КАК ПОДКЛЮЧИТЬ БОРТОВОЙ КОМПЬЮТЕР НА ВАЗ 2114

 Прежде чем приступать к монтажу необходимо решить, для каких функций необходим бортовой компьютер ваз 2114

Прежде чем определиться с выбором электронной системы нужно обратить внимание на характеристики машины. Конечно же, не целесообразно покупать очень сложную систему для обычной машины, либо слишком дорогую на автомобиль бюджетного класса

Достаточно приобрести систему, включающую в себя монитор, необходимый комплект проводов и соответственно процессор.

Затем определите место для монтажа монитора электронной системы. Наилучшим решением будет монтаж в центральную часть консоли, если позволяет место. В случае отсутствия свободного места, монитор можно закрепить на торпеде, соответственно необходим выносной корпус.

Следующим этапом будет размещение самого процессора. Не стоит забывать, что ко всем вентилируемым отверстиям процессора необходимо обеспечить свободный доступ, корпус обязательно крепиться в определенном месте. Провода также обязательно провести через специальную трубку, защищающую их от внешнего негативного воздействия.

После установки всех элементов соединить проводку. Для отображения технического состояния машины, нужно подсоединить бортовой компьютер к центру машины. Завершив процесс монтажа, включить систему и установить необходимые программы. Завершающим этапом будет проведение настройки.

В случае если возникли проблемы с работой электронной системы, к примеру, не работает бортовой компьютер ваз 2114. Скорее всего, проблема кроется в неправильно соединенных контактах, либо неправильно осуществленных настройках. Для решения данного вопроса достаточно проверить все соединения и справить, либо согласно инструкции проверить имеющиеся настройки.

Как установить бортовой компьютер на ваз 2114?

9 — и контактный разъем

Диагностическая колодка ВАЗ 2114

Для начала необходимо удалить заглушку на панели. После ее снятия нужно найти связку проводов с 9-и контактным разъемом, она имеется на всех машинах модели ВАЗ. Подключить разъем к бортовому компьютеру, обязательно провести К-линию, для этого:

Провод длинной 1 м соединить со вторым контактом колодки разъема.
Второй конец провода провести к колодке диагностики под приборной панелью, чтобы процесс не доставлял неудобства можно открепить панель справа.
Соединить провод с колодкой диагностики, через М-гнездо при наличии колодки ЕВРО 2, либо в гнездо 7 при наличии колодки ЕВРО 3 (бывают случаи монтажа колодки ЕВРО 3 вверх ногами, обязательно обратите на это внимание!).

Осуществить подключение бортового компьютера, установить его в отведенное место и провести проверку.

Представленная Схема подключения бортового компьютера на ваз 2114, детально показывает порядок действий.

Схема подключения бортового компьютера на ВАЗ 2114

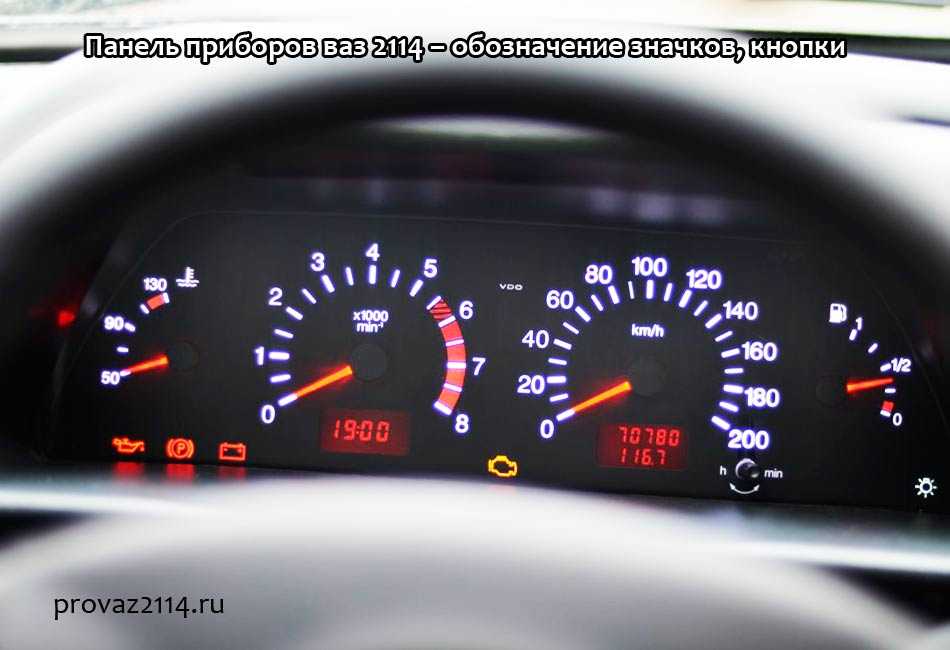

Панель приборов ваз 2114 – обозначение значков, кнопки

Панель приборов ваз 2114 считается основным элементом представленной информации, где отражается все техническое состояние автомобиля. Находится щиток приборов на ваз 2114 перед глазами водителя. Ведь именно за счет панели управления водитель может понять, что в автомобиле имеется неисправность, это так называемое связное устройство между водителем и автомобилем. Так как производство автомобилей не стоит на месте, то все время добавляется новыми датчиками, кнопками и значками.

Всего здесь представлено несколько видов элементов:

  • Индикатор-лампочка, она будет сигнализировать о некоторых системах расходников, таких как топливо, тормозная жидкость, масло и многие другие.
  • Тахометр и спидометр.
  • А также узел переключения работы спидометра.

Точно к таким же системам управления можно отнести и рычаги переключения поворотников, ближнего и дальнего света, и многое другое.

Теперь стоит разобрать, все обозначения, представленные на панели управления более подробно. А также что обозначает тот или иной индикатор, и что необходимо делать, если они загораются. Но бывают случаи, когда кнопки и лампочки выходят из строя, и их обязательно стоит ремонтировать, так как это основные связные, которые будут указывать на неисправность.

Как выбрать качественный БК

Главное правило при выборе компьютера в автомобиль – устройство должно поддерживать совместную работу с ЭБУ. И уже во вторую очередь необходимо руководствоваться личными предпочтениями. Следует четко для себя уяснить, какими функциональными возможностями должно отличаться устройство.

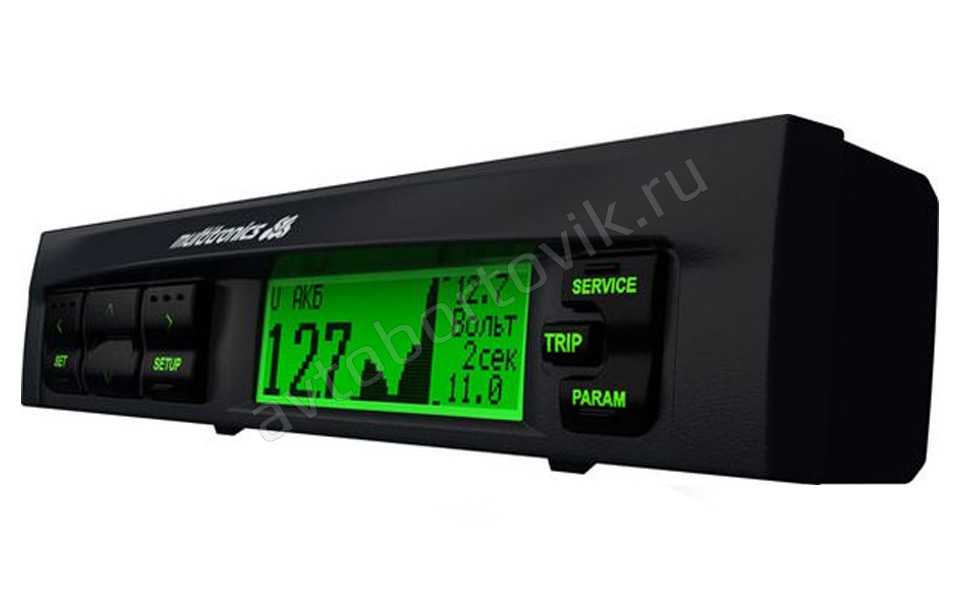

В автомобиль ВАЗ 2114 бортовой компьютер фирмы Мультитроникс подходит лучшим образом. Среди устройств от этой компании можно подобрать для своего автомобиля самый оптимальный вариант.

Сегодня существует огромное количество автомобильных гаджетов с различным предназначением. Бортовой компьютер может быть универсальным – выполнять мониторинг систем автомобиля и выходить в интернет. Может быть и узкоспециализированным. Особую популярность сегодня приобретают маршрутные БК, которые позволяют выстраивать маршрут с помощью интерактивного ЖК-дисплея, подгружать из интернета различные карты местности и выполнять еще целый ряд полезных действий.

Ценовой диапазон достаточно широк – можно купить приспособление за 1000 рублей, а можно и за 5000 рублей. Конечно, более дорогие модели наделены огромным функционалом. Они способны заводить двигатель на прогрев в определенное время, сигнализировать о низком уровне давления шин, включать в себя систему навигации GPS.

Если эти функции не являются для вас первостепенными, то стоит выбирать бортовой компьютер из бюджетного сегмента и не переплачивать за функции, которые так и не пригодятся.

НАСТРОЙКА И НЕИСПРАВНОСТИ

Если бортовой компьютер ВАЗ 2114, нужно проверить:

  • Правильность и надежность соединения проводов и штекеров;
  • Целостность предохранителя F3, отвечающего за работу БК (на самом устройстве предохранитель не всегда есть, но в любом случае нужно смотреть инструкцию);
  • Правильность настроек согласно прилагаемой к БК инструкции.

Иногда требуется сделать обнуление всех данных (расход топлива, время в пути и т. п). Как правило, в инструкции есть на этот счет указания (обычно кнопка reset). Но если нет инструкции или в ней ничего об этом не сказано, то можно сброс показателей сделать так:

  • Вынуть БК и снять разъем на некоторое время;
  • Отсоединить на определенное время клеммы аккумулятора.

Показания должны обнулиться.

Принцип работы БК на ВАЗ-2114

Не стандартный бортовой компьютер

Принцип работы бортового компьютера с первого взгляда покажется примитивным, однако, на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости уведомляет о наличии неисправностей. Функция оповещения происходит путём выведения на экран специального значка и подачи определённого звукового сигнала..

Краткая инструкция пользователя

Для всех бортовых компьютеров, поставляемых на ВАЗ-2114, существует своя инструкция пользователя, и если её нет в бумажном варианте, то в сети интернет её можно найти без труда, достаточно, лишь знать марку и модель устройства. Несмотря на то, что вариантов и моделей множество, базовый функционал у них в принципе аналогичен.

Показания бортового компьютера.

Если вы только собираетесь приобрести БК, то вы должны знать, подходит ли конкретная модель к ЭБУ вашего автомобиля

Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
Лучше, в первую очередь при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным значкам, появляющихся на дисплее.
Обратите внимание на расположение кнопок, и правилам работы с ними, для того, чтобы оперативно среагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определённой скорости автомобиля – прим.).

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 аналогичен или, по крайней мере, схож, то заранее записывать, а тем более запоминать их не имеет никакого смысла, благо некоторые модели способны не только вывести её на экран, но и озвучить все неполадки имеющиеся в автомобиле.

Самым лучшим вариантом определения и уточнения неисправностей, будет распечатанная версия кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах заводов изготовителей БК для ВАЗ-2114, а ниже мы представим вам, самые частые ошибки, которые встречаются на «четырнадцатых»:

Коды Описание
0102, 0103 Неправильный уровень сигнала индикатора контроля массового расхода воздуха.
0112, 0113 Неверный сигнал индикатора температуры впускного воздуха — необходима замена элемента.
0115 — 0118 Неправильный сигнал элемента измерения температуры ОЖ — нужна замена датчика.
0122, 0123 Помехи или неверный сигнал индикатора контроля положения дроссельной заслонки — желательно заменить элемент.
0300 Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может заводиться не сразу.
0201 — 0204 Зафиксирован обрыв в цепи управления форсунками.
0325 Бортовым компьютером был зафиксирован обрыв в цепи устройства детонации.
0327, 0328 Поломка в работе датчика детонации — необходима замена устройства.
0480 Вышел из строя вентилятор охлаждения — нужно заменить элемент.
0505 — 0507 Имеются сбои в функционировании регулятора холостого хода, которые влияют на количество оборотов (более низкие или более высокие). При возникновении этого кода регуляторы нужно заменить.
0615 — 0617 В процессе диагностики были выявлены обрывы или замыкания в цепи реле стартера.
230 Этот код ошибки означает поломку реле бензонасоса — устройство нужно заменить как можно скорее.
1602 Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления.

Что делать, если перестал работать БК

Случается, что БК перестаёт работать или информацию, которую он должен передавать и анализировать не передаётся

Первым делом, необходимо обратить внимание на целостность электрической цепи. А именно предохранителя F3, отвечающего за его работоспособность, далее следует проверить целостность проводов, которые идут к диагностической колодке, и обеспечивающие его питание

О том, как правильно подключить бортовой компьютер в систему ВАЗ-2114 вы можете в этой статье.

На ВАЗ 2114, 2115, 2113, 2109, 21099 Самара, Самара-2 | дисплей RGB | В штатное место | Голос | Диагностика ЭБУ | Сброс ошибок | Маршрутные параметры .

Бортовой компьютер Multitronics Comfort X15 для ВАЗ

Multitronics Comfort X15 — многоцветный маршрутный компьютер, разработанный для автомобилей ВАЗ 2108, 2109, 2199,2114, 2115. Предназначен для установки в штатное место панели приборов.

Поддерживает следующие типы ЭБУ:

  • Январь 5.1. (после 05.2000г.в.)
  • Bosch M1.5.4.
  • Bosch M1.5.4N
  • VS 5.1 Итэлма
  • Январь 7.2 Итэлма
  • Bosch MP 7.0
  • Bosch M7.9.7, M73
  • Итэлма М74
  • Bosch ME17.9

Отличительные особенности борткомпьютера Multitronics COMFORT X15

  • Оснащен RGB дисплеем с подсветкой, причем цвет подсветки вы можете выбрать на свой вкус из 512 предложенных вариантов!
  • Автомобильный компьютер использует алгоритм автоматического определения протокола обмена по К-линии. Вы можете и самостоятельно определить протокол обмена, нужно только правильно указать тип ЭБУ. Использование этого протокола дает вам большие возможности. Так, вы можете контролировать температуру двигателя, положение дроссельной заслонки, массовый расход воздуха, напряжение на датчике кислорода и др. Вы также получаете возможность просушивать свечи зажигания перед поездкой в морозную погоду.
  • Чтобы пользоваться автокомпьютером с максимальным комфортом, вы можете выбрать по своему усмотрению, какие параметры будут выводиться на ДИСПЛЕИ ПОЛЬЗОВАТЕЛЯ 1,2,3. Не изменяется только вид Дисплея пользователя 4 (Сутки), Дисплея Техобслуживания и Дисплеев Установок.
  • Дисплей пользователя 4 «Сутки» позволяет наблюдать средние путевые параметры за 1 сутки независимо от общих путевых параметров. При этом вы можете даже узнать стоимость поездки.
  • Режим тестирования системы заряда и оценки емкости и качества АКБ позволяет вам с легкостью оценить исправность системы заряда АКБ и определить качество самого АКБ.
  • Режим коррекции температуры включения вентилятора радиатора обеспечивает щадящий режим эксплуатации двигателя и снижает вероятность закипания охлаждающей жидкости. Благодаря этому режиму вы можете в жаркую погоду включить вентилятор охлаждения радиатора в диапазоне от 95°С и выше. Можно также принудительно включить вентилятор, независимо от температуры двигателя.
  • Для управления внешним устройством в приборе предназначены 2 независимых программируемых таймера. Таймеры могут использоваться для управления работой предпусковых нагревателей, кондиционера и т.д. К выходу управления внешним устройством вы можете подключить вход «Mute» магнитолы, чтобы ее звук отключался и не заглушал звуковые сообщения компьютера.

Голосового сопровождения в этой модели бортового компьютера нет

Если вам важно наличие этой функции, тогда вам лучше обратить внимание на модель Multitronics COMFORT X14 — она оснащена голосовым информатором и набором полифонических мелодий. Во всем остальном устройства идентичны

Гарантия: 1 год

Гарантия: 1 год.

Основные особенности:

  • RGB дисплей произвольного цвета (512 цветов)
  • 8 параметров на дисплее одновременно
  • 3 программируемых мультидисплея пользователя
  • Тест и оценка емкости аккумулятора
  • Режим сушки свечей «Горячий запуск»
  • Автоматическая/ручная установка протокола
  • Выход управления внешними устройствами
  • Два универсальных программируемых таймера
  • Смена 8-и параметров одним касанием
  • Коррекция температуры включения вентилятора
  • Уровень топлива в баке с датчика уровня топлива или с ЭБУ
  • Мультидисплей «Сутки» с расчетом стоимости поездки

Чем БК отличается от панели управления

Многие автовладельцы уверены, что в бортовом компьютере никакой потребности нет, все данные отображаются на приборной панели, и этого достаточно.

Но возьмем для примера спидометр. Как известно, он считывает обороты мотора, переводя из в скорость движения. Но если установить колеса большего диаметра, скорость повысится, но приборная панель будет работать по старой схеме, то есть вы будете превышать скоростные ограничения, хотя на спидометре все «в рамках закона».


Универсальная модель

Простые фиксаторы не справляются со своими задачами так, как на это способен БК. В теории можно вычислить только по приборной панели использованное количество горючего, текущий и средний расход топлива, количество пройденных километров и так далее. Но зачем сидеть за рулем и что-то подсчитывать, отвлекаться, если можно просто получить бортовик и смотреть на его экран, получая нужную информацию исходя из изменяющихся параметров.

Так что между БК и приборной панелью разница существенная.

Что в итоге

С учетом приведенной выше информации становится понятно, что БК ВАЗ 2114 (маршрутный компьютер ВАЗ) позволяет полностью контролировать автомобиль в режиме реального времени. Фактически, устройство подключается ко всем датчикам и блокам, которые имеет ЭСУД автомобиля.

Более того, компьютер осуществляет обработку полученных данных и отображает их в наиболее простом и понятном для водителя виде. Если иначе, БК собирает, корректирует, анализирует и затем выдает точную информацию, причем так, чтобы водитель могу сразу считывать такие данные без каких-либо сложностей и дополнительной расшифровки.

Также можно своевременно выявить неполадки за счет того, что компьютер уведомляет о критических сбоях и ошибках. Благодаря такой особенности, часто удается избегать серьезных последствий и дорогостоящего ремонта. Еще в случае появления ошибок нет необходимости ехать на СТО для диагностики, расшифровка доступна прямо на месте.
