Как проверить линейный выход на магнитоле

Что такое разъем для магнитолы?

Разъем для магнитолы — элемент сигнальных и силовых электрических цепей аудиосистемы автомобиля: специализированный электрический разъем (или несколько разъемов) для соединения автомагнитолы с электросистемой транспортного средства, акустическим системами и иным оборудованием аудиосистемы.

На электрические разъемы возлагается несколько основных функций:

  • Подача напряжения питания от электросистемы автомобиля на магнитолу и ее отдельные компоненты (например — для подсветки);
  • Подача аудиосигнала от магнитолы на все акустические системы;
  • Подача питания на активную антенну или связанные с магнитолой внешние устройства (усилители);
  • Подача управляющих сигналов различного вида и назначения — для кратковременного выключения звука, для дистанционного управления другими устройствами и т.д.

Разъемы для магнитолы — важные элементы, которые во многом обеспечивают нормальную работу автомобильной аудиосистемы и возможность комфортного управления ею. Поэтому при установке магнитолы в автомобиль, а также в случае неисправности разъемов, необходимо подобрать новые разъемы соответствующего типа. Чтобы сделать верный выбор, сначала следует разобраться в стандартах разъемов автомагнитол, особенностях их конструкции и характеристиках.

Как подключить сабвуфер к штатной магнитоле, без линейных выходов

Есть желание слушать во время езды любимых исполнителей, есть автомагнитола, но она, к сожалению, не дает желаемого эффекта, музыка играет, но хотелось бы чего-то более мощного. Для этого и нужен сабвуфер, но подключение саба все-таки сопровождается некоторыми трудностями. На него, как и на любой другой усилитель, нужно подать питание, а также подключить и кабель, по которому будет передаваться аудиосигнал.

И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?

1) Приобретение новой магнитолы

Первый способ хорош для тех, кто плохо разбирается в радиоделе, но не имеет особых ограничений в денежных средствах. Надо просто пойти в автомагазин и приобрести новую магнитолу, более современную, и вполне возможно, что все вопросы решатся сами собою. Этот способ действительно неплохой, но требует соблюдения некоторых формальностей. Например, ваше авто должно поддерживать покупаемое штатное головное устройство. Также в магнитоле должна быть функция поддержки, чтобы подключаемый сабвуфер работал, и давал прекрасный звук. Ну и последний немаловажный пункт – это стоимость головных устройств, с современным кризисом их цена подпрыгнула до цены космических кораблей. Но, как уже писалось выше, если деньги не проблема, то все сразу решается, в противном случае читаем дальше.

2) Обратиться к радиолюбителям

Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям.

Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.

3) Установить линейный преобразователь

Следующий вариант подходит для тех людей, которые сами плохо разбираются в тонкостях радиодела, но не хотят обращаться к другим. В данной ситуации лучший выход покупка преобразователя уровня. Именно через него и можно будет соединить между собою два прибора, головное устройство без нужных нам выходов и сабвуфер, или усилитель. Купить данный преобразователь можно в любом магазине автозвука. Сам этот прибор простой, и поэтому не будем вникать в его внутренний мир, а вот снаружи у него с одной стороны два тюльпана (так называются аудиоразъемы – RCA), а с другой — четыре провода.

Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику. На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.

4) Выбирать усилитель или сабвуфер с низкоуровневым входом

Последний вариант, пожалуй, самый простой, но опять-таки все упирается в деньги. То есть, имея определенную сумму на руках, вы снова идет в магазин электроники, и покупаете так называемый активный сабвуфер или усилитель с низкоуровневым входом. Также, не вникая в принцип его работы, отмечаем, что в этом аппарате линейный преобразователь уже встроен. Вы его подключаете согласно инструкции к динамикам и наслаждаетесь музыкой.

Как видите, в принципе, ничего сложного, даже в самом сложном варианте нет. Имея пару инструментов и ровные руки, можно все сделать самостоятельно. Необязательно тратить много денег, и не надо каких-то специальных знаний, нужно просто желание, и музыка в вашем салоне будет звучать всегда!

Теперь вам известны все способы как можно взять сигнал с магнитолы, которая не имеет линейных выходов, рекомендуем к прочтению следующую статью «как правильно подключить усилитель».

Полезная информация о распайке магнитол

В чем сложность распайки магнитолы

Сразу скажем, распаять головное устройство самостоятельно получится только в том случае, если вы разбираетесь в схемотехнике, умеете отличить конденсатор от резистора и уже имеете опыт работы с электронными устройствами. И еще, умение лудить и паять никак не гарантирует успех мероприятия. Это связано с такими особенностями современных магнитол:

  • Сложная схема и плотное размещение деталей на плате.
  • Чувствительность к перегреву, вывести микросхему из строя можно даже при кратковременном тепловом воздействии.
  • В зависимости от особенностей схемы магнитолы может потребоваться существенное изменение схемы устройства с подбором и впайкой дополнительных деталей с определенными параметрами.

В 50 случаях из 100 самостоятельное вмешательство в конструкцию приводит к выходу магнитолы из строя. При этом ремонт обойдется дороже, чем стоимость услуг по распайке магнитолы в сервисе. Поэтому самому все-таки не стоит экспериментировать.

Ну а для тех, кто все-таки решился на этот самостоятельный шаг, ниже приводим стандартные сведения о распайке. Изучив эту информацию, вы получите представление о том, куда придется впаивать дополнительные входы и выходы. Не зная этих азов, открывать магнитолу вообще нет смысла.

Распайка линейных выходов

Большинство штатных магнитол имеют только минимум выходов, которые требуются для подключения установленных производителем динамиков. Отказ от дополнительных разъемов в первую очередь обоснован необходимостью предотвратить подключение дополнительных устройств. Единственный выход, который предлагается, это возможность докупить более совершенное головное устройство, но уже совершенно в другом ценовом диапазоне. Таким способом нередко проталкиваются комплектации с минимумом изменений по завышенной цене.

Поэтому более разумным, то есть дешевым, решением проблемы и будет распайка линейных выходов из уже имеющейся магнитолы. Процедура стандартная, мастера сервиса достаточно часто решают подобные проблемы, поэтому не потребуется значительного времени, всего пара часов. А возможности построения улучшенной акустической системы значительно расширяются.

Почему требуется

По какому пути идет большая часть любителей, столкнувшихся с такой проблемой? Они просто подключают усилитель к установленным динамикам. Но к ним поступает уже усиленный магнитолой сигнал. Поэтому напрашивается необходимость установить преобразователь (конвертор), который позволит получить звуковой сигнал с параметрами, необходимыми для усилителя. Без такого блока возможно только подключение аппаратуры, оснащенной входом высокого уровня.

Казалось бы, все просто. Но подобное решение имеет несколько значительных минусов:

  • Встроенный в штатную аппаратуру усилитель характеризуется коэффициентом искажения сигнала. И для большинства моделей этот показатель достигает 10% и более. То есть, звук, прошедший через усилитель магнитолы уже далек от идеала.
  • При обратном преобразовании, которое происходит при съеме сигнала с выхода высокого уровня, качество ухудшается еще на порядок. Поэтому получить чистое звучание даже с помощью усилителей и динамиков высокого класса просто невозможно.

Исходя из этого становится очевидной необходимость съема именно линейного звукового сигнала еще до его усиления. Что мы и делаем при помощи распайки выходов магнитолы.

Откуда выпаять линейные выходы

Структурная схема практически любой магнитолы содержит такие блоки, как предусилитель и усилитель мощности. И именно между этими устройствами и потребуется впаивать нужные вам выходы для подключения усилителя. Общая схема работ выглядит следующим образом:

В первую очередь необходимо найти штатный усилитель мощности. Обычно эта микросхема размещена на радиаторе, установленном на задней стенке магнитолы. Поэтому ее вполне можно найти даже без принципиальной схемы.
Определяете марку усилителя и по ней в сети находите распиновку выводов этого элемента. Нам потребуется вход с низкой стороны, сигнал на который подается с предусилителя.
Определив требуемые ножки микросхемы, выбираем удобное место для распайки

Обращаем ваше внимание, для отдельных схем придется применять дополнительные детали, обычно конденсаторы, емкость которых зависит от особенностей схемы. Подбирать номинал нужно исходя из особенностей устройства.
На полученные выходы паяются штатные разъемы (колокольчики), найти и купить которые не составит труда.

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

  • Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+) — это плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
  • Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
  • Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.

2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).

3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.

4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

5 — ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).

7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.

8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).

Разъём акустики: 1 — R = Динамик правый.2 — L = Динамик левый.3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).7 — GND SP = Общий провод динамиков.

Другие контакты: 1 — Amp = Контакт управления включением питания внешнего усилителя2 — DATA IN = Вход данных3 — DATA OUT = Выход данных4 — Line Out = Линейный выход5 — CL = . 6 — REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель)7 — ACP+, ACP- = Линии шины (Ford)8 — CAN-L = Линия шины CAN9 — CAN-H = Линия шины CAN10- K-BUS = Двунаправленная последовательная шина (К-line)11- SHIELD = Подключение оплётки экранированного провода.12- AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей13- ATX+ = . 14- ATX-MUT = . 15- CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера16- SW+B = Переключение питания +B батареи.17- NAVI = . 18- SEC IN = Второй вход19- DIMMER = Изменение яркости дисплея20- ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)21- ASC IN и ASC OUT = . 22- SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.23- SDV или SDVC = . 24- SWC = Steering Weel Control, сигнал управления магнитолой с руля25- LINE OUT, LINE IN = Линейный выход и вход, соответственно.26- TIS = . 27- D2B+, D2B- = Оптическая линия связи аудиосистемы28- BRAKE = Подключается к ручнику. Если посадить на массу то возможен просмотр видео при движении.29- R, G, B = Красный, Зелёный, Синий сигналы соответственно.30- KEY1 и KEY2 = steering wheel control — управление с рулевого колеса.

Если знаете другие обозначения, не вошедшие на страницу, указывайте. Допишу.

Подключение с помощью тюльпанов

Для правильного подключения проводов к RCA разъёмам необходимо вытащить магнитолу из панели в автомобиле и найти на задней стенке блок линейных выходов. Обычно он маркируется как Line Out. Гнёзда под тюльпаны маркируются SUB, Front и Rear и предназначены для подключения усилителя, сабвуфера и разных акустических систем. Вероятность обнаружить на штатных магнитолах хотя бы две пары выходов под колокольчики не велика. И многим приходится расставаться со штатными моделями заменяя их на боле новые и продвинутые.

Но что делать если у автолюбителя нет средств для покупки более продвинутой модели с нужным количеством выходов или магнитола слишком дорога владельцу, и он не желает с ней расставаться? Что делать если RCA выходов не хватает? Допустим уже выполнено подключение к усилителю на одну пару динамиков, а желание подключить ещё и сабвуфер усиливается с каждым днём.

В этом случае есть два решения этой проблемы:

  • Вывести с помощью дополнительного оборудования ещё одну пару линейных выходов.
  • Воспользоваться так называемым «Y» разветвителем или адаптером.

С помощью последнего можно компенсировать недостаток линейных выходов на автомагнитоле.

Из выше написанного становится понятно, что подключить тюльпаны к магнитоле, для решения акустических задач в салоне любимого автомобиля, не очень сложная задача. Главное понимать какое значение имеет то или иное подключение

Оценивать важность и назначение подключаемого оборудования. И совсем даже не важно какая магнитола установлена в вашем автомобиле, старенький Пионер или современная система с четырёх ядерным процессором

В современном мире можно решить любую задачу по подключению акустических систем в автомобиле.

Подключение динамиков

На качество звучания не влияет форма динамиков — круглая она или овальная, а вот размер влияет

Из оставшихся проводов нужно определить, где какой динамик (в машинах их обычно четыре: передние левый (FL) и правый (FR), задние левый (RL) и правый (RR)) и их полярность.

Для этих целей хорошо подойдёт обычная 9 В батарейка «крона». Можно также взять 12 В с аккумулятора. Кратковременно подключаем напряжение к каждой паре и слушаем, какой динамик щёлкнет. Не держите постоянное напряжение дольше 1–2 сек, иначе катушка в динамике может сгореть. Динамик издаёт звук только при замыкании и размыкании цепи.

Обнаружив динамик, смотрим непосредственно на его диффузор (подвижную мембрану). Подключаем батарейку ещё раз. Если динамик движется вперёд, то «плюс» батарейки — это плюс динамика, в противном случае — наоборот. Помечайте все провода, полярность имеет огромное значение для качества звука. Неправильно подключённые динамики будут играть в противофазе и глушить друг друга. На слух это выражается обычно как отсутствие «басов» и кажущееся нахождение источника звука за спиной, а не перед слушателем. Если это ваш случай — проверяйте фазировку акустики указанным способом.

Страница 73: Выход на сабвуфер, Видео выходы

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал»

Разъемы AUX, RCA, Видео, выход на сабвуфер

Дополнительный разъем AUX

Дополнительный разъем AUX находится на задней панели магнитолы. Вставьте кабель с разъемом RCA в

разъем AUX IN. Подключите другой конец RCA кабеля к внешнему аудио оборудованию, например, к CD

плееру. Нажмите и удерживайте кнопку Mode для выбора режима AUX. С помощью регулятора громкости

отрегулируйте громкость звука.

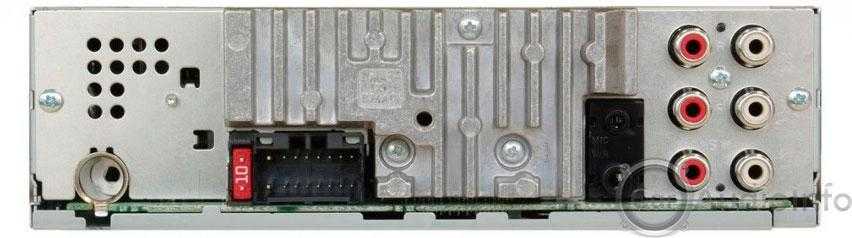

Разъем RCA находится на задней панели магнитолы (см. схему подключения). Данный выход предназначен

для подключения усилителя, эквалайзера или других аудио устройств, которые подключаются к линейным

выходам RCA. (Красный = Правый, Белый = Левый). Следуйте руководству по эксплуатации при

подключении данного оборудования.

Выход на сабвуфер

Выход на сабвуфер находится на задней панели магнитолы (см. схему подключения). Данный выход

предназначен для подключения сабвуфера, который подключается к линейному выходу RCA. Это выход

моно. Следуйте руководсвам по эксплуатации аудио оборудования при подключении. Данная функция

может быть активизирована только при воспроизведении дисков. Если Вы хотите включить сабвуфер в

режиме радио или AUX, сначала включите его в режиме дисков.

Видео выход находится на задней панели магнитолы (см. схему подключения). Данный выход (желтого

предназначен для подключения автомобильного монитора

(ов) или телевизора.

Проконсультируйтесь с дилером, какие телевизоры подойдут для установки в Ваш автомобиль. Благодаря

наличию 2 видео разъемов Вы можете подключить 2 монитора, они будут воспроизводить одно и то же

изображение одновременно. Нажмите кнопку “BAND/P/N” для выбора режима PAL или NTSC.

Купил усилитель 4-х канальник, а на магнитоле вообще нет выходов RCA (облом на мою голову). Денег на новую магнитолу НЕТ и что делать? Подумал и сделал самодельный RCA переходник ( подключается к выходам на динамики магнитолы!) Меня могут многие осуждать … Но это реально работает и нет ни единой помехи даже при заведённой машине и при разговоре по телефону.

Метки: remote control

Комментарии 51

Только сейчас подключил 1400ub, этот провод идет на питание антенны…

скачай manual для своей магнитолы и посмотри в нем назначение проводов.

У тебя же на фото написано Remote, там где антенна).

ага, пол дня мониторю, всё новые факты=)

Ну это же твоя фотка)? Провод антенны всегда и являлся ремоутом.

да? какой умный) (НЕ ВСЕГДА)

А тогда зачем выкладывать фото проводки с другого мафона? Если ему укажут цвета по этому фото, а мафон другой, то неправильно подключит). Вывод, нефиг выкладывать фото не относящиеся к своему мафону, дабы правильные советы давали и не вводить в заблуждение других.

Цвет проводов у всех ГУ по идее должен совпадать, типа «ГОСТ», по крайней мере которые я встречал были все одинаковые.

На фото бело-голубой провод, у меня чисто синий…

ага, пол дня мониторю, всё новые факты=)

ничего нового просто не терпится многим вставить свои 3 коп) делай как обговорили и будет Счастье)

спс за подтверждение!вторая фотка с форума, она не моя, но коса точно так же выглядит поэтому выложил на всеобщее обозрение при этом не запарился ниразу=)

ага люди спасибо, добавил фото!присоеденил пока что на Ремоут который как на картинке + антенны, буду юзать пробовать=)если не проканает, значит цепляю тогда на красный по инструкции написано что туда подаётся ток при включении зажигания!всем ещё раз спс, но если что пишите=)

комент к фото клейму 1 соединяешь с клеймой 2 и там где нарисовано + антены подключаешь к проводу управления усила и ВСЕ!

а если я просто вставил в клему 1 прокатит?=)

Я тоже к антенне присабачил=))

сверху не написано распределение разъема?

+1, синий с белой полоской, это плюс для радиоантенны, на него кидают ремоут.

тонкий синий или белосиний провод на колодке! сразу отличиш его! он особенный))))

Можно просто на корпус закрутить и все)Есть винтики на корпусе, открутил один и закрепил туда проводок.

Ты о чем вообще? ты знаком куда и зачем подключают провод REMOTE? Нах его на массу кидать?

Конечно знаю, иначе зачем писать?

Можно просто на корпус закрутить и все)Есть винтики на корпусе, открутил один и закрепил туда проводок.

Сам лол, не пробовал — не звезди)

Можно просто на корпус закрутить и все)Есть винтики на корпусе, открутил один и закрепил туда проводок.

я бы не рескнул)Кста у меня отдельно на антену, он работает только на радио и отдельно для усела)

В ино где антенна выдвигающая сделать куда проще, к ней прицепить, согласен.У меня то тоже по уму сделано, на корпус пробовал — все работало как надо.

да какой корпус? ты физику учил ? корпус это масса ! то есть МИНУС а на усь подается ПЛЮС !

Я в курсе того, что подается плюс!Но еще раз повторяю, пробовал кидать так — все работало.

тогда у тебя такая магнитола на которой корпус это плюс

Вполне возможно и этого не отрицаю.

в плюс ко всему у тебя кузов был положительно заряжен а отрицательно вся проводка внутри

Вполне возможно и этого не отрицаю.

Есть усилители, которые сами включаются при появлении сигнала на входе… ) так что твой минус явно лишний)

Можно просто на корпус закрутить и все)Есть винтики на корпусе, открутил один и закрепил туда проводок.

Ребята есть и машины у которых вместо — на корпусе + а в проводах на оборот вместо + —

Нонсенс для меня

для тебе еще много чего НОНСЕНС))

Всего в мире знать нельзя значит для всех людей есть более чем много нового

Нонсенс для меня

Ахах…не вникай… он просто клеммы на аккумуляторе перепутал :))))

бело-голубой провод должен быть, это питание активной антены. К нему и подключать.

+1 он из колодки торчать уже должен

бело-голубой провод должен быть, это питание активной антены. К нему и подключать.

для управление усилителем используется провод с маркировкой Amp cont, Rem, НО не как не питание активной антены ( кроме моделей магнитол где один провод Amp cont) если иномарка можно использовать провод от замка зажигания ACC на магнитоле он красный ( при условии что оп подключен согласно схемы и на нем пропадает + при повороте ключа в положение 0)

За всю свою жизнь неразу не видел разметку на проводе «AMP cont» всегда было написано REMOTE этот провод идет на моторизованную антенну (выдвигается при запуске магнитолы) но коли нет мото антены все всегда присабачивали на этот провод усь чтоб он как и антенна запускался вместе с включением мафуна. На счет АСС в отечественных авто этого положения нет но как всегда есть альтернатива на первом контакте колодки замка зажигания подается плюс при вставленном ключе

если провод предназначен для управления антеной ТО на нем + пропадает при смене режима магнитолы например при включении диска ( ты еще мало видел))

ниразу не пропадал я установил более 50 различных магнитол по моему достаточно

Есть такое на магнитолах алпайн один синий провод другой сине белый один вкл антену а другой усь!

Вывод линейных выходов из штатной магнитолы

Для тех кто хочет получить хороший звук со штатной магнитолоы. Потребуется паяальная станция либо паяальник с тонким жалом, паяальная паста, 4 электроитических конденсатора номиналом 10 микрофарад 16 или более вольт, 4 экранированых провода с колокольчиком на конце, оооочень прямые руки.

Сразу скажу процесс не простой и если вы паяльник в руках держете неуверенно, то лучше не повторять.

1. Вынимаем магнитолу и забираем ее домой.

2. Разбираем магнитолу и добираемся до ее платы. Для этого выкручиваем все винты что видим. Я думаю что вы справитесь раз уж умеете держать в руках паяльник.

3. Вот и она, плата.

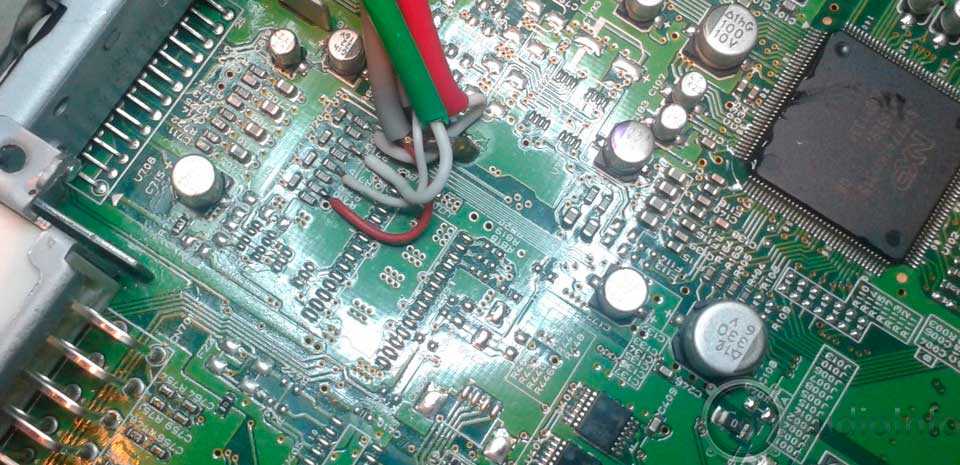

4. Стрелочками показаны дорожки идущие к усилителю магнитолы.

5. Подпаиваться нужно к дорожкам после емкостей.

6. По дорожкам идет плюсовой сигнал. Соответственно к ним припаиваем плюс емкости. Я взял 10 mF 50V. Просто потому что на 16V небыло. А к минусу емкости припаиваем наши плюсовые провода от линеек

Внимание: SMDшные бескорпусные емкости НЕ ПОДОЙДУТ, у емкости обязательно должен быть (+) и (-) Земляные провода от линеек объединяем и паяем на ближайшую землю. Чем ближе тем лучше

Ищите сами ее там много, простая прозвонка вам поможет. Вот собственно и все. Единственное что места пайки и емкости я залил клеевым пистолетом чтобы зафиксировать.

7. Провода линеек я взял со старого хвоста от Соневской магнитолы. В корпусе нашей магнитолы я прсверлил отверстие.

И вставил в него резиновый уплотнитель чтобы провода не перетерлись об острый край.

Продел провода.

И только после этого подпаял их уже к емкостям.

Ну и вот что получилось.

Магнитолу собрал и протестировал на Усилителе Blaupunkt GTA 480. Звук реально другой чем со встроеного усилка. Увы протестировать насколько он хорош я не могу, потому что лень разбирать все в машине и подключать штатную голову, а на столе удалолось только сравнить звук со штатного выхода и из новых линеек.

Выводы:

Чтож. со штатной магнитолы можно действительно снять очень хороший звук (не пишу «отличный»). Для этого придется выполнить вышеописанную процедуру, подключить линейные выходы к хорошему усилителю, заменить штатные колонки, поставить сабвуфер ну и естесственно заменить все аудиопровода на провода с большим сечением (чем больше сечение тем лучше). И звук штатной магнитолы я думаю серьезно порадует вас.

Многим я уже вытащил линейки вышеописанным способом и все довольны.

Дополнение по мере обсуждения темы на форуме.

Огромное спасибо DEADOFF

Все свои манипуляции я проводил со старой версией магнитолы. В новой версии вывод линейных выходов несколько иначе выглядит.

Запаял я емкости как предложил DEADOFF. Сразу скажу ООООЧЕНЬ аккуратно надо делать если кто то решится сам. Сделал пару фоток, дабы нагляднее было.

Краткое пояснение к фото DEADOFF

1. Место подпайки электролитических коденсаторов, припаивать их нужно минусовым выводом к плате, а плюсовому необходимо подпоять центральные провода первой пары RCA провода. 2. Место пайки экрана первой пары RCA провода. 3. Аккуратно поднять конденсатор чтобы подпоять два конденсатора второй пары RCA провода. 4. Место подпайки электролитических коденсаторов, припаивать их нужно минусовым выводом к плате, а плюсовому необходимо подпоять центральные провода второй пары RCA провода. 5. Здесь необходимо зачистить и припоять экран (оплетку) второй пары RCA провода.

Места впайки я залил сначала КЛТ-30 а потом сверху закрепил глюганом (на счет последнего сомнивался долго, всетаки температура рядом с усилком приличная)

Хвостики — доноры (RCA female) мне принесли от комплекта Mystery MPRO Y.M

На мой взгляд я бы сделал подлиннее, но оперировал тем что принесли.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
