Как убрать люфт руля на ваз 2107

Рулевой механизм ВАЗ 2107 — краткое описание

Механизм рулевого управления ВАЗовской «семёрки» имеет довольно сложную конструкцию, которая обеспечивает надёжное управление автомобилем при разных дорожных ситуациях. Руль наделён хорошей информативностью, что исключает утомление водителя при поездках на дальние дистанции. При поворотах рулевого колеса на стоящем автомобиле имеются некоторые сложности. Однако как только машина начинает движение, руль становится не таким жёстким и управление улучшается.

Рулевому механизму присущ один нюанс — небольшой люфт, который является нормой. Объясняется это немалым количеством деталей в редукторе и наличием тяг. После модернизации на ВАЗ 2107 стали устанавливать травмобезопасную колонку, которая имеет составной вал. Её конструкция состоит из двух шарниров карданного типа, которые позволяют валу складываться при ДТП. Таким способом исключается травмирование водителя.

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

Средняя рулевая тяга;
Маятниковый рычаг;
2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Читать дальше: Запуск webasto от starline

Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Тактика осмотра и проверки рулевого управления автомобиля

Общая проверка работоспособности рулевого управления

То, в каком состоянии находится рулевое управления, должно проверяться регулярно – именно от него может зависеть жизнь водителя автомобиля.Осматривая рулевое управление, стоит обратить особое внимание на то, в каком состоянии находятся резьбовые соединения, защитные чехлы и колпаки, на степень их износа. В случае если она высока, и данные узлы порваны, потрескались или утратили эластичность, их стоит заменить в обязательном порядке

Дело в том, что вода, грязь или пыль, попав на них, могут быстро вывести данные элементы из строя.

Также в ходе проверки имеет смысл повернуть руль до упора в каждую сторону, при этом визуально, а также на слух проверяются:– надежно ли закреплены рулевое колесо и рулевой механизм; – имеются ли в шарнирах рулевых тяг зазоры;– надежно ли затянуты гайки пальцев на шаровых шарнирах;– имеются ли заедания или помехи, могущие затруднить вращение рулевого колеса.

1. Проверяется то, в каком состоянии находятся колпаки, защищающие шаровые шарниры у рулевых тяг. В случае если они порваны, потрескались или утратили эластичность, данные колпаки должны быть заменены.

2. Помощник, привлеченный к проверке, должен резко повернуть рулевое колесо как в одном, так и в другом направлении, причем неоднократно. Проверяющий же в это время визуально и на слух определяет надежность закрепления рулевого механизма (не должно быть стуков, на шпильках крепления механизм также двигаться не должен).

5. …А также надежно ли затянуты гайки регулировочных муфт.

6. Чтобы проверить то, в каком состоянии находится маятниковый рычаг на днище автомобиля, стоит его резко и сильно покачать в разные стороны. В случае если будут обнаружены люфты, стоит принять меры.

Как проверить люфт (он же свободный ход) рулевого колеса?

Если свободный ход рулевого колеса превышает допустимые параметры, управлять автомобилем становится труднее. Дело в том, что транспортное средство начинает реагировать на любые действия водителя с некоторым опозданием

Важно помнить, что если при регулировке рулевого механизма устранить увеличенный ход не получается, это означает, что рулевое управление неисправно (может быть ослаблено крепление механизма руля, маятникового рычага или же рулевых тяг, а равно изношенность составляющих их элементов)

5° — предельно допустимый размер люфта. Для того чтобы рассчитать его, автомобиль необходимо установить на ровной и нескользкой поверхности. При расчете проверяющему потребуются линейка, а также проволока или мел, используемые для нанесения меток. Для того чтобы пересчитать имеющийся люфт в миллиметры, применяется следующая формула:L=(5°/360°)pD, для целей которой L – люфт самого рулевого колеса, мм;p — 3, 14;D – наружный диаметр данного рулевого колеса, мм.Максимально возможный люфт для рулевого колеса, чей наружный диаметр равен 400 мм, не должен превышать 17 мм.

Вам потребуются: линейка, мел (или проволока) для нанесения меток.1. Передние колеса должны быть установлены в такое положение, которое соответствует прямолинейному движению

После того, как передние колеса будут установлены таким образом, стоит обратить внимание на спицы колеса рулевого. Если они расположены не горизонтально, это значит, что регулировка углов, под которыми колеса установлены, нарушена

Или же имеются дефекты в подвеске или рулевом управлении.

2. Линейку нужно установить таким образом, чтобы торец ее уперся в приборную панель, а ребро – дотрагивалось до наружной поверхности автомобильного рулевого колеса. Затем рулевое колесо должно поворачиваться в любую сторону до тех пор, пока не начнут крутиться передние колеса. После этого на ободе рулевого колеса делается отметка или закрепляется проволока.

3. Линейка должна оставаться на прежнем месте, а рулевое колесо – повернуто в другую сторону, также до того, как передние колеса будут поворачиваться. На ободе рулевого колеса делается вторая отметка.

4. Расстояние между сделанными отметками должно быть измерено.

Источник статьи: http://www.mosniva.ru/autoorganization/rudder/ruddercheck.php

Рулевое управление (руль) на ВАЗ 2107: устройство, ремонт, ТО

Классические модели Волжского автозавода отличаются высокой надежностью. Рулевой механизм автомобиля ВАЗ 2107 имеет сложное устройство и обеспечивает надежное управление в разных дорожных условиях. В процессе модернизации машины была разработана и установлена травмобезопасная колонка с составным валом. Размер установленного на ней руля позволяет водителю легко совершать маневры. Полный поворот колеса от упора и до упора – 3,5 оборота. Рулевая колонка передает усилие на привод через составной вал.

Механизм рулевой автомобиля ВАЗ 2107 достаточно информативен, в тоже время не утомляет и не усложняет управление машиной. Несколько затруднен поворот руля (несмотря на довольно большой диаметр) на стоянке, однако после начала движения сопротивление значительно ослабевает. У исправного рулевого механизма есть небольшой люфт, предельное значение которого определено правилами дорожного движения и руководством по эксплуатации. Система тяг и большое количество деталей в редукторе обуславливают это явление. В целом рулевое на семерке довольно надежное.

Устройство механизма рулевого и принцип действия

Система управления на ВАЗ 2107 по многим деталям унифицирована с первой моделью. Устройство и конструкция рулевого управления претерпели лишь небольшие изменения, в его состав входят:

механизм, передающий усилие от водителя на исполнительную часть;
привод рулевой непосредственно осуществляет поворот колес на требуемый угол.

Механизм рулевого управления в свою очередь состоит из следующих деталей и узлов:

вал составной с карданной передачей;
руль, (диаметр 520 мм) точнее колесо рулевое с колонкой;
редуктор червячный.

Система включает в себя такие элементы;

сошка;
средняя и две боковые тяги и шарнирами шаровыми;
рычаг маятниковый;
рычаги поворотные.

Наружные тяги состоят из двух частей, позволяющих изменять их размер для регулировки угла схождения.

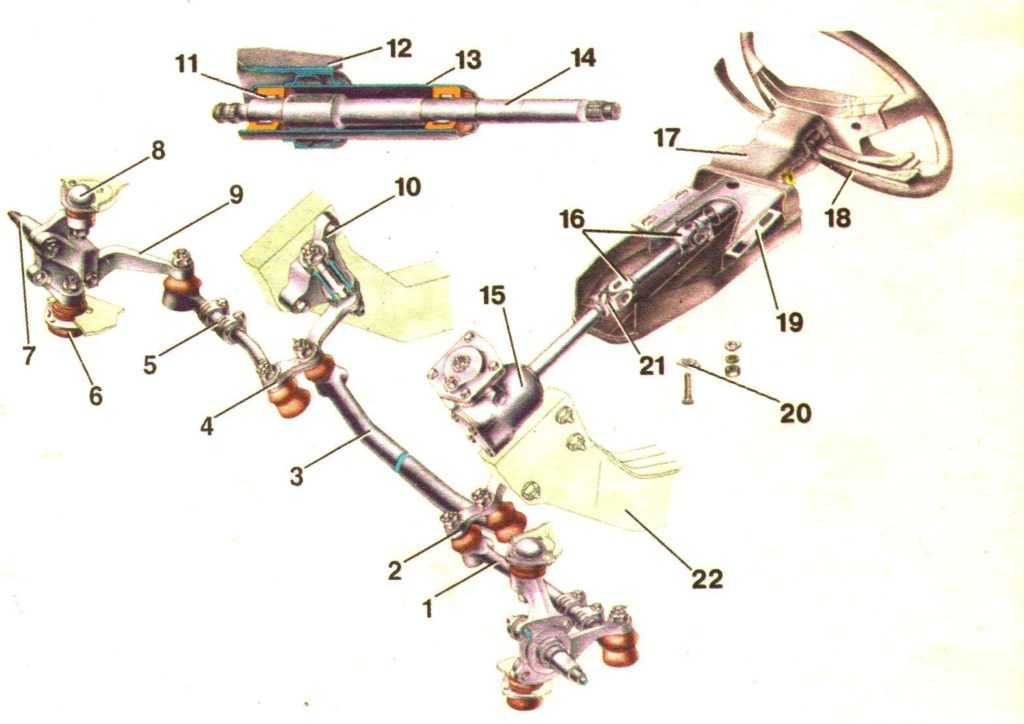

Схема рулевого управления

Работа системы в целом выглядит следующим образом: водитель вращает руль, размер которого позволяет выполнять это действие с небольшим усилием. Через составной вал в действие приводится червячный редуктор, понижающий число оборотов. Рулевой механизм автомобиля ВАЗ 2107 смазывается маслом ТАД-17, заправленным в редуктор. Вращение червячной шестерни вызывает перемещение двухгребневого ролика, что вызывает поворот вторичного вала.

Сошка, насаженная на него, поворачивается и увлекает за собой систему тяг. Эти детали воздействуют на рычаги и осуществляют синхронный поворот колес на заданный угол. Руль, который имеет удобный для водителя размер, в средней части имеет панель включения звукового сигнала. Устройство рулевого управления автомобиля ВАЗ 2107 имеет достаточно большой ресурс при правильном и своевременном выполнении регламентных работ.

Техническое обслуживание и ремонт

Автомашина ВАЗ 2107 имеет довольно надежное рулевое управление, система проверена годами эксплуатации. Диаметр рулевого колеса подобран удачно, его размер позволяет минимизировать нагрузку на водителя при управлении автомобилем. Оборудование нуждается в периодическом осмотре и обслуживании:

Механизм при проведении ТО тщательно осматривается на предмет увеличения люфта и повышения износа шаровых шарниров. Руль, размер которого оптимальный, поворачивается из стороны в сторону. Отсутствие реакции со стороны колес при отклонении колеса от начального положения более чем на 5 градусов свидетельствует о значительном износе.
Масло в картере червячного редуктора меняется через каждые 60 тыс. км пробега. Устройство проверяется на отсутствие течей эксплуатационной жидкости через сальники.
Рычаг маятниковый рулевого управления автомобиля ВАЗ 2107 осматривается при медленном повороте руля из стороны в сторону. Перемещения деталей в вертикальной плоскости не допустимы.

Любые неисправности рулевого подлежат немедленному устранению: механизм и привод частично демонтируются. Производится дефектация деталей, вся рулевая система проверяется с особой тщательностью. Узлы со следами значительной выработки подлежат замене.

comments powered by HyperComments

7vaz.ru

Маятник ВАЗ 2106

Маятниковый рычаг или просто маятник — деталь, соединяющая рулевые тяги и рулевой редуктор. Располагается изделие под капотом симметрично рулевому редуктору и крепится на правом лонжероне.

Маятник предназначен для синхронного поворота колёс при вращении руля

Замена маятника

Как и другие элементы автомобиля, маятник подвергается износу и иногда требует ремонта или замены. О том, что с ним возникли проблемы, свидетельствуют характерные признаки:

при езде по неровной дороге слышны стуки;
большой люфт руля.

Нужно учесть, что перечисленные симптомы могут проявляться не только при неполадках маятникового рычага, но и при слабой затяжке крепления узла или перетянутой регулировочной гайке.

Рулевое управление уаз патриот пошаговая инструкция

Как снять

Для демонтажа понадобятся:

набор рожковых или накидных ключей;
съёмник шаровых пальцев.

Процедуру выполняем в следующей последовательности:

Демонтируем правое переднее колесо.
Отворачиваем крепление пальцев тяг к рычагу маятника.
Съёмником стягиваем пальцы с рычага.
Откручиваем крепление маятника к лонжерону.
Нижний болт вынимаем сразу, а верхний — вместе с механизмом.
Установку после ремонта либо замены маятника выполняем в обратном порядке.

Ремонт маятника

Ремонт узла сводится к замене втулок или подшипников (в зависимости от конструкции).

Замена втулок

Ремонт проводится следующими инструментами:

ключ на 19 мм;
тиски;
новые втулки;
смазка «Литол-24».

Последовательность ремонта такова:

Зажимаем маятник в тисках. Вынимаем шплинт и откручиваем крепёж.
Снимаем шайбу.
Демонтируем большую шайбу, поддев её отвёрткой.
Убираем втулку и уплотнительный элемент.
Выводим кронштейн и снимаем второй уплотнитель.
Подцепляем отвёрткой и снимаем вторую втулку.

Дефектовка и сборка

После разборки маятника проверяем состояние всех деталей. На оси и рычаге не должно быть никаких дефектов (следов износа, деформации). Втулки при большом пробеге автомобиля подвергаются выработке. Поэтому их приходится менять на новые. На кронштейне не должно быть трещин и других повреждений. Собирают маятник в обратной последовательности, при этом на ось маятника и отверстие под неё наносят «Литол-24». Регулировочная гайка должна быть затянута так, чтобы сошка вращалась при воздействии усилия в 1–2 кг, приложенного к её концу. Для определения усилия используют динамометр.

Замена подшипников

При больших пробегах автомобиля подшипники в маятнике начинают закусывать, подклинивать, что требует их замены. Из инструментов понадобится тот же перечень, что и в предыдущем случае, только вместо втулок нужны подшипники. Ремонт состоит из следующих шагов:

Зажимаем деталь в тиски и откручиваем регулировочную гайку, но не до конца.
Устанавливаем маятник в тисках таким образом, чтобы ось была свободна, после чего наносим удары по ослабленной гайке молотком.
Полностью отворачиваем гайку и вынимаем ось с сошкой и нижним подшипником.
Откручиваем гайку, удерживающую сошку, зажав ось в тисках.
Снимаем подшипник.
Верхний подшипник выбиваем подходящей наставкой.
Очищаем корпус маятника от загрязнений и старой смазки и запрессовываем подшипники в обратном порядке через деревянную наставку.
Затягиваем гайки на оси.

Видео: ремонт маятника на подшипниках ВАЗ 2101–07

РЕМОНТ МАЯТНИКА ВАЗ-2101-2107.ЗАМЕНА ПОДШИПНИКОВ. Отремонтировать рулевой редуктор на ВАЗовской «шестёрке» можно гаражным набором инструментов, состоящим из молотка, ключей и отвёрток. Работа не требует специальных знаний и умений. Ознакомившись с пошаговыми инструкциями, ремонт сможет выполнить даже автолюбитель без опыта. Главное — быть внимательным при осмотре деталей и сборке механизма.

Регулировка рулевой колонки ВАЗ

Главной частью автомобиля, отвечающей за безопасность на дороге, является рулевая колонка. Она отвечает за нужное направление движения машины, и от её работы во многом зависит ваша жизнь и безопасность участников движения.

Поэтому следует внимательно следить за исправным состоянием редуктора, рулевых наконечников, шлицевых соединений. В «классических» моделях автомобилей «ВАЗ» применяется червячный редуктор. При вращении руля в редукторе вращается так называемый червяк и передает вращение ролику, который, в свою очередь, поворачивает рычаг, связанный с рулевыми тягами. Со временем заводские регулировки в зацеплении пары «червяк – ролик» нарушаются, и рулевое управление становится легким.

Одновременно увеличивается свободный ход руля. Свободный ход, или люфт, – это когда руль вращается, но не воздействует на колеса. Это обычно приводит к тому, что для того, чтобы повернуть колеса, требуется больший угол или люфт поворота рулевого колеса. Это особенно неудобно при езде по прямой, так как автомобиль начинает «рыскать» по шоссе. Не следует упускать время при появлении этой неисправности. Если запустить эту «болезнь», то придется менять весь редуктор и никакая регулировка уже не поможет. А редуктор в сборе довольно дорогостоящая деталь. К тому же отрегулировать зазор между червяком и роликом совсем несложно в гаражных условиях.

Для регулировки следует поднять капот моторного отсека, снять защитный колпачок, который защищает регулировочные детали. Под колпачком вы увидите контрящую гайку и регулировочный винт. Возьмите ключ гаечный на 19, шлицевую отвертку (плоскую) и попросите кого-нибудь вам помочь.

Полезный совет Колеса у автомобиля должны быть установлены прямо.

Гаечным ключом отворачиваем на пол оборота гайку и отверткой вращаем винт.

При закручивании винта ролик будет прижиматься к червяку, и зазор уменьшится. В то время, пока вы будете заворачивать винт, ваш помощник будет покачивать руль и чувствовать, как уменьшается свободный ход. Он должен уменьшиться максимально, но руль должен вращаться легко. Как только вы добились нужного результата, то обязательно затяните контрящую гайку и опять проверьте люфт. Если люфт в норме и вращается руль легко, то проверните колеса до крайнего правого и левого положения. Не должно быть каких-то заеданий или заклиниваний. Не стоит чрезмерно уменьшать зазор, потому что возможны подклинивания рулевого управления, особенно в крайних положениях, что очень опасно в движении при прохождении поворотов.

В том случае, если регулировка не помогла, следует поменять редуктор целиком. Другие регулировки или замена каких-то частей редуктора обычно приводят только к лишним расходам.

Ниже вы можете просмотреть видео о том, как отрегулировать рулевую колонку ВАЗ своими руками.

Как определить неисправный маятник

Ford Focus Sedan Продан Бортжурнал Рычаг задней подвески поперечный кривой серп замена

Наиболее простейший способ определить неисправность рычага – это прислушаться к наличию стуков во время движения по неровной дороге. Специально въезжать в яму или наезжать на кочку не следует, поэтому можно съехать на обочину и поэкспериментировать

Но это не единственный способ определения неисправности такой немаловажной детали, как маятник

Второй способ определения неисправности маятникового рычага ВАЗ 2107 – это наличие большого люфта рулевого колеса. Определить это достаточно просто, для чего следует покрутить руль в одну и в другую сторону. Но наиболее частым случаем выхода из строя маятника является наличие нагрузки при повороте руля. Но не всегда данные факторы свидетельствуют о том, что виновником является рычаг маятника. Неисправности при таковых признаках могут заключаться в ослаблении болтов или перетяжке регулировочной гайки. Поэтому прежде чем приступать к замене устройства, следует обязательно убедиться в его поломке. Сделать это можно после его демонтажа. Первый признак неисправности детали – это наличие дефектов на его составляющих элементах, поэтому для определения поломки потребуется разобрать механизм.

Расположение маятника на ВАЗ 2107

Располагается такое изделие на автомобиле ВАЗ 2107 снизу подкапотного пространства. Увидеть маятник можно при открытии капота, взглянув при этом в нижнюю часть автомобиля со стороны пассажира. Демонтировать или рассмотреть устройство удобнее всего снизу из смотровой ямы или на эстакаде.

От маятника отходит сошка, которая и руководит поворотом передних колес автомобиля ВАЗ 2107. Ниже на фото представлен вид маятникового рычага на ВАЗ 2107.

Устранение

Начинать борьбу с люфтом следует с проверки и протяжки всех резьбовых соединений. Зачастую причина именно здесь

Особенное внимание нужно уделять гайке, крепящей колонку к редуктору. При частых поездках по грунтовке и изношенному асфальту этот крепеж регулярно ослабляется

Если не отреагировать на проблему своевременно, то есть риск получить более серьезные проблемы с рулевым управлением. Гайка может открутиться целиком, что приведет к полному отказу рулевого управления. Также это приводит к повышенному износу всех деталей механизма.

Читать дальше: Не работает бензонасос на уаз буханка

Также с люфтом помогает бороться регулировка редуктора. Для этого вам придется заглянуть под капот. Там вы увидите редуктор. На нем находится регулировочный винт. Чтобы к нему подобраться, придется снять заглушку. Винт защищен от проворачивания с помощью контргайки на 19. Ее слегка ослабляют рожковым ключом. После этого, отверткой производят регулировку. Задача добиться снижения люфта. Если это у вас не получается, то значит пришла пора менять редуктор. Производить работу проще вдвоем.

Как самостоятельно отрегулировать рулевой редуктор

В автомобилях классических моделей, таких, например, как ВАЗ 2107, основным элементом рулевого механизма является редуктор. Благодаря ему вращательные движения руля через систему тяг передаются передним колесам. Ремонт редуктора ВАЗ 2107 – явление достаточно редкое. Единственный случай – это замена рулевой червячной пары, в связи со значительным ее износом.

В остальных случаях можно обойтись стандартной процедурой технического обслуживания рулевой системы. Эти операции не представляют особой сложности и могут быть свободно выполнены своими руками. В рамках технического обслуживания заводом-изготовителем рекомендуется контроль уровня и периодическая замена масла редуктора рулевого механизма. Для этого снятие его с автомобиля не требуется, все операции выполняются без разборки.

Контроль уровня выполняется при помощи тонкой чистой отвертки. Ключом на 8 откручиваем пробку и отверткой проверяем наличие масла. Его уровень должен быть чуть ниже заливного отверстия. Если уровень меньше необходимого, нужно долить масло.

Для замены необходимо в первую очередь слить старую смазку. Это можно сделать, выполнив снятие крышки редуктора рулевого механизма, которая крепится четырьмя болтами. После того, как все масло вытечет, крышку ставят на место, и через заливное отверстие заливают новое. На этом замена смазки в рулевой может считаться оконченной.

Кроме вопроса контроля масла, периодически рекомендуется проверять наличие люфта рулевого механизма ВАЗ 2107. При его наличии выполняется регулировка. Для работы понадобится большая плоская отвертка и ключ на 19. Желательно так же привлечь помощника, вдвоем работа будет выполнена намного быстрее.

Для регулировки необходимо ключом на 19 отпустить контрящую гайку и плоской отверткой постепенно закручивать регулировочный винт. При этом помощник проверяет люфт, находясь в салоне автомобиля. После окончания регулировки, придерживая отверткой винт, фиксируем его положение при помощи контргайки.

Если регулировка для устранения люфта не помогла, значит червячная пара имеет слишком большой износ, и необходим ремонт. В таком случае решить проблему может только ее замена. Эту работу также можно выполнить своими руками, не прибегая к помощи специалистов.

Здесь уже потребуется полное снятие редуктора с автомобиля ВАЗ 2107:

Отсоединяют наконечники тяг рулевой системы – расшплинтовывают их и ключом на 22 скручивают гайки.
Отпускают хомут, которым крепится колонка и редуктор.
Откручивают три болта, которыми редуктор крепится к кузову.

Дальнейшее снятие и ремонт никаких затруднений не вызовет. Следует лишь помнить несколько основных правил:
