О катализаторе, его неисправности и вариантах замены

Как взаимосвязаны катализатор и лямбда-зонд?

Для

Обычно датчик стоит перед катализатором и измеряет содержание кислорода в газах именно перед ним. То есть наличие или отсутствие катализатора никак не влияет на сигналы, которые дает лямбда-зонд, на них влияет только количество кислорода. Другое дело, когда стоят два кислородных датчика, один – до, а другой – после катализатора. На основании сигналов от второго датчика происходит дополнительная корректировка состава смеси, а содержание кислорода после прохождения газов через катализатор, конечно же, меняется, и вот тогда его отсутствие может отрицательно сказаться на процессе образования топливно-воздушной смеси.

Признаки неисправного катализатора

Катализатор ломается довольно часто, так как этот элемент в автомобиле играет роль основного фильтра. Чтобы не пришлось беспокоиться о том, ремонт каких запчастей потребуется немедленно, владельцы транспортных средств должны знать, как проверить катализатор. К счастью, при любых проблемах с этим элементом автомобиль будет наглядно демонстрировать свои неполадки.

Конечно, все модели машин уникальны между собой. А потому сломанный катализатор в различных марках будет вести себя по-своему. Но есть общие черты, которые замечали все владельцы машин, хотя бы раз столкнувшиеся с такой проблемой.

В целом, неисправный катализатор в большинстве случаев проявляет себя следующим образом:

 Появление сигнала на приборной панели

Увидев значок «Check engine», водитель сразу должен обратить внимание на всю систему работы выхлопа. Но этот признак не может на 100% свидетельствовать о том, что проблема заключается в катализаторе

Но именно этот элемент из всех запчастей, формирующих правильную систему выхода выхлопных газов, ломается чаще других. Причем значок «Check engine» может загореться, если проблема связана не с конкретно самим катализатором, а со связующими элементами.

 Низкая динамика. Машина, которая не имеет явных признаков неисправности, должна разгоняться в соответствии со своими техническими характеристиками. Если владелец транспортного средства стал замечать, как его автомобиль слишком медленно набирает скорость, а со временем и вовсе не может «выжать» ранее достигнутый скоростной предел (например, в 120 км), вероятной причиной такого ослабления является проблема с катализатором. Это, кстати, наиболее явный признак его засорения.

 Появление лишних шумов. Конечно, машина не может работать полностью бесшумно. Но если появились странные звуки, которых раньше не было слышно после заведения двигателя, это может быть связано с забившимся катализатором.

 Запах сероводорода. Этот показатель не может гарантировать, что проблема связана именно с катализатором. «Аромат» сероводорода специфичен для многих проблем, в том числе с двигателем, трансмиссией

А потому при возникновении неприятного запаха из-под капота следует обратить внимание, нет ли других признаков, характеризующих наличие определенной проблемы с автомобилем

При возникновении сразу нескольких признаков вероятность того, что элемент вышел из строя, довольно высока. В такой ситуации следует знать, как проверить катализатор на забитость своими руками. Это поможет избежать дополнительных растрат при обращении в автомастерские.

Как узнать неисправность катализатора?

Некоторые автовладельцы не обращают внимание на поломку данного устройства, поскольку думают, что оно нужно исключительно для поддержания экологии. Данная проблема — очень серьезная, и игнорировать ее ни в коем случае не стоит

Катализатор в процессе работы используется, как индикатор поломок автомобиля. Причины выхода из строя катализатора существуют не просто так. Именно поэтому, при обнаружении нестабильностей в работе данного элемента, вы должны понимать, что существует возможность поломки в каком-либо другом приборе машины. Последствия неисправного катализирующего элемента:

1. Топливо расходуется быстрее. Сопротивление газам из выхлопа повышается, и для борьбы с ними водитель должен будет нажимать на педаль сильнее. Соответственно, автомобилю будет требоваться на это большее количество топлива, чем обычно. Вы будете ехать с той же скоростью и динамикой, как и всегда, однако топливо на это будет расходоваться быстрее.
2. Система выхлопов резко нагревается. Выхлопные газы останавливаются в месте, предшествующем катализатору на некоторое время. Это плохо, поскольку при правильно функционирующем аппарате они отправляются в катализаторный отдел мгновенно. Как следствие, урон получают двигатель авто, поскольку разница между температурами разных частей автомобиля довольно обширная.

Способы проверки

Но перед тем как грешить на устройство, следует точно убедиться, что проблема скрыта в нем.

Проверка катализатора выполняется двумя способами – не снимая с авто, и после его демонтажа.

Проверка без снятия.

Без снятия с авто проверка устройства выполняется двумя способами – диагностикой выхлопной системы на газоанализаторе и тестирование на противодавление в системе отвода газов.

Проверка на газоанализаторе хоть и является отличным вариантом, но вот только далеко не все СТО оснащены таким оборудованием. А в небольших городах такой прибор и вовсе не найдешь.

Суть такого способа – к выхлопной трубе автомобиля подсоединяется газоанализатор, и проводятся замеры.

На основе химического анализа выхлопных газов определяется, забит ли катализатор или нет.

Второй способ проверки – на противодавление более распространен и не требует наличия сложного оборудования.

Суть такой проверки – определение давления на входе в нейтрализатор. Если он забит, давление перед ним на определенных оборотах мотора возрастет.

Официально этот метод проверки делается так – в трубе, подходящей к нейтрализатору проделывается отверстие, к котором нарезается резьба. Далее в это отверстие вкручивается штуцер, к которому подсоединяется медная трубка.

Нужна она для рассеивания тепла, получаемого от выхлопной системы. На конец медной трубки надевается резиновый шланг, подсоединенный к манометру.

Сделав такое приспособление, приступают к замерам. Выхлопная система тестируется на всех режимах работы мотора, а по показаниям манометра определяют, забит ли катализатор.

Кстати, продаются специальные наборы для проверки методом противодействия.

На такой способ несколько сложен в исполнении – необходимо сверлить трубу, нарезать резьбу, после замеров искать подходящую заглушку, чтобы закрыть отверстие.

Как узнать забит ли катализатор – оптимальный способ

Мы решили рассмотреть метод проверки катализатора по текущему противодавлению.

Некоторые специалисты советуют вварить перед катализатором специальные штуцеры, с помощью которых будет осуществлять отбор определенного количества отработанных газов. Желательно использовать резьбовые штуцеры, в которые после выполнения проверки можно вкрутить заглушки (рекомендуется делать их из латуни).

Для того чтобы измерить обратное давление, нужно вкрутить в штуцер тормозную трубку для рассеивания лишнего тепла (длина трубки должна составлять около 40-50 см). На второй конец трубки следует надеть шланг, подсоединить к нему манометр с интервалом измерений до 1 кг/см3. При проведении процедуры шланг не должен контактировать с элементами системы выхлопа автомобиля.

Для получения точного результата необходимо измерять давление во время разгона машины, причем дроссельная заслонка должна быть открыта полностью. Все показатели при увеличении оборотов двигателя нужно записать. Если в определенном интервале оборотов показатель обратного давления с открытой заслонкой составляет выше 0,35 кг/см3, ваша система выхлопа нуждается в улучшении.

Хотя такой вариант действительно позволяет проверить катализатор максимально точно, в реальных условиях далеко не каждый автомобилист может выделить время и средства для того, чтобы вварить штуцера. Поэтому, можно использовать иной метод.

Что делать после удаления катализатора

Итак, вы запланировали удаление катализатора в СПб. Но как быть дальше? Скорее всего, вариант с покупкой новой детали на замену вам не подходит: это дорого, а прослужит она недолго. Учитывая, что в некоторых автомобилях производители устанавливают несколько катализаторов, замена обойдется в круглую сумму, которая сопоставима со стоимостью подержанного автомобиля.

Предлагаем несколько вариантов решения задачи, а вы выбирайте тот, который подходит вам по ресурсозатратам и сложности реализации.

Установить новый катализатор

Это самый простой, но наименее бюджетный способ. Плюс найти новую деталь для некоторых автомобилей сложно и может занять много времени. Все меньше автолюбителей выбирает такой вариант решения проблемы и обращается к альтернативам.

Адаптировать лямбда-зонды

Если вы выбрали удаление катализатора, вам обязательно придется перенастроить лямбда-зонды. В противном случае из-за них на приборной панели будет загораться ошибка Check Engine, а расход топлива ощутимо вырастет, так как мотор будет работать в аварийном режиме. В этом случае просто отключают лямбда-зонд — это похоже на чип тюнинг автомобиля. При этом из блока управления считывается программа и видоизменяется с учетом того, что сделана вырезка катализатора. После этого в авто загружают обновленную прошивку и делают сброс ошибок, чтобы исключить мигание лампочки Check Engine в будущем.

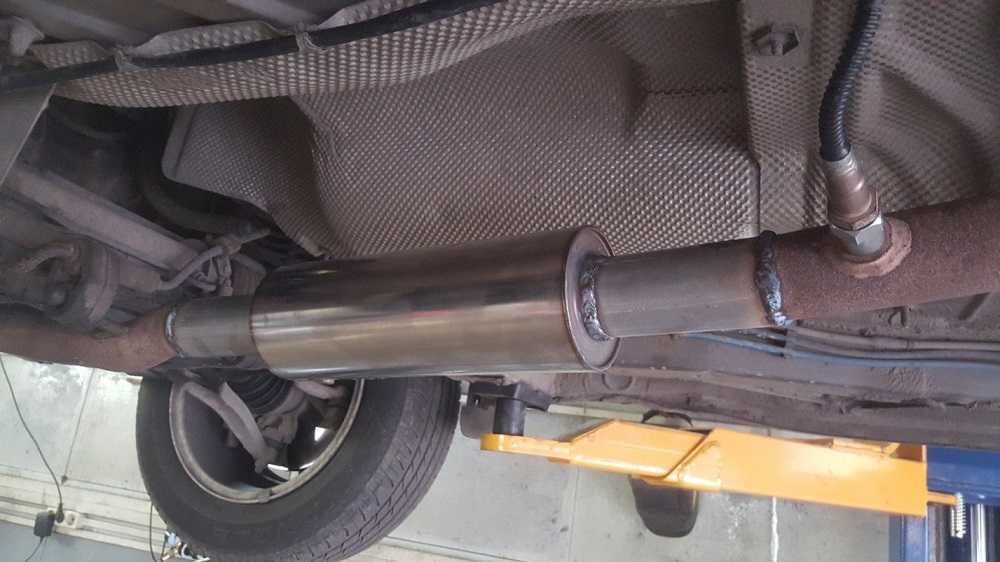

Установить пламегаситель или стронгер

Нужен ли пламегаситель при удалении катализатора? Да, если таким образом вы хотите сэкономить. Пламегаситель представляет собой часть выхлопной системы и работает как первичный глушитель. Он отвечает за разделение потока первичных газов и нормальное функционирование основного резонатора. Стоимость пламегасителя в несколько раз меньше, с его помощью можно немного повысить мощность двигателя и снизить расходы топлива. Это связано с тем, что он создает меньшее сопротивление выхлопным газам, в отличие от катализатора, но прирост мощности будет относительно скромным — всего 5—10 %. Это не те показатели, ради которых стоит избавляться от какой-то детали выхлопной системы принудительно, но приятный бонус для тех, у кого вырез катализатора — вынужденная мера.

Еще одно преимущество, которое получает автовладелец, выражается в снижении требований к качеству топлива. Катализатор острее реагирует на посторонние примеси, чего не скажешь о пламегасителе. Это не повод переходить на менее качественное топливо, а возможность исключить неприятные сюрпризы в виде выхода из строя дорогой детали.

Так как электронная система управления автомобилем запрограммирована на использование катализатора, а не пламегасителя, ей тоже потребуется корректировка. Обычно выбирают более простой способ — ставят обманки на лямбда-зонды.

Почему забивается катализатор

Как выглядит исправный катализатор.

Статья в тему: Чистим двигатель от нагара своими руками

Каталитический нейтрализатор выполняет роль фильтра, а любой фильтрующий элемент со временем приходит в негодность из-за скопления грязи. В случае катализатора ускорить загрязнение могут такие неисправности как:

• попадание охлаждающей жидкости или масла;
• низкое качество топлива;
• плохая «прошивка» блока управления;
• газовое оборудование с неверно настроенным блоком управления;
• механическое повреждение;

Все перечисленные причины ускоряют забивание или оплавление керамических сот.

Как проверить катализатор?

Проверить

В автосервисах определение работоспособности катализатора начинают с проверки лямбда-зонда. Если он неисправен, то на блок управления подачей топлива подается сигнал об избытке или нехватке кислорода, что соответственно вызывает обогащение или обеднение горючей смеси. Если в процессе тестирования работы лямбда-зонда и других датчиков и систем двигателя неисправности не обнаружены, то, вероятнее всего, проблемы вызваны катализатором. Еще один способ проверки – на просвет. Соты рабочего элемента прямые, и, если они не забиты, рабочий элемент просвечивается. Правда, для этого катализатор надо снять с автомобиля.

По материалам российской прессы подготовил Павел Друзин

Причины возникновения проблемы

Почему же забивается катализатор на ВАЗ (2114, Приора), Форд Фокус, Шкода Октавия, Рено Логан, Ниссан, Киа Рио, Опель и других автомобилях?

Причиной этого может стать плохая вентиляция цилиндров. Когда она ослабевает, то силовой агрегат не может захватить достаточное количество воздуха — мешает возросшее противодавление катализатора. Выхлоп частично остается внутри цилиндров и не позволяет топливно-воздушной смеси должным образом наполнить камеру сгорания. По данной причине и ухудшается динамика, снижается мощность. Главное знать — если забит катализатор, как ведет себя машина и чем это опасно.

• Присутствуют определенные дефекты в двигателе или выхлопной системе. Например, увеличенное содержание масла в выхлопе и его повышенный расход.
• Низкокачественное топливо, которое не до конца прогорает в цилиндрах и догорает уже в выпускном коллекторе. На фоне этого катализатор может оплавиться или просто перегреваться.
• Слишком мелкие пропускные соты катализатора. Они быстро закупориваются, и даже мелкие капли прилипают из-за высокой температуры.

Кроме того, на забитость катализатора влияет некачественное дорожное покрытие. От постоянных механических ударов о неровности, лежачие полицейские, бугры страдают его внутренние компоненты. А если повреждена хотя бы одна сота, то ее частички могут забить остальные соты.

Видео забитого катализатора:

Что делать, если катализатор забитый?

Как понятно из вышеперечисленного игнорирование неисправности чревато большими неприятностями. Возникает резонный вопрос, что делать, если катализатор забит и это установлено абсолютно точно. Возможных выходов из такой ситуации имеется несколько:

Существуют так называемые спортивные катализаторы, которые, по отзывам специалистов и автовладельцев дают прирост мощности до 10%. Используемые в качестве наполнителя активные элементы позволяют с легкость уложиться в жесткие требования действующих нормативов Евро-4 и даже Евро-5.

Рис. 7 – «Замена каталитического нейтрализатора на автомобиле»

Как проверить – забитый катализатор или нет

Можно выделить три способа, как узнать забитый катализатор:

1. Самый простой вариант – это полностью снять катализатор, осмотреть его на просвет, чтобы найти какие-либо дефекты. Порою крепление катализатора оказывается настолько сильным, что для его демонтажа нужна болгарка или иные схожие инструменты. К тому же нередко встречаются такие конструкции выхлопных систем, которые имеют чересчур сложную схему сборки, и снятие катализатора занимает несколько дней. При этом демонтировать выхлопную становится абсолютно невозможно.
2. Наиболее совершенный метод проверки катализатора – противодавление. Он заключается в определении показателей давления в выпускной системе. Для этого необходимо сделать следующее: вкрутить манометр вместо первого кислородного датчика, используя переходник, измерить значения различных режимов работы мотора. Нормальными показателями давления являются 0,3 кгс/см2 при 2,5 тыс. оборотов двигателя в минуту. Однако данный метод не безупречен, есть у него минусы. Так, например, не слишком удобно демонтировать датчик, чтобы провести данную процедуру. Помимо этого, часто крепление датчика оказывается настолько прочным, что процесс демонтажа занимает много времени.
3. Третий вариант смело можно назвать наиболее техничным. Противодавление измеряется с помощью специального оборудования – мотор-тестера. Всё происходит следующим образом: в то место, где в цилиндре находится свеча, необходимо поставить датчик давления. Затем выполняется анализ осциллограммы на повышенных оборотах.

В случае, когда показатели давления в выпускной системе выше 200 кПа (это практически 2 кгс/см2), катализатор необходимо заменить.

Бывает так, что детали внутри каталитического нейтрализатора изнашиваются или рассыпаются, тогда слышится своеобразное дребезжание. Как выглядит забитый катализатор, видно на фото выше.

Причины неисправности катализатора

Выясним, по каким причинам ломается агрегат, ведь это же просто фильтр. Но и фильтры нужно периодически заменять.

Неполадки с системой зажигания может привести к поломке катализатора. Встречается это у автомобилей ВАЗ, ФОРД. Неправильно выставленное зажигание, пропуски зажигания приводят к тому, что топливо сгорает не полностью, что в конечном итоге образует большое количество сажи. Это забивает агрегат. В таком случае, его еще можно очистить. Гораздо хуже, когда произошло оплавление бобины.

Агрегат работает при высоких температурах, которые достигают 1000 градусов. В нем происходят реакции, с помощью которых поступившие загрязненные выхлопные газы превращаются в более-менее чистый воздух, из-за чего он может прогореть либо оплавится, а значит потребуется замена катализатора.

Причиной может стать некачественное топливо. Топливо попросту не до конца сгорает и продолжает догорать в коллекторе, либо в самом агрегате. После чего частицы застревают в нем, засоряя его, мешая проходу воздуха.

Некачественный либо неоригинальный катализатор. При покупке неродной модели можно попасть на ту, в которой диаметр ячеек будет слишком маленький. В следствии чего, забиваться он будет быстрее.

Это наблюдается часто у американских автомобилей. Качество топлива там намного лучше российского, соответственно продуктов горения остается меньше, поэтому соты у таких устройств маленькие.

Агрегат может забиться отходами горения. Происходит это из-за большого расхода масла в двигателе. При горении выделяется черный разъедающий дым. Так что помимо отходов горения он загрязняется и маслом, так как оно само не выходит с мотора.

Внутри узла остается слой гари, который разъедает его, что в итоге приводит к неисправности. Замена будет лучшим решением в такой ситуации. В следствии механического повреждения агрегата (удара по нем) могут повредиться соты. Деформация сот и будет вызывать вышеописанные симптомы неисправности катализатора автомобиля.

Выбирайте ближайший к текущему местоположению автосервис Москвы и записывайтесь на ремонт.

Как проверить, забит ли катализатор?

Диагностика выхлопной системы может производиться водителем самостоятельно или специалистами автосервиса. Наиболее достоверный способ, позволяющий как проверить катализатор, так и устранить его неисправность — это демонтаж и осмотр узла. Однако этот метод самый сложный и трудоемкий: болты крепление прикипают, и резьбовые соединения не всегда удается раскрутить.

Рис. 4 – «Визуальная проверка катализатора»

Если же в процессе проверки из катализатора, снятого с автомобиля, высыпается порошок, то это говорит о его разрушении. Такой узел однозначно подлежит замене. Если дело не дошло до крайности, то убедиться в засорении сот можно посветив фонариком в одни из патрубков. Если с другой стороны вы не увидите света, значит большинство пор непроходимо для светового луча и выхлопных газов.

Рис. 5 – «Проверка катализатора манометром»

Существуют и иные менее трудоемкие методы проверки каталитического нейтрализатора, которые используются на СТО и водителями:

• Пытаемся рукой, одетой в перчатку, закрыть выхлопную трубу при этом двигатель должен работать на холостых оборотах. При исправной системе выпуска отработанных газов сделать это не удастся, вы будете явно чувствовать толчки в руку.
• Измерить давление в выпускном коллекторе при помощи манометра, подсоединенного к штуцеру вместо датчика остаточного кислорода (лямбда зонда) на входе в катализатор. Если данный показатель превысит 0,3 кгс/см2 при частоте оборотов двигателя в 2500 мин-1, значит узел неисправен.
• Точно определить забитый катализатор можно при помощи мотор-тестера. На место одной из свечей устанавливается специальный датчик давления, показания которого выводятся на осциллограф. Специалисту остается лишь оценить работу двигателя на больших оборотах. Давление в выхлопной системе более 2 кгс/см2 прямо говорит о непроходимости наполнителя.

Выбор метода проверки каталитического нейтрализатора остается на усмотрение автовладельца. При этом следует заметить, что наиболее достоверными являются демонтаж и визуальный осмотр узла и диагностика при помощи мотор-тестера.

Рис. 6 – «Проверка катализатор осциллографом мотор-тестера»

Если забился катализатор, что делать: мнения автолюбителей

1. «Подробно о «катах».

Конечно, на машине можно ездить, даже если «каты» удалены. Однако инженеры на заводе зачем-то же их придумали. А сделали их для того, чтобы снизить количество вредных веществ в выхлопных газах. Забился катализатор, не знаете, что делать?

Вариантов действий три:

• заменить нейтрализатор;
• монтировать универсальный каталитический элемент;
• вырезать катализатор, который забился, если ваш бюджет ограничен. После этого единственное, что вам необходимо сделать, это установить пустую банку обратно или же монтировать пламегаситель (турбину), вварить трубу.

Решили монтировать пустую банку от забитого нейтрализатора либо трубу? Тогда выхлоп будет слишком громким, а глушитель и резонатор быстро выйдут из строя. Чтобы избежать этих проблем, лучше использовать пламегаситель.

Какие могут быть неприятности, если катализатор забился и вы установили вместо него пламегаситель? Если модель вашего авто настроена под Евро-2, то все будет в порядке. Монтируете пламегаситель, перепрошивать ничего не надо.

Если у вас авто с нормами выпуска Евро-3 и выше, то возникнет сложность с отключением заднего лямбда-регулирования. Отправляйтесь в любой автосервис, где есть СТАР-диагностика. Данную неисправность там устранят, конечно, если у вас не последняя серия ЭБУ, к примеру МЕ2.8. Но даже в этом случае некоторые мастера смогут отключить заднее лямбда-регулирование, просто надо найти такой автосервис.

2. «Удалил «каты», машина стала ехать быстрее».

Пробег W-124 трехлитрового на 103-м двигателе был небольшой. Но уже начали сыпаться верхние груши катализатора, которые находятся в «штанах», 2 небольшие бочечки.

Сначала начали делать нижнюю бочку, выкрутили ее, потом стали ремонтировать верхние. В итоге теперь на машине прямоточный выхлоп, без пламегасителей. Не было специалиста, кто бы посоветовал делать иначе.

После такого «усовершенствования» авто без проблем откатало 8 лет. Система выхлопа исправна, единственное, что мне не нравится, — громкий выхлоп. Бонус — прибавка лошадиных сил. Все вышеперечисленное относится к ранним, не особо «умным» системам.

3. «Делать что-либо бессмысленно».

Нейтрализатор не сделает из вашей машины «жигули». Его предназначение — снизить количество вредных веществ в выхлопе, чтобы авто соответствовало нормам Евро-4, Евро-5. Но ведь топливо в нашей стране под эти нормы не подходит. Поэтому и делать катализаторы — бесполезное вложение. Вы обнаружите, что новый нейтрализатор забился, через 5 тыс. км. Грубо говоря, «катализатор» — вещество, влияющее на химическую реакцию, но не участвующее в нем. А это все химия, а не механика.

Что делать, если катализатор забился? Не хотите получить слишком громкий выхлоп? Тогда надо делать не пустую трубу, а пламегаситель, который снизит кинетическую энергию газов. Если движок большой, можно установить новые «каты» (с лямбда-зондами) или сделать «обманки».

4. «Когда катализатор забился, надо ехать к опытному мастеру».

Когда «каты» вырезаются, а на их место монтируется труба, средняя и задняя часть глушителя быстро выходят из строя. Выход — делать вместо нейтрализатора пламегаситель. На моем авто катализатор забился, в результате машина стала плохо ехать. Не знал, что делать. Потом нашел хорошего механика на СТО, он мне все детально объяснил. Монтировали пламегаситель, динамика авто пришла в норму. В этом автосервисе дали гарантию, что 2 года все будет в порядке. Правда, никаких проблем с выхлопной системой нет.

5. «Сохранить двигатель».

Если катализатор забился, самое страшное, что может случиться, это не потеря мощности и повышение расхода топлива, а снижение пропускной способности. В результате повышается давление между головкой блока и нейтрализатором.

Когда мотор глушишь, останется один или несколько недокрытых выпускных клапанов. В итоге отработанные газы под большим давлением вместе с керамическими микрочастичками попадают в двигатель.

Как только вы его заведете, этот абразивный порошок начнет стирать хон. Появятся небольшие борозды на цилиндрах, кольцах, мотор начнет «жрать» масло.

Как проверить катализатор?

Про это у меня есть отдельная статья, почитайте она подробная и познавательная. Здесь же я хочу немного ее повторить:

• Снять и посмотреть. Это самый легкий и самый сложный пункт одновременно. С одной стороны снять это будет самое правильное решение, все на виду как говорится. Но все дело в том, что он может очень сильно прикипать и чтобы раскрутить крепления, нужна либо болгарка (отрезаем), либо паяльная лампа, или баллончик с газом (греем), без навыков это очень сложно сделать
• Эндоскоп камера. Очень много предложений есть на различных китайских сайтах. Смысл какой, маленькая узкая камера на гибком проводе с подсветкой, откручиваем верхний датчик кислорода, засовываем ее в это отверстие, можно рассмотреть соты катализатора. Причем при желании можно открутить и нижний датчик, рассмотреть его снизу (это тоже желательно), потому как зачастую он может оплавляться именно с другой стороны

Проверка давления. Если нет эндоскопа, тогда можно обойтись обычным манометром. Опять откручиваем верхний датчик, устанавливаем специальный переходник и вкручиваем манометр. Запускаем двигатель и раскручиваем примерно до 2500 – 3000 оборотов в минуту. Давление должно быть примерно 0,3 кгс/см2.

От себя скажу сейчас самый действенный способ, это эндоскоп, быстро – ничего снимать не нужно, а главное такие камеры стоят копейки.

Как определить забитый катализатор при помощи диагностического адаптера (автосканера)

Когда не получается произвести проверку температуры с помощью инфракрасного измерителя, советуем использовать диагностический адаптер (автосканер). К примеру, подойдет ELM327. Подобные сканеры очень выручают, они помогают сделать диагностику автомобиля, оценить, в каком состоянии находятся его отдельные части. Стоимость прибора составляет 500–600 рублей.

Прежде всего, необходимо включить сканер в диагностический разъем OBD2 (если у вас старая модель автомобиля, возникнет необходимость в переходнике, потому что это будет разъем G12). Затем включите зажигание, доводя свой автомобиль до рабочих температурных показателей.

Для получения необходимых характеристик о машине вам необходим будет смартфон или планшет, на котором установлена программа Torque или ее аналоги. Подключение телефона к автомобильному сканеру осуществляется по Bluetooth и WiFi. Затем в приложение добавляется еще два датчика (Сat B1S1 и Сat B1S2), фиксирующих температурные показатели.

Принцип замеров аналогичен замерам с использованием ИК-прибора. Когда продолжительный период работы автомобиля завершен, значение температуры катализатора в начале должно быть ниже, чем показатели, зафиксированные в конце.

Подобный сканер позволяет определить состояние катализатора и посредством других датчиков, например, кислорода (лямбда-зонды). Стоит отметить, что осциллограмма первого датчика имеет в идеале вид волны. Что касается второго графика, характерного для датчика после катализатора, то он должен иметь вид прямой, а отклонения при этом должны находиться в пределах 0,7 и 0,9.

Забился катализатор. Основные признаки (симптомы), ну и что собственно делать?

Продолжаю цикл статей про каталитический нейтрализатор (а сокращенно катализатор). Мы уже говорили — что это такое, а также что будет — если его полностью удалить из автомобиля (почитайте интересно). Однако не всегда он может разрушаться, иногда просто забивается. Чем это грозит, какие есть симптомы и последствия, ну и что собственно делать? Давайте разбираться, как обычно будет интересное видео в конце статьи (так что читаем-смотрим) …

В этой статье я не буду рассматривать — зачем он нужен в автомобиле, у меня на эту тему уже есть статья. Сегодня будет разговор, связанный с забиванием ну и частично оплавлением этого фильтра, практически всегда автомобиль ведет себя одинакового, то есть симптомы практически не отличаются.

Забит катализатор, признаки и симптомы

Если катализатор полностью забит, автомобиль будет заводиться и сразу глохнуть либо вовсе не заведется, что свидетельствует о абсолютной неисправности катализатора. Чтобы устранить проблему, следует выкрутить первый кислородный датчик, который стоит перед катализатором. Далее необходимо запустить мотор, если он заведется — значит вышел из строя катализатор, который необходимо либо заменить, либо выбить. Однако, при выбивании следует перепрошить ЭБУ или установить эмулятор вместо второго кислородного датчика, в противном случае «чек» будет гореть постоянно.

• Проверка катализатора
• Автомобиль заметно хуже разгоняется и набирает обороты. Во время нажатия на газовую педаль возникает ощущение, что автомобиль кто-то держит за задний бампер. Это явные признаки забитого катализатора, однако не полностью, а только частично.
• Возрастает расход горючего, однако данный симптом необходимо учитывать лишь совместно с «тупостью» транспортного средства». Т. е. если автомобиль «тупит», а расход топлива, при этом, увеличился, вполне возможно, что виновником этого является забитый катализатор.

Горит лампа «Чек Энджин» на панели приборов. В этом случае сканер при диагностике покажет ошибку Р0420 — т. е. низкая эффективность. Однако, это не всегда свидетельствует о неисправности катализатора, может иметь место обычный подсос воздуха в выпускной системе.

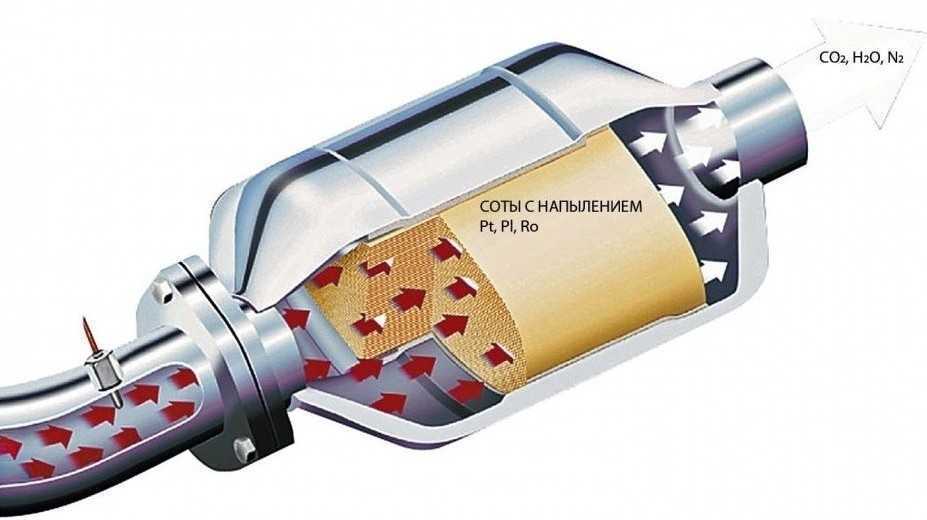

Устройство каталитического нейтрализатора

Основой катализатора являются керамические или металлические соты. В зависимости от модели на стенки сот наносится микрослой из палладия и родия или иридия. Эти металлы обладают высокой химической активностью. Касаясь напыления, часть выхлопа входит с ним в химическую реакцию. Часть элементов, образовавшихся при сгорании топлива, связывается.

Современные катализаторы трехкомпонентные.

• Первый элемент связывает оксиды азота.
• Второй — удаляет часть несгоревших элементов топлива. В большей части удаляется окись углерода.
• Третий элемент — это датчик. Он анализирует газы на выходе из катализатора, данные передаются в бортовой компьютер.

Трехкомпонетные катализаторы

Можно ли отремонтировать катализатор

Данный узел является невозобновляемым, то есть, очистить забитый катализатор не представляется возможным. Внутри элемента расположено множество каналов или сот, которые не подлежат прочистке. Поэтому, по сути, при забитом узле есть только два решения:

Заменить элемент новым — весьма дорогостоящий вариант, поскольку внутренне покрытие катализатора включает в себя ценные металлы. Самое дорогостоящее решение — установить оригинальный катализатор для вашего авто. Универсальный элемент обойдется чуть дешевле, но всё равно может пробить в бюджете автовладельца ощутимую брешь. К минусам данного решения можно отнести то, что замена не гарантирует того, что новый катализатор также не забьётся в ближайшее время

Просто удалить элемент — здесь важно учитывать массу нюансов, поэтому доверять такую работу стоит только профессионалам

Признаки ошибок катализатора

Признаки ошибок катализатора, что может быть с автомобилем? В большинстве ситуаций вы можете определить неисправность катализаторной системы, обратив внимание на то, как ведет себя авто. Симптомы неисправности катализатора следующие:

1. Разгон происходит дольше, оперативность набора скорости уменьшается. Забитое устройство не позволяет двигателю набрать нужное количество оборотов, а, следовательно, мощность тоже уменьшается. Даже если вы резко нажмете на педаль газа, никакого резкого действия за этим не последует. Машина не разгонится моментально.
2. Расход бензина аномально увеличивается.
3. Вы чувствуете неприятных запах из выхлопной трубы.

Однако, слишком явных признаков может и не быть. Машина все так же будет заводиться без всяких проблем.

Если вы не заправляетесь только на проверенных заправках, используете некачественное масло, и игнорируете вышеперечисленные симптомы, то вы с вероятностью 90 процентов можете быть уверены в том, что ваше катализаторное устройство неисправно.

Check Engine — лучший способ определить неисправность катализатора. Если на панели вашего авто зажегся данный значок, это самый главный индикатор неисправности элемента. Вызывают появление такого значка как раз-таки основные причины по которым плавают данные приборы.

Нужно помнить, что появление данного значка возможно только на тех авто, где есть два зонда-лямбда в самой системе выхлопа. Первый такой зонд установлен перед системой катализирования. Его основания задача — регулирование топливной системы в плане подачи бензина, а также зажигания. Кроме того, его правильное функционирование влияет на расход.

Как узнать неисправность катализатора? Нужно просто проверить, сколько бензина расходуется на 100 километров, и сравнить это с предыдущими показателями. С помощью второго зонда производится проверка катализатора. Именно он определяет, забит ли катализатор. Таким образом, значок будет появляться в том случае, если один из проводов будет деформирован. Впоследствии, вы услышите звук неисправного катализатора автомобиля (машина будет шуметь, как трактор).

Как не нужно проводить процедуру

Некоторые народные умельцы, с целью экономии времени, применяют «варварский» способ восстановления работоспособности катализатора. Они просто пробивают в детали отверстия, чтобы вернуть мощность работы двигателю.

Такой способ прочистки полностью выводит катализатор из строя. Уровень шума при движении автомобиля повышается, загрязнение выхлопов становится максимальным. Стоит помнить, что эксплуатация автомобиля с неработающим катализатором приводит к различным проблемам с двигателем.

Видео: принцип работы катализатора

В России нет чётких требований к содержанию токсичных веществ в выхлопных газах автомобиля, поэтому вопрос с необходимостью каталитического нейтрализатора в двигателе каждый автовладелец может решать самостоятельно. Многие водители вынуждены удалять эту деталь со своих машин, поскольку качество бензина в нашей стране оставляет желать лучшего. В результате загрязнение воздуха выхлопными газами, особенно в мегаполисах, становится критичным и серьёзно вредит людям.

Главная →

Устройство → Топливная и выхлопная системы →

Причины забитого катализатора

Полное название упомянутого узла — каталитический нейтрализатор выхлопных газов, который представляет собой сложную конструкцию. В корпусе из нержавеющей стали находится керамический или металлический носитель с множеством продольных пор малого диаметра называемых сотами. Он устанавливается непосредственно за выпускным коллектором перед резанатором, глушителем и выхлопной трубой.

При больших сроках эксплуатации в порах образуется нагар или происходит их закупоривание твердыми частицами, причинами этого являются:

• Длительное использование некачественного бензина или дизельного топлива, которое не полностью сгорает в цилиндрах и образует большое количество сажи. Дожиг паров горючего происходит внутри носителя, что приводит к его перегреву и деформации.
• Особенно недопустимо использование этилированного бензина, тетраэтилсвинца в короткий срок выводит катализатор из строя.
• Большой угар масла из-за износа маслосъемных колец поршней или маслосъёмных колпачков клапанов.
• Механическое разрушение наполнителя следствие ударов по корпусу узла о неровности дороги.

Рис. 3 – «Принцип работы нейтрализатора выхлопных газов»

За редким исключением засорение данного устройства происходит в результате длительной эксплуатации неисправного мотора. Потому при появлении первых признаков необходимо проверить, забит катализатор или нет одним из предложенных ниже методов. На ранних стадиях проще устранить дефекты двигателя, а также восстановить функционирование узла.
