Замена пыльника шруса - делаем все своими руками

Хомуты пыльников ШРУСа

Решил написать небольшую статейку про хомуты, которыми крепятся пыльники ШРУСов на своих местах

Поскольку квадроцикл эксплуатируется в грязи, очень важно следить за состоянием самих пыльников, ну и конечно же, за тем, чтобы они были надёжно зафиксированы и исключали попадание болотно-глиняной жижи в узел

Мне попались три подходящих хомута, два из них шли вместе с пыльниками, третий я просто купил в магазине для сравнения. И конечно же, каждому хомуту – свой инструмент для работы.

Самый удобный и надёжный хомут – это штатный. Он, во-первых, застёгивается максимально плотно, во-вторых, является многоразовым, и если его как-то специально не ломать, выдерживает множество снятий и установок.

Чтобы снять или надеть штатный застёгивающийся хомут, никакого специнструмента не нужно, потребуются лишь переставные клещи. У хомута есть два специальных выступа, именно их и нужно сдавливать клещами, пока хомут полностью не застегнётся (или не расстегнётся). Сразу замечу, что пассатижи не годятся, так как усилие требуется существенное. Я даже клещами работаю, нажимая на самые концы их ручек, иначе силы рычага просто не хватает. И конечно же, их губки должны быть острыми.

Вот так выглядит застёгнутый штатный хомут, оба его замочка зафиксированы. В общем, берегите штатные хомуты – они самые лучшие.

Если вы покупаете нештатный пыльник (например, фирмы Maruichi 1-56), то в комплекте может идти ленточный хомут. Такой хомут затягивается пассатижами. Нужно максимально вытянуть его, а затем загнуть кончик.

Хомут застёгнут. Лишнюю часть ленты нужно обрезать. К сожалению, такой хомут сложно использовать повторно. И затянуть его так же сильно, как штатный, не получится.

Ну, а если уж совсем нет ни одного специального хомута, а пыльник посадить на что-то надо, то можно купить червячный хомут (для широкой стороны пыльника – размером 60-80). Он затягивается отвёрткой, либо торцевым ключом с головкой на 7.

Ленточные металлические хомуты

Наиболее часто данный вид крепежа идет в заводской комплектации. Обусловлено это надежной фиксацией и простотой монтажа. Для того, чтобы хомут ШРУСа эксплуатировался продолжительное время, необходимо выполнение следующих условий:

изготавливая ленту, производитель использовал качественную сталь;
монтаж на пыльник производился при помощи приспособления для затяжки ленточных хомутов ШРУСа;
для установки крепежа необходимо наличие навыков работы с инструментом.

Для затяжки хомутов ШРУСа можно воспользоваться подручными средствами, но качество в таком случае будет зависеть только от опытности умельца. Единственный инструмент, который потребуется − плоскогубцы. Последовательность затягивания хомута:

Хомут насаживается на пыльник;
Кончик захватывается плоскогубцами;
Потянуть с небольшим усилием и проследить, чтобы хомут затягивал пыльник без перекосов;
Создать максимальное усилие и подогнуть вверх;
Загнуть усики;
Застегнуть конец ленты.

По завершению установки на шарнир равных угловых скоростей требуется проконтролировать равномерность прилегания хомута и отсутствие перекосов.

Использование специальных приспособлений при монтаже ленточного хомута

Для упрощения затягивания ленты и повышения качества фиксации пыльника используется специальная машинка для затяжки. В ее конструкцию входят:

Чтобы использовать устройство, следует придерживаться плана:

Расположить ленту поверх пыльника;
Вставить ее конец в пропил держателя;
Упереть держатель в замок хомута;
Вращательными движениями начать наматывать ленту на инструмент;
При достаточном натяжении загнуть ленту;
Проконтролировать застёгнутый хомут на правильность монтажа.

Для осуществления качественного монтажа следует правильно определить окончательное усилие. Сила затягивания не должна позволять смазке вылезать наружу, но при этом следует не допускать разрезания пыльника.

Пара слов о ШРУСе

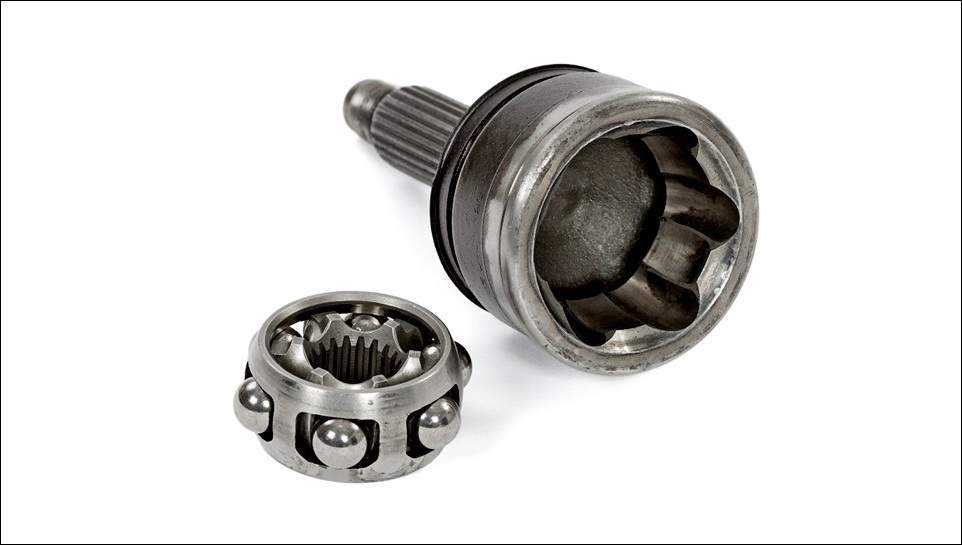

ШРУС (также именуемый шарниром равных угловых скоростей или гранатой) – это неотъемлемая часть трансмиссии переднеприводных машин. Благодаря несложной конструкции, данная деталь позволяет:

Нейтрализовать разницу угловых скоростей при повороте передних колёс (при возникновении угла между ними до 70 градусов).
Равномерно распределить усилие, передаваемое от мотора к передним колёсам.
Организовать комфортный порядок эксплуатации автомобиля с передним приводом, снизив до минимума шум работы трансмиссии (особенно при поворотах) и продлив срок службы многих узлов подвески (резина, диски, рычаги и т. п.).

На сегодняшний день наиболее используемым видом ШРУСов являются те, что работают по шариковому принципу. Намного реже применяются сухариковые, триподные и спаренные «гранаты».

https://youtube.com/watch?v=i1vMpRh_NrM

Вне зависимости от типа конструкции шарниры устанавливаются между основами каждой полуоси автомобиля – колёсами. Как правило, ШРУС состоит из двух частей: внутренней (передаёт вращение от КПП к валу редуктора) и внешней (получает вращение от вала редуктора и перенаправляет его непосредственно к колесу через его ступицу).

Когда нужно проводить замену

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.

Для чего нужен пыльник?

Это специальный резиновый чехол, выполняющий защитные функции. Изготавливаются пыльники в виде гофрированной трубки. При длительной эксплуатации автомобиля на поверхности пыльника появляются различные трещины и обрывы, которые в свою очередь негативно влияют на работу гранаты (так в народе называют ШРУС).

Что такое пыльник ШРУСа

Повреждение целостности пыльника чревато серьезным последствиям, ведь из-за попадания пыли и влаги внутрь механизма повреждаются некоторые его элементы. Можно ли ездить с порванным пыльником ШРУСа? Специалисты отмечают, что эксплуатировать авто с подобной неисправностью крайне не рекомендуется, ведь из-за попадания мелких частиц шарниры могут выйти из строя.

Зачем нужен пыльник гранаты?

Советы профессионалов

Не стоит дожидаться хруста, который образуется во время резкого вдавливания педали газа или на поворотах. Замену пыльника необходимо производить сразу после обнаружения на нем трещин и разрывов. Если игнорировать подобные проблемы, в скором времени может возникнуть разгерметизация гранаты и его загрязнение.

Основным признаком наличия на защитном чехле механических повреждений являются характерные жирные следы смазки, которые могут разлетаться во всевозможные стороны.

Если появилось настораживающее потрескивание, вполне возможно, что потребуется замена не только пыльника, а и всей гранаты. А этот процесс, как вы сами видите, довольно затруднительный.

Помимо этого стоит отметить, что во время таких ремонтных работ затрагивается очень много смежных устройств и механизмов. По этому, если у вас есть некоторые сомнения в собственной компетентности, желательно перестраховаться и обратиться в мастерскую.

Способы проверки внутреннего ШРУСа

«Граната» — простой шарнир, состоящий из 2 полуосей. На него воздействуют несколько сил:

при движении крутящий момент передаёт коробка (передний привод);
при поворотах — рулевое управление;
при прохождении бездорожья — кочки, неровности.

В механизме постоянно присутствует трение, постепенно разрушающее детали. Малейшее попадание пыли внутрь быстро выводит «гранату» из строя. Механизмы вырабатываются, увеличивается зазор между поверхностями, становятся различимы посторонние треск и шумы. Первым сигналом того, что «граната» сломалась, является сильный хруст во время резкого ускорения автомобиля или при переезде через препятствия. Ещё хуже, если шум слышен даже при обычном, прямолинейном движении — тут уже шарнир надо менять срочно.

Ремонт или замена?

Одновременная проверка гофрированной защиты (кожуха) и шарнира проводится на домкрате:

машина устанавливается ровно;
вывешивается одно из колёс — обязательно поставить противооткатный упор;
тщательно осматривается пыльник.

Если резина целая, вокруг нет следов масла — ШРУС в порядке. Если резина порвана, нужно поменять чехол, чтобы внутрь механизмов не попала грязь. Однако сразу приступать к замене кожуха не стоит — нужно продолжить проверку:

задействовать стояночный тормоз (на селекторе должна стоять нейтральная передача);
завести мотор;
выжать сцепление, включить 1-ю скорость;
медленно отпустить муфту, нажимая другой ногой на тормоз, чтобы нагрузить шарнир.

Если одна из внутренних «гранат» повреждена, послышится характерный стук. В этом случае нужно провести замену ШРУСа. С другой стороны, если механизмы не повреждены, а порван только кожух, достаточно ремонта.

Подготовка к замене необходимый инструмент и выбор детали

Замена пыльника ШРУСа без снятия ШРУСа – мероприятие сложное и требующее некоторой подготовки. Подготовительные процедуры проводятся в двух направлениях: приобретение новой детали и подбор стандартного набора авторемонтника.

В первую очередь необходимо купить новый пыльник, который должен быть идентичен старому и полностью подходить к вашему автомобилю. В процессе выбора и приобретения не обращайте особого внимания на материал производства чехла, делайте упор на качественную составляющую продукции, отзывы о ней в интернете или от продавца, а также на репутацию производителя. Новый пыльник должен быть в идеальном состоянии, на его поверхности недопустимо наличие каких-либо сколов, глубоких царапин, порезов и прочих дефектов. Резина или её искусственные аналоги не должна быть слишком жёсткой, на одной из складок она должна без проблем выворачиваться на 360 градусов. Недопустимо, чтобы растягивание вызывало изменения цвета материала.

Что касается инструментов, так тут всё просто. Вам понадобится базовый набор ключей, съёмников и отвёрток для ремонта ходовой части автомобиля. Во многом конечный набор для замены зависит от марки вашего автомобиля. Стоит отметить, что не всегда возможно справиться с заменой пыльника ШРУСа только собственными силами, поэтому желательно подыскать помощника.

Способы проверки внутреннего ШРУСа

«Граната» — простой шарнир, состоящий из 2 полуосей. На него воздействуют несколько сил:

при движении крутящий момент передаёт коробка (передний привод);
при поворотах — рулевое управление;
при прохождении бездорожья — кочки, неровности.

Ремонт или замена?

Одновременная проверка гофрированной защиты (кожуха) и шарнира проводится на домкрате:

машина устанавливается ровно;
вывешивается одно из колёс — обязательно поставить противооткатный упор;
тщательно осматривается пыльник.

задействовать стояночный тормоз (на селекторе должна стоять нейтральная передача);
завести мотор;
выжать сцепление, включить 1-ю скорость;
медленно отпустить муфту, нажимая другой ногой на тормоз, чтобы нагрузить шарнир.

Процедура замены

Прежде чем начинать, стоит посоветоваться со специалистом, который определит степень повреждения элемента. Нужно понять, достаточно ли замены одного кожуха или необходимо менять оба элемента сразу. Во втором случае технология замены другая — придётся снимать вал целиком.

Вот пошаговая инструкция по замене:

поставить автомобиль на ручной тормоз, включить 1 передачу, установить противооткатные упоры под задние колёса;
сорвать гайки с колеса, используя ключ;
медленно приподнять домкратом переднее колесо;
полностью отвинтить колёсные гайки и снять колесо;
отделить тормозной суппорт от диска;
вынуть диск;
теперь ступица — вывернуть гайку;
выполнить снятие шаровой опоры.

Заменить кожух можно на месте, не обязательно снимать полуось. Однако на многих современных иномарках это сделать тяжело, поэтому всё-таки полуось лучше демонтировать. Далее:

разобрать хомуты гофрированного кожуха;
аккуратно стянуть пыльник со стакана;
вытянуть стопорное кольцо;
из стакана достать обойму «гранаты» с шариками (трёхшиповик);

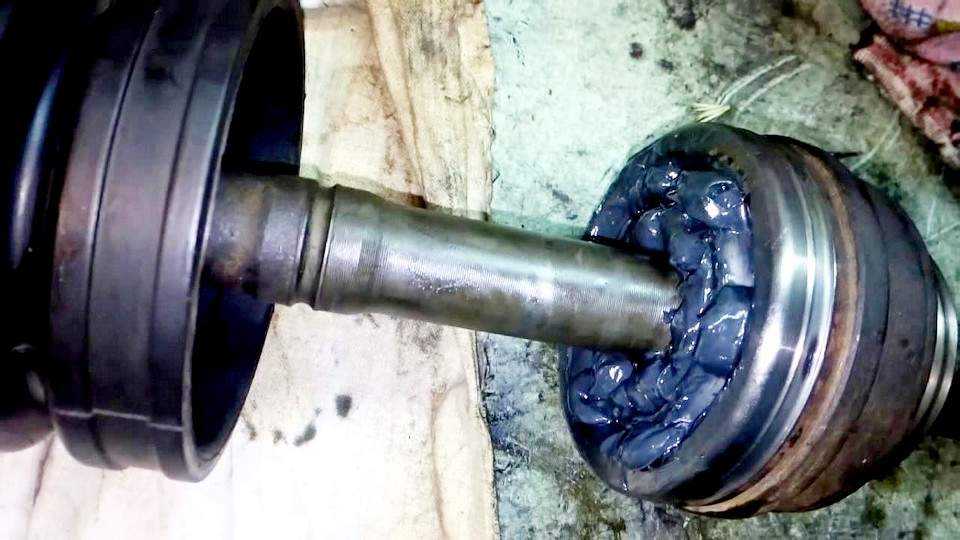

хорошенько очистить шарики от старой смазки, нанести новый равенол в количестве 125 мл;
набить смазку также в новую деталь;
установить на место обоймы с шариками, зафиксировать стопорное кольцо;
надеть новый компонент, затянуть хомут.

Пыльник шаровой опоры

Отличается этот вид пыльников от описанных выше моделей тем, что конструкция их напоминает гриб, где узкая часть плотно прилегает к пальцу, а более широкая расположена на корпусе самой опоры. Для закрепления пыльника используют стопорное кольцо.

Замена пыльника шаровой опоры, имеющего повреждения, осуществляется довольно легко. Необходимо просто рассоединить ступицу и опору, а потом отвёрткой аккуратно подцепить стопорное кольцо. После того, как Вы это сделаете, можно спокойно снять с опоры пыльник. Прежде, чем устанавливать новый пыльник, необходимо как можно тщательнее промыть все поверхности, а также смазать их.

Такие же пыльники используют и для наконечников рулевых тяг – они абсолютно идентичны (и сама конструкция, и способ замены). Размер – это единственное, чем они всё же различаются.

Что делать если пыльник разорвался в дороге

Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.

Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.

Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.

Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.

Что делать, если пыльник порвался в дороге

Ситуация нередкая: в пути вам пришлось поменять колесо и вы заметили, что пыльник порван. Оставлять «все как есть» и следовать до ближайшего автосервиса крайне не рекомендуется: ШРУС – деталь совсем не дешевая, особенно если он стоит на дорогой иномарке. Варианты действий:

Поставьте авто на домкрат (если оно еще не стоит на нем), вытащите через прорыв старую загрязненную смазку и набейте пыльник смазкой до упора, а чтобы она не вывалилась при движении, обмотайте проблемное место полиэтиленовым пакетом и затяните по гофре веревкой.
Замотайте порванный чехол непрозрачным скотчем либо изолентой. Такой «альтернативы», пока пыльник не будет поменян, хватит километров на 500.

В дороге проверяйте, на месте ли ваша «обмотка»: попадание грязи под нее резко сократит срок службы ШРУСа.

Причины и признаки износа пыльника ШРУСа

Чаще всего причиной выхода из строя гранаты становится именно разрыв пыльника. В случае нарушения герметичности граната не защищена от песка, воды и пыли. Помимо попадания посторонних частиц, из гранаты вытекает смазка, что сразу отражается на трении рабочих поверхностей шарнира. В результате этих факторов наблюдается ускоренных износ обоймы, шариков и кулаков. Со временем увеличиваются зазоры и езда сопровождается характерным «хрустом» и стуком. Ремонту шарнир не подлежит, поэтому единственным выходом остается замена ШРУСа.

Осмотрев состояние пыльника визуально, вы сможете легко определить, требует ли он замены. Требуется установка нового чехла, если старый:

•
порван; •
на нем имеются трещины, проколы; •
видны следы масляных пятен;

Осуществить замену необходимо даже при наличии незначительного прокола. Итак, чтобы оценить состояние резинового чехла, необходимо вывернуть руль на максимум, а потом посмотреть на состояние привода и его пыльников.

Если пыльник разорвался по шву, не стоит тратить средства на сверхпрочные клеящие материалы – это лишь отсрочит необходимость замены. И опять же – может привести к выходу из строя шарнира. Замена пыльника шруса без снятия шруса является операцией, требующей совершения меньшего количества операций по снятию-установке сопутствующих деталей, однако заменить сам защитный чехол на снятом шарнире намного проще

Зажимной крепеж

Часть автомобилей европейского производства переведено на использование зажимных хомутов, так как они сочетают в себе надежность и простоту. Для их установки используются специальные клещи для хомутов ШРУСа.

Выполнение размещения хомута на ШРУС происходит в следующем порядке:

Подбирается необходимый диаметр;
Хомут располагается на пыльнике. Устанавливать его следует без перекосов;
Для осуществления обжима используются щипцы для хомутов. В случае их отсутствия можно воспользоваться клещами подходящего размера;
По завершению работ следует проверить надежность фиксации хомута.

Главным преимуществом зажимного крепежа является отсутствие необходимости покупки дорогостоящего специального инструмента. Выполнение работы обычными клещами обеспечит высокую надежность и продолжительную службу.

Использование специальных приспособлений при монтаже ленточного хомута

Чтобы использовать устройство, следует придерживаться плана:

Расположить ленту поверх пыльника;
Вставить ее конец в пропил держателя;
Упереть держатель в замок хомута;
Вращательными движениями начать наматывать ленту на инструмент;
При достаточном натяжении загнуть ленту;
Проконтролировать застёгнутый хомут на правильность монтажа.

Стоимость пыльников

Разброс цен достаточно велик: примерно от 150 до 1000 руб. и выше. Все зависит от марки автомобиля и производителя детали. Неоригинальные запчасти стоят дешевле. Однако бывает и так, что стоимость завышена неоправданно: например, из-за бренда. Так, цена чехлов к «Тойота Лэнд Круизер» доходит до 8000 руб. То же самое можно сказать и об иных престижных автомарках. Но далеко не все владельцы машин горят желанием платить такие деньги за, в сущности, обыкновенную резинку, пусть и высокого качества. Поэтому многие просто подбирают чехлы от других авто, подходящие по размеру и стоимости.

Причины разрыва пыльника:

постоянная езда по воде и грязи;
большая нагрузка на скручивание (регулярные резкие повороты);
неосторожный (непрофессиональный) ремонт деталей подвески.

Неисправности в пыльнике ЩРУСа

Причиной их возникновения способно стать, если в щрус попадет пыль или грязь в самых незначительных количествах.

Если при повороте автомобиля слышен звук, напоминающий хруст, то это будет весомым признаком, того, что имеет место именно такая поломка. Это является первым «звоночком», указывающим на необходимость осмотреть щрус и его составные части.

К сожалению, некоторые не оказывают должного внимания резиновым чехлам, которые называют пыльниками. А делают они это совершенно напрасно

Надо периодически оказывать им внимание и подвергать осмотру. А ведь для этого совершенно не потребуется какого-то особого оборудования

Достаточно лишь визуального осмотра, который позволит определить наличие дефектов различного характера.

Замена ШРУСа

Для ремонта машина загоняется на яму или подъемник либо устанавливается на ровной площадке и стопорится при помощи противооткатных упоров, блокирующих задние колеса. Рычаг коробки передач переводится в положение первой скорости.

Последовательность работ зависит от того, какой ШРУС требуется заменить – внешний или внутренний. Специалисты считают, что лучше менять оба узла сразу, поскольку тогда не придется повторно делать одну и ту же работу. Но в любом случае сначала нужно снять с машины полуось и разобрать ее. Это делается так:

Используя баллонный ключ, ослабляем колесные болты переднего колеса со стороны поломки.
Ставим под порог домкрат.
Для удобства работы выкручиваем сливную пробку и сливаем немного масла с коробки передач.
Чтобы при проведении ремонта машина не сорвалась, поднимаем колесо и устанавливаем под авто кирпичи, пенек или две старые покрышки.
Выкручиваем колесные болты и снимаем переднее колесо.
Ослабляем ступичную гайку колеса – вставляем головку на 30 и присоединяем к ее концу ключ. Вставляем в противоположную часть ключа трубу и, используя ее как рычаг, отворачиваем гайку и вынимаем ее. Вместо трубы можно использовать монтировку.
Откручиваем болты, прикрепляющие внешний ШРУС к валу основной передачи.
Снимаем с машины полуось вместе с обоими ШРУСами.
Пользуясь техническим справочником или собственным опытом, разбираем полуось. С помощью специального съемника удаляем стопорные кольца, фиксирующие ШРУСы на валу.

Затем приступаем непосредственно к замене ШРУСов:

Отворачиваем гайку фиксации тормозного суппорта, снимаем его и убираем в сторону.
Откручиваем крепеж нижней шаровой опоры и снимаем ступицу с поворотного кулака.
Выкручиваем ступицу и, используя молоток, выбиваем внешний ШРУС, крутя его по полуоси. Чтобы выбить ШРУС из фиксатора, не нанеся ущерба шлице полуоси, используем деревянный брусок, через него легко постукиваем молотком.
Отворачиваем манжету крепления пыльника внутреннего ШРУСа.
Стягиваем по приводному валу старый пыльник и манжету и выбрасываем.
Снимаем корпус, три ролика и стопорное кольцо, фиксирующее 3-лучевую вилку на валу.
Поворачиваем колеса до предела и выбиваем из трансмиссии внутреннюю «гранату».
Устанавливаем новые «гранаты» вместе с пыльником и манжетой, предварительно смазав, и фиксируем в ступице. Иногда бывает сложно вернуть на место трипоидный внутренний ШРУС, так как ролики не попадают в канавки с первого раза. Тогда нужно просто повращать приводной вал: через несколько витков запчасть встанет на место.

После монтажа ШРУСов на полуось ставим ее назад на автомашину в обратном порядке действий. Снимаем машину с домкрата и обязательно туго затягиваем ступичную гайку и болты внешнего ШРУСа, которыми он крепится к валу основной передачи. Затем гайку контруем. Не забываем добавить трансмиссионное масло.

Если же «граната» исправна, но ослабло ее крепление к валу авто, просто закручиваем болты, удерживающие механизм. Закручивание болтов обязательно производится с усилием. Сила затяжки должна соответствовать требованиям завода-изготовителя. Иначе спустя какое-то время «граната» снова разболтается, а это грозит новыми затратами на исправление неполадки и аварийной ситуацией на трассе.

Заключение

Регулярный осмотр и своевременное устранение неполадок в машине поможет снизить риск ДТП и позволит автовладельцу остаться водителем, а не превратиться в пешехода.

Контролируйте, чтобы под резиновые хомуты шарниров не попадала грязь и вода, и тогда этот механизм прослужит довольно долго. И никогда не оставляйте без внимания хруст, ведь последствия могут быть весьма печальными. Для ремонта по возможности используйте оригинальные запчасти.
