Как определить вмт и такт сжатия в первом цилиндре двигателя

Когда необходимо регулировать впрыск

На заводе для регулировки ТНВД есть специальный станок. Поэтому он неплохо работает без регулировок. Но, бывают случаи, когда после каких либо ремонтных работ, приходится регулировать угол впрыска, например:

  • После замены газораспределительного ремня
  • Снимали ТНВД, и не можете установить его шкив по специальным отметкам.
  • Любые другие неизбежные ремонтные работы, нарушившие регулировку угла впрыска.

Напомню вам, дорогие читатели, что для полной регулировки ТНВД нужен специальный стенд. Поэтому разбирать его по деталям или вращать все имеющиеся на нем винты просто глупо. Вы разрегулируете устройство настолько, что потом без стенда уже никак не получится обратно настроить работу мотора. Поэтому не понимая что и зачем крутить не трогайте сами винт полной нагрузки насоса и прочие винты, потому что обратно вы их настроить не сможете. Вам ведь не нужны лишние проблемы и расходы?

Полезные рекомендации

Регулировать зажигание на дизельном движке можно такими способами:

  • Регулировка по отметкам, если они есть.
  • Подбор впрыска опытным путем.

Как научиться регулировать Зазоры клапанов на КамАЗе

Подробная инструкция по регулировке тепловых зазоров клапанов на двигателе КАМАЗ – 740 носит справочно информационный характер. Руководствуясь данными этой статьи не возможно быстро и качественно отрегулировать тепловые зазоры клапанов на автомобиле КАМАЗ.

За подробной информацией по регулировке клапанов обращайтесь в нашу компанию.

Помимо сервисного обслуживания мы занимаемся продажей грузовых автомобилей МАЗ и Камаз.

По всем вопросам, связанным с продажей автотехники обращайтесь по тел:

Ниже вы можете посмотреть автомобили в наличии:

Цены действительны до конца Февраля. Посмотреть все акции

Подготовка автомобиля

Установите автомобиль на смотровой канаве или на ровной площадке. Не забудьте поставить автомобиль на ручной тормоз или используйте противооткатные устройства. Поднимите кабину и зафиксируйте ограничитель подъёма кабины крючком-защёлкой.

Подготовка двигателя и инструментов

Дайте двигателю остыть. Снимите клапанные крышки, так быстрей остынут коромысла и стержни клапанов. На топливном насосе высокого давления (ТНВД), рычаг останова двигателя установите в положение «останов» во избежание случайного запуска двигателя. Приготовьте следующие инструменты:

  • Ключ-13
  • Ключ накидной-14
  • Отвёртку
  • Ломик-пруток диаметром 10мм. (можно использовать большую крестовую отвёртку — поставляется заводом в наборе инструментов)
  • Набор щупов
  • Лампу-переноску

Установка поршня первого цилиндра в ВМТ

Проверьте затяжку болтов крепления головок блока цилиндров, при необходимости подтяните болты. Шток фиксатора маховика нужно приподнять и повернув на 90 градусов, отпустить. Под действием пружины шток фиксатора опустится и упрётся в маховик. Если фиксатор загрязнён, разработайте шток, в противном случае, фиксатор нужно выкрутить и промыть в дизтопливе. Спуститесь под автомобиль, снимите крышку лючка картера маховика, крышка имеет продолговатый вид и крепится двумя болтами М8. Возьмите ломик-пруток, вставьте его в отверстие в маховике (освещайте лючок лампой-переноской) и вращайте маховик по ходу работы двигателя, т.е. по часовой стрелке, если смотреть на него спереди двигателя (нижний край ломика движется от бака к аккумуляторам). Вращать нужно без рывков, до тех пор, пока шток фиксатора не опустится в паз маховика. Когда маховик застопорится, вылезьте из-под машины и посмотрите на ведущую полумуфту привода ТНВД, метки на фланце ведущей полумуфты и торце корпуса муфты опережения впрыска топлива, должны находиться сверху. Если меток нет, значит, они находятся внизу и нужно провернуть маховик ещё на один оборот по ходу. Для этого выведите шток фиксатора из паза маховика и проверните маховик на один оборот. Маховик имеет 12 выступов с отверстиями, поэтому проворачивая маховик, можете считать отверстия. Когда дойдёте до 12-го отверстия, нужно снова опустить шток фиксатора. Доведите двенадцатое отверстие до края лючка, но шток фиксатора ещё не войдёт в паз маховика. Вставьте ломик в тринадцатое (это будет уже первое) отверстие и медленно начинайте вращать маховик, так же по ходу, и вначале вращения, шток войдёт в паз. Опять смотрите на ведущую полумуфту и на наличие меток, если метки находятся вверху, а пружины клапанов первого и пятого цилиндров находятся в отжатом состоянии, значит, вы сделали всё правильно и пора приступать к регулировке клапанов. Выведите шток из паза и, повернув на 90 градусов, оставьте в верхнем положении фиксатора.

Операции по установке первого цилиндра Лада Ларгус в ВМТ

Для установки поршня 1-го цилиндра двигателя К7М в положение ВМТ такта сжатия выполните следующее. 1. Снимите правое переднее колесо. Ослабляйте затяжку болтов крепления колеса только на стоящем на земле автомобиле. Если работаете на смотровой канаве или эстакаде, подложите упорные бруски под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору.

3. Снимите ремень привода вспомогательных агрегатов (см. « »). 4. Снимите правую опору подвески силового агрегата (см. « «). 5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма…

6. …и снимите крышку.

7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива…

8. …до момента совмещения метки на зубчатом шкиве распределительного вала с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia». Помимо меток на шкиве, на ремне привода газораспределительного вала краской нанесена риска А, которая при установке фаз газораспределения также должна быть совмещена с меткой на шкиве.

9. Выверните болт крепления шкива привода вспомогательных агрегатов…

10 … и снимите шкив

11. Проверьте совпадение меток на зубчатом шкиве коленчатого вала и на блоке цилиндров. Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

Для установки поршня 1-го цилиндра двигателя К4М в положение ВМТ такта сжатия выполните следующее.

Вам потребуются: торцовые головки «на 15», «на 18»,ТОRХ 14, ключ«на 13», отвертка с плоским лезвием…

фиксатор коленчатого вала

и фиксатор распределительных валов.

Рис. 1 Фиксатор коленчатого вала Лада Ларгус

Рис. 2 Фиксатор распределительных валов

При отсутствии специальных фиксаторов можно изготовить их по эскизам, приведенным на рис. 1 и 2.

1. Снимите правое переднее колесо. 2. Снимите верхнюю часть правого брызговика двигателя 3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода генератора и помпы»). 4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата Лада Ларгус»). 5. Выверните три болта А и отверните две гайки Б крепления верхней крышки привода газораспределительного механизма.

6. Снимите верхнюю крышку ремня привода газораспределительного механизма.

7. Вращая коленчатый вал по часовой стрелке за болт крепления шкива…

8. …установите метки на шкивах распределительных валов с логотипом «Renault» так, чтобы они немного не доходили до верхней точки.

9. Выверните головкой ТОRХ Е14 пробку отверстия для установки фиксатора коленчатого вала. Пробка находится на блоке цилиндров спереди по направлению движения автомобиля, в районе 1-го цилиндра.

10. Вверните в отверстие фиксатор коленчатого вала.

11. Доверните коленчатый вал двигателя до упора.

Для того чтобы зафиксировать в ВМТ распределительные валы, выполните следующие операции.

1. Снимите глушитель шума впуска (см. «Замена фильтрующего элемента воздушного фильтра»).

2. Подденьте отверткой с плоским лезвием заглушки распределительных валов…

3. …и выпрессуйте их из задней части головки блока цилиндров. Заглушки распределительных валов при сборке заменяйте новыми.

4. При правильной установке поршня 1 -го цилиндра в положение ВМТ такта сжатия пазы на концах распределительных валов должны занимать горизонтальное положение и быть смещены вниз относительно оси распределительных валов.

5. Зафиксируйте распределительные валы в этом положении фиксатором распределительных валов. Если пазы заняли неправильное положение и установить фиксатор невозможно, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо переустановить ремень привода газораспределительного механизма.

Установка ВМТ нужна при замене ремня газораспределительного механизма и при других ремонтных работах по двигателю

На двигателях K7J, K7M и K4M отсчет цилиндров ведется от маховика.

Установка ВМТ поршня первого цилиндра дизельного двигателя

Инструмент:

  • Приспособление МР-301
  • Приспособление Т10050

Примечания:

Поворачивайте коленчатый вал только по часовой стрелке (в сторону вращения вала) за болт крепления шкива привода генератора. Запрещается проворачивать коленчатый вал за шкив распределительного вала.

Установка поршня первого цилиндра в положение ВМТ такта сжатия необходима для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения.

Выставляйте ВМТ по меткам на шкивах распределительных валов, так как при установке по метке на шкиве привода генератора в ВМТ может оказаться поршень либо первого, либо четвертого цилиндра. Установив ВМТ по шкиву распределительного вала, убедитесь в совпадении меток на шкиве привода генератора или шкиве коленчатого вала. Если они не совпадают, значит, нарушена установка фаз газораспределения, в этом случае снимите ремень привода распределительного вала и поверните коленчатый вал до совпадения меток.

C – отверстие блока цилиндров;

1 – метка (стрелка) на задней крышке ремня привода распределительного вала должна совпасть с впадиной между двумя выступами на ступице шкива распределительного вала;

2 – приспособление МР-301 должно войти в отверстия шкива и головки блока;

3 – приспособление Т10050 для установки в ВМТ коленчатого вала должно войти в отверстие С блока цилиндров, при этом метки на приспособлении и шкиве должны совпасть.

Поршень первого цилиндра устанавливают в положение ВМТ такта сжатия так же, как поршень бензинового двигателя по нижеприведенной схеме.

1. Снимите верхний кожух двигателя, как описано здесь.

2. Отстегнув защелки, снимите верхнюю крышку ремня привода распределительного вала.

3. Проверните коленчатый вал так, чтобы отверстия в шкивах распределительных валов расположились напротив друг друга, как показано на рисунке.

4. Проверьте совпадение меток 1 на шкиве привода генератора и 2 на нижней крышке ремня.

Метки ВМТ дизельного двигателя 1,9 л, 74 кВт TDI показаны на рисунке в начале статьи.

Источник

ВМТ — Верхняя мертвая точка

  • 57 8 43k
  • 121 2 105k

Калькулятор перевода давления в барах на МПа, кгс и psi

Онлайн конвертер чтоб перевести давление в мегапаскалях (мПа) на килограммы (кгс см2), бар, фунт силы (psi) и атмосферы

Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.

Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.

Рабочий цикл поршня

Зачем нужна ВМТ

Чтобы двигатель работал правильно, все его детали должны работать относительно друг друга в определенной последовательности. Когда поршень в первом цилиндре выставляют в ВМТ, клапаны этого цилиндра в этот момент закрыты. Именно таким образом все фазы газораспределения выставлены правильно.

Установка поршня в ВМТ — основная процедура для большинства работ по ремонту и настройке двигателей.

Когда нужно определять

Установка поршня цилиндра в ВМТ используется при процедуре определения угла опережения зажигания, замене ремня и/или шкивов ГРМ, регулировке зазора в механизме привода клапанов.

Также она необходима при регулировке фаз газораспределения (углов открытия и закрытия впускных и выпускных клапанов, углов опережения подачи, углов открытия пусковых клапанов и золотников управления пуском).

Эта процедура обязательно проводится при ремонтах двигателя с его разборкой (например, при капитальном ремонте).

Как определяется ВМТ

По умолчанию установка ВМТ производится для поршня первого цилиндра. Для этого используются метки на корпусе двигателя и метки на шкивах коленчатого и распределительного валов. Также есть метки ВМТ на маховике, а в дизельном двигателе часто и на ТНВД. Если метки не совпадают, то нужно аккуратно прокрутить коленвал ключом по часовой стрелке.

Метка для выставления ВМТ на маховике

Метка для ВМТ на шкиве распредвала

Что будет если ВМТ установлена неправильно

Когда поршень первого цилиндра правильно установлен в ВМТ такта сжатия, клапаны этого цилиндра полностью закрыты. В это время второй и третий цилиндры находятся в НМТ (нижней мертвой точке), а их клапаны полностью открыты.

Поэтому если установить ВМТ неправильно, то нарушатся фазы газораспределения и двигатель будет работать неправильно. При сильном нарушении машина не будет заводиться. Если поршень установлен с небольшим отклонением от ВМТ, то двигатель будет работать нестабильно: уменьшается его мощность, появляются стуки, вибрация, повышенный расход топлива, ускоренный износ элементов цилиндро-поршневой группы и слабая реакция на педаль газа.

Как выставить ВМТ

Проверка ВМТ первого цилиндра компрессометром

Установка поршня в ВМТ происходит по меткам. Медленно проворачиваем коленвал, только по часовой стрелке и только за болт крепления коленвала.

Когда метка на шкиве коленвала совпадет с меткой на задней крышке ремня привода распредвала, а метка на шкиве распредвала совпадет с меткой на корпусе блока цилиндров, поршень находится в ВМТ.

Для того, чтобы убедиться в том, что поршень установлен в верхней мертвой точке именно на такте сжатия, нужно вывернуть свечу и вставить туда компрессометр. Повышение давления укажет на такт сжатия. Если метки совпали, а давление не растет, значит поршень находится в конце такта выпуска и нужно аккуратно вручную провернуть коленвал еще на полный оборот в 360°. Если нет возможности использовать компрессометр, то можно использовать любой тупой предмет, который перекроет свечное отверстие и позволит услышать шипение выходящего воздуха.

  • ГРМ (газораспределительный механизм)
  • Поршень
  • Маховик

Еще больше полезных советов в удобном формате

Как выставить ГРМ без меток? Пример на 8 кл двигателе

27 комментариев к записи “ Как выставить ГРМ без меток? Пример на 8 кл двигателе ”

здравствуйте подскажите пожалуйста. я все так как на видео но машина не заводится. что я не так делаю?

Добрый день! А как правильно выставить на v6 3.5 dodge 1994? Есть искра, впрыск. метка на одной голове на зуб ушла. Ошибок нет. Двиг не запускается. Заранее благодарен

Здравствуйте! А если шестерня распредвала и сам распредвал соединены через муфту?

Привет!а если 16 клапанов и 1 распредвал…правильно было назвать(пример на двигателе с 1 распредвалом)…да-да…

Двигатель запоротый. Компресии 0

подскажите а на двигателе 2.0 инжектор те же метки?

как работает двигатель (может ли троить? компрессия пропадет?) при несовпадение меток

Парни, все понятно. А метка на шкиве трамблера, тут как быть?

здравствуйте можно вопрос. у меня гольф 2 двигатель 1,3 аву. распредвала метки не нашел по своему поставил но первого заводится. но патом еле заводится. как думаете клапан согнулся или зажигания сбитый?

у меня похожый двыжок но на голове выхот к радиатору между 1 — 2 целиндром ето что за двыжок

Привет. На дизельном двигателе с толкателям и коромыслами как это дело настроить метка не виднана коленвала двигатель на машине

А если розпредвалом перезкочити 1 зуб потряхувати двіжком буде

автор ошибается эти шестерни не подходят на дизель))на дизеле шестерни под конус идут))

крышку распредвала надо затягивать метрическим ключём или от руки можно?

и про натяжитель так классно пошутил…

Привет!А на 5 -и цилинровам так же?Можно и по первому!Там даже через горловину видно!

Сможете сказать а инжекторе можна так выставить? а то думаю у нее датчик холла же

Здравствуйте к Вам вопрос,у меня об 2,6. Ауди. машина стала глохнуть на холостых. если она сама заглохла то потом ‘можно долго маслать по несколько раз. Почему она так себя ведёт или надо держать Чкаловские обороты 1500-2000 чтобы не заглохла. Или бывает так только делаешь нажим газа опять глохнет . Подскажите в чём может быть проблемы?

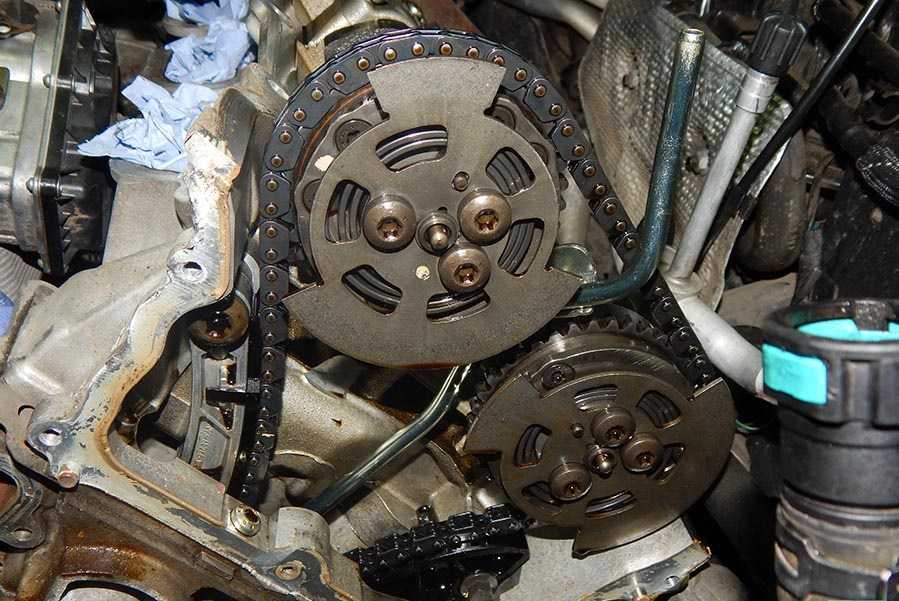

Как правильно устанавливать метки ГРМ

Большинство автомобилистов знают, что газораспределительный механизм бензиновых и дизельных моторов представляет собой довольно-таки важный узел автомобиля. В силу специфики работы ГРМ имеет ряд типичных поломок, основной из которых по праву считается замена привода, соединяющего коленвал и распредвал. На многих машинах он выполнен ремнём из качественной резины, менять который необходимо каждые 50-60 000 километров, но и цепной привод также имеет место быть и иногда требует освежения. Особых сложностей процедура замены не имеет, однако выставление установочных меток ГРМ нередко вызывает у автомобилистов некоторые проблемы

Дабы подобных не возникло у читателей нашего ресурса, в сегодняшней статье обратим внимание на порядок выставления меток ГРМ, особенности этого процесса и его сущность. Готовы? Тогда внимательно читайте представленный ниже материал

Как определить ВМТ без использования меток
