Ремонт бокового зеркала приоры

Зеркальные элементы Лада Приора

Комплект зеркальных элементов (стекол) старого образца с нейтральным антибликом и обогревом на Лада Приора

Комплект зеркальных элементов (стекол) старого образца с голубым антибликом и обогревом на Лада Приора

Зеркальный элемент (стекло) старого образца с нейтральным антибликом и обогревом на Лада Приора

Комплект зеркальных элементов (стекол) нового образца с обогревом и голубым антибликом на Лада Приора 2

Зеркальный элемент (стекло) нового образца с обогревом и нейтральным антибликом на Лада Приора 2

Зеркальный элемент (стекло) ДААЗ с обогревом и нейтральным антибликом на Лада Приора

Зеркальный элемент (стекло) старого образца с голубым антибликом и обогревом на Лада Приора

Нагревательный элемент в боковое зеркало на Лада Приора

Комплект зеркальных элементов (стекол) ДААЗ с обогревом и нейтральным антибликом на Лада Приора

Комплект зеркальных элементов (стекол) нового образца с обогревом и нейтральным антибликом на Лада Приора 2

Зеркальный элемент (стекло) нового образца с обогревом и голубым антибликом на Лада Приора 2

Зеркала на приору с поворотниками и без: артикул, цена, установка

› Приороведение

Хороший обзор важен для безопасного вождения автомобиля. Во время движения водителю всегда приходится «держать руку на пульсе», чтобы не попасть в неприятную ситуацию (ДТП). Боковые зеркала на Приору изначально сделаны довольно неплохо – угла обзора достаточно, чтобы сидеть неподвижно при движении задним ходом, или перестроении.

Это не шутка, реально как в крузаке обзор. После Приоровских сажусь в другие машины и мне не хватает родного обзора. Зеркала на Приору бывают с поворотниками (повторителями) это Special Edition версия Лада (люкс) автомобилей Приора. Цена таких естественно дороже но не намного рублей на 900. Их можно поставить на обычную Приору.

Поворотники в зеркала это новомодная тема и смотрится красиво, да и практично.

Боковые зеркала автомобиля Приора 1 подверглись совершенствованию вместе с рестайлингом машины. В версии СЕ люкс, которая является по сути самой дорогой и полной комплектацией автомобиля, поменялись эти девайсы, машина стала еще удобнее «для водителя». Некоторые покупают такие зеркала SE на Приору 2 и ставят себе даже, если изначально покупал машину с более экономной комплектацией.

Кто же не ощущал кайф от использования машины после десятки, или классики, отмораживая зимой машину — подогрев вроде обычное дело, но на Вазе такого не было. Обогрев зеркал автомобиля Приора реализован спиралями. Часто включая подогрев в мокрую погоду, на них образуется след. Несмотря на это за 6 лет использования, они у меня не выгорели.

Подключение зеркал автомобиля Приора следует выполнить по следующей схеме:

зеленый провод подходит к черно-зеленому;
красный провод – к сине-красному;
синий провод подключить к черно-синему;
коричневый провод – к красно-синему (вторая колодка);
черный к черному проводу (вторая колодка; Это «минус» для повторителей и обогрева).

Если Вы меняете эту деталь зимой, когда температура внешнего воздуха опускается ниже нуля, придется аккуратнее обращаться с зеркальным элементом. Как только Вы его снимите, следует подогреть его, используя фен или тепловую пушку. Поверхность может покрыться сколами, «лопнуть», так что останется бесполезным.

К замене придется приготовиться заранее, достав нужные инструменты.

Мы в контакте: Задай вопрос — получи ответ! Лайфхак: боковые зеркала на Приору — снятие и установка Ссылка на основную публикацию

Как приклеить зеркало заднего вида к лобовому стеклу автомобиля

Необходимость в демонтаже зеркала заднего вида возникает не часто, в основном при аварии, столкновении, ударе со встречным транспортом.

Многие владельцы авто сетуют на отсутствие методической информации о снятии зеркала заднего вида Лада Веста.

В помощь водителям рассмотрим основные моменты при демонтаже:

Открыть капот.
Снять клеммы с аккумулятора.
Широко открыть двери водителя и переднего пассажира.
Снять верхнюю и нижнюю пластиковые накладки.
Нажать на металлический фиксатор, сдвинуть зеркало вверх с крепления.

Водителю на заметку!

В «люксовой» комплектации Лада Веста зеркало заднего вида (далее — ЗЗВ) установлено с датчиком дождя и света. Нужно сдвигать крепление зеркала вверх. Во всех остальных комплектациях сенсоры не установлены, сдвигать крепление нужно вниз.

Эту информацию учитывайте при замене ЗЗВ, чтобы не повредить оборудование. Многие мастера не знают тонкостей крепления салонного зеркала, чем выводят из строя два цифровых датчика.

Процедура разборки

Когда конструкцию удалось снять, можно приступать к разборке. Если она требуется, конечно же. Возможно, вы нашли новое зеркало, цена которого вас полностью устраивает. Тогда этот пункт можно пропустить.

При необходимости разобрать элемент, отталкиваемся от того, внутренний он или наружный.

Салонное зеркало разбирается следующим образом:

находится место, где соединяется стекло и корпус;
вставляется отжим;
надавливается с небольшим усилием;
появляется щель;
медиатором проходимся по всей длине щели;
корпус разделяется на 2 части;
убирается зеркало;
все остальное расположено под ним;
проводим необходимые работы.

Также может потребоваться разборка автомобильного бокового зеркала

Не принципиально важно, левого или правого

С помощью фена прогревается зона соединения корпуса и стекла;
Не нагревайте до высокой температуры. Используйте бытовой фен на средней мощности;
Плоской отверткой разделяется корпус на 2 части;
Иногда требуется отогнуть клеммы;
Если боитесь повредить зеркало, обмотайте инструмент изолентой;
На некоторых авто необходимо немного прижать зеркало в центр и повести в сторону;
Аккуратно извлекается стекло;
Выкручивается винт с пластиковой рамы, если он есть;
Под рамой видим весь механизм;
Отверткой снимается сломанная конструкция, меняется на новую.

Все, работы практически завершены. Но поскольку мы все разобрали, поменяли необходимые компоненты, теперь требуется собрать конструкцию и установить обратно на автомобиль.

Обзор цен производителей

Наименование / каталожный артикул	Цена в рублях
LadaVesta и Lada XRAY, Renault Megane 3 с датчиками света и дождя (8200000509)	От 2000 — 2200
Отражатель без датчиков света и дождя (7700838529)	От 1200
*цена указана состоянием на 05.04.2019 года.

Вывод

Самостоятельно заменить зеркало в автомобиле Lada Vesta достаточно просто. Задача выполняется в течение 10 минут. Сложность может возникнуть при покупке оборудования. Уточните модификацию авто, наличие предустановленных датчиков дождя, света. Существенных отличий между отечественными и зарубежными комплектующими нет. Владелец технического средства выбирает исходя из личных предпочтений.

Обратная сборка

Скажу сразу, что сборка осуществляется просто в обратной последовательности проведенных ранее демонтажных работ. Потому отдельно рассказывать об этом не вижу смысла.

С зеркалами на специальных крепежных кронштейнах все также предельно просто. Остается лишь закрутить крепеж и зафиксировать зеркало на потолке или сбоку автомобиля.

А вот что действительно сложнее, так это клеить автомобильное зеркало. Для начала выберите подходящий состав. Бытовой суперклей или клейкая лента двухстороннего типа не подойдет. Проверено множеством автовладельцев. Лучше спросите подходящий клей в магазине автозапчастей. Если нашли, для приклеивания нужно:

выбрать теплый и солнечный день без высокой влажности;
создать в гараже температуру на уровне 25-27 градусов;
удалить с корпуса все загрязнения и следы старого клея;
немного пройтись по месту соединения наждачкой;
зачистить наждачкой место склейки на зеркале;
обезжирить все поверхности;
нанести на держатель клей необходимым тонким слоем;
распылить купленный активатор на участке крепления;
приложить стекло к поверхности;
прижать зеркало к стеклу;
держать столько, сколько сказал производитель клея;
удалить остатки использованного активатора и клея с вашего зеркала и также самого держателя;
поставить всю конструкцию на законное место;
пользоваться согласно предназначению.

Основные неисправности

Дополнения к обычному зеркальному элементу делают вождение еще более комфортным. Повторитель на всякий случай дает невнимательным участникам движения понять, куда собирается двигаться водитель. Обогрев своевременно испарит влагу – дождевые капли, и не даст оставить разводы, которые искажают изображение. Следующие неисправности могут встретиться при эксплуатации машины:

Крепеж расшатался. Каждую деталь придерживает несколько крепежей в разных точках. Они могут расшататься так, что подтягивать их будет бесполезно. Все будет зависеть от серьезности повреждений. В некоторых случаях достаточно будет замены крепежа.
Не работает обогрев. Проверьте подключение колодок проводов. Возможно, соединения проводов достаточно укрепить, чтобы они больше не отходили.
Электропривод не работает. Настраивать положение зеркальных устройств, сидя на своем месте, намного удобнее, чем делать это вручную. Проверьте проводку.
Повторитель поворотника. Если не работает повторитель, значит, сигнал не доходит до него. Проблема, опять же, в проводке.
Разбитый зеркальный элемент. Достаточно будет заменить его на новую деталь, но во время замены стоит быть предельно аккуратным

Важно не допустить попадания осколков под крышку.

Как приклеить салонное зеркало к лобовому стеклу

Для начала следует определиться с клеем, который мы собираемся использовать.

Каким клеем нужно пользоваться

Главное правило: клей, удерживающий салонное зеркало на лобовом стекле, должен быть двухкомпонентным. Да, существует множество разновидностей универсального клея. Но в данном случае универсальный клей не подойдёт. Дело в том, что двухкомпонентный клей отлично выдерживает резкие перепады температур, повышенную влажность, а главное — вибрацию. Вывод: зеркальный элемент не должен клеиться на универсальный клей.

Есть и второй вариант: воспользоваться светоотверждаемым клеем. Это субстанция, которая быстро «схватывается» под воздействием солнечного света. Такой клей можно приобрести в специализированных автомагазинах. Но у него есть серьёзный минус: для работы с ним требуется мощная ультрафиолетовая лампа, без которой надёжного склеивания не добиться. Некоторые автолюбители утверждают, что можно обойтись и без неё, достаточно просто приклеивать зеркало солнечным летним днём. Но надёжной такую склейку назвать нельзя.

Вывод прост: лучшим и наименее хлопотным вариантом для приклеивания зеркала является двухкомпонентный клей. Например, Loctite 37438, который в последнее время стал невероятно популярен. Кстати, его иногда используют для приклеивания видеорегистраторов, у которых ослабло крепёжное устройство.

Как закрепить зеркальный элемент

Чтобы зеркало надёжно держалось на лобовом стекле, необходимо действовать по следующему алгоритму:

Выбирается место установки зеркала. Оно должно быть приклеено в центре стекла, на одинаковом удалении как от пассажира, так и от водителя.
Лобовое стекло очищается от загрязнений. Вначале это делается с помощью ветоши, затем поверхность стекла протирается спиртом.
Зеркало разбирается так, как указано выше (ведь, по сути, к стеклу необходимо приклеить лишь кронштейн, на котором зеркало будет установлено).
Тонкий слой клея наносится на кронштейн и на лобовое стекло. После этого необходимо подождать как минимум 15 секунд.
На кронштейн салонного зеркала наносится клей
Затем кронштейн устанавливается на лобовое стекло и слегка придавливается вручную (а если решено устанавливать зеркало целиком, без разборки, тогда после установки его нужно дополнительно зафиксировать скотчем, который будет поддерживать зеркало, пока клей не схватится).
Салонное зеркало приклеивается к лобовому стеклу
Клей должен как следует высохнуть, так что в течение суток ездить на машине нельзя.

Установка устройства на кронштейне с болтовым креплением

Далеко не на всех современных автомобилях салонные зеркала приклеиваются к лобовому стеклу. В некоторых случаях кронштейн зеркала крепится по старинке: болтами к потолку. В этом случае действовать нужно так:

Зеркало вместе с крепёжным кронштейном устанавливается в потолочную нишу и придерживается рукой.
Салонное зеркало устанавливается в нишу и придерживается рукой
В отверстия вставляются саморезы и закручиваются с помощью крестовой отвёртки.
Гнёзда с установленными саморезами закрываются пластиковыми заглушками (при условии, что таковые предусмотрены в конструкции кронштейна).

Это интересно: Нарушения однофамильцев

Как поменять зеркала на автомобиле

Если вы собрались менять зеркала на Митсубиси Лансер 10 в зимнее время, то данную процедуру обязательно нужно делать в достаточно теплом помещении. Снимается зеркало исключительно с внутренней стороны дверцы машины. Поэтапно это будет выглядеть следующим образом:

Снимается заглушка. Она крепится с помощью трех защелок. Их нужно максимально аккуратно вывести из зацепления и при этом не повредить другие части двери автомобиля.
Затем нужно снять внутренний кожух, прикрепленный с помощью шурупов. На данном этапе стоит воспользоваться крестовой отверткой.

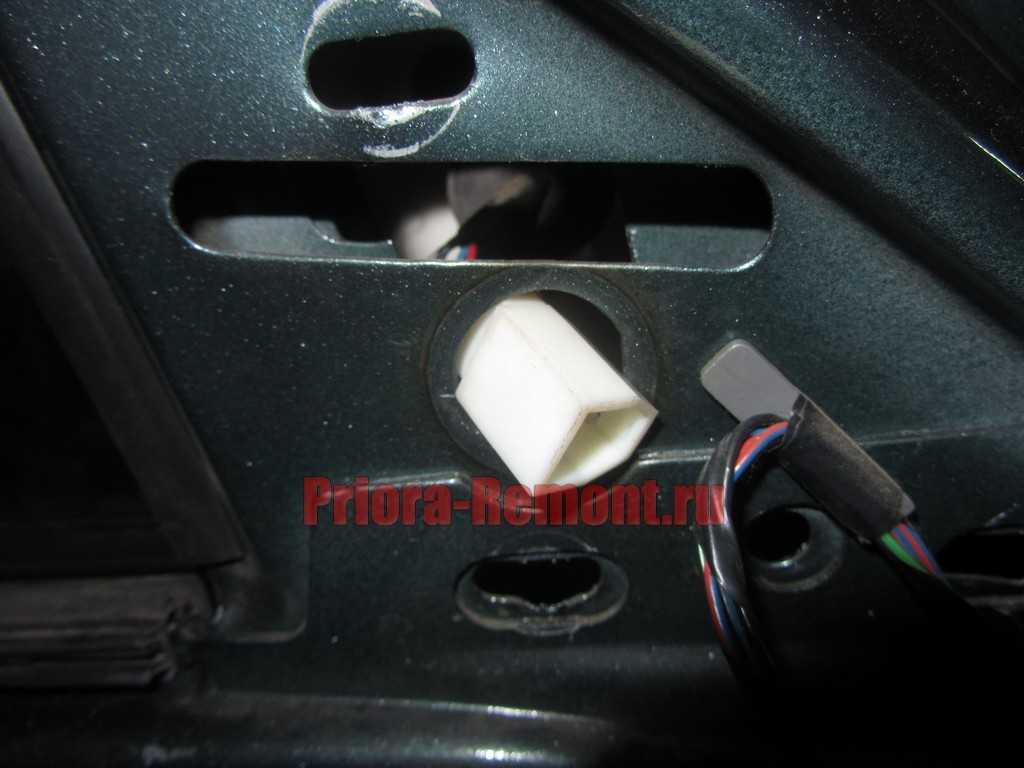

Дальше отсоедините колодку (она присутствует только в том случае, если есть реле обогрева или электропривод для регулировки подогрева).

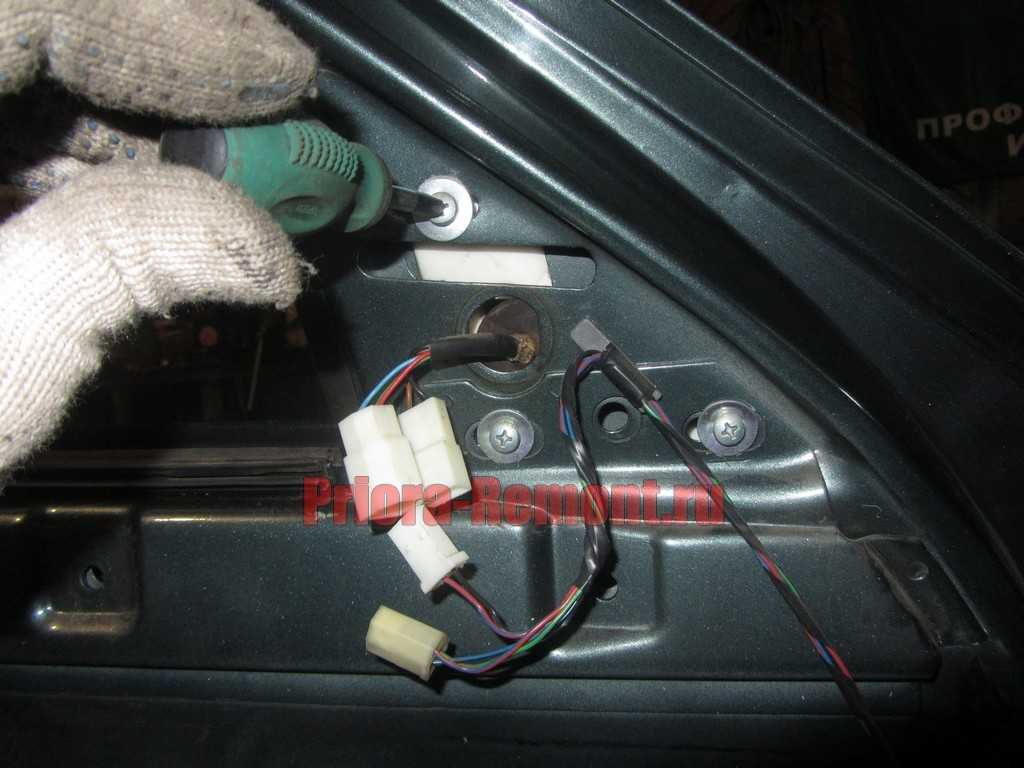

Потом отверните гайки, которые помогают крепиться зеркалу непосредственно к кронштейну.
Снимите зеркало с двери с наружной стороны.

Чтобы установить зеркало на свое место, необходимо делать все то же самое, но в обратном порядке

Когда будете устанавливать заглушку, то обратите внимание на то, чтобы был щелчок. Это значит, что зеркало попало в фиксаторы

Причины замены и сам процесс

Замена зеркала на Лада Калина может потребоваться в следующих случаях:

при повреждении зеркального элемента, вследствие удара или перепада температуры;
при желании усовершенствовать автомобиль;
при отсутствии «детали» (в результате кражи).

Как поменять зеркало самостоятельно, и что для этого необходимо? При наличии небольших навыков проделать работу можно без труда

Главное, что нужно учитывать демонтаж и монтаж своими руками требует осторожности. Это позволит избежать поломки нового элемента и повреждения корпуса автомобиля

При извлечении элемента необходимо его вывернуть до максимума. На этот процесс будет указывать образовавшаяся щель между деталью и ее корпусом. В этом вопросе главное не повредить моторчики элемента

Сама конструкция осторожно откручивается посредством крестовой отвертки. Ее нужно открутить от корпуса автомобиля и отсоединить

На этом вопрос о том, как разобрать зеркало закрывается. Следующий этап подразумевает монтаж нового элемента.

Сам зеркальный элемент располагается в центре, где он благополучно крепится защелками. Главное, чтобы он правильно закрепился. Для этого необходимо приложить усилие и надавить на саму деталь. Затем производится прикручивание бокового элемента к корпусу автомобиля.

Процесс не сложный, главное не повредить накладки на зеркалах калина и не испортить сам зеркальный элемент.

Инструмент:

Отвертка плоская средняя
Отвертка крестовая средняя
Пассатижи

Детали и расходники:

Примечание:

Работа показана на левом наружном зеркале. Снятие правого зеркала происходит аналогично.

1. Плоской отверткой поддеваем облицовку наружного зеркала.

2. Снимаем облицовку.

3. Пассатижами вынимаем стопорную скобу корпуса шарового шарнира стержня рукоятки.

4. Крестообразной отверткой отворачиваем три винта крепления зеркала.

5. Снимаем зеркало вместе с тросами и шаровым шарниром.

6. Устанавливаем наружное зеркало в обратной последовательности.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Видео

Как разобрать боковое зеркало на ВАЗ 2110 смотрите в следующем видеоролике:

Разборка боковых зеркал

Снять зеркальный элемент из корпуса зеркала можно различными способами: 1. Отщелкнуть зеркало надавливая на его центр изнутри, используя изогнутый предмет или отвертку. Если поддевать зеркальный элемент с краю, то можно его сломать.

2. Также извлечь зеркальный элемент можно резким ударом корпусом зеркала о мягкую поверхность.

Чтобы открепить корпус зеркала от треугольного крепления, достаточно снять пружину, открутить регулировочную тягу и снять ее штифт.

Сборка и установка зеркала осуществляется в обратной последовательности.

Для того, чтобы заменить внутреннее зеркало заднего вида на автомобилях ВАЗ 2110-2112, понадобится всего лишь пару минут времени и две отвертки:

Обсудить

Выделите ее и нажмите Ctrl + Enter

В сети то и дело встречаются чудо-проекты, вызывающие у публики улыбки на лицах. Как, например, малютка УАЗ-452.

На сей раз дело у мастеров тюнинга дошло и до советского «вездехода». «Буханка-коротыш» вызвала одновременно и смех, и умиление своим внешним видом. Авторы проекта, по всей видимости, решили создать игрушечный внедорожник, укоротив почти в половину полноприводный микроавтобус повышенной проходимости.

По завершении проекта, автомобиль получил узкую колесную базу и стал походить на Smart-автомобили. Окраска в салатовый и розовый цвета подчеркивают не только место сварки двух половин корпуса УАЗ-452, но и некую «игрушечность» самого автомобиля.

Пользователи сети оставили много веселых комментариев под увиденным.

Как-то зачастили в сети проекты с переделкой советской модели ГАЗ-24 «Волга». Ее уже успели преобразить в маслкар, придавали ей необычные формы. В этот раз пользователи социальной сети «Вконтакте» жарко обсуждали новый концепт. Теперь «Волга» получила футуристический образ, чем собственно и поразила зрителей.

Правда стоит сразу отметить, что автомобиль пока еще существует только в виде рендера от одного независимого дизайнера. Но посмотрите что он предлагает.

Форма головной оптики и бампер, а также радиаторная решетка, отсылают нас к первоисточнику. Остальное в решении дизайнера было продиктовано современными тенденциями.

Машина предстает перед нами в двухдверном исполнении, что делает ее еще более привлекательной. При этом улавливаются некоторые черты от «Мустанга».

Автор проекта не стал конкретно уродовать привычный стиль машины, добавив лишь лаконичные доработки. При этом салон решено было сделать спортивным.

Замена стекла бокового зеркала на примере Приоры, 2110, Ford Focus и Honda Fit

1. Произвести надавливание на нижнюю часть зеркала, до образования сверху щели;
2. В щель, которая образовалась просунуть отвёртку и с помощью рычажного надавливания отвёрткой отсоединить фиксаторы крепления;
3. Вынуть зеркало, отсоединив электрические контакты;
4. Затем, в порядке строго обратном предыдущему установить зеркальный элемент на своё место.

1. Придавить нижнюю часть поверхности зеркального элемента до образования щели сверху между стеклом и корпусом бокового зеркала;

2. Затем изогнутым предметом, или если нет такового, отвёрткой через образовавшуюся щель произвести надавливание на центр зеркала изнутри. При этом воздействии должны отсоединиться его удерживающие фиксаторы. Надавливать отвёрткой сбоку крайне не рекомендуется, имеется возможность повредить зеркало.

1. Надавить на ближнюю к кузову автомобиля сторону поверхности зеркала. Оно должно отсоединиться с противоположной стороны;
2. Взявшись за выступившую сторону зеркала, потянуть за неё в горизонтальном направлении, противоположном расположению автомобиля. Должны отсоединиться защёлки. После этих несложных манипуляций оно должно оказаться у вас в руках.

1. Аккуратно рукой прижать верхнюю часть поверхности зеркала, при этом нижний край должен высунуться наружу;
2. Взявшись за нижнюю часть зеркала отсоединить его от зажимов и крюков крепящих его к приводу;
3. Отсоединить электрический контакт подогрева зеркала.

AutoFlit.ru

Как поменять боковое зеркало на приоре

Инструкция по разбору бокового наружного зеркала на приоре.

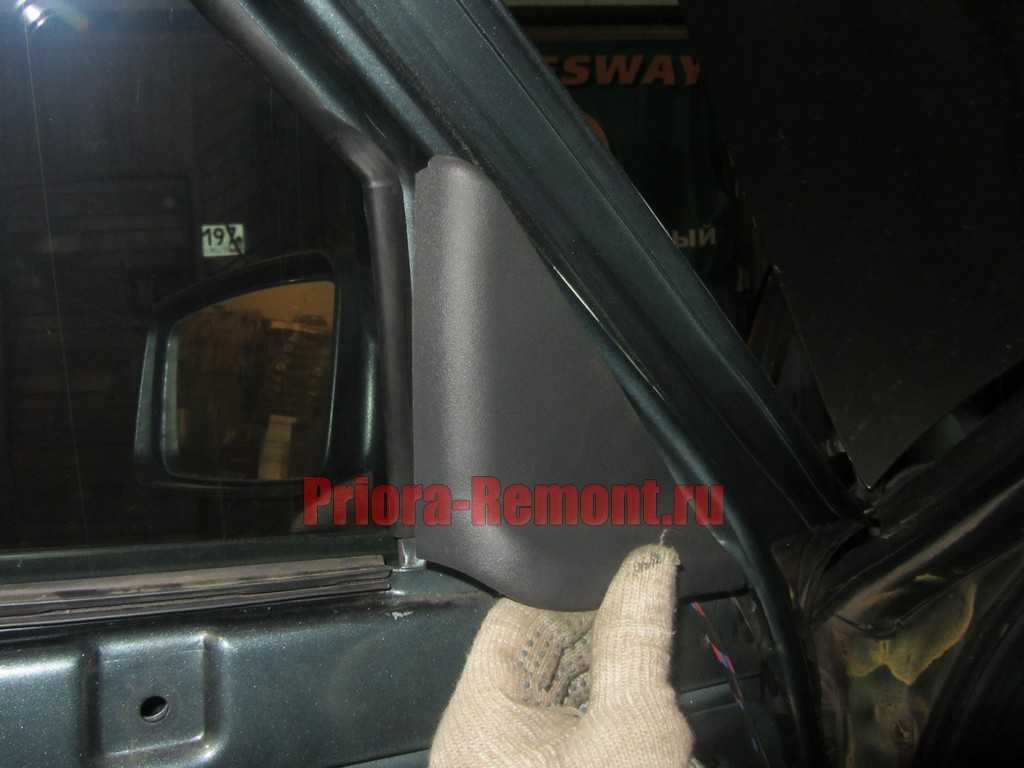

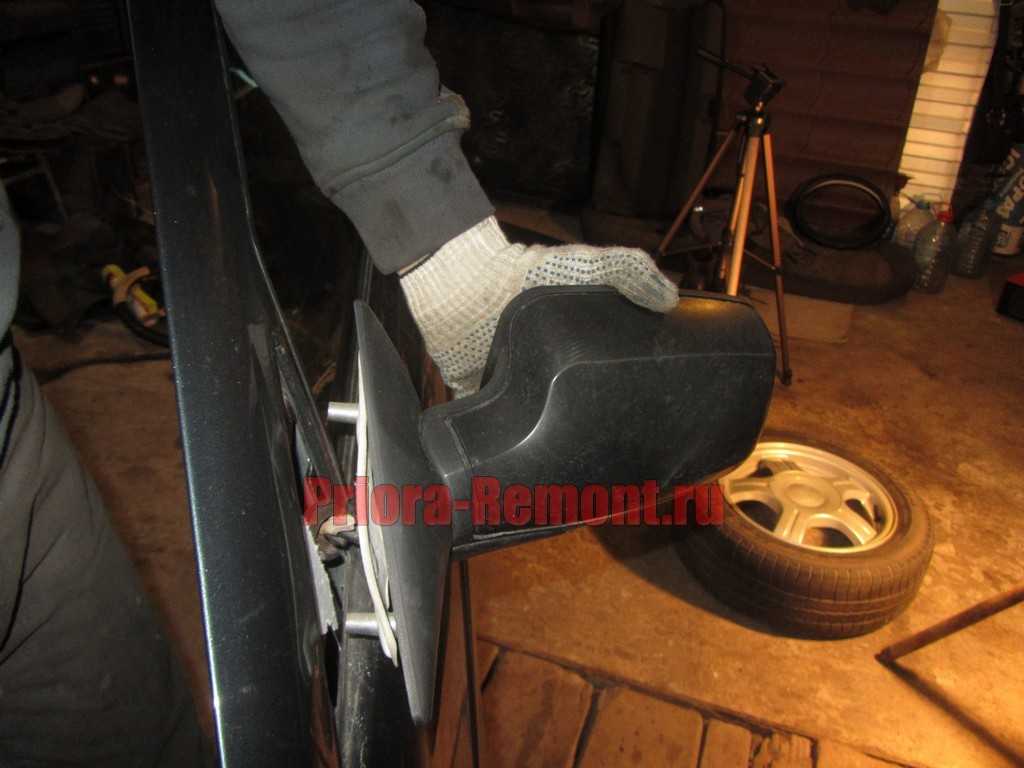

	Снимаем зеркало с машины

Далее необходимо снять зеркальный элемент, для чего нужно отщелкнуть 4 защелки.

Давим на внутреннюю часть зеркала, при этом на наружной части зеркала откроется щель – оттягиваем наружную часть зеркального элемента от корпуса зеркала (усилие довольно большое нужно приложить) и отщелкиваем защелки

Теги: как разобрать зеркало на приоре, как снять зеркальный элемент на приоре, как снять зеркало на приоре

Для добавления комментариев необходимо войти или зарегистрироваться на сайте

Думаю многим пригодится мой фотоотчет, как разбирается зеркало. Началось все с того что слышался брякот, от этих зеркал при включении музыки -дверь проклеена шумкой. И этот дребезг достал. Оказывается, не зная можно запросто заломить зеркала при разборке.

1.Ручками отклоняем зеркало нижнюю его часть от себя до упора. Сверху появляется щель. В нее нужно просунуть отвертку см. фото

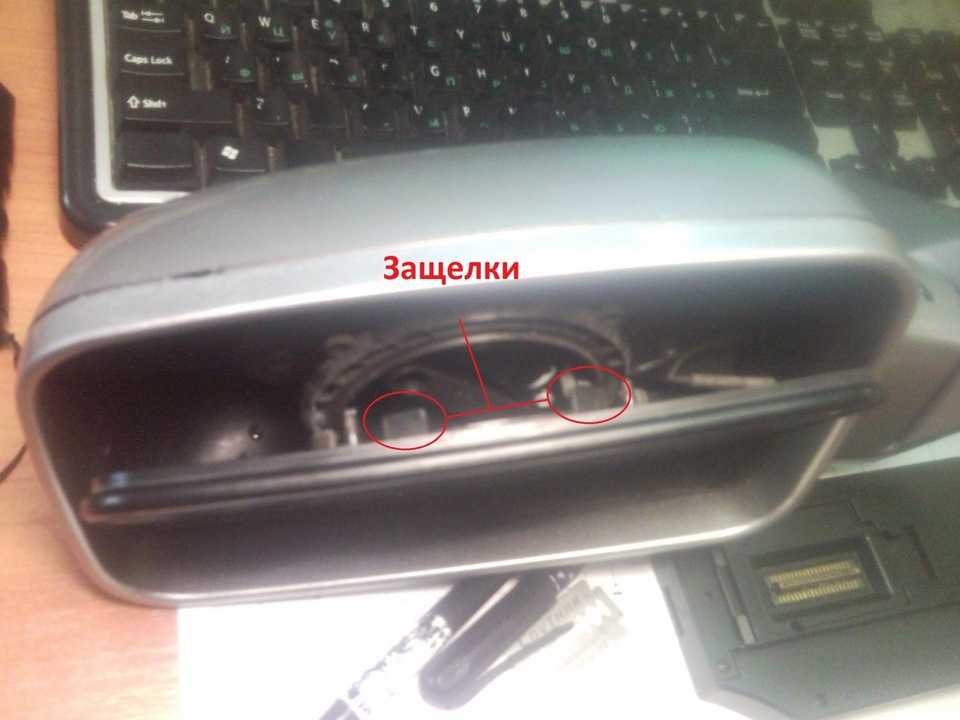

2. Внутри есть защёлки, которыми пристегнуто зеркало к электроприводу.

добравшись до крепежной пружины решил подтянуть гайкой потуже — наверняка бряк появился от её прослабления.

И на всякий случай проложил шумку межу соединением зеркала и крепежного основания.

Далее все собрал и установил обратно ДРЕБЕЗГ ИСЧЕЗ.

Есть задумка добавить повторители в эти лапухи как у люксов Как сделаю выставлю отдельный отчет.

Кому пригодилось кликаем (нравитсо)

Цена вопроса: 0 ₽ Пробег: 25000 км

Лада Приора, 2011

Комментарии 26

я на своей хочу подогрев докупить и засунуть.а разобрать х знает как его)))))

Спасибо за инструкцию.сегодня буду папоротники за зеркало клеить, будет интересно-заходи в гости

Хе) это вибра, а не шумка)

Подскажи как ты поставил на место пластмассовое кольцо зеркальным элементом обратно в зеркало? Я про то которое на 3 фото, там подпись «другой ракурс». я когда снимал зеркальный элемент у меня это кольцо осталось в самом зеркале, но почему то одна сторона этого кольца зафиксирована а другая свободно болтается и не хочет фиксироваться корпусу где моторчики стоят. Она откручивается?

чесно сказать не понял о каком кольце речь идет на зеркале должны остаться только защелки как на 2м фото

а ты, случаем не сломал палочку ту, которая кольцо с двух сторон держит изнутри?на ней еще две проушины побокам

Сломал, но уже все сделано)

Спасибо! А то снял и не знал с какой стороны к ней подойти. Все получилось правда все 8 защелок так и пришлось по кругу отцеплять.

С защелками пришлось потрахаться, особенно когда в одной руке фонарь, а в другой отвертка, а еще пальцем надо зеркало отгибать, но все получилось, поменял элемент! Спасибо! А в сервисе сказали надо новые зеркала ставить! Спасибо за подробную инструкцию!

Самой распространенной причиной, по которой многие производят замену наружного зеркала на Приоре, является выход его из строя по причине так называемого удара «по зеркалам» от другого автомобиля. Такое может произойти на трассе при слишком узкой дороге, когда на проезжей части две машины помещаются с трудом. Если вам и вашей машине не повезло, и зеркало разбилось, то произвести его замену не составит особого труда.

Для выполнения этого простого ремонта Лады Приоры нам понадобится две отвертки, плоская и крестовая.

Первым делом с внутренней стороны двери необходимо поддеть плоской отверткой заглушку «треугольник», как это наглядно показано на фото ниже.

Под ней как раз-таки и находятся все винты крепления, а также провода питания электропривода и обогрева зеркального элемента.

Отсоединяем провода, слегка потянув за края в обе стороны:

И после этого можно отворачивать три винта крепления наружного зеркала при помощи крестообразной отвертки.

Теперь остается продеть провода в отверстие двери и полностью снять данную деталь с автомобиля.

Установка производится в обратной последовательности. Замена не займет более 10 минут времени. Цена комплекта новых зеркал Lada Priora составляет от 1800 за пару — с электроприводом и обогревом. Но такой же вариант можно найти на разборке практически в два раза дешевле.

Что произойдет при неправильном выборе?

Если установить в автомобиль неподходящие или свечи низкого качества, могут возникнуть такие неприятности:

ухудшение зажигания мотора. Во время запуска двигателя владельцу придется длительное время прокручивать стартер, а это чревато снижением функционала АКБ. В некоторых ситуациях завести транспорт будет невозможно;
превышение топливного расхода;
после запуска двигатель будет работать намного шумнее, и впоследствии звуки будут увеличиваться в громкости. Особенно это заметно в процессе прогрева машины;
увеличится выработка вредных веществ в выхлопных газах. Провести анализ можно с помощью специального оборудования;
уменьшится мощность и динамика мотора. Это будет значительно ощущаться в процессе подъема на горку.

Для того чтобы избежать таких неполадок с автомобилем, рекомендуем покупать только качественные свечи у проверенных производителей.

В этой статье мы обсудили, как поменять свечи и принципы выбора правильной детали для полноценного функционирования силового агрегата

Необходимо с должным вниманием отнестись к выбору свечей, так как они выполняют основную роль в системе работы транспортных средств

Особенности электрооборудования

Электросхема автомобиля Лада Приора включает в себя несколько основных элементов — переднюю и заднюю колодку, колодку контрольного щитка, а также системы управления мотором. Все эти элементы связаны друг с другом специальными штекерами, расположенными слева под центральной консолью, а также над монтажным блоком.только жгут контрольного щитка и системы управления ДВС находится в шахте системы отопления, со стороны водительского места. Также следует отметить, что задняя колодка и прибора подключены к управляющему устройству электропакетом, который находится в салоне машины.

Замена стекла бокового зеркала на примере Приоры, 2110, Ford Focus и Honda Fit

Скачать PDF

Иногда приходится менять зеркало полностью, но бывают случаи, когда можно ограничиться заменой зеркального элемента этого блока. Бывают также и другие причины, которые могут повлиять на разборку бокового зеркала.

Это может быть подготовка к покраске или желание отремонтировать эту деталь автомобиля. Насколько сложно своими силами осуществить эту операцию на авто популярных марок рассмотрим сегодня в статье. Итак, номер один наших сегодняшних пациентов — Лада Приора.

4. Затем, в порядке строго обратном предыдущему установить зеркальный элемент на своё место.

Всё. Операция завершена.

Демонтаж зеркального элемента народного автомобиля ВАЗ 2110 можно произвести двумя способами.

Первый из них проводится в два этапа:

1. Придавить нижнюю часть поверхности зеркального элемента до образования щели сверху между стеклом и корпусом бокового зеркала;
2. Затем изогнутым предметом, или если нет такового, отвёрткой через образовавшуюся щель произвести надавливание на центр зеркала изнутри. При этом воздействии должны отсоединиться его удерживающие фиксаторы. Надавливать отвёрткой сбоку крайне не рекомендуется, имеется возможность повредить зеркало.

Второй способ осуществляется при снятом боковом зеркале. Нужно резко ударить снятым корпусом зеркала об плоскую, нетвёрдую поверхность (можно использовать доску или поверхность стола, предварительно застелив её мягкой тканью) зеркало по инерции отсоединяется от замков.

Ford Focus. Потребуется две руки (желательно хотя – бы одна правая). Действия производить в следующем порядке.

1. Надавить на ближнюю к кузову автомобиля сторону поверхности зеркала. Оно должно отсоединиться с противоположной стороны;
2. Взявшись за выступившую сторону зеркала, потянуть за неё в горизонтальном направлении, противоположном расположению автомобиля. Должны отсоединиться защёлки. После этих несложных манипуляций оно должно оказаться у вас в руках.

Установить зеркало на место можно в обратном порядке.Honda Fit и Honda Jazz. Замена стекла зеркала бокового вида на автомобилях Хонда – Фит Хонда – Джаз производится следующим образом.

1. Аккуратно рукой прижать верхнюю часть поверхности зеркала, при этом нижний край должен высунуться наружу;
2. Взявшись за нижнюю часть зеркала отсоединить его от зажимов и крюков крепящих его к приводу;
3. Отсоединить электрический контакт подогрева зеркала.

Как обычно, монтаж на место необходимо производить в порядке обратном демонтажу.Не стоит торопиться обращаться в автосервис или менять боковое зеркало целиком. Как можно убедиться из приведённого материала замена стекла бокового зеркала не сложная задача. Она вполне доступна для выполнения собственными силами.

Search

Выбираем зеркало в Калине

Калина зеркало часто просит замены. Это оправдано трудностями первых лет вождения и желанием установить более красивую деталь

Замена бокового зеркала не сложный процесс; важно быть осторожным и следовать определенному методу

Как сделать достойный выбор?

Наружные зеркала являются одной из самых важных и важных частей автомобиля. Без них нереально смотреть на ситуацию и двигаться по оживленной трассе. Зеркала бокового обзора часто требуют замены, что объясняется их наибольшей «травмой» во время вождения. Перед началом работы необходимо выбрать сбалансированный вариант зеркальной части. Это может быть похожее или более изощренное зеркало в Калине. Если у вас возникли проблемы с выбором, вам необходимо ознакомиться с основными механизмами настройки.

Существуют следующие разновидности зеркал:

Удобство использования зависит от выбора механизма. Зеркальный элемент сочлененный тип является наиболее распространенным. Практически все современные автомобили этого не делают.

Управление рычагом основано на джойстике или рычаге, расположенном внутри кабины, и ведется в сторону узким тросом.

Электронный зеркальный элемент. это современный механизм. Он встречается в новых автомобилях, оснащенных множеством дополнительных функций. Его реализация. комфорт и безопасность.

Основные преимущества электронного механизма:

увеличенный внешний вид;
антибликовое покрытие;
обогрев;
встроенный двойной сигнал поворота.

Как убрать

и разобратьБоковое зеркало на машине жигулиКалина .

замена зеркальный элемент на наружное зеркало заднего вида от калины, гранты и приоры

Видеообзор самообслуживания зеркальный элемент на внешнем зеркале заднего вида таких автомобилей

Зеркала с подогревом. это современные разработки, которые упрощают жизнь каждого автомобилиста. Повышенная видимость позволяет лучше ориентироваться в городских дорогах. Эта опция уменьшает вероятность несчастных случаев, увеличивает шансы заметить опасный момент. Наконец, четкое изображение и внешний вид этого элемента намного лучше, чем у стандартной детали.

Антибликовое покрытие на зеркале калины позволяет отражать как солнце, так и яркий свет. Антибликовый эффект обеспечивает хорошую видимость во время движения.

Подогрев зеркал. это удобный вариант. Благодаря этому вам не нужно убирать снег и лед со стекла. Это очень приятное и удобное дополнение. Наконец, есть встроенный повторитель сигнала. Этот элемент Lada Kalina Mirror позволяет всем узнать движение о будущих маневрах. Что упрощает поездку и делает ее безопасной.

При выборе лучшего зеркальный элемент на Лада Калина, личные предпочтения должны быть учтены. Конечно, не забывайте об удобстве и безопасности.

Причины замены и сам процесс

Замена зеркала на Лада Калина может потребоваться в следующих случаях:

в случае повреждения зеркальный элемент, из-за инсульта или снижения температуры;
если вы хотите улучшить машину;
при отсутствии «деталей» (в результате кражи).

Как поменять зеркало самостоятельно, и что для этого нужно? Если у вас есть небольшие навыки, вы можете легко выполнить работу. Главное, что вам нужно рассмотреть, разобрать и установить своими руками

это осторожность. Это предотвратит повреждение нового элемента и повреждение кузова автомобиля

При удалении предмета нужно максимально открутить его. Разрыв между деталью и ее корпусом будет указывать на этот процесс. В этом вопросе главное не повредить моторы элементов. Сам дизайн аккуратно откручивается отверткой Phillips. Он должен быть отвинчен от кузова автомобиля и отсоединен. Вопрос о том, как разобрать зеркало, закрыт. Следующим шагом является установка нового элемента.

Сам зеркальный элемент расположен в центре, где он надежно закреплен защелками. Главное, чтобы он правильно исправился. Приложите усилие и нажмите на саму деталь. Боковой элемент затем крепится болтами к кузову автомобиля.

Процесс не сложный, главное не повредить прокладки на образцах калины и не испортить ее самостоятельно зеркальный элемент.

Post Views: 2

Схема подключения зеркал на Гранте Лифтбек

Всего шесть пинов, из которых:

№1 – регулировка по горизонтали;
№2 – —/— по вертикали;
№3 – масса блока управления;
№4 – подогрев;
№5 – повторитель поворотника;
№6 – общий «минус».

Схема подключения по цвету проводки

синий – левая сторона;
белый – габаритные огни;
голубой – правая сторона;
бело – черный – «плюс»;
черный – «минус»;
зеленый – общий на обе стороны зеркал;
красный – общий.

Схема подключения зеркал Лада Гранта Лифтбек на блоке управления

серо – черный и сине – черный — блок управления со стороны водителя;
черный — «минус»;
бело-черный — «плюс»;
пин №7 — не используется. Подключайте сторонние контакты;
белый — габариты;
зеленый, оранжевый — блок управления со стороны пассажира.

Желаете подключить зеркала Гранта Лифтбек на ВАЗ, приобретите блок управления от Лады Калины или ВАЗ Нива. Штатный блок не предусмотрен для установки на другие модели ВАЗ. Распиновка клемм происходит по следующей схеме:

голубой – левая и правая сторона;
черный – «минус»;
желтый – общий на обе стороны;
красный – плюс.

Установка зеркал приора se на приору 1

Поворотники в зеркала это новомодная тема и смотрится красиво, да и практично.

Остается только правильно разобрать зеркало и подружить с проводами. Действительно, для установки модернизированной версии придется изрядно постараться с поводами. Можно сделать простой тюнинг, если хочется изменить внешний вид на более фигурный – достаточно поставить накладки на зеркала. Вроде небольшое изменение, а машина с ними смотрится солиднее.

Установка боковых зеркал нового образца SE на Lada Priora

В настоящее время на Lada Priora устанавливают электропривод и обогрев наружных зеркал. Одной из популярных доработок является установка боковых зеркал нового образца SE (с обогревом, электроприводом и повторителями поворотов). Расскажем, как заменить зеркала старого образца на нового своими руками.

Потребуется

: Зеркала наружные электроуправляемые с указателем поворота (артикул: 2170-8201050-75 и 2170-8201051-75, цена около 3 500 рублей), заглушки повторителя поворота SE.

Основные неисправности

Важно не допустить попадания осколков под крышку.

Как разобрать боковое зеркало автомобиля

Разбор бокового зеркала подразумевает снятие непосредственно зеркального элемента, который находится в пластиковом корпусе. Это необходимо, если зеркальный элемент разбился, требуется перекрасить пластиковый элемент или произвести какие-то другие манипуляции с этими деталями отдельно друг от друга.

Закреплен зеркальный элемент в корпусе зеркала при помощи нескольких пластмассовых защелок, которые расположены с обратной его стороны. Чаще всего таких защелок около 8 штук, по 2-3 с каждой стороны. Рекомендуем действовать следующим образом, чтобы вытащить зеркало из корпуса и при этом не повредить ни один из элементов:

Поскольку защелки пластиковые, имеет смысл их немного разогреть, чтобы они были более податливые к деформации. Для этого можно воспользоваться обычным бытовым феном. Направьте его на 3-4 минуты на стекло, желательно равномерно распределив тепло по всем краям зеркала

Важно: Не используйте для этой работы строительный фен, поскольку его температура может превышать температуру плавления пластика, вследствие чего деформируются и испортятся крепления и корпус боковых зеркал;
Когда защелки стали более мягкими, можно переходить непосредственно к процессу снятия зеркала. Для этого рекомендуем взять пластиковые лопатки (которые часто используются в сервисах по ремонту мобильной техники)

Если таковой лопатки нет, можно использовать обычную плоскую отвертку, но перед этим желательно обмотать изолентой ее железную часть, чтобы случайно не поцарапать зеркало и корпус. Также обзаведитесь небольшим кусочком мягкой ткани;
После этого подложите мягкий кусочек ткани к пластмассовой части корпуса в месте, где вы будете просовывать лопатки или отвертки
После этого вставьте инструмент, тем самым сдвинув зеркало;

Далее аккуратно потяните за импровизированный рычаг из отвертки или лопатки, чтобы снять зеркальный элемент с пластмассового крепления или креплений;
Освободив одну сторону от креплений, проделайте похожие действия с другими;
После этого аккуратно выньте зеркало, но обратите внимание, что оно может быть еще на что-нибудь закреплено, например, на клей, либо же к нему могут идти провода. Отсоедините все лишнее и достаньте зеркальный элемент, на чем процесс разбора бокового зеркала можно считать завершенным.

В зависимости от модели автомобиля и используемого зеркала, пространство под зеркальным элементом может быть пустым или наполненным различными компонентами. Их демонтаж при необходимости не должен вызвать сложностей.

(421 голос., средний: 4,53 из 5)

Когда нужно смотреть в зеркала

О необходимости постоянного контроля наружного пространства при движении можно сказать словами опытного автоинструктора. «Если водитель не увидел обгоняющий его автомобиль, то он очень редко смотрит в зеркала. Если водитель не посмотрел на обгоняемый автомобиль, то он вообще не смотрит в зеркала». В последнем случае обгоняющий водитель должен убедиться, что он сможет безопасно вернуться на эту же полосу.

Из вышесказанного понятно, что следить за обстановкой вокруг необходимо постоянно, даже если движение идет по прямой трассе, без необходимости в перестроении. При перемещениях влево-вправо обзор зеркал является обязательным. Профессиональные автоинструкторы рекомендуют обозревать зеркала каждые 6-9 секунд.

Обзор отражения автомобильных зеркал является обязательным в следующих случаях:

Перед совершением маневра. При начале движения, перемещении из ряда в ряд, обгоне стоит придерживаться следующей последовательности действий: обзор-предупреждение-проверка-перемещение. Водитель должен посмотреть в салонное либо боковое зеркало, включить поворотники, посмотреть в боковое зеркало (при необходимости, обозреть «слепую» зону), сманеврировать.

При торможении. Начинающему водителю стоит выработать при торможении крайне полезную последовательность действий: посмотреть в салонное зеркало, чуть притопив педаль тормоза для срабатывания стоп-сигналов, затем плавно снижать скорость до полной остановки.

При движении автомобиля в обратную сторону нужно смотреть поочередно во все зеркала. Перед началом движения для оценки окружающей обстановки необходимо обернуться (в иных случаях даже выйти из салона), а затем переключать передачу на заднюю, передвигаясь затем с минимальной скоростью.

Перед открыванием дверей взгляд в боковое зеркало предотвратить нежелательное столкновение. Не стоит забывать о задних пассажирах, выходящих непосредственно на проезжую часть.

Снятие и установка наружных зеркал заднего вида на Ладе Калине

Нам потребуются следующие инструменты: плоская и крестовая отвертка, пассатижи.
Первым делом с внутренней стороны, из салона, необходимо снять пластиковую накладку, так называемый декоративный кожух. Извлекается он очень просто, достаточно поддеть его плоской отверткой и преодолевая сопротивление фиксаторов, потянуть на себя.

Теперь, когда накладка снята, приступаем к извлечению металлического фиксатора-пластины. Для этого берем пассатижи и зажимая край пластины, тянем ее в сторону, как показано на фотографии ниже:

Далее, крестовой отверткой откручиваем три болта крепления наружного зеркала Калины, и когда будете откручивать последний болтик, то придерживайте зеркало с обратной стороны, так как его больше ничего держать не будет.

И придерживая, аккуратно вынимаем зеркало с наружной стороны, как показано на картинке:

Замену производим в обратном порядке и главное — не забудьте вставить обратно фиксирующую пластину. Инструкция была приведена на примере правого зеркала, водительское снимается аналогично, никакой разницы нет.

Как снять старый зеркальный элемент

Здесь все делается хоть и не сложно, но достаточно аккуратно. Если спешить и прилагать чрезмерные усилия, то можно повредить внутренние фиксаторы элемента, и потом уже точно придется покупать всю деталь в сборе.

Сначала снимаем зеркало в сборе с автомобиля, и только после этого можно приступать к ремонту. Затем максимально отводим одну сторону зеркального элемента в сторону, чтобы можно было отверткой проникнуть внутрь этой конструкции.

Теперь при помощи отвертки или рукой, если вы ее туда смогли просунуть, отводим в сторону фиксаторы элемента, как это наглядно показано на фото ниже.

Защелки располагаются по всей окружности, поэтому необходимо отщелкнуть их со всех сторон. После чего данная деталь легко снимается при минимальных усилиях с вашей стороны.

Чтобы посмотреть, как выглядит конструкция данного крепежа, смотрите на приведенный ниже снимок.

Помимо крючков (фиксаторов, защелок) есть еще 4 направляющих, которые должны совпадать при установке нового элемента с отверстиями в корпусе. Новый ставится несколько проще, нежели снимается, поэтому с установкой особых проблем быть не должно. Главное, не прилагать чрезмерного усилия во время фиксации элемента, и стараться максимально равномерно прижимать сам элемент, чтобы он не сломался.

Цена новой такой детали на Гранту составляет порядка 300 рублей, и как уже говорилось выше, это намного дешевле, чем покупать зеркало в сборе. Есть еще несколько моментов, которые касаются замены зеркального элемента:

конструкция может быть с электроприводом
элемент может иметь подогрев

Установка и подключение подогрева зеркал заднего вида на Лада Гранта

Для работы вам необходимо иметь:

Комплект подогрева зеркал. В моем случае это нагревательные элементы производства Salina;
Медный провод 0.75-1 мм длинной 8-10 м;
Небольшая клемма «мама» (2 шт.);
Клемма-кольцо «масса под винт» (2 шт.);
Клемма зажимная (1 шт.);
Держатель предохранителя (1 шт.);
Паяльник, пробник, несколько отверток, надфиль;
Термоусадка, изолента.

Примечание: Вышеперечисленные комплектующие могут отличаться в зависимости от схемы подключения, которую вы выберете. В моем случае подключение будет осуществляться путем подключения подогрева зеркал к обогреву заднего стекла. Ниже я приведу три альтернативных способа подключения, которые также можно использовать.

Чтобы увеличить изображение нажмите на него!

Установка зеркал SE в Ладу Приора

Приобрел люксовые зеркала SE вместе с заглушками на крылья. Заранее знал, что разъемы на люксовых зеркалах свои и не подойдут вместо обычных зеркал.

0:270

1:775

Разъем от зеркала SE при всем желании не подойдет к штатному разъему проводки не люксовой приоры (которых на самом деле 2 — один на 3 контакта, а другой на 2). В разъеме зеркала SE 6 контактов.

1:1118

Поэтому нашел большой многоконтактный разъем папа-мама от компьютерного блока питания. Ножом сделал из этого разъема 2 разъема по 6 контактов.

1:1382

2:1887

Вот такие самодельные разъемы.

2:1947

Затем припал эти разъемы взамен штатных (штатные просто откусил кусачками)

2:2088

Далее пайка самодельных разъемов взамен штатных, как на зеркале, так и со стороны проводки авто.

2:178

3:683

Здесь распаян пока только разъем со стороны зеркала.

3:783

Далее встал вопрос, откуда взять 6 контакт-указатель поворота? Сначала хотел перетащить из крыла. Но потом, отогнув штатный ворсовый ковер понял, что дело это гиблое. У меня там уложено 4 или 5 слоев шумки. Плюс все основательно промазано антищумовой мастикой. Найти там провод, выходящий из крыла, просто нереально. Поэтому решил взять сигнал указателей поворота из приборной панели.

3:1484

4:1989

В шлейфе электронной комбинации приборов указатели поворота — это провода 8 и 9. Припаиваемся к ним и тащим проводники к левому и правому зеркалу соответственно. В качестве проводников взял первое, что попалось под руку-скрученные пары компьютерного UTP-кабеля.

4:2469

5:504

Для протаскивания в двери использовал специальную кабельную протяжку. Предварительно все провода оборачивал маделином. У меня пунктик на сверчки

5:777

Теперь о главном — о цветах проводников Зеркало правое. Цвета проводов автомобиля: коричневый (обогрев) Красно-черный синий синий черный черный зеленый зеленый красный красно-черный серый (с красной полосой) указатель поворота

5:1203

При подключении левого зеркала цвета проводов автомобиля немного отличались, но не критично. Все должно быть понятно. Главное, помните, что серый с красной полосой на зеркале это указатель поворота.

5:1570

Поскольку проводку из крыльев я не вытягивал, то решил, что ее нужно будет как-то закрепить. Решение пришло простое. Для этого использовал нейлоновые площадки под хомуты. Используются они для крепления кабеля. Они самоклеящиеся, то есть крепятся к поверхности при помощи липкой основы.

5:2095

6:504

Предварительно обезжирил заглушку с обратной стороны и приклеил нейлоновую площадку с пластиковым хомутом.

6:707

7:1212

Хомутом притянул оставшуюся в крыле проводку и установил заглушки, которые тоже самоклеящиеся. Предварительно, опять-таки, все обезжирил.

7:1469

https://www.drive2.ru/l/1067458/

7:1505 следующая статья:

Шумоизоляция колесных арок Лады Приора

Так как при покупке автомобиля подкрылок не было решил их поставить ну и заодно сразу проклеить их к дополнению

8:2327

Рейтинг 0.00 14211

Габариты в зеркалах приора

Hello to everyone again) Yesterday I was visited by the muse and it seemed a little to burst, so catch a new blog about American women in the mirrors. And so, I wanted for a long time, but all hands did not reach, the idea spied on AnToxa71 , thanks for the info) The mirrors stood accordingly, the repeaters worked, the switches and connectors for them were lying at home for a long time, they bought only 10 meters of wire. The AnToxa71 scheme was drawn by hand, I decided to brush it up a bit and made it in a visio, actually.

Initially, we remove the steering wheel cover, the threshold trim (at least I just had the connection of mirror repeaters and wiring from standard repeaters on the wings), remove the fuse cover, connect everything according to the scheme, I took the permanent plus from the MUS pink wire, left and the right envelope was picked up by a betrayer in the block.

Everything else according to the scheme, but well, you still need to make a jumper between the dimensions.

The whole thing works as follows: when the DRLs, the blinkers simply blink, when you turn on the neighbor, they light up and burn in full heat, when you turn on the turn signals, they start blinking, but at least here, everything is clear on the video.

В конце немного не успел рассказать, память на телефоне кончилась:) ну надеюсь всю суть передал.

Comments

продают блоки габаритов. И моргают как поворотник и горят как габорит все на одной лампочке. https://www.avito.ru/yoshkar-ola/zapchasti_i_aksessuary/blok_gabaritov_amerika_1576884840

Купил машину недавно, стояли такие горели как ходовые , я наоборот переделал под поворотники обратно

Подключение поворотников на зеркалах приора

Доброго времени суток!

Сразу говорю, записьне для гуру электрики ,а в помощь начинающим) Рассмотрю, думаю актуальный вопрос на сегодняшний день, подключение зеркал SE, что куда и как. И так начнём.Во-первых ,как уже многим известно, колодки на SE зеркалах другие,6контактные, таких к сожалению в СПб я в продаже не нашёл, да и как понял по разговорам нигде таких нет, поэтому придётся обзавестить ещё парой колодок на 6 или на 7 контактов, я выбрал на 7,они как ни парадоксально меньше.И 2 метрами провода. Теперь о пересадке, впринципе провода совпадают по порядку их посадки в колодках, а у кого то даже по цвету.С этим тоже трудностей не должно возникнуть.Как подключили, проверьте лучше сразу, чтобы потом опять не перешаманивать всё. Далее идёт наверное один из самых частых вопросов«а как же быть с поворотником?!куда как и откуда?» Самы простой и думаю правильный способ это вытянуть его из крыла, вытаскиваем, обрезаем клемму, опять идём в салон, откручиваем накладки порогов, отгибаем карпет и войлок и тянемся к моторному щиту.Сразу бросится чёрный провод уходящий вверх к резиновому клапану, это он и есть, берём и смело вытягиваем.

Один вопрос решён. Второй вопрос

.От зеркала поворотника провод 1,а из крыла 2.

Тестером, или же опытным путём ищём какой из этих 2х проводов «+».

Потребуется
