Датчик абсолютного давления или дад: что это такое

Краткая история

Школа автодиагностики Алексея Пахомова начала работу в 2011 году. Основным направлением деятельности было выбрано производство обучающих видеокурсов. Самый первый курс «Диагностика бензиновых двигателей» имел такой значительный успех, что было решено продолжить работу в этом направлении. В результате был разработан широкий портфель видеокурсов, посвященных автодиагностике.

Сегодня школа вышла на качественно новый уровень. На платформе дистанционного обучения «Прометей» создана целая система по подготовке специалистов автосервиса в области диагностики двигателей и электронных систем автомобиля. Выпускниками, не теряющими связь со школой, стали более 2300 специалистов из разных городов России, ближнего и дальнего зарубежья. Статьи, которые будут размещаться в журнале «АБС-авто», по существу, являются переформатированными для печати видеоматериалами, подготовленными специа­листами школы для известного профессионального российского журнала.

В своих обучающих курсах я почти не касался одного измерительного датчика, применяемого в мотортестерах. Речь идет о датчике давления/разрежения, имеющего предел примерно ± 1 Bar. В разных мотортестерах этот датчик имеет различные названия, но давайте в нашем разговоре будем называть его просто «датчик разрежения», потому что чаще всего измерять с его помощью приходится именно разрежение, т.е. давление ниже атмосферного.

Неисправности и проверка работоспособности

Практика эксплуатации МАП сенсора показывает, что нарушение его работоспособности нередко связано с неправильным монтажом. Необходимо понимать, что устанавливать прибор следует в точке, находящейся выше входного коллектора, а также рампы газового распределителя и фильтра тонкой очистки, к низу разъёмом (фишкой). Это исключает скопление пара, загрязнений и конденсата в корпусе датчика, повышает надёжность, корректность его работы.

Первыми признаками того, что МАП сенсор вышел из строя, являются:

• произвольный переход с газа на бензин и обратно;
• машина отказывается переходить на газ;
• «плавающие обороты» на холостом ходу;
• рывки при резком нажатии на акселератор;
• потеря приемистости;
• повышенный расход газа.

Помимо субъективной оценки можно применить «научный» подход с использованием вольтметра (для измерения напряжения) и медицинского шприца (для создания вакуума). Однако вряд ли найдётся много желающих утруждать себя подобным экспериментом.

Чаще всего причиной неполадки является пробой датчика давления, он перестаёт фиксировать изменение давления газа. Однако и датчик разрежения может дать сбой, например в том случае, если перепутаны шланги давления и разрежения. Но есть производители, которые объединяют эти датчики для управления одним контроллером, тогда подключить шланги к map sensor можно в любом порядке.

Другой причиной может стать окисление проводов или утечка газа из-за износа резиновых уплотнителей (колец), потеря герметичности пластикового штуцера-тройника. Дефект не сложно обнаружить путём визуального контроля, а также исправить (в продаже имеется ремкомплект).

Большинство автомобилистов при возникновении малейших проблем с нормальной работой ГБО 4 поколения не стремятся проверить мап сенсор, а торопятся его поменять. В то же время во многих случаях есть реальная возможность «реанимировать» этот прибор, после чего он способен успешно проработать не один год. Таким образом, можно сэкономить порядка 3 тыс. рублей. Стоит ли игра свеч, каждый решает сам.

Как устранять P0107?

С помощью диагностического сканера или адаптера ELM327 с программой Torque проверьте напряжение датчика МАР при включенном зажигании и на заведённом двигателе.

Если сканер читает меньше, чем 0,5 вольт, заглушите двигатель, отсоедините разъём ДАД и, используя цифровой мультиметр, проверьте наличие 5 вольт в цепи опорного напряжения.

Если в цепи опорного сигнала нет 5 вольт, нужно проверить опорное напряжения на разъёме блока управления. Если на разъеме ЭБУ 5 вольт есть, а в разъёме ДАД — нет, значит есть обрыв в цепи опорного напряжения между ЭБУ и ДАД. Жгут проводов надо осмотреть и отремонтировать. Если 5 вольт опорного напряжения нет на разъёме ЭБУ, нужно проверить провода питания и заземления на жгуте блока управления.
Если у вас присутствует опорное напряжение 5 вольт на разъёме ДАД, нужно сделать перемычку между опорным и сигнальным напряжением датчика. Теперь проверьте напряжение ДАД на диагностическом приборе. Оно должно быть от 4,5 до 5 вольт. Если это так, замените датчик MAP. Если нет — найдите и устраните обрыв / замыкание в сигнальной цепи и повторите проверку.
Если кажется, что всё в порядке — пошевелите все, что можно. Запустите двигатель и шевелите жгут проводов, разъём, постучите по ДАД

Обратите внимание на любые изменения напряжения или частоты вращения двигателя. При необходимости отремонтируйте разъём, жгут или датчик.
Если проверка на шевеление прошла успешно, используйте вакуумный насос (или просто свои легкие), чтобы создать вакуум на вакуумном отверстии датчика MAP

По мере добавления вакуума напряжение должно уменьшаться. Без вакуума датчик MAP должен показывать приблизительно 4,5 Вольт. Если показания датчика на диагностическом приборе не изменились, замените ДАД.

Источник

Как работает датчик абсолютного давления

Перед тем как проверить датчик абсолютного давления воздуха необходимо в общих чертах понимать его устройство и принцип работы. Это облегчит сам процесс проверки и точность результата.

Так, в корпусе датчика расположена вакуумная камера с тензорезистором (резистор, изменяющий свое электрическое сопротивление в зависимости от деформации) и мембраной, который подключены с помощью мостового соединения к электрической схеме автомобиля (грубо говоря, к электронному блоку управления, ЭБУ). В результате работы двигателя давление воздуха меняется, что фиксируется мембраной и сравнивается с вакуумом (отсюда и название — датчик «абсолютного» давления). Информация об изменении давления передается на ЭБУ, на основании чего блок управления принимает решение о количестве подаваемого топлива для образования оптимальной топливовоздушной смеси. Полный цикл работы датчика выглядит следующим образом:

• Под воздействием разницы давлений мембрана деформируется.
• Указанная деформация мембраны фиксируется тензорезистором.
• С помощью мостового соединения изменяемое сопротивление преобразуется в изменяемое напряжение, которое и передается на электронный блок управления.
• На основе полученной информации ЭБУ корректирует количество топлива, подаваемое на форсунки.

Современные датчики абсолютного давления подсоединяются к ЭБУ при помощи трех проводов — питания, «массы» и сигнального провода. Соответственно, суть проверки зачастую сводится к тому, чтобы при помощи мультиметра проверить значение сопротивления и напряжения на указанных проводах при различных условиях работы двигателя в целом и датчика в частности. Некоторые датчики MAP имеют четыре провода. Кроме указанных трех проводов у них добавляется четвертый, по которому передается информация о температуре воздуха во впускном коллекторе.

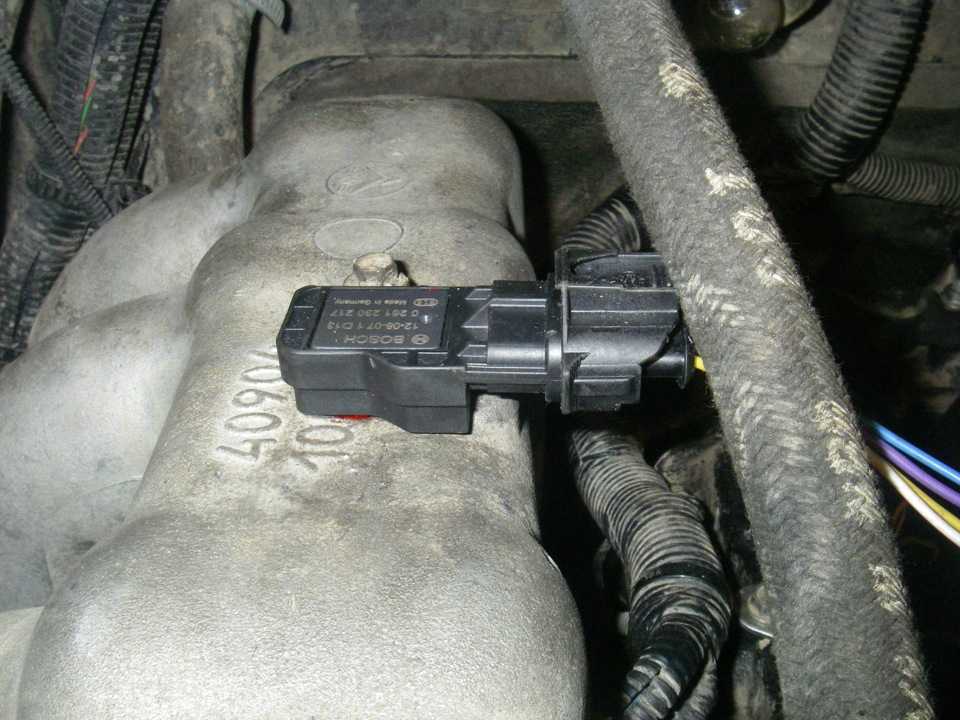

В большинстве автомобилей датчик абсолютного давления расположен непосредственно на штуцере впускного коллектора. На более старых машинах он может располагаться на гибких воздушных магистралях и закреплен на корпусе автомобиля. В случае тюнинга турбированного мотора ДАД зачастую располагают на воздуховодах.

Если давление во впускном коллекторе низкое, то и выдаваемое датчиком сигнальное напряжение также будет низким, и наоборот, по мере возрастания давления растет и выходное напряжения, передаваемое в качестве сигнала от ДАД к ЭБУ. Так, при полностью открытой заслонке, то есть, при низком давлении (приблизительно 20 кПа, отличается у разных машин) значение напряжения сигнала будет находиться в пределах 1…1,5 Вольта. При закрытой заслонке, то есть, при высоком давлении (около 110 кПа и выше) соответствующее значение напряжения будет равно 4,6…4,8 Вольта.

Как работает датчик абсолютного давления

Благодаря ДАД удается проконтролировать, какой объем воздуха поступает сквозь дроссельную заслонку. Опираясь на этот показатель, формируется команда-импульс, определяющая количество топлива, необходимого для образования сбалансированной по составу топливо-воздушной смеси. Внутри датчика есть вакуумная камера, воздух из которой удален изначально. Она соотносит показатель давления во входном штуцере с давлением в вакуумной камере и согласно полученной разнице создает исходящий сигнал. Чтобы датчик определил давление, необходима целая цепочка действий:

• Высокочувствительная диафрагма ДАД деформируется под воздействием давления во впускном коллекторе.
• Растяжение диафрагмы обуславливает изменение сопротивления на тензорезисторах поверхностного положения, другими словами имеет место так называемый пьезорезисторный эффект.
• Пропорционально динамике сопротивления тензорезисторов наблюдаются колебания напряжения.
• Способ соединения тензорезисторов обеспечивает высокую чувствительность, которая благодаря чипу ДАД повышается еще больше, в итоге чего выходное напряжение варьируется в интервале 1-5 В.
• Согласно поступающему на вход ЭБУ напряжению формируется импульс, уходящий на форсунки. Он и определяет давление на впускном клапане. При этом напряжение и давление связаны между собой прямо пропорциональной зависимостью.

Как проверить ДАД

В этой статье речь пойдёт о том, как проверить ДАД (датчик абсолютного давления) и исправность его цепей. А также в конце статьи выложу видео проверки.

Датчик абсолютного давления является основным датчиком в системе управления двигателем.

Все процессы в двигателе зависят от массы воздуха, попавшей в камеры сгорания. Именно поэтому единственным рычагом управления двигателем в руках (вернее ногах ) водителя является педаль акселератора.

А на что влияет правая нога водителя? Правильно! На подачу воздуха в двигатель. То есть, педалью «газа» мы просто регулируем подачу воздуха. И всё.

На этом этапе влияние человека на работу двигателя заканчивается и всё переходит в «руки» системы управления двигателем. И первоочередным заданием этой системы является подсчёт массы воздуха, который мы запустили во впускной коллектор. От этого расчёта зависят все последующие действия ЭБУ, предпринимаемые для управления двигателем.

Вот для этих целей и применяется датчик абсолютного давления во впускном коллекторе. Он измеряет давление в коллекторе и «мозги» по этим данным вычисляют массу воздуха, проходящую через впускной коллектор в двигатель.

Но так как важна именно масса воздуха, а не объём, то в паре с ДАД обязательно устанавливается датчик температуры воздуха, поступающего в цилиндры. Это необходимо, потому что теплый и холодный воздух имеют разную плотность, а от плотности, как известно, зависит масса тела или газа.

Но датчик температуры воздуха мы рассматривали в другой статье, а в этой остановимся исключительно на датчике абсолютного давления.

Так это всё описывается в литературе и мануалах. Но моё мнение выглядит несколько иначе. Он предназначен не для расчёта массы воздуха (это рассчитывается программно), а для определения нагрузки на двигатель. Ниже я об этом напишу.

Из всего вышесказанного можно сделать вывод, что ДАД является мега важным датчиком в системе управления двигателем и иногда требует диагностики, как и все остальные датчики.

Как проверить ДАД компьютерной диагностикой

Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле

Данным способом можно довольно таки просто оценить состояние датчика.

Тут нужно обратить внимание на два параметра – барометрическое давление и абсолютное давление в коллекторе. Почему два?. Потому что ДАД не совсем ДАД

Потому что ДАД не совсем ДАД

Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут

Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.

Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках

Как видим, так оно и есть. Значит на этом этапе всё в порядке.

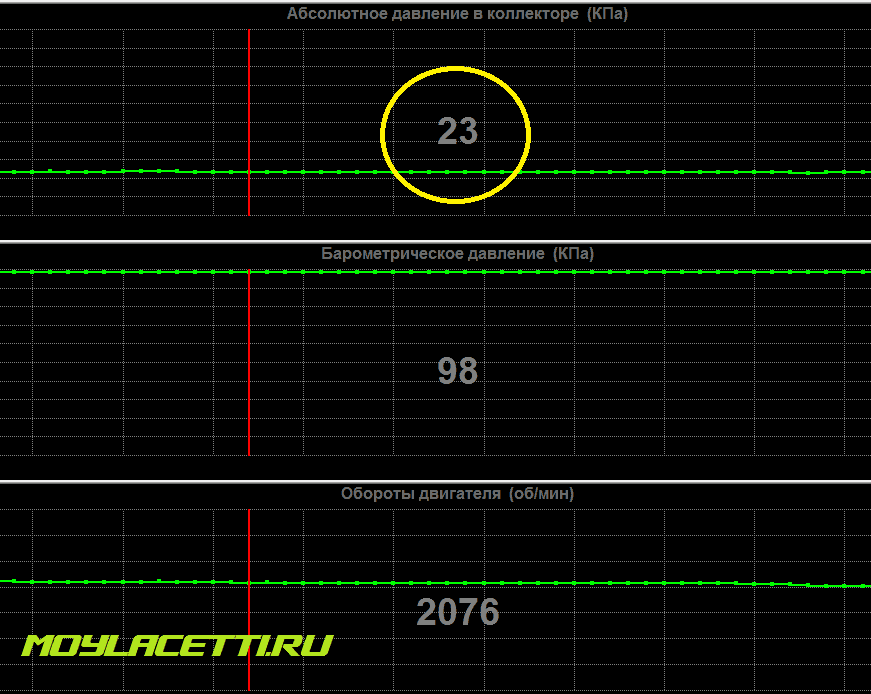

На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа

При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного

Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.

Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.

Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.

При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как “датчик нагрузки на двигатель”, а не “датчик для расчёта массы воздуха”, о чём я писал выше.

Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!

Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.

Ремонт при ошибке p0118

При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:

• Включить зажигание в автомобиле, однако двигатель не запускать.
• Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
• Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
• Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
• Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.

Куда смотреть при возникшей ошибки р0118

Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:

Обрыв проводов датчика на фишке

• Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
• На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
• Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
• Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
• Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
• «Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
• Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
• Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.

Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!

По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.

Заключение

Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.

Как проверить ДАД самостоятельно

Если быть до конца честным, то стоит отметить, что датчик имеет мега надёжную конструкцию и очень редко выходит из строя. Но, к сожалению, таких лестных слов я не могу сказать о его проводке. По крайней мере на Шевроле Лачетти.

Я не знаю через какое место и у кого вылезла идея сделать таким образом проводку такого важного датчика. Дело в том, что два из двух проводов питания датчика имеют на своём пути сщалки, что со временем может попить не мало крови у бедного владельца автомобиля

Поэтому при проверке ДАД необходимо уделить большее внимание именно проводке, а не самому датчику. Чем можно проверить ДАД?

Чем можно проверить ДАД?

Способов проверки много, но нам нужны только простейшие и без специального оборудования. Правильно? Я думаю – да!

Поэтому остаётся только два варианта:

• при помощи компьютерной диагностики
• при помощи мультиметра

Как почистить ДАД

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами

Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты

Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений

Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.

Принцип работы

Вся начинка инжекторного мотора электронная, присутствует множество датчиков. И если какой-то выходит из строя, начинаются проблемы – двигатель «троит», работает неустойчиво, а то и вовсе глохнет.

Теперь кратко о том, как работает система управления инжекторным мотором. Во-первых, системе нужно знать, какова температура в коллекторе (впускном) в определенный момент времени. Это необходимо для точного расчета массы воздуха, находящегося в самом коллекторе.

Во-вторых, не стоит забывать о том, что во время каждого такта работы происходит всасывание воздуха в камеры сгорания. За весь цикл двигатель потребляет определенное количество воздуха – объем, равный тому, какой имеют все четыре цилиндра. Итак, все довольно просто – есть данные об объеме цилиндров, известна плотность воздуха и температура. Остается одно: произвести расчет массы воздуха, который поступает в каждый цилиндр.

Как проверить и заменить ДАД

Для того чтобы узнать где находится датчик, необходимо найти штуцер на впускном коллекторе, от которого идёт трубка к штуцеру самого датчика. Кстати, причиной перечисленных неприятностей может стать забитый или прорванный шланг, а сам приборчик может быть закреплён как на моторном щитке, так и на колёсной арке. Проверка работоспособности датчика проводится только на специальном диагностическом оборудовании или же при помощи осциллографа.

Устройство не разбирается и ремонту не подлежит. Цена нового датчика — в пределах тысячи рублей в зависимости от марки автомобиля. При замене датчика надо учитывать, что у каждой модификации прибора может быть своя распиновка, поскольку он имеет три контакта — масса, сигнал и питание, а сам процесс замены несложен и займёт несколько минут. Удачной диагностики и эффективного всем ремонта!
