Методы проверки автомобильного конденсатора

Подробнее про мультиметр

Это компактный прибор, позволяющий делать замеры основных параметров как электрической цепи, так и отдельных его элементов для тестирования и выявления неисправностей.

Существуют 2 типа:

Аналоговый

Состоит из следующих элементов:

1. Стрелочного магнитоэлектрического индикатора.
2. Добавочных резисторов для снятия показаний напряжения,
3. Шунтов для измерения тока.

Цифровой

Более сложный и точный прибор (наиболее распространены мультиметры с точностью 1%), состоящий из набора микросхем и цифрового индикатора, который бывает в основном жидкокристаллическим.

Некоторые из замеряемых мультиметром характеристик:

1. Напряжение (переменного и постоянного тока).
2. Сила тока (переменного и постоянного).
3. Сопротивление (со звуковым сигналом, если оно менее 50 Ом).
4. Ёмкость.
5. Проверка полупроводников на целостность и полярность.
6. Температура.

Проверка конденсатора мультиметром

Существует много разных видов неисправностей конденсаторов. Электрический пробой, вызванный повышенным напряжением, замыкание участка цепи, обрыв из-за механических воздействий, утечка, которая обусловлена изменением сопротивления между обкладками. При всех этих обстоятельствах конденсатор теряет свою ёмкость. В электролитических устройствах причиной этого может быть изменение свойств электролита, его высыхание. Причиной любой неисправности может быть и производственный брак.

Проверка конденсатора начинается с визуальной оценки его внешнего вида. Существуют наружные признаки электрического пробоя, например, потемнение, вздутие, прогорание или растрескивание керамического корпуса.

Подготовительные работы

К подготовительным работам можно отнести две обязательные процедуры: конденсатор нужно разрядить, а если он установлен на плате – то необходимо его выпаять. Ещё нужно определить, относится ли данный экземпляр к полярным или неполярным. Знак «-» обозначен на корпусе рядом с соответствующим выводом. Полярность надо соблюдать при всех операциях. В неполярном конденсаторе соблюдать плюс и минус не обязательно.

Если внешних повреждений не обнаружено, то дальнейшие проверки ведутся с применением мультиметра.

Разрядка конденсатора

Конденсатор предназначен для накопления электрического заряда. Все измерения надо проводить с разряженным изделием. Простейший и надёжный вариант разрядки – замыкание его выводов отвёрткой до появления искры

Но если схема работает под высоким напряжением, то следует соблюдать осторожность. Руки должны быть в резиновых перчатках, а глаза защищены очками

Далее можно производить «прозвонку».

Подключения прибора к полярному и неполярному конденсатору

Если конденсатор полярный, то плюсовой щуп измерительного прибора всегда подключается к плюсу конденсатора. Для неполярного это правило можно не соблюдать.

Watch this video on YouTube

Процедура измерения параметров конденсатора и оценка результата

Переключатель мультиметра надо ставить в положение, соответствующее выполняемой процедуре.

Сопротивление

Конденсатор должен быть выпаян из схемы, чтобы другие элементы не влияли на результат проверки. Для выполнения этого замера переключатель устанавливается в режим омметра. Если конденсатор неполярный, то на шкале мультиметра выбирается значение 2 МОм. Если проверяется полярный, то устанавливается 200 Ом. Если конденсатор исправный, то на дисплее появится возрастающее от нуля до единицы число. Если сразу высветится «0», то это означает, что внутри компонента короткое замыкание,  если же «1», то это означает внутренний обрыв. При неполярном конденсаторе на обрыв указывает цифра «2».

Если используется аналоговый тестер, то плавное перемещение стрелки гальванометра от 0 к верхнему пределу свидетельствует об исправности радиодетали.

При отсутствии мультиметра можно использовать «прозвонку», собранную из светодиода и батарейки. Проверять конденсатор в режиме омметра можно только для элементов с ёмкостью выше 0,25 мкФ. Если номиналы меньше, то следует применять специальные LC-метры.

Ёмкость

Для измерения ёмкости мультиметр должен обладать этой функцией. Её имеют модели: M890D, AM-1083, DT9205A, UT139C и т.д. Конденсатор вставляется своими ножками в специальное гнездо. При измерении сравнивается результат, высветившийся на дисплее прибора и значение, написанное на корпусе детали. При расхождении, превышающем 20%, конденсатор считается неработоспособным.

ФОТО: electrongrad.ruПроверка ёмкости специальным мультиметром

Напряжение

Работоспособность конденсатора можно проверить через режим проверки напряжения. К конденсатору на несколько секунд необходимо подключить источник с напряжением, которое чуть меньше, чем написано на корпусе детали. И тут же, отключив источник, необходимо замерить напряжение на выводах. В первые секунды оно должно быть почти равным заявленному на корпусе. В противном случае, конденсатор неработоспособен.

Проверка мультиметром

Наиболее простым, и в то же время доступным способом тестирования является проверка мультиметром. Этот прибор способен измерять различные электротехнические величины, от сопротивления до напряжения и частоты. В частности, он может измерить и емкость конденсатора. Проверка емкости не происходит мгновенно. Тестеру нужно время для того, чтобы зарядить элемент до определенного уровня напряжения, а потом разрядить его. По величине тока разряда и времени производится заключение о емкости.

Измерение емкости

Перед установкой любых элементов в аппаратуру при ремонте или проектировании требуется протестировать их исправность и соответствие заданным параметрам. Поэтому необходимо знать, как проверить емкость конденсатора мультиметром. Нужно выполнить несколько простых действий:

1. Установить измерительные щупы мультиметра в подходящие отверстия на его корпусе. Черный щуп — в отверстие с маркировкой COM, а красный — в гнездо с надписью Ом, Hz, U.
2. Выбрать режим проверки конденсаторов ручкой на лицевой панели прибора. Обычно этот режим обозначен условным значком электроконденсатора — двумя параллельными линиями с выводами.
3. Прикоснуться щупами мультиметра к выводам элемента. При этом на экране тестера должно отобразиться значение его емкости в микрофарадах. Обычно измерительный прибор показывает, в каких величинах производится измерение, либо эти данные есть на его измерительной шкале.
4. Если полученное значение отличается от номинального более чем на допуск, указанный в описании этого типа электроконденсаторов (может быть от 0,5 до 80%), значит, элемент не должен применяться по назначению.

Знать, как измерить емкость конденсатора мультиметром, необходимо также и при проверке электроприбора на ошибки в работе. Любой электротехнический прибор может начать работать нестабильно, и причиной этого может служить выход из строя одного или нескольких элементов. Если провести измерение емкости используемых в приборе конденсаторов, можно выявить и устранить причину неисправности.

Тест сопротивления

Узнать, произошёл ли пробой элемента, также можно, измерив его сопротивление. Некоторые измерительные приборы не имеют возможности проверять емкость электроконденсаторов. Но такими измерителями все равно можно протестировать аппаратуру, если замерить величину сопротивления между обкладками используемых в ней конденсаторов.

Для этого нужно выполнить все действия, описанные для проверки емкости, но режим измерения нужно выбрать другой — проверку сопротивления. Этот режим обычно обозначен диапазоном измерения в Омах. Для проверки конденсаторов лучше выбрать диапазон, равный 200 Ом. Если при прозвонке элемента выявлено сопротивление ниже 50 Ом, такой элемент подвергся пробою и не может быть использован.

Прозвонить элемент можно также и внутри схемы, непосредственно в аппаратуре. Однако проверка конденсатора мультиметром, не выпаивая ни одну из его ножек, приводит к ошибкам измерения, так как тестируется также и вся остальная схема, находящаяся между измерительными щупами. Поэтому для измерения нужно выпаять хотя бы один из выводов элемента.

Знать, как проверить конденсатор мультиметром, не выпаивая, необходимо при кропотливой проверке электротехнических приборов на возможную неисправность, если точно известно, что неисправность заключается в одном из элементов. При этом следует выпаять одну из ножек каждого элемента и поочередно померить их сопротивление и емкость. Таким образом можно выявить вышедшие из строя элементы.

Причины при которых нет зарядки генератора

1. Износ щёток

Самая распространенная причина, при которой генератор не заряжает аккумулятор. Это износ щеток. Угольные контакты, которые передают напряжение от реле регулятора на обмотки ротора стираются, контакт пропадает. При этой неисправности контрольная лампа на щитке приборов перестаёт загораться.

То есть при включенном зажигании, если всё исправно должна загореться контрольный значок зарядки. Двигатель заводится и лампа гаснет. Это означает что генератор работает и заряжает аккумулятор.

В случае если нет контакта на щетках. Лампочка при включении зажигания не загорается. Убедиться в том что именно причина в контактах можно.

   Провод который идет на реле регулятор необходимо замкнуть на массу. Включить зажигание. Лампочка должна загореться. Это означает что нет контакта между щетками и контактными кольцами. Либо произошел обрыв в обмотке ротора.

Если при замыкании провода на корпус контрольная лампочка зарядки не загорелась. Значит, перегорел светодиод. Который подсвечивает значок зарядки. Либо обрыв провода. Требуется прозвонить цепь от реле регулятора до щитка приборов.

2. Неисправность реле-регулятора

Как проверить заряжает ли генератор аккумулятор в случае выхода из строя интегральной схемы реле регулятора. Наблюдается возникновение двух неисправностей. Генератор перестаёт выдавать зарядку. Потому что реле регулятор не подаёт напряжение на обмотку ротора. Либо напротив напряжение генератора растет при увеличении оборотов. Тем самым превышается допустимое для работы электрической системы автомобиля напряжение. Это может привести к перезаряду аккумулятора. Что приведет к разрушению пластин и замыканию аккумулятора. Избыточное напряжение так же приведет к выходу из строя приборов электрооборудования автомобиля.

Проверка реле регулятора

Реле регулятор можно проверить. При помощи блока питания способного плавно изменять напряжение от 10 до 20 вольт.

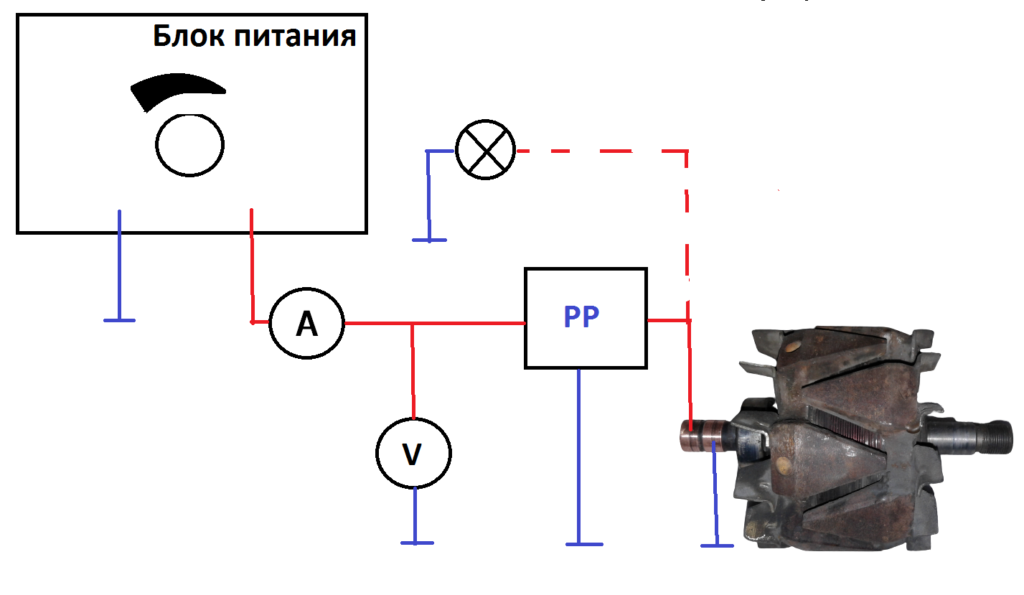

Реле регулятор соединяется по следующей схеме:

При увеличении напряжения свыше 14.2 _+ 0,3 вольта лампочка должна погаснуть. В случае уменьшения напряжения лампочка загорается. Это значит что реле регулятор исправен

3. Слабое натяжение ремня привода генератора.

Если возникло сомнение того что генератор не дает зарядки проверить в  первую очередь необходимо натяжение приводного ремня. Потому что возникающие магнитные потоки создают сопротивление вращению ротора. Когда генератор включается в работу. Слабо натянутый ремень проскальзывает на шкиве генератора. Ротор перестаёт вращаться. Генератор не выдаёт напряжение

Если на натяжение ремня сразу не обратить внимание. Диагностика генератора не даст результатов

По сути дела неисправность придется искать на исправном генераторе. Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются.

Это внешние признаки того как проверить заряжает ли генератор аккумулятор. Если их оказалось недостаточно для того чтобы определить неисправность. Далее следует снять генератор. Разобрать его и отдельно проверить его элементы.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Проверка конденсатора мультиметром

Так выглядит электронный мультиметр

В большинстве случаев, вместо устаревших и примитивных тестеров для проверки конденсаторов ёмкостью немало 0,25мкФ используют цифровые мультиметры — универсальные приборы, которые контролируют большое количество параметров. Особенно живым такой прибор становится при проверке компонентов, работающих в электронных схемах наиболее ответственных устройств, так, пускового конденсатора электродвигателя или конденсатора на трамблёре автомобиля.

При выполнении контроля на пробой, порядок действий будет аналогичен распорядку, описанному для тестера. Для такой проверки удалять из схемы контролируемый компонент необязательно, при наличии пробоя на выводах конденсатора произойдет куцее замыкание.

Последовательность действий при контроле работоспособности полярного конденсатора с помощью мультиметра:

• обесточить прибор;
• желательно, для получения немало точного результата, удалить из схемы подлежащий контролю элемент или хотя бы один из его выводов, в противном случае на погрешность измерений будут воздействовать остальные элементы;
• обязательно разрядить контролируемый элемент, закоротив его выводы;
• установить тумблер мультиметра на порядок прозвонки или измерения сопротивления;
• прислонить щупы прибора к выводам проверяемого элемента, соблюдая полярность. Мультиметр в порядке прозвонки и измерения сопротивления выдаёт постоянное напряжение, поэтому в случае, если конденсатор не вышел из построения, сразу после подключения он начнёт заряжаться, а значение сопротивления на дисплее мультиметра будет минимальным. С течением поре (пока производится зарядка) сопротивление будет постепенно увеличиваться, пока не достигнет максимально допустимой размеры или бесконечности.

Признаками неисправности проверяемого мультиметром компонента будут служить такие результаты измерений:

• смысл сопротивления на табло прибора сразу равно единице, что означает, что в конденсаторе произошёл обрыв;
• значение сопротивления на табло прибора равновелико нулю, а мультиметр издаёт характерный писк — пробой конденсатора, короткое замыкание.

Для неполярных конденсаторов повергнутая выше процедура упрощается: достаточно без соблюдения полярности прикоснуться щупами прибора к выводам, предварительно введя диапазон измерений на отметку 2 МОм. Если появившееся на экране прибора значение превысит 2 МОм, то с проверяемым компонентом всё в распорядке, если нет, то он повреждён и подлежит замене.

Для контроля на утечку идеально подходят мультиметры с функцией измерения ёмкости.

Конденсаторы: когда необходимо их заменить

Дефиниция ёмкости конденсатора:

• обесточить прибор;
• удалить подлежащий контролю компонент из схемы;
• обязательно разрядить контролируемый элемент, закоротив его выводы;
• ввести тумблер мультиметра в режим измерения ёмкости конденсаторов (Сх);
• прислонить щупы прибора к выводам проверяемого элемента;
• находить с экрана полученное значение ёмкости.

Видео: как проверить исправность конденсаторов

Если фактическое смысл не соответствует указанному на корпусе, то такой элемент необходимо заменить.

Замена

Снятие конденсатора генератора ваз 2110 и его проверка проводится в следующем порядке:

• Отсоединяем аккумуляторную батарею (достаточно отсоединить минусовую клемму);
• Отсоединяем провод возбуждения (колодка провода на выводе «D»);
• Используя ключ на «10» откручиваем провод вывода «В+»;
• Снимаем ремень генератора;
• Откручиваем фиксирующую гайку, регулировочный болт и снимаем планку натяжителя ремня;
• Вытаскиваем болт нижнего крепления предварительно ключом на «13» откручиваем его гайку;
• Аккуратно вытаскиваем сам генератор (смотрите фото).

Процесс снятия генератора

Далее начинаем добираться непосредственно до самого «виновника» ремонта:

• Снимаем пластмассовый защитный кожух, для чего отжимаем на его корпусе три защелки:
• Отворачиваем два винта крепящих щеткодержатель и аккуратно, стараясь не повредить щетки, вытаскиваем сам узел, попутно отсоединив от него колодку проводов;

Откручиваем гайку крепления болта и снимаем наконечник контактного провода конденсатора вместе с пружинной и дистанционной шайбой;

Контактный провод конденсатора

Откручиваем винт крепления и снимаем «жертву».

Снятие конденсатора генератора ваз 2110,видео

Как проверить конденсатор мультиметром не выпаивая?

Перед началом ремонта радиотехнической схемы, необходимо произвести внешний осмотр радиоэлементов, не выпаивая их из платы. Характерными признаками неисправного накопителя энергии является вздутие его корпуса, изменение цвета. Современные электролитические конденсаторы снабжены специальными щелями, для более безопасного выхода системы из строя. На плате могут появиться признаки температурного воздействия неисправного элемента – токопроводящие дорожки отслаиваются от поверхности, потемнение платы и т. п

Проверять контакт элемента можно осторожно покачав его пальцем

Если имеется электрическая схема, можно проконтролировать наличие величины напряжения на контрольных точках. Точнее, нужно произвести измерения по цепи разряда конденсатора и оценить его состояние. При подозрении на неисправность нужно параллельно подозрительному компоненту включить в схему исправный, одинакового номинала, что позволит судить о его работоспособности. Такой вариант определения неисправности приемлем в схемах с малым напряжением.

Проверка на отсутствие внутреннего обрыва

Обрыв – распространенный дефект конденсатора, при котором один из его электродов теряет электрическое соединение с обкладкой и фактически превращается в короткий, ни с чем не соединенный (висящий в воздухе), проводник. Чаще всего обрыв происходит из-за превышения рабочего напряжения конденсатора. Этим грешат не только электролитические конденсаторы, но и специальные помехоподавляющие конденсаторы типа Y (они, кстати говоря, специально так спроектированы, чтобы уходить в отрыв, а не в КЗ).

Конденсатор с внутренним обрывом внешне ничем не отличается от исправного, кроме случаев, когда ножку физически оторвали от корпуса. Разумеется, в случае отрыва одного из выводов от обкладки конденсатора, емкость такого конденсатора становится равной нулю. Поэтому суть проверки на обрыв состоит в том, чтобы уловить хоть малейшие признаки наличия емкости у проверяемого конденсатора.

Таблица характеристик надежности конденсаторов.

Способ №1: исключение обрыва через звуковой сигнал в режиме прозвонки

Включить мультиметр в режим прозвонки, прикоснуться щупами к выводам конденсатора и в этот момент мультиметр должен издать непродолжительный писк. Иногда звук настолько короткий (зависит от емкости конденсатора), что больше похож на щелчок и нужно очень постараться, чтобы его услышать. Небольшой лайфхак: чтобы увеличить продолжительность звукового сигнала при прозвонке совсем маленьких конденсаторов, нужно предварительно зарядить их отрицательным напряжением, приложив щупы мультиметра в обратном порядке.

Тогда при последующей прозвонке мультиметру сначала придется перезарядить конденсатор от какого-то отрицательного напряжения до нуля, и только потом – от нуля до момента отключения пищалки. На все это уйдет значительно больше времени, а значит сигнал будет звучать дольше и его проще будет расслышать. Из своей практике могу сказать, что с помощью уловки, описанной выше, мне удавалось уловить реакцию мультиметра на конденсатор емкостью всего лишь 0.1 мкФ (или 100 нФ)!

Будет интересно Как подключить комнатную антенну к телевизору: практические советы

Способ №2: увеличение сопротивления постоянному току как признак отсутствия обрыва

Если предыдущий способ не помог и вообще не понятно, как проверить конденсатор тестером, то вот вам более чувствительный метод проверки. Необходимо переключить мультиметр в режим измерения сопротивления. Выбрать максимально доступный предел измерения (20 или лучше 200 МОм). Приложить щупы к выводам конденсатора и наблюдать за показаниями мультиметра.

По мере заряда конденсатора от внутреннего источника мультиметра, его сопротивление будет постоянно расти до тех пор, пока не выйдет за пределы диапазона измерения. Если такой эффект наблюдается, значит обрыва нет. Кстати говоря, может так оказаться, что рост сопротивления остановится на значении от единиц до пары десятков МОм – для конденсаторов с жидким электролитом (кроме танталовых) это абсолютно нормально. Для остальных конденсаторов сопротивление утечки должно быть больше, как минимум, на порядок.

При измерении таких высоких сопротивлений необходимо следить за тем, чтобы не касаться пальцами сразу обоих измерительных щупов. Иначе сопротивление кожи внесет свои коррективы и исказит все результаты. С помощью измерения сопротивления на пределе 200 МОм мне удавалось однозначно определить отсутствие обрыва в конденсаторах емкостью всего 0.001 мкФ (или 1000 пФ).

Какие неисправности могут случиться в конденсаторе

Прежде чем учиться искать неисправности конденсатора, необходимо разобраться, в чем же они могут заключаться. Иными словами – нужно знать, что искать.

Итак, полный выход из строя или неправильная работа этого элемента схемы может выражаться в следующем:

• Пробой между обкладками конденсатора. Обычно вызывается превышением допустимого напряжения на выводах. По сути, участок цепи, который должен «разрываться» конденсатором, получается замкнутым.
• Обрыв между выводом конденсатора и обкладкой. Может случиться из-за вибрационного или иного механического воздействия, от превышения допустимого напряжения. Нельзя исключить и производственный брак. На деле получается, что конденсатор в схеме попросту отсутствует – на его месте банальный разрыв цепи.
• Повышенный ток утечки – в связи с потерей диэлектрических качеств разделяющего обкладки слоя происходит «перетекание зарядов». Конденсатор не в силах сохранять полученный заряд достаточное для его корректной работы время.
• Недостаточная емкость конденсатора. Может вызываться повышенным током утечки или же опять, чего греха таить, производственным браком. В результате схема, в которую включен такой конденсатор, работает некорректно, неустойчиво, или вовсе становится неработоспособной.
• Для электролитических полярных конденсаторов выделяют еще один возможный дефект – это превышение эквивалентного последовательного сопротивления ЭПС (ESR). Как известно, такие конденсаторы, работая в схемах с высокочастотными токами, способны «фильтровать» постоянную составляющую и пропускать частотный сигнал. Но этот сигнал может «подавляться» повышенным ЭПС, по аналогии с обычным резистором, значительно снижая его уровень. Что, кстати, одновременно ведет и к нагреву таких элементов схемы.

ЭПС складывается из нескольких факторов:

— обычное активное сопротивление проволочных выводов, обкладок и точек их соединения.

— сопротивление, вызванное неоднородностью диэлектриков, наличием примесей или влаги.

— сопротивление электролита, которое способно изменяться (нарастать) по мере испарения, высыхания, постепенного изменения химического состава.

Для ответственных схем показатель ЭПС имеет очень важное значение. Но, к сожалению, именно эту величину оценить и сравнить с допустимой табличной без использования специфических приборов – невозможно

Специальный прибор для диагностики конденсаторов, позволяющий оценить и их емкость, и показатель эквивалентного последовательного сопротивления (ESR)

Справедливости ради надо сказать, что некоторые пытливые мастера самостоятельно заготавливают приборы-приставки для оценки ESR и используют их в связке с самыми обычными цифровыми мультиметрами. При желании в интернете можно отыскать немало схем подобных приставок.

Приставка к мультиметру типа DT, позволяющая оценивать показатель ESR электролитических конденсаторов.

Пример таблицы допустимых значений эквивалентного последовательного сопротивления (в омах – Ω) для электролитических конденсаторов различных номиналов емкости (μF) и напряжения (V):

	10 V	16 V	25 V	35 V	50 V	63 V	100 V	160 V	250 V	350 V	450 V
1 μF	—	—	2.1	2.4	4.5	4.5	8.5	9.5	8.7	8.5	3.6
2.2 μF	—	—	2.0	2.4	4.5	4.5	2.3	4.0	6.1	4.2	3.6
3.3 μF	—	—	2.0	2.3	4.7	4.5	2.2	3.1	4.6	1.6	3.5
4.7 μF	—	—	2.0	2.2	3.0	3.8	2.0	3.0	3.5	1.6	5.7
10 μF	—	8.0	5.3	2.2	1.6	1.9	2.0	1.2	1.4	1.2	6.5
22 μF	5.4	3.6	1.5	1.5	0.8	0.9	1.5	1.1	0.7	1.1	1.5
33 μF	4.3	2.0	1.2	1.2	0.6	0.8	1.2	1.0	0.5	1.1	—
47 μF	2.2	1.0	0.9	0.7	0.5	0.6	0.7	0.5	0.4	1.1	—
100 μF	1.2	0.7	0.3	0.3	0.3	0.4	0.15	0.3	0.2	—	—
220 μF	0.6	0.3	0.25	0.2	0.2	0.1	0.1	0.2	0.2	—	—
330 μF	0.24	0.2	0.25	0.1	0.2	0.1	0.1	0.1	0.2	—	—
470 μF	0.24	0.18	0.12	0.1	0.1	0.1	0.1	0.1	0.15	—	—
1000 μF	0.12	0.15	0.08	0.1	0.1	0.1	0.1	0.1	0.1	—	—
2200 μF	0.12	0.14	0.14	0.1	0.1	0.1	0.1	0.1	0.1	—	—
3300 μF	0.13	0.12	0.13	0.1	0.1	0.1	0.1	0.1	0.1	—	—
4700 μF	0.12	0.12	0.12	.01	0.1	0.1	0.1	0.1	0.1	—	—

Типы автомобильных конденсаторов

1. Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.

   Так выглядит автомобильный конденсатор

2. Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.
