Как проверить шаровую опору: признаки неисправности и ее замена

Причины износа шаровой опоры?

Так как этот элемент находится в основной части транспортного средства, он подвергается серьёзным нагрузкам. Нарушение функционирования детали может произойти по целому ряду причин. Но, в большинстве случаев, опора перестает справляться со своими функциональными обязанностями из-за увеличенного зазора между пальцем и полимерным составом. К прочим негативным факторам, влияющим на её состояние и продолжительность службы, стоит отнести:

Естественный износ пальца или самого корпуса
Неаккуратное передвижение по разбитым дорогам
В любой момент может произойти разрыв резинотехнического пыльника, что отрицательно повлияет на работу и ресурс шаровой опоры
Также в случае прорыва пыльника шаровая теряет смазку

Некачественные детали, как правило, служат намного меньше положенного срока

Чтобы не возникла преждевременная поломка ходовой системы, нужно придерживаться осторожного, размеренного стиля вождения. В момент подъезда к неровностям или разбитой дороге лучше всего сбавлять скорость автомобиля до минимума

Опытные автомеханики также настоятельно рекомендуют регулярно осматривать состояние пыльника.

Самостоятельная проверка шаровых опор

Ни одна конструкции подвески современного автомобиля, не обходится без применения шаровой опоры. Данный шарнир, используется как правило в подвеске передней оси машины, но бывают случаи и заднего применения.

Назначение шаровой опоры

Шаровая опора- это шарнирный элемент, соединяющий нижний рычаг подвески, с поворотным кулаком . Служит для фиксации и вращения во всех плоскостях поворотного кулака. Является одним из главных вращательных элементов в повороте управляемых колес.

Что из себя представляет ее конструкция

В основе шаровой опоры, стоит палец с шариком на конце, крепко завальцованным в корпус опоры. Между шариком пальца и корпусом, находится тефлоновая прослойка и специальная смазка. С верхней стороны шаровой опоры имеется завальцовка, которая фиксирует шариковый палец в корпусе, а поверх нее идет пыльник, предотвращающий утечку смазки и препятствующий попаданию абразивных частиц.

Что обычно выходит из строя

— основной неисправностью, принято считать износ тефлоновой прослойки и появление люфта в работе шарика внутри корпуса.

— при порванности резинового пыльника, рекомендуется заменить всю опору в сборе, т.к. малейшее попадание грязи и песка, существенно сокращают срок службы шаровой опоры.

Практические советы

Приобретая новое изделие, необходимо протестировать техническое состояние покупки, а именно жесткость хода пальца и наличие защитного чехла в комплектности изделия. Впрочем, ролик замена шаровых «десятки» позволяет все это посмотреть. При отсутствии чехла его следует приобрести отдельно, как и консистентную техническую смазку.

Более половины пыльника наполнять смазкой не следует, иначе она будет давить на стенки пыльника, что может привести к его дефектам и нарушению целостности резинового корпуса.

Для увеличения сроков эксплуатации шаровой опоры требуется тщательный контроль над герметичностью защитного чехла изделия, в случае ее нарушения рекомендуется незамедлительно чехол поменять на новое изделие, без дефектов.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

металлический корпус;
палец с шаровой головкой;
поджимная пружина;
гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный пробег. При каждом ТО механики должны проверять сохранность пыльника и качество/объем смазочного материала, а по необходимости с помощью масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена была на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона. Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

Машину необходимо установить на ровную площадку и установить на ручной тормоз.
Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.

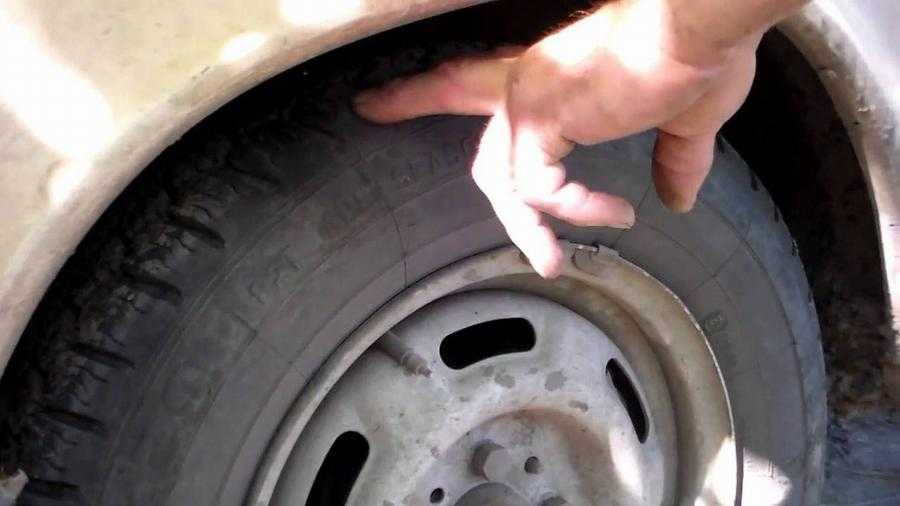

Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Как определить неисправность шаровой

Состояние опор, к сожалению, не всегда могут определить стенды, предназначенные для диагностики узлов подвески. Оценить их состояние можно обычными старыми методами — на ощупь и слух.

Способ №1 Когда происходит проверка на слух, необходимо раскачать машину и прислушаться, что именно в ней стучит.

Способ №2 Для того чтобы избежать ошибки в результате диагностики, при выжатой тормозной педали до самого упора (для исключения люфта подшипников) колесо необходимо покачивать руками. Для этого надо взяться за него в самой верхней и наиболее нижней точках. Если люфт все же ощущается, то знайте, что в опоре присутствует зазор, и ее необходимо заменить. А вот для определения величины износа лучше будет использовать наиболее точные приспособления, а также инструменты.

В классической модели автомобиля ВАЗ есть контрольное специальное отверстие, находящееся в конструкции нижней шаровой опоры. Для ее диагностики следует штангенциркулем или глубиномером через это контрольное отверстие под нагрузкой измерить расстояние между торцом шарового пальца и внешней поверхностью корпуса. У автомобилей ВАЗ показатель будет не больше 11,8 миллиметров (для оригинальных опор).

В верхней опоре люфт можно замерить специализированным устройством с индикатором. Люфт не должен быть выше 0,8 миллиметров.

В том случае, если у вас под рукой не имеются специализированные инструменты или приборы, вы можете положить свою ладонь на корпус шаровой опоры так, чтобы одновременно касаться корпуса и пальца. Попросите напарника раскачать колесо. Если люфт имеется, то, как правило, он чувствуется.

Причины поломки шаровой опоры

Основной неисправностью шаровой опоры является выработка полимерного вкладыша. Вследствие выработки между вкладышем и шаром пальца образуется люфт, который способствует быстрому и полному разрушению полимера. Перемещаясь под нагрузками, шар постепенно деформирует отверстие корпуса, что и приводит в результате к выпадению пальца из цилиндра корпуса.

Нарушение герметичности эластичного пыльника способствует преждевременному разрушению полимерного вкладыша. Попадание влаги приводит к вымыванию смазки и коррозии пальца. Грязь и дорожная пыль также ускоряют процесс износа, действуя как абразив.

Проверка шаровой опоры Дэу Сенс и Ланос

На многих бюджетных автомобилях шаровая опора нижнего рычага представляет реальную угрозу безопасности. Со сроком службы около 30 000 км пробега не успеешь оглянуться, как опора может разрушиться прямо в дороге. С Дэу ситуация несколько иная.

Когда проверять опоры, признаки износа

Продуманная передняя подвеска Daewoo Lanos и Sens доработана с помощью английских специалистов, а до того она верой и правдой служила на Опелях в течении десятка лет. Возможно, поэтому ресурс передних опор нижних рычагов на этих автомобилях доходит до 120-130 тысяч км пробега.

К качеству опор на рынке Украины тоже претензий пока не много. Любая из них, представленная на витрине, сможет с лихвой окупить вложенные деньги и время на замену после сотни тысяч пробега. И все же они изнашиваются. Первыми признаками изношенной шаровой считаются:

глухой стук при проезде неровностей, характер стука определяется тем, что на кузов удары передаются через сайлентблоки, поэтому по тону и окраске звука стук опор спутать с чем-то другим (например, со стуком рулевой рейки) сложно;
тяжело проворачивается руль при исправной рейке, при повороте кулака может быть слышен характерный скрип;
из-за расхлябанности подвески машина не будет точно держать прямую, постоянно приходится подруливать при условии, что с наконечниками рулевых тяг все в норме;
резина будет изнашиваться неравномерно и это вполне понятно — углы установки колес будут нарушены.

Что влияет на ресурс шаровой опоры

Давайте вспомним конструкцию опоры Ланоса — это простейший корпус с капролоновой вставкой, в которую помещен шаровый палец. Сверху все это опрессовано и накрыто защитным пыльником из резины.

Основная причина выхода опоры из строя — трещины или разрывы на поверхности защитного пыльника.

Вода, песок и грязь спокойно проникают внутрь шаровой и создают там абразивную среду, а кроме того, способствуют коррозии шарового пальца.

Конечно, в таких условиях, да еще на плохих дорогах, опора долго не протянет. А в целом вот основные причины ее усиленного износа:

Износ естественный, старение резины и трещины в капролоне могут проявляться только после пробега в 100 тысяч и больше.
Опора несет на себе всю тяжесть кузова, поэтому чем больше выбоин на дороге, тем сильнее она изнашивается

Вторая причина — плохие дороги.
Неквалифицированная установка без смазки, незатянутые ремонтные гайки, потеря рычагом геометрии.
Качество опоры также важно, поэтому выбирая производителя, стоит учитывать отзывы о конкретных шаровых и покупать их в надежных проверенных магазинах.

Как проверить опоры на Daewoo Sens/Lanos

Для проверки шаровых опор на Ланосе или Сенсе желательно иметь помощника. Проверка проводится по нескольким сценариям, но суть одна — выяснить уровень износа, о чем расскажет люфт между корпусом шаровой и пальцем.

Важно запомнить, что проверка шаровых опор проводится только при нагруженной подвеске, то есть, автомобиль должен всеми колесами стоять на земле. В противном случае проверка не даст результатов

Теоретически можно попытаться выявить люфт опоры на поддомкраченном автомобиле, дергая за колесо сверху-снизу и справа-слева. При этом педаль тормоза должна быть полностью нажата, чтобы заблокировать колесо. Но, во-первых, нагрузка на шаровую будет совсем другой и не соответствовать реальным условиям, а во-вторых, расшатанный ступичный подшипник (если тормоз не нажимать) или наконечник тяги могут сбить нас с толку.

Первый способ. Качаем и щупаем

Здесь нам будет нужен помощник. В его обязанности будет входить раскачивание автомобиля до максимальной амплитуды. Для этого ему нужно упереться руками в кромку крыши в районе центральной стойки и раскачивать кузов.

Тем временем мы спускаемся под машину и ставим руку на корпус опоры. Если во время раскачки будет заметен люфт или слышен стук — опору нужно менять.

Проверяем опоры как справа, так и слева.

Второй способ. Монтажная лопатка

Этот способ подойдет для тех случаев, когда помощника найти не удалось. Но удалось найти монтажную лопатку. Берем ее в одну руку, а вторую ставим на корпус шаровой опоры. Устанавливаем лопатку в качестве рычага — упираем ее снизу в рычаг, а сверху в поворотный кулак и качаем кулак вверх-вниз.

Назначение шаровой опоры на автомобиле

Передние колеса переднеприводных автомобилей Ланос, Сенс и Шанс являются не только ведущими, но еще и имеют способность вертикального изменения угла. Если говорить простыми словами, то передние колеса поворачиваются вправо и влево, что необходимо для выбора траектории движения.

Изменение положение колес относительно дороги происходит с соблюдением следующих требований:

ровное положение колес;
автомобиль должен двигаться (вперед или назад);
легкое управление руля.

Все эти условия достигаются за счет подвески автомобиля, а такой элемент, как шаровая опора, является одним из основных устройств этой части. Она предназначена для соединения рычагов подвески со ступицей управляемого колеса. Опоры пришли на смену шкворневым механизмам, которые имели множество недостатков.

Шаровая опора на Ланосе предназначена для передачи управляющего сигнала от рулевого механизма на колесо. Их применение способствует возможности совершения свободных угловых перемещений сопрягаемых углов. Проще говоря, шарнирная опора обеспечивает при вертикальном перемещении колеса его фиксированное положение в горизонтальной плоскости.

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте

Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса

Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

Несмотря на то что после отрыва шаровой ступица держится на стойке либо на втором рычаге, колесо становится неуправляемым. Последствия – непредсказуемы и зависят от скорости движения в момент поломки

Вот почему важно следить за состоянием этих элементов и вовремя реагировать на посторонние звуки, доносящиеся от ходовой части. Если проявились первые признаки неисправности шаровой опоры, желательно проверить ее и уточнить диагноз, чтобы вовремя заменить на новую

Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

Порядок действий такой:

Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

Алгоритм следующий:

Поставьте машину на смотровую яму и затормозите.
Поднимите проверяемую сторону домкратом.
Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
Повторите действие на колесе с другой стороны.

Самостоятельная диагностика опор

Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

Порядок действий такой:

Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Поставьте машину на смотровую яму и затормозите.
Поднимите проверяемую сторону домкратом.
Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
Повторите действие на колесе с другой стороны.

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо. В иномарках – по одной.

Рассмотрим конструкцию автомобильной шаровой опоры:

Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать. Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов:

Неисправности шаровой опоры

Перечислим все признаки неполадок в работе этого важного устройства:

Появился стук на поворотах.
Появилось биение руля (руль сильно вибрирует).
Появился неравномерный износ протектора. Это из-за торцевого биения колеса.
Развал-схождение разошелся или не правильно сделан. При этом протекторы резины изнашиваются неравномерно только с одной стороны.
Увеличение нагрузки на колеса. Руль тяжелее крутить.
Во время торможения автомобиль отклоняется в сторону. При этом могут быть слышны щелчки в подвеске.

Перечисленные признаки неполадок не обязательно относятся к проблемам с шаровыми опорами, это может быть связано с другими деталями узла подвески.
