Чем «думают» вазы: все об эбу на ваз 2110-2112 и их замене

Прошиваем ВАЗ 2110

Решая, как прошить ВАЗ 2110, можно поискать специалиста, который сам решит за вас подобные вопросы, либо выполнить прошивку для машины своими руками. Если вы решили сэкономить средства и при этом приобрести новый опыт, придавая своей машине более современный вид, выполняйте следующие действия. Во-первых, сначала нужно определиться с типом самой прошивки, а затем найти необходимую программу и быстро скачать ее из интернета. При этом, решая прошить инжектор ВАЗ, поймите, действительно ли в его установке есть смысл. Помните, что в случае неисправности заводских опций, в любом случае вы увидели вы ошибку в выдаче данных.

Во-вторых, чтобы прошить ВАЗ 2110, перед установкой новой программы обязательно проверьте, не установлена ли на вашем авто заводская прошивка, в которой предусмотрено отключение определения пропусков воспламенения. Если в вашей машине стоит именно такая опция, дальнейшая перепрошивка не потребуется. При этом определяйте тип заводской прошивке следующим образом: проведите диагностику с использованием сканматика, который программно покажет комплектацию системы вашего автомобиля.

Если вам все-таки необходима прошивка для ВАЗ 2110, отправляйтесь в специализированные магазины и приобретайте там необходимую крышку и ДФ, а далее остается лишь правильно воткнуть небольшой штифт на распредвал. После этого подключайте адаптер, и внимательно смотрите на его параметры, так как данный прибор должен работать в режиме реального времени. При этом операция связи с ЭБУ должна пройти нормально, если подключение к порту выдает ошибку, выполнить прошивку самостоятельно вам вряд ли удастся.

Далее загрузите в ЭБУ выбранную вами и заранее скаченную программу для двухрежимной прошивки, к примеру, предусматривающей использование газа и бензина, либо предназначенной для возможности использования двух режимов – спортивного и экономичного. После этого займитесь непосредственной доработкой ЭБУ, аккуратно добавьте к его разъему провод, предусматривающий его последующее заземление на массу при каждом переключении режима. Чтобы процесс прошивки прошел без эксцессов, гораздо удобнее сначала снять контроллер, а затем выполнить его прошивку уже дома, правильно подключая все контакты, выставляя режим включения зажигания, неотложного питания, разрешение программирования и питание главного реле.

Наверное, все уже знают, что мощность даже новенького ВАЗ 2110 можно увеличить, поменяв прошивку ЭБУ. Это стоит делать хотя бы потому, что мощность двигателя изначально занижена заводскими настройками. Обновление позволит высвободить весь скрытый потенциал без замены деталей или других составляющих.

Частые неисправности электронного блока управления ВАЗ

С учетом того, что контроллер является сложным электронным устройством, нельзя исключать выход ЭБУ из строя. Как правило, причины неисправности ЭБУ могут быть разными, начиная с механических повреждений и заканчивая программными сбоями.

Например, частой причиной поломок является перегрев или попадание жидкости. Как показывает практика, на Лада Самара ЭБУ стоит возле радиатора печки. Не трудно догадаться, что течь радиатора и попадание ОЖ на контроллер часто выводит данное устройство из строя.

При этом не всегда на панели загорается check engine, однако двигатель работает со сбоями. В подобной ситуации, когда других причин не выявлено, нужна не диагностика двигателя и систем, а профессиональная диагностика ЭБУ автомобиля, которую может выполнить только опытный специалист. Нередко после проверки блок может нуждаться в замене, так как ремонт ЭБУ зачастую не рекомендован.

Преимущества тюнинга

Основной плюс данного тюнинга заключается в возможности улучшения эксплуатационных характеристик автомобиля без вмешательства в сам двигатель. Нет необходимости менять головку, ставить иные поршни или паук. Достаточно установить иную прошивку на ВАЗ, тогда машина станет более отзывчивой на педаль акселератора. Следующий плюс — скорость установки. На модернизацию прошивки ВАЗ-2114 уйдет не более двадцати минут времени. При этом всегда можно вернуть заводские параметры ЭБУ.

Еще один плюс прошивки блока управления — снятие ошибок двигателя. Они могут возникать при удалении катализатора или неисправности кислородного датчика. Поскольку многие владельцы ВАЗ-2114 ставят вместо катализатора пламегаситель, на панели приборов постоянно горит «Чек». С новой прошивкой «Чек» не будет беспокоить владельца. А при компьютерной диагностике не возникнет ошибок по выпускной системе.

Существует множество программ для прошивки ВАЗа. Одна позволит достичь максимальной топливной экономичности. Другая повысит динамические характеристики. Третья и вовсе позволит 16-клапанному мотору ездить на 92 бензине без детонаций и перерасхода.

Как проверить зажигание ВАЗ 2110 самому

Как уже было сказано выше, в рамках диагностики зажигания следует проверять на ВАЗ 2110 модуль зажигания, выполнять диагностику свечей, колпачков, высоковольтных проводов. Основные признаки неисправностей не всегда связаны с модулем зажигания, то есть нужно использовать метод исключения.

Для правильного определения неисправности необходимо проверить не только сам модуль, но и  другие элементы системы зажигания: свечи, колпачки, высоковольтные провода.

Проверка свечей, заключается в следующем:

  • выкрутить свечи, надев колпачки, уложить их на головку блока и прокрутить двигатель стартером;
  • если искра на свечах не стабильна, меняем неисправные детали на новые или рабочие;
  • повторить проверку уже установленных новых свечей.

Обратите внимание, прокручивать двигатель стартером со снятыми высоковольтными проводами нельзя, поскольку это может привести к пробою в крышке модуля зажигания. Проверка высоковольтных проводов и колпачков:

Проверка высоковольтных проводов и колпачков:

  • снять колпачки, через изолятор на расстоянии 10-15 мм от головки удерживать контакт провода;
  • если иска не пробивает это расстояние, то провода повреждены;
  • проверить провода на сопротивление (номинальное сопротивление должно быть в пределах от 7 до 10к ОМ)
  • при имеющихся отклонениях меняют весь комплект высоковольтных проводов;

Также следует проверить колпачки на пробой. В любом случае, исключив из списка неисправностей остальные элементы системы, приступаем к проверке модуля зажигания. Для его проверки нужен мультиметр и 15-20 минут свободного времени.

Выполнить проверку можно самостоятельно, зная последовательность выполняемых работ и номинальное значение модуля. Итак, если есть подозрения на модуль ВАЗ 2110, проверка предполагает следующий порядок действий:

  • осмотреть модуль зажигания на предмет сколов и трещин (если таковые имеются, модуль зажигания сразу меняют без каких-либо проверок);
  • проверить питание и наличие импульсов, поступающих с ЭБУ (питание проверяют между массой ДВС и центральным выводом (15) колодки проводов, подключенным к модулю). Напряжение при включенном зажигании должно быть не меньше 12В;
  • проверить импульсы, поступающие с электронного блока управления на колодке проводов путем установки одного щупа мультиметра на разъем (15), другой сначала на правый крайний, потом на крайний левый;
  • прокрутив двигатель стартером, фиксируют мультиметром кратковременные скачи напряжения (отсутствие импульсов – проблема в ЭБУ);
  • проверить сопротивление на вторичных обмотках катушек, поставив мультиметр в режим измерения сопротивления. На высоковольтных выводах крышки модуля между 2-3 и 1-4 выводами сопротивление должно быть в пределах 0.5 ОМ (при несоответствии модуль меняют);
  • проверить сопротивление на вторичных обмотках катушки между контактами (15) и сначала крайним правым, потом крайним левым выводом. Сопротивление должно соответствовать 0,5 Ом;
  • проверить модуль на короткое замыкание, установив мультиметр в режим омметра (один щуп прибора на центральный вывод, второй на металлический корпус, норма — сопротивление отсутствует);
  • при фиксировании прибором какого-либо сопротивления, модуль меняют.

Ошибка Р0504

Эта неисправность связана с некорректным сигналом выключателей педали тормоза. Чаще всего причиной такого сбоя является неисправность датчика положения педали тормоза, отсутствие правильной его регулировки или поломка пружины, которая установлена в этом устройстве. Порядок проверки и устранения неисправности:

  1. Производим снятие датчика;
  2. Переводим фиксатор штока в правое положение при помощи отвертки;
  3. Используем мультиметр с функцией омметра;
  4. На автомобилях Ларгус, Веста и Иксрей контакты 3-4 должны быть замкнуты и иметь сопротивление близкое к нулю. Контакты 1-2 разомкнуты и сопротивление их должно стремиться к бесконечности.
  5. При нажатии на шток на контактах 3-4 происходит размыкание цепи, а на 1-2 замыкание. Если это не так, то необходимо заменить датчик.
  6. На автомобилях Приора, Калина, Гранта, Нива контакты 1-4 должны быть замкнуты, а 2-3 разомкнуты. При нажатии на шток ситуация соответственно наоборот.
  7. Перед обратным монтажом датчика перевести шток в левое положение.

Расположения датчика на видео:

Регулировка датчика положении педали тормоза:

Эту процедуру любой водитель может провести дома без поездки на сервисную станцию. Деталь имеет в своей конструкции две гайки. Одна из них находится сверху, а вторая снизу. Верхней гайкой производится регулировка нажатия штока. Сначала необходимо отпустить нижнюю, а потом закручивать верхнюю, тем самым меняя зазор элемента. Вам необходимо добиться того, чтобы шток полностью нажимался, а не частично. После этого заведите машину и дайте ей поработать около 10 минут, чтобы проверить не появилась ли ошибка.

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).

Наиболее часто встречающиеся неполадки э лектронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Э лектронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр) представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine) . Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Признаки неисправности Э лектронного блока управления двигателем:

— Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами. — Отсутствие реакции на Лямбда — регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д. — Отсутствие связи с диагностическим прибором. — Физические повреждения (сгоревшие радиоэлементы, проводники).

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Причины возникновения неисправности Э лектронного блока управления двигателем:

1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта. 2. «Прикуривание» от машины с работающим двигателем. 3. «Переполярность» при подключении аккумуляторной батареи. 4. Снятие клеммы аккумуляторной батареи на работающем двигателе. 5. Включение стартера с отсоединенной силовой шиной; 6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля. 7. Попадание воды в ЭСУД . 8. Обрыв или замыкание проводки. 9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т.д. сгоревших блоков.

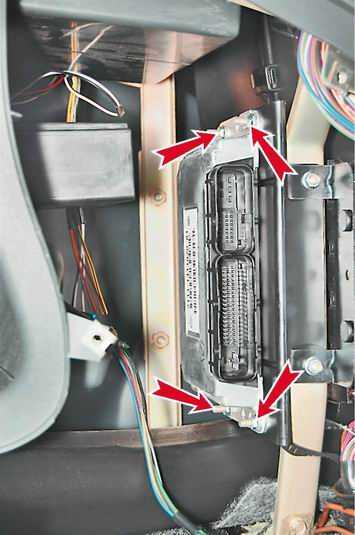

Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Разновидности э лектронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Приветствую вас дорогие друзья! Сегодняшний пост я решил целиком и полностью посвятить ЭБУ (Электронный блок управления двигателем) автомобиля ВАЗ 2114. Прочитав статью до конца, вы узнаете следующее: какой ЭБУ стоит на ВАЗ 2114 и как узнать его версию прошивки. Дам пошаговую инструкцию его распиновки, расскажу о популярных моделях ЭБУ январь 7.2 и Ителма, а также речь зайдет о распространенных ошибках и неисправностях.

Ремонт ЭБУ

Как указали выше, по одним только симптомам точно установить поломку блока нельзя. Поэтому перед ремонтом обязательно проводится диагностика ЭБУ, других блоков, систем и датчиков, проверка проводки. Когда точно установлено, что причина в ЭБУ и она носит не программный характер, производится ремонт:

  1. Снятие блока, прозвонка контактов.
  2. Вскрытие и внешний осмотр платы для обнаружения физических неисправностей: обрывы, поврежденные детали и т. д.
  3. Замена поврежденных элементов, восстановление пайки, дорожек и др. подобные работы.
  4. Замеры напряжения, диагностика.
  5. Сборка и герметизация.

Если проблема по программной части, разборка блока может и не потребоваться. В некоторых случаях помогает перепрошивка ЭБУ или наоборот откат к заводским настройкам. Но в любом случае точную причину можно обнаружить только после качественной диагностики и проверки осциллографом.

Если у вас возникли подозрения, что ЭБУ сбоит, обращайтесь на диагностику к нашим партнерам. Специалисты установят причину проблем и при необходимости сделают ремонт ЭБУ (как программной, так и аппаратной части). Найти ближайших партнеров АДАКТ можно на карте ниже.

Рекомендуем посмотреть

Самостоятельная диагностика электронного блока управления двигателем

Электронный блок управления представляет собой один из основных компонентов автомобиля, поскольку он, по сути, является его «мозгами». Благодаря этому девайсу осуществляется множество различных процессов, обеспечивающих нормальную работу в целом, но как и любое другое устройство, ЭБУ может выйти из строя. Подробнее о том, как проверить ЭБУ на работоспособность и в каких случаях это необходимо — читайте ниже.

Распространенные неисправности ЭБУ и их причины

Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

Но это — только одна из самых распространенных причин, по факту их значительно больше:

  1. Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.

В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

  1. На приборной панели не горит значок Check Engine, появляющийся при определении неисправностей в работе двигателя. Либо же этот значок может мигать или появляться не сразу. Если индикатор мигает, необходимо удостовериться в том, что проблема заключается не в самой лампочке, после этого уже проверять сам блок.
  2. При попытке подключить ЭБУ своими руками к диагностическому разъему сканер начал выдавать неверные данные, которые вызывают у вас сомнения. То есть информация может в корне отличаться от той, которая должна быть. Если нет связи с ЭБУ, то сканер может и вовсе не распознать это устройство.
  3. Силовой агрегат автомобиль работает со сбоями, троит, может не заводиться или заводиться через раз, также он может даже дымиться. При этом никаких причин такому поведению, в том числе перегрева, нет.
  4. Зажигание автомобиля стало работать с пропусками.
  5. Вентилятор охлаждения двигателя может включаться произвольно, без команды блока управления.
  6. В автомобиле начинают выходить из строя предохранительные элементы, при этом они перегорают неоднократно, а видимых причин тому нет. Если предохранители перегорают, это обычно связано с перенапряжением в бортовой сети или на определенном участке электроцепи, но диагностика не выявляет скачков напряжения.
  7. С различных датчиков импульсы не поступают либо поступают, но нерегулярно.
  8. Кроме того, еще одним симптомом может служить некорректная работа педали газа. Когда водитель жмет ан педаль, она может реагировать на нажатие с замедлением или очень туго. Такой признак является наиболее верным, особенно, если раньше педаль работала в нормальном режиме.
  9. Также на корпусе устройства могут быть видны следы повреждений. Например, это могут быть выгоревшие контакты либо следы подгорания на проводах.
  10. Еще один признак — отсутствие сигналов управления системой зажигания или топливным насосом, регулятором холостого хода и прочими устройствами, работу которых контролирует ЭБУ (автор видео о самостоятельной диагностике — Владимир Чумаков).

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

  1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
  2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
  3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Плохой запуск двигателя ВАЗ 2110, 2111, 2112 и перегорание в ЭБУ силового ключа gb10nb37lz

Одной из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz. Но почему-то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда-то была данная проблема. Но и то из-за того, что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ.

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея 2 – выключатель зажигания 3 – реле зажигания 4 – свечи зажигания 5 – модуль зажигания 6 – контроллер 7 – датчик положения коленчатого вала 8 – задающий диск А – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают, что это не помогло. Проверяя колодку, провод это не дает не какого результата. Следующим действиям начинают побывать ставить новый модуль, или ЭБУ это тоже не чего не дает. Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние. Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере (просто положите на него руку, и если при заводке не бьет значит он). В ходе этой проверки можно понять, что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ: При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

При включенном зажигании и неподвижном коленчатом вале тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя. Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

1. 1а-сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz) 2. 12 вольт после зажигания 3. 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

Для проверки сопротивления обмоток нужно прозванивать поочередно правый и средний контакт на модуле зажигания. И левый и средний. При исправном модуле: сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Замеряем сопротивление обмотки 1-4, обмотка исправна — сопротивление 0.8 Ом.

Замеряем сопротивление обмотки 2-3, обмотка ПРОБИТА (КЗ) — сопротивление 0.1 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

Проверку Брони проводов я думаю каждый может произвести, и так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания (Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль — это своего рода трансформатор – у него может быть или обрыв обмотки, или КЗ. Что нарушит работу Системы зажигания. И вызовет более большой ток, который приведет к сгоранию силового ключа.)

Схема взаимосвязи Модуля и ЭБУ:

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

Неисправности электронных блоков управления двигателем ВАЗ LADA

Автомобили ВАЗ Калина, на которых конструктивное расположение блока управления двигателем выполнено под радиатором отопителя салона. Наиболее частая неисправность блоков — это течь отопителя салона в том месте, где установлен ЭБУ двигателем. Результатом этого не очень удачного конструктивного решения может быть полный выход из строя блока управления. На практике попадание антифриза в ЭБУ вызывает окисление контактов и выводов микросхем, что проявляется в невозможности запуска двигателя, проблемы с иммобилайзером, если машина завелась, то двигатель начинает троить и т.д.

Другие наиболее часто встречающиеся неисправности электронных блоков управления VS 5.1, Январь, Bosch, M73, M75 автомобилей ВАЗ семейства 2110, 2114, Калина, Приора связаны с выходом из строя силовых MOSFET ключей управления катушками зажигания, драйвера K-линии, микросхемы драйвера форсунок.

Основные признаки неисправного ЭБУ автомобилей ВАЗ:

  • отсутствие искры в одном или нескольких цилиндрах;
  • нет управления одной или несколькими форсунками;
  • отсутствует управление реле бензонасоса;
  • отсутствует управление регулятором холостого хода (РХХ);
  • автомобиль не выходит на диагностику;
  • при включении зажигания стартер не работает, бензонасос не качает;
  • ошибка контрольной суммы программы управления.

Разумеется, при любых неисправностях такого характера нужно полагать, что ЭБУ работоспособен и проверить в первую очередь предохранители, электропроводку, реле, датчики, форсунки, катушки зажигания, модуль зажигания и т.п. Вероятнее всего причина будет не в ЭБУ и он исправен. Но если все варианты исчерпаны — обращайтесь к нам, мы качественно и с гарантией выполним ремонт электронных блоков управления.

Компьютерная диагностика ЭСУД Bosch M7.9.7 в таком случае может показывать следующие ошибки:

  • Р0201, Р0202, Р0203, Р0204 — Обрыв цепи управления форсункой 1, 2, 3, 4-го цилиндра;
  • Р0261, Р0264, Р0267, Р0270 — Замыкание на массу цепи управления форсункой 1,2,3, 4-го цилиндра;
  • Р0262, Р0265, Р0268, Р0271 — Замыкание на источник питания цепи управления форсункой 1,2,3, 4-го цилиндра;
  • Р0336 — Датчик положения коленчатого вала — выход сигнала за допустимые пределы;
  • Р1135 — Цепь нагревателя датчика кислорода до нейтрализатора: обрыв, замыкание на массу или на +12В;
  • P1501, P1502, Р1541 — Цепь управления реле бензонасоса;
  • P0342, P0343 — Датчик положения распредвала — низкий или высокий уровень напряжения.

Компьютерная диагностика ЭСУД Bosch ME17.9.7 в таком случае может показывать следующие ошибки:

  • P0201,P0202,P0203,P0204 — Проверка обрыва цепи управления форсунками;
  • P0261 — Проверка КЗ цепи управления форсункой на «землю»;
  • P0136,P0137,P0138 — Датчик кислорода диагностический. Напряжение меньше нижнего порогового значения или больше верхнего порогового значения;
  • P0300-P0304 — Количество пропусков воспламенения в цилиндрах 1-4 больше порогового значения;
  • Р0351,Р0352 — Катушки зажигания. Ток первичной цепи меньше или больше порогового значения;
  • P0627,P0628,P0629 — Реле бензонасоса. Проверка обрыва цепи;
  • P1578 — Привод дроссельной заслонки. Значение адаптации вне допустимого диапазона;
  • Р1545 — Привод дроссельной заслонки. Отклонение действительного положения дроссельной заслонки от желаемого больше порогового значения;
  • P2103,P2102,P2100 — Привод дроссельной заслонки. Проверка КЗ цепи на бортсеть, «землю» и обрыв цепи;

Редкая неисправность, но также встречается на ЭБУ Январь 7.2/7.2+, M73 автомобилей ВАЗ семейства 2110, 2114, Калина, Приора. Проявляется в том, что автомобиль внезапно глохнет на полном ходу через некоторое время работы. В результате проверки всех исполнительных механизмов, реле, иммобилизатора ничего подозрительного найти не удается. В таких непонятных ситуациях, причину помогает определить замена ЭБУ на заведомо исправный. Как правило ЭБУ с такими неисправностями мы успешно можем восстановить!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
