Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107

Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.

Для этого достаточно ознакомиться со следующей инструкцией:

Изначально рекомендуется отключить массу с аккумулятора, так как предстоящая работа связана с электрикой. Это исключит вероятность появления короткого замыкания.
Для снятия верхней крышки рулевого колеса понадобится открутить с внутренней стороны два болта, воспользовавшись крестовой отверткой.
Сам руль демонтируется с помощью рожкового или обычного ключа на 24, которым откручивается фиксирующая гайка. Для окончательного снятия этой части потребуется выполнить качающие движения в разные стороны с одновременным давлением в свою сторону.
После снятия рулевого колеса можно обнаружить специальный контакт, который следует зачистить от окислений/загрязнений и подогнуть, если он расположен неправильно.
Вся конструкция собирается в первоначальное состояние в обратной последовательности.
Выполняет проверка работоспособности системы.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.

Наиболее эффективное решение — замена подрулевого переключателя:

Первый этап полностью идентичен выше описанному. Нужно снять крышку и сам руль автомобиля с помощью отвертки и ключа, не забывая о предварительном отключении массы АКБ.
Следующий шаг — снятие кожуха с помощью демонтажа винтов крестообразной отверткой.
Из разъемов вынимаются провода

Важно запомнить их расположение, чтобы в дальнейшем осуществить правильное подсоединение.
Сам подрулевой переключатель фиксируется хомутом, который ослабляется за счет использования ключа на 8.
Окончательно снимается данная система.
Остается только выполнить закрепление новой детали, подсоединить три пары проводов в соответствующие разъемы (они все разные, поэтому ошибиться будет невозможно), осуществить установку рулевого колеса и верхней крышки, чтобы окончательно завершить ремонт кнопки сигнала на автомобиле ВАЗ 2107.

Замена подрулевых переключателей и выключателя аварийной сигнализации

Поддев отверткой, снимаем декоративную накладку.

Головкой «на 24» отворачиваем гайку крепления рулевого колеса, оставив ее на валу заподлицо.

. ударами ладоней по ободу сбиваем рулевое колесо со шлицев вала.

Если таким способом снять его не удается – поджав коленями обод, сбиваем его, нанося удары по валу через оправку из мягкого металла.

Окончательно отворачиваем гайку и снимаем рулевое колесо.

Крестообразной отверткой отворачиваем четыре винта, стягивающие с двух сторон половинки кожуха рулевой колонки.

…и один саморез, фиксирующий нижнюю половину на колонке.

Снимаем нижнюю накладку, разрезав пластмассовый хомут крепления к ней жгута проводов.

Снимая верхнюю половину кожуха, не потеряйте резиновое кольцо с выключателя зажигания.

Для замены выключателя аварийной сигнализации снимаем его с соединительной колодки и устанавливаем новый.

Снимаем приборную панель (см. Снятие щитка приборов).

Внутри приборной панели разъединяем соединительные колодки жгута подвода напряжения к подрулевым переключателям:

восьмиразъемную.

…шести- и двухразъемную.

Вынимаем их снизу приборной панели.

Головкой «на 8» ослабляем болт хомута крепления подрулевых переключателей.

…и снимаем их вместе со жгутами проводов с рулевой колонки, сдвинув вдоль оси вверх.

Устанавливаем новые подрулевые переключатели в последовательности, обратной снятию.

Укладывая жгуты проводов в нижний кожух, обязательно закрепляем их пластмассовым хомутом и убеждаемся, что они не касаются карданного шарнира рулевого вала.

Для удобства включения некоторых функций управления, автомобиль ВАЗ-2107 имеет подрулевой переключатель, представляющий собой три рычага. К функциям этих рычагов относятся следующие работы:

переключение ближнего и дальнего света фар;
включение и выключение поворотов;
включение стеклоочистителя в двух режимах и стеклоомывателя.

Благодаря переключателю, функции водителя во многом упрощаются. Нет необходимости отвлекаться от управления в поисках той или иной кнопки включения необходимой функции. Поэтому наличие таких рычагов является очень важным элементом в управлении авто и, когда переключатель выходит из строя, вождение “семерки” становится невозможным. Данная статья поведает о принципе ремонта и о том, как осуществляется замена переключателей, расположенных ниже руля.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Осуществляем ремонт устройства

Переключатели, расположенные под рулем автомобиля ВАЗ-2107, при первых признаках неисправности требуют прежде всего выяснения причины, по которой не работает та или иная функция. Чтобы выяснить причину, необходимо прежде всего снять устройство и попробовать самостоятельно определиться с поломкой. Причин поломок не так уж и много, но зачастую приходится заменять устройство на новое. Итак, чтобы определиться с причинами выхода из строя подрулевых выключателей, рассмотрим из каких частей они состоят, а для этого нам поможет фото.

Конструкция переключателей, является неразборной. В любом случае, когда возникает проблема с работой рычагов управления, необходимо его извлечь и пытаться осуществить ремонт. Если даже не получится, то всегда можно купить новый элемент.

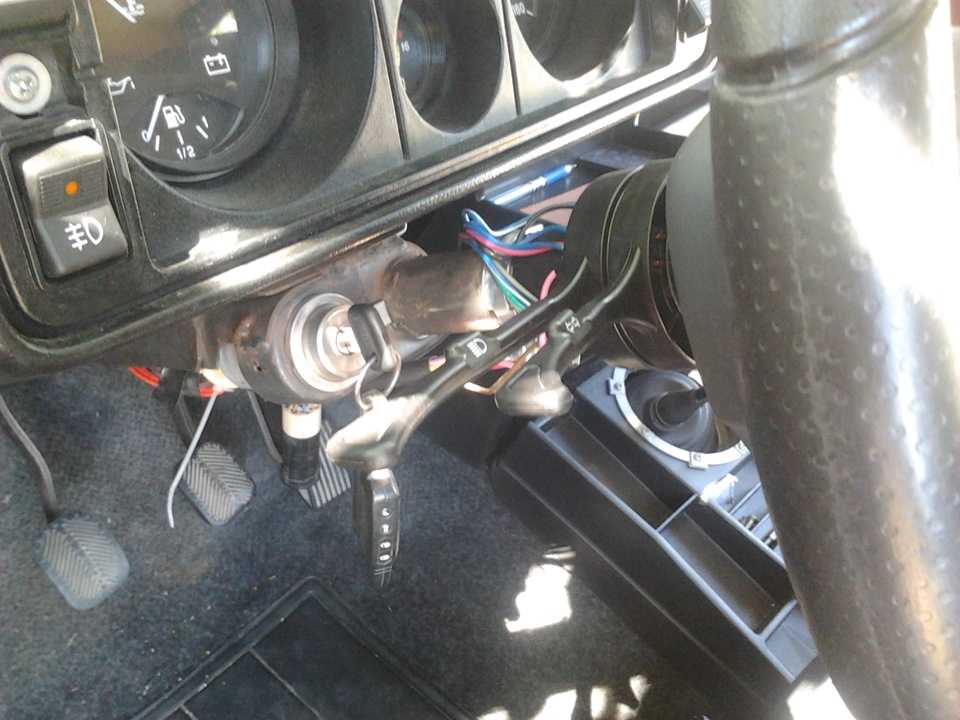

Снимается подрулевой переключатель на авто ВАЗ-2107 в такой последовательности:

Обесточиваем автомобиль от источника питания и снимаем руль.
Приступаем к снятию защитного кожуха вала рулевой колонки, где и установлены рычаги управления. Для этого крестообразной отверткой выкручиваются 4 болта и саморез.
После снятия кожуха переходим к самим рычагам важных функций. Отключается колодка с питающими проводами.
Отвинчиваем болт крепления переключателей, находящийся снизу.
После ослабления крепления можно извлечь переключатель без особых усилий.

Теперь можно провести ремонт устройства, первоначально осмотрев возможные повреждения. Если таковых нет, необходимо прочистить контакты в соединительной колодке и отогнуть просевшие пружинки. Также необходимо проверить не отпаялся ли проводок из устройства. После того как ремонт был проведен, необходимо выяснить, устранили ли мы неполадку. Для этого соединяем колодки и накидываем клеммы на аккумулятор, если все функции работают, то ремонт прошел удачно.

Как производится замена устройства

Если же после ремонта подрулевой выключатель отказывается работать, то тут деваться некуда, придется приобретать новый. Стоимость такого переключателя на ВАЗ-2107 составляет в районе 300-500 рублей

Не такая уж и большая стоимость для такого важного элемента управления. Теперь осуществляется замена, которая подразумевает снятие старого и установку на его место нового элемента. Как снимается нерабочее устройство уже известно, поэтому приступаем к делу

Для этого необходимо установить на место устройство, закрепить его и подключить питающие провода. Замена не несет никаких сложностей, после чего проверяется работоспособность устройства и устанавливается кожух и рулевое колесо

Как снимается нерабочее устройство уже известно, поэтому приступаем к делу. Для этого необходимо установить на место устройство, закрепить его и подключить питающие провода. Замена не несет никаких сложностей, после чего проверяется работоспособность устройства и устанавливается кожух и рулевое колесо.

Процесс ремонта и замены переключателей под рулевым колесом занимает не более часа времени, после чего это устройство будет работать как будто автомобиль только из автосалона.

Замена переключателей рулевой колонки и выключателя сигнальной лампы

После закрытия отверткой удалите декоративную отделку.

Головку «24» отвинтите гайку крепления колеса, оставив ее рукой на валу.

. Удары ладонями по ободу отражают рулевое колесо от прорезей вала

Если вы не можете удалить это таким образом, обнимите колено, сбивая его с ног, ударяя по стержню через оправку из мягкого металла

Наконец откручиваем гайку и снимаем руль.

С помощью крестообразной отвертки ослабьте четыре винта, которые затягивают половинки крышки рулевой колонки с обеих сторон.

. И один саморез, который крепит нижнюю половину колонны.

Снимаем нижнюю пластину, вырезаем пластиковый зажим, прикрепляем к нему жгут кабеля.

Как снять моторчик дворников ваз 2107

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

трапеция;
мотор-редуктор;
реле;
щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

Открутить гайки крепления;
отогнуть рычаг, снять его с посадочного места;
ключом на 22 открутить крепления трапеции с двух сторон;
снять пластиковые вставки;
снять уплотнительную резинку капота;
убрать питание от моторчика стеклоочистителя;
вынуть его с приводом из отверстия в кузове;
защитный чехол отогнуть, открутить гайки крепления;
надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

установить моторчик в начальное положение;
параллельно друг другу расположить кривошип и короткую тягу;
после этого к трапеции закрепить моторчик.

Схема включения указателей поворота и аварийной сигнализации

Указатели поворотов включаются подрулевым переключателем. Режим аварийной сигнализации (мигают все указатели поворотов) включается выключателем, установленным на рулевой колонке. С 1995 г. в конструкции выключателя изменена схема подключения контрольной лампы и ликвидированы выводы «5» и «6».

Реле аварийной сигнализации должно обеспечивать мигание ламп указателей поворота с частотой 90±30 в минуту при температуре окружающего воздуха от –20 до 50° С и напряжении от 10,8 до 15 В. При перегорании одной из ламп указателя поворота частота мигания контрольной и оставшихся ламп удваивается.

Реле установлено в салоне на передней панели за щитком приборов.

Схема включения аварийной сигнализацией и сигналами поворотов представлена на рисунке 2.

Замена лампы бокового указателя поворота

Если на автомобиле установлен подкрылок, снимаем его.

С внутренней стороны крыла снимаем защитный чехол вместе с патроном указателя поворота и меняем неисправную лампу.

Вставляем патрон в корпус указателя и надеваем защитный чехол.

Замена бокового указателя поворота

1. С внутренней стороны крыла головкой «на 7» или отрезком трубы подходящего диаметра сжимаем усики фиксатора корпуса указателя и выталкиваем их в отверстие крыла.

Аналогично выталкиваем второй фиксатор и снимаем указатель.

Выводим провода наружу через отверстие крыла.

2. Для замены патрона снимаем его с проводов и подсоединяем к ним новый.
3. Вставляем лампу с патроном в корпус указателя.	4. Совместив фиксаторы с отверстиями, устанавливаем указатель поворота на место.

ПОДРОБНОСТИ: Фотоотчет по замене масла в двигателе Вольво XC90 Инструкция как поменять моторное масло в XC90

avtomechanic.ru

Руководства по ремонту
Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
Схема включения указателей поворота и аварийной сигнализации

1 – блок-фары с передними указателями поворота; 2 – боковые указатели поворота; 3 – монтажный блок; 4 – реле зажигания; 5 – выключатель зажигания; 6 – реле-прерыватель указателей поворота и аварийной сигнализации; 7 – контрольная лампа указателей поворота, расположенная в спидометре;

8 – задние фонари с лампами указателей поворота; 9 – выключатель аварийной сигнализации; 10 – переключатель указателей поворота в трехрычажном переключателе; А – к клемме “30” генератора; Б – нумерация штекеров в выключателе аварийной сигнализации; В – порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям.

Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки.

Подробное описание такого агрегата, как схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

ПОДРОБНОСТИ: Замена сцепления Рено Логан — MegaSOS

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Июль 13th, 2013 admin

ВАЗ 2107 как разобрать переключатель поворотов на

Михаил Контанистов

19.11.2017 — 15:28 Максим Пастухов

респект..

03.11.2017 — 13:15 Lyova Pilot

Совет. Ещё можно не тонким слоем смазки смазать контактный диск, а обильно так вазелином. Он токопроводящий.

06.10.2017 — 06:21 Александр Большов

Перед снятием руля лучше метки маркером поставить

30.09.2017 — 11:32 Владимир Никитин Torvald

09.09.2017 — 20:53 ASAN USEN

приору изменить тоже так да? Есть разница?

19.08.2017 — 19:05 виктор bees

10.08.2017 — 16:25 виталий клименко

23.07.2017 — 17:30 Игорь Федоров

Очень рад что подписался на Ваш очень полезный канал. Спасибо за сэкономленные нам деньги.

23.06.2017 — 15:42 Охмак Михаил

15.06.2017 — 00:12 Роспотребнадзор

я с вами не согласен не могу открутить эти болты на рулевом колесе их вообще не легко открутить смог открутить только один… что такое??? почему не откручиваются?? целой пригадой пытались открутить не хера

08.06.2017 — 08:16 Александр Горбунов

Спасибо

11.05.2017 — 00:38 Олег Жемерин

спасибо огромное если бы не это видео, то дальше бы без сигнала как колхозник и ездил

27.04.2017 — 19:40 Centr-region. su

Спасибо огромное

04.04.2017 — 17:58 Равиль Фаизов

15.03.2017 — 14:37 Равиль Фаизов

шлицы лучше смазать графитом и все будет заебись сниматься

20.02.2017 — 13:55 Владимир Васильевич

15.02.2017 — 17:17 илья лазарев

25.01.2017 — 05:36 Евгений Шабаев

19.01.2017 — 08:57 Александр Реутов

Сколько не стучал — так и не выбил руль из шлицов. Какие еще способы есть для его снятия?

01.01.2017 — 00:49
