Зачем они нужны

Предположим, что вы недавно сделали проточку дисков, либо же протачивали барабаны, а может машины совсем новая, недавно забрали из салона.

И тут вы заметили, что при любом нажатии на педаль автомобильного тормоза машина начала издавать неприятный звук. При этом нареканий на эффективность работы тормозов нет. В этой ситуации могут помочь противоскрипные пластины тормозных колодок.

Такие пластины после их крепления на направляющие тормозного узла, способствуют устранению скрипящих посторонних звуков в процессе замедления транспортного средства. Такой эффект обеспечивается благодаря тому, что пластины поглощают возникающие вибрации. Устанавливаются прижимные пластины непосредственно на колодки, что дает возможность избавиться от перекосов, максимально ровно передать создаваемое тормозное усилие, передающееся от поршня суппорта. Тем самым машина останавливается уверенно, а никакие посторонние звуки при этом не возникают.

Перекос колодок является вполне естественным и распространенным явлением на любых машинах при их эксплуатации.

Нарушение геометрии возникает обычно от того, что в суппорт попадает грязь, дорожный песок и повсеместная влага. Перекос влезет за собой скрип. И для борьбы с ним используются направляющие противоскрипные пластины.

Но это не единственная польза от них для передних или задних тормозов.

Есть еще один дополнительный эффект.

За счет установки противоскрипных пластин можно решить проблему резонанса колодки и тормозного диска, который возникает при срабатывании тормозов. Когда машина останавливается, фрикционная поверхность и сам диск соприкасаются. Причем происходит это соприкосновение неравномерно. Особенно ярко это проявляется на машинах с солидным сроком эксплуатации. Неплотный контакт провоцирует вибрации, а водитель ощущает их в виде назойливого скрипа. И чтобы от него на долгое время избавиться, нужно изменить как-то фрикционный слой. Проще всего этого добиться пластинами и смазкой.

Как видите, элементы не простые, а весьма полезные.

Давайте поговорим об этом более детально.

Замена пыльников и направляющих пальцев суппортов на ВАЗ 2110, 2111 и 2112

Для начала необходимо открутить болты крепления переднего колеса, поднять машину домкратом и снять колесо окончательно. После этого при помощи плоской отвертки отгибаем контрящие шайбы болтов направляющих, как сверху, так и снизу. Затем отвернуть болт крепления, удерживая палец от проворачивания ключом на 17 мм.

Вывести тормозной шланг из зацепления в передней стойке, после чего откинуть скобу суппорта вверх. Если она не откидывается, то при помощи плоской отвертки свести цилиндр.

И теперь откидываем уже без проблем:

Теперь можно вынимать палец суппорта сверху, как это показано на фото ниже.

Если палец долго работал на сухую, то есть без смазки, то скорее всего он износился, что приведет к увеличенному люфту скобы суппорта, а это в свою очередь к дребезжанию, а иногда даже приклиниванию суппорта.

Берем новый направляющий палец, одеваем на него новый пыльник и смазываем палец специальной смазкой. В данном случае я покупал МС1600, так как ничего аналогичного в магазине не было. Стоимость пакетика на один раз составляет 80 рублей. Недешево, скажем, но посмотрим на эффективность чуть позже.

Смазку стоит наносить тонким слоем, чтобы ее излишки не попали потом на тормозные колодки или диски. Так как она высокотемпературная, то удалять ее потом придется долго и мучительно.

После этого устанавливаем все это на свои места, обязательно проследив за тем, чтобы пыльник сидел плотно как на самом пальце, так и на суппорте. Иначе смазка быстро «уйдет», и пальцы опять начнут изнашиваться.

Нижний палец меняется аналогично, и проблем с данной процедурой не возникнет. Если по каким-либо причинам смазка попала на поверхности тормозных дисков или колодок, обязательно удалить ее остатки при помощи специального очистителя.

Обзор популярных материалов для смазки тормозных суппортов

Ниже будет представлен рейтинг смазок для направляющих суппортов и тормозного узла в целом. Slipkote 220-R DBC – лучшая смазка для суппортов. Выпускается в тубе по 85 г или в пакетиках по 10 г. Это неплавящаяся смазка, обладающая диэлектрическими свойствами, состоит из высокоочищенных масел с присадками, обеспечивающими улучшенные антикоррозийные свойства, противостоит износу и окислению деталей. Сохраняет работоспособность при температуре – от -46°C до +299°C. Назначение – устранение скрежета и шума. Она практически не испаряется, не растворяется в кислотных и щелочных средах, в воде, спирте, глицерине. Средство не взаимодействует с большинством пластмасс, в частности с каучуком. Оно не вымывается водной струей, предупреждает коррозию металлов. Это действительно универсальная паста, которой можно обрабатывать не только элементы тормозного узла, но и другие детали.

Molykote Cu-7439 Plu – это средство на базе полусинтетики и меди, производства США, которая сохраняет характеристики при температуре от -30°C до +600°C. Она не смывается, не испаряется, предохраняет тормозной узел от закисания и коррозии, рекомендуется именитыми автомобильными концернами. Есть мнение, что обрабатывать направляющие ей нельзя, поскольку она относится к противозадирным пастам, хотя, судя по отзывам, после смазки этой пастой работа болтов стабильна даже после длительного срока службы.

XADO VeryLube. Выпускается в виде спрея. Рабочая температура от -30°C до +400°C, не взаимодействует с резиновыми элементами, наносится в несколько слоев (на направляющие – до 5 слоев). Многие довольны этой пастой, но есть и негативные отзывы, связанные с тем, что на направляющих смазка коксуется.

МС-1600. Средство производства России. Производитель пишет, что это универсальная смазка для суппортов, которая сохраняет рабочие свойства от -50°C до + 1000°C. Оно не разрушает резиновые комплектующие, защищает от воздействия влаги, щелочей, кислот. Отзывы на эту пасту противоречивые, большинство автомобилистов отзываются о ней положительно: она прекрасно выполняет свои функции, в том числе при обработке пальцев суппорта. Однако некоторые не довольны ее качеством и подтверждают свои слова фото. Более подходящей для смазки направляющих суппортов является паста МС-1630. Это специальная паста, предназначенная для обработки только этого элемента.

Производитель LIQUI MOLY выпускает два смазочных средства: Bremsen-Anti-Quietsch-Paste 7585 (серо-голубого цвета) и Anti-Quietsch-Paste 7656 (красного цвета). Первая изготовлена на основе микроскопических керамических частиц и синтетики. Выдерживает до +1200°C. Однако синтетическая основа деградирует при нагреве и остаётся керамика, которая при попадании воды и перегреве коксуется. Эту пасту следует применять в качестве антискрипной, как и рекомендуется производителем. Для смазки направляющих она не подходит. Та паста, которая имеет красный цвет, сохраняет рабочие характеристики до +250°C. Она не приводит к разбуханию резиновых чехлов и рекомендуется для смазки «пальцев». Ее можно закладывать под пыльники, но как антискрипную пасту применять нельзя из-за недостаточной устойчивости к высокотемпературной эксплуатации.

TRW Automotive PFG110 – разработана для направляющих. Она защищает от коррозии, обладает водостойкостью и износостойкостью. Можно смазывать также подшипники скольжения, цилиндры. Средство никак не реагирует на контакт с тормозной жидкостью, не разрушает резиновые детали.

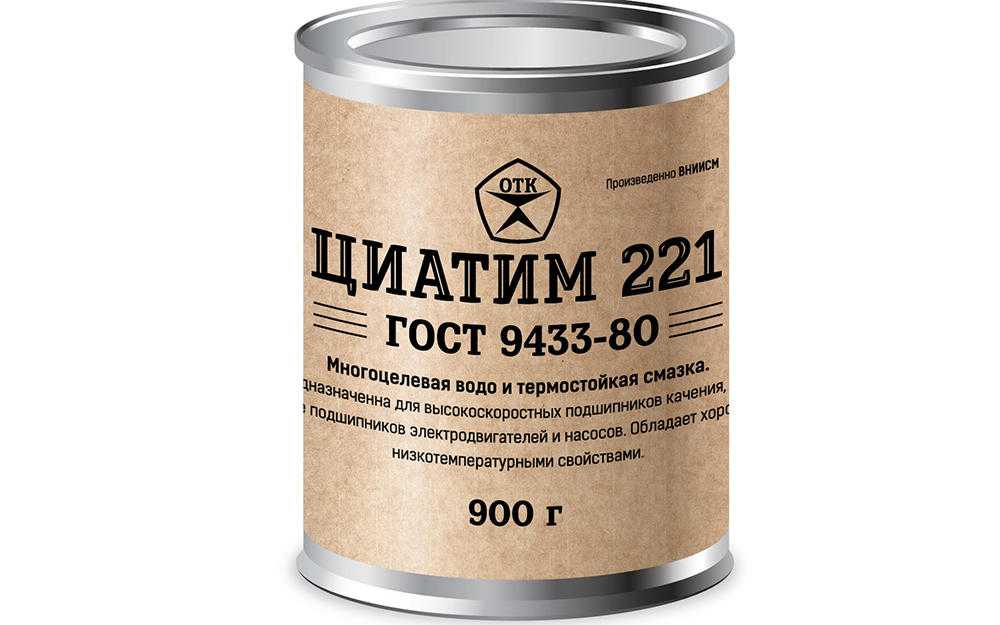

ЦИАТИМ-221 – это пластичная кальциевая смазка. Есть еще вариант с политетрафторэтиленом, который усиливает свойства. Она является противозадирной и противоизносной. Диапазон рабочей температуры – от -60°C до +150°C, включая кратковременный нагрев до +200 градусов. Под воздействием температуры свыше 200 градусов паста приобретает текучесть, к тому же она выпускается в таре значительного объема, в то время как для обработки тормозного узла достаточно совсем небольшого количества средства.

Предъявляемые требования к смазке

Ниже приведен перечень требований к смазке для тормозных суппортов:

1. Смазочное средство, которое используется для СТ и других механизмов, не должно агрессивно воздействовать на пластиковые и резиновые элементы, а также эластомеры. Это может привести к их разрушению.
2. Если решено смазать суппорта новым средством, то нужно быть уверенным, что оно устойчиво к воздействию воды, тормозной жидкости и прочим агрессивным составам. Их попадание на смазочное вещество может привести к его растворению и вымыванию из системы.
3. Средство должно обладать устойчивостью к работе в условиях повышенных температур — от 180 градусов и более. Если смазка не имеет такого свойства, в процессе эксплуатации она будет расплавляться и выходить из узлов.
4. Качественное вещество сможет без проблем работать при критически низких температурах. Желательно, чтобы средство не потеряло свойства при морозе до -50 градусов и смогло сохранить в такой холод свои первоначальные характеристики.

Такие смазки, как Литол, Нигрол или графитовая паста, не подходят для обработки деталей, так как не могут выдержать агрессивные условия, в которых функционируют суппорта. Эти средства быстро растворяются и коксуются, что негативно отражается на работе пыльников. В итоге использование смазок, не предназначенных для суппортов, может привести к заклиниванию поршней цилиндров и направляющих. Это чревато отказом тормозов.

Канал Гараж ТВ предоставил ролик, в котором подробно рассказано, как выполняется смазка элементов тормозной системы.

Антискрип для тормозных колодок

Одним из наиболее распространённых, простых и одновременно действенных способов борьбы со скрипами в торомозной системе является использование так называемых антискрипов – специальных паст, гасящих высокочастотные колебания колодок. Состоит она, как правило, из двух компонентов:

• синтетической базы, способной выдержать высокие температуры без разрушения;
• наполнителя.

Часто паста-антискрип делается с добавлением меди или керамики.

Смазка-антискрип требует внимательного и вдумчивого использования. Наноситься она может как на рабочую поверхность, так и на тыльную сторону колодки. Большинство смазок предназначены для нанесения только с тыльной стороны тормозной колодки. При наличии антискрипной пластины – дополнительно наносится на пластину с двух сторон.

Антискрип работает как вязкий демпфер, который не позволяет колодке начать вибрировать с высокой частотой. Колодка как бы вязнет в смазке. И при прижатии к диску в процессе торможения она вибрирует значительно менее интенсивно и не передают эту вибрацию в другие детали системы. То есть не переходит тот порог высокочастотных микроперемещений, когда вибрация доходит до способного генерировать звуковые волны уровня.

На рынке есть несколько популярных смазок-антискрипов, действенность которых проверена автомобилистами.

1. ATE Plastilube. Продается в тюбике объёмом 75 мл. Этого количества хватит на несколько обработок всех тормозных колодок легкового авто. Стоит в районе 300 рублей.
2. BG 860 Stop Squel. Баллончик объёмом 30 мл. Средство наносится на рабочую поверхность колодки. Стоит примерно 500 рублей за флакон.
3. PRESTO Anti-Quietsch-Spray. Аэрозольный баллон объёмом 400 мл. Предназначено для нанесения на тыльную сторону колодок. Цена – около 300 рублей.
4. Bardahl Anti Noise Brakes. Средство от известной компании, выпускающей автохимию. Наносится на тыльную сторону колодки и антисприпную пластину при её наличии. Стоит примерно 800 рублей.

Сложно отдать предпочтение какому-либо одному составу. Ведь на эффективность работы в большой степени влияет причины появления скрипа. И в различных случаях разные средства проявляют себя по-разному, причём независимо от стоимости.

Обзор смазок для суппортов и направляющих

Опытный автолюбитель в процессе езды уже может понять, чем смазать направляющие суппорта. Для начинающего любителя авто этот вопрос является открытым. Помочь в его решении поможет характеристика марок смазок.

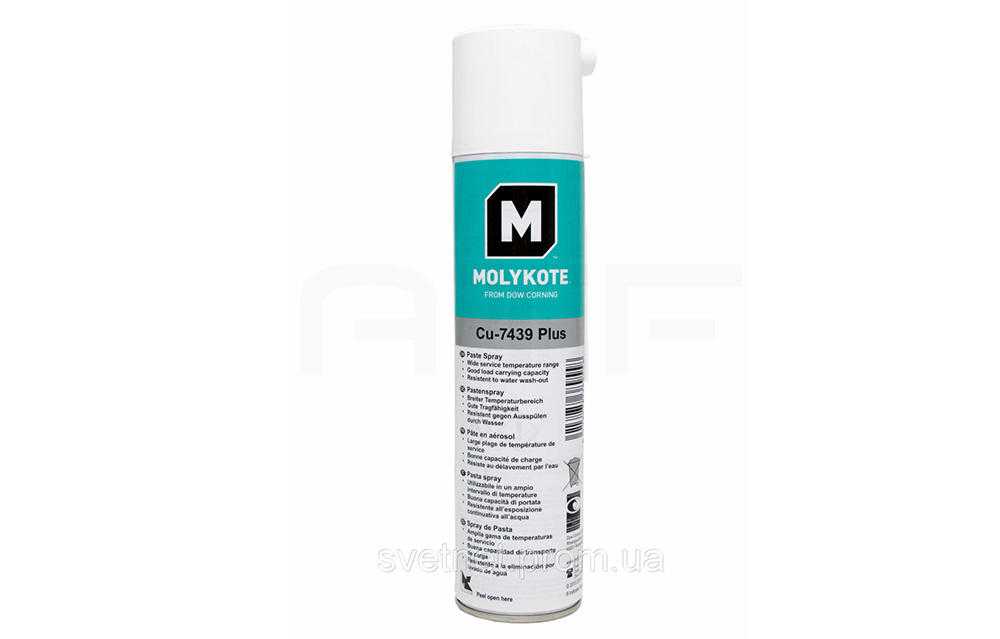

Molykote Cu-7439 Plus

Такая масса производится в США, она состоит из химического мелкого порошка и масла. Эта марка сегодня весьма популярна. Объясняется востребованность такими качествами, как:

1. Широким температурным диапазоном.
2. Стойкость к действию давления.
3. Не подвержена испарению.
4. Не реагирует на действие растворяющих средств и не подлежит смыванию водой.

Средство дополнено элементами, которые противодействуют разрушению твердых частей, закисанию и соединению частей накипью. Производители транспортных средств Land Rover, Nissan, Honda, Subaru рекомендуют своим клиентам данную смазку.

Смазка МС-1600

Это средство производится в России. Это высокотемпературная паста. Она может проявить положительные качества при действии температур от -50 до +1000 градусов. На средство не оказывают существенного действия химические составы, кислоты, щелочи, вода. Смазка не подвергает порче оборудования из пластмассы и резины, обладает свойствами, оберегающими твердые части от разрушения, и горючих характеристик.

Паста имеет белый цвет и используется для движущихся торцовых верхушек колодок и для обработки поршня суппорта. Паста МС-1600 не вступает в реакцию с тормозными растворами: DOT 3, DOT 4, DOT 5.0, DOT 5.1. Стоимость массы, расфасованной в 100-граммовые тюбики, около 350-400 рублей. Можно приобрести пятиграммовую наклейку, ее будет достаточно, чтобы произвести замену набора колодок и обойтись суммой менее ста рублей.

XADO VeryLube

Названная масса весьма доступна для рядового автовладельца. Ею проводится обработка оборудования направляющих тормозного суппорта, что обезопасит колодки от заклинивания, заедания. Масса продается в виде жидкости зеленого цвета, расфасованной в тару, вмещающую 320 мл. Интервал действия температур: от -35 до +400 градусов.

Применяется путем наложения 5 частей смазки, при этом слой накладывается после того, как высох предыдущий. Тем, кто не настроен платить лишнее, и хочет приобрести товар, отличающийся высоким качеством, такая смазка станет хорошим приобретением. Единственное, что нужно учесть – расход смазки немного больше обычного. Стоимость товара не более 300-400 рублей.

SLIPKOTE 220-R DBC

Этот вид смазки признается отличным для всех суппортов. Она имеет еще одну область использования – системы поставки воды. Опытные автомобилисты советуют применять массу SLIPKOTE 220-R DBC, считая ее незаменимой для направляющих. Большая часть автолюбителей останавливает свой выбор на этой марке, когда возникает вопрос о том, чем же смазать направляющие тормозного суппорта. Но сложность появляется, когда смазку необходимо приобрести. На территории России ее практически не найти, остается только заказать из-за рубежа.

Действует температурный режим от- 46 дот +299 градусов. Изготавливается из чистого ненатурального масла, загустителя и присадки, которые придают смазке антикоррозийные, антиокислительные и противоизносные качества.

Смазки поставляются производителем сразу на заводы, производящие автомобили под брендом SLIPKOTE. Продукция может быть приобретена через крупные автомобильные компании. Однако, смазка по стоимости недешевая. Один небольшой 85 граммовый тюбик реализуется по стоимости примерно 1200-1300 рублей.

Категорически нельзя применять массу в барабанных тормозах.

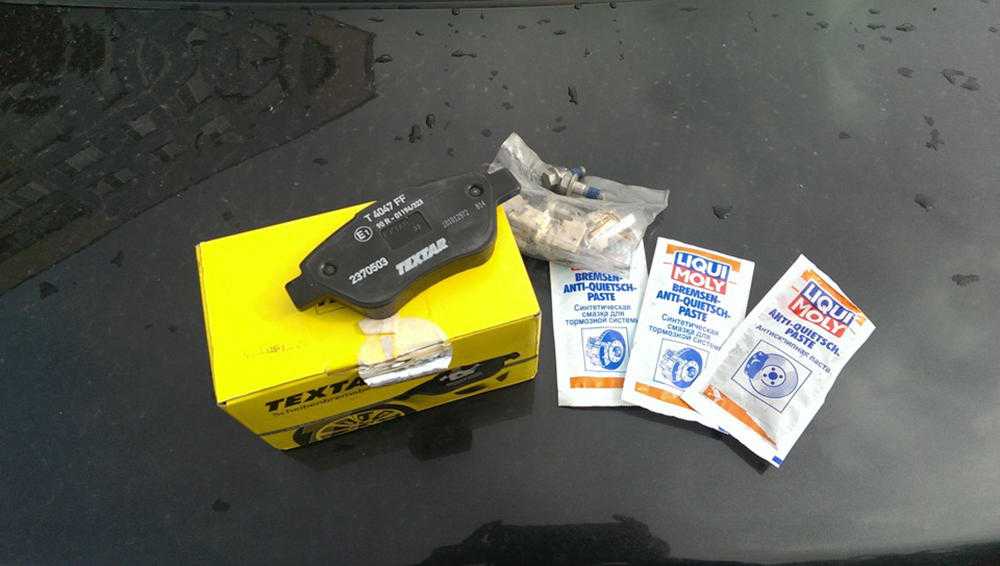

LIQUI MOLY Bremsen-Anti-Quietsch-Paste

Этот вид смазки использовать не рекомендуется, несмотря на заверение производителя, что она действует при температуре от -40 до +1200 градусов. К недостаткам смазки относится:

1. Не предназначена для смазки направляющих суппорта.
2. Продается на сайтах безответственных продавцов, которые скрывают ее недостатки.
