Замена подрулевых переключателей (для применения на моделях ваз 2113 / 2114 / 2115)

Какой руль можно поставить

Если вы решили заменить старое рулевое колесо, значит, его внешний вид чем-то вас не устраивал. Конечно, дело может быть в поломке или внешних повреждениях, однако, даже в этом случае следует рассмотреть вариант установки сторонних моделей. А вдруг одна из них понравится вам гораздо больше прежнего руля?

Спортивные модели

Тюнингуя своих железных коней, автолюбители часто засматриваются на спортивные рули. Их внешний вид помогает создать образ модного гоночного автомобиля. Спортивный руль обладает меньшим диаметром, чем обычный, что значительно улучшает маневрирование. Кроме того, он экономит место внутри машины. А различные варианты дизайна дают простор для творчества при стайлинге остального салона.

дизайн спортивного руля может освежить интерьер автомобиля

К сожалению, минусов у спортивных моделей рулевого колеса не меньше, чем плюсов. Он не так безопасен при столкновении, как штатный руль. В его конструкции используется металл, поэтому при ударе увеличивается риск получить серьёзные травмы. К тому же спортивные рули не снабжены подушками безопасности.

Для установки такого руля вам понадобятся специальные переходники. Их можно разделить на две категории:

• литые;
• гофрированные.

При этом последние гораздо безопаснее, так как при аварии могут складываться и поглощать часть энергии.

гофрированный переходник на спортивный руль может складываться при ударе, поэтому считается травмобезопасным

Рули от других моделей автомобилей ВАЗ

Рули от более современных моделей автомобилей ВАЗ, таких как Lada Priora, Kalina или Granta смотрятся симпатичней, да и в руках лежат гораздо удобнее. Установить их не составит труда при условии, что вы заменяете не только сам руль, но и подрулевую колонку. В противном случае не сойдётся размер ступицы.

руль от Lada Kalina выглядит более стильно и презентабельно, чем штатная деталь от ВАЗ 2114 или 2115

О том, как правильно подобрать руль для ВАЗ 2114 и ВАЗ 2115 читайте далее.

Что следует знать при установке

Обратите внимание, что далеко не каждый руль подходит для установки на автомобилях ВАЗ 2114 и ВАЗ 2115. Вам нужно выбрать рулевое колесо с той же контактной группой, что и у оригинальной детали

выбирайте руль с такой же контактной группой, что и у ВАЗ 2114 и 2115

Сделать это довольно просто, если вы планируете установку руля с других моделей ВАЗ. Например, руль с европанелью от ВАЗ 2110 подходит для этих целей идеально.

Если вы остановили свой выбор на автомобиле Lada Kalina, то её руль должен иметь маркировку 1118–3402010. С ним же придётся установить верхний кожух с маркировкой 2110–3403070–30, а также нижний 2110–3403072–30.

для установки нештатного руля на ВАЗ 2114 используйте кожух рулевого вала 2110–12

Если же вам по душе спортивные модели, то придётся приобрести специальный переходник, рассчитанный на автомобили ВАЗ 2113–2115. Такой переходник устанавливается на рулевой вал, а уже сверху крепится рулевое колесо. Подходящая для этой цели модель переходника — PROSPORT RS-04282.

для установки спортивного руля на автомобили ВАЗ 2114 и 2115 подойдёт переходникPROSPORT RS-04282

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие подрулевых переключателей Рено Логан

Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух фиксаторов. Снимаем нижний кожух рулевой колонки. Элементы крепления кожухов рулевой колонки: Поэтому на автомобиле применено устройство с так называемым спиральным кабелем, работающее по принципу рулетки.

Снимаем сначала верхнюю часть, отстёгивая по пути защёлки. Затем снимаем нижнюю часть кожуха.

Вот тут Вы должны увидеть, почему мы повернули руль на 90 градусов. Сам электропереключатель крепится к рулевой колонке с помощью двух винтов под крестообразную отвёртку. Откручиваем их, и снимаем разъем, который присоединён на переключатель.

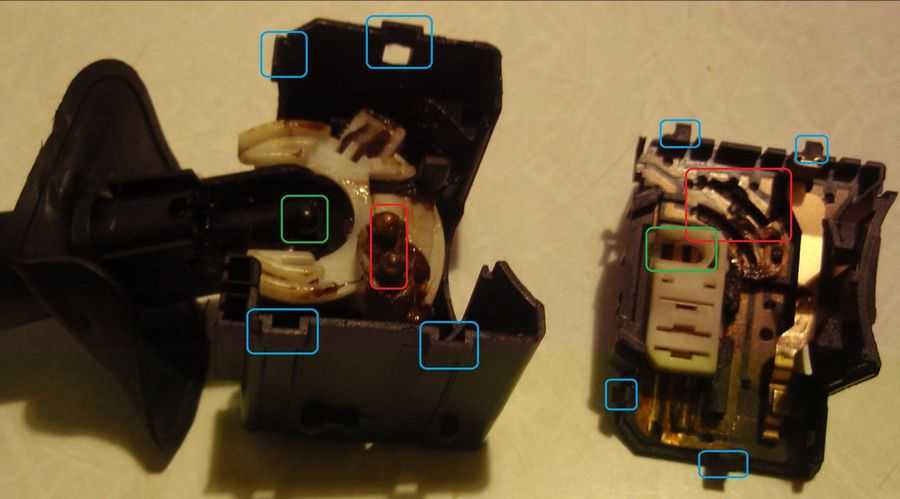

Сняв рычаг в сборе внимательно осматриваем, особенно надо обратить внимание на провода. У меня сразу было видно, что обломаны провода чёрный и красный, припаянные к штырю, который находится внутри самого рычага

Этот штырь крутится при переключении света, габаритов. И провода при этом работают на излом.

Проверка и замена

Тем более что они действительно жёсткие и не гибкие. Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала.

Рено Логан замена, ремонт (звукового сигнала) левого подрулевого рычага своими руками

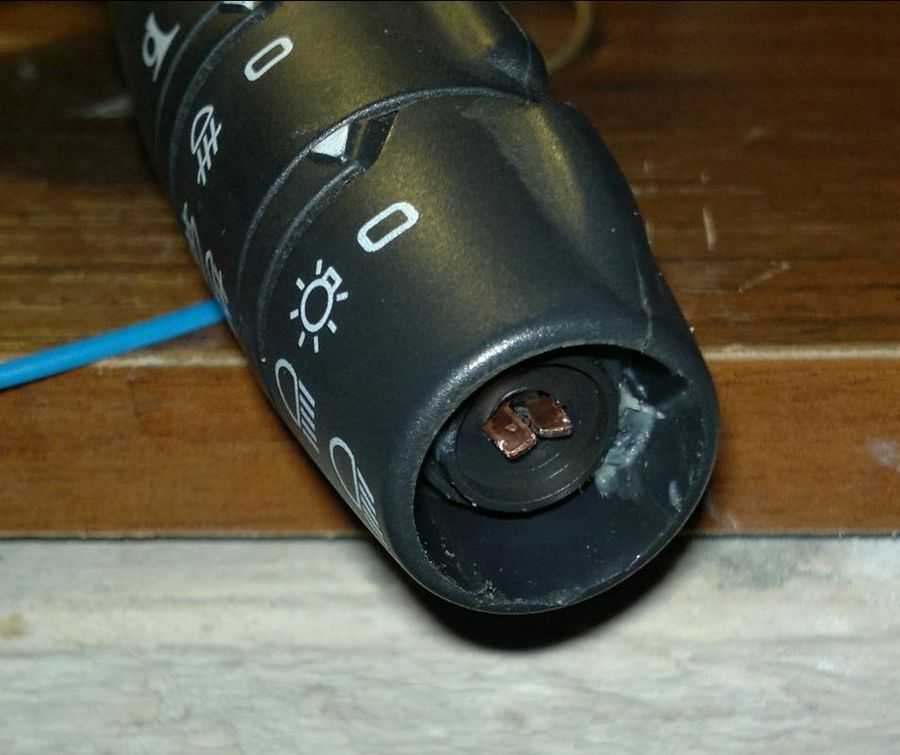

В самом корпусе левой детали находится, так называемый, контактный штырь с проводами, который также нужно извлечь после всех манипуляций. С помощью тестера необходимо выявить разрыв цепи или иную неисправность, а при помощи паяльника ее устранить, тем самым приведя деталь в рабочее состояние без ее замены. Подведем итоги В итоге, процесс ремонта и замены не занимает много времени, при наличии достаточного умения для проведения ремонтных работ.

Самым простым является замена вышедшей из строя детали Логан на рабочий элемент. Для того чтобы снять его, нужно отжать крепления. Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков. Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары.

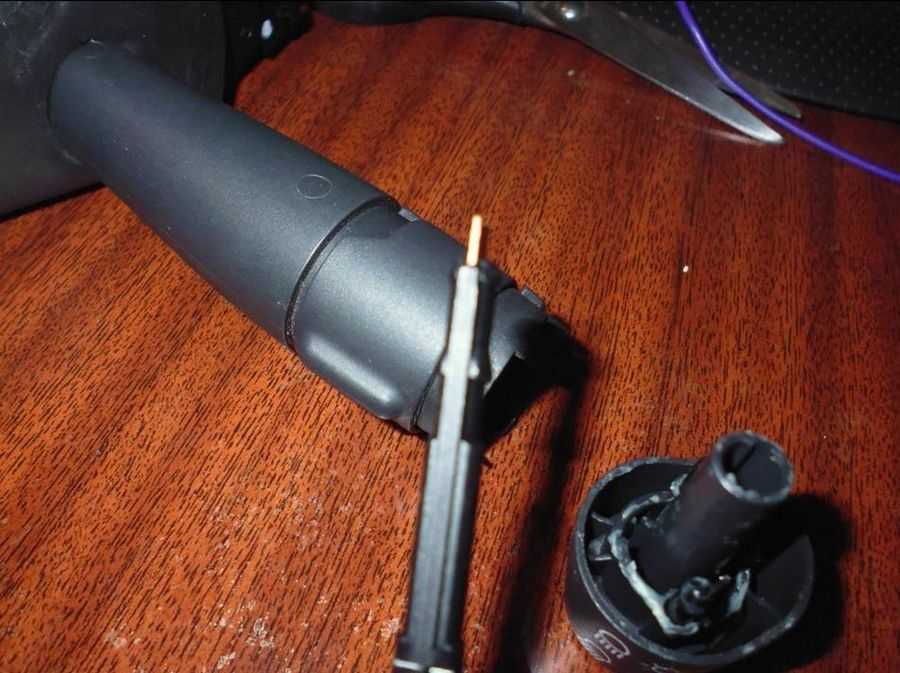

Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет например, скальпель или нож , который следует вставить в паз. Сбрасываем минусовую клемму с аккумулятора.

Снимаем кожух рулевой колонки. Откручиваем подрулевой переключатель от базы и отсоединяем клемму, нажав с боков на лепестки. Осматриваем переключатель, определяя фронт работ.

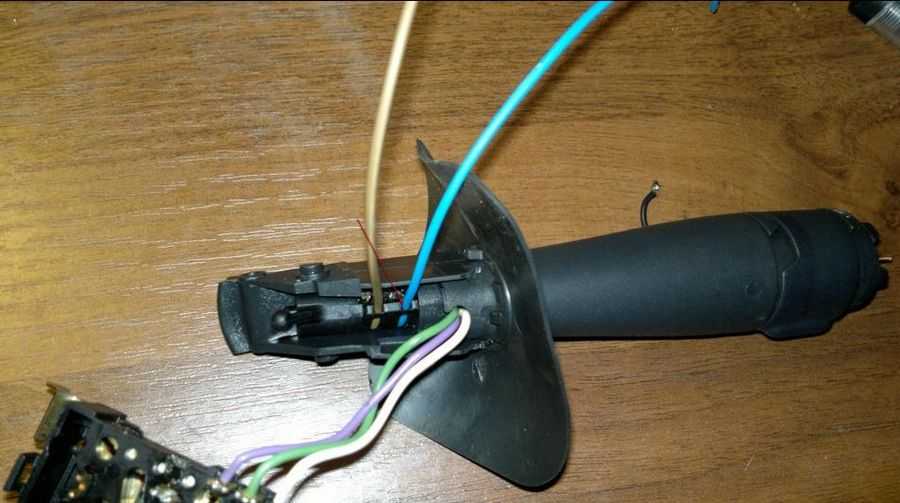

С переключателя выходят несколько проводов.

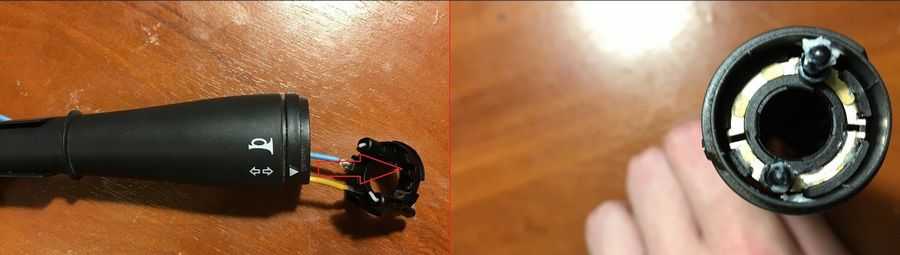

Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.

Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома.

Перетяни руль Лада Ларгус кожей своими руками

Для того, чтобы начать перетяжку руля Лада Ларгус, нам нужно его снять с автомобиля. Также нам потребуется комплект для перетяжки руля, который вы сможете приобрести в нашем интернет магазине «Автоточка», в него входит:

• Оплетка
• Нить
• Игла
• Клей
• Инструкция

Итак начинаем перетяжку руля Lada Largus

• Для начала мы советуем Вам прочитать инструкцию, что бы спланировать время и весь процесс перетяжки.
• В среднем, у простого человека без опыта на всю работу уходит примерно 2 часа времени.

• Замачиваем оплетку в воде комнатной температуры примерно на 30 минут.
• Пока оплетка пропитывается водой нужно приготовить 6 кусков нити по 15 сантиметров из мотка который идет в комплекте.

• Достаем оплетку из воды и проверяем, что бы оплетка полностью пропиталась.
• Надеваем оплетку на руль так, чтобы она сходилась на сварных швах на рулевом колесе и равномерно закрывали спицы. Передняя сторона оплетки отмечена черной точкой на нижней спице.
• Возьмите 6 кусков подготовленных нитей и сделайте временные стежки в углах спиц (завяжите их на несколько простых узлов), в последствии эти стежки уберутся.

Отмотайте с катушки 1,5 метра нити и проденьте ее в левый верхний стык кож. Со стороны спицы нужно оставить 50 сантиметров нити, а с другой стороны 150 сантиметров. Короткую часть намотайте на руль и зафиксируйте.

Длинный конец нити вденьте в иглу и начните шнуровать в правую сторону. Мы выбрали шов «МАКРАМЕ» — нить пропускается через один стежок. Пройдите участок длиной 15-20 см и затем стяните шов. Так стоит повторять пока не дойдете до спицы. Оплетку стягиваем так, чтобы края кожи сошлись и кожа немного сморщилась.

Затяните кожу на правой спице и на конце сделайте закрепку (несколько раз пропустите нить в один и тот же стежок). Перейдите на левую часть руля, освободив намотанную нить. Зашнуруйте левую часть руля и точно так же закрепите нить на конце.

• Переходим на левый нижний боковой сектор.
• Отмерьте 1,2 метра нити, вденьте ее в стык кож в левой нижней части руля. Оставьте одинаковые по длине части нити с обеих сторон. Один конец нити намотайте на нижнюю часть, а вторым концом начните стягивать оплетку в направлении боковой спицы. На конце спицы сделайте закрепку.

Освободите закрепленный конец нити вденьте его в иглу и зашнуруйте оставшийся нижний сегмент кожи.

Точно так же зашнуруйте правую нижнюю часть руля.

Обрежьте длинные остатки нитей так, чтобы их длина была примерно 0,5 сантиметров.

Для того что бы нить не распускалась и не раскручивалась стоит ее подпалить и прижать, мы это делаем с помощью газовой зажигалки.

Затем следует просушить накладку феном или просто оставить руль сохнуть при комнатной температуре в течении нескольких часов.
Подклеиваем края кожи с помощью клея который идет в комплекте. Наносим клей на края руля ,так как это показано фото и сильно прижимаем

ВНИМАНИЕ!!! КЛЕЙ НЕ ДОЛЖЕН ПОПАСТЬ НА ЛИЦЕВУЮ СТОРОНУ.

Теперь руль Лада Ларгус перетянут полностью и готов к дальнейшей эксплуатации

Перетяжка руля Лада Ларгус теперь доступна каждому!

Когда потребуется демонтаж?

Для начала стоит разобраться, в каких случаях требуется снимать рулевое колесо. Это позволит заранее сориентироваться, и приготовить все необходимое. Стоит отметить, что на самом деле причин для этой работы немного. Наверное, это самый надежный элемент конструкции ВАЗовских автомобилей. Но, все же может потребоваться и такая работа.

В первую очередь снимать руль требуется в случае его замены. Меняют его в следующих случаях:

• Неисправность;

Также зачастую водители решают заменить руль в связи с потерей внешнего вида. Причина в постоянном контакте с руками человека, который управляет транспортным средством. Поэтому, со временем обшивка стирается, а оплетку используют далеко не все водители. В такой ситуации оптимальным решением будет просто поменять рулевое колесо или купить чехол на руль.

Еще один вариант – замена на другую модель. По сути это тюнинг, и данный вопрос будет рассмотрен нами отдельно.

Также зачастую приходится снимать руль в связи с ремонтом некоторых деталей. Демонтируют рулевое колесо в том случае, когда оно мешает работе. К примеру, часто водители предпочитают снимать его в случае работ, связанных с приборной панелью. Также потребуется снимать эту деталь при ремонте рулевой колонки.

Демонтаж и замена

С причинами и доступными вариантами руля для «десятки» мы уже определились. Потому пришло время избавиться от старого устройства и установить на его место новое рулевое колесо.

1. Отключите минусовую клемму от аккумуляторной батареи. Так вы сможете избежать возможного короткого замыкания в проводке руля.
2. Проверьте, ровно ли стоят ваши колеса. Поставьте максимально ровно, дабы упростить самому себе процесс обратной сборки.
3. Открутите семь крепежных элементов, которые удерживают кожух рулевой колонки, после чего снимите подрулевой нижний кожух.
4. Разблокируйте рычаг регулировки положения колонки.
5. Опустите колонку вниз.
6. Двигая ее постепенно вверх, снимите верхний кожух.
7. На руле расположена декоративная накладка. Ее нужно поддеть плоской отверткой.
8. Вам откроются два крепежных элемента, которые удерживают сигнальную кнопку.
9. Выкрутите их и снимите кнопку.

1. С помощью торцевого ключа или головки снимайте крепежную гайку с рулевого колеса. Не выкручивайте ее до конца, что позволит безопасно снять элемент. Следует напомнить, что здесь располагается жесткая посадка из-за сопрягаемых квалитетов. Если полностью демонтировать крепеж, вы рискуете сильно повредить себя или сам автомобиль снимаемым рулевым колесом.
2. Перед тем, как снять руль, обязательно нанесите соответствующие метки. Вам нужно обозначить расположение руля относительно вала и выключателя поворотных сигналов.
3. Теперь нанесите несколько аккуратных, но плотных ударов ладонью по рулю в направлении от приборной панели.
4. После этого устройство сможет выйти со шлицев.
5. Далее откручиваем крепежную гайку.

Обратная сборка

Если вы подобрали подходящий под ваш ВАЗ 2110 новый рулевой элемент, проблем с обратной сборкой возникнуть не должно.

В остальном просто следуйте инструкции демонтажа, работая в обратной последовательности. Это позволит без лишних проблем установить новый элемент, который вы для себя выбрали. Если быть точнее, то для своего автомобиля.

Замена рулевой ваз

Ваз 2110 кожух рулевой колонки

Для замены рулевой колонки нужны следующие инструменты:

• длинный мощный вороток;
• головки на 17мм и 30мм;
• монтировка;
• трещоточная рукоятка;
• обычный рожковый ключ на 17 мм.

Демонтаж руля

Первоначальным этапом в процессе замены колонки на ВАЗ 2110 должно быть снятие старой детали. Для начала нужно снять колесо руля.Для того чтобы рулевое колесо демонтировать понадобятся следующие приспособления:

• торцовый ключ на 24 мм;
• плоская отвертка;
• шестигранный ключ на 5мм.

Выполняются работы по снятию колеса в следующей последовательности:

отключается минусовая клемма аккумуляторной батареи.

• затем нужно повернуть руль так, чтобы колеса стали ровно;
• далее, нужно выкрутить винты крепления корпусных кожухов колонки (их должно быть семь штук) и снять нижнюю защиту, расположенную под рулем;
• затем нужно разблокировать рычаг рулевой колонки и опустить колонку вниз;
• движением вверх, снять верхний под рулевой кожух;
• поддев отверткой декоративную накладку, выкрутить два винта и вынуть кнопку звукового сигнала;
•  открутить крепление колеса руля.

Ваз 2110 рулевая колонка

Перед тем, как окончательно снять деталь, нужно запомнить или зафиксировать маркером его расположение относительно вала. Аналогично следует зафиксировать положение переключателя указателя поворотов по отношению к пластиковому кольцу.
Далее, резко дернув кольцо руками на себя, снять его с пазов вала. Открутить гайку крепления (теперь уже полностью) и окончательно демонтировать руль.

Демонтаж колонки

Ваз 2110 стук в рулевой колонке

После того, как рулевое колесо демонтировано, можно продолжать замену рулевой колонки. Нужно снять с рулевой колонки подрулевые джойстики, извлечь ключ зажигания и снять кольцевую облицовку транспондера противоугонной системы.Затем, вставив ключ зажигания и провернув его в нужное положение, сделать следующее:

• тонкой отверткой зажать запорный штифт, через отверстие замка зажигания;
• достать цилиндр замка из корпуса.

Далее необходимо сделать следующее:

• снять с колонки закрепленный блок ИММБ (транспондера);
• отсоединить электропроводку и блок транспондера от корпуса.

Снятая рулевая ваз

После этого нужно аккуратно снять колонки, крышки и пружины. Затем достать шнур электропроводки из рулевой колонки, после чего снять рукав подачи воздуха в ножной колодец водителя и нижние секции отделки панели приборов.
Теперь нужно отметить положение верхнего соединения промежуточного вала по отношению к рулевой колонке, после чего вывернуть и снять стяжной болт хомута. Далее нужно снять вал со шлицов.

Кожух рулевой колонки ваз 2110

В продолжении, нужно подпереть рулевую колонку и отпустить верхние болты для крепления и нижний хомут колонки. Если понадобится, то можно отпустить нижнее крепление, при этом, не погнув захват. На моделях оборудованных системой стабилизации — потянуть колонку вверх и открепить датчик, что установлен в нижней ее части.
Далее следует снять колонку с опорного кронштейна и извлечь ее из салона автомобиля ВАЗ 2110.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Снимаем торпедо с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Отключаем от аккумуляторной батареи минусовую клемму. Также снимаем магнитолу, если она установлена. Для этого просто вытягиваем магнитолу из посадочного места на приборной панели, отключаем от нее колодку жгута проводов и полностью снимаем ее.

2. С помощью небольшой отвертки с крестообразным жалом отворачиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимаем накладку, аккуратно выводя нижнюю ее часть из кронштейна кузов.

3. Теперь нам необходимо снять правую накладку центральной консоли. Для этого откручиваем пять шурупов и, придерживая накладку рукой, снимаем ее.

4. Снимаем ручки рычагов управления отопительной системой. Для того, чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским жалом поддеваем защелку на ручке, тем самым освобождая ее от выступа на рычаге.

5. Снимаем ручку управления вентилятором отопительной системы. Для этого с некоторым усилием тянем ручку, вплоть до ее снятия.

6. Откручиваем правый шуруп, которым к кронштейну крепится накладка панели приборов. Также откручиваем и шуруп с левой стороны накладки панели приборов.

7. Отвинчиваем два самореза в верхней части «окошка» щитка приборов. После этого откручиваем два самореза, которые находятся непосредственно под комбинацией приборов.

8. При помощи прямой отвертки поддеваем и снимаем декоративную заглушку, которая располагается с правой стороны от выключателя обогревателя заднего стекла.

9. Отвинчиваем саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимаем накладку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий торпедо с левой стороны. Аналогичным образом поступаем и с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус сопел систем вентиляции и отопления салона.

14. Ключом на «8» отвинчиваем саморезы крепления приборной панели к правой поперечине (один справа, второй — слева).

15. Откручиваем крепежный саморез и смещаем в сторону кронштейн приборной панели совместно с блоком реле и блоком предохранителей.

16. Снимаем гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы кожуха рулевой колонки и снимаем ее. После этого снимаем рулевое колесо и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. При помощи крестообразной отвертки отвинчиваем саморез левого нижнего крепления приборной панели. Затем откручиваем и шуруп верхнего крепления.

19. Откручиваем нижний и верхний саморезы крепления приборной панели с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечин приборной панели со шпилек закрепления на рулевой колонке.

21. Немного отводим торпедо на себя и отключаем разъемы проводов осветительного плафона вещевого отсека.

22. Отключаем колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимаем приборную панель совместно с поперечинами.

25. Установку панели приборов выполняем в последовательности обратной снятию.

Acura Audi BMW Cadillac Chevrolet Chrysler Citroen Daewoo Dodge Fiat Ford GMC Honda Hummer Hyundai Infiniti Isuzu Jaguar Jeep Kia Land Rover Lexus Mazda Mercedes Mitsubishi Nissan Opel Peugeot Porsche Renault Rover Saab Seat Skoda Ssang Yong Subaru Suzuki Toyota Volvo VW

Снятие рулевой колонки

В данной статье мы хотим поделится с вами такой полезной информацией, как снятие и установка рулевой колонки. Для начала следует объяснить, что рулевая колонка в общем из себя представляет и каковы её функции в вашем авто.

Рулевая колонка — специфический кожух из пластика, внутри которого расположен вал рулевого колеса. Одной из основных функций, которую она выполняет, является гарантия безопасности для водителя и пассажиров в автомобиле в случае его столкновения с какими-либо препятствиями, а также передача усилий, которые прилагаются к рулю, беспрепятственного, простого и лёгкого вращение вилки рулевого колеса и непосредственное обеспечение сильного крепления.

Схема деталей рулевой колонки ВАЗ 2110:

Приступим к пошаговому описанию процесса замены данной детали. Работу следует проводить в случае замены деталей и узлов рулевого управления ВАЗ 2110, 2111, 2112 (Жигули) или при выполнении демонтажа панели приборов.

Снятие и установка рулевой колонки

Снимайте рулевую колонку только в следующих случаях:

• — рулевая колонка требует замены;
• — корпус рулевого управления и блокировки зажигания требует замены.

При необходимости снятия рулевого колеса обязательно используйте съемник.

Внимание!

Наклонная рулевая колонка не подлежит обслуживанию. В случае дефекта наклонной рулевой колонки необходимо заменить рулевую колонку в сборе.

Прежде чем приступить к работе по снятию рулевой колонки, внимательно ознакомьтесь с информацией о подушках безопасности в разделе «Система пассивной безопасности автомобиля».

Общее описание и работа-системы

Рулевая колонка состоит из рулевого вала с карданными шарнирами и рулевого колеса. Наклонная рулевая колонка снабжена сферическим соединением, позволяющим осуществлять регулировку наклона. На рулевой колонке также расположены элементы управления:

• — центральный переключатель света и сигнала поворота;
• — выключатель стеклоочистителя/стек-лоомывателя;
• — замок зажигания с блокировкой управления, блокировкой ключа зажигания и приемным блоком иммобилайзера двигателя. Блокировка зажигания и управления предотвращает возможность угона автомобиля.

Кроме функции управления, рулевая колонка обеспечивает также, наряду с надувной подушкой, функцию безопасности, так как при фронтальном столкновении она сминается и амортизирует энергию удара, тем самым обеспечивая безопасность водителя.

Снятие

Снятие рулевого колеса

Внимание: для снятия рулевого колеса обязательно используйте съемник. Не пытайтесь снять его, прикладывая усилия или ударные нагрузки

1. Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля».

2. Разъедините разъем модуля подушки безопасности.

3. Открутите гайку крепления рулевого колеса.

4. Снимите стопорный зажим.

Примечание. Перед снятием рулевого колеса поставьте метку на вал рулевой колонки и на руль в месте их соединения для правильной установки рулевого колеса при сборке и установке рулевой колонки.

5. При помощи съемника снимите рулевое колесо с вала.

6. При необходимости разожмите контактное кольцо на рулевом колесе.

Снятие выключателя и рычага переключателя сигналов поворотов

7. Открутите винты крепления нижней крышки панели рулевой колонки и снимите панель.

8. Снимите винты крепления верхней крышки панели рулевой колонки и снимите панель.

9. Разъедините разъемы звукового сигнала и часовой пружины.

10. Открутите винты крепления и снимите часовую пружину с рулевой колонки.

11. Отсоедините электрические разъемы переключателя.

12. Снимите центральный переключатель света и сигнала поворота, надавив внутрь лапки с обеих сторон корпуса.

Снятие переключателя стеклоочистителя/стеклоомывателя

13. Отсоедините электрические разъемы переключателя.

14. Снимите переключатель стеклоочистителя, надавив внутрь лапки с обеих сторон корпуса выключателя.

Снятие замка зажигания и блока управления иммобилайзером

15. Отсоедините электрический разъем от блока управления иммобилайзером.

16. Открутите винты крепления и снимите блок.

17. Вставив ключ в замок зажигания, поверните его в положение АСС и снимите цилиндр замка, для этого нажмите на фиксирующую пружину, например при помощи отвертки, и извлеките цилиндр.

18. Открутите стопорный винт выключателя зажигания.

19. Отсоедините провода и снимите выключатель зажигания.

20. Снимите винты крепления соленоида блокировки ключа и извлеките соленоид. Будьте осторожны, чтобы не упустить пружину соленоида блокировки ключа.

21. Открутите и удалите стяжной винт клеммного зажима рулевого вала.

22. Открутите гайки крепления кронштейна рулевой колонки.

23

Осторожно извлеките рулевую колонку

Установка

Установка производится в порядке, обратном снятию.

При сборке рулевого вала смажьте его элементы литиевой смазкой. Перед установкой рулевой колонки установите новую центрирующую втулку рулевого вала.

Затяните элементы крепления следующими моментами:

• стяжной винт клеммного зажима рулевого вала-22 Нм;
• гайки крепления кронштейна рулевой колонки-22 Нм;
• винт рычага регулировки наклона — 4 Нм;
• винты крепления соленоида блокировки ключа-2 Нм;
• стопорный винт выключателя зажигания -2Нм;
• винты крепления корпуса выключателя зажигания-4 Нм;
• винты крепления блока управления иммобилайзером — 2 Нм;
• винты крепления часовой пружины — 3 Нм;
• винты крепления верхней и нижней крышек рулевой колонки — 3 Нм;
• гайку крепления рулевого колеса — 38 Нм;
• винты крепления модуля надувной подушки безопасности -11 Нм.

Источник

Как снять кожух с рулевой колонки опель зафира

Действия в чрезвычайных ситуациях

Ежедневные проверки и определение неисправностей

Эксплуатация автомобиля в зимний период

Инструкция по эксплуатации и обслуживанию

Расходные материалы для проведения техни ческого обслуживания

Предостережения и правила техники безопасности при выполнении работ на автомобиле

Основные инструменты, измерительные приборы и методы работы с ними

• Базовый комплект необходимых инструментов
• Методы работы с измерительными приборами

Бензиновый двигатель 1.4 л

Бензиновый двигатель 1.6 л

Бензиновый двигатель 1.8 л

Дизельный двигатель 1.6 л

Дизельный двигатель 2,0 л

Система питания и управления двигателя

Система впуска и выпуска

• Экстерьер
• Интерьер
• Двери
• Остекление
• Люк крыши
• Сиденья
• Кузовные размеры
• Приложение к главе

Система отопления, вентиляции и кондиционирования

Электрооборудование и электросистемы автомобиля

• Использование схем
• Электросхемы
• АКП, датчик частоты вращения валов и температуры трансмиссионной жидкости
• АКП, индикатор положения селектора
• Актуаторы замков дверей
• Блокировка селектора и зажигания
• АКП, переключатель режимов работы и селектор ручного управления
• АКП, питание и масса модуля управления ВСМ
• Датчики управления двигателем, датчик давления, избытка кислорода и нагреватель термостата
• ОЖ (LVP или LWC с NE4)
• Датчики управления двигателем, датчики впускного воздуха и температуры ОЖ (LVP или LWC с NE4)
• Датчики управления двигателем, дроссельная заслонка (LVP или LWC с NE4)
• Клаксон (звуковой сигнал)
• Контрольно-мониторинговые системы (LVP или LWC с NE4)
• Круиз-контроль
• МКП, 6-скоростная (MR6 или MYJ)
• Очиститель ветрового стекла
• Пассивная безопасность, боковые подушки и датчики удара
• Пассивная безопасность, подушки безопасности и передний датчик удара
• Передача данных, включенные связи
• Передача данных, Высокая скорость GMLAN
• Передача данных, Высокая скорость,
• Шасси GMLAN
• Передача данных, линейная сеть связи (LIN)
• Передача данных, Низкая скорость GMLAN
• Передача данных, Силовое расширение (LVL)
• Передача данных, Средняя скорость GMLAN
• Подогрев рулевого колеса
• Подогрев сидений, нагревательные элементы
• Подогрев сидений, питание модуля, масса
• Противотуманные фары
• Радио и навигация, антенны
• Радио и навигация, динамики (UQA)
• Радио и навигация, зуммер
• Радио и навигация, питание масса и управление
• Радио и навигация, управление на рулевом колесе (UC3)
• Радио и навигация, усилитель (UQA)
• Распределение массы, G101
• Распределение массы , G102, G104, G105 и G106
• Распределение массы, G103 (2H0, LGE, или LUJ)
• Распределение массы, G201
• Распределение массы, G103 (LBQ, LBR, LBS, LBY или LVL)
• Распределение массы, G303, G400, и G401
• Распределение массы, G203
• Распределение массы, G302
• Распределение массы, G403
• Ремни безопасности
• Рулевое колесо
• Силовые выводы (розетки)
• Система зажигания, датчики распредвала, коленвала и детонации
• Система зажигания, катушки зажигания
• Система кондиционирования (автомат), датчик освещения (CJ2)
• Система кондиционирования (автомат), дополнительный отопитель (C32 с CJ2)
• Система кондиционирования (автомат), контроллеры (CJ2)
• Система кондиционирования (автомат), управление компрессором (CJ2)
• Система кондиционирования (ручная), дополнительный отопитель (C32 с C42 или C67)
• Система охлаждения, муфта подключения водяного насоса (LVL или LFS)
• Система кондиционирования (ручная), управление вентилятором (C42 или C67)
• Система стабилизации автомобиля
• Система кондиционирования (ручная), распределение потоков (C42 или C67)
• Система кондиционирования (ручная), контроллеры управления (C42 или C67)
• Система кондиционирования (ручная), управление компрессором (C42 или C67)
• Система охлаждения, дополнительнйы насос (LVP ил LWC)
• Система управления двигателя (LVP или LWC с NE4)
• Система подзарядки
• Система пуска
• Топливная система, топливный насос (LVP или LWC с NE4)
• Система охлаждения, дополнительнйы насос (LVP ил LWC)
• Топливная система, турбокомпрессор и контроль давления масла (LVP или LWC с NE4)
• Топливная система, форсунки (LVP или LWC с NE4)
• Тормозная система
• Управление замками дверей
• Фары головного освещения
• Электрический стояночный тормоз (J71)
• Электронноуправляемая подвеска, датчикии актуаторы
• Электронноуправляемая подвеска, питание, масса
• Электронноуправляемая подвеска, режим Tour и Sport
• Электроусилитель рулевого управления

Источник статьи: http://krutilvertel.com/opel-zafira-tourer-2012-glava15-rulevoe-koleso-i-rulevaja-kolonka
