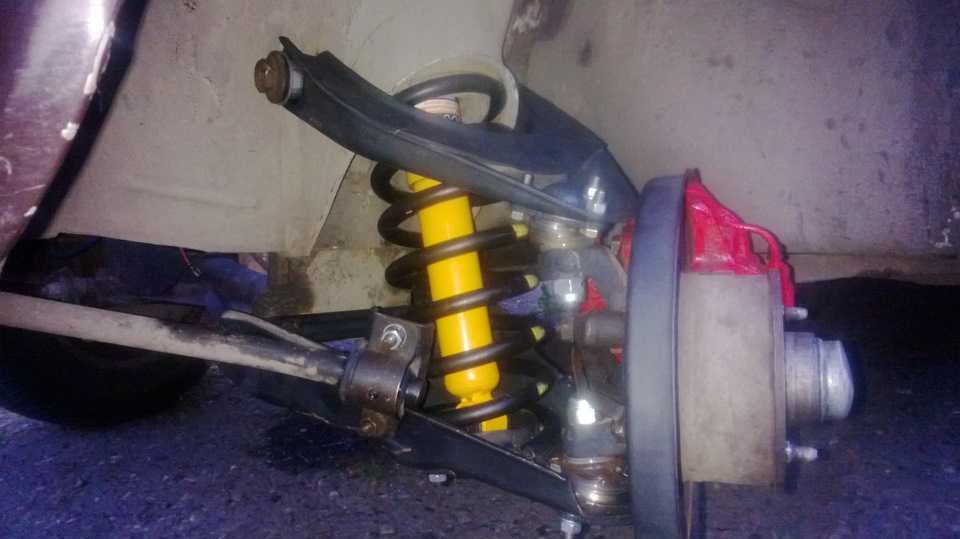

Передняя подвеска ваз-2106: устройство, особенности

Замена пружин на ВАЗ 2106

Провести визуальный контроль состояния пружин и при необходимости заменить их следует при:

  • Снижении плавности хода;
  • Скрипе, скрежете, характерном звуке соударения витков при наезде на неровности;
  • Перекосе передней части автомобиля;
  • Заметной «просадке» переда по отношению к задней части автомобиля.

Особенности замены передних пружин на ВАЗ 2106

ВАЗ 2106 – достаточно простой в устройстве автомобиль, а поэтому замена передних пружин не является сложной задачей. Произвести замену данного элемента подвески можно самостоятельно, для чего потребуется:

  • Набор рожковых гаечных ключей, специальный и баллонный ключи.
  • Домкраты (гидравлический и винтовой).
  • Молоток.
  • Монтажная лопатка.
  • Щетка по металлу.

Стоит отметить, что пружины следует менять исключительно парами – замена одной пружины не допускается.

Инструкция

Ослабьте крепежные болты передних колес (при выполнении данной операции автомобиль должен стоять на колесах).
Вывесьте переднюю часть автомобиля (можно вывешивать стороны поочередно, используя винтовой домкрат).
Демонтируйте переднее колесо с той стороны, где собираетесь менять пружину.
Удерживайте шток амортизатора от проворачивания и ослабьте затяжку гайки

После этого полностью открутите гайку, снимите пружинную шайбу, шайбу подушки и верхнюю подушку крепления амортизатора.
Открутите гайки крепления кронштейна к рычагу подвески (2 штуки), а затем снимите пружинные шайбы.
Демонтируйте амортизатор (снимается вниз, через монтажное отверстие в рычаге подвески).
Слегка открутите две крепежные гайки нижнего рычага подвески к оси.
Установите под нижний рычаг подвески домкрат.
Слегка нагрузите подвеску (потребуется для облегчения отсоединения стабилизатора поперечной устойчивости).
Открутите крепежные гайки скобы подушки стабилизатора поперечной устойчивости, снимите шайбы, а затем снимите со стабилизатора скобу подушки и саму подушку.
Ослабьте гайку пальца нижнего шарового шарнира, которой он крепится к поворотному кулаку, а затем отверните ее до совпадения с торцом пальца.
Уберите домкрат.
Несколько раз резко ударьте по наружной поверхности нижнего ушка поворотного кулака (для извлечения из него пальца шарового шарнира).
Установите домкрат под нижний рычаг подвески, но не нагружайте подвеску.
Открутите гайку пальца шарового шарнира.
Немного разгрузите подвеску, опустив нижний рычаг (делайте это очень осторожно), а затем переведите при помощи монтажной лопатки штангу стабилизатора поперечной устойчивости через шпильки крепления скобы.
Полностью разгрузите подвеску и уберите из-под рычага домкрат.
Обеспечьте себе доступ к пружине, для чего закрепите верхний рычаг подвески при помощи проволоки в максимально возможном верхнем положении. От поворотного кулака рычаг отсоединять не следует.
Подденьте пружину снизу, а затем извлеките ее нижний конец из опорной чашки

Используйте монтажную лопатку. Данную операцию выполняйте максимально осторожно, чтобы избежать выстреливания пружины.
Демонтируйте пружину с вашего ВАЗ 2106.
Снимите прокладку пружины с верхней опорной чашки.

Замена втулок реактивных тяг ВАЗ 2106

Резиновые шарниры реактивных тяг заднего моста меняют при их износе либо видимых повреждениях. Для этого сами штанги демонтируют с машины, а резинометаллические изделия заменяют посредством выпрессовки старых и запрессовки новых.

При сильном износе втулок реактивных тяг задний мост во время движения может слегка уводить в сторону

На «шестёрке» тяги задней подвески установлены в количестве пяти штук — 2 короткие и 2 длинные, расположенные продольно, а также одной поперечной тяги. Длинные штанги с одного края фиксируются к специальным кронштейнам, закреплённым к полу, с другой стороны — к кронштейнам заднего моста. Короткие тяги монтируются к лонжерону пола и к заднему мосту. Поперечный элемент задней подвески удерживается также специальными кронштейнами.

Задняя подвеска ВАЗ 2106: 1 — распорная втулка; 2 — резиновая втулка; 3 — нижняя продольная штанга; 4 — нижняя изолирующая прокладка пружины; 5 — нижняя опорная чашка пружины; 6 — буфер хода сжатия подвески; 7 — болт крепления верхней продольной штанги; 8 — кронштейн крепления верхней продольной штанги; 9 — пружина подвески; 10 — верхняя чашка пружины; 11 — верхняя изолирующая прокладка пружины; 12 — опорная чашка пружины; 13 — тяга рычага привода регулятора давления задних тормозов; 14 — резиновая втулка проушины амортизатора; 15 — кронштейн крепления амортизатора; 16 — дополнительный буфер хода сжатия подвески; 17 — верхняя продольная штанга; 18 — кронштейн крепления нижней продольной штанги; 19 — кронштейн крепления поперечной штанги к кузову; 20 — регулятор давления задних тормозов; 21 — амортизатор; 22 — поперечная штанга; 23 — рычаг привода регулятора давления; 24 — обойма опорной втулки рычага; 25 — опорная втулка рычага; 26 — шайбы; 27 — дистанционная втулка

Чтобы заменить шарниры тяг, нужно подготовить следующие инструменты:

  • ключи на 19;
  • новые сайлентблоки;
  • проникающая смазка;
  • щётка по металлу;
  • монтажная лопатка.

Втулки на всех тягах меняются по одинаковому принципу. Единственное, в чём есть отличие, так это в необходимости открутить крепление амортизатора снизу для снятия длинной штанги. Процедура выполняется в следующей последовательности:

  1. Загоняем авто на эстакаду либо яму.
  2. Металлической щёткой очищаем крепёж от грязи и наносим проникающую смазку.

  3. Удерживаем болт ключом на 19, а с другой стороны аналогичным ключом отворачиваем гайку и извлекаем болт. Его не всегда удаётся извлечь с лёгкостью, поэтому может потребоваться молоток.

  4. Чтобы снять крепление с другой стороны тяги, отворачиваем болт, удерживающий амортизатор снизу.

  5. Отодвигаем амортизатор в сторону.
  6. Откручиваем крепление штанги с другого края и снимаем её с автомобиля, поддевая монтировкой.

  7. Выбиваем внутреннюю втулку шарнира подходящей наставкой.

  8. Резиновую часть сайлентблока извлекаем при помощи отвёртки.

  9. После снятия старой детали, ножом и наждачкой очищаем обойму внутри от загрязнений и коррозии.

  10. Новое резиновое изделие смазываем моющим средством или мыльной водой и заталкиваем в обойму.

  11. Чтобы запрессовать внутреннюю втулку, из болта изготавливаем приспособление, стачивая с него головку. Диаметр конуса в большей части должен быть равен диаметру металлической втулки.

  12. Наносим моющее средство на втулку и конус, после чего запрессовываем их в тисках.

  13. Когда болт упрётся в губу тисков, используем небольшой отрезок трубы или любой другой подходящий элемент, который при дальнейшей запрессовке позволит болту полностью выйти наружу.

  14. Тяги монтируем в обратном порядке, предварительно смазывая крепёж смазкой Литол-24.

Когда мне пришлось менять втулки штанг заднего моста, под рукой не оказалось каких-то специальных приспособлений, а также болта подходящей размерности, из которого можно было бы сделать конус для запрессовки внутренней втулки. Я довольно быстро нашёл выход из ситуации: взял кусок деревянного бруска, отколол от него часть и выстрогал цилиндр, диаметр и длина которого соответствовали размерам металлической втулки. Край деревянного цилиндра был сточен на конус. После этого я смазал деревянное приспособление моющим средством и без особого труда молотком запрессовал его в резиновую часть, после чего загнал железную втулку. Если с первого раза не удавалось запрессовать втулку, просто повторно смазывал детали моющим и повторял процедуру.

Модернизация подвески ВАЗ 2106

Сегодня многие владельцы классических «Жигулей» совершенствуют свои автомобили и вносят изменения не только во внешний вид, салон, силовой агрегат, но и в подвеску. ВАЗ 2106 — машина с широким полем деятельности для тюнинга. Единственным ограничением являются финансовые возможности владельца. Остановимся на основных моментах по доработке подвески.

Усиленные пружины

К установке усиленных пружин на «шестёрке» прибегают в том случае, когда необходимо сделать подвеску жёстче, поскольку многих не устраивает её мягкость.

На передок автомобиля часто ставят пружины от ВАЗ 2121 вместе с усиленной подушкой. Такие упругие элементы имеют несколько большую толщину витка и жёсткость. Заднюю подвеску в основном оснащают пружинами от «четвёрки». В дополнение к ним устанавливают демпферы от «Нивы», что будет особенно актуально для тех машин, которые ездят на газу, поскольку оборудование весит немало.

Владельцы ВАЗ 2106 часто меняют штатные пружины на элементы от «Нивы»

Пневмоподвеска

Одним из вариантов модернизации подвески является установка пневмостоек. После внедрения такой конструкции становится возможным изменять дорожный просвет и в целом повысить уровень комфорта. Автомобиль получает ходовые качества, схожие с поведением импортных автомобилей. При установке пневмоподвески переоборудованию подлежит как передняя, так и задняя система амортизации. Для этого приобретается комплект необходимого, который включает в себя:

  • компрессор;
  • соединительные элементы;
  • пневмостойки;
  • датчики и др.

Комплект пневмоподвески состоит из ресивера, компрессора, пневмобаллонов, соединительных элементов

Заводская подвеска «шестёрки» на пневматическую меняется в таком порядке:

  1. Снимаем с подвески пружины.
  2. Практически полностью отрезаем отбойник и делаем отверстие под монтаж пневмостойки в нижней чашке и верхнем стакане.

  3. Устанавливаем пневмобаллоны.

  4. Подвеску передка также полностью разбираем.
  5. Навариваем на нижний рычаг пластину для возможности монтажа подушки, при этом убираем крепление стабилизатора.

  6. В пластине сверлим отверстие под нижнее крепление пневмостойки.
  7. Дорабатываем мелочи и устанавливаем пневмобаллон.

  8. Аналогичные действия повторяем с другой стороны.
  9. В багажнике устанавливаем компрессор, ресивер и оставшееся оборудование.

  10. Блок управления подвеской располагаем в доступном месте.

  11. Подключаем пневмостойки и электрику в соответствии со схемой, которая идёт в комплекте.

Видео: установка пневмоподвески на классические «Жигули»

Электромагнитная подвеска

Ещё один вариант совершенствования подвески автомобиля — электромагнитная подвеска. Основа такой конструкции — электрический двигатель. Он может работать в режиме демпфирующего и упругого элемента. Работой управляет микропроцессор. Подвеска такого типа устанавливается вместо штатных амортизаторов. Уникальность конструкции заключается в практически безотказной работе. Плюс ко всему в ней заложен высокий уровень безопасности. Если по какой-то причине на подвеску перестанет подаваться питание, система сможет перейти в механический режим благодаря электромагнитам. Наиболее популярными производителями таких подвесок являются Delphi, SKF, Bose.

Электромагнитная подвеска работает под управлением микроконтроллера, обеспечивает более высокую плавность хода и безопасность

Подвеска ВАЗовской «шестёрки» не выделяется своей сложностью. Поэтому и отремонтировать её под силу владельцам этого автомобиля. Определить и устранить неисправности можно ознакомившись с пошаговыми инструкциями. При появлении первых признаков неполадок, с ремонтом затягивать не стоит, поскольку повышенному износу будут подвергаться и другие элементы подвески.

Процесс замены сайлентблоков

Для замены сайлентблоков нижних рычагов на автомобилях ВАЗ классика, машину нужно загнать в гараж или бокс на яму, или использовать подъемник. Места крепления деталей предварительно обрабатываются смазкой WD-40, которую нужно оставить на некоторое время, чтобы облегчить съем этих деталей. При обработке нужно проследить за тем, чтобы смазка зашла в места крепления узла, это облегчит демонтаж. В процессе эксплуатации сайлентблок может закиснуть, и, если не обработать его заранее, снять его при помощи монтировки и кувалдочки будет сложно.

Если автомобиль стоит на яме, он поддомкрачивается под балку, чтобы снять нагрузку с колес, делаются упоры под рычаги, а под поддомкратник устанавливают страховочную чурку, чтобы избежать травмирования в случае срыва автомобиля с упоров под рычагами. Ключом на 22 выкручивается гайка, удерживающая сайлентблок в нижнем рычаге. Если гайка закисла, можно в качестве дополнительного рычага использовать отрезок трубы, надев его на ключ. Оригинальные гайки лучше не выбрасывать, поскольку новые часто имеют низкое качество, резьба срывается, поэтому иногда лучше устанавливать старые. То же можно сказать и о старых шайбах, которые делаются из толстого прочного металла, в то время как шайбы, идущие с новыми сайлентблоками, более тонкие и при затяжке могут существенно деформироваться, что недопустимо.

Для демонтажа переднего сайлентблока монтировку нужно подвести так, чтобы упереть в болт балки и нажаться вперед, по направлению к задней части автомобиля. Поскольку усилия нажатия на монтировку будет мало, необходимо периодически бить молотком по рычагу возле сайлентблока, одновременно упираясь для создания натяжения. После того как сайлентблок выйдет из гнезда, вынимаем его, подталкивая монтировкой. При сильном закисании процедуру придется делать вдвоем: один человек натягивает рычаг монтировкой, второй выбивает сайлентблок из гнезда.

Далее производят замену сайлентблока передней балки, для этого ось смазывается нигролом и на нее надевается новая деталь. Монтировкой рычаг приподнимается так, чтобы сайлентблок мог направиться в гнездо. После этого на него надевается наставка из толстостенной трубы, подходящей по размеру, по которой нужно аккуратно бить молотком, пока сайлентблок не сядет на место. Заводим монтировку за крепежный болт и поджимаем рычаг, продолжая бить по наставке кувалдочкой, пока деталь не сядет в гнездо до конца по ограничители.

Меняем нижние сайлентблоки с обратной стороны, для чего предварительно нужно сбить короткий наконечник тяги с рулевой колонки, чтобы он не мешал работе. При помощи монтировки, упирая ее в гайку, таким же способом отводим рычаг, чтобы высвободить сайлентблок. Аналогично бьем молотком по рычагу, натягивая его монтировкой до тех пор, пока сайлентблок не выйдет из гнезда, после этого подталкиваем его монтировкой до полного снятия. Установка нового сайлентблока производится таким же образом, как и в передней части рычага, при помощи наставки из трубки и молотка, ось и посадочное гнездо предварительно смазывают нигролом.

На оба сайлентблока ставятся шайбы, если старые в нормальном состоянии, не деформированы, лучше установить их, поскольку новые бывают очень плохого качества, выгибаются при затягивании гаек, сокращая срок службы деталей. После того как гайки наживляются с обеих сторон, машина опускается с домкратов и ее нужно раскачать, чтобы проверить, как работает подвеска. При этом скрипы и стук должен прекратиться, а работа подвески нормализоваться.

При затягивании гаек сайлентблока лучше пригрузить переднюю часть автомобиля, сначала с одной, а затем с другой стороны, для чего снова понадобится напарник. Если его нет, затягивать можно и так, но потом гайки нужно будет снова подтянуть. Гайки затягиваются максимально туго, при необходимости на ключ надевается труба, чтобы развить максимальное усилие. При этом на некачественных гайках может сорвать резьбу. По окончании работы нужно обратно установить демонтированную ранее рулевую тягу.

Видео:Как заменить сайлентблоки нижних рычагов Ваз без съемника.

Данный способ достаточно трудоемок, но не требует такого специнструмента, как съемник, и дополнительных знаний и навыков. Сделать замену можно самостоятельно в своем гараже, если в нем есть яма. При этом можно воспользоваться простым инструментом, который есть у каждого водителя. Качество работы ни в чем не будет уступать замене с применением специализированного съемника. По аналогичным принципам производится замена сайлентблока амортизатора и других подобных деталей. Эта методика подходит для ВАЗ классических серий 2101-2107.

Лада 2107 › Бортжурнал › передняя ходовая.переборка + ремонт шпилек нижних рычагов.

пробег 40 000 км. доброй ночи.эту запись посвятил ревизии передней подвески, а так же постараюсь как можно подробно и понятно рассказать о ремонте шпилек (точнее замене) нижних рычагов. итак пробег впринципе небольшей, для того что бы лезть туда, эксплуатировал аккуратно.НО есть пара но.первое что меня подталкнула к такому ремонту, тот факт, что катаюсь на незаводской подвеске!соответственно нагрузки на узлы и детали совсем разные. второе.незаводские колеса на порядок тяжелее и шире . ну и третие появившийся посторонний шум в районе переднего правого колеса.несильный, и нечастый, но всеравно меня сильно напрягавшый) для начала закупился запчастями и нужным инструментом. 1.простое устройство для выпресовывания шаровых опор ВАЗ классика.(фото 1) в простонародье “солдатик”.несмотря на свою простоту очень эффективое устройство.да и цена очень низкая. 2.стяжка передних пружин.(фото).

3.приспособа для запресовки, выпресовки сайленблоков верхних и нижних рычагов.(фото3).извените своих фото инструмента неделал.(взял из инете).

далее закупился запчастями. 1.комплект шаровых опор ТРЭК. (фото 4)если кому из земляков интерестно, удалось найти такие (комплектом) в автомагазине БИ-БИ.

2.комплект сайленблоков (фото 5) 3.и самое главное терпение))) загнал машину в гараж на яму, сытно пообедал, и тут понеслось). разборка особых сложностей недоставила.так как опыт уже есть, подвели шпильки крепления аммортизатора на нижнем рычаге, незнаю от чего .либо качество.либо же газо-маслянный нива амик сделал свое дело.они просто обламались при первой же попытке открутить гайки… появилась проблема которую нужно было решать! менять полностью рычаги из-за этого явно нехотелось…(фото проблемы 6)

покрутив деталь в руках минут 15 решил что буду менят шпильки, в голове уже выресовывалась маршрутная карта работ))) КАК Я МЕНЯЛ ШПИЛЬКИ. 1.Срезал нажевкой оставшиеся шпильки, на сколько это было возможно(так же решил сразу поступить и с теми, котрые нужны для фиксации стабилизатора, для того что бы сразу усилить этот узел, установив на их место болты большего диаметра. 2.на электро наждаке убрал оставшиеся части шпилек.фото нет но я думаю и так все понятно. 3.дрелью просверлил скозные отверстия строго на местах где раньше были шпильки.(фото7) 4.следуюший шаг.берем метчик и нарезаем резьбу.(фото 8 9

)ВАЖНО ЧТО БЫ ОТВЕРСТИЯ СВЕРЛИЛИСЬ ПОД УГЛОМ НА КОТОРЫЙ БЫЛИ ВЫСТАВЛЕНЫ ЗАВОДСКИЕ ШПИЛЬКИ. 5.аккуратно.что бы не повредить резьбу вкручиваем приготовленные шпильки в рычаг.как я писал ранее шпильки взял большего диаметра и длинны чем устанавливает завод изготовитель.(фото 10) на фото все видно

5.аккуратно.что бы не повредить резьбу вкручиваем приготовленные шпильки в рычаг.как я писал ранее шпильки взял большего диаметра и длинны чем устанавливает завод изготовитель.(фото 10) на фото все видно.

вкрученная шпилька в рычаг (фото11)

по поводу “вкручивания” так как отверстия для крепления аммика сверлились насквозь, вкручиваем новую шпильку так, что бы после наложения сварочного шва, он не выступал за пределы плоскости установки пружины в нижнюю чашку (на рычаге) фото 11 6.сверлим отверстия в самих креплениях аммортизатора(нижних)следовательно диаметром под новые шпильки.(фото нет) 7.перед тем как начать проваривать сее дело, шпильки нужно зафиксировать от “увода в сторону” при сварочных работах.(фото12) (13)

8.провариваем.(фото14) 9.обрабатываем швы.(фото нет) по поводу шпилек стабилизатора.в данном случае использовал болты, так как запас места позволяяет их задействовать.резьбу в этих отверстиях не нарезал.собственно на (

фото 15 )все видно. 10.далее так же болты были обварены.швы приведены в порядок. 11.полученный результат.(фото16 17 18) остальные фото просто в процессе сборки…

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

  • сильное повреждение нижнего рычага;
  • появление трещин.

Для выполнения работ понадобятся такие инструменты:

  • набор рожковых ключей;
  • набор головок;
  • щётка по металлу;
  • домкрат;
  • съёмник для выпрессовки сайлентблоков;

  • приспособление для снятия шаровых опор;

  • монтажная лопатка;
  • проникающая жидкость;
  • молоток;
  • тиски.

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

  1. Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.

  2. Снимают колесо.

  3. Откручивают нижнее крепление амортизатора.

  4. Ослабляют гайки на оси.

  5. Освобождают крепление подушки стабилизатора.

  6. Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.

  7. Откручивают гайку на опоре и выпрессовывают палец. Делают это при помощи специального съёмника.

  8. Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.
  9. Снимают пружину. Для этого её поддевают и снимают из опорной чашки.

  10. Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение, иначе придётся снова проводить регулировку.

  11. Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

  1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.
  2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.

  3. Устанавливают новую шаровую опору и зажимают все гайки.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

  1. Рычаг надёжно фиксируют в тисках.
  2. При помощи съёмника выдавливают старые шарниры.

  3. Осматривают рычаг на наличие повреждений.
  4. Вставляют один сайлентблоки. Для этого также используется съёмник.

  5. В отверстие вставляют ось вместе с шайбами.

  6. Запрессовывают второй шарнир. Делают это так же как и в предыдущем случае.

Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

  1. При помощи болтов фиксируют ось вместе с рычагом.

  2. В опорную чашку устанавливают нижний край пружины. После этого начинают поджимать нижний рычаг. Смотрят, чтобы стабилизатор не зацепился за втулку.

  3. Вставляют резьбовую часть шаровой опоры и фиксируют гайку.
  4. Фиксируют подушку стабилизатора.
  5. Устанавливают амортизатор и закручивают гайку.
  6. Проверяют качество затяжки всех гаек. Они должны быть зажаты надёжно и прочно.

  7. Устанавливают колёса и снимают автомобиль с домкрата.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

Замена передней поперечины

Для замены поперечины передней подвески ВАЗ 2106 вам понадобится небольшой набор простых инструментов:

  • ключи на 13, 17, 19 и 22;
  • отвертка;
  • молоток;
  • удлинители.

Перемычка под капотом

Подготовив все это, приступайте к работе. Для начала снимите нижний рычаг передней подвески с автомобиля (как это сделать мы расскажем ниже). Его следует снимать в сборе с шаровой опорой и сайлентблоками. После этого откройте капот, демонтируйте воздушный фильтр карбюратора и прикройте это отверстие чем-нибудь для защиты от проникновения загрязнений во время работы.

Подготовьте траверсу, которая понадобится для поддержания мотора в подвешенном состоянии при демонтаже поперечины передней подвески. В качестве материала подойдет обыкновенная строительная доска 5-сантиметровой толщины. Траверсу по длине следует сделать равной расстоянию между отбортовками передних крыльев. В середине траверсы проделайте отверстие, в которое вставляется длинный болт или шпилька со скобой.

Опоры под поперечиной

На отбортовки передних крыльев ВАЗ 2106 под капотом установите траверсу и вставьте в ее отверстие длинный болт и скобу. Последнюю следует соединить болтом с проушиной силового агрегата. Слегка затягивая гайку на шпильке, надо убрать зазоры в соединениях болта скобы и проушины мотора.

Сквозь отверстие в поперечине с двух сторон при помощи торцовой головки нужно выкрутить гайки, держащие подушки мотора, и снять гайки с пружинными шайбами. Далее подложите опоры под поперечину и опустите авто на них так, чтобы поперечина слегка их касалась.

С каждой стороны необходимо выкрутить горизонтальный и вертикальный болты, которые крепят поперечину к лонжеронам. При поддомкрачивании авто поперечина останется лежать на опорах. На этом процесс демонтажа поперечины передней подвески ВАЗ 2106 своими руками завершен: замените ее новой и соберите все в порядке, обратном разборке.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Откручиваем болт крепления шаровой опоры от поворотного кулака. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

После откручивания если болт не вынимается от руки, помогаем ему выйти выколоткой по размеру.

3. Теперь нам нужно вынуть палец шаровой из кулака. Для этого берем плоскую отвертку и слегка забиваем ее в клин где стоял болт крепления. Этим действием мы «разбудим палец». Далее берем трубу вставляем в рычаг и отжимаем трубу вниз пока не выйдет палец. Если палец не выходит, можно немного помочь молотком в тот момент когда дали напряжение на трубу. Молотком нужно стучать по рычагу в сторону куда выходит палец.

4. Если у вас Логан со стабилизатором, то необходимо открутить стойку стабилизатора. Держать нужно сверху рычага под Torx T40 и снизу рычага открутить гайку на тринадцать.

5. Отводим защитный кожух в сторону чтобы получить доступ к болтам крепления рычага. Клипса резьбовая. Откручивается от руки.

6. Откручиваем отмеченные ниже гайку и болт. Они крепят тягу. Гайка на рычаге под ключ на восемнадцать, верхний болт под ключ на тринадцать.

После откручивания, снимаем тягу.

7. Выкручиваем два болта крепления рычага и снимаем рычаг.

Обратите внимание, передний болт крепежа рычага длиннее чем задний. Длиннее из-за того что на нем крепиться еще и тяга. 8

Проверьте состояние шаровой опоры, и измерьте отверстие на рычаге под стойку стабилизатора. Отверстие не должно быть больше 16 мм, допускается максимум 1 мм износа. Если у вас отверстие нормальное и живая шаровая тогда есть смысл менять сайлентблоки. Если у вас из выше перечисленного что-то не в порядке, то рычаг дешевле и выгоднее поменять в сборе

8. Проверьте состояние шаровой опоры, и измерьте отверстие на рычаге под стойку стабилизатора. Отверстие не должно быть больше 16 мм, допускается максимум 1 мм износа. Если у вас отверстие нормальное и живая шаровая тогда есть смысл менять сайлентблоки. Если у вас из выше перечисленного что-то не в порядке, то рычаг дешевле и выгоднее поменять в сборе.

Если следовать рекомендациям производителя, то вообще рекомендуют всегда менять рычаг в сборе.

9. Перед выпресовкой сайлентблоков замеряем их вылет как показано на фото ниже. Новые нужно посадить примерно так же, 1-2 мм допускается.

Подбираем оправку чтобы она упиралась вокруг сайлентблока в рычаг. Подбираем головку по размеру сайлентблока. Зажимаем это дело в тиски и выдавливаем сайлентблок в оправку. Если сайлентблок до конца не вышел, помогаем ему немного молотком.

Проделываем эту процедуру с двумя сайлентблоками.

10. Смазываем немного маслом наружную часть сайлентблоков. Далее подбираем по размеру головки, чтобы одна головка давила на обойму сайлентблока, а в другую он входил. Зажимаем это в тиски и контролируя размер, запресовываем.

Расстояние от начала сайлентблока до кромки рычага примерно 7 мм. Если у вас сайлентблок зашел не совсем ровно, ничего страшного. На новых оригинальных рычагах они частенько стоят не ровно.

11. Производим обратную сборку. Из нюансов сборки стоит отметить что болты крепежа сайлентблоков рычага нужно затягивать с ямы когда колесо нагружено.

Еще обратите внимание на болт крепежа пальца шаровой опоры. Смотрите чтобы резьба была не потянута. Если болт испорчен, его нужно менять только на оригинальный болт

Я думаю ненужно пояснять что будет если лопнет болт крепления пальца шаровой. Момент затяжки болта шаровой 60 Н.м

Если болт испорчен, его нужно менять только на оригинальный болт. Я думаю ненужно пояснять что будет если лопнет болт крепления пальца шаровой. Момент затяжки болта шаровой 60 Н.м.

Больше никаких нюансов по сборке нет, все в обратной последовательности. У кого вопросы, задаем ниже в комментарии.

Артикулы

Фирма Рено выпускает сайлентблоки и по отдельности, и в сборе с рычагами. Обозначается деталь так: 6040002245 (60 40 002 245). Аналоги:

  • 26304 (FEBI)
  • 60 92 6304 (SWAG)
  • TD729W (DELPHI)
  • C8617 (LYNXauto)
  • 30292 (ASAM)
  • 4500001 (FORMPART)
  • 53210 или 33124 (MAPCO)
  • FZ90454 (FORTUNE LINE)
  • L25819 (MONROE)
  • 38DC1002 (AS METAL)
  • V46-0268 (VAICO)
  • MGZ-508014 или 72-1956 (MAXGEAR)
  • 5103924 (NK)
  • F8-7977 (OPTIMAL)
  • D300165 (DENCKERMANN)
  • 4340201409 или EMS8502 (JP GROUP)
  • DC11001 или B56112 (RIW)
  • 57-00732 (TALOSA)
  • 8500 25819 (TRISCAN)
  • 77-00862-SX (STELLOX)
  • 31242 01 (LEMFORDER)
  • RESB3746 (MOOG)
  • JBU751 (TRW)

Вроде бы, хвалят последние три. Но лучше оригинала нет ничего. А самый дешёвый аналог выпускает фирма SWAG.

Заметки

Самоконтрящиеся гайки верхней шаровой опоры и оси лучше менять на новые.

Если у вас на вашем ваз 2107 люфт верхнего рычага и он болтается, то пора менять сайлентблоки, или менять ось из-за износа при плохой затяжке.

Если не выходит болт верхнего рычага ваз 2107, обработайте его WD-шкой, далее проворачивая ключом, слегка стучите по нему.

Видео по замене верхнего рычага:

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
