Руководство по ремонту ваз 2108, 2109, 2114, 2115управление вентиляцией и отоплением салона

Дефлекторы на окна и капот автомобиля: инструкция по установке и снятию

Дефлекторы на окна и капот автомобиля используются повсеместно. Большинство транспортных средств, передвигающихся по дорогам, оборудованы черными или окрашенными в цвет кузова козырьками, наклеенными над опускными стеклами.

Некоторые ТС имеют аналогичную конструкцию и в передней части капота. Для чего используются подобные устройства? Как выбрать и установить дефлектор своими руками?

Зачем нужны дефлекторы

Рассматриваемые конструкции имеют несколько функциональных предназначений, к которым относится:

  1. Защита капота от механических повреждений – дефлектор, закрепленный в передней части капота, изменяет направление потока воздуха, обтекающего автомобиль. Вместе с уходящим вверх потоком от машины отводятся мелкие камни и колесные шипы, вылетающие из-под впередиидущего ТС. При отсутствии т.н. «мухобойки» все это попадает в лобовое стекло автомобиля. Помимо сказанного, дефлектор механически защищает край капота от летящего песка и пыли.
  2. Защита лобового стекла от насекомых – изменяющееся под влиянием устройства направление встречного потока способствует отводу комаров и мошек, в теплое время буквально облепливающие ветровые стекла машин, не оборудованных защитными устройствами. Установка мухобойки позволяет решить эту проблему.
  3. Улучшение дизайна автомобиля – козырьки и мухобойка существенно улучшают внешний вид большинства машин. Лучше всего выглядят черные элементы, установленные на автомобили светлых оттенков.
  4. Защита от брызг в салоне – дефлектор на окнах автомобиля позволяет немного приоткрывать их даже в сильный дождь. Разумеется, при полностью опущенном стекле устройство не спасет.

Критерии выбора автомобильных дефлекторов

Установка дефлекторов начинается с их выбора и приобретения. Выбирать продукцию необходимо по нескольким параметрам. В первую очередь козырьки должны соответствовать форме двери или капота, где их планируется монтировать

Важно, чтобы совпадение всех углов было точным. В противном случае установленные дефлекторы продержаться недолго и вскоре отпадут

Вторым критерием выбора является способ крепления продукции на стекла. Существуют вставные и самоклеящиеся козырьки. Установка дефлектора капота всегда производится одним способом, поэтому выбирать не из чего.

Качество продукта определяется его производителем. Предпочтительной является покупка товаров монобрендового производителя. Однако устройства приемлемого качества могут выпускать в продажу и бренды, занимающиеся проработкой сразу нескольких моделей авто.

Наиболее известными сегодня являются следующие фирмы:

  1. Монобрендовые (продукция для одной марки ТС): climair, airpiex, heko.
  2. Мультибрендовые (продукция для нескольких марок): autoclover, mobis.
  3. Малоизвестные (не слишком распространенные, чаще российские производители): strelka, cobra, comfort.

Процедура установки мухобойки

Установка мухобойки на капот требует определенных знаний. Нарушение техники монтажа приводит к повреждению лакокрасочного покрытия. Результат – ускоренная коррозия металла под дефлектором.

Что нужно учесть перед установкой

Перед тем, как приклеить дефлекторы на автомобиль, следует оценить состояние кромки капота.

Пораженные коррозией участки следует очистить, обработать преобразователем ржавчины, зашпаклевать, загрунтовать и покрасить. Накладывать устройство на ржавые поверхности нельзя, так как под устройством практически всегда скапливается влага. Это приведет к окончательному разрушению металла в течение нескольких месяцев.

Вторым фактором, который необходимо учесть, является скорость, с которой планируется перемещаться. На сравнительно тихоходных ТС монтаж дефлекторов может осуществляться с использованием липкой ленты или штатных креплений. Для скоростных автомобилей следует изготовить дополнительные крепления.

Если планируется монтаж с помощью клея или скотча, температура в помещении, где проводятся работы, должна быть не менее 10 °C. В противном случае фиксирующие составы не приклеятся к ЛКП и дефлектор отпадет при первой же встряске. Установка с помощью механических клипс или болтов может производиться при любой температуре.

Как демонтировать центральные дефлекторы и установить новые

Снятие дефлекторов может потребоваться в одном из следующих случаев:

  • они засорились, и требуется их прочистка;
  • необходима более глубокая прочистка системы со снятием воздуховодов;
  • дефлекторы оказались вдавленными внутрь воздуховода;
  • дефлекторы сломаны и требуется их замена.

В любом случае, какой бы ни была причина их демонтажа, выполнить его довольно просто и не требует большого количества свободного времени либо специального инструмента. Весь процесс снятия и обратной установки происходит всего в несколько этапов, первый из которых снятие щитка приборной панели.

Для того, чтобы это сделать, необходимо:

  • отсоединить аккумулятор;
  • снять приемник/магнитолу, отсоединить от нее жгут кабелей;
  • снять экраны центральной консоли;
  • демонтировать прикуриватель, отсоединив жгут подходящих проводов;
  • вынуть лампочку подсветки пепельницы и отсоединить подходящие к ней провода;
  • вынуть все выступающие кнопки и ручки регулировок (для этого необходимо аккуратно поддеть их отверткой);
  • открутить крестообразной отверткой саморезы, удерживающие щиток панели приборов (по одному слева и справа);
  • выкрутить два самореза, расположенных над приборной панелью и два самореза, находящихся под ней;
  • поддеть и вынуть заглушку обогрева заднего стекла;
  • выкрутить крестообразной отверткой саморез, расположенный под этой заглушкой;
  • отвести панель назад и вправо;
  • выполнить отсоединение всех колодок со жгутами проводов от выключателей и бортового компьютера.

Тепло из боковых дефлекторов

Возвращаем тепло из боковых дефлекторов

с помощью круглогубцев. Группа ВК: Инстаграм: .

Как убрать двухсторонний скотч и замена дефлектора окон

После того, как панель полностью отсоединена, можно демонтировать и сами дефлекторы. Для этого нужно выкрутить три самореза, отвечающих за крепление центральных дефлекторов. Один из них располагается под их корпусом, другие два по его бокам. После этого остается только снять дефлектор, прочистить его (если это необходимо), и установить обратно.

Сборка передней панели и ее монтаж выполняются также по вышеописанной схеме, но в обратной последовательности.

Перед тем, как установить дефлекторы на свое место, весьма полезным будет обклеить их периметр звукопоглощающим материалом, таким как моделин.

https://youtube.com/watch?v=7OUuphinDvo

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Проблемы с печкой на ВАЗ 2115

ВАЗ-2115 — это обновленная версия более ранних «восьмерки», «девятки» и ВАЗ-21099. Те же самые характеристики у трех- и пятидверных хэтчбеков ВАЗ-2113 и ВАЗ-2114. Устройство отопителя салона в этих автомобилях одинаковое, так что если вы являетесь владельцем одной из перечисленных моделей, то эта статья должна быть интересной для вас.

Напомним также, что мы уже рассматривали на нашем сайте Vodi.su вопрос о том, как исправить проблемы с печкой на ВАЗ-2109.

Устройство отопителя салона ВАЗ-2115

Устройство печки здесь стандартное:

  • вентилятор — он направляет поток воздуха;
  • радиатор — в него поступает разогретый тосол из двигателя для охлаждения, а выделяемое при этом тепло направляется в салон;
  • кран отопителя — когда вы включаете печку, краник открывается и тосол начинает поступать в радиатор печки;
  • тяги заслонок — служат для регулировки подачи воздуха, а также для обогрева ног и лобового стекла;
  • резистор отопителя — служит для создания дополнительного сопротивления, чтобы можно было выбирать режим работы печки.

Ваз 2115: замена радиатора отопителя своими руками

Для того чтобы заменить радиатор отопителя на ВАЗ-2115 с «евроторпедой», необходимо ее снять. Но возможен вариант замены радиатора отопителя без полного снятия панели приборов.

Итак, приступаем.

Отключаем минусовую клемму от аккумулятора. Сливаем охлаждающую жидкость. Для этого откручиваем сливную пробку на блоке цилиндров с помощью головки на «13».Пробка находится чуть ниже модуля зажигания. Иногда, в зависимости от конструкции модуля зажигания, его необходимо снять, т.к. он перекрывает доступ к пробке.

Чтобы потери охлаждающей жидкости свести к минимуму, под  двигатель ставим емкость для сбора жидкости и выкручиваем пробку. Также снимаем пробку с расширительного бачка, иначе в нем образуется разряжение, которое будет удерживать охлаждающую жидкость.

Для дальнейшей работы потребуются следующие инструменты:

  • Отвертки – крестовая и с плоским жалом
  • Набор головок, а точнее головки на «8» и «13»
  • Ключик на «8»
  • Зубило и молоток

Подготовили инструмент – приступаем к работе

  1. Снимаем облицовочный кожух рулевого вала, отключаем кнопку «аварийки».
  2. Выщелкиваем подрулевые переключатели  и, сняв с них разъемы, убираем в сторону.
  3. Отключаем серый и черный провода от основы токосъемных колец  звукового сигнала, предварительно  запомнив, где какой, иначе сигнал может срабатывать от поворота руля.
  4. Выкручиваем винты и снимаем боковые экраны консоли.
  5. Открываем крышку, которая закрывает диагностический разъем и, выкрутив 2 винта, снимаем разъем со щитка панели приборов. Снимаем разъем  с прикуривателя и лампы подсветки пепельницы.
  6. С блока управления отопителем снимаем ручку переключателя скоростей и ручки рычагов управления заслонками.
  7. Снимаем магнитолу, раскрепляем и вытаскиваем «салазки» магнитолы (они будут мешать при снятии щитка панели приборов).
  8. Выкрутив 7 винтов (один находится под декоративной заглушкой справа от блока кнопок), отсоединив разъемы от кнопок и блока БСК, снимаем щиток панели приборов.
  9. Снимаем комбинацию приборов.
  10. Откручиваем болты крепления центрального кронштейна  (верхние, к сожалению, на фото не видны) вот там то и пригодится ключик на «8». Вытаскиваем  кронштейн и, отсоединив разъем блока управления двигателем, убираем.
  11. Раскрепляем блок управления отопителем и опускаем его вниз, насколько позволят троса управления заслонками.
  12. Отмечаем с помощью маркера  положение, в котором находится рулевая колонка, чтобы при сборке поставить ее на то же место. С помощью зубила откручиваем 2 срезных болта, не срубаем, а именно откручиваем, ударами проворачиваем их против часовой стрелки. При сборке нужно поставить новые (в крайнем случае, можно поставить обычные, не срезные), но лучше поставить  те, какие предусмотрены конструкцией. Откручиваем 2 гайки на «13» и опускаем колонку на сидение.
  13. Снимаем накладки передних стоек.
  14. Ослабляем хомуты и снимаем патрубки с радиатора отопителя.  Необходимо  либо что-то подставить, либо подложить  хорошо впитывающий жидкость материал, так как  в радиаторе остается немного охлаждающей жидкости.
  15. Далее откручиваем 5 винтов, которые  держат «Торпедо».  Два – в районе передних стоек, два – под ними снизу панели и один в нише рулевой колонки, справа от регулятора подсветки приборов.
  16. Все, можно приступать к замене радиатора. Для  этого правую сторону панели приборов отводим в сторону. Откручиваем 3 самореза, крепящие радиатор к корпусу отопителя. Еще один держит трос управления заслонкой, его также выкручиваем, освобождаем трос. Вытаскиваем радиатор из корпуса отопителя.
  17. При необходимости  очищаем внутреннюю часть отопителя  через открывшееся отверстие (обычно пух и сухие листья).
  18. Ставим новый радиатор и собираем в обратной последовательности.
  19. Нюансы сборки.
  20. При сборке следите за тем, чтобы уплотнитель панели приборов со стороны лобового стекла находился на своем месте. Промежуточный корпус центрального сопла стоял там, где ему положено без перекосов. Проводка  должна проходить через те же проемы, что и до разборки, иначе придется начинать сборку с начала.
  21. После сборки закручиваем сливную пробку.  Заливаем охлаждающую жидкость, новую или старую, предварительно пропустив ее через  мелкозернистое сито. Для очистки очень хорошо использовать  воронку для фильтрации краски (продается там же, где автокраски).
  22. Прогреваем машину до срабатывания вентилятора радиатора. Проверяем соединения на наличие протечек. Проверяем работу отопителя, заслонок. Проверяем работу электрооборудования панели приборов.
  23. На этом замена радиатора отопителя завершена.

Источники

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

Правый экран консоли ВАЗ 2114

снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

Снятие ручки при помощи отвертки ВАЗ 2114

снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114

  • убрать два самореза снизу удерживающие накладку и снять ее.
  • пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

  • открутить саморез под отвертку и снять световод.
  • убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

  • снять декоративную вставку, убрав все внешние детали.
  • гайки открутить ключом на «21».
  • убрать подсветку гидрокорректора.
  • верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

https://youtube.com/watch?v=F-FEZZiQ31Y

Казалось бы, зачем вдруг снимать дефлектор воздуховода. Необходимость в этом может возникнуть по разным причинам. К примеру, он может просто выйти из строя, и тогда следует его либо отремонтировать, либо заменить. Для улучшения интерьера салона некоторые приобретают решетки дефлектора от других моделей автомобилей и устанавливают. Наша цель рассказать, как снять дефлектор воздуховода, чтобы провести желаемые операции. Процесс будет рассмотрен на примере автомобилей разных моделей ВАЗ. Здесь же вы найдете инструкции о том, как снять дефлектор воздуха на иномарках.

Как снять воздуховоды ваз 2114

Дело было вечером, делать было нечего. Пришла в голову дурная мысль-подсветить воздуховоды печки. Вопрос-зачем? Ответ-х…его знает, просто по приколу, плюс искал инфу в нете по подсветке воздуховодов именно торпеды ВАЗ 2114, толком ничего не нашёл, только пару фоток готового варианта неизвестного исполнителя.

Инфы по снятию решеток тоже толком не увидел, поэтому чуть распишу, может комуто и понадобится. Сама решетка выглядит так

Всем привет! При покупке машина наблюдался такой неприятный момент, как самостоятельно закрывающиеся шторки центральных печных дефлекторов на кочках. Меня это очень напрягало, в магазинах у нас к сожаления такие дефицитные вещи не найти. И поэтому, когда я проживал недолгое время в Саратове, разыскал таки все 3 сопла(центральное и два боковых). Как раз в предновогодние праздники зашёл в би-би и увидел все сопла в единичном экземпляре, да ещё и со скидкой+карточка 5%. Недолго думаю, беру. По приезду домой решил заняться установкой. Как раз в день рождения своё.

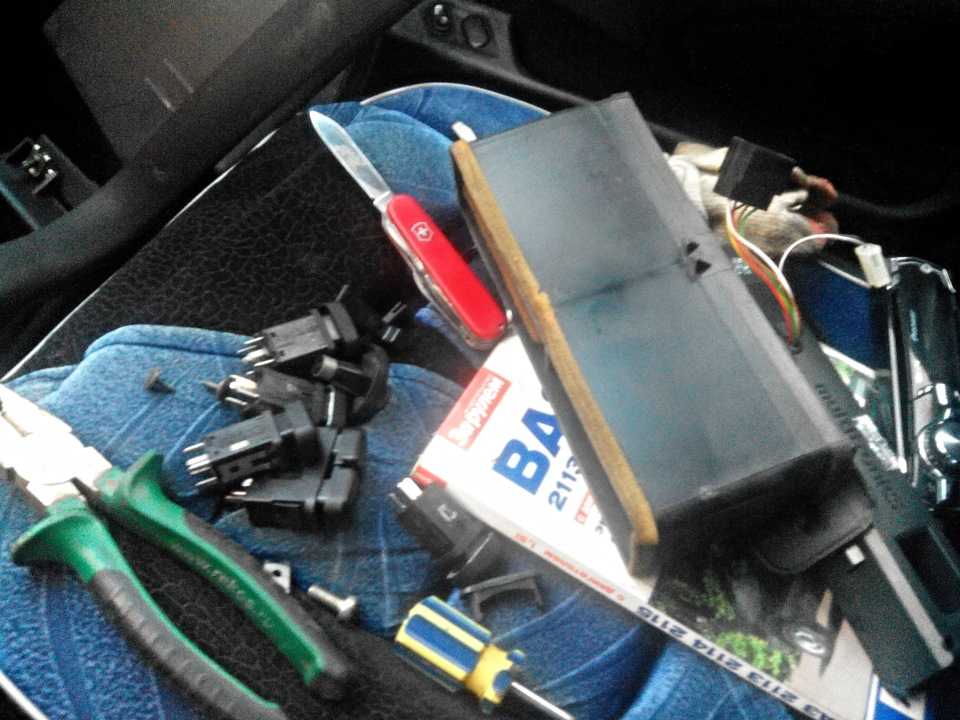

Первым делом вытащил все кнопки, заглушки, бк и т.д. с торпеды.

Открутил все саморезы и благополучно снял накладку.

Замена элементарная, открутить всего три самореза и установить на место. Прежде чем ставить новый дефлектор проклеил его моделином или антискрипом, кому как удобнее.Так же проклеил и отводящий воздуховод внутри по периметру. Отводящий воздуховод внутри весь был в пыли, я так полагаю пыль скопилась ещё до установки адаптера салонного фильтра, так как ездил до этого совсем без фильтра. Всё хорошенько там протёр и благополучно приступил к обратной сборе, ах да нет же, прежде чем собирать провёл ещё проводок к панели, чтобы горел значок аварийки, в эту запись не залезет, так что в другой расскажу.

Дефлектор встал очень плотно, ели отцентровал его с воздуховодом.

Далее принялся за замену боковых. Начал с водительского. У меня он был вдавленный, так же как и пассажирский, в принципе можно было его отремонтировать, но я посчитал нужным всё же его заменить на новый, потому как машина уже не новая и пластик на них под выцвел.

Замена тоже достаточно простая, держится он на 8 защёлках( два сверху под накладкой и два снизу под накладкой, остальные четыре фиксируются в воздуховоде, так же, два сверху и два снизу). Понадобился ножик и плоская отвёртка, ах да, ещё лучше под отвертку и ножик подкладывать тряпочку, чтобы не царапать пластик.

FakeHeader

Comments 7

я отрезал кусочек металла от гвоздя такого же диаметра и вплавлял в пластик))))

Тоже думал так сделать) как результат? Со временем гвоздик не вываливается?

Нет, так и продал бывший Логан, мне кажется даже крепче стандартного получилось, сейчас на сандере нужно будет сделать, а то у пассажиров привычка дурная крутить дефлектор до усрачки…))))

Надо тоже попробовать впаять гвоздик)

я отрезал кусочек металла от гвоздя такого же диаметра и вплавлял в пластик))))

чёт не понял а куда гвоздик-то и зачем?

В «шторках» дефлектора 4 фиксатора, напоминающие некие пистоны. Они и отломились у автора. Проблема эта распространенная и дабы не покупать новую «заслонку» в место отломанного пистона впаивается отрезок гвоздика схожего по диаметру и длине

Общее впечатление о салоне автомобиля складывается из мелочей. Только комплекс мероприятий по улучшению интерьера делают его по-настоящему привлекательным и уникальным. Рассмотрим одну из таких доработок, которая касается дефлекторов воздуховодов и способна существенно изменить салон Lada Largus.

Чистка и промывка радиатора печки ВАЗ 2114/15

Повысить эффективность работы печки можно с помощью очистки и промывки радиатора. Процедуру можно выполнить без демонтажа радиатора и с демонтажем. В первом случае потребуется снять отводящий и подводящий патрубки с отопителя и залить в него раствор для промывки. В качестве такого раствора используют лимонную кислоту, чистящие средства для сантехники (например, «Крот») и т. п. Затем радиатор промывают проточной водой и заливают ОЖ. Более качественно почистить радиатор можно, сняв его с автомобиля. Это позволит промыть его не только изнутри, но и снаружи, удалив грязь между сотами. Промывку обычно проводят проточной водой.

Если после выполнения этих процедур печка лучше работать не стала, радиатор необходимо заменить.

Видео: промывка радиатора печки

Таким образом, диагностировать неисправность и определить причину плохого обогрева салона ВАЗ 2114/15 своими руками довольно просто. Самостоятельный ремонт и замена отдельных элементов системы отопления также не представляют большой сложности. Достаточно лишь точно выполнять рекомендации специалистов.

Источник

Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

  • длина — 250 мм;
  • ширина — 158 мм;
  • высота — 42 мм.

Схема их крепления к кузову также идентична.

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Алюминий Медь
Срок службы, лет 3–4 5–7
Теплоотдача, Вт/мгрд 209,3 389,6
Ремонтопригодность при возникновении течи Условно ремонтопригоден Ремонтопригоден
Стоимость, руб. 800–1000 1600–1800

Главными преимуществами медных изделий является больший срок службы, повышенная теплоотдача и ремонтопригодность. Однако стоят они обычно почти вдвое дороже алюминиевых. Технические характеристики радиаторов во многом определяются их производителем.

Радиаторы ДААЗ

Наибольшей популярностью у владельцев ВАЗ 2114/15 пользуются радиаторы производства Luzar, Hola, Craft, «Пекар» и др. Все они находятся в одной ценовой категории и имеют близкие рабочие характеристики.

Радиаторы ДААЗ отличаются высокой эффективностью и длительным сроком службы

Улучшенными параметрами обладают алюминиевые радиаторы ДААЗ. Они имеют срок службы 4–7 лет и цену около 1000 руб. Особенности конструкции таких радиаторов заключаются в большем количестве ламелей (тонких пластин), а это существенно увеличивает площадь теплообмена. Радиаторы ДААЗ — оптимальный вариант для владельцев ВАЗ 2114/15.

Радиаторы ДААЗ за счёт большего количества ламелей обладают повышенной теплоотдачей

Как снять решетки воздуховодов ваз 2114

  • Регистрация

  • Вход

  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Сейчас находиться в закрытом состоянии, попробовал открыть – ни в какую что-то заклинило там. Помню на 9-ке за 2 секунды снимал а тут хз как. Подскажите плиз.

может у тя сопло само вот там да есть чему клинить

halt тогда это правильно называется сопло обдува а не воздуховод , берёш отвёртку минус с тонким жалом и акуратненько подсовывыеш с низу или сверху самого сопла и потехоньку вытаскиваеш но всё делается аккуратно имхо чтобы не сломать само сопло и неиспортить панель.

сам снимал? мне кажется там как-то по другому должно быть т.к. ответкой я же пробовал, бюсь сломать чего-нибудь

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом. Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

Если вы включаете систему обогревания салона и слышите шум, а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами. И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

  1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
  2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
  3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
  4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
  5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
