Замена сальника коробки передач (штока кпп) на ваз 2108-2109

Признаки разрушения сальников

Уплотнители находятся непосредственно на валах внутри коробки, поэтому визуально определить их износ можно только при разборке КПП. Однако любой водитель сможет быстро выявить разрушения сальников на глаз, ведь тому есть явные симптомы:

Подтекания трансмиссионного масла под машиной.
Постоянный низкий уровень масла в коробке.
Проблемы с переключением передач во время езды.
Хруст и скрежет в коробке в моменты переключения передач.

Казалось бы, как от маленькой детали может зависеть работоспособность такого сложного агрегата, как КПП. Однако потеря герметичности для коробки чревата большими проблемами, ведь даже незначительные потери трансмиссионного масла сразу же скажутся на смазке движущихся элементов.

Подтекания масла под коробкой — первый и самый явный признак разрушения сальника

Как поменять сальник ГДТ АКПП

Вообще я бы не советовал менять только сальник. Сальник гидротрансформатора коробки передач – это следствие. Причина кроется в самом ГДТ и его неисправности. Но, если вы все же точно уверены в том, что замена сальника гидротрансформатора в АКПП пойдет на пользу автомату, то делайте.

Шаги процедуры:

Прогрейте автомобиль и поставьте его на яму или эстакаду. Так лучше, чем поднимать на домкрате, тем более, если работаете один.
Отсоедините провода от клемм аккумулятора., вытащите и разберите подставку.
Снимите защиту картера. Отсоедините все разъемы: датчика скорости и других датчиков, разберите трос селектора передач.
Открутите болты крепления АКПП к мотору. Их будет штук 7.
Снимите бензопровод. Он будет только мешать. Раскрутите 2 болта, на которых крепится стартер.
Стартер положите на впускной коллектор.
Открутите второй болт крепления АКПП к мотору.
Датчик катализатора тоже нужно будет снять.
Открутите люк маховика и подставьте тару для слива масла, так как польется жидкость.
Раскрутите кронштейны прямых рычагов. Поднимите переднюю часть на деревянных чурбанах.
Открутите колеса спереди и снимите их.
Ослабьте на сколько возможно хомуты шарниров равных угловых скоростей. Снимите привода, отодвиньте ШРУСы. Обычно меняют ШРУС, первичный вал вместе с сальником. Так как они выходят из строя почти одновременно.
Раскрутите винты, которые крепят коленвал и гидротрансформатор АКПП.
Шланги системы охлаждения также снимите и открутите 2 винта, которые крепят мотор и АКПП.

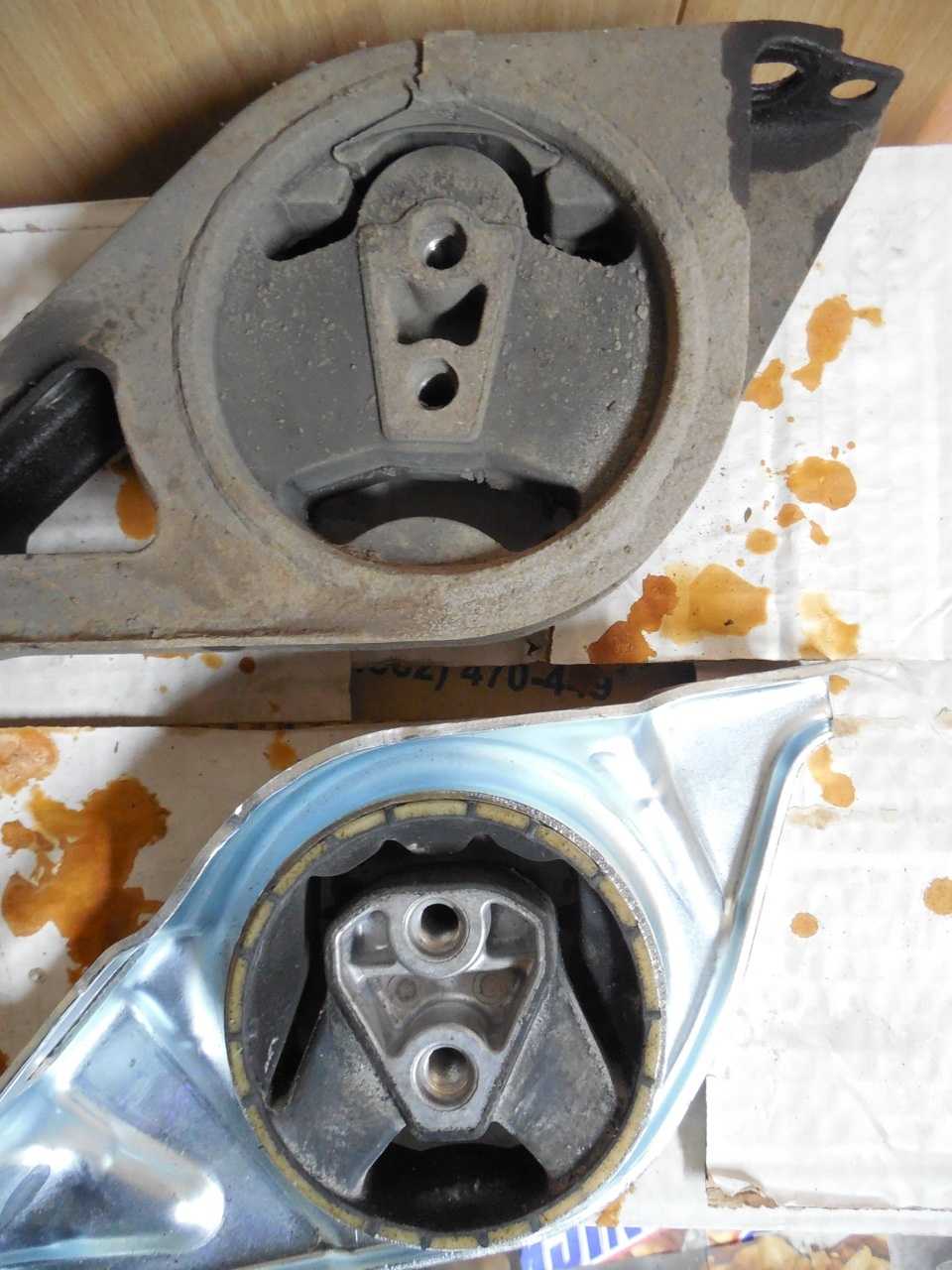

Снимите кронштейн и подушки. Для снятия подушек нужно будет поднять АКПП на домкрате слегка.
Опустите мотор на подставку, специально подготовленную заранее. Раскрутите три болта.
Теперь аккуратно снимите АКПП, поставьте на землю.
Отделите гидротрансформатор АКПП от всего тела коробки.
Снимите старый сальник ГДТ.
Воткните новый сальник и оденьте гидротрансформатор на АКПП.
Позовите напарника, чтобы помочь воткнуть АКПП в машину. Автомат тяжелый, весит до 75 килограмм. В одного вы не справитесь.
Соберите конструкцию в обратном порядке.

Читать

Замена масла и фильтра АКПП 6F35, а также проблемы и ресурс

Читать

Ремонт АКПП Nissan x trail своими руками

Теперь необходимо будет залить столько масла, сколько вылилось. Проверьте уровень смазывающего средства на холодную. Затем прокатитесь на автомобиле и снова проверьте уровень смазывающего средства. Если он достиг о, то все в порядке. Если нет, то долейте масла.

Если же после того, как вы поставили новый сальник, залили масло, АКПП продолжает дергаться, рвать, толкаться, то это значит, что бублику нужен ремонт. Необходима не просто замена сальника, а комплексный ремонт гидротрансформатора АКПП.

Я не советую проводить ремонт гидротрансформатора в домашних условиях. Так как вам понадобится:

Разрезать его пополам. Делать эту процедуру нужно аккуратно, чтобы не задеть внутренние механизмы.
Промыть его и продиагностировать на наличие неисправностей.
Поменять насосное колесо или втулку, в зависимости от поломки.
Затем надо будет аккуратно спаять.
Чтобы провести балансировку гидротрансформатора, понадобится специальный стенд и оборудование.

Подготовка и разборка

Чтобы самостоятельно удалить протекающий сальник Шевроле Нива, вам понадобятся следующие инструменты:

стандартный набор ключей;
шлицевая отвертка и баллонный ключ;
разъем;
молоток;
деревянная подставка;
тканевые перчатки.

При ремонте автомобиля никогда не пренебрегайте перчатками: они защитят руки от повреждений при случайных ударах. Высота деревянной подставки должна быть достаточной, чтобы поддерживать задний мост при снятом колесе и открученном амортизаторе, иначе из него потечет масло.

Перед снятием старого сальника придется разобрать заднюю втулку и снять полуось. Демонтаж проводится в следующей последовательности:

Припаркуйте автомобиль на ровной поверхности и зафиксируйте стабилизаторами поперечной устойчивости. Убедитесь, что стояночный тормоз выключен.
Ослабьте колесные гайки, поднимите домкрат к машине и снимите колесо.
Удалите ржавчину с фланца заднего моста, выступающего из тормозного барабана. Дополнительно можно обработать этот участок смазкой WD-40.
Отвинтите 2 болта крепления барабана гаечным ключом на 12 мм, затем слегка постучите молотком, чтобы сдвинуть его.
Барабан снимается двумя способами: экструзией с использованием тех же болтов, которые ввинчиваются в другие отверстия, или путем удара молотком по дереву. Приемы можно комбинировать, но не бейте о край барабана.
После разборки снова очистите седло на полуось, чтобы его было легче снять после барабана.

Следующим шагом будет откручивание и снятие оси моста. В автомобиле ВАЗ 2131 «Нива» Шевроле 4 болта его крепления держат другой рукой кронштейн, удерживающий амортизатор.

Чтобы этого не произошло, сначала необходимо установить подставку, приподняв машину домкратом выше. Ложа задней оси должна опираться на другую сторону, чтобы масло не протекало.

Как и в обычных Нива ВАЗ 21214 и 21213, амортизатор крепится к чашке пружины, а не к задней втулке, откручивать его не нужно. Подставка здесь тоже не нужна, домкрата хватает для подъема.

READ Nissan X Trail Замена Масла В Вариаторе

4 болта крепления оси заднего моста откручиваются гаечным ключом на 17 мм

Обратите внимание на производителей: они не должны потеряться в тормозном механизме. Если проигнорировать потерю производителя и поставить новый, то старый со временем во время движения окажется между агрегатом и барабаном, и колесо заклинит

Открутите болты и резко выньте подшипник вала из обоймы. Если это невозможно, затяните колесо с шипами 3 гайками и попытайтесь его потянуть. Последний вариант. использовать для снятия специальный инерционный съемник. Существует также популярный способ привязать полуоси веревкой к железному полотну гаражных ворот и постучать по нему молотком, чтобы выбить его из держателя. Но для этого нужно аккуратно поставить машину ближе к воротам.

Процесс подробно (алгоритм)

Подготовив рабочее место и комплект инструментов, можно приступать к работе. Для замены сальника кулисы КПП нужно провести следующие действия:

Чаще всего, кулиса ВАЗ-2110 закрывается резиновым пыльником. Если это деталь вся в масле – это сразу указывает на то, что сальник действительно выработан. Пыльник нужно отогнуть. Для этого его нужно просто потянуть за широкую часть.

Течь масла из-под «рюмки» – однозначно надо менять сальник кулисы.
После этой процедуры можно будет увидеть карданчик.
Теперь его нужно отсоединить. В противном случае, доступ к манжете получить не удастся. Кардан отсоединяется от рычага и штока, с помощью ключа на 13.

Перед ослаблением хомута нужно поставить метку, чтобы потом не регулировать кулису.
Гайку нужно полностью открутить. Это ослабит соединение между карданчиком и рычагом. Сначала извлекается рычаг.
Теперь нужно отсоединить кардан от кулисы. Для этого необходимо переключиться на первую или третью передачу. После отсоединения, деталь снимается.
Теперь снимается пыльник.
Только после этих процедур откроется доступ к самому сальнику. Деталь будет находиться в углублении. Именно оттуда его и нужно извлечь.

Сальник находится в глубине втулки.
Извлечь сальник кулисы без специальных инструментов очень сложно, поэтому придётся использовать различные крючки. Как вариант, можно просто вкрутить в старый сальник саморез, используя его, как штопор.

Закручиваем в сальник саморез.

Вытаскиваем сальник пассатижами.
После того, как старая деталь будет извлечена, нужно подготовить посадочное место для замены. Оно очищается от грязи и ржавчины.

Только после этого нужно запрессовать новую деталь в шток. Эта процедура довольно сложная, так как при этом не должно быть перекосов. Многие водители используют при запрессовке различные самодельные приспособления

При работе очень важно не повредить новую деталь, иначе всё придётся переделывать

После того, как запчасть окажется на своём месте, проводится сборка в строго обратной последовательности.

Как поменять сальник штока на автомобилях ВАЗ

1. Доберитесь до штока коробки, он прикрыт резиновым пыльником. Если сальник неисправен, то найти его будет очень просто по характерному масляному пятну см. фото.

2. Отогните широкую часть пыльника, под ним расположен карданчик крепящийся к штоку.

3. Чтобы получить доступ к сальнику, вам необходимо отсоединить этот карданчик от штока и рычага переключения передач. Для этого используйте ключ на “13”.

4. Открутите гайку полностью, это позволит ослабить соединение карданчика с рычагом.

5. Достаньте рычаг из карданчика, тем самым вы включите 1-ю или 3-ю передачу.

6. Отсоедините карданчик от штока используя ключ на “10”, для этого отведите рычаг в сторону.

7. Демонтируйте карданчик.

8. Далее снимите резиновый пыльник, после чего вы увидите саму причину ремонта — сальник штока КПП. Сальник располагается в углублении — это и есть место входа штока в коробку. Извлечь сальник коробки не используя спец-инструмент — невозможно, поэтому возьмите шило и принимайтесь за работу. Как вариант, можно использовать саморез, принцип простой — необходимо вкрутить саморез и “откупорить” сальник штока словно штопором.

9. Когда старый сальник штока извлечен, можно приступать к замене.

10. До того как заменить сальник ВАЗ 2108-2109 нужно все как следует очистить посадочное место от масла, песка и прочей грязи.

11. Если все готово запрессуйте новый сальник коробки в посадочное место.

12. Замена сальника коробки ВАЗ 2108 проще осуществляется при помощи пробки от пластиковой бутылки. Делается это следующим образом, внутренняя часть пробки вырезается и через нее устанавливается новый сальник. Я, к примеру, обошелся без нее, короче говоря — дело хозяйское.

13. После установки нового сальника штока начинайте сборку, она производится в обратной последовательности.

Существует только два способа поменять такой сальник. Первый обязательно предусматривает демонтаж КПП с дальнейшей разборкой узла и заменой неисправной детали. А второй предусматривает замену сальника без снятия трансмиссии. Мы рассмотрим именно второй способ, так как он менее трудоемкий и занимает меньше времени.

Необходимый инструмент:

Гаечные ключи на 10 и 13
Самое обычное шило
Пробка из-под газировки
Гнутая шлицевая отвертка. Можно использовать и вязальный крючок.

Будьте готовы к тому, что придется лезть под машину. Лучше всего использовать смотровую яму или эстакаду, но можно и поднять автомобиль при помощи домкратов. Не забудьте подстраховаться!

Найдите под передней частью автомобиля шток КПП и отогните его пыльник, так, чтобы получить доступ к его переходу в коробку передач.
Выкрутите болт крепления кардана и снимите его со штока. Не забудьте отсоединить кардан от штока, чтобы он не мешал дальнейшей процедуре замены. Теперь полностью снимите пыльник. Сразу же за ним вы увидите тот самый, проблемный сальник штока КПП.
Теперь слейте масло из КПП, иначе после демонтажа сальника, оно просто выльется наружу. Сам сальник вытащить непросто, тут вам понадобится специальный инструмент в виде шила. Многие автомобильные мастера вкручивают шуруп в сальник и просто тянут на себя. Получается эффект штопора.
Протрите посадочное место, куда вставляется сальник, от грязи и трансмиссионного масла. Лучше всего использовать для этих целей совсем старую ненужную тряпку или сухую ветошь.

После этого, можно вставить новый сальник. Установку можно производить любым доступным способом. Например, можно применять для этого обычную пластиковую пробку. Вырежьте ее центр и легкими нажатиями запрессуйте сальник на его посадочное место. Тем не менее, никто не запрещает использовать и другой метод, самое главное – не повредить новую деталь, иначе все работы будут выполнены зря.

Для проверки сальника, запустите мотор и попробуйте проехаться на автомобиле. Если после этого подтеков не будет, значит, вы все сделали правильно.

Как вы уже заметили, это было совсем не трудно. Надеемся, что эта статья помогла ответить на вопрос о том, как поменять сальник штока КПП.

Когда требуется замена сальников коробки передач

Сальники есть в каждой коробке передач. Их количество зависит от типа привода, функционал во всех случаях будет одинаковым. Главная задача сальников – предотвратить протекание масла из основного элемента трансмиссии – картера. Кроме этого, они обеспечивают защиту от пыли и грязи внутренних деталей КПП.

Свои функции сальник выполняет, только если он полностью исправен. Но работать вечно он, конечно, не может. В результате регулярных интенсивных нагрузок элемент изнашивается и требует замены. Сальники являются расходным материалом. Размещаются они в кожухе сцепления, у внутренней части КПП. Замена сальников в коробке происходит с отсоединением кожуха. Машина при этом должна находиться на эстакаде или над смотровой ямой.

В КПП нет высоких нагрузок и нагрева элементов, подача трансмиссионного масла не происходит под большим давлением (кроме гидромеханических АКПП). Тем не менее, утечка все равно может произойти. Это является серьезной проблемой, так как уровень масла снижается, из-за чего происходит быстрый износ коробки передач, и могут возникнуть серьезные поломки.

Основной признак утечки – пятна трансмиссионного масла, остающиеся после длительной стоянки авто. Необходимо убедиться, что проблема именно с КПП, так как протекать может моторное масло из-за неправильной установки фильтра.
В случае если вы точно установили, что утечка происходит из коробки передач, необходимо прекратить использование автомобиля, провести диагностику и ремонт. Если вовремя не устранить неисправность, снижение уровня масла приведет к износу и поломкам КПП.

Кроме того, из-за усиления течи КПП может выйти из строя в самый неподходящий момент. В этом случае просто заменить сальники будет уже недостаточно. Коробку придется снимать, проводить дефектовку и полностью ремонтировать.

Конечно, цена на устранение поломки будет значительно выше, чем если бы пришлось покупать только новые сальники.

Важно отметить, что периодический контроль уровня масла в КПП позволяет своевременно заметить и устранить неисправность и избежать возможных проблем в будущем. Проверять его следует вне зависимости от состояния коробки.. Также нужно отслеживать возникновение шума, хруста и скрежета при работе КПП

При появлении любого из этих признаков, а также трудностей с включением передач, необходимо провести диагностику КПП.

Также нужно отслеживать возникновение шума, хруста и скрежета при работе КПП. При появлении любого из этих признаков, а также трудностей с включением передач, необходимо провести диагностику КПП.

Если не обнаружить вовремя, что произошла утечка трансмиссивного масла, оно полностью вытечет из коробки передач. В этом случае нужно будет проводить дорогостоящий ремонт КПП, тогда как стоимость сальника составляет 50-100 рублей.

Сальники являются расходниками. В случае их поломки восстановлению они не подлежат. Поэтому, если элемент перестал выполнять свои функции из-за повреждений или по причине износа, его нужно заменить на новый.

Также замену сальников коробки производят вместе со сменой ШРУСа. В случае необходимости в установке этого узла сальники коробки передач также меняют. Это делается по причине того, что если сальник демонтировать, то он уже не будет полностью работоспособным.

В коробке автомат и на МКПП замена сальников происходит почти одинаково

При этом важно понимать, что в АКПП есть такая неотъемлемая деталь, как ГДТ (гидротрансформатор). Это устройство с лопастями, которое работает по принципу ветряной мельницы – производит передачу крутящего момента от двигателя к механизму переключения передач, что позволяет автомобилю менять частоту вращения без участия водителя

Плюсы гидротрансформатора – отсутствие педали сцепления, плавный разгон авто, защита двигателя от перегрузок.

Слабое место ГДТ – резиновый уплотнитель. Если требуется замена сальника коробки автомат, то уплотнительное кольцо узла также необходимо менять.

Работа элемента рассчитана примерно на 200 тыс км. Однако износиться он может и раньше. Даже небольшие утечки масла КПП нужно устранять и проводить ремонт, иначе может произойти преждевременный износ вала, насоса и всей коробки передач в целом.

Замена Сальника Коробки Передач Шевроле Нива ~ VESKO-TRANS.RU

Диагностика и устранение дефектов коробки Нивы Chevrolet

Переключатель передач авто

Функция коробки – в обеспечении рационального режима работы мотора при разных режимах движения. Предназначение коробки переключения передач (КПП) в том, чтоб изменять частоту и вращающий момент в огромных границах, чем это может обеспечить движок. Мотор Chevrolet Нива имеет 800-5400 рабочих об/мин, наибольшее значение вращающего момента достигается при 3000 об/мин.

На Chevrolet Нива установлен пятиступный механизм переключения передач с трехвальной схемой. Замена сальника шевроле нива. Нива шевроле замена сальника масла в картере коробки передач может быть. Механическая КПП Нива Chevrolet 21074-1700005-40 сотворена на базе традиционной коробки 2107, но имеет определенные отличия:

нет стопорного и центрирующего колец на конце вторичного вала;
привод троса спидометра (шестерня снутри КПП Нива Chevrolet) заменен на дистанционную втулку;
фланец подшипника вторичного вала на Chevrolet Нива держит только сам подшипник, ось промежной шестерни притянута к картеру коробки гайкой.

У автомобилей семейства Нива Chevrolet механизм переключения передач достаточно нередко выходит из строя, т. к. надежность этого агрегата у русских авто оставляет вожделеть наилучшего. МКПП имеет сложное устройство, ее замена – достаточно дорогое удовольствие. Потому если вероятен ремонт, обладатели Chevrolet Нива предпочитают его полной подмене коробки.

Масло предохраняет механизм переключения передач от износа

Для того чтоб как можно подольше не прибегать к конструктивным мерам, рекомендуется смотреть за уровнем масла в КПП Chevrolet Нива. Изменение цвета смазки свидетельствует о грозящих в ближнем будущем неприятностях. Обычное масло прозрачное и вязкое. При измерении уровня смазки разотрите каплю вещества пальцами. Так вы можете на ощупь и зрительно найти состояние оксоли. Производитель советует поменять масло в КПП машины через каждые 45 тыс. км пробега.

Подмена смазки в КПП

Для подмены смазки в КПП Chevrolet Нива пригодятся:

ключ на 17;
шестигранный ключ на 12;
емкость для слива отработанного масла.
Делать процедуры необходимо в определенной последовательности.

Инструмент для проведения работ

Чтобы выполнить все работы по замене ШРУСа ВАЗ 2109, необходимо иметь в своем распоряжении некоторый инструмент. Вот о нем-то и стоит поговорить. Во-первых, желательно наличие металлических опор, которые потребуется устанавливать под ту сторону автомобиля, на которой проводится ремонт. Во-вторых, обязательно наличие упоров, которые не позволят машине скатиться. В-третьих, надежный домкрат нужен. В-четвертых, потребуется некоторый специальный инструмент.

Самый главный – это хороший ключ на 30. Желательно торцовый, с крепкой ручкой. С его помощью выкручивается ступичная гайка, которая затянута с большим моментом. Также не обойтись без съемника рулевых тяг. В некоторых случаях может потребоваться съемник шаровых. Но он нужен тогда, когда шаровые пришли в негодность. Конечно же, тиски, молоток, зубила и набор ключей. Впрочем, можно начинать готовиться к ремонту.

Причины неисправности сальника МКПП

Если на коробке передач явные признаки утечки масла, значит сальник перестал выполнять свои функции. Частые причины неисправности:

Естественный износ при долгом сроке службы. Сейчас производители заботятся о долговечности деталей, но рано или поздно даже самые прочные материалы приходят в негодность. Если говорить о уплотнителях, то под воздействием высоких температур и масла резина трескается и рассыхается;
Механические повреждения зачастую связаны с дорожно-транспортными происшествиями или некачественным ремонтом;
Деформация;
Использование неоригинальных сальников из материалов низкого качества.

Рекомендуем: Лучшие синтетические, полусинтетические и минеральные трансмиссионные масла в 2021 году

Для замены старого уплотнителя на новый следует разобраться в причинах поломки. Если причины не будут найдены и исправлены, велика вероятность того, что новая деталь также быстро сломается.

ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
Стрелками, на правом левая стрелка, на левом правая.
Цветом. Левый – красный. Правый – черный.

ЗАМЕНА САЛЬНИКОВ ПРИВОДА

Видео с Ютуб канала: Ремонт Двигателя и интересное!

Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

Далее ставим коробку переключения передач вертикально на кожух сцепления.

Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

ЗАМЕНА САЛЬНИКА ШТОКА ВЫБОРА ПЕРЕДАЧ

Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся!

Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!

Два способа замены сальника КПП на ВАЗ-2110

Менять сальник проще на снятой коробке передач.

Замена элемента, который пришёл в негодность, может производиться двумя способами.

Первый из них очень трудоёмкий, так как нужно будет снимать КПП. Зато замена сальника пройдёт намного легче.
Второй способ кажется менее затратный по времени и силам, но на практики осуществить данную процедуру очень непросто. Только опытные автомобилисты, которым неоднократно приходилось ремонтировать свои автомобили, могут заменить сальник прямо на автомобиле, не снимая коробки передач.

Рекомендуем: Разновидности стоп сигналов для мотоциклов

Диагностика неисправностей

Опытные автовладельцы знают визуальные причины, по которым можно определить выход из строя сальника кулисы. Естественно, что по таким причинам нельзя точно определить причину течи, но это даёт сигнал провести диагностику, при которой можно точно выявить причину течи масла.

Замасленный резиновый чехол говорит об неисправности сальника кулисы.

Но не всегда эти пятна указывают на выход из строя сальника. Бывает так, что это связано с масляным фильтром, который иногда плохо закручивается. В любом случае, водитель обязан следить за любыми подтёками масла в районе КПП. Для этого нужно следить за уровнем масла. Только так можно спасти коробку от поломки, которая непременно произойдёт, если она будет работать с минимальным количеством масла.

Другой способ, который говорит о выработке сальника – это характерный хруст, который слышен при переключении передач. Но этот хруст способен диагностировать только опытный владелец ВАЗ-2110. В любом случае, если вы услышали непривычные звуки при переключении на передачу, лучше провести диагностику КПП.

Комплект инструментов, необходимых для замены

Минимальный комплект инструментов для замены сальника без снятия коробки передач.

Для того чтобы замена детали прошла без проблем, нужно заранее подготовить место и необходимый комплект инструментов. Вам понадобится:

Комплект ключей и головок, причём на 13 нужно два ключа и обязательно должен быть ключ на 10. Так же обязательно должна быть торцевая головка на 22.
Зубило или отвёртка понадобится для выбивания сальника.
Молоток небольшого размера, чтобы можно было подлезть.
Герметик силиконовый.
Шило и крючок.

Дополнительные приспособления

Обычный саморез позволит обойтись без специального съемника.

Для тех, кто решил заменить сальник коробки не снимая её с автомобиля, понадобятся дополнительные приспособления:

Несколько длинных саморезов.
Кусок трубы, для запрессовки нового сальника.

Замена подушек

Несвоевременная диагностика неисправности может привести к более серьезным поломкам. Поэтому при малейших подозрениях на износ принимайте меры.

Задней КПП/двигателя

При щелчках в подкапотном пространстве обратите внимание на резинометаллическую подушку, к которой крепится кронштейн КПП. Появление жестких ударов в передней части автомобиля также свидетельствует о том, что необходима замена подушки КПП на «Калине»

При выходе ее из строя необходима срочная замена.

Для начала приготовьте весь необходимый инструмент: головки, ключи, домкрат.

Вывешивание автомобиля

Для удобства демонтажа опоры КПП автомобиль необходимо загнать на смотровую яму. Затем поставить его на ручной тормоз и подложить под задние колеса упоры.

Вывешивание силового агрегата

Теперь нужно подставить под двигатель и под коробку упоры, чтобы не сломать механизм сцепления. Для этого отлично подойдут гидравлические опоры.

Установите упоры так, чтобы не повредить корпус коробки.

Снятие опоры и подушки

Теперь самое интересное – демонтаж опоры. Открутите скобу, которая скрепляет магистрали тормозной и топливной систем под днищем автомобиля, и отведите их как можно дальше от опоры коробки передач.

Открутите 2 болта крепления самой подушки и крепление кронштейна опоры.

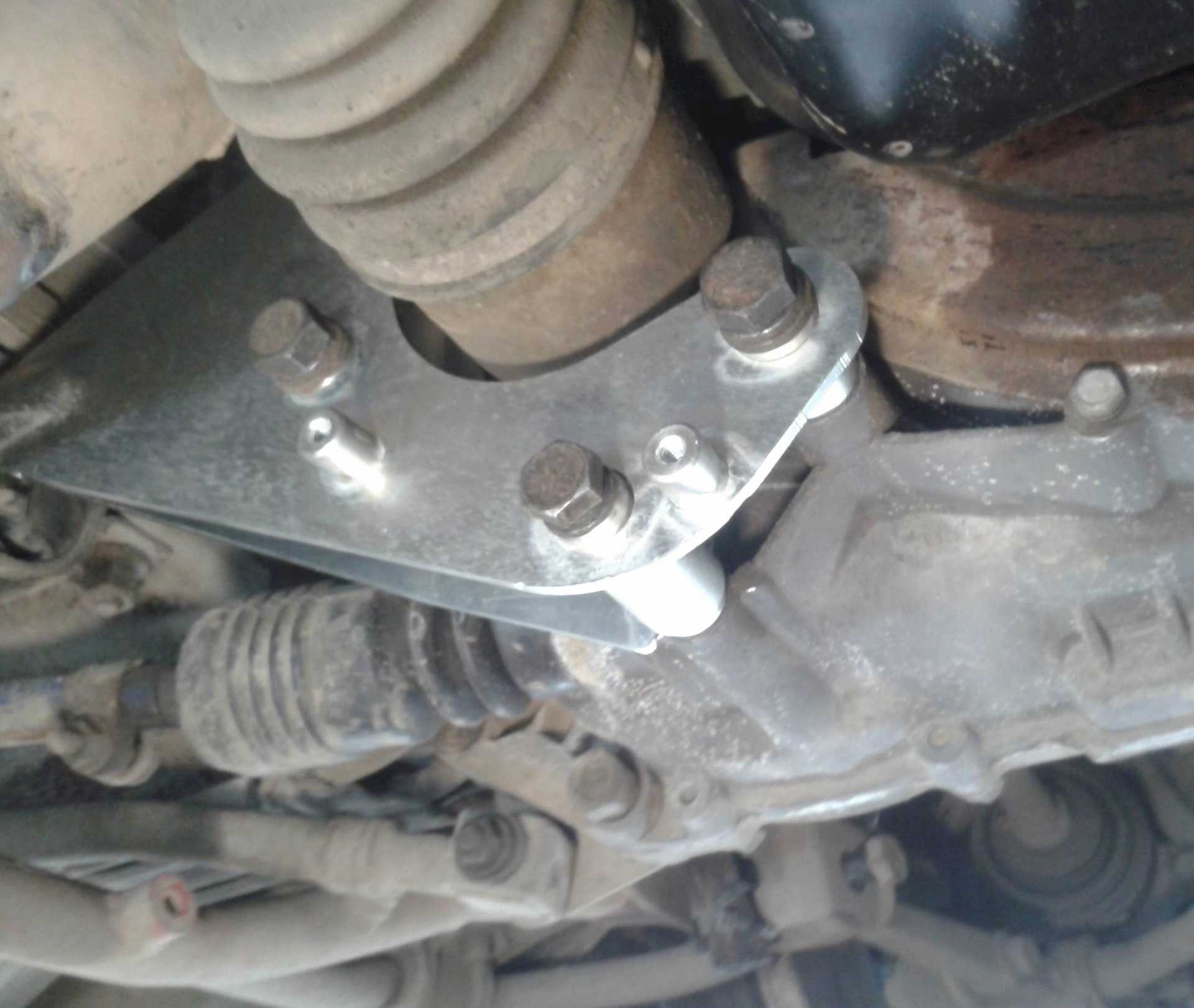

После снятия старой, изношенной подушки, установите новую на ее место. Многие калиноводы устанавливают на свой автомобиль опору и кронштейн с ВАЗ-2110 (применяя небольшую доработку кронштейна, чтобы немного опустить его).

Опора КПП «Калины»

Чтобы не тратить время на доработки, можете установить оригинальную опору.

Сборка машины

Когда все операции по замене произведены – поставлена новая подушка, установлен кронштейн – затяните все крепления. Аккуратно уберите гидравлические лапы из-под коробки и двигателя.

Проедьте на автомобиле небольшое расстояние, попробуйте наехать на неровности дороги. Если посторонние звуки ушли, больше нет ударов в передней части автомобиля при преодолении кочек, проблема диагностирована и решена правильно.

Кулисы/рычага

При провалах рычага переключения передач требуется немедленная замена его опоры.

Разбор салона и снятие рукоятки

Замена подушки рычага КПП на «Ладе Калине» подразумевает разборку центрального тоннеля.

Снимите кожаный кожух рычага КПП. Для этого приподнимите его со всех сторон по периметру основания.
Демонтируйте центральный пластмассовый туннель, который крепится на винты и саморезы.
Открутите 4 болта на металлической площадке, которая держит резиновую опору.

В конце отверните центральный болт, который держит пластиковые втулки и соединяет рукоятку с тягой коробки переключения передач.

Отключение проводки

Для удобства демонтажа опоры кулисы отключите фишку питания кнопки блокировки. Она предназначена для включения задней передачи.

Отключение реактивной тяги

Чтобы вытащить подушку кулисы, необходимо отсоединить привод коробки.

Для этого залезьте под автомобиль и ослабьте крепление тяги путем ослабления хомута. Подушка свободна, осталось только отсоединить пыльник.

Сборка автомобиля

После монтажа новой подушки установите привод в исходное положение. Закрутите металлическую площадку. Поставьте на место пластмассовые втулки, скрепите их и рукоятку переключения передач болтом, который извлекли ранее.

Задняя подушка двигателя «Лады Калины»

Подсоедините фишку блокировки заднего хода и установите центральный туннель. Наденьте кожаный чехол на кулису КПП.

На этом завершается сборка автомобиля после замены резиновой опоры кулисы.

Регулировка привода включения передач

Для правильного включения передач иногда нужно отрегулировать кулису КПП. Для этого поставьте рычаг переключения в положение задней передачи. Ослабьте хомут, соединяющий реактивную тягу с переходником.

Придерживая кулису, попросите помощника установить рычаг в правильное для задней передачи положение. После этого закрутите крепежный болт обратно. На этом регулировка кулисы завершена.

Важные моменты!

Иногда после замены сальника коробки или аналогичных работ связанных с креплением карданчика и рычага КПП, кулиса в салоне сильно смещается, что в некоторых случаях делает невозможным переключение некоторых скоростей. Проблема кроется в крепежном винте на «13», он соединяет карданчик и рычага переключения скоростей. Немногим известно, что этот винтик не только крепежный, но еще и регулировочный, так что по завершению работы проверьте в каком положении находится рычаг и в случае необходимости отрегулируйте его положение. Только после этого можно смело собирать весь инструмент и отправляться мыть руки.

После сборки проверьте уровень масла, при необходимости — долейте, после этого можете проверить работу. Сделайте несколько кругов и убедитесь, что ничего нигде не подтекает. На сегодня все, надеюсь, статья была для вас полезной. Как видите, заменить сальник КПП— не представляет собой ничего сложного, так что переплачивать за СТО просто нет смысла.
