Замена ламп в задних фонарях лада ларгус

Задние дополнительные фонари на Ладу Ларгус

LADA LargusДневные ходовые огниСветодиодные ходовые огни

Одной из самых популярных семейных и грузовых машин российского производства является «Лада Ларгус». Этот автомобиль — адаптация известной модели Dacia Logan MCV, которая с 2006 года выпускалась в Румынии.

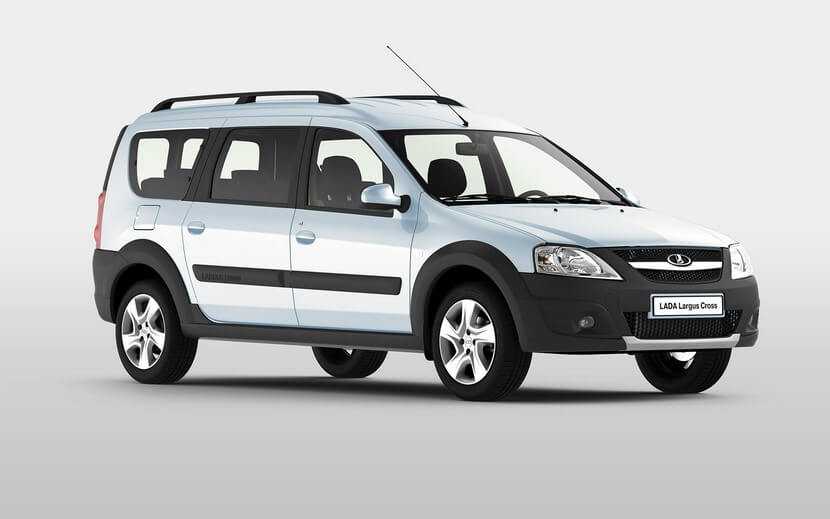

«Лада Ларгус» (RF-90) сошла с конвейера для продажи в 2012 году. Сегодня ее можно встретить в 3 версиях: пассажирский универсал на 5 мест, универсал с увеличенной вместимостью (на 7 мест), а также грузовой фургон.

Для улучшения освещенности дорожного покрытия оптикой сзади кузова, а также для придания эффектности и улучшения общего внешнего вида «Лады Ларгус» могут использоваться задние дополнительные фонари. Как известно, накладка на предустановленные задние фонари в этой модели авто представлена заглушкой черного цвета.

Она, по мнению многих автомобилистов, не очень гармонично вписывается в общий вид оптики. По такой причине многие владельцы этого авто меняют заглушку на дополнительное освещение (чаще всего — светодиодное, так как оно долговечное и довольно яркое).

Чтобы произвести замену заглушек на фонари, вам понадобится демонтировать ее, а затем подключить новую оптику к проводке по схеме, описанной в инструкции.

Задние дополнительные фонари Лады Ларгус

Где можно купить дополнительные фонари

Приобрести дополнительную оптику для «Лады Ларгус» — необходимость, обусловленная повышением безопасности водителя во время езды. С дополнительными фонарями автомобиль будет гораздо лучше виден для участников движения в темное время суток при любой погоде.

Материал изделий представлен зарубежным высококачественным АБС-пластиком, стеклом из немецкого ПММА, а освещение предоставлено качественными светодиодами. Фонари на «Лага Ларгус» работают в 2 режимах: стоп-сигнала и габаритных огней. Весит комплект около 2 кг. Также есть возможность изменить эти режимы работы на другую схему. В комплект входит пара фонарей (левый и правый), жгуты от проводов, схема установки и подключения. Установленная оптика будет отлично сочетаться с предустановленной, а сам экстерьер авто выглядеть законченным. Кроме того, установка дополнительных огней отлично выделит габариты и стоп-сигнал.

Задние дополнительные тюнинг фонари на Лада Ларгус

Кроме того, на рынке представлена компания, занимающаяся тюнингом отечественных автомобилей и поставкой к ним запасных частей — «ТюнАвто». Она также реализует светодиодные задние дополнительные фонари, выполненные из АБС-пластмассы. Продукция может работать сразу в 3 режимах, таких как:

  • габариты;
  • сигнал тормоза;
  • габариты+сигнал тормоза одновременно.

На изделие предоставляется гарантия в полгода. Весит продукция 1,8 кг. Она полностью подходит к штатной оптике, не подвержена выгоранию вследствие действия солнечных лучей. Придает завершенный вид всей оптике сзади кузова.

Инструкция по установке

Чтобы снять заглушку и вместо нее поставить задние дополнительные фонари, выполняйте работы в такой последовательности:

  • Снимите основной фонарь сзади кузова. Для этого вам понадобится открутить 2 крепежных элемента, а после отсоединить колодку.
  • После того как фонарь снят, демонтируйте обивку внутри авто, располагающуюся на задних стойках.
  • Демонтируйте 3 крепежа, удерживающие накладку снаружи, и 1 крепеж — внутри авто. Демонтируйте саму накладку. Если у вас 7-местный универсал «Лада Ларгус», вам потребуется демонтировать крепежи форточки, пистоны, а также крепежные болты для ремней безопасности.
  • Из накладки извлеките шпильку. Ее нужно будет вкрутить в аналогичное место в накладке на дополнительном фонаре.
  • Закрепите на место накладки при помощи гаек дополнительную оптику.
  • После подключения проводки и проверки работы дополнительного освещения поставьте на штатное место основную оптику.

Дополнительные задние фонари для Лада Ларгус

Чтобы подключить оптику «Лады Ларгус» по схеме, вам понадобится:

  • Разъединить клемму от проводника «массы» и аккумулятора.
  • Соединить проводку новой оптики со жгутом проводов основного освещения. В дополнительном фонаре провод черного цвета — это масса, желтого — габаритный свет, красного — сигнал торможения. В проводке предустановленной оптики есть оранжевый, синий и черный провод (сигнал торможения, габаритное освещение, масса соответственно).
  • Тщательно изолируйте место соединения проводки.
  • Чтобы проверить, работает ли присоединенная дополнительная оптика на «Ладе Ларгус», подсоедините аккумуляторную батарею. После этого включите габариты и нажмите на педаль, активирующую стоп-сигнал.

Вступление

Любимое авто можно считать практически еще одним членом семьи. Железный конь нередко готов выручить в самый ответственный момент и вполне себе способен претендовать на статус одного из лучших друзей человека, после собак, конечно-же (мило вилять хвостом, увы, ВАЗы еще не научились). Так почему бы не порадовать себя и свое авто стильным и простым тюнингом, установив дополнительные фонари на Лада Ларгус.

Если вас также раздражает непрезентабельный вид задних заглушек на автомобиле — эта статья именно для вас. Цена вопроса по карману практически любому автомобилисту. Ровно как и сложностей в установке практически никаких. Именно поэтому предлагаемая информация окажется интересной любому владельцу Лады Ларгус и призвана обучить их самостоятельным навыкам гаражного ремонта.

Установка задних фонарей ЛАДА ЛАРГУС

Вступление

Любимое авто можно считать практически еще одним членом семьи.

Железный конь нередко готов выручить в самый ответственный момент и вполне себе способен претендовать на статус одного из лучших друзей человека, после собак, конечно-же (мило вилять хвостом, увы, ВАЗы еще не научились). Так почему бы не порадовать себя и свое авто стильным и простым тюнингом, установив дополнительные фонари на Лада Ларгус.

Внешний Вид задних фонарей

Если вас также раздражает непрезентабельный вид задних заглушек на автомобиле — эта статья именно для вас. Цена вопроса по карману практически любому автомобилисту. Ровно как и сложностей в установке практически никаких. Именно поэтому предлагаемая информация окажется интересной любому владельцу Лады Ларгус и призвана обучить их самостоятельным навыкам гаражного ремонта.

Немного технических характеристик и общего описания

Чтобы не покупать кота в мешке, решившись на стильный тюнинг своего автомобиля, желательно ознакомиться с предлагаемым описанием технических характеристик изделия.

Из какого материала сделана дополнительная подсветка, долго ли она прослужит и насколько оправдано вообще такое приобретение. Давайте разбираться вместе.

Одно дело — скупое описание на упаковке, а другое — объективный взгляд со стороны.

Что касается технологии источника света, то LED освещение на данный момент является самым технологически современным. Оно способно качественно светить десятки тысяч часов и не менее десятка лет. Такие светильники также не боятся низких температур, экономичны и ударостойки. Не нагревают корпус плафона как устаревшие галогенные образцы. В общем — одно удовольствие.

Красный ударопрочный ABS пластик плафона также выглядит весьма презентабельно и надежно, что добавляет общих баллов в пользу покупки товара. После установки фонари едва ли будут хоть чем-то выделяться. Изделие смотрится естественно и гармонично, словно светильники были там смонтированы с самого начала.

Фонари выполнены из ударопрочного ABS пластика

Цена такого “удовольствия” же составляет примерно 3 тысячи рублей. Во многом она зависит от региона страны и дилерского предложения конкретного магазина.

Едва ли можно найти более простой и дешевый тюнинг своего авто. Потому с этой точки зрения данное приобретение также кажется весьма привлекательным.

Единственное, что расстраивает — это стоимость работ по монтажу светильников на сервисных центрах.

Почему выгодно самому установить дополнительные задние тюнинг-фонари на Лада Ларгус

Стоимость того, что мы собираемся вам рассказать, официальные сервисные центры оценивают в сумму около 3 тысяч рублей (цена работ соизмерима со стоимостью изделия).

Самое щедрое предложение сервисного центра, которое нам довелось увидеть в интернете, составляло всего лишь 1500 рублей. Едва ли кто-то захочет возиться с вашим автомобилем за меньшую сумму кроме вас самих.

Производитель даже любезно прилагает инструкцию, лишний раз поясняя, как правильно устанавливаются данные светильники. Вам же вышеупомянутое пособие едва ли понадобится, ведь всю необходимую информацию вы почерпнете из нашей статьи. Заранее понимая алгоритм действий, можно избежать массы неприятных моментов неумелого и слепого тюнинга.

Как установить на Лада Ларгус задние фонари. Подробная инструкция.

Начнем работу с демонтажа основных фонарей Лада Ларгус. Для этого понадобится со стороны салона открутить два удерживающих их барашка, после чего светодиодное освещение должно просто выпасть из своего посадочного места. Отключаем электрический штекер и откладываем ВАЗовскую подсветку в сторону, до конца работ она нам не понадобится.

Замена лампочки

Выбор

Прежде всего следует сказать, что лампа ближнего света для Лады Ларгус используется галогенная стандарта H4, т.е. содержит две нити и отвечает не только за ближнее, но и за дальнее освещение.

В настоящее время на рынке можно найти такие лампы от самых разных производителей, среди которых можно выделить следующие:

Кроме того, в последнее время неплохо себя зарекомендовали отечественные лампочки «Маяк». К их достоинствам относится не только низкая цена, но хорошее качество.

Совет! Приобретать лампочки желательно в специализированных магазинах, так как в последнее время появилось множество поддельных изделий из Китая, которые быстро выходят из строя или светят некачественно.

Конечно, при выборе ламп нужно обращать внимание не только на бренд, но и на следующие характеристики осветительного элемента:

ХарактеристикиОптимальные параметрыЯркость (мощность светового пучка)До 1550 ЛмСрок эксплуатацииДо 1500 часовМощность45-60 Вт

Стандартные «галогенки» обеспечивают неестественное желтоватое свечение. Однако, в последнее время появились лампочки, с голубоватым свечением. В народе их принято называть псевдо-ксеноном.

Правда, следует отметить, что такой свет хорошо освещает дорогу лишь в сухую погоду. В туман или дождь предпочтительней обычные лампы.

Причем в непогоду последним уступает даже дорогостоящий «ксенон» и «светодиоды», мощность светового пучка у которых в полтора-два раза мощней, чем у галогеновых лампочек. Связано это с тем, что свет данных элементов обладает недостаточной проникающей способностью.

Обратите внимание! Для установки ксеноновых и галогенных ламп следует обратиться за помощью в сервисный центр, так как эта работа требует установки дополнительного оборудования и внесения изменений в программное обеспечение. Соответственно, установка такого освещения является достаточно дорогостоящей

Таким образом, каждый водитель может сам подобрать наиболее подходящую лампочку, учитывая собственные финансовые возможности и условия, в которых будет эксплуатироваться машина.

Порядок замены

Замена лампы ближнего света на Лада Ларгус осуществляется в таком порядке:

  • Работу следует начинать с отсоединения клеммы от аккумулятора.
  • Затем нужно снять заглушку с обратной стороны фары. Для этого ее нужно слегка повернуть.
  • После этого следует отсоединить колодку от контактов, потянув ее за корпус.
  • Далее надо пальцем вывести пружинный фиксатор из пазов. После этого лампочку легко изъять из фары, так как больше ее ничего не удерживает.

Совет! Менять лампочки желательно сразу в двух фарах, чтобы обеспечить их одинаковое свечение, а также избежать перегорания второй лампы, что может произойти в самый неподходящий момент.

На этом замена лампы ближнего света в Ларгус завершена. Как мы видим, данная операция осуществляется предельно просто.

Как снять задний фонарь на ларгусе видео

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный «на 10»).

Открыть правую и левую двери задка.

Снять сетку (при снятии заднего фонаря с правого крыла) (при наличии).

Извлечь домкрат (при снятии заднего фонаря с правого крыла).

Отвернуть две гайки 1,3, рисунок 8-2, крепления заднего фонаря правого или левого к кузову автомобиля.

Отсоединить колодку 2, рисунок 8-3, жгута проводов заднего от фонаря правого или левого.

Снять фонарь 1 правый или левый, рисунок 8-1.

Рисунок 8-1 — Фонари задние автомобиля:

1 — фонарь задний правый/левый

Рисунок 8-2 — Снятие фонаря заднего:

1, 3 — гайки крепления заднего фонаря;

2 — плафон освещения багажника;

4 — обивка багажника

Отжать фиксаторы 2, рисунок 8-4, извлечь плату из корпуса фонаря заднего.

Для замены ламп заднего фонаря необходимо повернуть соответствующую лампу, рисунок 8-5, против часовой стрелки, извлечь ее и заменить лампу. Проверить работу фонаря.

Рисунок 8-3 — Снятие фонаря заднего:

1 — фонарь задний левый;

2 — колодка жгута проводов заднего к фонарю заднему;

3 — кузов автомобиля

Рисунок 8-4 — Фонарь задний:

1 — корпус фонаря заднего;

3 — разъем фонаря заднего к колодке жгута проводов заднего

Рисунок 8-5 — Лампы фонаря заднего:

1 — лампа сигнала торможения и габаритного огня;

2 — лампа указателя поворота;

3 — лампа света заднего хода и противотуманного огня

Установить задний фонарь на крыле по установочным штифтам. Установку заднего фонаря выполнить в порядке обратном снятию. При этом обеспечить уплотнение фонаря по сопряжению с кузовом. Уложить на место домкрат (при снятии заднего фонаря правого крыла). Установить на место сетку (при наличии).

Lada Largus. Снятие заднего фонаря, замена ламп

Работу проводим при замене ламп в заднем фонаре или замене самого фонаря.

Операции показаны на левом фонаре, для правого фонаря они аналогичны. Открываем левую дверь багажного отделения.

. и снимаем держатель с лампами.

Нажав на лампу и повернув ее против часовой стрелки.

Лампа указателя поворота имеет два выступа (расположенных несимметрично относительно оси лампы), которые должны войти в соответствующие пазы гнезда держателя.

Примечание: См. так же Замена ламп в заднем фонаре. Каталожные номера заднего фонаря и его деталей см. здесь.

1 — фонарь задний правый/левый

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный «на 10»).

Открыть правую и левую двери задка (багажника)

Снять сетку (при снятии заднего фонаря с правого крыла) (при наличии).

Извлечь домкрат (при снятии заднего фонаря с правого крыла).

1, 3 — гайки крепления заднего фонаря; 2 — плафон освещения багажника; 4 — обивка багажника

Отвернуть две гайки-барашки крепления заднего фонаря 1,3, рисунок 8-2, крепления заднего фонаря правого или левого к кузову автомобиля.

Вытянуть фонарь на сколько это позволит проводка

Отжать фиксатор и отсоединить колодку 2, рисунок 8-3, жгута проводов заднего от фонаря правого или левого.

1 — фонарь задний левый; 2 — колодка жгута проводов заднего к фонарю заднему; 3 — кузов автомобиля

Снять фонарь правый или левый

Отжать фиксаторы 2, рисунок 8-4, извлечь плату из корпуса фонаря заднего.

Для замены ламп заднего фонаря необходимо повернуть соответствующую лампу, рисунок 8-5, против часовой стрелки, извлечь ее и заменить лампу. Проверить работу фонаря.

Рисунок 8-4 — Фонарь задний:

1 — корпус фонаря заднего; 2 — фиксаторы; 3 — разъем фонаря заднего к колодке жгута проводов заднего

Рисунок 8-5 — Лампы фонаря заднего:

1 — лампа сигнала торможения и габаритного огня; 2 — лампа указателя поворота; 3 — лампа света заднего хода и противотуманного огня

Установить задний фонарь на крыле по установочным штифтам. Установку заднего фонаря выполнить в порядке обратном снятию. При этом обеспечить уплотнение фонаря по сопряжению с кузовом. Уложить на место домкрат (при снятии заднего фонаря правого крыла). Установить на место сетку (при наличии).

Видео

О попутных неисправностях

Отказывающийся исполнять свою функцию осветительный прибор любого назначения может сигнализировать владельцу Лада Ларгус о неисправности предохранителя. Если обнаруживается факт перегорания перемычки в плавкой вставке, то такой элемент требует безоговорочной замены, подразумевается и замена габаритной лампочки. Выполнить это весьма просто. Монтажный блок расположен в левом краю панели салона в непосредственной близости от узла переключения режимов световых устройств. Здесь находятся вставки с номерами F1 — F39. За обеспечение работы ближнего и дальнего света отвечают предохранители с номерами №9 и №10, соответственно для левой и правой фар авто Лада Ларгус.

Недостаточный контакт на клеммах в предохранительном блоке также может создавать проблемы с нормальным функционированием компонентов головной оптики.

Возможны случаи преждевременного перегорания контакта внутри самой лампы или банального окисления контактов с массой. Последний вариант легко устраним. Для этого необходимо произвести тщательную очистку контактирующих поверхностей кабельных наконечников. Подойдет металлическая щетка.

Если указанные способы не дают желаемого результата и работоспособность световых приборов Лада Ларгус не восстановлена, то потребуется обратиться к профессионалам для более тщательной диагностики причин неисправностей и последующего их устранения.

Фары автомобиля предназначены для того, чтобы обеспечивать полноценный обзор дороги в ночное время. Исправное состояние всех источников освещения на авто – это необходимое условие безопасности во время езды. Правила дорожного движения ставят очень серьёзные требования к исправности фар. Водитель, который их не выполняет, подвергается денежному штрафу.

Фары на Лада Ларгус могут иметь следующие виды неполадок:

  • перегоревшие лампы;
  • разбившиеся лампы;
  • трещины на поверхности оптики;
  • помутнение фонарей;
  • неправильное формирование светового пучка и т.п.

Причины появления указанных неполадок могут быть различными. Помутнение оптики вызывается матирующим действием частиц пыли во встречном воздухопотоке, трещины и разбитые лампы – это обычно следствие столкновения с препятствием во время езды. Царапины на поверхности оптики могут быть результатом езды по дорогам, на обочинах которых растут кустарники и деревья с раскидистыми ветвями.

Езда с фарами, у которых вы обнаружили любой из перечисленных выше факторов, недопустима. Вы можете для выполнения ремонта обратиться на станцию техобслуживания, где квалифицированные мастера окажут вам требуемую помощь. Но услуги автомобильного сервиса стоят денег – не все владельцы автотранспорта готовы идти на финансовые расходы.


Перегоревшая лампочка Н4

Если вы хотите избежать денежных трат, попробуйте справиться самостоятельно. На автомобилях Лада Ларгус замена ламп и фонарей не вызывает особых трудностей. А в качестве руководства используйте информацию, которую почерпнёте из этой статьи.

Способы подключения к основной электропроводке Лады Ларгус

Что касается вопроса электрической коммутации, более актуальным будет обсуждение того, не как подключать провода, а чем. Соединить между собой парочку проводников — навыков хватит практически у каждого. Вот соединить их качественно или надежно — это уже надо уметь. Мы же с вами обсудим и то, как лучше всего выполнить врезку в существующую электропроводку и чем ее выполнить.

Проще всего, естественно, выполнить соединение обычной скруткой. Но подобного рода метод «не есть комильфо». Контакт рано или поздно потеряется. В целом же, его нельзя назвать надежным. Но это действительно проще всего и достаточно, чтобы предварительно опробовать произведенную коммутацию.

Если вы владеете навыком пайки — залудить и спаять проводники будет простым и надежным способом. Подобного рода подключение никогда не окислиться со временем, а прочность его будет сравнима с прочностью самого проводника. Потому пайка — это хорошо.

Но не одна лишь пайка способна выручить вас в вопросе подключения задних фонарей на Лада Ларгус. Дешевым и практичным способом будет использование самых обычных винтовых клеммников. Стоят они копейки и продаются практически в любом магазине электротоваров. Чтобы не резать основную проводку — согните ее в месте соединения и таким образом зажмите винтовым контактом.

Ну и самым оптимальным будет использование специальных клеммников, известных как ответвители с зажимом. Они специально предназначены для того, чтобы подключаться к действующей электропроводке без скрутки, пайки и необходимости ее разрезать. Пожалуй, данный способ можно считать приоритетным. Мы же наконец перейдем к процессу самого подключения.

Электрическая схема подключения, как правильно соединить провода

Возьмем в руки действующий электрический штекер, подключаемый к основным фонарям Лада Ларгус. К нему подходят провода пяти разных цветов, среди которых:

  • общий провод, он же «плюс»;
  • питание на указатели поворота;
  • на противотуманки;
  • на задний ход;
  • на тормоз, а также габарит.

Среди всего этого не очень хитрого переплетения разноцветных проводников нас интересуют следующие цвета:

  • черный — общий провод;
  • оранжевый — отвечающий за стоп-сигнал;
  • синий — отвечающий за габариты.

Именно такая схема подключения допускается на Лада Ларгус. Задние фонари, установленные вместо накладок, конечно, можно подключить к любым другим проводам в штекере, но это будет противоречить техническому регламенту АвтоВАЗа, потому ничего своего выдумывать мы не будем и не станем учить Вас плохому. Проводники дополнительного освещения имеют следующие цвета изоляции:

  • черный — общий «плюсовой» проводник;
  • красный — предстоит соединить с оранжевым на штекере, он отвечает за стоп-сигнал;
  • желтый — предстоит соединить с синим на штекере, он отвечает за габариты.

Никаких прочих нюансов электрическое подключение не имеет. Перед окончательной сборкой обшивки рекомендуется, все-же, протестировать правильное функционирование дополнительных фонарей. Это поможет вам избежать «дурной работы» в случае ошибки. В целом же, никаких проблем быть не должно, все предельно просто, и вскоре вы уже сможете самостоятельно рассекать по дорогам на обновленной и тюнингованной Лада Ларгус всем на зависть.

Задний фонарь на автомобиле Лада Ларгус снимается в случае его замены, либо при проведении кузовных работ. Какого-либо специализированного инструментв для снятия задней фары вам не понадобиться. Фонарь крепится на двух пластиковых крепежных шпильках которые можно открутить руками. В этой статье мы подробно разберем процедуры его снятия, а также установки обратно на место. Будут приведены фотографии и пояснения.

Как поменять на Ларгусе лампы ближнего/дальнего света, а также габариты

Заметка о том, какие лампы освещения установлены в передних фарах Ларгуса; какие из них ближнего/дальнего света, а какие отвечают за габаритные огни. Как самостоятельно поменять лампы. Сколько стоят оригиналы и аналоги в Ярославле

Доброго времени суток будущие и начинающие господа Ларгусоводы!

На Ларгусе часто перегорают лампы ближнего/дальнего света и передних габаритов. По крайней мере я за 70 тысяч поменял уже по пять раз с каждой стороны.

На моей машине были установлены следующие лампы освещения:

1. Ближний/дальний свет: галогенные, фирмы Osram H4 12v 60/55w. (арт.64193). Цена от 109 руб.

Аналогов много. Вот некоторые из них:

370 руб. General Electric (34454)

117 руб. Valeo (032007)

2. Передние габариты: галогенная безцокольная 12V Osram (арт.2825). Цена от 17 руб.

26 руб. Lynx (L12805)

9 руб. Fortluft (2825)

3. Задние габариты: двухконтактная с нитью накаливания, цоколь BAY15D. Маяк 12V P21/5W.

от 56 руб. Fortluft (7528)

Перегорают реже. Менял всего один раз в правой фаре. Вот так она выглядит:

Как заменить лампы в передних фарах

1. Вначале снимается защитный кожух. Он немного проворачивается, затем отжимается небольшая защелка.

2. Вынимается колодка с проводами.

3. Снимается резиновая защитная втулка.

4. Лампа прижата П — образным фиксатором. Его нужно отвести в сторону и назад.

5. Вынимаем лампу. Запомните ее ориентацию. Два зубца снизу, один вверху. А если посмотреть на нее со стороны фары, то надпись (маркировка) будет сверху.

6. Устанавливаем новую лампу. Голыми руками ее брать не следует, так как на колбе остаются жирные следы от пор и лампа быстрее выйдет из строя. Это относится ко всем галогенкам. Лучше держать за цоколь или использовать ткань из микроволокна.

7. Сборка осуществляется в обратном порядке. Сначала прижимной фиксатор, затем резиновая втулка и в конце верхняя крышка.

Как заменить передние габариты

Действий здесь немного. Главное добраться до патрона и провернуть его на 90 градусов. На левой фаре по часовой стрелке, на правой — против часовой. Неудобнее всего менять со стороны аккумулятора. Мало места. Если рука большая, то лучше его снять.

Ежели совсем не получается нащупать патрон, то инструкция по эксплуатации советует снять подкрылок.

Порядок действий такой:

  • Нащупали патрон
  • Провернули его и вынули
  • Извлекли лампу
  • Устанавливать в патрон новую лампу, лучше в перчатках
  • Затем патрон установили обратно в фару и провернули на 90 градусов

Как заменить задние габариты

Менять лампы одно удовольствие. Все что нужно, это снять блок-фару. Она крепится двумя барашками из салона: один вверху под пластмассовой обивкой, другой внизу. Откручиваем их, отводим фару в сторону и отсоединяем колодку с проводами.

Дальше нужно снять защитный кожух. Он держится на трех защелках. Под ним стоят три лампы. Находим лампу габаритов и меняем ее. Действия простые: вставить в патрон и провернуть.

Реле обогрева заднего стекла Лада Ларгус

Это реле не установленное в монтажном блоке. Его штатное место установки под комбинацией приборов в салоне автомобиля.

11. Для замены реле обогрева стекла двери задка, расположенного под панелью приборов, снимите комбинацию приборов

Реле обогрева стекла двери задка установлено под панелью приборов (вид со снятой панелью приборов).

12. Отожмите фиксатор и отсоедините корпус реле от держателя на усилителе панели приборов.13. Отсоедините реле от колодки жгута проводов.

14. Установите реле в порядке, обратном

Что такое предохранитель и для чего он нужен? Любой современный автомобиль оснащен электрическими приемниками. Для защиты этого оборудования, а также для предотвращения больших поломок в электронике автомобиля и возгораний применяются предохранители (другое название плавкие вставки). Предохранитель представляет собой небольшую пластинку размером с монетку с выводами и служит для защиты от токов перегруза и коротких замыканий в проводке или оборудовании. При коротком замыкании или большой нагрузке плавкая вставка (тонкая проволочка внутри) перегорает и его нужно заменить на новый (благо стоят они не дорого). Для каждого приемника рассчитан его номинальный ток и следовательно, на каждый приемник устанавливается свой предохранитель (поэтому путать предохранители между собой нельзя). Для удобного использования на плавких вставках пишется их максимально пропускаемый ток и они различаются по цвету. Если у вас отказала какая-либо аппаратура (не включается), питающаяся от электричества, первым делом следует проверить, не перегорел ли предохранитель или реле, отвечающее за его работу. Расположение блока предохранителей на Ларгусе Для того чтобы посмотреть в порядке ли плавкие вставки, нужно найти блок предохранителей. На Ларгусе их всего два. Первый расположен под капотом в коммутационном блоке.

Здесь предохранители защищающие электроприборы двигателя и другие самые важные (читай-мощные) потребители (зажигание, ЭБУ, система охлаждения и др.). Для того, чтобы вскрыть блок, нужно приложить силу, сама коробка хорошо защищена от проникновения влаги. Существенным недостатком данного блока является то, что здесь не расписано, какой предохранитель за что отвечает. Второй блок расположен непосредственно в салоне в левой части торпеды. Его трудно не заметить.

Крышку вскрыть здесь не составляет проблем, на ней же указаны обозначения предохранителей, но разобраться с легкостью вам не получится если не имеете до этого опыта вождения (вместе пояснения на обозначениях-рисунки).

К счастью, на крышке также имеется зажим для удобного вытаскивания предохранителей и небольшой запас предохранителей популярных характеристик по одной штуке. Обозначение предохранителей и реле на Ларгусе В блоке расположенной под капотом обозначения и вовсю отсутствуют, поэтому прилагаем вам памятку, которую неплохо будет и распечатать.

Для блока, что в салоне руководствоваться следующей таблицей Если замененная плавкая вставка вновь перегорела, следует найти неисправность в электроприборе. При неуспешных попытках найти неисправность, или же требуется вскрывать некоторые части автомобиля, лучше обратиться в автосервисы.

P.S. В процессе эксплуатации (даже на крышке блока предохранителей) вы увидите множество обозначений марки Renault, что не удивительно, так как все составляющие Ларгуса — копия Renault Logan Dacia.

Всем привет сегодня я хочу представить вашему вниманию монтажный блок предохранителей на автомобиле Lada Largus. Блок реле и предохранителей на Ларгусе находится в салоне сбоку панели, а также под капотом. В случае если у вас возникли проблемы по электрической части автомобиля, обычно первым делом проверяют предохранители и реле. А какой предохранитель, за что отвечает можно посмотреть ниже.

Лада Largus Полный сток. Зовут Лора › Бортжурнал › Сказ о том, как я торпеду снимал.

Иииииитак! После того, Лора попыталась нас убить, а именно заморозить, отказавшись включать печку морозной зимой, поиск неисправности было решено не откладывать в долгий ящик. Почитав драйв2, просто инфу в инете я хотел просто снять моторчик, ведь этим нехитрым способом через камасутру у многих проблема решалась, но что-то внутри меня говорило, что мотор-то рабочий и проблема до него. Да и меняли мне его по гарантии, и не вериться мне, что у 2х моторов одна и та же неисправность в виде самоустраняющегося дефекта, а вот до мотора я всё прозванивал ещё три года назад, резистор и блок управления в норме. Взяв электросхему я нашёл на ней электромотор, который подключается через своеобразный удлинитель

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
