Как проверить бронепровода тестером

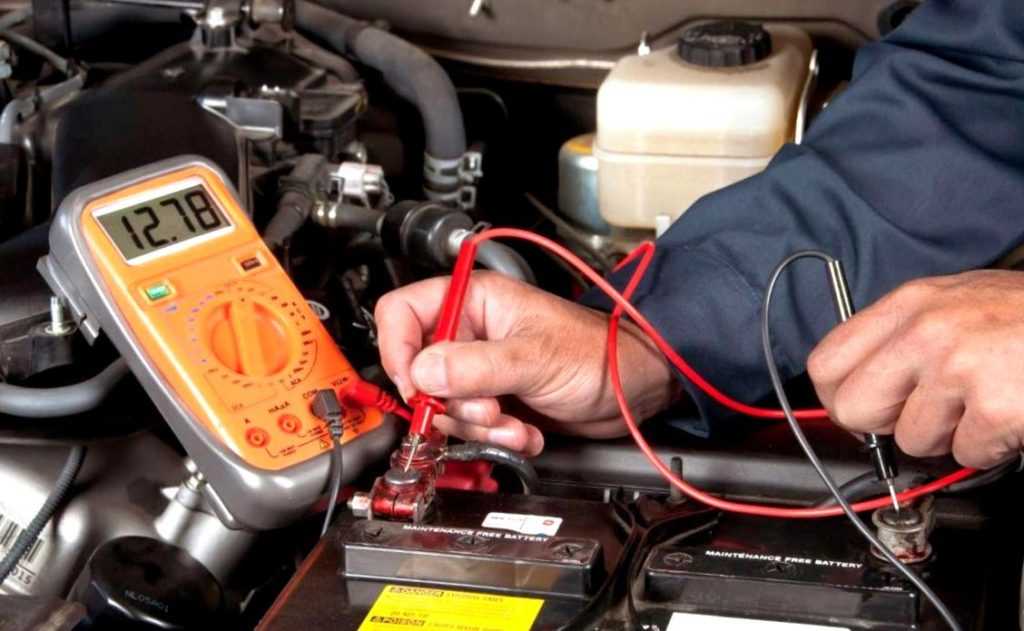

Мультиметр и аккумулятор

Бывает, что очевидна некорректная функциональность АКБ. На помощь и здесь приходит мультиметр. Взяв его в руки и настроив на замеры тока, необходимо:

сначала отключаем одну клемму, затем подключаем контакт красного цвета к плюсовому значению. Соответственно, черный идет на минус. Нормальным показателем напряжения считаются показатели от 12,4 до 12,8 V.

Помните! Замеры выполняются не раньше, чем через час после того, как мотор выключен.

Это означает, что, если емкость составляет допустим семьдесят пять A/час, соответственно нагрузка должна быть сто пятьдесят ампер. Проседание напряжения ниже девяти говорит о неисправности батареи. Также это может свидетельствовать о недозаряде аккумулятора. Когда отключите нагрузку, обычно напряжение приходит в норму в течение семи секунд.

Кстати, диагностику проводки лучше осуществлять, вооружившись схемой электрооборудования своего авто.

Устройство высоковольтных проводов зажигания

Высоковольтные провода состоят из токопроводящей жилки, защитного слоя (его еще называют изоляцией), специальных металлических контактов и колпачков. Существует несколько видов высоковольтных проводов. К обычному (дешевому) относится тип проводов, который состоит из многожильного провода с толстой изоляцией. Сопротивление таких высоковольтных проводов равно нулю, что не правильно влияет на работу катушки зажигания.

Второй дорогой тип высоковольтных проводов состоит из нити размещенной по центру покрытой ферропластом сверху, которой намотана железоникелевая проволока. У этого типа высоковольтных проводов достаточное сопротивление, что значительно снижает радиопомехи и подходит для нормальной работы катушки зажигания. Для еще большего уменьшения радиопомех используют повышенную изоляцию. Следует отметить, что правильный порядок подключения высокольтных проводов играет важную роль в нормальной работе системы зажигания двигателя.

Изоляция высоковольтных проводов предназначена для предотвращения утечек электрического тока и изоляции жилы от влаги и других загрязнителей. Изоляция бывает однослойной и многослойной.

Металлические контакты высоковольтных проводов (наконечники) служат для установки соединения между жилами проводов и гнездами свечи зажигания и трамблером.

Требования к наконечникам высоковольтных проводов:

  • Обеспечение надежного контакта с жилок провода;
  • Надежные и прочные крепления;
  • Достаточная коррозионная устойчивость и качественная изоляция.

Колпачки высоковольтных проводов обеспечивают герметичность соединений контактов, защищая места соединений от воздействия влаги и утечек тока.

Порядок подключения высоковольтных проводов: проверка и замена высоковольтных проводов

Для проверки провода, вам понадобится мультиметр-тестер, мс помощью которого вы сможете замерить сопротивление проводов — которое должно быть не более 20 КоМ (как правило провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода выше 20 Ком — он подлежит замене. Тщательно осмотрите провода на предмет износа. При установке проводов не допускайте перегибов, перекосов или натяжки проводов.

Неисправности высоковольтных проводов

К основным неисправностям высоковольтных проводов можно отнести разрыв электрической цепи и утечку тока.

Причины неисправности: неаккуратное снятие провода, плохое соединение, окисление и в последствие разрушение жилки провода высокого напряжения. Утечка тока происходит вследствие попадания в соединение влаги. При минусовой температуре изоляция высоковольтных проводов становится жесткой и риски повреждения проводов возрастают. Срок эксплуатации тоже влияет на износ высоковольтных проводов. Ведь при работе двигателя возникает вибрация, которая воздействует на все соединения, банально разбалтывая их. Также на соединения оказывает влияние повышенная температура, которая исходит от двигателя.

Рекомендации по уходу за высоковольтными проводами:

Производите периодическую проверку высоковольтных проводов на наличие повреждений.
Проверяйте надежность соединений наконечником с элементами системы зажигания;

Все манипуляции по снятию и установке высоковольтных проводов проводите бережно и осторожно, не дергая за изоляцию.

Общие сведения

Чтобы найти разрыв проводов ,совсем не нужно быть профессиональным электриком. Достаточно иметь измерительное устройство — мультиметр. Мультиметр — это многофункциональный измерительный прибор с собственным источником напряжения. Аппарат умеет измерять напряжение в цепи, величину силы тока и значение сопротивления. Многие мультиметры применяют для проверки целостности соединения в цепи.

Если соединение найдено, то при наличии встроенного динамика прибор издает звуковой сигнал. Отсюда и произошел термин «звонить». Прибор звонит, если есть соединение. А также мультиметр может указывать, что связи между элементами нет, и помогает определить короткое замыкание. С помощью тестера проверяются всевозможные радиодетали: резисторы, транзисторы, диоды, реле, конденсаторы и так далее.

Прозвонка проводника базируется на законе Ома для участка электрической цепи. Закон Ома утверждает, что сопротивление элемента равняется отношению поданного напряжения к величине силы тока на участке электросети. Сопротивление измеряется в Омах. Сопротивление в один Ом говорит о том, что через проводник протекает ток равный одному Амперу при заданном напряжении в один Вольт. На основании высчитанных данных о сопротивлении и делаются выводы о результатах прозвонки.

То есть на мультиметре выставляется некоторое напряжение, а по шкале прибора определяется величина тока и высчитывается сопротивление. Другими словами, мультиметр является источником напряжения и амперметром для измерения силы полученного тока.

Какое должно быть сопротивление высоковольтных проводов зажигания

Для того

, чтобы получить самые полные сведения об исправности или неисправности высоковольтного провода используют способ измерения его физических параметров.

Самый несложный электроизмерительный инструмент, что обязан пребывать в багажнике любого автомобиля, — мультиметр. Простенький маленький мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, цена около 300 рублей.

В проводах большого напряжения контролируют два главных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи простого мультиметра запрещено, для этого нужно иметь дорогостоящий мегаомметр, поскольку сопротивление изоляции должно составлять пара сотен мегаОм.

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в совокупности зажигания.

Ограничивающие сопротивления начали использовать, в то время, когда машины стали оснащать радиоприемными устройствами. Они существенно уменьшают уровень радиопомех. Помимо этого

, они имеютеще одну ответственную функцию зашиты схемы управления и катушки зажигания от пробоя при перегрузки по высоковольтной цепи.

Это быть может, в случае если свеча имеет закорачивающий нагар, и при пробое высоковольтного провода на кузов автомобиля.

Во многих машинах ограничивающие сопротивления ставят в бегунок, в некоторых машинах свечи имеют ограничивающий резистор. Время от времени резисторы вставляются в колпачки свечей. Но в большинстве авто используется распределенное сопротивление в высоковольтных проводов.

В противном случае говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

  • нихром, сплав никеля с хромом;
  • хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
  • полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
  • стекловолокно с напылением графита.

Время от времени таковой проводник имеет форму спирали, как в электроплитках.

Для проверки высоковольтных проводов мультиметр нужно перевести в режим измерения сопротивления на предел 20 кОм. Потом подсоединить щупы прибора к противоположным выводам провода.

Измеряемое сопротивление не должно быть больше сопротивление 20 килоОм (в большинстве случаев эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

В некоторых марках машин, к примеру DODGE, в качестве добавочного сопротивления употребляется варистор. Его проводимость изменяется в зависимости от напряжения, проверить таковой провод посредством мультиметра запрещено.

Диагностика: способ № 1

Сперва необходимо открыть капот и отсоединить провод из посадочного места (там, где он контактирует со свечой одной стороной и с катушкой – с другой). Устанавливаем тестер в режим измерения сопротивления. Как проверить бронепровода мультиметром на ВАЗе? После этого подсоединяем щупы на оба вывода. Полярность не имеет значения. Дальше смотрим на показания мультиметра. В идеале он должен выдать цифру в 3-10 Ом. Если значение ниже тройки или вовсе нулевое, значит, элемент пришел в негодность. Также отметим, что на разных моторах этот параметр будет отличаться. В среднем, величина сопротивления будет около 5 Ом. Некоторые производители указывают данный параметр прямо на проводе. После замера показаний устанавливаем провод на место и приступаем к следующему. Все результаты записываем в блокнот.

Вот, как можно проверить бронепровода тестером. Вдобавок отметим, что все показания не должны существенно отличаться. Допустимая погрешность – не более 4 Ом. Даже если сопротивление есть, провода меняются целиком при большой разнице показаний. Это приравнивается к неисправности.

Какое должно быть сопротивление высоковольтных проводов зажигания

p, blockquote 23,0,0,0,0 –>

Для того, чтобы получить наиболее полные сведения об исправности либо неисправности высоковольтного провода применяют метод измерения его физических параметров.

p, blockquote 24,0,0,0,0 –>

Самый простой электроизмерительный инструмент, который должен находиться в багажнике любого автомобиля, — мультиметр. Простенький небольшой мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, стоимость около 300 рублей.

p, blockquote 25,0,0,0,0 –>

В проводах высокого напряжения проверяют два основных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи обычного мультиметра нельзя, для этого необходимо иметь дорогостоящий мегаомметр, так как сопротивление изоляции должно составлять несколько сотен мегаОм.

p, blockquote 26,1,0,0,0 –>

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в системе зажигания.

p, blockquote 27,0,0,0,0 –>

Ограничивающие сопротивления начали применять, когда автомобили стали оснащать радиоприемными устройствами. Они значительно уменьшают уровень радиопомех. Кроме того, они имеют еще одну важную функцию зашиты катушки зажигания и схемы управления от пробоя в случае перегрузки по высоковольтной цепи. Это возможно, если свеча имеет закорачивающий нагар, а также при пробое высоковольтного провода на кузов автомобиля.

p, blockquote 28,0,0,0,0 –>

Во многих автомобилях ограничивающие сопротивления ставят в бегунок, в некоторых автомобилях свечи имеют ограничивающий резистор. Иногда резисторы вставляются в колпачки свечей. Но в большинстве авто применяется распределенное сопротивление внутри высоковольтных проводов.

p, blockquote 29,0,0,0,0 –>

Иначе говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

p, blockquote 30,0,0,0,0 –>

  • нихром, сплав никеля с хромом;
  • хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
  • полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
  • стекловолокно с напылением графита.

Иногда такой проводник имеет форму спирали, как в электроплитках.

p, blockquote 31,0,0,0,0 –>

Для проверки высоковольтных проводов мультиметр необходимо переключить в режим измерения сопротивления на предел 20 кОм. Далее подсоединить щупы прибора к противоположным выводам провода.

p, blockquote 32,0,0,0,0 –>

p, blockquote 33,0,0,0,0 –>

Измеряемое сопротивление не должно превышать сопротивление 20 килоОм (обычно эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

p, blockquote 34,0,0,0,0 –>

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам:— Произошел разрыв токопроводящей жилы, по которой идет импульс.— Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону.— Сопротивление превышает допустимое значение.— Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.— Включите режим омметра.— Снимите провод со свечи первого цилиндра и катушки зажигания.— Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:Tesla — 6 кОмSlon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)ProSport — почти нулевое сопротивлениеCargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Замер общего тока

Замер общего тока необходим для определения перегрузок в системе, он позволяет понять, соответствует ли установленное оборудование, а особенно использованные проводники режиму работы бортовой электросети автомобиля. Ведь во многих случаях именно проблемы с несоответствием мощностей служат предпосылкой для выхода из строя отдельных деталей, пробоя изоляции и прочих неисправностей электроники.

Чтобы измерить общий ток под нагрузкой, включают мультиметр в цепь аккумуляторной батареи и устанавливают на высокоамперный режим (A 100). Включив зажигание, нагружают сеть, используя фары головного света, ходовые огни, системы обогрева, магнитолу, прочую имеющуюся электронику. Потребление электричества стартером обычно не учитывается, так как он включается только на короткое время. Показания мультиметра будут называться максимальным («пиковым») значением силы тока в бортовой сети авто.

Принцип подключения потребителей к бортовой сети авто

Электрическая схема подключения фар

Протекание электрического тока по проводнику возможно лишь в том случае, когда тем или иным образом замкнута электрическая цепь. То есть, в случае «штатного» расходования электроэнергии цепь: клемма АКБ «плюс» – потребитель – клемма «минус» должна не иметь разрывов. Конечно, это максимально упрощенная схема цепи. В автомобиле большинство потребителей подключается по более сложной схеме, в связи с чем неподготовленному человеку трудно разобраться в ней. Для того, чтобы не вести поиск неисправности вслепую, возьмём для наглядности схему, представленную на рисунке выше. Как видите, лампы и клемма 85 реле имеют общий «минус» – на авто он соединён зачастую с кузовом – «массой». Положительный же провод «разрывается» выключателем. При замыкании контактов выключателя ток проходит через катушку реле, подключенную к контактам 86 и 85. Катушка, благодаря электромагнитному полю, замыкает контакты 87 и 30 и ток проходит через лампы.

Перед проверкой утечки тока мультиметр ставят в режим амперметра

Практически все электроприборы автомобиля работают по схожей схеме – только, как правило, их цепи размыкаются ещё одним выключателем – замком зажигания, а в положительный провод «врезается» плавкий предохранитель. Реле и предохранители для удобства объединены в монтажный блок (или даже два). Всё это говорится здесь для того, чтобы вы не растерялись при виде массы жгутов проводки и для того, чтобы, мысленно разделив множество объединённых цепей на небольшие схемы, вели поиск места утечки тока целенаправленно, ничего не пропуская. Естественно, что некоторые приборы объединены в общие сети, но, тем, не менее несложно представить их множество как один потребитель – но несколько «расширенный» в пространстве. Причинами же утечки тока в автомобиле могут стать нежелательные «подключения» различных цепей либо друг к другу, либо к «массе» автомобиля из-за повреждённой изоляции проводов или из-за грязи, образующей «мостики» для тока.

Виды повреждений и причины их возникновения

Один из наиболее распространенных изъянов возникает, когда токопроводящая жила сломана, т. е., произошел ее разрыв. Обычно он находится там, где металлические наконечники ВВ контактируют с катушкой, либо в местах соединения со свечей. В результате в проблемной зоне образуется ненужная искра – электрический разряд, создающий паразитный электромагнитный импульс и снижающий напряжение. Именно он является виновником сбоев в работе электроники автомобиля: датчиков и ЭБУ. Основные причины повреждения провода:

  • неаккуратное обращение с ВВ при сильном морозе (кабели становятся жесткими и легко могут сломаться);
  • слишком частое снятие и установка высоковольтных проводов, особенно, если они невысокого качества.

Еще одна часто встречающаяся неисправность – разрыв (полный или частичный) электрической цепи. В итоге на электрод подается недостаточное напряжение, либо оно отсутствует вовсе. Это можно определить по нагару свечи, который будет черным и влажным. Другие причины и неисправности:

  1. Утечка электроэнергии обычно связана с загрязненной катушкой зажигания, крышкой распределителя (модулем), а также сломанными колпачками, которые в этом случае теряют свои диэлектрические свойства.
  2. Отсутствие достаточного напряжения может быть обусловлено тепловым повреждением свечных колпачков, расположенных ближе других элементов зажигания к горячему мотору. Однако такая причина неисправности ВВ обычно вызывается их низким качеством.
  3. Ухудшение электрического контакта может произойти из-за постоянной вибрации двигателя, в итоге которой соединительные места разбалтываются.
  4. Длительный эксплуатационный срок влияет на состояние изоляционного слоя, который постепенно растрескивается из-за высокой температуры, паров масла, бензина, антифриза и перестает выполнять свою главную функцию – не допускать утечки тока. Повредиться изоляция может и из-за превышения максимально допустимого уровня напряжения, выдаваемого катушкой зажигания (если пробивается ее первичная обмотка). Когда трещины достигают токопроводящей жилы, происходит пробой на «массу» в результате чего высоковольтный импульс до свечи не доходит.

Диагностика провода

Начнем с народных методов, как можно проверить бронепровод.

Определяем поломку «на глаз»

Самым простым способом проверить провод является поочередное отключение их от свечей зажигания. Если вы видите, что при отсоединении в работе двигателя не наблюдается никаких изменений, то провод в вашей руке, скорее всего, неисправен.

Совет! Выполнять данную процедуру следует с крайней осторожностью, используя диэлектрический коврик и изолирующие перчатки, так как импульс системы зажигания может превышать 20000 Вольт. Цена нарушения правила – жизнь или здоровье

Следующий способ – подключить к бронепроводу заведомо исправную свечу и поднести ее к корпусу двигателя автомобиля. Если искра отсутствует, то провод неисправен.

Также наличие пробоя можно попробовать определить в темноте — при выключении света вы заметите искрение. Но самый простой и надежный способ — замена бронепроводов, которые вы подозреваете на новые. Результат будут стопроцентным.

Работа с мультиметром

Если у вас не имеется исправного бронепровода или вы не желаете рисковать, отключая провода, то лучше всего бронепровод прозвонить, что позволит точно определить его физические параметры. Для работы будет достаточно самого простого китайского мультиметра, который можно приобрести за 300 рублей на барахолке.

Профессионалы замеряют при проверке два параметра:

  1. Сопротивление токоведущей жилы;
  2. Сопротивление изоляции.

Нам же предстоит ограничиться первым параметром, так как для второго требуется мегаомметр, стоимость которого не оправдывает нежелание обратиться к электрику.

Сопротивление проводника должно быть на уровне от 0 до нескольких кОм, что напрямую зависит от типа используемых в автомобиле проводов. Современные автомобили оснащаются радиоприемными устройствами, поэтому требуется создать некоторое сопротивление, для чего используют резисторы, бегунки или варисторы.

В качестве материала для проводов могут использоваться:

  • Нихром (никеле-хромовый сплав);
  • Токопроводящие полимеры – их сопротивление находится в районе 15кОм;
  • Нити хлопчатобумажные, которые пропитаны раствором сажи – их сопротивление будет в районе 20кОм;
  • Стекловолокно с графитовым напылением.

Проверяются провода так:

  • Отсоединяем бронепровод и укладываем его на столе перед собой;
  • Переключаем мультиметр в режим измерения сопротивления;
  • Прикасаемся щупами инструмента к противоположным контактам провода и смотрим показатели.
  • Итоговое сопротивление не должно превышать 20 кОм, а в большинстве случает должно составлять 0,5-2 кОм.

Как быть если поломка настигла в дороге

  • Если неприятность случилась в пути, то можно до места стоянки добраться, выполнив быстрый ремонт бронепровода. Для начала нужно определить место пробоя уже описанным методом в темноте.
  • Затем при помощи острого ножа зачистить от изоляции этот участок.
  • Обрыв нужно соединить любым медным проводником методом скрутки. Желательно, чтобы используемый провод имел нормальное сечение.
  • Далее соединение изолируется, но тут не все так просто. Обычная изолента не в состоянии выдержать рабочее напряжение, так как его пробой наступает от 2 до 6 тысяч Вольт, а нам требуется сделать изоляцию с запасом на 40000 В.
  • Путем нехитрых подсчетов получаем, что потребуется не меньше 6 полных витков изоленты.

Лучше всего вместо изоленты, или дополнительно к ней, приладить какой-нибудь пластмассовый короб, который убережет провод от соприкосновения с прочими проводниками энергии и корпусом автомобиля.

На этом все. Как видите, Николай, проверка бронепроводов мультиметром своими руками – дело не такое уж и хитрое

Инструкция предельно проста, но требует определенной осторожности
