Где находится эбу на гранте

«Ителма 11186-1411020-222»: от стокового варианта прошивки к чип-тюнингу?

Дилемма, связанная с рациональностью выполнения прошивки «родному» ПО в ЭБУ, будоражит умы многих владельцев.

Здесь стоит обозначить оптимизированную динамичную прошивочную версию для 1,6-литровой 8-клапанной Лада Гранта, обладающей модулем «М74» и соответствующей норме токсичности согласно «Е2».

Какими преференциями наделена данная прошивка? После выполнения определенного перечня манипуляций и возврата ЭБУ на законное место, наблюдается оптимизация параметров топливоподачи и распределения зажигания. Также одной из целей прошивки служит обеспечение корректировки настроек дроссельного узла.

Чип-тюнинг позволяет в физическом плане выполнить отключение 2-го ДК («лямбды») в комплексе с катализатором. Реализация такой прошивки приводит к росту динамических возможностей LADA Granta.

Роль стоковой прошивки заключается в формировании параметров, свойственных обыденному эксплуатационному режиму езды. Напомним, что «родная» версия прошивки состоит в числе позиций гарантийного пакета. Самостоятельная корректировка прошивочной версии безальтернативно приводит к аннулированию гарантийного обеспечения.

Сегодня для массового потребителя доступны так называемые коммерческие версии прошивочных софтов, в числе которых имеют место такие:

Управление Lada Granta по ремонту и эксплуатации (ВАЗ 2190)

(ЭБУ, контроллер Лада Гранта) связан электрическими проводами со всеми датчиками системы. На ЭБУ приходит информация от датчиков, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ (контроллера, компьютера).

Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (неисправность проявляется не постоянно).

После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть.

Блок управления Лада Гранта (контроллер) питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с высоким полным сопротивлением (10 МОм). Электронный блок установлен в салоне у ног переднего пассажира.

Что ожидать от настройки ЭБУ

Перепрошивка позволяет исправить ошибки и оптимизировать работу автомобиля

Компании, предлагающие услуги чип-тюнинга, разрабатывают и предлагают различное программное обеспечение, которое позволяет оптимизировать основные показатели автомобилей.

Этот процесс позволяет исправлять всевозможные ошибки, создать резервную копию изначальных настроек, изучать и проводить корректировку характеристик, а также вносить изменения и тестировать новые прошивки электронных блоков.

Если необходимо вернуть стандартные настройки, это делается практически мгновенно. Но те, кто уже перепрошивал Гранту, никогда не вернутся на стандартные заводские параметры. После перепрошивки можно получить:

снижение расхода топлива на 5%;
высокие скоростные характеристики;
10% увеличения мощности;
плавность работы АКПП;
улучшенную тягу.

И это далеко не все. При этом не производится ни единого вмешательства в механику. Это один из самых дешевых способов сделать Гранту лучше. Есть один нюанс. Если автомобиль в данный момент на гарантии, после перепрошивки ЭБУ гарантия недействительна.

Современные специалисты по чип-тюнингу предлагают 3 различных варианта прошивки контроллера Лады Гранта. Их, конечно, больше, однако не все идеально подходят. Особо популярные системы — это “Паулюс”, “Ледокол” и “Адакт”. Они являются самыми обкатанными и протестированными.

Некоторые специалисты предлагают как установку одной из управляющих программ, так и все три. Иногда предлагают испытать каждую, а затем выбрать ту, что больше понравится. Непосредственно прошивка занимает в среднем около 30 минут.

3 Что дает перепрошивка ЭБУ?

Что касается изменений в работе двигателя и других систем автомобиля после вмешательства в заводской процессор и установки новой прошивки, то при грамотном подходе тюнеров изменения будут заметны уже с первой поездки. Чип-тюнинг помогает достигнуть более ровной и плавной работы двигателя, что повышает комфорт вождения. Кроме того, можно увеличить мощность и крутящий момент на несколько процентов. Соответственно, будет улучшена динамика автомобиля и снижен расход топлива для некоторых моделей автомобилей. Однако не стоит гнаться за высокой мощностью и перекраивать процессор ЭБУ до неузнаваемости, это может дать и обратный эффект. И, конечно, не следует проводить изменения в программе своими руками, это верный шаг к выходу из строя всего блока управления.

При процедуре программного тюнинга специалисты меняют различные калибровки, от которых зависит работа мотора, в зависимости от марки автомобиля и типа двигателя. Изменениям могут подвергаться от 30 до 1000 калибровок. В основном меняются параметры УОЗ, подачи топливной смеси, запуска двигателя и т. д. Изменение прошивки происходит с помощью диагностического модуля с разъемом, при этом не требуется выпаивание микросхемы ЭБУ. Но на некоторых новых моделях автомобилей добиться улучшения показателей невозможно лишь с помощью диагностического разъема.

При прошивке электронного блока заводская программа сохраняется в базе компьютера, поэтому, при качественном чип-тюнинге, можно в любой момент вернуться к базовым настройкам. Как правило, тюнеры предлагают месяц тестирования, чтобы водитель ощутил все преимущества чип-тюнинга. Использовать для перепрошивки ЭБУ необходимо только программные продукты от известных производителей, в этом случае водитель получает гарантию на весь срок службы автомобиля, блок управления которого был зачипован по-новому.

Основные контролируемые параметры.

Для обеспечения функционирования узлов и агрегатов автомобиля, блок управления проводит сбор и обработку сигналов следующих датчиков:

Температуры — двигателя, жидкости в системе охлаждения, окружающей среды;
Расхода воздуха и подачи топлива;
Режима холостого хода;
Положения автомобиля на полосе, антиизноса, АБС и других систем безопасности;
Скорости, количества оборотов двигателя, положение коленвала и распредвалов;
Наклона дроссельной заслонки и положения педали газа;
Давления жидкости в тормозной системе;
Климата в салоне и датчиков кондиционера;
Гидроусилителя или электрического усилителя руля;
Напряжения в бортовой сети автомобиля.

Набор обрабатываемых сигналов зависит от модели и модификации авто (например, для внедорожников с пневматической подвеской требуется контроль ее состояния). В наиболее престижных марках и комплектациях число опрашиваемых датчиков составляет несколько десятков.

Устройства, которыми управляет ЭБУ:

дроссельная заслонка и элементы системы подача воздуха (например, турбокомпрессоры);
устройства системы подачи топлива (инжекторы, форсунки, когда впрыск топлива осуществляется под контролем электроники);
система управления фазами газораспределения;
электронные распределители системы зажигания;
вентилятор системы охлаждения;
соленоиды и клапаны для переключения передач в автоматических и роботизированных коробках;
муфты блокировки дифференциалов;
печка, кондиционер и другие устройства климат-контроля;
головной свет, освещение салона;
стеклоподъемники;
элементы электрооборудования автомобиля.

Как и количество датчиков набор управляемых исполнительных механизмов зависит от марки, модели, комплектации, вариантов исполнения автомобиля. В машинах бизнес или премиум класса число команд управления может превосходить набор, характерный для бюджетных авто, на порядок.

Пример схемы устройства:

Какие типы ЭБУ доступны Гранте и каков принцип их функционирования?

Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. Производитель «осчастливил» «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ». Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

Где находится ЭБУ и каков же принцип функционирования? В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

форсунок;
катушки системы зажигания;
дроссельного механизма;
датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

Местонахождение ЭБУ Лада Гранта

Говорить о том, как важна верная работа электронного блока управления (ЭБУ) можно долго. От него зависит работа сердца Вашего автомобиля: начиная от повышенного расхода топлива и заканчивая тем, что автомобиль может заглохнуть в результате неверной работы контроллера.

ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову.

Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.

Если у Вас потечёт отопитель (радиатор) салона, то антифриз попадёт прямиком на блок управления, практически 100% поломка. Даже не смотря на то, что изначально в Ладу Гранту устанавливают импортный радиатор хорошего качества Visteon.
Как вы верно подметили, вода может попасть из под капота. Резиновые заглушки на Лада Гранта не очень хорошего качества, поэтому, когда они рассохнутся, вода потечёт на контроллер. Чтобы этого не произошло, проверяйте состояние резиновой заглушки.

Через эту заглушку вода и попадает на контроллер

Существует два выхода из положения, вернее три.

Оставить всё как есть и надеяться на случай.
Посадить плотно на герметик заглушку.
Самый трудозатратный — это перенос контроллера выше, ближе к подушке безопасности пассажира, контактами вниз.

Закрепиться можно к воздуховоду

Видео о том, как заливает ЭБУ на Лада Гранта

Шланг, на который попадает вода, как раз и идёт в салон автомобиля. На моих фото стоит колокол сигнализации, поэтому плохо видно.

ЭБУ для современного автомобиля стал неотъемлемой частью. Таким устройством, маркируемым как «М74 CAN», наделена отечественная модель Лада Гранта. Модуль позволяет автоматизировать большинство процессов, происходящих в узлах и системах. Управляющая функция ЭБУ достигается за счет присутствия в агрегатах разного рода датчиков, направляющих сигналы в «мозговой центр» автомобиля.

За длительный период эксплуатации Лада Гранта был выявлен досадный недостаток ЭБУ – это его недостаточная герметизация и иногда требуется распиновка ЭБУ. Проникновение влаги внутрь корпуса блока провоцирует перегорание микросхемы, что впоследствии заканчивается потребностью замены устройства.

ЭБУ располагается внизу передней панели (под бардачком) напротив сидения переднего пассажира и сокрыт от глаз слоями шумоизолирующего материала и обивки внутренней поверхности днища. Теперь вы знаете, где находится ЭБУ, осталось узнать другие тонкости.

Как демонтировать ЭБУ?

Снять контроллер собственными руками несложно:

Производятся операции, обеспечивающие доступ к устройству, например, частичный демонтаж центральной консоли или разборка панели приборов.
ОБЯЗАТЕЛЬНО снимается минусовая клемма аккумулятора чтобы избежать возникновение аварийных ситуаций с подключенным блоком.
Снимаются фиксирующие защелки или хомуты на шлейфах датчиков, исполнительных механизмов и питания.
Отсоединяются разъемы.
Выкручиваются фиксирующие болты и вынимается ЭБУ.

Решение о ремонте или замене принимается на основании диагностики. В любом случае выход из строя влечет значительные расходы – стоимость блоков для отечественных автомобилей лежит в пределах 10-20 тыс. руб., для иномарок 14-50 тыс.руб. (в зависимости от класса авто). Ремонт обойдется 40 — 50% указанных сумм.

Видео с инструкцией по замене блока ECU на моделях ВАЗ.

Как проверить массу мультиметром

Отключаем отрицательную клемму АКБ

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

Сопротивление самих щупов составляет 2.1 Ома.

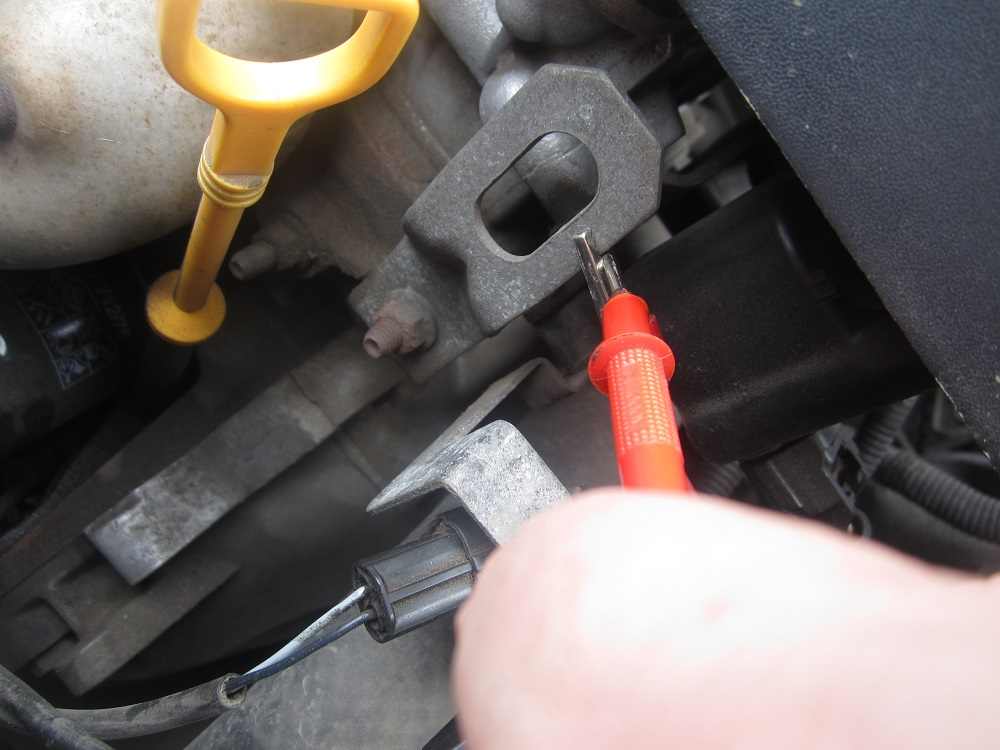

Теперь подключаем один щуп к двигателю. Хоть сюда

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.

А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.

Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.

Опа. А у нас присутствует напряжение!

Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.

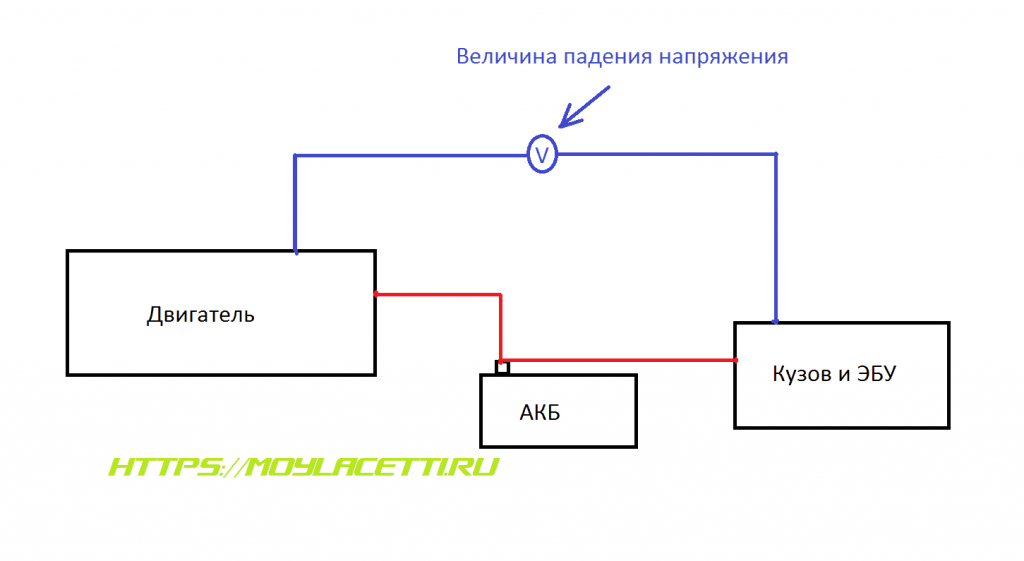

Вот я блеснул художественным творчеством и нарисовал картину происходящего

Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!

Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.

Как выйти из такой ситуации победителем?

Во-первых, необходимо периодически обслуживать этот участок цепи.

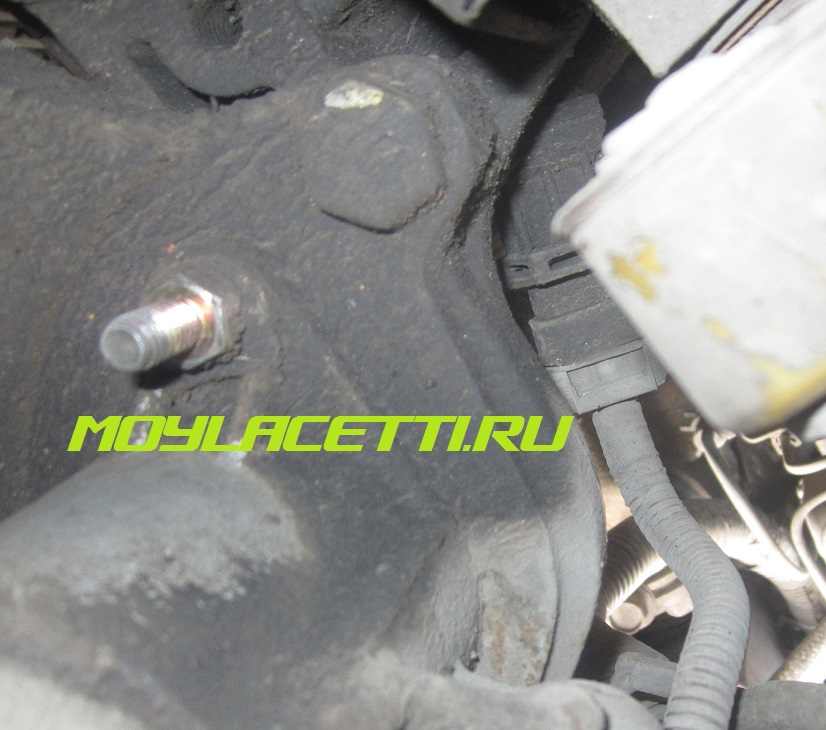

Открутить массу на кузове

Проделать то же самое с массой на двигателе

Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.

Обжим наконечников, обжим на клемме АКБ

Всё это со временем окисляется и не может полноценно выполнять свою функцию.

Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.

Вот видео на тему масса двигатель — кузов

Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов

Где расположено ЭБУ?

В салоне блок можно обнаружить под панелью. В моделях от АвтоВАЗ он находится около радиатора отопителя. На иномарках бизнес-уровня ЭБУ можно найти под задним сидением. Некоторые производители стараются установить контроллер в багажнике. Расположить ЭБУ под капотом – это не самое лучшее решение.

Ведь там на блок воздействует дождь, снег и другие факторы. Зачастую в подкапотном пространстве устройство это можно отыскать возле аккумулятора или под предохранительным блоком. Найти несложно – даже обыкновенный автовладелец без особых навыков сможет найти его. Нужно просто немного разобрать приборную панель или же найти блок под капотом. Внешне это коробка, от которой отходят два жгута проводов. Но вот осуществлять ремонт ЭБУ самостоятельно без специальных знаний не стоит. Лучше доверить эту работу профессионалам.

Модули управления двигателем [ править | править код ]

«>Контроллеры компании

Bosch M1.5.4 (55 Pin) (1,45/1,5л.,8кл.) (Россия-83) Одновременный впрыск.
Bosch M1.5.4N (55 Pin) (1,5л.,16кл.)(Евро-2) Попарно – параллельный впрыск./ Фазированный впрыск.
Bosch MP7.0HFM (55 Pin) (1,5/1,7л.,8/16кл.) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
Bosch M7.9.7 (81 Pin) (1,5/1,7л.,8/16кл.) (2003 – 2007) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
Bosch M7.9.7+ (81 Pin) (1,5/1,7л.,8/16кл.) (2005 – 2011) (Евро-3) Фазированный впрыск.
Bosch МЕ7.9.7 (Евро-3) Фазированный впрыск.
Bosch МЕ17.9.7 (Евро-3) Фазированный впрыск.

«>Контроллеры

Delphi MT20 (Евро 3)
Delphi MT80 (Евро 3/4/5/6)
Delphi MT92 (Евро 3/4/4/6) – Gasoline Direct injection (GDi).
Delphi AC Delco E39/E39A (Евро 2)
Delphi AC Delco E73
Delphi AC Delco E78
Delphi AC Delco E83
Delphi MR140

«>Контроллеры

GM EFI-4 (24/32/32 Pin) (США-83) – Моновпрыск.
GM ISFI-2S (24/32/32 Pin) (1,5 л. 8/16 кл.) (США-83/Евро-2) – 8кл. попарно – параллельный впрыск, 16кл. фазированный впрыск
GM ITMS-6F (Евро-2) – Попарно – параллельный впрыск.

«>Контроллеры

Simtec 70 (Евро 2) Фазированный впрыск.
Simtec 71 (Евро 3) Фазированный впрыск.
Simtec 75.1 (Евро 4) Фазированный впрыск.
Simtec 75.5 (Евро 4) Фазированный впрыск.
Simtec 76 (Евро 2/3)
Simtec 81 (Евро 5) Непосредственный впрыск.

«>Контроллеры

Контроллеры Январь x.x.x и Mxx производились на двух разных производствах – Итэлма (Первый элемент в обозначении прошивки – литера «I» в маркировке ЭБУ) и Автэл (Первый элемент в обозначении прошивки – литера «А».

Январь 4 (24/32/32 Pin) (1,6л., 8кл.) (Россия-83) Попарно – параллельный впрыск. (На этикетке присутствует обозначение отладочной версии «Квант».)
Январь 4.1 (24/32/32 Pin) (1,5л., 8/16кл.) (Россия-83) (1998г.) Фазированный впрыск. (На этикетке присутствует обозначение «Квант».)
Январь 5.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, Завод-изготовитель «ОАО Автоэлектроника».
Январь 5.1.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, Завод-изготовитель «ОАО Автоэлектроника». (1,5 л.,8 кл.) (Евро 0) Одновременный впрыск.
Январь 5.1.2 (55 Pin) На этикетке: ООО «НПП АВТЭЛ»

«>Контроллеры

VS 5.1 1411020-02 (1.45л,8кл.) (Россия-83) Одновременный впрыск.
VS 5.1 1411020-72 (1.5л,8кл.) (2003- )(Россия-83) Одновременный впрыск.
VS 5.1 1411020-62 (1.5л,8кл.) (2003- ) (Евро 2) Попарно-параллельный впрыск.
VS 5.1 1411020-42 (1.5л,16кл.) (2003- ) (Евро 2) Фазированный впрыск.
VS 9.2 (Евро 4) БУ дизельным двигателем УАЗ 3151 (Hunter).

T11183 (Евро 2/4) (1.6л,8кл.)) Попарно-параллельный впрыск.
T11186 (Евро 4) (1.6л,8кл.)
T11194 (Евро 3) (1.6л,16кл.)
T21067 (Евро 3) (1.6л,8кл.)
T21114 (Евро 2/3) (1.6л,8кл.)
T21116 (Евро 4) (1.6л,8кл.)
T21124 (Евро 2/3) (1.6л,16кл.)
T21126 (Евро 3/4) (1.6л,16кл.)

«>Контроллеры

В обозначении прошивок Январь 7.2 и Микас 10 присутствуют обозначения: (I – Итэлма) (А – Автэл).

Январь 5.1 (55 Pin) (1,5 л.,8/16 кл.) (Евро 2) На этикетке: , ТУ 4573-004-45886863-99. (1999 -) Одновременный впрыск.
Январь 5.1.1 (55 Pin) (1,5 л.,8 кл.) (Россия-83) Одновременный впрыск.
Январь 5.1.2 (16кл.) (Россия-83) Одновременный впрыск.
Январь 5.1.3 (1,5 л.,8 кл.) (Евро 2) Попарно – параллельный впрыск.
Я 7.2 (81 Pin) (1,5/1,6л.,8/16кл.) (Евро 2) (2004 – 2007) Попарно – параллельный впрыск./ Фазированный впрыск.
Я 7.2M (81 Pin) (1,6л.,8/16кл.) (Евро 2) (2007 – ) Попарно – параллельный впрыск./ Фазированный впрыск.
М10.3 (Евро 2/3).
М73 (1,4/1,6л.,8/16кл.)(Евро 3) (2007 – ) Фазированный впрыск, работает без датчика положения распределительного вала (датчик фаз).
М74 (1.6л,8/16кл.) (Евро 3/4) Фазированный впрыск.
М75 (1.6л,16кл.) (Евро 4) Фазированный впрыск.

Современный автомобиль – это не просто четыре колеса и двигатель. Это смартфон на колесах. Работу всех систем современного авто контролирует огромное количество различных датчиков. Эту информацию затем анализирует специальный компьютер и прочая электронная начинка. Чем дороже автомобиль, тем больше в нем самых разных электронных опций. Всем этим «оркестром» управляет одна небольшая коробка – это ЭБУ. Что это такое? Это электронный блок управления. О нем мы сегодня и поговорим.

ЭБУ Ителма 11186-1411020-22: стоковая прошивка или чип-тюнинг?

Дилемма относительно необходимости прошивки установленного производителем или нового ЭБУ, установленного владельцем авто, зависит от многих факторов. Среди основных моментов выделяют «задумчивость» автомобиля на момент обгона или же передвижения в плотном потоке автомобилей.

Стоит отметить оптимизированную динамичную прошивку для Lada Гранта 1.6L, 8V с контроллером М74 и установленной нормой токсичности Е2. Что дает практическая реализация такой прошивки?

В результате проведенных манипуляций и возвращения контроллера на его законное место, значительно оптимизировались топливоподача и зажигание. Прошивка предусматривает изменение настроек дросселя.

Проведение современного чип-тюнинга на отечественном автомобиле Лада Гранта предоставляет возможность физического отключения 2го ДК и катализатора. В результате такой прошивки заметно увеличиваются динамические характеристики автомобиля при сохранении умеренного стиля вождения.

Стоковая прошивка ЭБУ Лада Гранта рассчитана на обыденное ежедневное использование автомобиля, при всем этом версия прошивки производителя входит в пакет гарантии. Самовольное изменение версии прошивки ведет к аннулированию гарантии от производителя.

На данный момент конечному потребителю предоставляется коммерческие прошивки контроллеров М74, а именно:

• AY_I484GG30 – Лада Гранта 1.6л, 8V с предустановленным контроллером М74 11186-1411020-22;

• I484GI06-STR – Лада Гранта 1.6л, 8V; контроллер – 11186-1411020-22 и стандарт Евро-2;

• AY_484GP12 – с предустановленным контроллером М74 11186-1411020-22 и стандартами E3/E2.

2 Принцип работы электронного блока управления Лада Гранта

Прежде чем заниматься даже проверкой работоспособности ЭБУ, не говоря уже о его перенастройке, необходимо сперва разобраться в основных моментах. Как бы нам не хотелось погрузиться в разбор технической части и приступить к практике, способность понимать именно электронную сущность системы управления стоит гораздо выше в шкале приоритетов.

Любой компьютер – это прежде всего запоминающее устройство. На домашнем ПК мы храним множество различной информации, причём не только фото, видео и документы. Мы храним полный список совершённых действий, данные о сбоях в работе, характеристики состояния системы в каждый момент работы. Всё это находится в скрытых файлах и, словно медицинская карта, необходимо для диагностики и «лечения» компьютера. Блок управления автомобиля Лада Гранта – это такой же компьютер, только со специфическими задачами. И он также имеет свою карту «болезней», которая, как упоминалось выше, хранится в одном из трёх блоков памяти – в оперативной. Оперативное запоминающее устройство, или ОЗУ, временно хранит и те данные, которые всё время курсируют между ЭБУ и датчиками. Хранятся они ровно до того момента, пока все необходимые расчёты не будут произведены системой, затем удаляются за ненадобностью. Что касается данных диагностики, то тут владельцу Лада Гранта надо быть внимательным. Ведь без постоянного источника питания ОЗУ теряет всю накопленную информацию.

Но, как вы понимаете, есть более важные, основные блоки памяти. Они как раз не зависят от наличия энергетического питания и данные в них неизменны, пока вы не произведёте целенаправленную их замену (перепрошивку ЭБУ). Речь идёт о программируемом постоянном и электрически перепрограммируемом запоминающих устройствах. Проще говоря, о ППЗУ и ЭРПЗУ. Первое хранит данные заводской прошивки со всеми схемами управления и занимается отслеживанием команд в чёткой их последовательности. Сюда же относятся данные, необходимые для диагностики и калибровки, такие как вес авто, мощность двигателя на Гранте и прочие факты. Второе устройство памяти является важным хранилищем противоугонной информации. Оно содержит те самые коды, которые записаны и на вашем ключе от сигнализации. Если они не совпадут, ваша Лада Гранта не сдвинется с места.

Теперь вы знаете, какие типы памяти содержит блок управления вашего транспортного средства. Пора переходить к техническим деталям.

Основные функции девайса

Бортовики для Лады Гранты обладают высокой информационной памятью и небольшим монитором, кроме модели «Штат», у которой имеется лишь цифровое табло. Так людям с плохим зрением и тем, кому чужды нюансы функционирования двигателя, проще отслеживать все процессы, сопровождающие его стабильную работу. БК поможет автовладельцу, указав на следующие параметры:

общее время движения;
подробный расход топлива при разных скоростях;
средние показатели скорости и перерасход топлива;
остаток горючего в бензобаке;
скорость начала движения;
температура двигателя;
неисправности узлов и механизмов;
температура в салоне авто и снаружи;
напряжение бортовой сети;
частота вращения коленчатого вала (обороты двигателя).

Бортовой компьютер имеет энергозависимую память, возможность управления противоугонной системой – иммобилайзером Лады Гранты. В бортовик встроены супервизор, сигнализатор неисправностей, есть функция «форсаж» – возможность сброса памяти после запуска двигателя.

Некоторые бортовики дополнительно могут управлять освещением, работой печки, часами, календарем и будильником, автоматическим доводчиком стеклоподъёмников. Можно спланировать маршрут поездки, основываясь на показаниях БК. Также он позволяет использовать различные варианты установки навигации, может предупредить о низком уровне топлива, превышении допустимого скоростного режима.

Большинство девайсов позволяет проводить самостоятельную диагностику работы разных систем авто. Прибор может считывать коды ошибок ЭБУ без использования какой-либо аппаратуры. Расшифровка представлена в сопроводительной документации каждого устройства. Подобные функциональные возможности позволят не только сэкономить на поездке в специализированный центр, но и выявить неполадки, не допустив возникновения серьезных неисправностей.

Характеристика ЭБУ

Со всей необходимой информацией относительно работы блока мы предлагаем ознакомиться ниже.

Где находится блок?

Блок управления двигателем автомобиля Лада Калина, Калина 2 или Гранта располагается од центральной консолью салона. Чтобы добраться до него, необходимо только снять панель. Как известно, отечественные инженеры всегда славились своими бессмысленными и «беспощадными» решениями в плане сборки машин, поэтому место размещения блока ЭСУД выбрано бездумно. На практике такое устройство часто выходит из строя в результате попадания на него влаги, поэтому многие автовладельцы решают перенести блок, чтобы он мог стоять в более безопасном месте.

Место расположения ЭБУ

Особенности работы

Итак, управляющий блок электронной системы управления двигателем предназначен для контроля состояния всех узлов и передачи импульсов мотору. На сам блок ЭСУД осуществляется передача информации от различных датчиков, предназначенных для мониторинга работы того или иного механизма или системы. Информация обрабатывается без перерывов, в результате чего все узлы могут работать слаженно. Кроме того, блок ЭСУД производит управление системами, предназначенными для контроля уровня токсичности выхлопных газов.

Данные, которые собирает ЭБУ Лада Гранта или Приора, являют собой разные характеристики. Например, регулятор ДМРВ осуществляет контроль фиксации массового расхода мотором — чем больше силовой агрегат потребляет воздуха, тем лучше будет его динамика. Но если нормированные показатели будут превышаться, это приведет к перерасходу бензина, соответственно, своевременная проверка параметров позволит предотвратить возможные неисправности.

Помимо этого, блок ЭСУД фиксирует информацию:

о положении коленчатого и распределительного валов;
о температура антифриза в системе охлаждения;
о температуре всасываемого воздуха;
об уровне напряжения в электроцепи авто;
о возможном содержании примесей в отработанных газах;
о скорости движения транспортного средства;
о колебательной амплитуде кузова (автор видео — Low Customs).

В соответствии с полученной информацией «мозги» осуществляется проверка работоспособности основных систем, в том числе диагностической. Что касается последней, то она является одной из наиболее значимых, поскольку при выявлении той или иной неисправности именно эта система сможет оповестить автовладельца о проблеме. Информация о поломках передается посредством появления контрольной лампочки на приборной панели. Вне зависимости от модели блока ЭСУД, устройство будет хранить в своей памяти коды ошибок, которые позволят автовладельцу максимально точно определить неисправность. Такая информация может потребоваться в том случае, если понадобится распиновка устройства.

Следует также отметить, что ЭБУ имеет несколько видов памяти:

Первый тип — ППЗУ. В этой памяти содержатся все необходимые управляющие схемы, также эта память фиксирует команды в определенной последовательности. В ППЗУ заложены данные о калибровке различных процессов, которые зависят от мощности силового агрегата и его типа, веса транспортного средства в целом и прочих моментов. Нужно отметить, что этот вид памяти никак не зависит от источников напряжения, поэтому даже если устройство не будет питаться от сети, вся информация в памяти все равно сохранится.
Второй тип — это ОЗУ. Этот тип памяти всегда должен питаться от бортовой сети, в противном случае вся информация о кодах диагностики будет удалена. В этом блоке сохраняются все данные, которые нужные блоку ЭСУД для расчетов.
Следующий тип — ЭРПЗУ, что дословно расшифровывается как электрически программируемое запоминающее устройство. Основным предназначением этого блока является хранение комбинаций для иммобилайзера. Отсутствие данных паролей в памяти или их несоответствие с данными на ключе приведет к невозможности запуска мотора. Следует отметить, что в данном случае данные также хранятся постоянно (автор видео — Андрей Помазанов).
