Устройство печки лада гранта

Ремонт печки Лады Гранты

Хоть и к качеству поставленной печки нет пререканий, по законам не зависящим (или зависящим) от нас, печка может сломаться. Причина поломок печки Лады Гранты может заключаться в следующем:

забившийся радиатор
неисправная помпа
расслабившиеся контакты и скобы
воздушная пробка

Когда причиной неработоспособности печки является неисправность помпы, то тут стоит насторожиться. Ибо это может привести к перегреву двигателя и в конце-концов «заклиниванию», ремонт двигателя обойдется очень дорого. Лучше обратиться к специалистам для решения подобной проблемы.

Расслабившиеся клеммы и скобы следует затянуть, это делается таким образом:

1) Отключаем клеммы аккумулятора, для своей безопасности и исключения коротких замыканий, при работе с электропроводками

2) Снимаем панель приборов. вынимаем магнитолу (если вы ее установили), регуляторы подачи воздуха или температуры.

3) Отсоединяем колодки жгута проводов выключателей подогрева задних стекол, аварийной сигнализации и т.д.

4) Устанавливем расслабившиеся скобы на свое место

5) Собираем все в обратной последовательности

Завоздушивание, или воздушная пробка тоже может стать причиной плохой работы печки. Для решения данной проблемы сперва сливаем антифриз, предварительно сняв шланг дроссельного узла и открыв крышку расширительного бачка. Шланг, подводящий воздух от радиатора к печке вынимаем со стороны радиатора и продуваем. Таким образом мы устраняем антифриз в печке, которая и являлась причиной пробки.

Как устроен вентилятор печки

Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.

Активируется вентилятор механической кнопкой, к которой подведено питание в 12 В. В версии Лада Гранта вентилятор работает на одной из трех скоростей. Водитель выбирает наиболее оптимальный режим в зависимости от температуры внутри салона.

Дополнительные резисторы Гранты

Без наличия резисторов вентилятор работает на одной скорости со стабильным показателем оборотов. Всего установлено на плате 3 резистора.

При переводе рычага в первое положение (на три резистора) вентилятор вращается на первой скорости, самой минимальной. Перевод на второе положение — вторая скорость (два резистора). Перевод на третье — третья скорость (один резистор). Детально схема печки указана на фото.

Заслонка распределителя воздуха

Установлена для регуляции воздушного потока, поступающего от вентилятора к стеклу для обдува посредством воздуховодов.

Нередко деформация, искривление корпуса пластика под воздействием температуры приводит к утечке потока, разгерметизации.

Заслонка регулятора температуры

Регулирует подачу теплого воздушного потока от печного отопителя в салон машины. Чем шире открыта заслонка, тем больше пропускная способность «канала», и наоборот, чем уже, тем меньше.

Теплообменник Гранты

Основное его предназначение в нагреве воздушного потока, поступающего в салон. Теплообменник с силовым агрегатом связан посредством двух резиновых патрубков: подача и обратка для циркуляции жидкости.

Штатное месторасположение — центральная часть торпедо салона автомобиля.

Датчик температуры воздуха внутри авто

Конструкционно установлен внутри пластикового плафона освещения салона. Во избежание перегрева, датчик оборудован системой принудительного обдува.

Установка спроектирована так, чтобы не искажать фактические температурные показания.

Патрубки

Резиновые патрубки

Резиновые патрубки буквально пронизали всю систему охлаждения, печного отопления, кондиционирования. Без их помощи невозможно соединить между собой участки магистралей. Способ фиксации: на хомуты, металлические стяжки.

Дополнительные советы

Тем не менее, случается и так, что проблема с прогревом салона заключается лишь в некоторых небольших оплошностях. Поэтому, прежде чем начинать тревожить работников сервисного центра, проверьте, выставлены ли все заслонки на печке в нужном положении. Не лишним будет и немного подергать заслонку горячего воздуха.

Часто автовладельцы не особо следят за состоянием своей машины, в результате чего могут возникнуть разнообразные проблемы. Например, печка слабо греет или из нее выходит холодный воздух. Почему? Значит, где-то недосмотрели. Но пугаться не стоит, ремонт можно провести самостоятельно. Но сначала надо найти причину поломки.

Проверьте уровень хладагента

Начать надо с проверки тосола или антифриза. Такой осмотр надо проводить как можно чаще, это может уберечь вас от многих проблем в будущем.

Внимание. Если все же утечка обнаружилась, необходимо на ночь подложить лист картона под двигатель, и уже утром можно определить проблемное место

Но имейте в виду, что этот способ работает только в том случае, если протекание сильное. В ином случае надо провести более тщательный осмотр.

Напомним, что в предыдущей статье мы рассказывали как почистить форсунки инжектора своими руками. Данная процедура особо актуальная на сегодняшний день, когда качество топлива оставляет желать лучшего.

Сначала нужно проверить, где возможно протекание.

1. Проверьте, насколько цел расширительный бачок.

Обратите внимание на соединения термостата, на которые идут три шланга, по которым идет жидкость

3. Осмотрите впускной и выпускной шланги подводки хладагента к салону напротив двигателя.

4. Обследуйте радиатор охлаждения.

Внимание. Если утечка маленькая, то можно просто дать двигателю остыть и провести по нижней части скрепления патрубков пальцами

1. Подтяните хомуты.

2. Замените шланги, если на них видны трещины.

3. Долейте тосола и проверьте, как теперь работает печка.

Внимание. Если ваш автомобиль не самый новый, лучше использовать в роли хладагента тосол, так как он менее текуч, в отличие от антифриза

Пробка в системе

Часто утечке тосола сопутствует «пробка» в системе охлаждения. Тогда хладагент попадает в радиатор нерегулярно, от чего печка ослабевает.

Чтобы решить эту проблему, нужно открыть бачок, снять крышку с радиатора, прогреть двигатель, нажать на газ, поднять обороты до 3500 оборотов в минуту. Тогда лопасти будут с большей скоростью направлять жидкость и пробка выйдет.

Проблема плохо работающей печки может крыться в термостате. При прогревании двигателя внутри него находится заслонка, открывающаяся при определенной температуре. Когда это происходит, жидкость течет по радиатору, охлаждаемая вентилятором. Со временем заслонка может испортиться, в результате чего двигатель перегреется и печка будет пускать холодный воздух.

Термостат находится слева внизу двигателя. К нему отходит три патрубка. Когда стрелка на указателе дойдет до красной метки, дотроньтесь до термостата (в перчатке). Если шланг, который идет от него, будет холодным, значит, заслонка сломалась.

Внимание. Можно реанимировать термостат подручным способом: взять ключ на 17 или 19 и слегка постучать по нижней части

В радиаторе находится множество каналов, которые могут забиться, что приведет к понижению теплоотдачи. Можно приобрести новый радиатор или почистить старый.

Внимание. Рекомендуется проводить чистку циркуляции регулярно каждые 2-3 года

Кран отопителя может запросто заклинить. С первыми морозами проблему можно выявить. В таком случае кран просто не переключается на режим отопления. Здесь вас спасет только замена крана.

Если воздух из водоотвода не поступает вообще, то либо слетели тросы заслонок, либо сгорел моторчик.

Видео. Почему не греет печка?

Иногда достаточно залить охлаждающую жидкость.

Расположение предохранителя печки

Иногда может перегореть предохранитель печки. В отличие от большинства автомобилей, блок предохранителей на «Дэу Нексия» расположен не в подкапотном пространстве, а в салоне. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется:

Слева от руля найти нишу блока предохранителей.
Снять крышку с блока.
Используя информацию о назначении каждого элемента на внутренней стороне крышки, найти красный предохранитель номиналом 10А и вытащить его щипцами для осмотра.

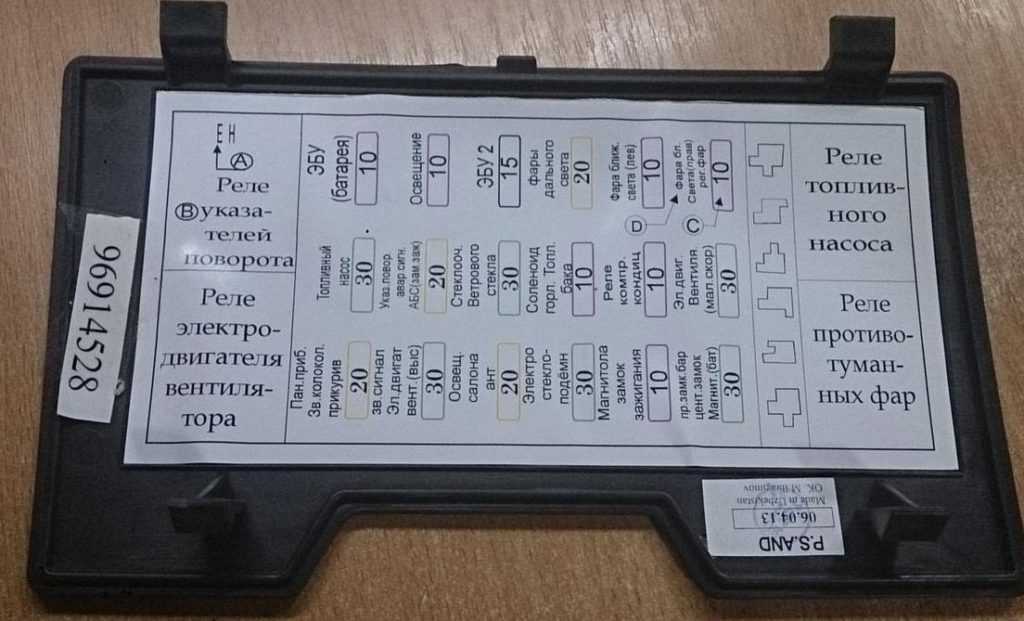

На крышке блока размещена подробная схема расположения предохранителей

Таблица: назначение предохранителей автомобиля «Дэу Нексия»

Обозначениепредохранителя	Номинальный ток, А	Назначение предохранителей
F1	10	ЭБУ (цепь от батареи)
F2	10	Лампы габаритного света, фонари освещения номерного знака
F3	10	FlaflyBHafl подушка безопасности
F4	20	Дальний свет фар
F5	10	Левая фара (ближний свет)Электропривод регулятора направления светового пучка левой фары
F6	10	Правая фара (ближний свет)Электропривод регулятора направления светового пучка правой фары
F7	30	Электробензонасос топливные форсунки
F8	20	Указатели поворота, аварийная сигнализация, сигналы торможения
F9	30	Стеклоочиститель ветрового стекла
F10	10	Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F11	10	Реле включения электромагнитной муфты компрессора кондиционера
F12	30	Электродвигатель вентилятора системы охлаждения (низкая скорость)
F13	20	Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
Fi4	30	Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F15	20	Часы с индикацией, плафон освещения салонаФонарь освещения багажника, электродвигатель привода антенны
F16	30	Моторедукторы стеклоподъемников
F17	10	Автомагнитола (цепь от замка зажигания)
F18	30	Управление замком крышки багажника, таймер электрообогрева заднего стекла, система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F19	30	Реле электровентилятора отопителя

Схема наглядно демонстрирует расположение предохранителей авто

Система отопления Лады Гранты с кондиционером и без – отличия

Конструкция не имеет указанного дополнительного оборудования

Наличие кондиционера	Отсутствие
Отдельный воздуховод
Испаритель
Блок отопителя
Корпус блока отопителя

Характерные неисправности системы отопления Лады Гранты

Неисправность	Диагностика	Способ устранения
Печка работает на одном скоростном режиме	Проверка платы с резисторами	Замена платы с резисторами
Заслонки неподвижны	Диагностика троса привода	Смазка тросика, дополнительное натяжение
Датчик на приборной панели показывает разную температуру	Проверка сопротивления датчика на контактах	Замена датчика
Печка не активируется при нажатии на рычаг	Проверка цепи электропитания	Замена электрической проводки, предохранителя
Работа вентилятора сопровождается скрипом, металлическим скрежетом	Диагностика блока печного отопителя	Смазка подшипника, замена
Из дефлекторов вылетает холодный воздух	Проверка целостности воздушных патрубков	Уплотнение соединения герметиком
Не происходит подача охлаждающей жидкости на печку	Проверьте схему подвода патрубков печки	Замена патрубков

Почему холодно в Гранте

Вступление

Лада Гранта автомобиль отечественного производства выпускающийся посей день. Гранта является одним из доступных автомобилей на рынке и отвечает всем требованиям обеспечивающим комфорт пассажирам и водителю. Данное авто оснащено кондиционером и климат контролем хоть и не полноценным, но с намеком на него. С наступлением холодов случается, что печка в Гранте начинает дуть холодным воздухом и, чтобы найти и устранить причину можно потратить много сил, не зная суть конструкции и причины данной поломки.

В данной статье речь пойдет о причинах почему в Гранте печка дует холодным воздухом, ознакомившись со статьей, Вы с легкостью найдете причину поломки и устраните ее.

Возможные причины поломки

Существует несколько однотипных причин, почему отопитель салона внезапно или после лета начинает работать неэффективно. Ниже представлен список причин:

Упал уровень антифриза;
Засор салонного фильтра;
Засор радиатора печки;
Неисправна крышка расширительного бачка;
Заклинивание термостата;
Заклинивание заслонки;

Чтобы разобраться в каждой возможной причине ее необходимо рассмотреть индивидуально.

Падение уровня антифриза

Количество антифриза напрямую влияет на работу отопителя. При падении уровня в расширительном бачке система охлаждения при циркуляции может поймать воздушную пробку, что приведет к недостаточному нагреву радиатора печки и, следовательно, к недостаточному прогреву салона в холода.

Проверить антифриз необходимо в подкапотном пространстве автомобиля, для этого нужно посмотреть на расширительный бачок и жидкость находящаяся в нем должна быть между отметками MIN и MAX. При недостаточном уровне, ОЖ необходимо долить соблюдая цвет антифриза.

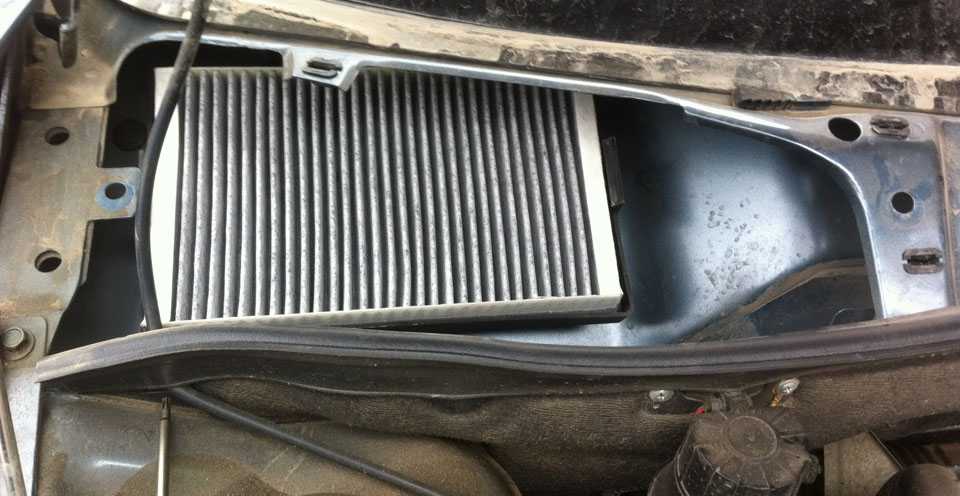

Салонный фильтр

Салонный фильтр отвечает за частоту воздуховодов, защиту вентиляторов и радиатора от загрязнения. Зачастую многие автовладельцы убирают салонный фильтр для образования более мощного потока воздуха из воздуховодов, что в скором времени приводит к загрязнению, как воздуховодов, так и радиатора с вентилятором.

Если из печки дует слабый поток воздуха, то вероятнее всего загрязнён салонный фильтр или радиатор печки.

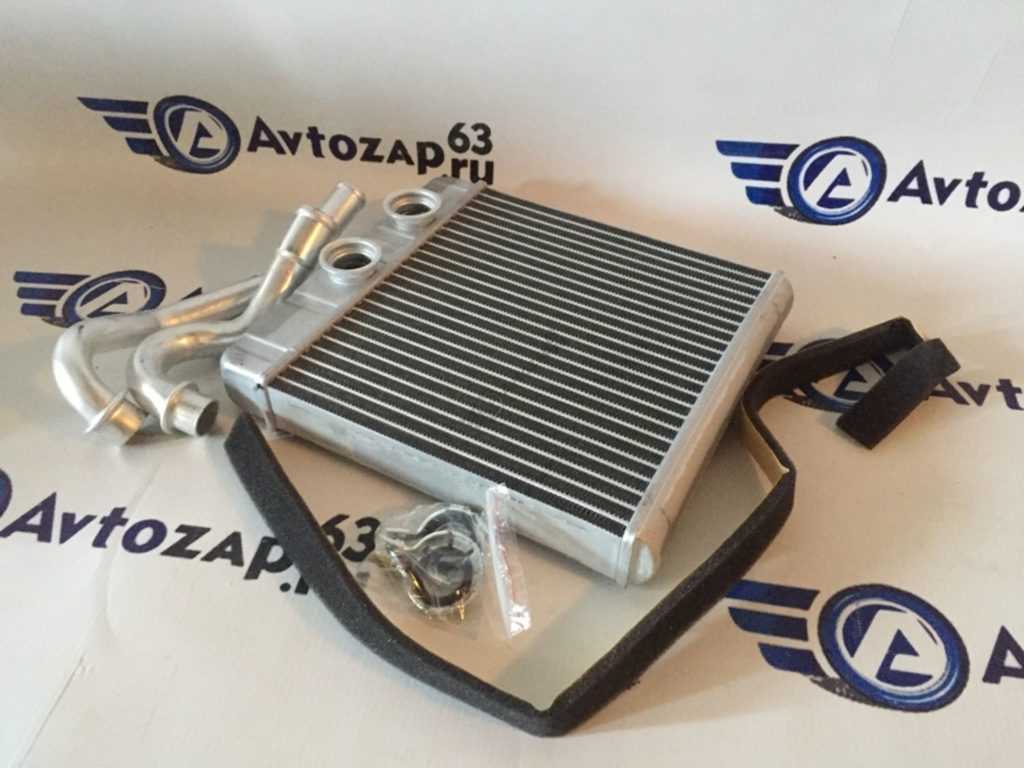

Радиатор печки

Радиатор сердце печки в автомобиле, именно он отдает тепло для обогрева салона, чем жарче нагревается радиатор, тем теплее будет в салоне. Когда радиатор засоряется, то тепло отдается намного хуже из-за слабой циркуляции жидкости по системе.

Засор радиатора может быть двух типов: внутри и снаружи.

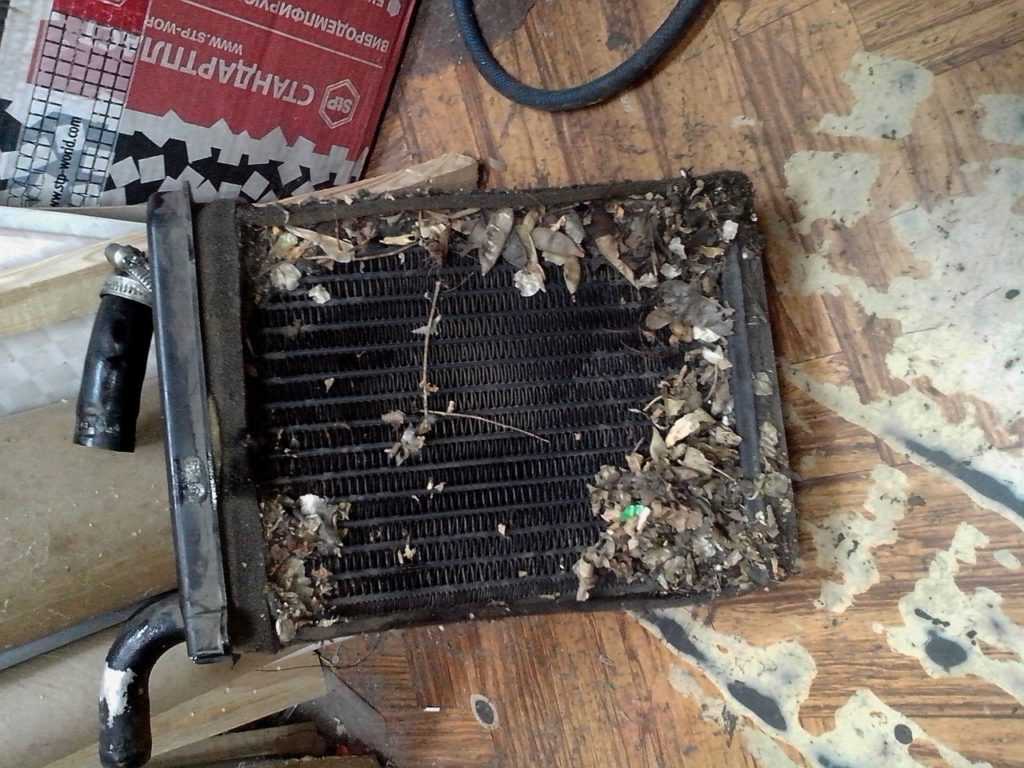

Засор снаружи

Такой засор чаще всего случается из-за отсутствия салонного фильтра или вследствие его долгого использования без замены. Устраняется такая неисправность путем снятия и промывки радиатора.

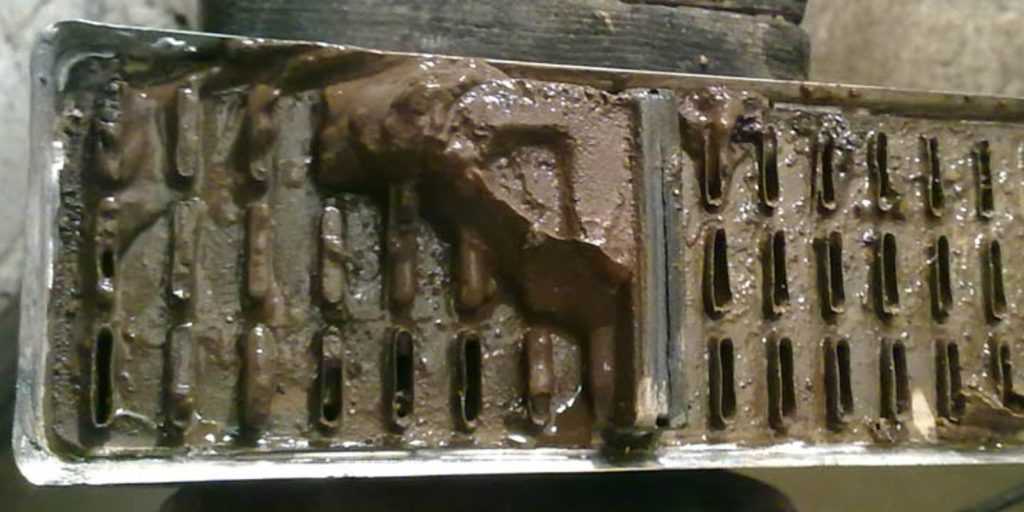

Засор изнутри

Засор, образующийся изнутри, получается, из-за скопления окислов образующихся вследствие окисления алюминия. Так же если антифриз долго не менять, то он способен разрушаться и выпадать в осадок, который в скором времени засорит радиатор.

Проверить радиатор на засор изнутри, можно оценив надежность циркуляции жидкости через него. Для этого необходимо потрогать шланги, подходящие к радиатору они должны быть оба горячие. Если какой-то из них холодный значит, радиатор засорился и его необходимо мыть.

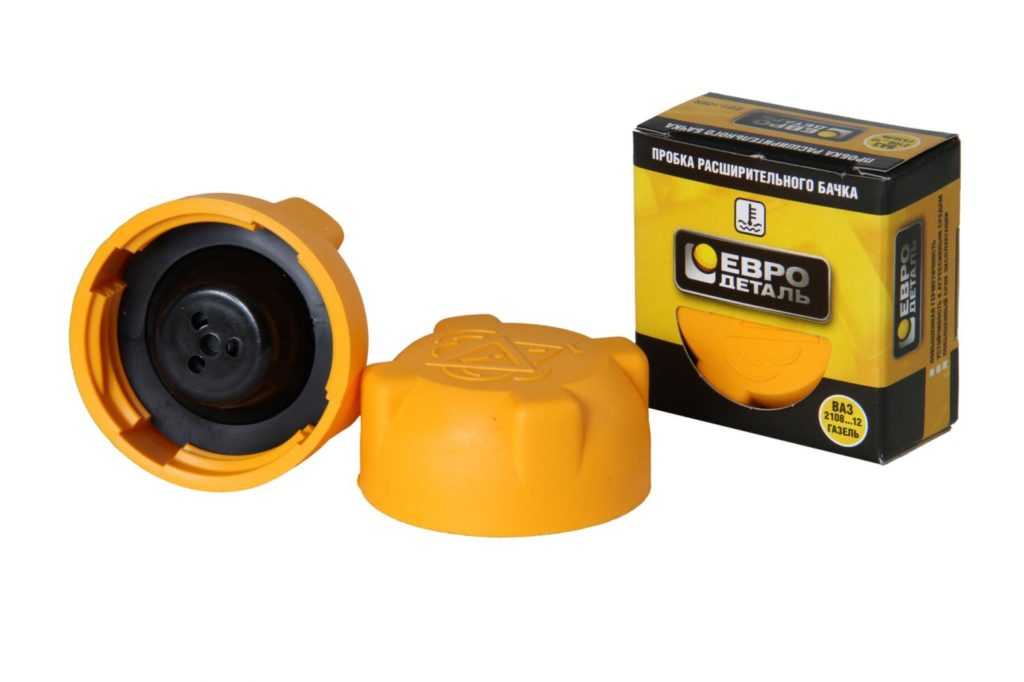

Крышка расширителя

Крышка расширителя является надежным элементом, но и она способна выйти из строя и затруднить циркуляцию жидкости по системе созданием вакуума. Крышка представляет собой клапан, который при необходимости открывается и закрывается для снабжения расширителя воздухом, который помогает не образовываться разряжению в системе. При заклинивании клапана в системе создастся вакуум, который приведет к плохой циркуляции жидкости и недостаточному обогреву салона.

Термостат

Один из важнейших элементов СОД – э то термостат. Именно он отвечает за температуру охлаждающей жидкости. Исправный термостат нагревает ОЖ жидкость до температуры 85°С. При его заклинивании в открытом положении охлаждающая жидкость будет постоянно циркулировать через радиатор охлаждения не давая автомобилю прогреться, что приведет к низкой температуре ОЖ и, следовательно, недостаточному прогреву салона в холода.

Заслонка в современных автомобилях регулируется как приводом, так и механически. Случается, что заслонка заклинивает в открытом положении и направляет поток воздуха мимо радиатора, что дает на выходе из воздуховодов холодный воздух.

Дополнительные советы

Автомобиль Лада Калина по отзывам многих автовладельцев признан одним из самых теплых автомобилей отечественного производства. В автомобиле зимой очень тепло, салон равномерно прогревается и задним пассажирам в автомобиле комфортно, так как горячий воздух от печки подается в ноги задних пассажиров в полном объеме и не «теряется» в воздушных тоннелях вентиляционной системы как в автомобилях 2109 и 2110.

Если однажды в салоне автомобиля Lada Kalina стало прохладно, а из печки вместо привычного горячего воздуха начал дуть холодный воздух значит возникли неполадки в системе охлаждения двигателя автомобиля. Нарушение работы системы охлаждения может стать причиной перегрева двигателя до критических температур и привести к серьезной поломке двигателя. Воздушная пробка может стать причиной многих проблем в системе охлаждения автомобиля Lada Kalina. Перед удалением пробки в первую очередь рекомендуется проверить всю систему охлаждения двигателя автомобиля (СОД), так как причиной неэффективной работы СОД и холодной печки может быть не только воздушная пробка в системе, но и поломка или деформация крыльчатки помпы, перегибы патрубков, не полное открытие термостата. Только после проверки всей системы охлаждения стоит приступать к удалению воздушной пробки.

Признаки воздушной пробки в системе охлаждения двигателя

Воздушная пробка создает в системе охлаждения препятствие, из-за которого антифриз или тосол не может циркулировать и равномерно охлаждать работающий двигатель.

Причины появления воздушной пробки в СОД (системе охлаждения двигателя):

— Воздух может попасть в систему при замене или доливе охлаждающей жидкости.

— В системе охлаждения двигателя есть подсос внешнего воздуха из-за слабого обжатия пластиковых штуцеров, неподтянутых хомутов, подтекающего радиатора, нарушения герметичности помпы и неисправного клапана крышки расширительного бачка. Одним из признаков пробки в СОД является журчание охлаждающей жидкости (ОЖ) под панелью приборов при прогреве двигателя.

Для удаления пробки нужно ослабить хомут и снять трубку 3 или 22 с подогрева дроссельного узла

— Пробило прокладку головки блока цилиндров (ГБЦ). В результате пробоя видна течь охлаждающей жидкости из-под ГБЦ. Из-под головки блока цилиндров вырываются выхлопные газы, видно бурление тосола, образование эмульсии в расширительном бачке, белый пар в выхлопе автомобиля.

Воздушная пробка в СОД может образоваться как в малом, так и в большом круге циркуляции. Недостатком СОД Калины является расположение расширительного бачка в большом круге. В результате пока термостат не откроется полностью выгнать воздушную пробку сложно. Поэтому в холодное время года помогает «газование», в результате которого автомобиль быстрее прогревается, и при достижении двигателем температуры 101-105гр. термостат открывает большой круг циркуляции и воздух выходит в расширительный бачок.

Проводим диагностику

Если за окном холодно, а салон не может нормально прогреться, то нужно проверить работу системы охлаждения, которая имеет непосредственное влияние и на обогрев салона.

С этой целью необходимо открыть капот, и на непрогретом моторе проверить, где находится охлаждающая жидкость.

Если её уровень в бачке располагается между минимальной и максимальной отметками, то всё в порядке. Но, при снижении этого уровня, возможны проблемы с герметичностью системы охлаждения, а это приводит к понижению давления внутри системы. Если проблему не устранить, то печка не сможет прогревать воздух в салоне достаточно эффективно.

Термостат

Это термостат родной Luzar

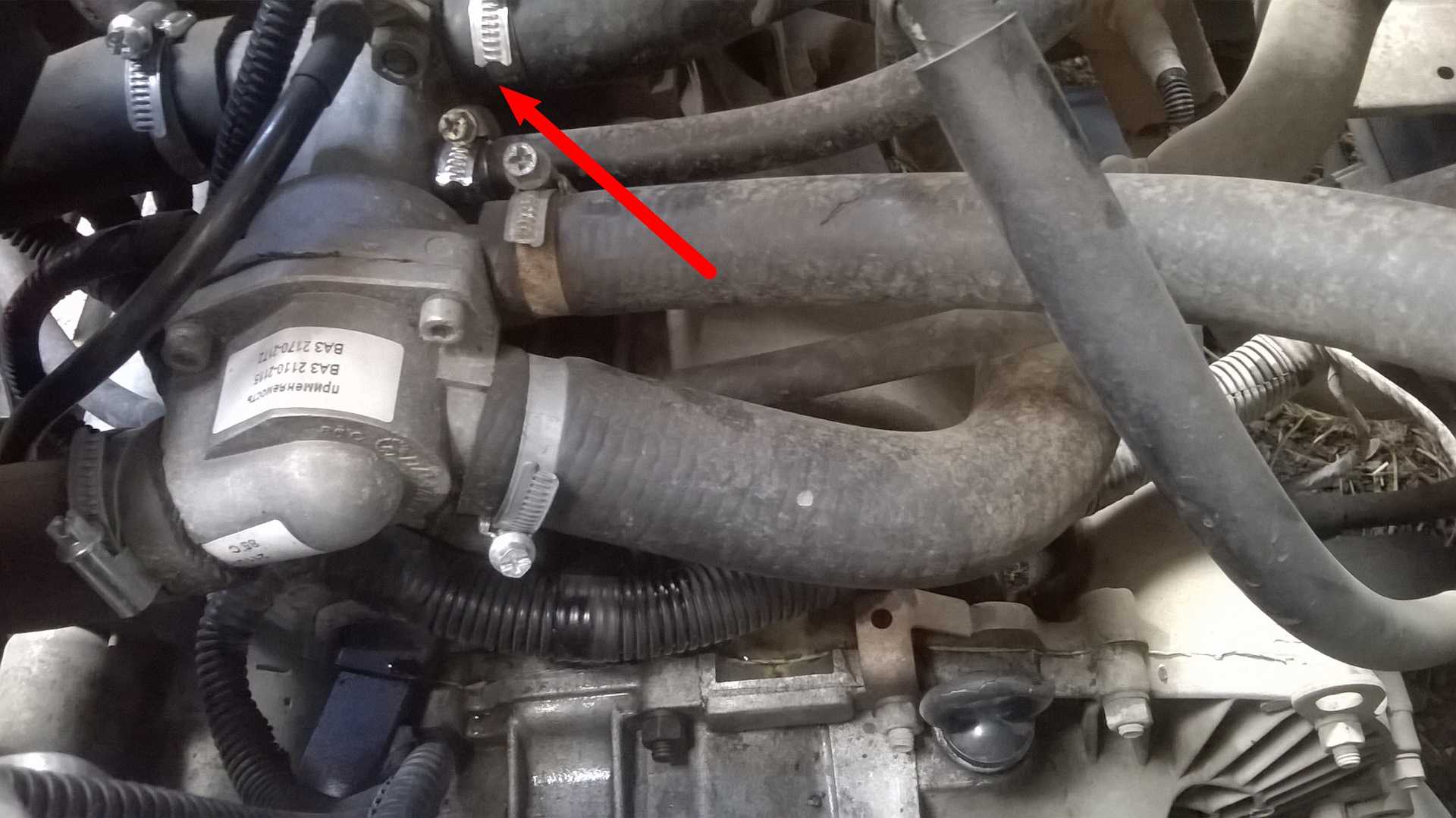

Расположение термостата под капотом

Убедиться в наличии именно этой поломки можно по тому, что машина, пребывая в пробках, начинает очень быстро перегреваться. К тому же, при передвижении по трассе со стабильной скоростью, мотор теряет свою температуру слишком быстро, если говорить о холодном времени года. Впрочем, даже если этих «симптомов» у вашего автомобиля не наблюдается, то это ещё не значит, что термостат работает надлежащим образом. Вполне возможно, что его недоработка заключается только в ощутимых проблемах с отопителем салона.

Для ещё более сложных случаев можно проверить патрубки, которые подключаются к радиатору отопителя. В нормальном состоянии один из них должен быть горячим, а другой — лишь немного теплым. Если же второй из патрубков очень холодный, то это укажет на то, что в вашем автомобиле забился печной радиатор.

А для наиболее экстремальных ситуаций, когда ничего из вышеназванного не помогает, а за окном очень сильные морозы, то можно просто перекрыть радиатору доступ воздуха любым плотным предметом, вроде картона или же пластика.

Если же система охлаждения Лада Гранта работает надлежащим образом, то причина плохой работы печки может заключаться в особенностях функционирования заслонки регулятора температуры воздуха.

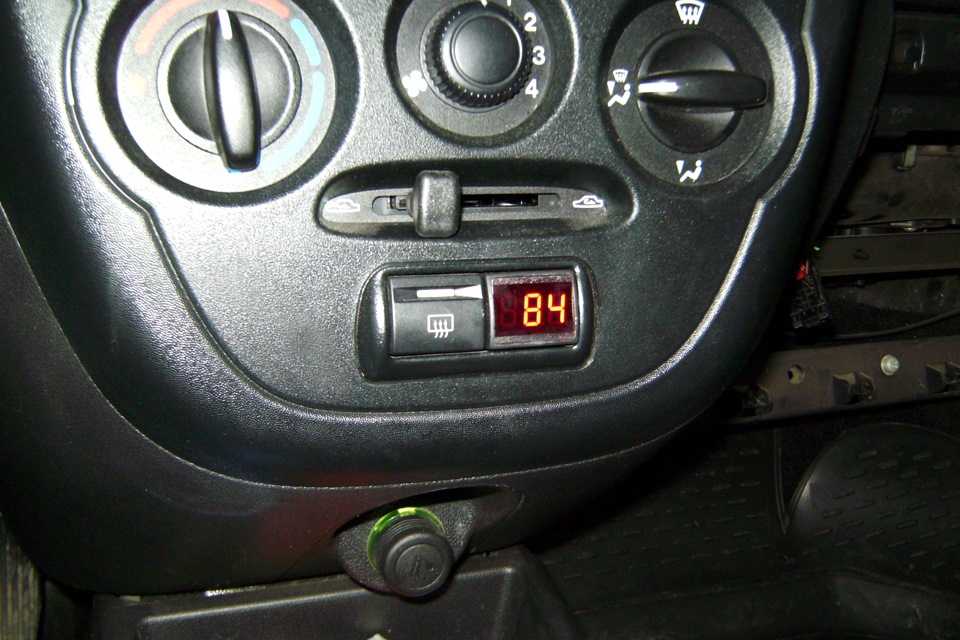

Регулятор температуры выдуваемого воздуха (может быть неисправным как ползунок, так и тросик с механизмом, на который регулятор передаёт натяжение)

Блок предохранителей обозначен стрелочкой

Проследите и за тем, включается ли в работу вентилятор отопителя. Если он остаётся недвижимым, то необходимо проверить, в каком состоянии находится 30А предохранитель. Его можно узнать по зеленому окрасу и индексу F4 (на картинке выше). Находится он в дополнительном сосредоточении силовых предохранителей. Оно располагается под капотом, недалеко от расширительного бачка системы охлаждения.

Если с этим предохранителем всё в порядке, то, скорее всего, проблема заключается в самом электрическом моторчике вентилятора. Добраться до него можно только через специальное отверстие, которое станет доступным после демонтажа крышки бардачка.

Если вентилятор работает на максимальной скорости, а воздух плохо поступает в салон, то проблема в забитом салонном фильтре, его необходимо прочистить, а лучше заменить.

Резисторный блок

Существуют случаи, когда вентилятор охлаждения постоянно работает, тем самым не давая температуре охлаждающей жидкости выйти в рабочие пределы. Иными словами, охлаждающая жидкость, которая должна обогревать радиатор отопителя холодная, и радиатор не может отдавать тепло.

Данная проблема возникает из-за того, что первые модели Гранты не были оснащены указателем температуры двигателя, и водитель начинал движение на не прогретом двигателе. Особенно это заметно, когда поездки короткие.

Распределение воздуха отопителя/кондиционера и вентиляции ЛАДА Гранта

Рис 1: Распределение потоков воздуха из дефлекторов и воздуховодов системы отопления (кондиционирования) и вентиляции салона ЛАДА Гранта. В салоне расположены следующие элементы распределения потоков воздуха:

сопла обдува стекол передних дверей;
боковые сопла подачи воздуха к водителю и пассажиру на переднем сиденье или на стекла передних дверей;
сопла обдува ветрового стекла;
центральные сопла подачи воздуха в салон;
воздуховоды подачи воздуха к ногам пассажиров на заднем сиденье;
воздуховоды подачи воздуха в зону ног водителя и переднего пассажира.

Количество, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления системой.

Элементы системы отопления Лада Гранта

Для проверки установленного радиатора нужно завести мотор машины и включить печку, оставив ее включенной примерно на тридцать минут (можно на несколько меньший срок). Затем мотор глушат и ждут момента охлаждения мотора, после чего нужно заглянуть в расширительный бачок и проверить уровень антифриза (в норме его уровень не должен уменьшиться).

Радиатор печки

Замена печки Лада Гранта выполняется в соответствии с технологическим регламентом завода-изготовителя. Но опытные автолюбители предлагают свои схемы замены этого устройства, успешно используемые при проведении ремонтных работ. Сначала необходимо расчистить пространство под капотом автомобиля: отвернуть клеммы и болты крепления аккумулятора и снять его, убрать патрубки дроссельного узла, воздуховодов, демонтировать воздушный фильтр. После этого можно слить антифриз из системы охлаждения двигателя.

Работы в салоне начинаются с демонтажа декоративного кожуха ручника: нужно отвинтить два самореза и освободить крепление тоннеля со стороны водителя и пассажира. Теперь необходимо снять педаль газа, открутив три болта и отсоединив контактную группу. Затем следует вынуть палец крепления педали тормоза и надавить на нее, освобождая место для проведения дальнейших работ. Для доступа к радиатору печки снимите пластиковую боковую крышку торпедо. Чтобы демонтировать теплообменник, отрежьте патрубки в двух местах.

Отсеченную часть труб следует вытащить в подкапотное пространство, затем отогнуть педаль тормоза и вытянуть старый радиатор в салон. После установки нового теплообменника его патрубки просовываются в салон со стороны подкапотного пространства, надеваются на патрубки радиатора и надежно поджимаются новыми хомутами. Дальнейшая установка снятых частей происходит в обратном порядке. Затем устанавливается аккумулятор и заливается охлаждающая жидкость.

Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.

Штатное месторасположение — центральная часть торпедо салона автомобиля.

Установка спроектирована так, чтобы не искажать фактические температурные показания.

Патрубки
