Планшет в автомобиль вместо магнитолы 2 din

НАВИГАЦИЯ

Самое очевидное применение планшетника — в качестве навигатора. На любой можно устанавливать неограниченное количество навигационных программ (практика показывает, что одни лучше работают в глубинке, другие — в мегаполисах). Пользователи городских «поводырей» оценят возможность подключения к Интернету по сотовой линии: можно подкачивать информацию о пробках.

А вот на законный вопрос: что же удобнее использовать для навигации, iPad или HTC, — ответить сложно. С одной стороны, на экране «яблочного» компьютера помещается больше информации, с другой — здоровенная панель изрядно ограничивает обзор. Более компактный «тайванец» в машине почти не мешает. Но разглядывать картинку на нем сложнее, приходится больше напрягать глаза и отвлекаться от дороги.

Способы установки

Установить планшет в автомобиль можно такими методами:

  • С помощью держателя. Существует множество креплений. Их устанавливают на панель спереди, стекло, потолок.
  • Планшет вместо магнитолы. Такой способ предполагает надежность и качество монтажа. На это понадобится больше времени и навыков, как монтировать устройство. К тому же все будет выглядеть эстетично, поскольку кабели будут спрятаны.

В первом случае понадобится только держатель для планшета. Устанавливать его просто — нужно действовать по инструкции к фиксатору. Затем остается закрепить планшет в автомобиле. Такой метод простой и быстрый, но специалисты советуют воспользоваться вторым вариантом. Из инструментов понадобятся: ключи и отвертки, паяльник, изолента, дрель, нож. Также нужно приобрести усилитель, рамку, адаптер, кабели.

Подключить планшет к автомагнитоле допускается исключительно в разъем 2 din. Понадобится прибор с диагональю 7-10 дюймов.

Отсюда следует, что установка планшета в автомобиль не всегда допустима.

Например, iPad не получится подключить в машине. Это связано с техническими характеристиками устройства. Кроме того, нужно задуматься о покупке усилителя, т. к. планшеты предназначаются для работы с наушниками. Каналов должно быть такое же количество, как и колонок.

Чтобы звучание было качественным, рекомендуется установить планшет, подсоединив к усилителю. Если нужно сэкономить, то можно подключить планшет к магнитоле. Используется та, что уже присутствует. Можно сделать магнитолу своеобразным усилителем.

Оставлять усилитель рекомендуется в багажном отделении, но можно и под креслами. После его установки нужно убрать магнитолу. Затем следует протянуть кабель от аккумулятора к усилителю. К прикуривателю либо магнитоле не стоит его подсоединять, иначе есть риск замыкания.

Требуется подключить кабель с плюсом через предохранитель с использованием специального фиксатора. Установка предохранителя осуществляется возле аккумулятора, так что он будет защищен. Чтобы продлить кабели дальше из пространства под капотом, нужно сделать в щитке отверстия. Используют уплотнители из резины.

Чтобы подсоединить динамики к усилителю, необходимы акустические кабели соответствующей длины. Когда устройство соединено с ними, приступают к подключению к планшету. Для этого применяют провод RCA. Чем дороже он будет, тем лучше звучание. Цепь аудиосигнала требуется экранировать, чтобы предотвратить дефекты звучания.

Установка планшета в авто осуществляется следующим образом:

  1. Устанавливать планшет в специальный закрепленный планшетник. Могут понадобиться доработки в зависимости от используемой рамки. Например, иногда нужно сделать дырки для разъемов питания, звука, кнопки включения.
  2. Проложить кабель к предохранителю. Чтобы подключение планшета было правильным, требуется найти отверстие, где возникает напряжение, когда поворачивается ключ зажигания. Отыскать ее не сложно с помощью мультиметра. Необходимость в таких действиях связана с тем, что тогда планшет не будет разряжать аккумулятор, когда транспортное средство стоит.
  3. Провод с плюсом соединить с найденным разъемом. Для этого используют специальный переходник. Кабель с минусом нужно подключить к массе. С этими же проводами нужно соединить разъем, через который будет идти питание адаптера для планшета.
  4. Т. к. усилитель уже поставлен, то остается соединить его кабелем с разъемом 3.5 mini-jack.

Нужно проверить, как работает система, и можно приступать к настройке устройства под собственные предпочтения.

Автомобиль ценят в первую очередь за его надежность и мощность, а не за электронную начинку. Но время идет, магнитолы напоминают полноценный компьютер со встроенным навигатором и плеером. Владельцы более старых авто тоже хотят модернизировать своего «стального коня». И сделать это можно при помощи планшета, который заменит автомагнитолу.

Вот несколько причин выполнить такой «апгрейд»:

  • Наслаждаться музыкой будет еще удобнее, вы сможете быстро переключаться между дорожками, создавать плейлисты;
  • Во время простоя в пробках вы сможете поиграть в приложения, посмотреть видео или обновить свои страницы в интернете;
  • Полная персонализация – планшет позволяет создать интерфейс по своему вкусу;
  • При подключенном интернете музыку и видео можно воспроизводить в режиме реального времени.

Что касается недостатков, то их всего два. Устройство нужно надежно зафиксировать на приборной панели – это дополнительная работа для водителя. При неаккуратной установке можно повредить проводку. Если вас это не смущает, то можете смело переходить к инструкции по установке планшета вместо магнитолы.

Какой планшет подойдет

Выбор используемого девайса — важный этап перед тем, как установить планшет в авто.

Есть несколько критериев:

  1. Нет необходимости в том, чтобы подбирать дорогой флагман. Вместо магнитолы в авто, вполне подойдет планшет средней ценовой категории, и необязательно от передовых брендов. Но и не стоит покупать очень дешевый гаджет неизвестного китайского производителя.
  2. Диагональ дисплея должна быть небольшой, примерно 7-8 дюймов. Именно такой размер подойдет для стандарта гнезда 2 DIN. Можно взять аппарат и с экраном побольше, но меньше покупать точно не стоит.
  3. Разрешение дисплея должно быть хотя бы в FullHD. Если разрешение будет низким, то водитель, сидящий рядом с девайсом, легко заметит пиксели на экране.
  4. Технические характеристики могут быть не самыми топовыми. Обычно мощный процессор, видеочип и большой объем оперативной памяти, нужны только в играх и определенных приложениях. Играть на гаджете, встроенном в салон машины, не очень удобно, а для воспроизведения музыки, видео и серфинга в сети, подойдет практически любой аппарат.
  5. Обязательно наличие слота для SIM-карты, так как в противном случае, соединения с интернетом не будет. Исключением является лишь ситуация, когда в машине есть переносной Wi-Fi модем, раздающий интернет.
  6. Желательно, чтобы аппарат был с GPS-модулем и ГЛОНАСС-технологией. И то и другое, пригодится для приложений-навигаторов. В противном случае, GPS прием спутника плоховат, так как работает только через интернет.
  7. Для любителей радио советую покупать устройства с радио-модулем. Но это необязательно, так как при желании можно слушать радиостанции через интернет.

Ко всем вышеперечисленным требованиям, подходит хороший планшет от Lenovo — Tab 3 TB3-850M.

Это недорогой гаджет с диагональю дисплея в 8 дюймов. Гаджет поддерживает 4G, ГЛОНАСС, GPS.

Объем оперативной памяти составляет 6 Гб, а постоянная память — 16 Гб. Нынешняя стоимость — примерно 10 тысяч рублей.

Шаг 6: Протаскиваем провода через отверстия в металле

Кроме всего прочего, чтобы получить от батареи к усилителю питание, вам, вероятно, придется просверлить в корпусе автомобиля отверстие. Возможно, вам удастся протолкнуть провод через уже существующее отверстие, но просверлить отверстие в корпусе довольно просто. Там где будет находиться отверстие, вставьте резиновую втулку. Это предотвратит износ провода от трения о металл. У меня есть небольшое отверстие в пространстве для ног пассажиров. Кабель питания для усилителя проходит через отверстие, непосредственно под ковром, через отверстие в ковре под сиденьем и идёт к усилителю.

Как установить

Для установки планшета используются 2 метода:

  • Крепление при помощи кронштейна, который размещается на панели приборов или лобовом стекле. Способ подходит для выполнения работ своими руками, требуется провести дополнительные кабели, соединяющие оборудование с электрической схемой машины и усилителем.
  • Врезка изделия на место штатной магнитолы. Владельцу автомобиля потребуется частично переделать детали, установленные на центральной части панели приборов. Метод позволяет убрать соединительные шнуры и избежать применения кронштейнов, которые ухудшают обзор при управлении автомобилем.

Выбор места и держателя

Многие владельцы устанавливают планшет вместо магнитолы поверх экрана головного устройства, смонтировав кронштейн на присосках к панели приборов. Для повышения надежности фиксации допускается установка переходного элемента на винтах, которые вкручиваются в пластиковые рамки. Перед прикручиванием следует демонтировать элементы, а затем убедиться в отсутствии электрической проводки или воздуховодов под местом расположения накладки. Кронштейн может фиксироваться и на решетке центрального дефлектора системы вентиляции и отопления.

Допускается закрепить планшет в автомобиле на нижней части лобового стекла или на потолочной консоли. Недостатком метода является снижение зоны обзора, поскольку планшетный компьютер перекрывает часть ветрового стекла. Если планшет предназначен для пассажиров, размещенных на заднем ряду сидений, то оборудование крепится ремешками на подголовнике водительского или пассажирского кресла. Существуют специальные готовые решения, позволяющие интегрировать экран планшета в корпус подголовника.

Инструменты и оборудование

Набор инструмента, необходимого при установке планшетного компьютера:

  • инструмент для демонтажа элементов декора салона (отвертки, гаечные ключи, набор головок Torx);
  • аккумуляторная дрель и набор сверл для обработки пластика (диаметр — 2-5 мм);
  • инструмент для зачистки кабелей от изоляции;
  • металлические трубки для соединения шнуров;
  • паяльная станция.

Комплект оборудования зависит от выбранного метода подсоединения. Если владелец сохраняет штатное головное устройство, то кроме самого планшета потребуется приобрести монтажную рамку, адаптер питания и комплект соединительных шнуров. Если планируется переделка панели приборов с удалением магнитолы, то дополнительно необходим усилительный блок с коммутационными кабелями и кронштейны для крепления узла в салоне автомобиля.

Монтаж усилителя

Место для монтажа автомобильного усилительного блока должно обеспечить вентиляцию устройства. Узел размещается под сидением пассажира, на удалении от вентиляционных каналов и штатной проводки.

Корпус изделия крепится при помощи кронштейнов, к разъемам прокладываются кабели от планшетного компьютера. Акустические выходы усилителя соединяются громкоговорителями специальными шнурами с металлическим экраном, предотвращающим искажение сигнала электромагнитными волнами.

Установка планшета пошагово

Алгоритм установки планшета в автомобиль:

  • Перед тем как поставить взамен музыки планшет, необходимо подогнать переходную рамку, которая разместится вместо 2 DIN магнитолы. Если оборудование устанавливается в дополнение к проигрывателю, то доработка не требуется.
  • Провести питание от блока предохранителей или от штатных колодок. Соединить шнур с разъемом на планшетном компьютере.
  • Подсоединить заранее проложенные кабели от усилительного блока.
  • Протестировать работоспособность системы.

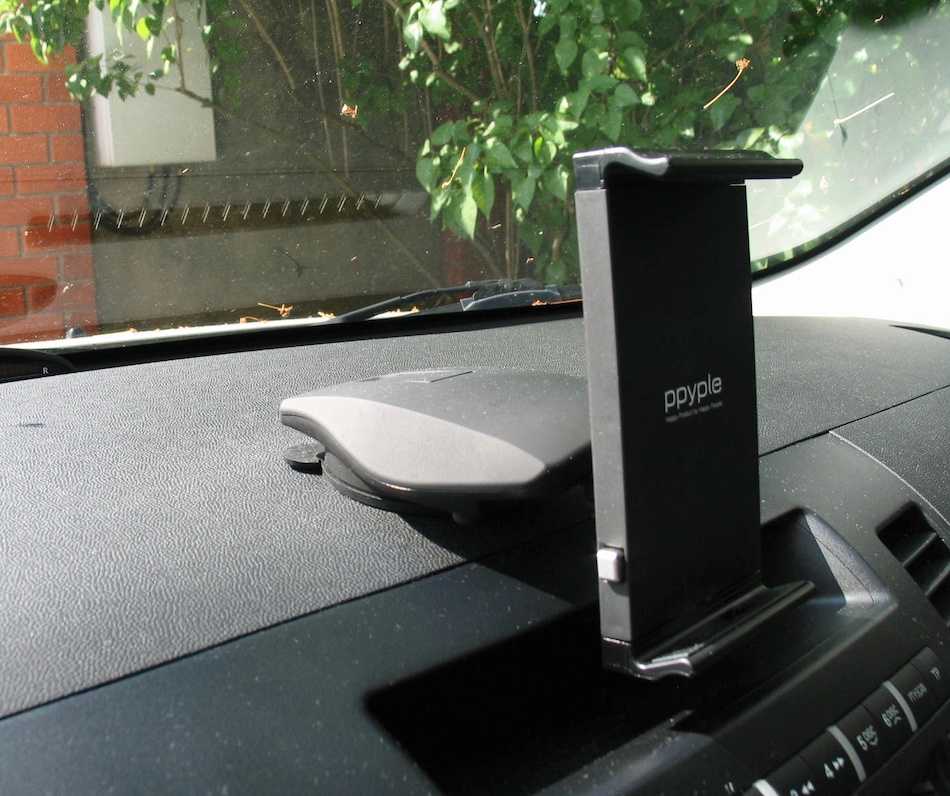

Держатель Ppyple Dash-NT

Универсальный держатель для планшета до 10-11 дюймов в машину на торпеду или лобовое стекло

Заслужил внимание пользователей iPad. Изготовлен из высокопрочного пластика

Диапазон температурного режима эксплуатации -20°C +70°С. Удобен в использовании, так как позволяет вставлять планшет в зажим одним движением руки. Поставка вращается во всех плоскостях. Имеет функцию выдвижения вперед, правда, всего на 2 см. Изготовитель PPYPLE INC (Южная Корея).

Держатель Ppyple Dash-NT

Таблица 7. Характеристики Ppyple Dash-NT

Материал ABS пластик
Вес (г) 290
Диагональ моб. устройства (мм) 4″-11″
Ширина моб. устройства (мм) 123-190
Способ крепления планшета / смартфона Механический зажим, вакуумный крепеж
Цена на «Яндекс.Маркет» (руб.) 1 890

Большинство пользователей поставили девайсу оценку 5 звезд. Держатель качественный, вакуумная липучка плотно прилегает. Некоторые отмечали, что крепеж не отклеивался всю зиму, даже в суровые морозы. Перед установкой место прилегания рекомендуется очистить от пыли и обезжирить. Тогда планшет, смартфон или айпад не спикируют в ноги.

Основная причина плохой адгезии липучки — силикон. Владельцы ухаживают за торпедой различными чистящими составами на основе силикона. Смыть его очень сложно, поэтому липучка не держится. Перед установкой девайса необходимо обезжирить контактную поверхность.

Обзор

Недавно заходила на Али и цены на них упали до 18 тыс. Мультфильмы можно смотреть с дисков или флешки, так как это и DVD проигрыватель, и планшет. Плюс в комплекте идут беспроводные наушники, которыми можно воспользоваться как по ик-порту, так и подсоединить с помощью шнура, пульт-джостик и диск с игрушками. Так что старший иногда рубится в «танчики» или стрелялки. Они, конечно, элементарные и графика средняя, но сыну нравится.

Посылка шла до Ямала около трех недели. Точнее дошли они где-то за две, но так как доставка была курьерская, а муж работает не в городе, привезли ее где-то через неделю после прибытия. Все было хорошо упаковано, но супруг все равно, так как все-таки плееры дорогие, открывал все на камеру. Перестраховался… Все дошло в полном порядке, инструкция по эксплуатации прилагается, но ее нет на русском, поэтому – бесполезная вещь.

Варианты подключения

Сложностей с тем, как из планшета сделать полноценный навигатор, нет. Смысл в том, чтобы разместить устройство в удобном месте в салоне, запустить соответствующую программу и отправиться в путь.

Но важно понимать, что некоторые программы настроены на работу через спутник, а другие с помощью GPS. При этом всё чаще встречаются планшеты, способные работать как через спутниковую связь, так и через мобильный Интернет

Бывают случаи, когда Интернет в планшете присутствует, а вот модуля GPS нет. Тогда возникает необходимость настроить в таком планшете полноценный навигатор. И есть 2 варианта, как это сделать.

Для начала включаем само устройство, лезем в настройки, либо же читаем инструкцию

Важно убедиться, что на планшете действительно нет GPS модуля, а потому использовать его как спутниковый навигатор не получится

Чтобы включить связь между отдельным модулем GPS и планшетным компьютером, есть такие варианты:

  1. Через Bluetooth. Включите сам планшет и активируйте модуль. Убедитесь, что на планшете активный значок Bluetooth. Теперь нужно дождаться, когда устройства обнаружат друг друга и можно будет выполнить соединение. Зачастую требуется ввести пароль, тем самым дав разрешение на подключение. Это позволяет создать прочное соединение и превратить планшет в полноценный навигатор, уже с GPS системой.
  2. Через USB. Объективно первый вариант проще. Но иногда подходит лишь второй способ. Тут потребуется скачать специальную программу. Самой популярной является USB GPS 4Droid. После запуска софта нужно поставить галочку Start Stop GPS. Это позволит соединиться с модулем. Для подтверждения соединения вводится код, который обычно наносится на корпус GPS модуля. Теперь нужно зайти в раздел на планшете для разработчиков и выбрать пункт «Фиктивное местоположение». Всё, теперь можно запустить навигационную программу, и она должна работать через GPS модуль.

Какую именно программу использовать, решать автомобилисту

Кто-то привык к определённому софту, другим не принципиально важно, какая программа будет указывать им путь. Главное, чтобы она делала это корректно и правильно

Как установить планшет в машину

Есть два метода, как прикрепить планшет в машине. Первый очень простой. Есть масса автомобильных креплений для автомобиля. Монтируются они на панели, на потолке и даже на стекле присосками. Стоят они от $20, но качеством особо не отличаются.

Есть второй вариант – качественный. Можно сделать крепление для планшета в автомобиле своими руками. Можно найти в интернете кучу схем, можно придумать что-то своё – без разницы. Но помните о вибрации, ударах и прочих физических явлениях. Не забывайте о защитной пленке. Для планшета в машине подойдет такая защитная пленка, которая рассеивает блики и делает работу с планшетом в солнечную погоду намного удобнее.

Самый лучший способ – закрепить планшет на месте, предусмотренном для магнитолы. Это будет более привлекательно, но главное эргономично и удобно для водителя. Так как закрепить планшет в машине на месте магнитолы, если модель нужно заряжать, на нём есть боковые кнопки включения и громкости, вход для флешки и пр.? Да, придётся немного повозиться, но оно того стоит.

Встраиваем планшет в автомобиль

  1. Максимум, что может понадобиться:
  2. Разъёмы типа «Колокольчики», они же — «Тюльпаны».
  3. Кнопки короткого замыкания (которые замыкают контакт только при нажатии)
  4. Удлинитель USB.
  5. Зарядное устройство USB около 2 A для прикуривателя.
  6. Разъём COM (в идеале).
  7. Самые дешёвые наушники.
  8. Провод с самым маленьким сечением (2 метра).
  9. Кулер. Желательно брать подороже с подшипником, чтобы не было шума.
  10. Термоклей с пистолетом.
  11. Маленький паяльник.
  12. Суперклей.

Внимание: В машине должен быть усилитель на 4 канала

Технология установки планшета в автомобиль

Для начала сделайте разметку на панели, где будет установлено устройство. Для этого можно использовать просто заднюю крышку устройства. Желательно сделать так, чтобы панель полностью закрывала боковые грани планшета. Потом выпилите отверстия для вашей модели и будущих кнопок и выходов. Можно, конечно ограничиться только кнопкой включения, но намного удобней и красивей будет, если на панели будет выход USB и кнопки громкости. Последние можно вообще не выводить, выставив на устройство максимальную громкость.

Разберите планшет. Посмотрите в интернете, как разбирается именно ваша модель, так как иногда могут быть секреты и пр. Также желательно скачать схему своего устройства, чтобы долго не искать нужные контакты. Теперь очередь за паяльником. Припаяйте удлинитель USB; второй конец может быть как в бардачке, так и вмонтированным в панель, при помощи клеевого пистолета.

Теперь очередь за звуком. Здесь всё просто. Чтобы не паять ничего на планшете, возьмите дешёвые наушники и отрежьте головные телефоны. Вставьте Jack в выход на наушнике в планшете, а отрезанные провода припаяйте к купленным тюльпанам и вставьте в усилитель.

Последней можно вывести кнопку включения/блокировки и кнопки громкости. Используйте самый тонкие провода для этого. С питанием можно исхитриться, если в планшете предусмотрен отдельный разъём для зарядки. Если же устройство заряжался при помощи шнура USB, то придётся паять.

В идеале используется разъём COM (папа), к которому припаиваются все провода от кнопок, наушников, разъёмов. В автомобиле производится аналогичное подключение к разъёму COM (маме). Делается это для быстрого монтажа/демонтажа устройства.

Для лучшего охлаждения, прикрепите супер клеем к планшету кулер, которые можно подключать к аккумулятору даже напрямую. В крышке предварительно нужно сделать отверстия для обдува и для выхода воздуха.

Установка планшета Asus Nexus 7 вместо магнитолы в Ладу Гранта

Штатная магнитола ММС меня не устраивала своим бедным функционалом, решил её продать.

Последние 3 месяца все выглядело вот так, но жутко не хватало навигации и просмотра видео в хорошем качестве. Магнитола уже обрела нового хозяина…

Давно были мысли о том, что бы поставить планшет в качестве головново устройства, решил воплотить в жизнь. Купил самый оптимальный планшет, на мой взгляд.

Asus Nexus 7 (2013) 16Gb Wi-Fi

В первом варианте думал подключить планшет через AUX к магнитоле…

Получилось бы очень геморно, магнитолу пришлось бы прятать в скрытую полость торпеды и что то придумывать как ей управлять.

Если планшет напрямую подключить через (Jack 3.5) к усилителю, громкости не хватает, сигнал идет слабый. Посидев пол дня в интернете наткнулся на очень интересную приблуду,

предварительный усилитель BM2118

В конечном итоге нарисовалась вот такая схема

В процессе подключения и тестирования системы оказалось, что предусилитель который я купил (BM2118) издает жуткий фон в колонках при включении зарядки планшета, поэтому решил использовать двухканальный потенциометр…

Окончательная схема подключения

Ну и все по порядку …

Так оно было изначально…

Снял консоль со всем навесным и пошел домой, строгать, пилить и шкурить))))

Долго думал как срезать ненужный пластик с консоли, пытался пилить ножовкой по металу, резать расколенным ножом… Пластик очень жесткий, пришлось по старинке насверлить кучу отвертий и срезать концелярским ножом…

По началу тяжело

Срезал ножом лишний пластик…

Процесс сбора системы

Сначала надо выбрать место, куда монтировать усилитель. Многие устанавливают его в багажник, но это трудоемкий процесс, т.к. придется протягивать провода и сверлить дополнительные отверстия. Есть еще одно место для усилителя – это место под пассажирским сиденьем. В таком случае провода можно спрятать за обшивкой салона.

Еще одним важным моментом является выбор качественных разъемов, а также экранированных проводов. Их стоимость обойдется автолюбителю дороже, но качество звука в итоге порадует. Тогда во время переключения скоростей или при прогазовке, а также иных моментах управления автомобилем не будет проявляться подавление звука посторонними шумами.

Приступаем к сборке пошагово:

  1. Снизу торпедо снимаем защиту, чтобы иметь возможность протянуть к аккумулятору необходимые провода. Если в автомобиле отверстие, ведущее в подкапотное пространство отсутствует, то его нужно проделать. Чтобы провода не перетирались, на отверстие ставится резиновая муфта.
  2. Идущий от усилителя шнур на питание нужно замкнуть на аккумулятор.
    Далее два шнура вместе с усилителем подсоедините на адаптер. Здесь для удобства можно использовать пайки с термоусадкой. На динамики нужно замкнуть другие концы адаптера.
  3. Подключение планшета производится стерео-мини кабелями для RCA (красный и белый провода). Чтобы не сажать аккумулятор, на самом блоке предохранителей нужно выбрать тот провод, по которому не проходит ток.
  4. В гнезде, предназначенном под магнитолу, размещается планшетный ПК.
  5. Зафиксировать крепеж можно герметиком или эпоксидкой. Только не перепутайте крепеж с самим планшетом, потому как его таким способом фиксировать нельзя.

Теперь планшет готов к использованию. Если нет желания устанавливать дополнительное программное обеспечение, то смело пользуйтесь тем, что есть. Тем, кто желает более комфортного управления планшетом во время езды, можем порекомендовать приложения Tasker для Android

После его установки на выключение или включение автоматизируется, что освобождает водителя от лишних касаний и не рассеивает его внимание

Сегодня существует и много других полезных приложений и плагинов для тех, кто за рулем пользуется встроенным планшетом. Но выбрать их каждый должен сам под себя.
