Раздатка уаз 469

Возможные поломки и диагностика

Ниже приведено описание основных поломок раздаточных редукторов:

  1. Повреждение или естественный износ резиновых сальников, приводящие к течи масла из картера. Шестерни, работающие в условиях масляного голодания, изнашиваются. Попадающие в подшипники и в пятно контакта между зубьями частицы металла ускоряют износ трущихся поверхностей. Течь масла заметна при визуальном осмотре раздаточной коробки.
  2. Механические повреждения деталей влияют на шумность работы агрегата. Поврежденные шестерни самопроизвольно выходят из зацепления. При этом потеки масла могут отсутствовать.
  3. Разрушение подшипника качения приводит к появлению хрустящих металлических звуков; при сильном износе происходит заклинивание валов.
  4. Раздаточный редуктор Dymos оснащен электронным контроллером, который выводит информацию о неисправности. При одновременном включении индикаторов 4H и 4L и надписи 4WD Check необходимо провести диагностику агрегата. Повышенная шумность при работе указывает на растяжение металлической цепи, передающей крутящий момент.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

  1. Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
  2. 1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
  3. Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

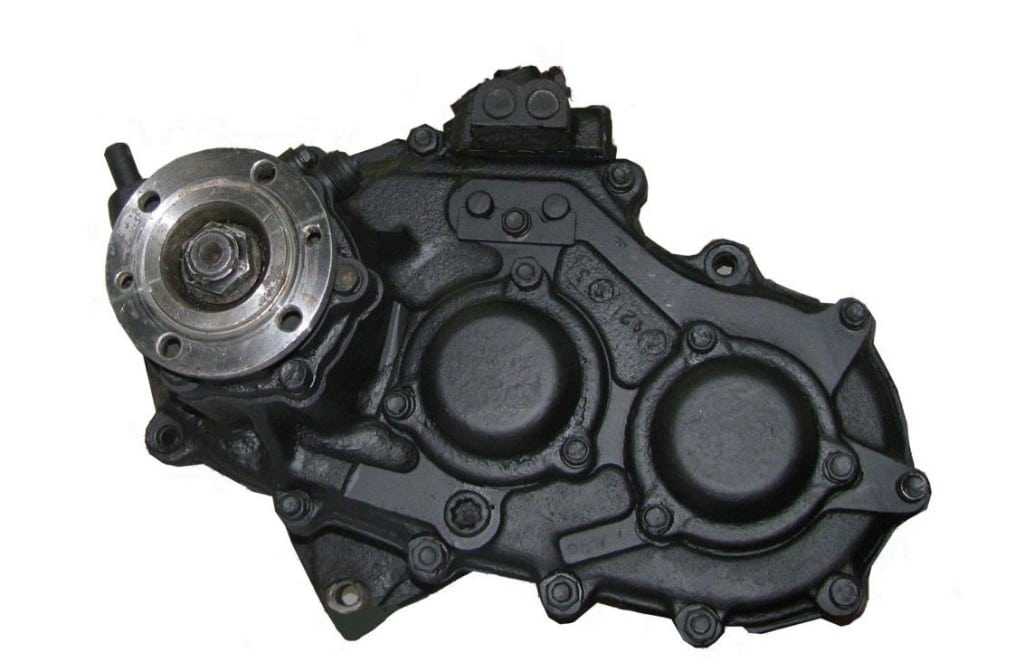

Корпус раздаточной коробки

Картер раздаточной коробки для авто УАЗ 469 отливается из чугуна. В плоскости корпуса находится разъем, перпендикулярный к осям валов. Два трубчатых штифта определяют взаимное расположение корпусных половинок. Обрабатывают картер механическим способом в сборе с крышкой. Из-за этого они по отдельности не взаимозаменяемы.

Сверху на картере есть люк. Он закрыт крышкой. При необходимости сюда устанавливается механизм отбора мощности. Центрируют РК на КПП по двухрядному радиально-упорному подшипнику через промежуточный стакан. Между двумя коробками находятся пластина подвески и герметизирующие прокладки.

Картер РК собирается из двух половинок. Чтобы предотвратить вытекание масла, циркулирующего в полостях раздаточной коробки во время ее работы, между ними устанавливается герметизирующая прокладка. В местах установки валов, которые выходят наружу из корпуса, помещены сальники. Они надежно удерживают смазочные материалы внутри агрегата при движении автомобиля.

Работа раздаточной коробки, шестерен и валов сопряжена с повышенными нагрузками. Во время преодоления препятствий, когда задействованы все механизмы, металлические детали нагреваются. Масляная субстанция внутри корпуса испаряется, в полостях скапливаются газы.

Во избежание разгерметизации, с целью вывода вредных скоплений из картера наружу, производитель предусмотрел установку сверху на корпусе раздаточной коробки специального дыхательного клапана – сапуна. Это устройство обеспечивает сообщение внутренних полостей картера с атмосферой.

Демонтаж скоростной коробки своими руками

Какие нужны слесарные инструменты, чтобы осуществить ремонт КПП? Для осуществления ремонта следует обзавестись целым ремкомплектом. В частности, понадобятся рожковые, торцевые ключи, молоток, отвертки, монтажная лопатка.

Как снять коробку? Чтобы начать процедуру по изъятию КПП следует выполнить следующие действия:

  1. УАЗ становится на смотровую яму.
  2. Сливается трансмиссионное масло (это немного облегчит вес коробки).
  3. В салоне демонтируются сиденья.
  4. Подлежат съему вилка выключения сцепления, рама, кардан, вал спидометра, поддон сцепления, примыкающий к раздатке глушитель. Должна быть снята кулиса.
  5. Раздаточную коробку нужно отсоединить от основной коробки передач. Как правило, раздатку обматывают веревкой и подвешивают.
  6. Все расходные запчасти (болты, гайки и т.д.) отвинчиваются.
  7. Так как коробка передач УАЗ зафиксирована на крепежных элементах, их необходимо открутить и можно снимать со шлицов коробку.

Общая информация

Для начала разберёмся, что это за деталь и зачем она нужна?. Раздаточная коробка является агрегатом, который отвечает за распределение крутящего момента от двигателя машины к несколько-приводным механизмам, а они достаточно часто увеличивают число передач в трансмиссии.

На некоторых автомобилях этой марки устанавливается усовершенствованная мелкомодульная коробка. В такой коробке зубчики шестерёнок включения переднего и заднего моста, зубчики венцов валиков привода переднего, а также заднего моста изготовляются с модулем – 2,5 мм (в других раздаточных коробках – 3,5 мм). Раздаточные коробки можно заменять друг другом, к тому же внешне они абсолютно одинаковы.

Техническое обслуживание

Как и любая другая деталь автомобиля, раздаточная коробка также требует определённого ухода. Итак, необходимое техническое обслуживание:

Проводите регулярную проверку уровня масла, чтобы своевременно замените его

Следует обратить ваше внимание на то, что во время функционирования автомобиля может понизиться уровень масла в коробке передач до 8 мм относительно нижней каёмки заливного отверстия, а также его повышение. В таком случае нет необходимости выравнивать уровень масла, потому как общий объём масла способствует нормальному функционированию обоих узлов.
Регулярно проводите проверку всех креплений;
В случае подтекания масла необходимо обнаружить и устранить причину, а именно заменить вышедшие из строя манжеты, заглушки, прокладки и тому подобное;

Распространённые неполадки и причины их возникновения

Раздаточная коробка УАЗ Патриот

Возможные неполадки с коробкой у машины УАЗ патриот:

  • Поломались зубчики шестерёнок;
  • Подтекает масло через сальники;
  • Гудят раздатки, шумит коробка автомобиля УАЗ патриот;
  • Износились или разрушились подшипники;
  • Самостоятельно выключается пониженная передача.

Теперь рассмотрим причины неполадок раздаточной коробки УАЗ Патриот:

  1. Плохо прикручена раздаточная коробка;
  2. Нарушено крепление двигателя УАЗ патриот;
  3. Низкая качественность деталей, а именно сальников и подшипников;
  4. Долгосрочная езда и использованием неправильно накачанных колёс;
  5. Долгосрочная езда с подключённым передним мостом;
  6. Износилась раздаточная коробка автомобиля УАЗ патриот. Достаточно часто это происходит из-за небольшой качественности или вообще отсутствия необходимого количества трансмиссионного масла;
  7. Огромные перегрузки во время эксплуатации или из-за необходимости, или маленького опыта вождения;
  8. Произведение несвоевременной замены трансмиссионного масла;
  9. Бьется карданный вал. Довольно часто это происходит из-за маленькой качественности вала, нарушения крестовин, разрушения подвесного подшипника или несвоевременная шприцовка;
  10. Использование с маркой трансмиссионного масла не соответствуя назначению или сезону;
  11. Отсутствует смазка в шлицевом соединении карданного вала;
  12. Некачественный тюнинг, а именно ход и длина карданного вала не соответствует внесённым изменениям;
  13. Не очень качественный тюнинг, а именно неправильные передаточные числа трансмиссии.

Небольшие советы по теме раздаточной коробки УАЗ патриот:

Следует обратить ваше внимание на то, что передний мост постоянно должен находиться в выключенном состоянии, кроме крайней необходимости;
Раздаточная коробка не оснащена межосевым дифференциалом, а это оказывает значительное влияние на её время жизни при постоянном или достаточно длительном подключении переднего моста.

УАЗ 469 / Happiness In Darkness › Бортжурнал › Восстановление, сборка — Ремонт КПП ч.18

Болты, крепящие вилки на крышке КПП оказались немного открученными,т.е. крутились от руки. Затянул болты:

Ставим крышку КПП на место:

Включаем 4-ую скорость и смотрим положение вилки,со стороны ручки КПП:

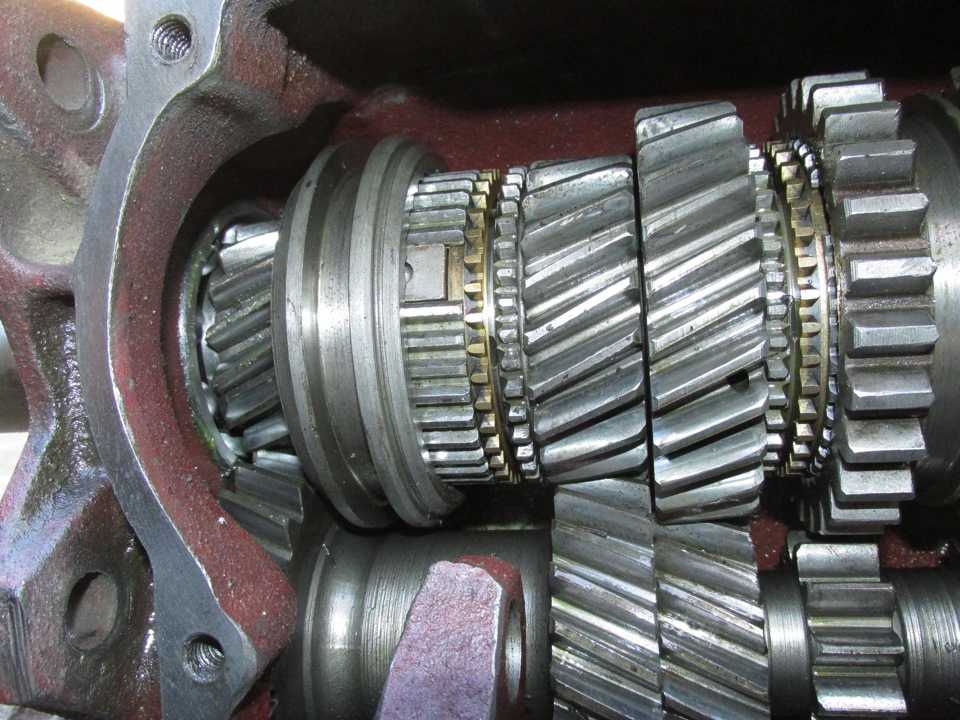

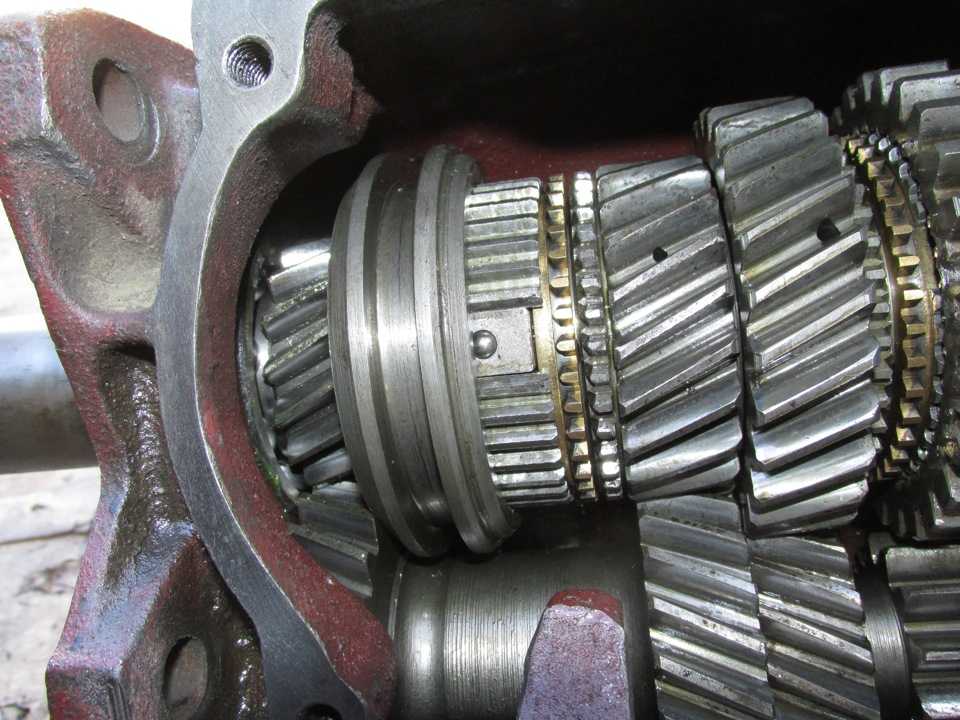

Смотрим положение муфты 3-4 передач и расположение сухарей:

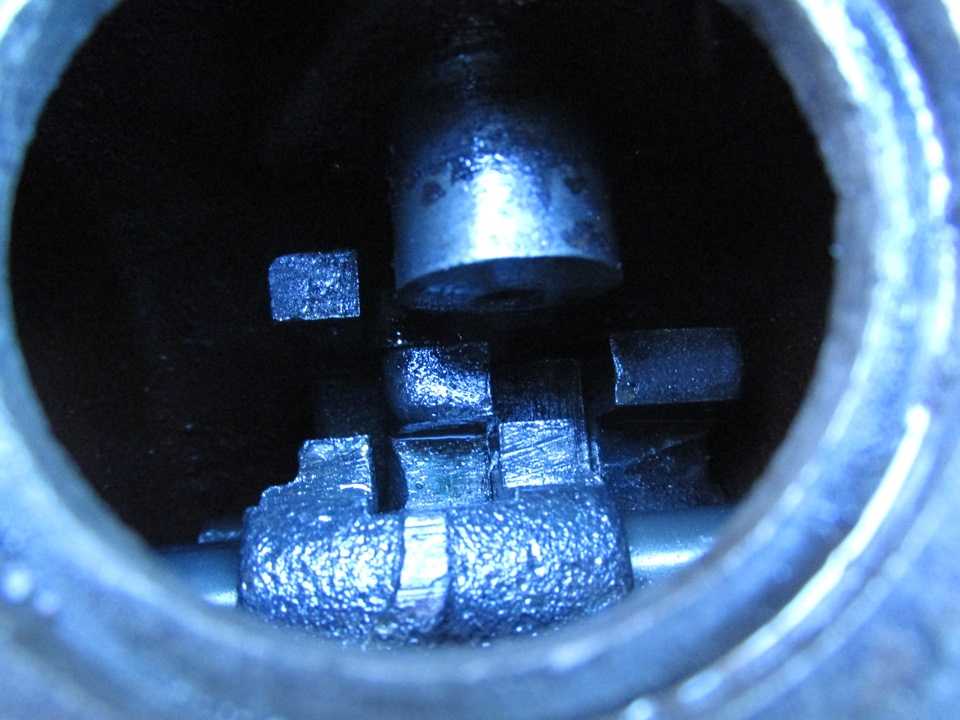

Смотрим положение вилки с внутренней стороны крышки КПП:

Все как-бы нормально, но 4-ую скорость можно включить «Дальше»…

Включаем 4-ую скорость «Дальше» и смотрим положение вилки,со стороны ручки КПП:

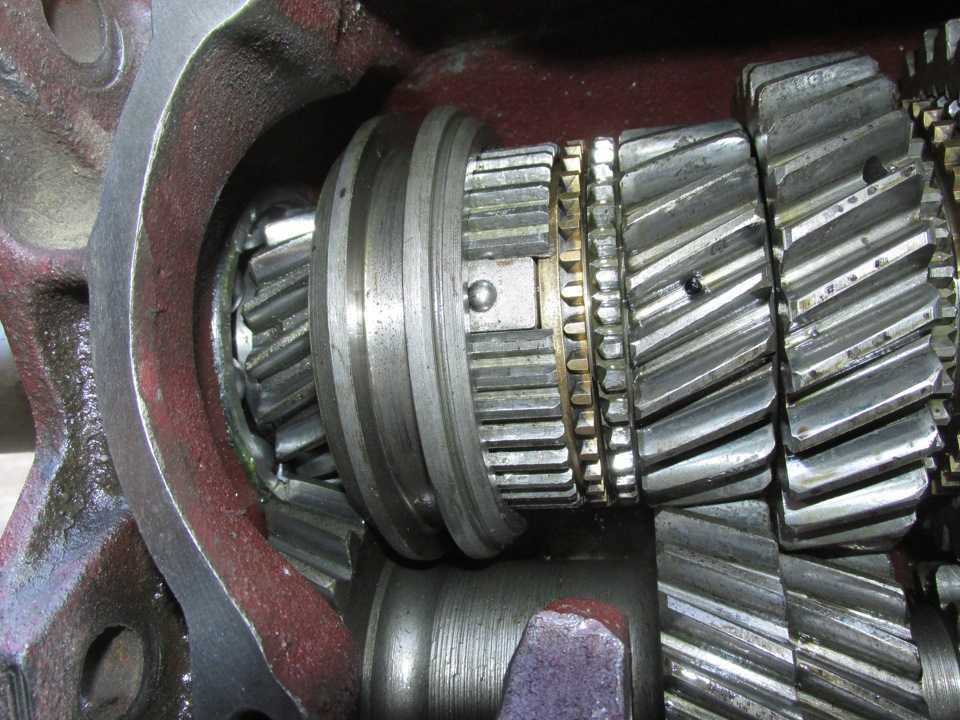

Смотрим положение муфты 3-4 передач и расположение сухарей,при включении 4-ой скорости «Дальше» :

Как видим, муфта продвинулась тоже дальше, т.к. ее ничего неограничивает, и шарики сухарей стали выглядывать из подмуфты… Это и может стать причиной вылезания сухарей,съедания кольца синхронизатора и заклинивания 4-ой передачи.

Смотрим положение вилки с внутренней стороны крышки КПП,при включении 4-ой скорости «Дальше»:

Нужно решать проблему, теперь кажется я понял, что где-то читалпро шайбочки ограничивающие ход вилки, теперь понятно куда ихставить…

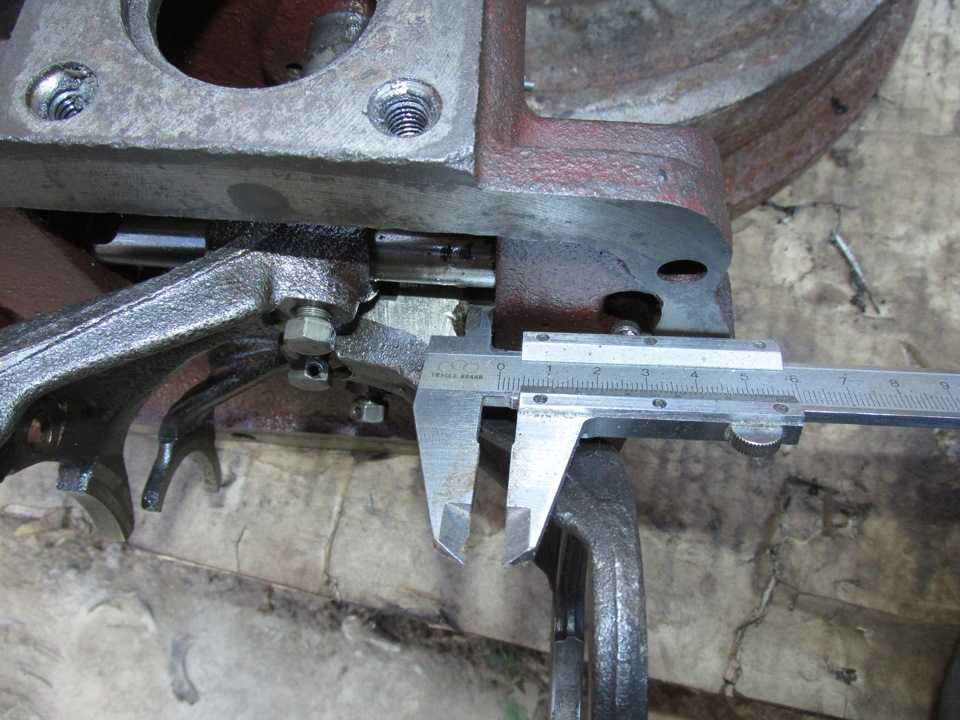

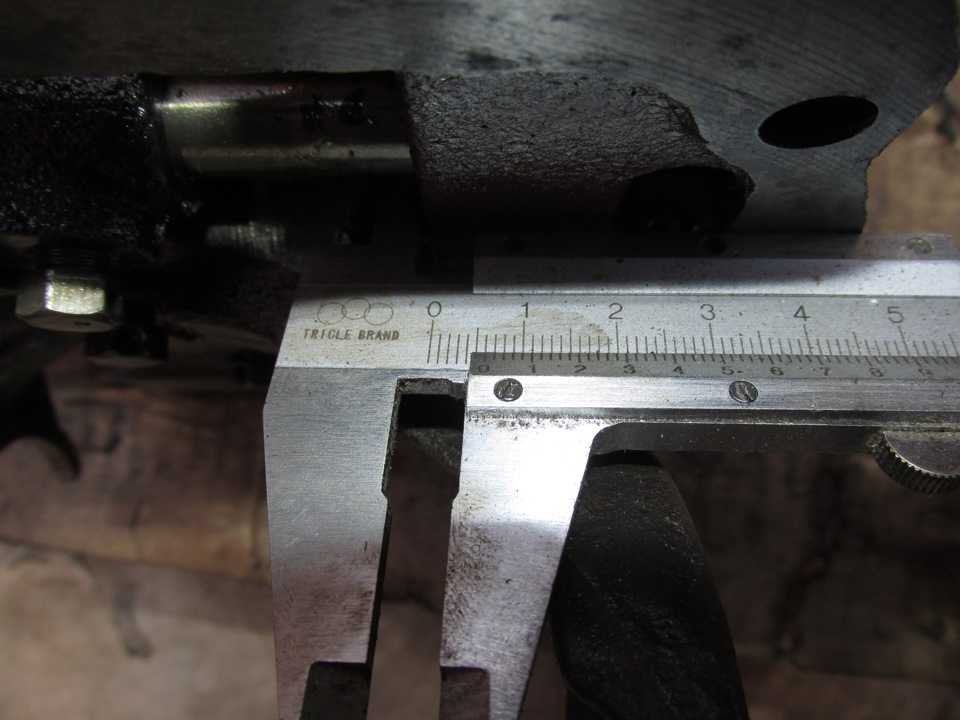

Смотрим зазор, который дает вилке включиться дальше:

Получается 6 мм. Нужно подобрать шайбу, нужного диаметра,толщиной 6 мм, чтоб не дать вилке включаться «Дальше».

Разбираем механизм передвижения вилки 3-ей и 4-ой передач:

Ремонт раздатки УАЗ Буханка

Серьёзный ремонт раздатки УАЗ выполняется редко. Как правило, для восстановления нормальной работоспособности хватает регулировки изделия и смазки проблемных участков. Если починки не избежать, то операцию по возвращению коробке былого функционала делают в строгой очерёдности.

Проводимые манипуляции:

  • Демонтаж раздаточной коробки;
  • Разборка раздаточной коробки;
  • Обнаружение неисправностей;
  • Устранение неисправностей (замена, восстановление деталей);
  • Сборка раздаточной коробки;
  • Установка раздаточной коробки на место;
  • Проверка работоспособности и настройка.

Разборка коробки:

Перед проведением работ подбирают необходимые инструменты, для этого выясняют вид и тип раздаточной коробки. Функционально, починка представляет собой замену повреждённых деталей новыми, по этой причине стадии отбраковки уделяют больше внимания.

Замене подлежат:

  • Сальники (меняются при разборке, не зависимо от степени износа);
  • Шестерёнки (детали не подлежат починке ввиду испытываемых нагрузок);
  • Вилки и шлицы (элементы влияют на качество работы и безопасность);
  • Подшипники;
  • Защитный кожух (при обнаружении трещин и сколов деталь меняется).

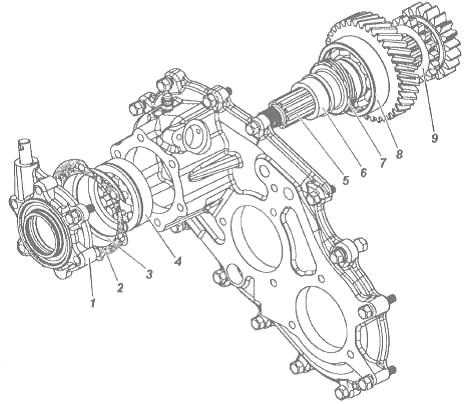

Механизм управления раздаточной коробкой УАЗ:

Разборка механизма переключения передач уаз

Разборка механизма переключения передач ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Узкой шлицевой отверткой выбиваем заглушки штоков механизма переключения передач.

Ключом «на 17» отворачиваем пробку-заглушку гнезда фиксатора.

Плоскогубцами снимаем контровочную проволоку болтов крепления вилок к штокам…

…и ключом «на 10» отворачиваем три болта.

Бородком выбиваем шток вилки I–II передач вместе с заглушкой.

Вынимаем вилку и шток. Чтобы не перепутать штоки, сразу надеваем на них вилки и фиксируем болтами. Аналогично выбиваем шток вилки III–IV передач),…

В среднем штоке размещен штифт блокиратора. Выбивая шток вилки передачи заднего хода,…

…вынимаем шарик с пружиной.

Ключом «на 10» отворачиваем три болта крепления крышки предохранителя.

Вынимаем шарик с пружиной (фиксатор предохранителя).

Промываем детали в керосине или дизельном топливе и осматриваем их. На деталях картеров не допускаются трещины любой формы и длины. Гнезда подшипников, отверстия под штоки переключения передач должны быть гладкими, без забоин, следов задиров и заметного износа. Подшипники должны входить в гнезда плотно, от усилия руки или при легком постукивании через проставку. Прокладки должны быть целыми, без разрывов, расслоений и надломов. Валы, оси и штоки проверяем на отсутствие трещин, заметных следов износа, задиров и наволакивания металла. Это относится и к шлицевым частям валов, ответные детали должны двигаться на валах легко, без ощутимых люфтов и заеданий. Незначительные следы задиров, а также коррозии (на шлицах) устраняем надфилем или очень мелкой шкуркой, а шейки валов полируем тонкой пастой ГОИ или алмазной пастой. На зубьях шестерен и муфт синхронизаторов недопустимы сколы, следы заедания и выкрашивания, на конусах блокирующих колец синхронизаторов также не должно быть следов заедания, сильного износа и наволакивания бронзы на сталь. Шариковые и роликовые подшипники должны быть в безукоризненном состоянии. Их вращение должно быть легким, без заеданий, щелчков, люфта и вибраций. На дорожках качения, шариках и роликах (иглах) не допускаются усталостное выкрашивание (питтинг), заметный износ и сколы. Сепараторы шарикоподшипников не должны касаться колец, иметь трещины и разрывы. После пробега около 100 тыс. км все шариковые подшипники лучше заменить на новые, независимо от их состояния. Манжету первичного вала, если она есть, также заменяем. Перед сборкой смазываем подшипники, их гнезда, а также валы трансмиссионным маслом. Для сборки роликового подшипника вторичного вала наносим на ролики любую пластичную смазку. Механизм переключения передач собираем в обратной последовательности, начиная с установки предохранителя. Устанавливаем пружину и шарик-фиксатор штока вилки заднего хода.

Утапливая шарик шлицевой отверткой, вставляем шток в отверстие крышки.

Надеваем на шток вилку, постукивая по торцу штока молотком из мягкого металла,…

…и фиксируем ее стопорным болтом, совместив отверстия штока и вилки.

Устанавливаем плунжер в канал между штоком вилки передачи заднего хода и штоком III–IV передач. Аналогично устанавливаем шток III–IV передач с вилкой и второй плунжер (между штоками III–IV и I–II передач). Устанавливаем шток I–II передач, вилку, шарик с пружиной и пробку-заглушку фиксатора. Зажав механизм переключения в тиски и установив на него рычаг, проверяем правильность сборки и работу механизма. Штоки должны легко перемещаться и четко фиксироваться. Контрим болты вилок переключения передач контровочной проволокой.

Маслоотражательную шайбу ориентируем выступом к внутреннему кольцу подшипника.

ВНИМАНИЕ Ход рычага при включении первой передачи в коробке передач с синхронизаторами только на III–IV передачах в 2,5 раза больше, чем при включении второй передачи. Недовключение первой передачи вызывает быстрый износ и разрушение шестерен

Технические характеристики

Кратко комментируя табличную информацию заключаем следующее: «буханка» имеет два ведущих моста, КПП УАЗ «буханка» механического типа и совместно с трансмиссией представляет моноблок. Активирование осуществляется с помощью демультипликатора.

Двигатель УАЗ-452

Двигатель представляет модернизированный двигатель ГАЗ-21, установленный внутри кабины. Это позволяет делать мелкий ремонт, не выходя из кабины. Хорошая грузоподъёмность и проходимость сохраняют за автомобилем звание «внедорожник» и «вездеход».Технические характеристики

Модификация Остекленный фургон УАЗ Автобус УАЗ
Кузов
Колесная формула 4х4 4х4
Количество мест 2 или 5 9–10
Длина, мм 4390 4363
Ширина, мм 1940 1940
Высота, мм 2064 2064
Колесная база, мм 2300 2300
Дорожный просвет, мм 205 205
Глубина преодолеваемого брода, мм 500 500
Масса снаряженного а/м, кг 1805 для закрытого фургона 1920 для остекленного фургона 2005 – для 9 местного автобуса 2020 – для 10 местного автобуса
Полная масса, кг 2730 для закрытого фургона 2845 для остекленного фургона 2880
Грузоподъемность, кг 925 875 – для 9 местного автобуса 865 – для 10 местного автобуса
Двигатель
Двигатель Бензиновый, ЗМЗ-40911.10
Топливо Бензин с октановым числом не менее 92
Рабочий объем, л 2,693
Максимальная мощность, л.с. (кВт) 112,2 (82,5) при 4250 об/мин
Максимальный крутящий момент, Н·м 198 при 2500 об/мин
Максимальная скорость, км/ч 127
Расход топлива при 60 км/ч, л / 100 км 9,0
Расход топлива при 80 км/ч, л / 100 км 11,2
Емкость топливных баков, л 77
Шасси
Коробка передач 5-ступенчатая, механическая
Раздаточная коробка 2-ступенчатая с отключением привода переднего моста
Тормозная система Двухконтурная, с вакуумным усилителем, передняя дисковая, задняя барабанная)
Шины 225/75 R16

Безопасность

При создании УАЗ концепция безопасности водителя считалась второстепенной задачей. Главной задачей была реализация целевого предназначения. То есть удовлетворение требованиям оборонной области.

По мнению некоторых экспертов, вероятность выживания при лобовом столкновении на этом автомобиле составляет 30 процентов.

УАЗ Буханка вид спереди

Хотя, проведённые впервые в 1971 году краш-тесты этой цифры не подтвердили. Конструкцией не предусмотрены ремни безопасности, но радует то, что в линейке УАЗ «буханка» обладает достойными прочностными характеристиками.

Невозможно отрицать и тот факт, что в значительной мере безопасность движения зависит от качеств и опыта самого водителя.

Общие характеристики

Коробка передач УАЗ

КПП – это коробка переключения передач автомобиля. УАЗ 469 обладает механической 4-ступенчатой КПП, снабженной синхронизаторами инерционного типа. Они рассчитаны на включение передач без шума и грохота. Синхронизаторы помогают выравнивать скорость соединяющихся зубцов до ввода в зацепление. Скорости вращения мотора и колес не совпадают, для совмещения их нужен синхронизатор. Кроме того, коробка передач позволяет машине передвигаться задним ходом.

Коробка передач КПП УАЗ 469 состоит из следующих деталей:

  • первичный вал;
  • передняя крышка;
  • гайка особого назначения;
  • вспомогательный крепеж;
  • автопрокладка;
  • шарикоподшипники;
  • ведущий подшипник вторичного вала;
  • картер;
  • муфта подключения III и IV передач;
  • зубчатое колесо III передачи;
  • зубчатое колесо II передачи;
  • муфта подключения I и II передач;
  • зубчатое колесо I передачи;
  • вторичный вал;
  • крепежная шайба;
  • распорное кольцо КПП;
  • крепежный болт;
  • шайба для крепления;
  • промежуточный вал;
  • ось зубчатого колеса заднего хода;
  • зубчатое колесо заднего хода;
  • пробка;
  • блок зубчатых колес привода промежуточного вала и III передачи;
  • крышка.

Устройство УАЗовской коробки

Если вас интересует схема КПП УАЗ, найти ее несложно на фото и рисунках, размещенных на различных сайтах в интернете.

В картер сцепления вкручиваются 4 шпильки, на которых крепится КПП. Привод промежуточного вала имеет шестерни, находящиеся в стабильном зацеплении. Шестерни 1-й передачи – с прямыми зубчиками, 2-й и 3-й – спиральными. Они установлены на ведущем валу, с поддержкой игольчатых подшипников. Ведущий вал имеет 2 опоры. Роль муфты при включении второй передачи исполняет шестеренка первой. Включение передачи заднего хода и первой происходит за счет перемещения шестеренок. Подшипники коробки передач шариковые. Чтобы не было перемещения по оси, шестеренки закреплены задними подшипниками. Задний подшипник промежуточного вала объединен с самим валом с помощью болта.

Устройство для переключения имеет 3 вилки, прикрепленные к штокам стопорными винтами и располагающиеся в боковой крышке. Шарообразный стопор нейтрального расположения и включенных передач имеет шток. Замочные сухари, находящиеся между штоками, не разрешают подключить одновременно 2 передачи. В опоре размещен рычаг, помогающий двигать вилки. Сам он поджимается пружиной к опорной сферической поверхности. Надетый на рычаг пыльник предотвращает попадание в устройство воды и грязи. Чтобы не произошло случайное включение задней передачи (водитель просто может перепутать) в данном устройстве находится предохранитель – плунжер, который снабжен пружиной возврата и шариком.

Смазочное приспособление коробки совмещается с раздаточной коробкой. Смазка из раздатки проходит в КПП УАЗ через двухрядный подшипник (радиально-упорный) и имеющееся сливное устройство, после чего возвращается через отверстие слива.

Ремонт КПП УАЗа

Механическая коробка передач – наиважнейший агрегат трансмиссии автомобиля УАЗ 469. У КПП УАЗ 469 ответственная и принципиальная задача – отслеживание переменчивости величины крутящегося момента мотора и осуществление передачи от двигателя к ведущим колесам машины. Механическая коробка передач УАЗ 469 имеет достаточно длительный срок службы. Это не означает, что КПП не нуждается в починке.

Устройство и как работает

Раздаточная коробка представляет собой механизм, расположенный в отдельном корпусе, изготовленном из серого чугуна. Узел разделен по вертикали на картер и крышку, которые соединены болтами. Обе половины проходят совместную обработку, поэтому установить деталь от другого редуктора невозможно. На картере имеется отдельный люк, предназначенный для установки гитары отбора мощности. Заправленный маслом агрегат с установленным барабаном стояночного тормоза весит 37 кг.

Раздаточный редуктор будет корректно работать только при правильном центрировании на картере коробки передач. Для этого используется 2-рядный радиально-упорный подшипник и стальной цилиндрический стакан. Валы редуктора установлены на шариковых и роликовых подшипниках, закрепленных гайками и стопорными кольцами соответственно. Выходные валы проходят через уплотнительные сальники, установленные в крышках.

Ведущим валом узла является ведомая ось коробки передач, которая оснащена шлицевым наконечником, на котором находится шестерня. Эта деталь имеет 2 положения, которые позволяют получать прямую и пониженную скорости. Привод переключения оборудован специальным предохранителем, предотвращающим начало работы пониженного ряда до подключения привода на передние колеса.

При соединении шестерни с зубчатым колесом вала привода заднего моста обеспечивается прямая передача. В устройство редуктора входит специальный рычаг, который позволяет передвинуть шестерню в сторону, введя ее в зацепление с зубчатым колесом промежуточного вала. В этом положении обеспечивается понижение частоты вращения карданных валов приводов мостов.

В конструкции раздаточного редуктора имеется подвижное зубчатое колесо, установленное на средний вал и управляемое отдельным рычагом. Эта шестерня обеспечивает подключение привода на передние колеса. При выключенной передаче шестерня продолжает вращаться, поскольку остается в контакте с зубчатым колесом привода заднего моста. Такой принцип работы необходим для разбрызгивания масла, находящегося в картере.

Завод выпускал несколько модификаций раздаточного редуктора, которые отличаются модулем установленных шестерен. Из-за этого изменилось передаточное отношение — вместо 1,94 стало 1,47. Допускается переделка раздатки старого образца путем замены шестерен, поскольку конструкция корпуса осталась неизменной.

На части машин встречается импортная раздаточная коробка Hyundai Dymos (Даймос) с электрическим управлением. Узел весит 32,4 кг, обеспечивает прямую и пониженную передачи (передаточное отношение 2,542). На агрегате установлен контроллер, который проводит диагностику коробки с записью кодов ошибок. Механическая часть импортной коробки сильно отличается от российского аналога — вместо зубчатых колес используется цепная передача.

Причины возникновения поломок

Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.

Причины поломок КПП

Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач

Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач

Статья в тему: Ремонт коробки передач ZF

Причины и устранение неполадок

Устройство коробки УАЗ, надёжное, безотказное и живучее. Однако, в технике случаются неполадки, возникшие по причине ошибок в использовании и нарушении установленного регламента.

Источник и симптомы Что делать
Превышение уровня допустимого гула работающего устройства
Стирание зубцов шестерёнок коробки. Поменяйте стертые изделия коробки.
Слабый крепёж раздатки к коробке, или снижение фиксации крышек подшипников. Затяните крепёж, в случае повторения симптома демонтируйте изделие, и ликвидируйте дефект.
Износились подшипники. Поменяйте стертые элементы.
Насыщение рабочей жидкости продуктами износа коробки. Демонтируйте поддон, помойте, смените масло.
Несоответствие используемого масла, низкая степень заполнения жидкостью. Смените рабочую жидкость, установите нужный уровень.
Проведение ремонта по замене шестерёнок, без подбора изделия на минимизацию шума. Проверьте шестерёнки на шум, поменяйте на требуемые.
Переключение ступеней затруднительно
Разный износ колёс. Поменяйте на колёса с равнозначным протектором, выровняйте внутренний напор.
Сочленения продольных выступов главного и вала посредника заедают. Отшлифуйте места с заусеницами, если не помогло, смените элементы.
Ведущая шестерёнка имеет повреждения на зубцах маленького венца. Погнут стержень переключающей вилки. Отшлифуйте места повреждений, выправите стержень, если не помогло, смените элемент.
Переключающие штоки заедают на оси. Разъедините детали, почистите оси и патрубки, покройте смазкой, соедините изделие снова.
Самопроизвольное выключение скорости
Стирание зубов шестерёнок коробки. Поменяйте стертые изделия коробки.
Износились подшипники коробки. Поменяйте изношенные элементы коробки.
Большой промежуток в сочленении вала и шестерёнки. Выберете шестерёнку по размеру продольных выступов.
Передача не в состоянии включаться, поскольку погнут механизм, или повреждения на шестерёнках и цилиндрах. Исправьте погнутость, зашлифуйте повреждения или смените элементы.
Слабая работа фиксирующего механизма, потеря упругости пружинного механизма, потёртость. Смените стёртые элементы.
Утечка рабочей жидкости
Нарушение целостности уплотнительных элементов поддона, крышек подшипника, сочленения раздатки с коробкой передач. Смените уплотняющие элементы.
Слабый крепёж крышки, подшипника, поддона, сочленений. Затяните соединения.
Нарушение целостности манжет валов. Смените повреждённый элемент.
Нарушение целостности поддона, крышки. Смените повреждённый элемент.
Выпадают или нарушены заглушки стержней включения, выключения, заглушки переднего подшипника срединного вала. Поменяйте заглушки.
Повреждены подшипники
Нет, или маленькое количество смазки. Поменяйте или долейте жидкость.
Снос сепараторов и колец подшипника из-за абразива. Поменяйте элементы, демонтируйте и помойте поддон, поменяйте рабочую жидкость.
Чрезмерное трение подшипника валов. Разъедините элемент, почистите изделие, покройте смазкой перед сборкой.

Раздатка нуждается в аккуратном обращении и периодическом осмотре. Часто, поводом поломки становится банальная езда на колёсах с нарушением режима давления. Не допускается постоянное использование передней пары колёс, изделие эксплуатируется по мере нужды. На работу влияет применение запасных частей не соответствующих требуемому качеству.

УАЗ «Буханка»:

Раздатка УАЗ-469 раздаточная коробка УАЗ-469

Подробности
Категория: Трансмиссия УАЗ-469

Раздатка УАЗ-469

Рис. 61. Раздатка УАЗ-469.1 — ведущий вал; 2 — ведущая шестерня: 3 — вилка включения прямой и понижающей передач; 4 — вал привода заднего моста; 5 и 10 — подшипники вала привода заднего моста; 6 — ведущая шестерня спидометра; 7 — ведомая шестерня спидометра; 8 — крышка картера; 9 — маслоотражатель; 11 — крышка; 12, 40 и 42 — упорные кольца; 13 — упорная шайба; 14 и 50 — сальники; 15 и 53 — фланцы; 16 и 51 — шайбы; 17, 38, 44, 52 — гайки; 18 — крышка; 19 — вилка включения переднего моста; 20 — пресс-мас­ленка; 21 — рычаг включения переднего моста: 22 — рычаг включения прямой и понижающей передач; 23 — пружины отжимные рычагов; 24 — шайба; 25 — ось рычагов; 26 — кронштейн; 21 — рычаг включения прямой и понижающей передач; 28 — шток вилки включения прямой и понижающей передач; 29 — рычаг включения переднего моста; 30 — шток вилки включения переднего моста; 31 — крышка механизма переключения раздатки УАЗ-469; 32 — шарик фиксатора; 33 — пружина фиксатора; 34 — заглушка; 35 — шток вилки включения переднего моста; 36 — шток вилки включения прямой и понижающей передач; 37 и 54 — подшипники промежуточного вала; 39 — шестерня включения перед­него моста; 41 — крышка задних подшипников; 43 — вал привода переднего моста; 45, 48 — подшипники вала привода переднего моста; 46 — стопорная пластина; 47 — пробка сливного отверстия; 49 — крышка; 55 — заглушка; 56 — промежуточный вал; 57 — упорный стакан подшипника.

Все детали на валу — передний подшипник, ведущая шестер­ня спидометра, маслоотражатель, задний подшипник, упорная шайба и фланец закрепляются с помощью специальной гайки и шайбы. Стопорение гайки раздаточной коробки УАЗ-469 производится вдавливанием ее буртика в один из пазов вала (рис. 62).Промежуточный вал изготовлен за одно целое с промежу­точной шестерней понижающей передачи и в задней части имеет эвольвентные шлицы для посадки шестерни включения переднего моста (рис. 61). Опорами вала являются два под­шипника.Задний подшипник на валу закрепляется специальной гай­кой, которая стопорится вдавливанием ее буртика в один из пазов вала (рис. 62).

Рис. 62. Стопорение гаек раздаточной коробки УАЗ-469:А — профиль инструмента.

Вал привода переднего моста (рис. 61) передает крутящий момент на передний карданный вал и изготовлен за одно целое с ведомой шестерней.Вал установлен на двух подшипниках и фиксируется так же, как и промежуточный вал.Механизм переключения раздаточной коробки (рис. 61) имеет две вилки 3 и 19, входящие своими лапками в соединение с подвижными шестернями. Вилки перемещаются по неподвиж­ным штокам и снабжены пружинными фиксаторами. В штоках для фиксации положений имеются вырезы.Рычаги переключения раздатки УАЗ-469 размещены в отдельной крышке 31, установленной на верхнем наклонном люке картера. Крышка также служит опорой для размещения двух подвижных што­ков 28 и 30, на которых с помощью штифтов закреплены ры­чаги переключения 27 и 29. Передние концы штоков выходят из крышки и имеют пальцы для соединения с рычагами 21 и 22, управляемыми водителем. В передней части крышки отверстия для штоков уплотнены резиновыми кольцами. В задней части отверстия для штоков закрыты заглушками.Между штоками заложен шарик ? 11 мм, который выпол­няет роль замка (не позволяет включить понижающую пере­дачу, пока не включен передний мост). Отверстие под шарик и два отверстия для установки штифтов в поводки и штоки за­крыты заглушками.В процессе эксплуатации техническое обслуживание сводит­ся к проверке уровня смазки и замене ее в сроки, предусмот­ренные таблицей смазки, а также к периодической проверке всех резьбовых креплений. При обнаружении течи выясните причину и неисправные детали (прокладки, уплотнительные кольца и др.) замените.При смене смазки в картере раздаточной коробки УАЗ-469 или ее доливке необходимо одновременно проверять уровень смазки в коробке передач. Уровень должен быть у нижнего края за­ливных отверстий.Регулировок раздатка УАЗ-469 не имеет.Ось рычагов переключения смазывается через пресс-маслен­ку, доступ к которой снизу.

Как разобрать и собрать

Алгоритм снятия узла с автомобиля:

  1. Отсоединить фланцы карданных валов от раздаточного редуктора.
  2. Открутить точки крепления картера раздатки к коробке скоростей.
  3. Разъединить агрегаты, параллельно демонтировав фиксирующее кольцо, находящееся на промежуточном валу коробки выбора передач.
  4. Снять прокладки с сопрягаемых плоскостей.
  5. Удалить крышку проема для установки редуктора отбора мощности, а затем демонтировать механизм выбора передачи (совместно с тягами и рычагами).
  6. Снять барабан ручного тормоза, закрепленный несколькими винтами. После этого требуется удалить фланец привода заднего карданного вала.
  7. Демонтировать болты фиксации механизма стояночного тормоза к картеру раздаточного редуктора. После этого необходимо снять механизм.
  8. Снять фланец, предназначенный для установки карданного вала привода переднего моста. Затем необходимо открутить крышку лобового подшипника.
  9. Отвернуть болты, соединяющие половины картера. Разъединить узел, сохранив все внутренние элементы на крышке. Не рекомендуется вынимать крышки и стальной стакан подшипника.
  10. Отсоединить стопор штоков переключения и вынуть элементы при помощи молотка из мягкого материала. Параллельно производится демонтаж вилок переключения вместе с фиксаторами.
  11. Открутить фиксатор шестерни привода спидометра.
  12. При помощи отвертки вынуть фиксирующие кольца подшипников, а затем демонтировать валы раздаточного редуктора.
  13. Снять подшипники с валов при помощи съемника.
  14. Выпрессовать приводной вал задних колес, удалить маслоотражатель и привод шестерни спидометра. После этого требуется снять съемником подшипник.
  15. Разобрать механизм переключения скоростей (при необходимости).
  16. Провести дефектовку деталей, заменить изношенные элементы новыми. При повреждении корпуса необходима замена раздатки на новую.
  17. Сборка узла производится в обратной последовательности. Необходимо поставить новые оригинальные прокладки, применение деталей с увеличенной толщиной запрещается.

Разборку импортной коробки Даймос рекомендуется проводить в условиях автосервиса, поскольку для ремонта требуется специальное оборудование. Узел оснащен электрическими приводами, поэтому настроить механизм самостоятельно затруднительно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
