Описание
Регулятор напряжения со щёточным узлом К1216ЕН1 с ЩДР предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.
Применяемость
Автомобили ВАЗ-2104, ВАЗ -2105, ВАЗ -2107, ВАЗ -2108, ВАЗ — 2109, ВАЗ — 21099 с инжекторными двигателями с генератором 372.3701-03 (или его модификациями).
Возможность использования
Данный регулятор напряжения используется совместно c выпрямительными ограничительными блоками в составе генераторов.
Надежность
С целью повышения надежности регулятора напряжения, в нём предусмотрена защита от короткого замыкания по цепи возбуждения.
Регулятор напряжения имеет однокристальную конструкцию.
Климатическое исполнение
Регуляторы выпускаются в климатическом исполнении О категории 2 по ГОСТ 15150. Регуляторы соответствуют требованиям к устойчивости при климатических воздействиях по ГОСТ 25467. Регуляторы соответствуют требованиям по электромагнитной совместимости ГОСТ 28751.

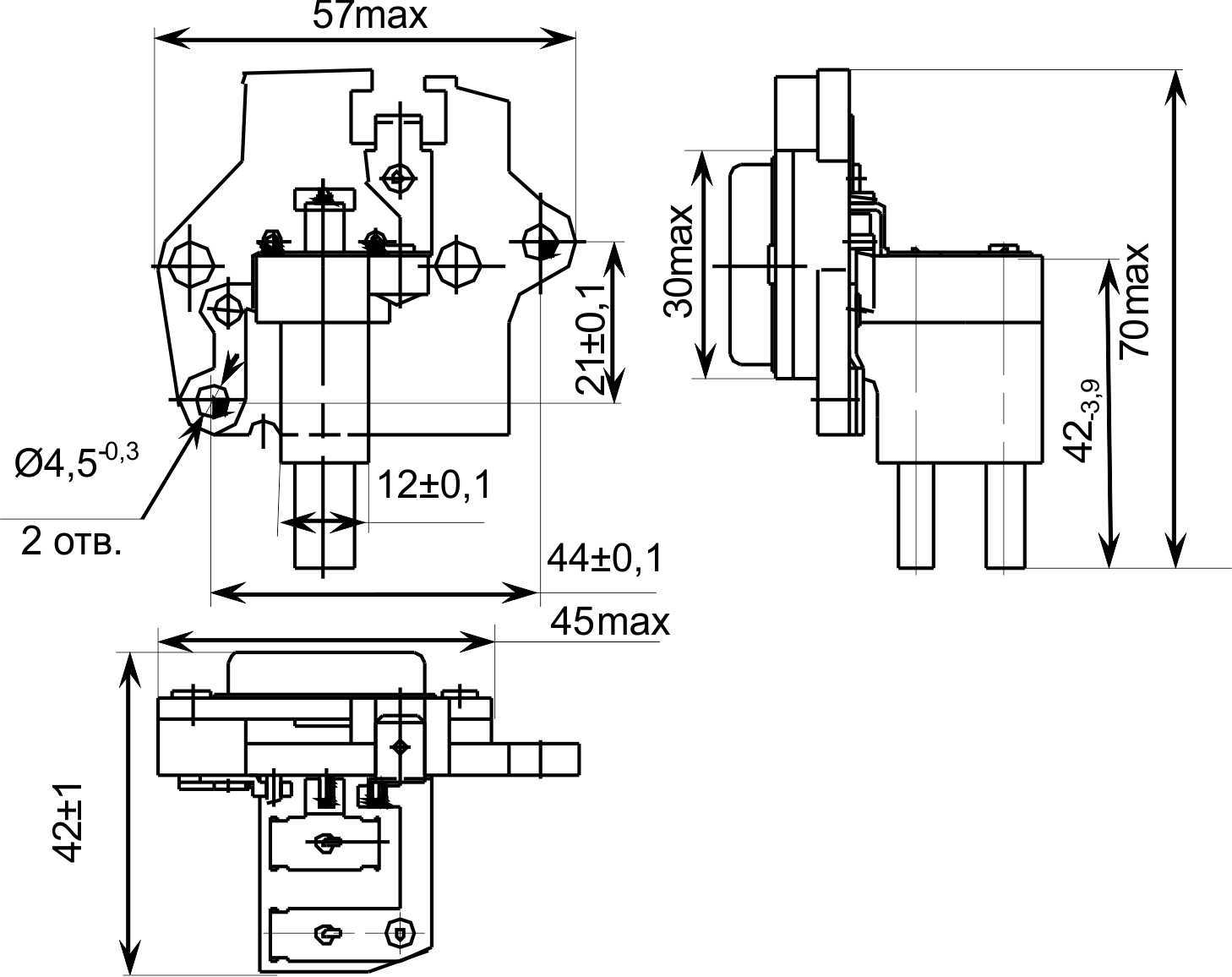

Габаритный чертеж
Технические характеристики регулятора напряжения со щёточным узлом К1216ЕН1 с ЩДР
| Технические данные | К1216ЕН1 с ЩДР |
| Диапазон рабочих температур, ˚С | — 50 …+125 |
| Напряжение регулирования с АкБ при t˚ = 25±10˚С и нагрузке генератора 5А, В | 14,1 ± 0,3 |
| Максимальный ток выходной цепи, А | 5,0 |
| Коэффициент термокомпенсации Uрег, мВ/˚С | -7,0 ± 1,5 |
| Остаточное напряжение на выходе при токе 5А, В | не более 0,8 |
| Максимально допустимое длительное воздействие повышенного напряжения питания, В | 30 |
| Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В | тип импульсов — 5, степень жёсткости II, функциональный класс В. |
| Пороговый ток защиты по цепи возбуждения, А | 6,0 … 10,0. |
Схема включения регуляторов напряжения со щёточным узлом К1216ЕН1 с ЩДР в составе генераторной установки

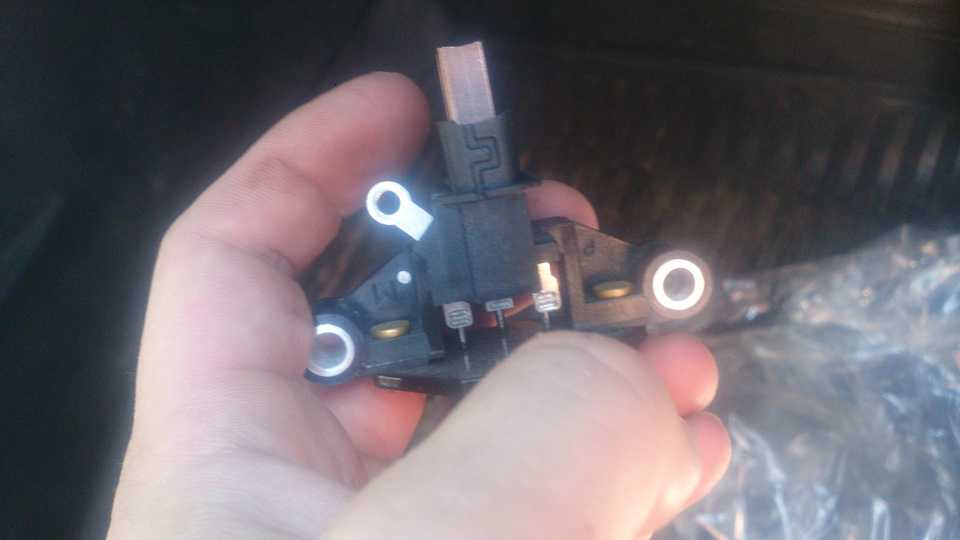

Когда покупал диск тормозной передний на замену, случайно увидел РР К1216ЕН1 (пишут что аналог Я213А2 и взаимозаменяем с родным РР) и купил в зип, а то мало ли. Уже не раз приходилось снимать генератор, когда щётки залипали из-за грязи.
Я конечно ни разу не электрик, насколько этот лучше по ТТХ, чем родной РР? И насколько правдиво даны характеристики?
Технические характеристики регулятора напряжения со щёточным узлом К1216ЕН1 с ЩДРДиапазон рабочих температур, ˚С— 50 …+125Напряжение регулирования с АкБ при t˚ = 25±10˚С и нагрузке генератора 5А, В14,1 ± 0,3Максимальный ток выходной цепи, А5,0Коэффициент термокомпенсации Uрег, мВ/˚С-7,0 ± 1,5Остаточное напряжение на выходе при токе 5А, Вне более 0,8Максимально допустимое длительное воздействие повышенного напряжения питания, В30Максимально допустимые импульсные перенапряжения по ГОСТ 28751, Втип импульсов — 5, степень жёсткости II, функциональный класс В.Пороговый ток защиты по цепи возбуждения, А6,0 … 10,0.
Технические данные 5102.3771.060 (родной для прамо элтро 120А):Диапазон рабочих температур, °С-40 . +110Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В14,1± 0,1Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5А до 0,9·Imax, В14,1± 0,15Максимальный ток выходной цепи, А5,0Термокомпенсация напряжения регулирования, мВ/°С-5,0 ± 1,5Остаточное напряжение на выходе “Ш”, В, не более0,1Максимально допустимое длительное воздействие повышенного напряжения питания, В18,0Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В25,0Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В200,0
Потом испытаю, когда накроется родной РР. В интернете отзывов валом, как плохих, так и хороших. Размеры одинаковые с родным. А пока пусть лежит, ждёт своего часа.
Первые признаки неисправности реле-регулятора
Как проверить реле-регулятор генератора. Основным признаком отклонения выходного напряжения генератора является затрудненный пуск двигателя. Особенно часто это проявляется в холодное время года. Проверьте аккумуляторную батарею. Она должна быть чистой и сухой. На ней не должно быть белых выделений. Если они присутствуют, то возможно регулятор вышел из строя, и идет перезаряд батареи, вызывая закипание электролита.
На автомобиле наблюдается слишком яркое свечение ламп накаливания. При этом они часто перегорают. В салоне авто стоит запах горелой проводки. Нередки случаи перегорания предохранителей. При включенных фарах яркость света напрямую зависит от частоты оборотов двигателя. Все это говорит о том, что, возможно, вышел из строя стабилизатор напряжения. А попросту регулятор. Кстати, затрудненный пуск двигателя может наблюдаться как при избыточном, так и недостаточном напряжении.
Следите за контрольной лампочкой зарядного тока. Она находится на щитке приборов. Загорается красным цветом с символикой аккумулятора. Может гореть либо в полный накал, либо половина накала. При запущенном двигателе это говорит о неисправности генератора.
Электрическая неисправность генератора может проявляться тремя способами:
- Полное отсутствие какого-либо напряжения.
- Сильно заниженное напряжение.
- Сильно завышенное напряжение.
При любой из выше перечисленных неполадок в первую очередь рекомендуется проверить работоспособность реле-регулятора генератора.
Почему ломается
Нынешние реле гораздо долговечнее предшественников, но ничто не застраховано от сбоев. Способствовать этому могут, такие факторы как:
- короткое замыкание;
- проникание влаги (может случиться во врем мытья автомобиля);
- механические повреждения;
- качество самого изделия (покупка устройства неизвестных производителей не гарантирует долгий срок службы).
Когда реле сломалось и происходит перезаряд, то нужно провести диагностику неполадки. Есть два способа проверки регулятора напряжения генератора – не снятого с машины или снятого. Рассмотрим оба варианта.
Проверка напряжения не снимая реле-регулятор
Тестирование снятого регулятора (со схемой)
Электронное реле чаще всего крепится на поверхности генератора рядом с валом генератора, по которому двигаются щетки, в районе контактных колец якоря генератора. Весь совмещенный узел закрыт пластиковой крышкой. Снимается она отверткой форма, которой может быть либо крестовидной, либо шестигранник.
Этапы проведения работ:
- Откручиваем два болта крепления и снимаем крышку.
- Достаем щеточный узел.
- Чистим его от графитовой пыли.
- Собираем схему с использованием блока питания, зарядкой или вольтметром. Находим простую лампу на 12В от машины, можно с «габаритов» и провода, чтобы соединить всю схему в одно целое. Используем АКБ, если зарядное без него не работает. Уже от него провод присоединяем к регулятору, а к щеткам подключаем лампу при помощи «крокодильчиков». Когда все подключено правильно лампа начнет светиться, потому что щеточный узел служит проводником электричества от вала.
- Поднимаем напряжение на зарядке до 14,5В свет должен потухнуть, так как такое напряжение, как «отсечка» дальнейшего повышения напряжения. Снизив напряжение на зарядном устройстве, лампа должна вновь загореться. Если напряжение поднялось до 15–16В, а лампа горит, значит, реле негодно.
Схема проверки реле-регулятора
По тому же принципу можно проверить отдельный тип регулятора нового образца. Для этого необходимо отсоединить его от кузова или крышки генератора и прикрепить к схеме. Проверку осуществлять таким же образом. Что касается старого типа реле-регулятора, установленного на копейках, то проверять его нужно немного по-другому. Их маркировка – «67» и «15». Первый контакт «67» — является минусом, а «15» — плюсом. В остальном принцип тот же.
Типы реле напряжения и их устройство
Если утрировать, то видов устройства два и работают они оба по одному принципу:
отдельные или контактные. Устанавливается на кузове транспортного средства под капотом посредством кронштейнов. Сначала провода отходят от генератора, а потом идут на АКБ. Этот тип встречается реже, так как был выпущен лет 30 назад. Также есть модифицированные модели, которые только входят в использование. Их ключевыми элементами конструкции выступают:
- Два блока сопротивления;
- Намагничивающая катушка;
- Контактная группа;
- Металлический сердечник.
совмещенные или электронные со щеточным узлом. Монтируется прямо на генератор. Месторасположения реле в корпусе со щетками.
Общее у обоих – неразборные корпуса, часто они просто залиты герметиками или особым клеем. Так как они не подлежат ремонту, то цена на них низкая. Раньше был еще один тип – совмещенный с клеммами, но большого распространения он не получил, поэтому рассказывать о них не стоит.
Старый и новый реле-регуляторы
Как проверить регулятор напряжения генератора
Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.
Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.
Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.
Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.
Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.
Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.
Проверка отдельного регулятора напряжения генератора
Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.
Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.
Проверяем устаревший 591.3702−01
Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.
Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.
Как проверить мультиметром регулятор к1216ен1
И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.
Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.
