Назначение и конструкция гидроусилителя руля

Главной задачей ГУР является обеспечивать легкость вращения колес с помощью масла, которое насос подает под давлением по масляному шлангу, проходящему через масленый фильтр в механизм управления.

Масляный шланг

Насос с управляющим механизмом соединяется масляным шлангом, который часто раздувается, после чего понижается давление в системе. Поэтому владельцам этой модели необходимо время от времени проверять исправность этого элемента

Если наблюдается запоздалая реакция при вращении рулем, стоит обратить внимание на состояние шланга и, если нужно, заменить его

У владельцев УАЗ Патриот в багажнике должен лежать запасной масляный шланг. Так как из-за плохого качества часто случается порыв или вздутие этой детали. Купить запчасть можно в магазине. Часто пользуется спросом деталь с артикулом: 3163-00-3408150-01. После замены необходимо прокачать систему, чтобы удалить воздух.

Фильтр

В оборудовании ГРУ имеется фильтрующий элемент, который очищает циркулирующее масло. Замену фильтра нужно производить при каждой замене жидкости. Перед покупкой новой запчасти нужно убедиться в ее качестве. Самым качественным считается фильтр, который был установлен заводом-изготовителем. Не стоит выкидывать оригинальную запчасть, не записав ее название и номер.

Насос

Главной запчастью в системе ГУР является насос, создающий гидравлическое давление, которое помогает рулю легко вращаться, что облегчает водителю управление транспортным средством.

При повреждении корпуса насос нужно поменять. С лучшей стороны зарекомендовал себя насос: Delhpi 3163-3407010.

Топливный фильтр УАЗ Патриот.

Замена элемента необходима в том случае, если чувствуется потеря тяги, автомобиль начинает двигаться рывками. Но при этом, бортовой компьютер не будет выдавать ошибки.

Чтобы поменять элемент, сперва необходимо его отсоединить от топливной магистрали. Перед этим необходимо убрать давление в системе. Нужно завести двигатель и вытащить реле бензонасоса. Теперь дожидаемся, когда двигатель сам заглохнет и приступаем к работе. Фильтр располагается под днищем авто и крепиться двумя болтами на 10. Шланги удерживаются специальными быстросъемами. Установка нового происходит строго в обратном порядке.

Шланг гура уаз патриот

Среди запчастей, представленных в нашем интернет магазине, присутствут детали для всех основных узлов автомобиля, которые можно использовать для:

  • планового технического обслуживания
  • восстановительного ремонта кузова,
  • капитального ремонта двигателя,
  • замены деталей ходовой части,
  • ухода за салоном.

Остановимся на простом примере, как сэкономить на покупке деталей, используя наш интернет магазин. Как известно все оригинальные запчасти, упакованные в коробочки Тойота, Мерседес и других брендов, не изготавливаются ими самостоятельно, а закупаются с производственных линий брендовых производителей, таких как Манн, Бош и прочих. Другими словами, если вы не хотите переплатить за красивые коробочки 3 или 4 цены, то это серьезный повод обратиться к нам. Мы исследовали покупку деталей для ТО на примере Тойота Камри и на деле получилось, что Оригинальные запчасти вышли в 16000 рублей, а те же аналоги которые вложены в упаковки Тойота, если их брать с заводскими упаковками производителя вышли в 4500 рублей. Согласитесь, разница колоссальна, так зачем дарить деньги?

Наша цель — обеспечить высокий уровень консультаций и отличный сервис по оплате, доставке и отправке ТК. Наши специалисты используют самые передовые технологии подбора запчастей и гарантируют применимость деталей к автомобилям, с обязательным использованием VIN кода транспортного средства, выполняют подбор деталей в оригинальных каталогах и предлагают лучшие бренды, адекватные цены и оперативную доставку.

Многие привыкли искать товары по всему интернету и выискивать самую низкую цену на тот же Шланг ГУР UAZ, но зачем это делать и доверять из-за незначительного отличия цены непроверенным компаниям или просто частникам. На нашем сайте представлено более 500 поставщиков и каждый из них видит цены конкурентов и конечно у них возникает желание продавать больше и соответственно снижать свою цену.

ВНИМАНИЕ. Наш склад пополняется ежедневно, поэтому может отображаться не весь ассортимент

Полная информация у наших консультантов по беспатному телефону 8(800)200-08-73

Признаки необходимости замены жидкости ГУР на УАЗ патриот

ГУР на внедорожнике играет важную роль для безопасности и комфорта во время движения на транспортном средстве. Качество и количество жидкости имеет большое значения для механизма ГРУ, т. к. с ее помощью происходит облегчение вращение руля. Замену смазывающей жидкости нужно производить не только после пройденных 100000 км или 1 раз в 2 года, как того требует инструкция, но и чаще по нескольким причинам:

  • трудно проворачивается рулевое колесо;
  • слышны шумы неизвестного происхождения в насосе и в рабочем механизме;
  • замечены масляные потеки по системе ГУР;
  • при движении появляются различные нарушения в управлении автомобилем.

При появлении этих признаков нужно провести техническое обслуживание транспортного средства, исправить поломку и заменить жидкость.

Причинами поломки ГУР могут быть:

  • порыв или вздутие шланга;
  • неисправность насоса;
  • засоренный фильтр.

УАЗ Patriot › Бортжурнал › Замена Шлангов И Масла ГУР ZF. УАЗ Патриот (дорестайл).

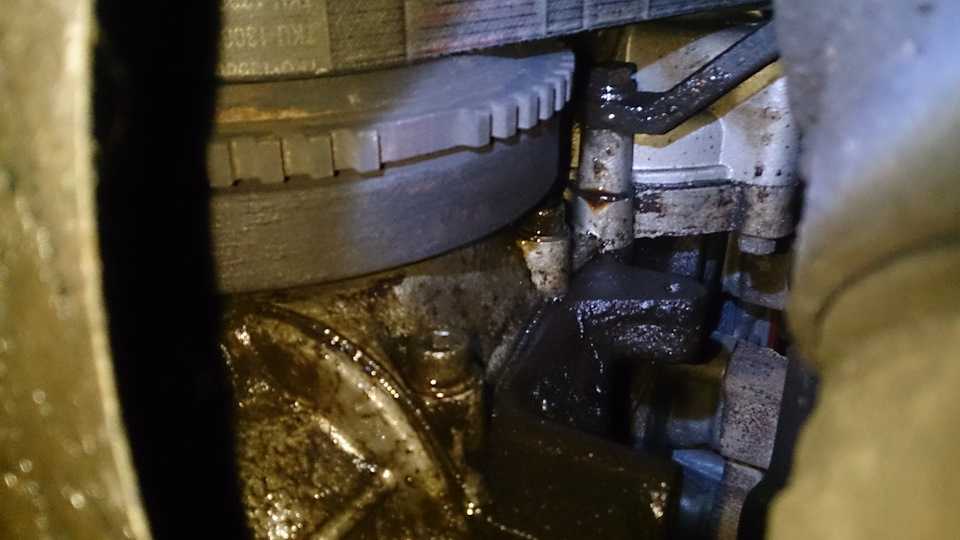

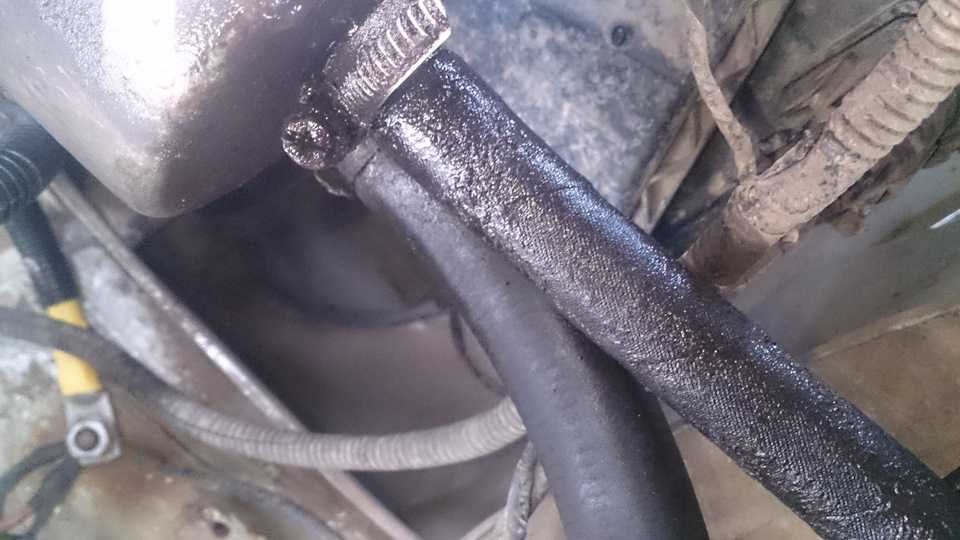

После холодов обильно стало давить масло из шалнгов ГУРа…

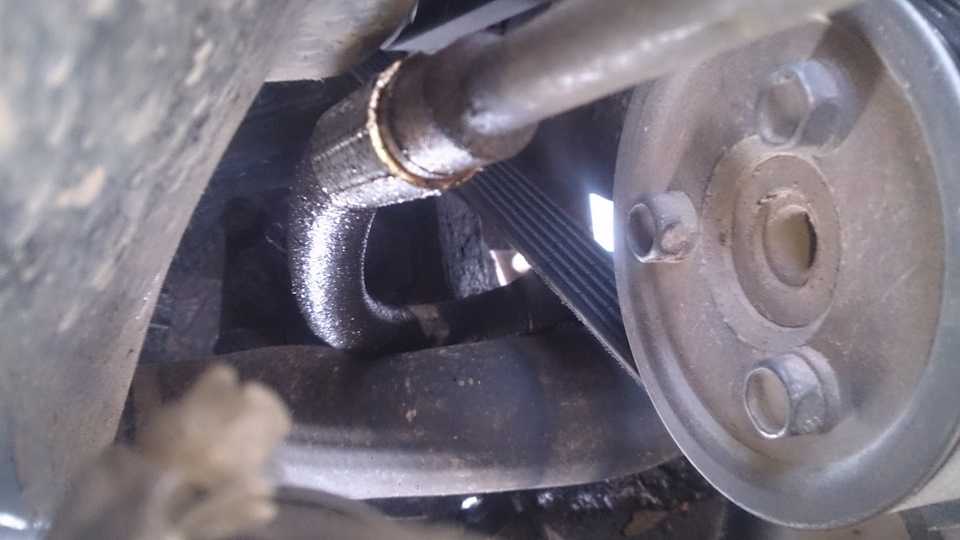

Если шланги низкого давления (обратка) были всегда вспотевшие (с момента покупки), то вот шланг высокого давления, резко покрасневший, совсем не обрадовал! :/

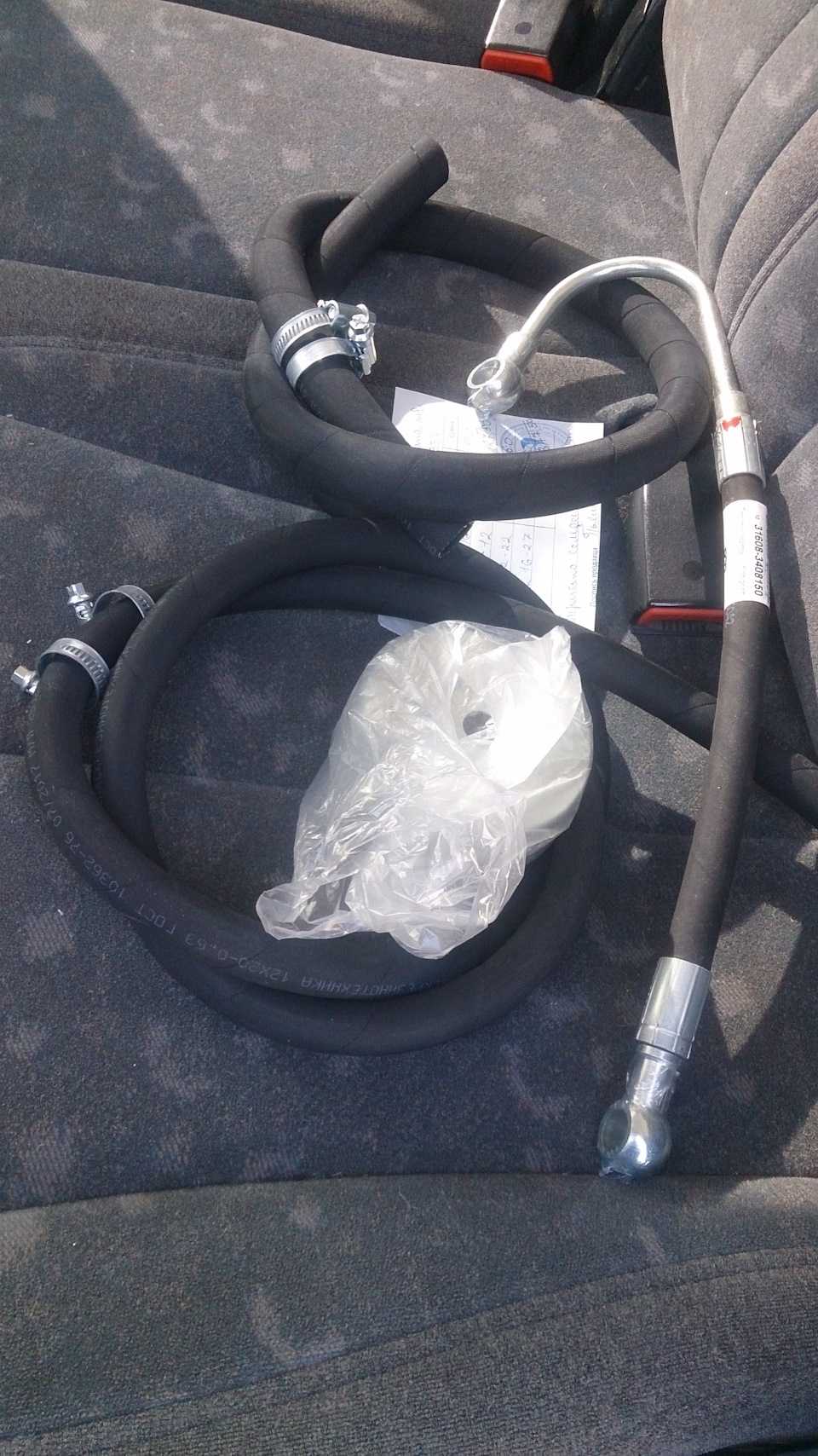

Тянуть было некуда, начал поиски ЗИПа.Основное было закуплено, как обычно впрочем, в expressuaz!

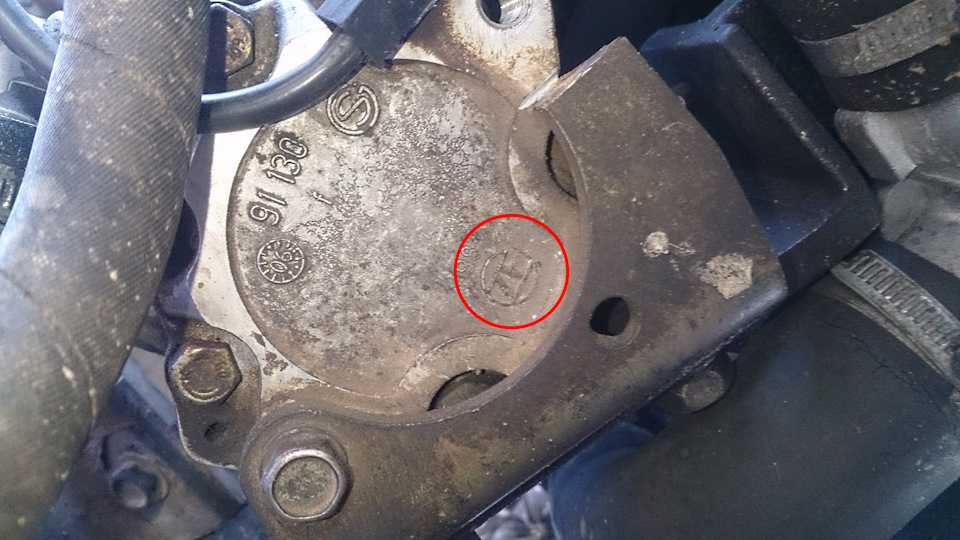

В моем случае, дата производства автомобиля июль 2007года, ГУР установлен ZF!

Шланг на такой агрегат идет под два болта-штуцера!

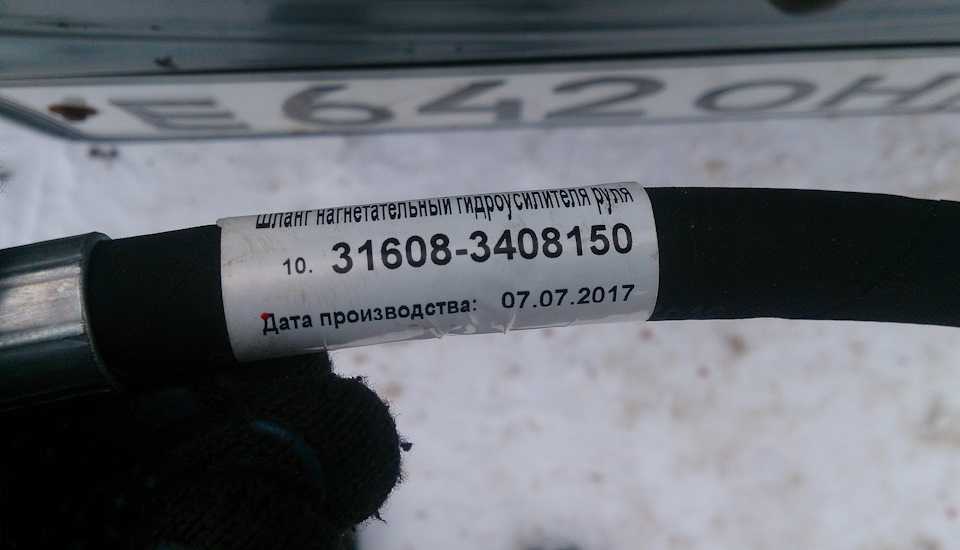

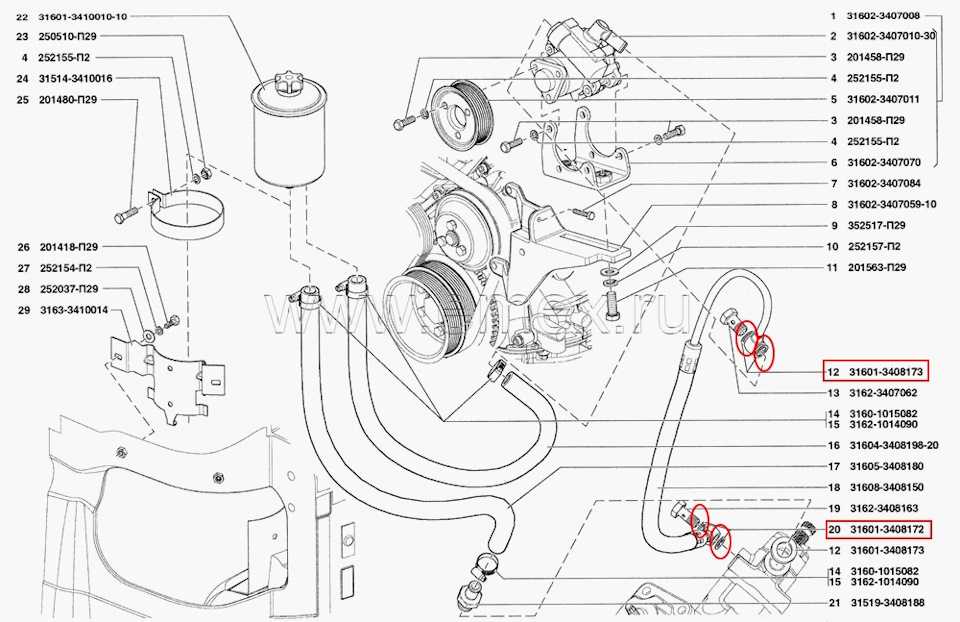

К нашим ZF насосам, естественно подходит только такой шланг:Шланг г/усил. Патриот (ЗМЗ-409) (2 об. изг 180) до 2007 года, с ГУР ZF: 3160-80-3408150-95 750р

При замене рекомендуется установить новые медные шайбы:Шайба медная D-16 ГУРа: 51-3506013 5р (2шт)Шайба медная D-14 ГУРа: 10280060 5р (2шт)

Сами болты шланга ГУР имеют бошку под 22 ключ!

Будьте внимательны, сами болты имеют разный размер:16х1.5 устанавливается сверху, на сам компрессор;14х1.5 идет на редуктор — вниз!

Так же не забудьте приобрести, иначе смысл замены масла стремится к 0:Элемент фильтрующий бачка ГУРа: 4310-3407359 90р

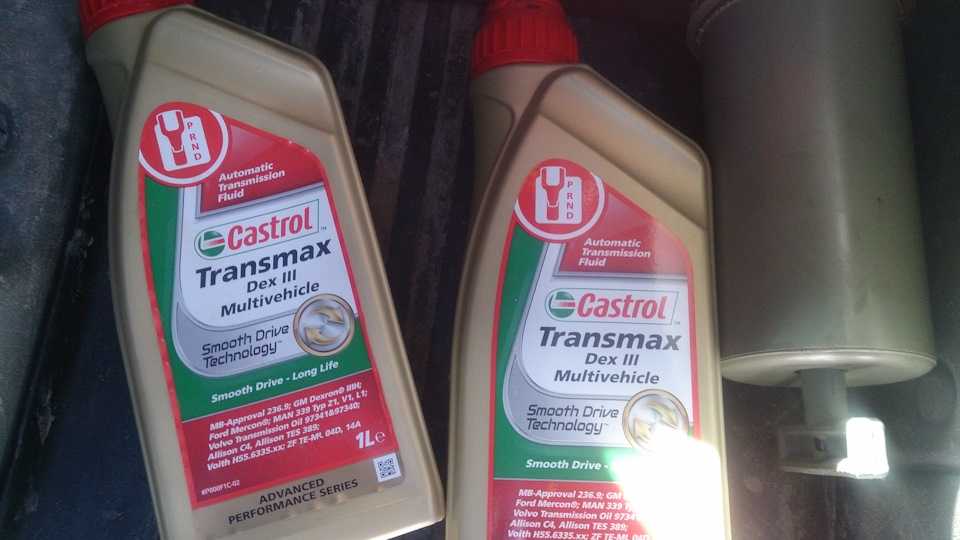

Масло взял Castrol Transmax DEX III 1L 490р

Шланги на расширительный бачок взял «на развес», с обычным нитяным армированием, + 4 хомута. Оба шланга купил по 1 метру. Не ленитесь — меняйте хомуты на новые, в дальнейшем это сэкономит массу времени! Все это вышло еще на 370р:

Замечу, что шланги обратки и подачи разных диаметров!

Сам процесс замены оказался проще, чем я представлял!Первым делом открутил весь р

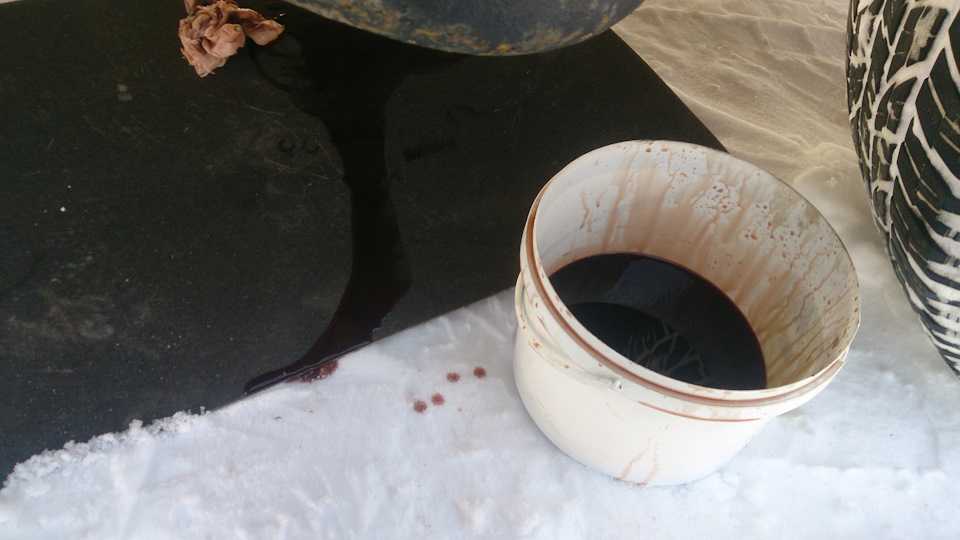

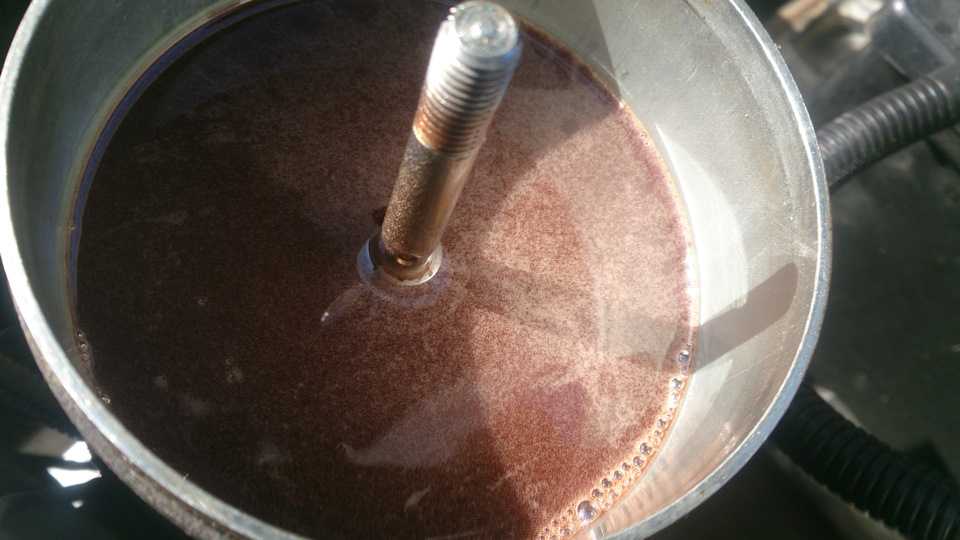

бачок от кузова — опрокинул его в емкость под масло.ОСТОРОЖНО! Фильтр прижат пружиной! Аккуратно извлекайте шплинт из шпильки!Открутил шланги и так же вывел в емкость. Для полного слива жижи, не заводя мотор покрутил стартером в режиме «продувки цилиндров»

Обороты при таком режиме (педаль в пол, вкл стартер), всего около 100-200об/м. Слив все масло, окончательно демонтировал все три шланга, под конец еще раз прокрутив стартером, выдавил остатки масла…

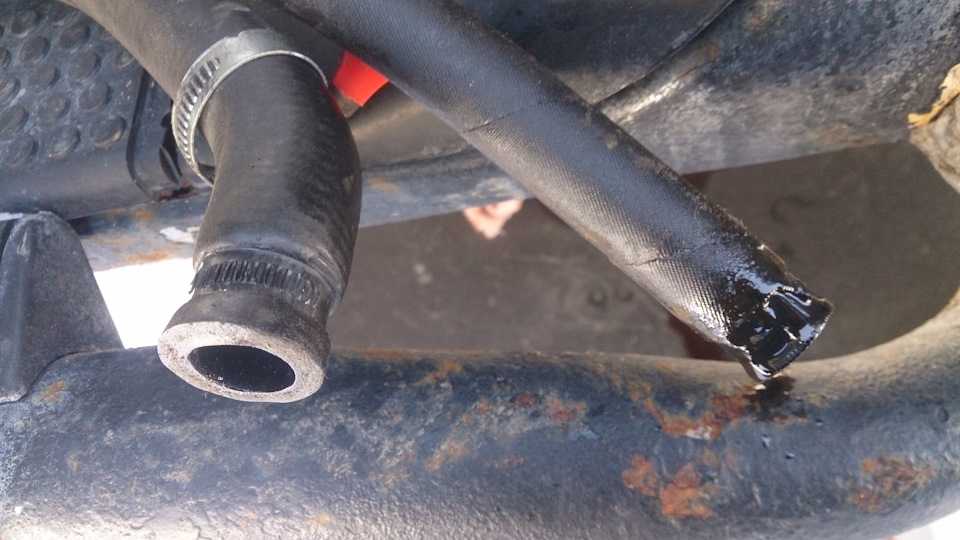

Шланги на р. бак были дико передавлены и сифонили из под хомутов!

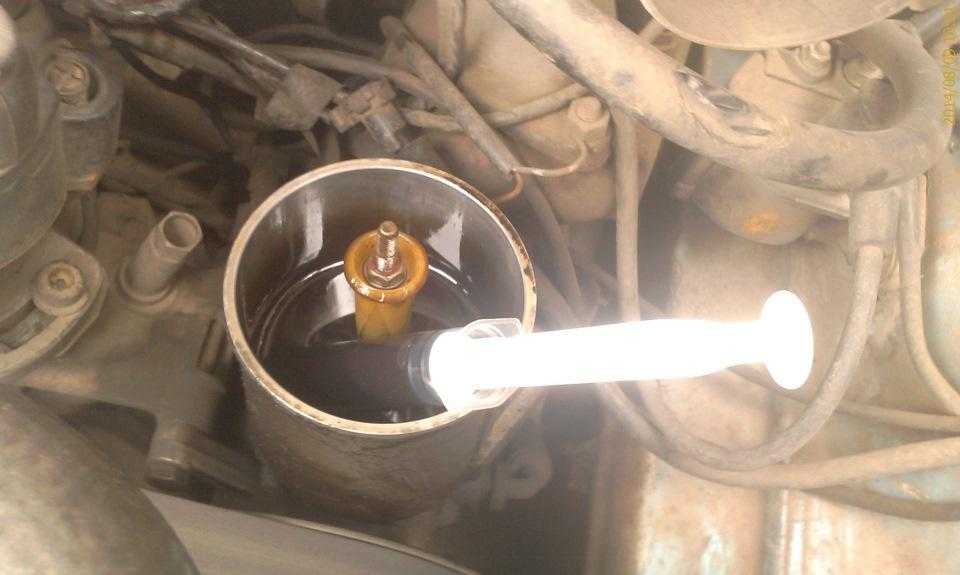

Отчистил от 10 летней грязи промасливавшийся бочонок! Протер изнутри ветошью.

Начал сборку… Шланги обратки и подачи, встали без проблем! А вот с шлангом высокого давления пришлось изрядно помучится! Делал все на парковке перед работой, а, как назло, еще испортилась погода, стал дуть холодный ветер и. вобщем шоу началось! Спустя час самых разных интересных поз, таки смог закрутить болт-штуцер на редукторе! Оооочень неудобное и неблагодарное занятие, при условии работы на улице, без до разбора каких либо элементов! Но я это сделал :D!

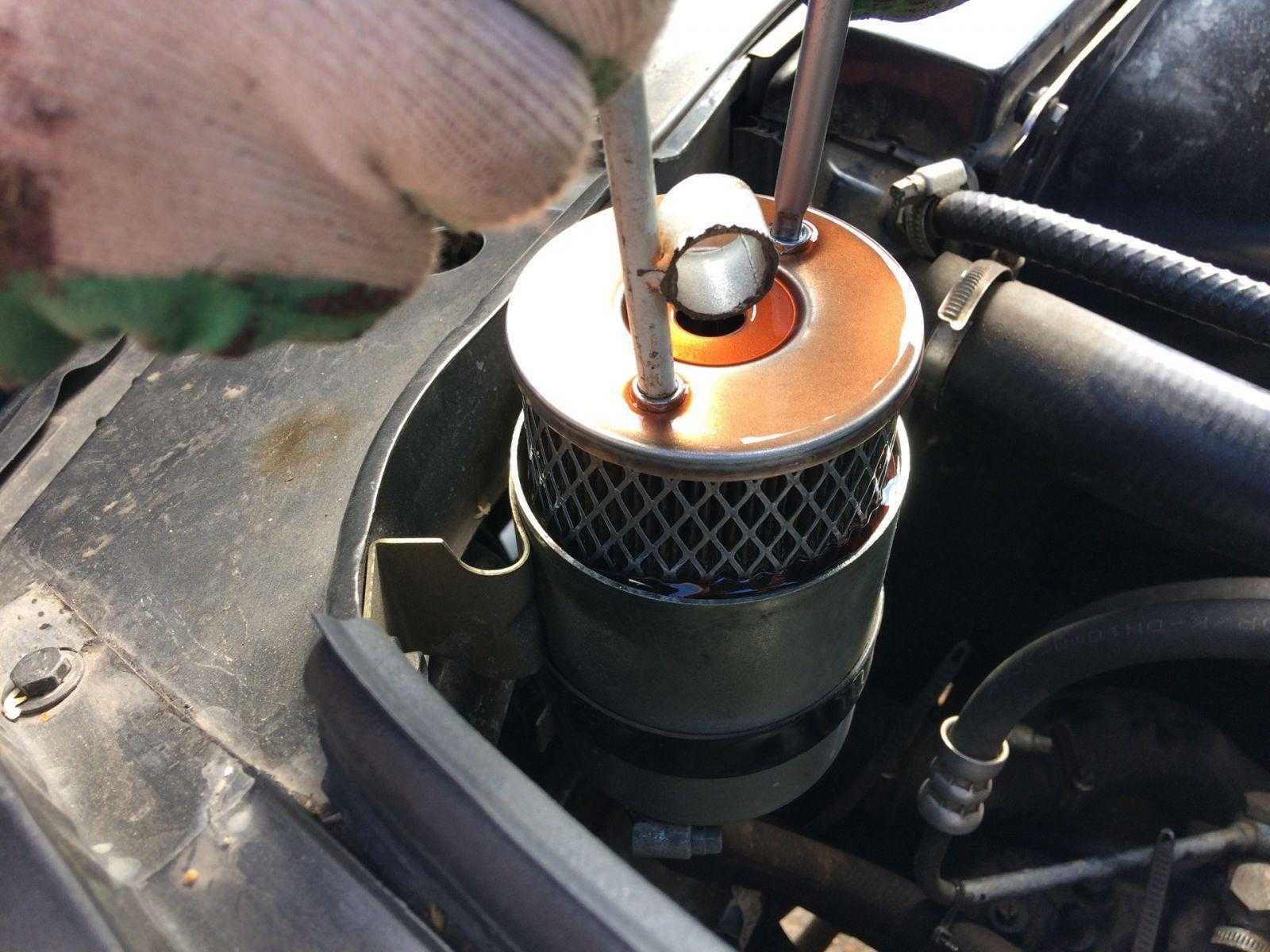

Еще одним неприятным моментом оказалось то, что новые фильтры ГУРа, стали выпускать немного другого форм-фактора — профиль стал чуть выше, и поставить обратно пружину со шплинтом оказалось невозможно!Пришлось подрезать пружину на три витка, и зафиксировать все это клипсой от автомодели!

Пора заливать масло! Для прокачки использовал все тот же метод — продувки цилиндров, а так же (на заглушенном ДВС), несколько раз крутил рулем от упора до упора. Долил масла и повторил процедуру еще 3и раза! Влезло всего 900мл масла… На часах 20.10, уже стемнело, пора заводить и проверять результаты своей работы!Пуск! Небольшой гул и свист, который прошел практически сразу. Руль на прессованном снеге вращался одной рукой. Все в норме, можно начинать движение!

А это фото проделанной работы на следующий день, как видно — никаких подтеков, запотевания и прочего негатива нет!)

Необходимость замены

Часто уже через 30-40 тысяч км пробега можно обнаружить подтеки антифриза из системы охлаждения. Причины подтеков следующие:

  1. Старая резина огрубела и под влиянием негативных факторов начала трескаться. Достаточно одной микротрещинки, чтобы начал вытекать антифриз.
  2. Неплотное прижатие резиновых патрубков хомутами. Такое явление возникает в случае, когда резина становится неэластичной, грубой и сквозь соединения начинают появляться трещинки и зазоры.

Появление таких трещин и зазоров в системе охлаждения внедорожника УАЗ Патриот чреват не только подтеками охлаждающей жидкости, но также и попадания воздуха в систему. При таком раскладе требуется периодически контролировать уровень антифриза, а также искать причины неисправности печки.

В таком случае, когда появляются уже видимые трещины, только тогда водители спешат заменить резиновые изделия. Но менять шило на мыло – это экономически не эффективно. Эффективный вариант – это установка силиконовых патрубков и шлангов на внедорожник УАЗ Патриот.

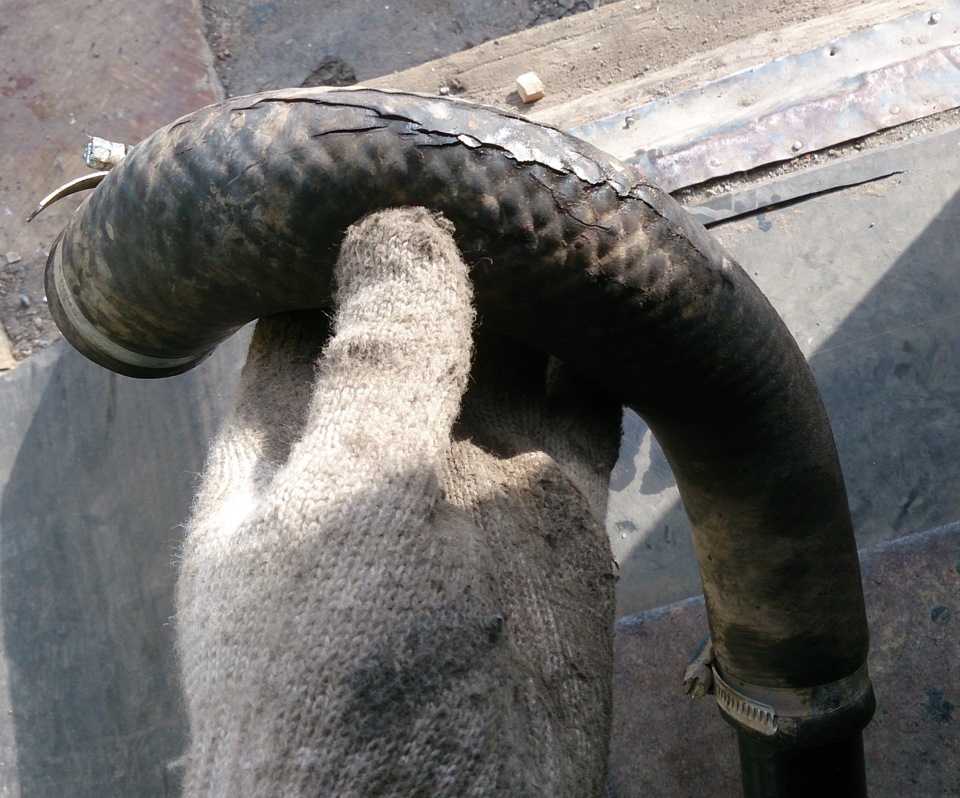

Шланг пришел в негодность

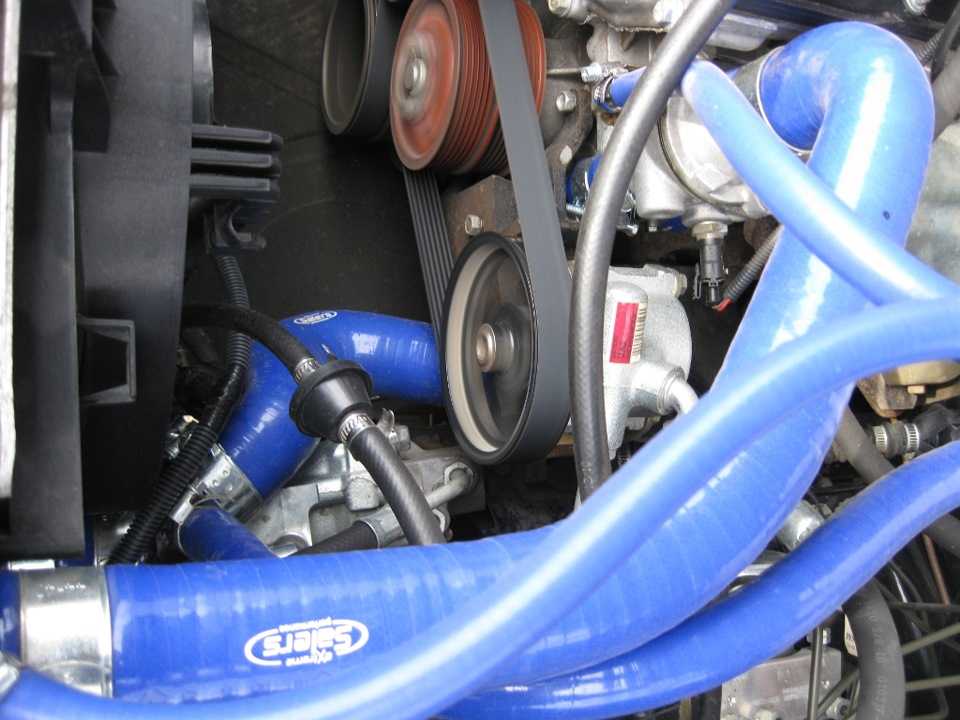

Особенности силиконовых патрубков

Силиконовые изделия характеризуются следующими особенностями:

  • Выдерживание высоких температур до +280 градусов.
  • Давление в таких трубках выдерживается до трех атмосфер, что является лучшим показателем.
  • Морозостойкость. Воздействие холода не влияет на изменение структуры изделия, а, значит, трубка из силикона остается невредимой под влиянием температур до -60 градусов.
  • Долговечность. Силикон – это новшество XXI века, с помощью которого можно добиться высоких результатов. В отличие от резиновых, силиконовые изделия служат в 4-5 раз дольше, поэтому срок их эксплуатации практически вечный. В то время, когда резиновые трубки нужно менять через каждые 30 тысяч.

Единственным недостатком силикона является стоимость. Если комплект резиновых патрубков для системы охлаждения двигателя внедорожника УАЗ Патриот стоит около 1000 рублей, то силиконовые обойдутся как минимум в 3500-4000 рублей. Но если сравнивать по окупаемости изделия, то уже за год силикон не только окупит себя, но и оставит владельца в выгоде.

Поэтому прежде чем спешить заменить изделия, дождитесь окончания гарантийного термина. Заменив резиновые изделия на силиконовые, можно сказать, что немалую роль в такой ситуации играет преображение подкапотной части. Синий цвет силиконовых трубок подчеркивает каждый элемент подкапотной части, поэтому каждый владелец внедорожника оценит такое зрелище по достоинству.

Комплект

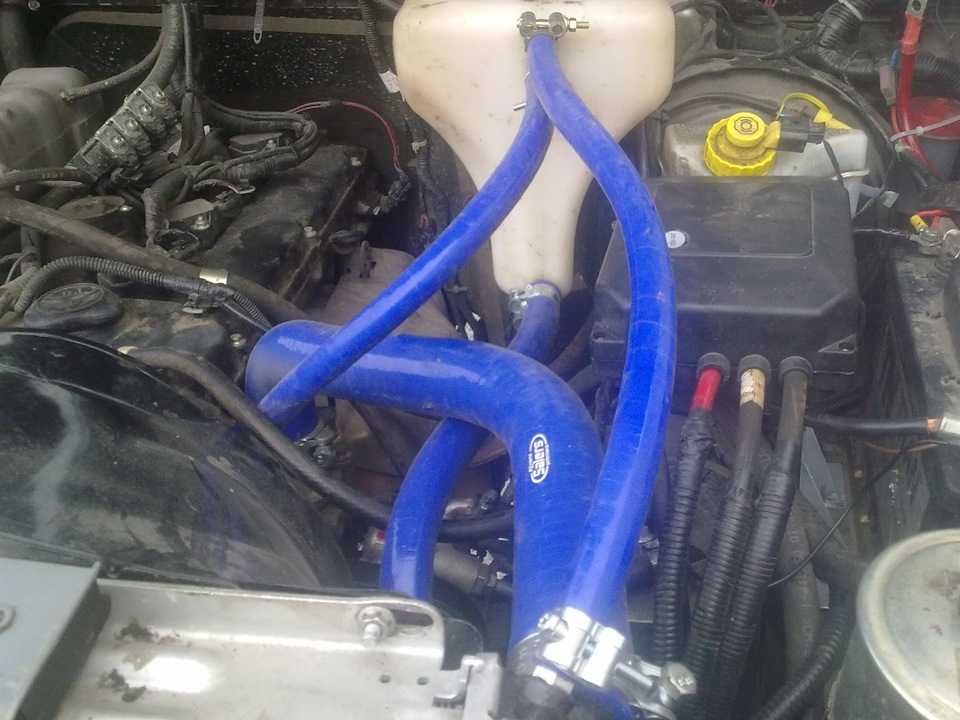

Что входит в комплект? Имеется полный комплект силиконовых патрубков для системы охлаждения двигателя, в который преимущественно входят все материалы радиатора: подводящий, отводящий и термостат. Также входят шланги печки внедорожника УАЗ Патриот. Эти комплекты можно приобрести и по отдельности, но если уж менять, то менять всю систему в целом.

В комплект не входят хомуты, поэтому приобретать их необходимо по отдельности. К силиконовым материалам рекомендуются специальные пружинные хомуты. Так как такие устройства позволяют автоматически сжиматься и разжиматься. При нагревании силикон и металл расширяется и увеличивается в объеме, а при охлаждении наоборот. Пружинные хомуты рассчитаны на такие явления, поэтому рекомендуется устанавливать именно их. Но, как известно, многие водители уже испытали и обычные винтовые хомуты на силиконе. Толщина стенки силиконового материала компенсирует тепловое расширение, поэтому герметичность и надежность изделия будет на должном уровне.

Замена же патрубков осуществляется просто:

  1. Необходимо первоначально слить антифриз из системы.
  2. Удалить старые резиновые шланги.
  3. Очистить места, где стояли резиновые изделия, так как зачастую эти соединения алюминиевые и на них может остаться налет. Этот налет следует удалить.
  4. Установить силиконовые изделия.

Чтобы надеть силиконовые патрубки, можно смазать их тосолом. Также операции по замене рекомендуется осуществлять в теплое время года, так как сделать это будет намного проще.

Итак, теперь вы знаете, зачем нужна замена резиновых патрубков и шлангов на внедорожнике УАЗ Патриот. Следует один раз заплатить, чтобы пользоваться изделием вечно – ведь это так приятно.

Нагнетательный шланг гур Delphi или как я вылечил рулевое

Нагнетательный шланг гур Delphi или как я вылечил рулевое

Сообщение vigortaurus » Пн дек 20, 2010 20:49

Сообщение vigortaurus » Пн дек 27, 2010 08:57

Сообщение роман300 » Пн дек 27, 2010 09:51

Сообщение vigortaurus » Пн дек 27, 2010 09:58

Сообщение роман300 » Пн дек 27, 2010 10:02

Сообщение vigortaurus » Пн дек 27, 2010 10:06

Сообщение роман300 » Пн дек 27, 2010 10:24

Сообщение vigortaurus » Пн дек 27, 2010 10:33

Сообщение роман300 » Пн дек 27, 2010 10:45

Сообщение vigortaurus » Пн дек 27, 2010 11:14

Сообщение роман300 » Пн дек 27, 2010 11:21

Сообщение vigortaurus » Пн дек 27, 2010 11:23

Сообщение vigortaurus » Пн дек 27, 2010 15:46

Сообщение Barmer » Вт июн 14, 2011 17:58

Сообщение Дед Вова » Вт июн 14, 2011 23:00

Сообщение vigortaurus » Пт июн 17, 2011 08:11

Сообщение akaKot » Вт июн 21, 2011 11:53

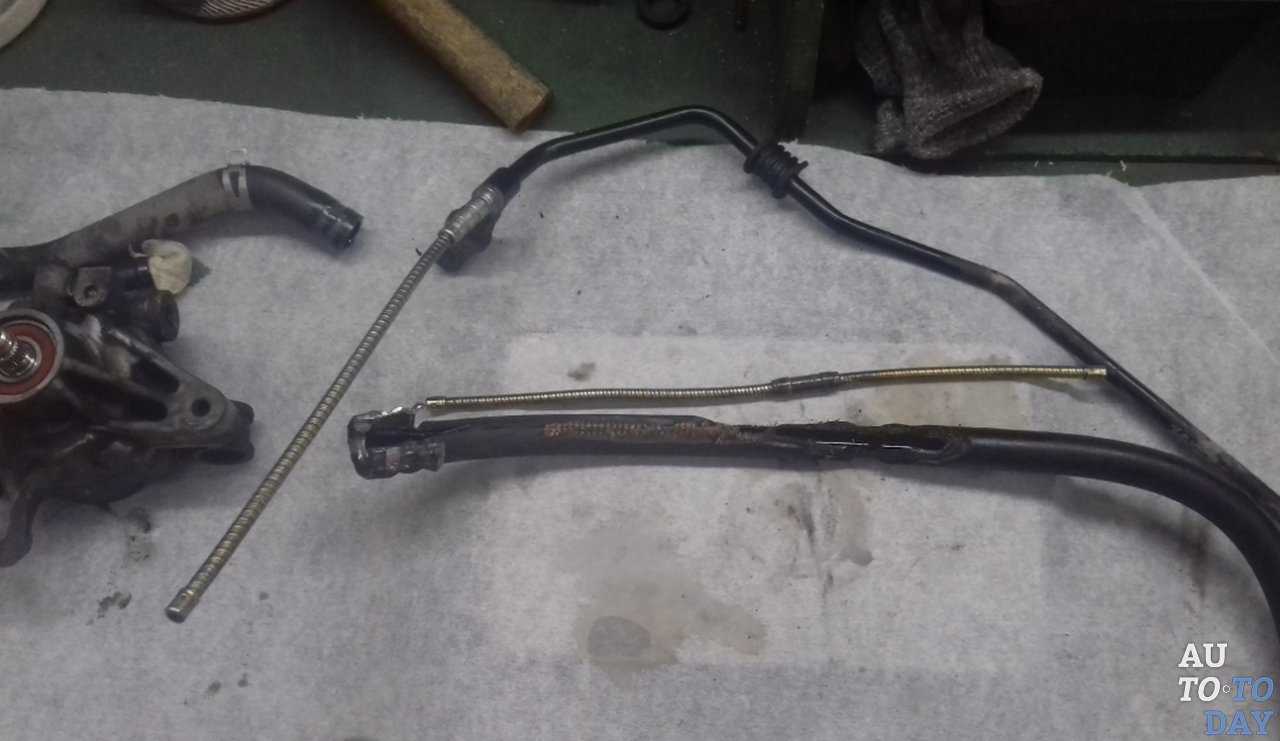

Новый шланг при кручении руля стоит как железный, никаких движений или раздуваний. Эффект «переруливания» пропал полностью. Крысота.

Кстати, интересный момент — несколько недель назад завалил кастор и эффект «переруливания» настолько усилился, что стало страшновато ездить. Машину натурально бросало в сторону при малейшем повороте руля. Видимо из-за того, что увеличилось усилие на руле и шланг стал больше аккумулировать на себе.

Сообщение Лентяй » Вт июн 21, 2011 19:42

Сообщение luchsergey » Вт июн 21, 2011 20:08

Сообщение akaKot » Вт июн 21, 2011 22:16

Судя по картинке, на 3160.ру продают именно правильный шланг: http://3160.ru/index.php?product >

У «старого» наконечники серого цвета, а у «нового» — латунного.

Сообщение Дед Вова » Вт июн 21, 2011 23:05

Сообщение poLevoz » Вт июн 21, 2011 23:21

Сообщение luchsergey » Ср июн 22, 2011 03:28

Сообщение Лентяй » Ср июн 29, 2011 20:34

Сообщение luchsergey » Чт июн 30, 2011 05:38

Сообщение Лентяй » Чт июн 30, 2011 19:52

Сообщение luchsergey » Чт июн 30, 2011 20:12

Сообщение akaKot » Пт июл 01, 2011 07:24

Сообщение Лентяй » Пт июл 01, 2011 16:31

Сообщение luchsergey » Пт июл 01, 2011 16:58

Сообщение luchsergey » Сб июл 09, 2011 09:40

Получил сегодня шлангочку.поставил.как катнусь позже так отпишусь. пока просто инфа. Этот шлангочка по тоньше в диаметре и пожёстче ,что радует и имеет нормальные шестигранники: 17 и 19.

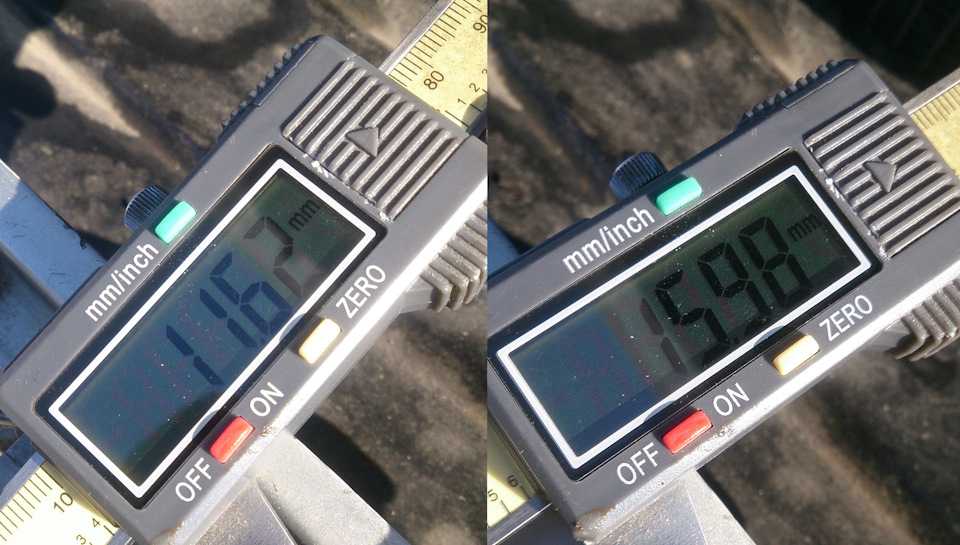

родной 16 и 18,видимо он по пиндосской лицензии в китае сделан.

родной вроде не тянется снятый,как кондом точно и не дулся вроде,когда ещё стоял,хотя какие то подергивания и напряги точно были при верчении рульки.

Сообщение luchsergey » Сб июл 09, 2011 12:53

Сообщение luchsergey » Пн июл 11, 2011 05:28

Сообщение Лентяй » Пн июл 11, 2011 20:50

Сообщение luchsergey » Вт июл 12, 2011 05:22

Сообщение samael » Вт июл 12, 2011 09:27

Сообщение luchsergey » Вт июл 12, 2011 13:52

Сообщение v030766 » Вт июл 12, 2011 19:50

Сообщение Лентяй » Вт июл 12, 2011 19:59

Сообщение luchsergey » Вт июл 12, 2011 20:55

Сообщение samael » Ср июл 13, 2011 11:18

Сообщение luchsergey » Ср июл 13, 2011 11:22

Сообщение Hakim1 » Ср июл 13, 2011 12:20

Сообщение luchsergey » Ср июл 13, 2011 12:47

Сообщение Лентяй » Ср июл 13, 2011 23:30

Сообщение luchsergey » Чт июл 14, 2011 04:18

Сообщение Hakim1 » Чт июл 14, 2011 12:40

Сообщение Матчезерский » Пн авг 01, 2011 21:22

Сообщение luchsergey » Вт авг 02, 2011 05:38

Сообщение Volodya » Вт авг 09, 2011 19:35

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Прокачка системы ГУР

Прокачка (удаление воздуха) системы гидроусилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов).

Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает

повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.

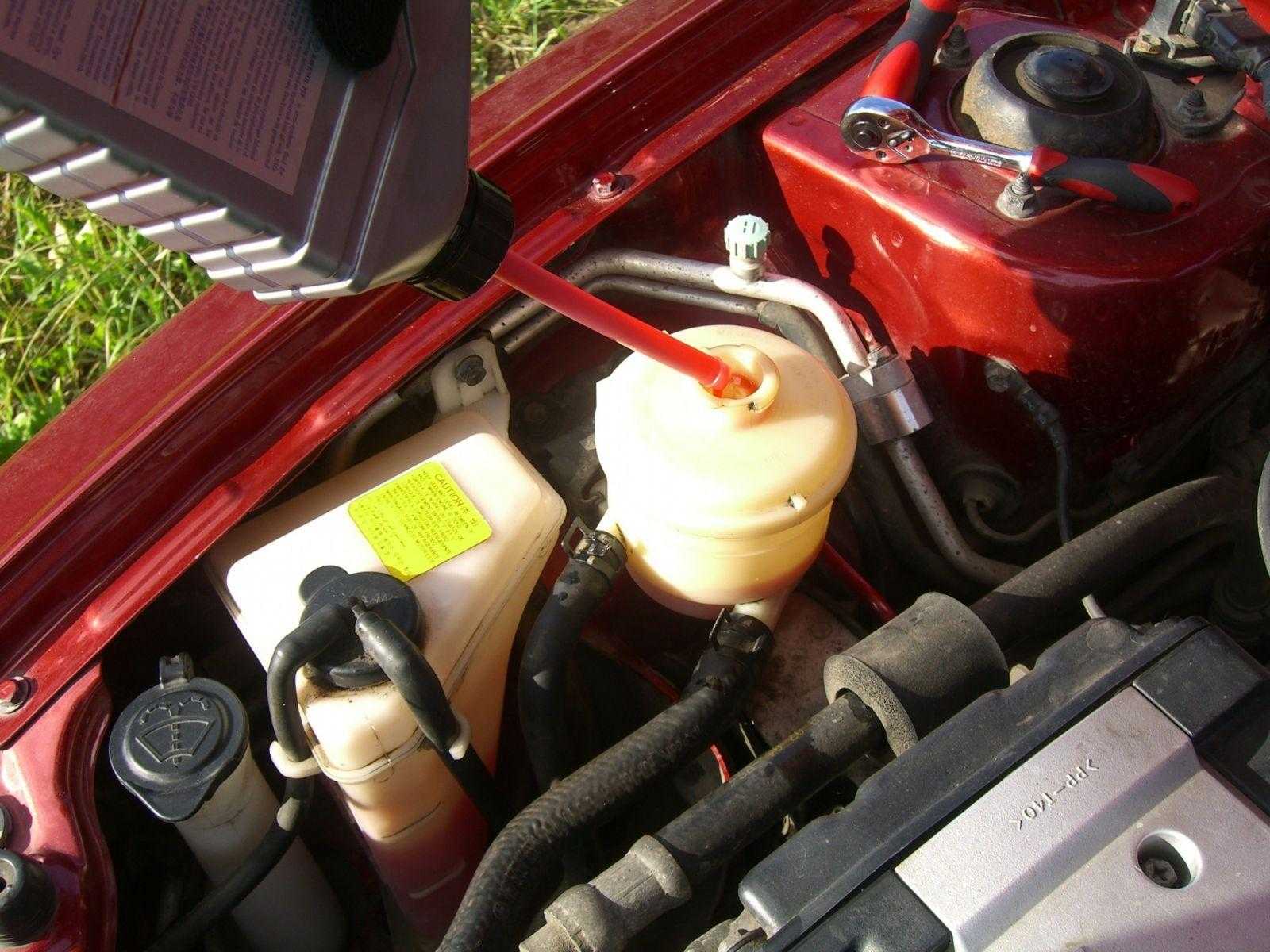

  1. Залейте рабочую жидкость в систему гидроусилителя рулевого управления до необходимого уровня
  2. Установите упоры под задние колеса и вывесите переднюю часть автомобиля.
  3. Пустите двигатель и дайте ему поработать 15–20 с.
  4. Поверните рулевое колесо до упора влево, затем до упора вправо.

Не задерживайте колеса в крайних положениях.

  1. Повторите операцию 4 не менее трех раз.
  2. Установите рулевое колесо в среднее положение и заглушите двигатель.
  3. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости доведите его до нормы.

Уровень рабочей жидкости в бачке должен находиться на уровне сетки наливного фильтра.

Замена бачка ГУР

Подготавливаем ключи на 12, 13, отвертку с плоским лезвием, емкость для слива жидкости из бачка

Ослабляем затяжку гайки стяжного хомута бачка ГУР

Сливаем рабочую жидкость из бачка гидроусилителя в заранее подготовленную емкость (можно применить обрезанную пластмассовую бутылку)

Ослабляем затяжку хомутов шлангов

Отсоединяем шланги от бачка

Устанавливаем детали в обратном порядке

Замена рулевого механизма

Потребуются ключи на 12, 13, 22, 42, торцовая головка на 17, съемника шаровых шарниров, двухзахватный съемник

Откручиваем гайку и вынимаем болт из хомута вилки карданного шарнира вала рулевого механизма

Вставляем отвертку в прорезь хомута вилки карданного вала и поворачиваем отвертку, тем самым ослабляя затяжку хомута

Отсоединяем карданный вал рулевого управления от вала рулевого механизма и отводим его в сторону

Выкручиваем болт-штуцер крепления нагнетательного шланга гидроусилителя рулевого управления

Отсоединяем шланг от рулевого механизма

Соединение нагнетательного шланга с рулевым механизмом уплотняется медной шайбой. Сильно обжатую шайбу необходимо заменить.

Ослабляем затяжку хомута отводящего шланга

Снимаем шланг с патрубка и сливаем жидкость в заранее подготовленную емкость

Выпрессовываем из рулевой сошки палец шарового шарнира наконечника рулевой тяги

Выкручиваем три болта крепления рулевого механизма к раме

Снимаем рулевой механизм с автомобиля

Откручиваем гайку крепления рулевой сошки и спрессовываем ее с помощью съемника

Устанавливаем все детали в обратной последовательности и прокачиваем систему ГУР

Замена насоса ГУР

Снимаем ремень привода насоса, как описывалось выше

Выкручиваем болт-штуцер крепления нагнетательного шланга

И отсоединяем нагнетательный шланг от насоса

На штуцере нагнетательного шланга установлены медные прокладки. Если прокладки сильно обжаты их необходимо заменить.

Ослабляем затяжку хомута всасывающего шланга

Отсоединяем шланг от насоса

Окончательно выкручиваем болты крепления насоса и снимаем насос ГУР

Устанавливаем детали в обратной последовательности и регулируем натяжение ремня, как указано выше

Описание запчасти

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Размер товара (мм): 500х230х26Вес, кг: 0,36

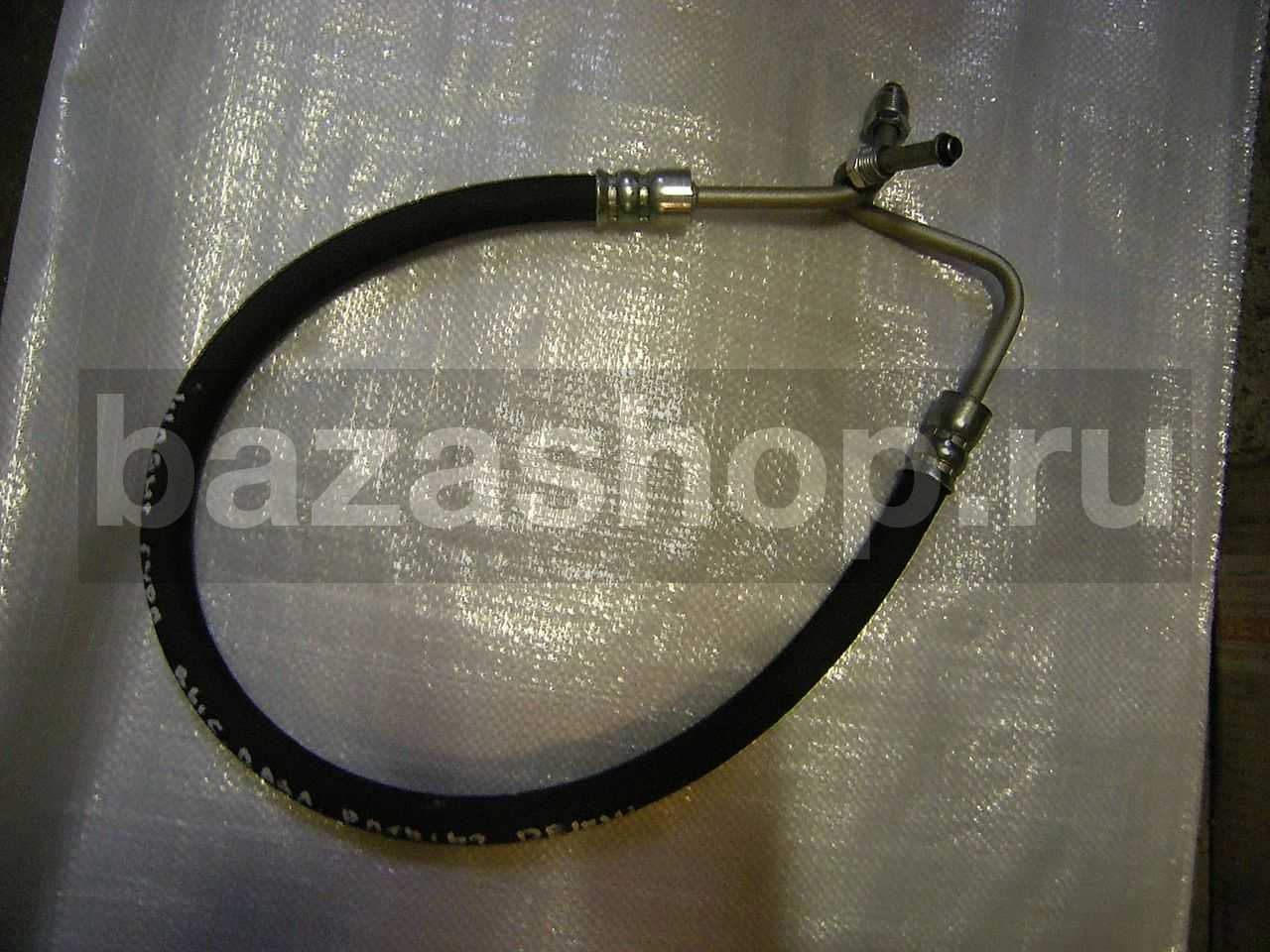

На автомобили УАЗ 3163 Патриот (Patriot) серийно устанавливают гидроусилители китайской фирмы Yubei. В процессе эксплуатации выявлен дефект в недостаточной прочности нагнетательного шланга ГУР.

Предлагаем шланг ГУР с улучшенными характерестиками:

Шланг ГУР УАЗ 3163 Патриот (Patriot) дв. ЗМЗ-409 c 2015 года 3163-3408050 (под ГУР YuBei)

кольцо-кольцоd 14мм и d 16мм

Шланги ГУР TEKTAN конструкционно аналогичны заводским, но выполнены из более качественных элементов базы. При производстве шлангов ГУР компания TEKTAN использует рукава высокого давления ведущих европейских производителей и холоднодеформированные бесшовные трубки. Стальные бесшовные холоднодеформированные трубы изготавливаться методом холодной прокатки. Этот метод позволяет добиться получения изделий с максимально точными параметрами: длина проката, толщина стенок и диаметр сечения.

Преимущества шлангов гидроусилителя руля TEKTAN: — максимальные характеристики прочности; — отсутствие швов, потенциально опасных мест разрыва; — устойчивость к коррозии; — долговечность и стойкость к различного рода климатическим изменениям.

Все комплекты гидроусилителя руля, компания «Автогур73» комплектует — нагнетающими (шлангами высокого давления); — всасывающими; — сливными шлангами ГУР, компании TEKTAN.

Гарантия — 1 год.

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа

Вы можете купить «Шланг ГУРа нагнетательный УАЗ PATRIOT (409 дв.) под ГУР DELPHI / 3163-3408150 (-01) / 9311» онлайн прямо сейчас. Для этого просто отложите деталь в корзину или воспользуйтесь опцией «заказ в один клик».

У ТК «База все для УАЗа» Вы всегда найдёте конкурентные цены, оптимальные сроки поставки и широчайший ассортимент.

Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефону: 8-800-700-9-554 или через форму обратной связи.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Пошаговая инструкция по замене масла в гидроусилителе руля

Чтобы поменять смазку в ГУР нужно, прежде всего, соблюдать основные правила техники безопасности и иметь нужные инструменты:

  • тряпочные и резиновые перчатки;
  • шприц с приспособленной трубочкой;
  • ветошь;
  • чистое масло;
  • емкость для слива отработанного масла.

Для замены масла необходимо:

  1. Поставить автомобиль на подъемник, яму или с помощью домкратов поднять переднюю часть машины.
  2. Снять передние брызговики и открутить расширительный бачок ГУР.
  3. Ослабить крепление бачка и подготовить тару для слива старого масла.
  4. С помощью шприца и трубки слить жидкость в приготовленную емкость. Отсоединить от бачка шланг обратки и направить его в тару.
  5. Несколько раз повернуть руль до упора в разные стороны, запускать двигатель не нужно.
  6. Демонтировать бачок и тщательно промыть. В бачке расположен фильтр, который чистит масло, его необходимо заменить. Для замены нужно вытащить шплинт, снять шайбу, пружину и резиновую втулку. Очистить бачок и собрать в обратной последовательности.
  7. После установки расширительного бачка шприцем залить свежее масло: с заглушенным двигателем, проворачивая руль до упора в обе стороны, одновременно заливая жидкость в бачок. Во время вращения руля из сливного шланга будет течь отработанное масло черного цвета. Нужно продолжать прокачку, пока масло не станет светлым.
  8. Затем собрать все на место, запустить силовой агрегат и снова несколько раз провернуть руль до упора в разные стороны. После чего добавить жидкость до нужного уровня и тщательно проверить целостность шлангов, чтобы избежать течи масла.

Рекомендации при выполнении работ:

  • чтобы не было нагрузки на ГУР, при прокачивании системы автомобиль должен находится в поднятом положении;
  • количество жидкости при замене составляет 1.2 л;
  • после окончания всех робот нужно поставить автомобиль на колеса, запустить двигатель и дать ему поработать 15 минут.

Чтобы избежать поломок и дорогостоящего ремонта, необходимо своевременно выполнять замену масла и фильтрующего элемента ГУР, а также выбирать качественные смазки и детали.

.

УАЗ Patriot ZzzzZ › Бортжурнал › Замена шланга ГУР 3163-00-3408150-01

Очередной геморрой от компании солерс в виде нагнетающего шланга ГУР, знаком большинству владельцев УАЗ патриот.Геморрой связан с тем, что шланг под нагрузкой «играет», раздувается словно живой, несмотря на то что это РУКАВ ВЫСОКОГО ДАВЛЕНИЯ!

Такая проблема (хотя ее не должно было быть) есть только на Delphi, так как только на этой комплектации шланг made in usa, с применением рукава по SAE J 188 по моему. Т.е. рукав с текстильным кордом. Такие рукава имеют в зависимости от материала внутреннего/наружнего слоя возможность увеличения внутреннего объема шланга до 30%. Это необходимо для устранения гидравлических шумов системы ГУР. Однако в автомобилях УАЗ это неактуально как из за общего шума так и из за удаленности механизма рулевого управления от водителя.И в данном случае применение такого рукава оказалось неоправданно, так как по субъективным ощущениям владельцев присутствует неясность в точке нулевой.Во всем остальных моделях уаза (в т.ч. и в текущей версии с дизелем) такой проблемы нет, ибо там шланг с металлокордом. Который соответствует EN853. Объемного расширения нет совсем. Все гидравлические импульсы без снижения уходят в механизм. Но и потерь на «раздутие» шланга нет.источник

Из-за подобного поведения нагнетающего шланга между насосом и редуктором, появляются «паразитные явления» выраженные в ватном руле, постоянном подруливании и невнятной реакцией.Как только не решают проблему владельцы уаз патриот, и в стальною оплётку заключают, и стяжками утягивают и даже заказывают новый шланг с мифической 2 оплёткой…Завалив кастор практически с навья владения, я не сильно обращал на этот шланг внимание, рулилось вроде нормально, периодически шприцевал наконечники, пока не сменил их на необслуживаемые, мирился одним словом.Но после того как удалось добиться от мотора больше чем его штатные 128л.с. скорость подросла и стало очень некомфортно на трассе, машина плавала, но стоило чутку подгрузить руль, появлялась курсовая устойчивость… в сторону нагрузки руля, можно по кругу гонять.Достало!Проезжая мимо сервиса РВД, прикупил 50см отрезок шланга с допустимой нагрузкой в 380 очков, заводское изделие рассчитано на 180 очков( SEMPERIT DIN EN 853 1 SN DN 10 WP 180 BAR SAE 100 RIS 3/8» 2610 PSI 3Q11 W33 — маркировка заводского шланга гур делфи

штуцера с резьбой 16*1,5-3/8BSP в насос и 18*1,5-3/8BSP в ГУР) Напомню, насос качает от 90 до 120 очков. К шлангу взял пару обжимных втулок, сам шланг 3/8, внутренний диаметр 10мм.Распилив в гараже заводскую завальцовку, был приятно удивлён качеству и количеству — это единственно приятный момент — завальцовка шикарна! НО на этом все плюсы заканчиваются, и начинается горькая действительность.Из-за сильного сжатия шланга, а возможно из-за его качества, я руками «свернул голову», скрутив шланг и фитинг, наружу вылезла бахрома ниток… это и есть армирование РВД?!Дальше больше, из шланга показался стальной рукав, запрессованный одним концом в фитинг, а почему вторым нет?! Вынув змейку из шкурки, я понял, почему второй конец в воздухе — стальная гофра КОРОЧЕ чем резиновая оплётка. Идея инженеров придумавших этот шланг была простой — принцип душевого шланга — вспоминайте, как у вас устроен душ — вспомнили?! Резиновый шланг, по которому подаётся вода заключён в стальную гофру, которая удерживает резину от раздувания, так и тут(с некоторыми оговорками) идея была такой, что насос гонит масло в стальном рукаве, который под давлением раздвигает звенья и обеспечивает относительную герметичность, а резиновая оплётка снаружи предотвратит вытекание масла в состоянии покоя, когда звенья разомкнуты. Идея и впрямь хороша, НО РЕАЛИЗАЦИЯ ГОВНО!Я не знаю, зачем люди заказывают дополнительные шланги, аналогичного качества, когда ПРАВИЛЬНЫМ РЕШЕНИЕМ будет изготовление этого куска магистрали с нуля!Итог — собираю всё в гараже, гидравлическими клещами обжимаю втулки, проверяю на предмет протекания и еду в сервис РВД, что бы окончательно, правильно обжать существующую конструкцию. Ровный, нагруженный руль с отличной реакцией и никакого ватного виляния и подруливания НЕТ — машина встала на ровный курс! И какого чёрта я 3 года устранял люфтики в карданчиках, утягивал пальцы и уговаривал себя — это ж УАЗ… НЕТ, это не уаз — это пидорас с завода из цеха заготовки шлангов ГУР.

Опрессовка шланга ГУР

Если требуется поменять только часть трубки, то делается опрессовка шланга. Её производят при помощи специального обжимного инструмента и соединительной детали. У него есть втулка, которую одевают на шланг и помещают фитинг. Затем всю конструкцию перемещают в «кулачки» станка и проводят опрессовку. Если необходимый станок отсутствует, то некоторые автолюбители приобретают специальные двусторонние фитинги-«ёлочки».

При этом подбирают диаметр соединительного элемента, соответствующий размерам рукава. Соединять детали нужно достаточно плотно, чтобы не было протечки, но не переусердствовать, иначе их можно переломать. Следует подготовить также нужные хомуты в количестве двух штук с планкой и гайками.

Такую «ёлочку» обрабатывают смазкой, зафиксировав один конец в тисках. Затем помещают противоположный конец шланга в фитинг и одевают хомут. Плотно закручивают гайки. То же самое проделывают с другим концом детали. Для большей надёжности всё следует обернуть фольгированным скотчем. Несмотря на непрезентабельный вид, данная конструкция проработает долгое время.

Снятие и установка или замена

Чтобы заменить пришедший в негодность шлаг, его снимают и устанавливают новый. Объёмы ремонта зависят от состояния креплений. Если фитинги износились, то их меняют. В случае пригодности этих деталей, их можно присоединить пайкой к опрессуемому концу нового шланга, но такой ремонт даст временный эффект. Лучше всего при замене рукава использовать новые крепежи. При нестандартных креплениях рекомендуется брать ремкомплекты с подходящим размером фитингов.

При этом выполняется следующая последовательность действий:

  1. Машину спереди поднимают домкратом и ставят под неё надежные опоры («козлы»).
  2. Повернуть рулевое колесо в крайнее левое положение.
  3. Шприцем отсосать всю жидкость из ГУРа через его трубку.
  4. Отсоединить шланг, и поставить заглушки в места соединений рабочей системы.
  5. Подобрать новый рукав тех же параметров (длины, диаметра, маркировки).
  6. Зачистить концы шланга с наружных и внутренних сторон до металлической оплётки.
  7. Провести замеры и подобрать подходящие по параметрам фитинги.
  8. Сделать и проверить обжимку шланга.
  9. Установить новый элемент на место старого.

Видео: Замена шланга ГУР

Залить в ГУР жидкость и проверить надёжность установленных деталей, а также работу системы. Осуществить замену трубки или шлангов ГУР можно самому, если имеются соответствующие знания, инструменты и оборудование. Лучше всего, если при этих работах будет задействован человек, знающий своё дело. В конце обязательно следует проверить работу системы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
