Замена крана печки

Часто бывает, что ломается и такая деталь, как кран (стоит отметить, что на 2114 он не отличается слишком высокой надежностью). Выполняя его замену, следует одновременно выполнить и замену патрубков, даже если они исправны (про расположение патрубков печки ваз 2114 было рассказано выше).

Вся замена крана выполняется в следующем порядке:

установить авто на яму и зафиксировать;
открутить пробку-болт, слить ОЖ;
при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
установить на прежнее место новый (аналогичный) кран;
выполнить сборку в такой же последовательности, но в обратном порядке.

Многие автолюбители, выполняющие подобную замену, порой интересуются — как правильно подсоединить патрубки на печку ваз 2114? Ведь по ошибке или забывчивости можно соединить их неправильно, что приведет к нарушению нормальной циркуляции охлаждающей жидкости.

Для того, чтобы не ошибиться, стоит запомнить, что схема подключения патрубков печки ваз 2114 — следующая: патрубки, находящиеся в моторном отсеке, подключаются: первый — от крана (подводящий) до отверстия в головке блока цилиндров, второй — от крана (отводящий) — до «саксофона». Патрубки в салоне подключаются: первый — от крана к термостату, второй — от крана к подводу насоса.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Ход работы по замене тросов печки

Схема устройства печки ВАЗ-2109

Первое что нужно сделать — это обесточить автомобиль. Для этого достаточно снять минусовую клемму с аккумулятора.
Снимите накладку панели в районе пепельницы, магнитолы и крепления рычагов управления печкой — для этого открутите 4 болта-крепления.
Отсоедините провода от всех переключателей: света, противотуманок, магнитолы и т. д.
Отодвиньте передние сиденья до конца назад или, вообще, снимите, чтобы они не мешали.
Снимите фиксаторы для ремней безопасности на полу. Также уберите пластиковую обшивку, на которой держится пыльник рычага переключения передач

Из-под этой обшивки нужно будет достать нижний воздуховод.
Очень осторожно отсоедините зажимы от крана, а потом и сами тросики. Чтобы было удобно, для начала отсоедините тягу заслонки обогрева ног (3), потом тягу заслонки обогрева лобового стекла (14), потом тягу, управляющую краном (19) и тягу, затем управляющую заслонкой (20).
С обратной стороны отопителя отсоедините провода, управляющие скоростью вентилятора, и крепления проводов, ламп подсветки и рычагов.
Не быстро, чтобы не повредить, опустите по диагонали вниз рычаг управления отопителем.
Теперь можно снимать трос и заменить его на новый.

Обычно все тросы к рычагу, который управляет отопителем, идут сразу в комплекте. По отдельности их не купишь, но сам комплект стоит не дорого, порядка 200 р.

После замены тросиков печки ВАЗ-2109, сборку отопительной системы следует производить в обратном порядке.

Если вы не уверены в своих силах и боитесь, что не справитесь с задачей, обратитесь в автосервис. Но учтите, что стоимость работ по замене будет приличной, так как замена такой небольшой детали, как тросик, требует полного разбора приборной панели и достаточно много времени.

Причины выброса

Первым делом следует разобраться, почему жидкость охлаждения выкидывает из расширительного бачка.

Износ элементов СО. В частности, речь идет о патрубках, соединительных шлангах. Они находятся под постоянным воздействием высокого давления и температур. Потому с течением времени их износ — это вполне естественное явление. Как результат, тосол начинает выкидывать наружу.
Низкое качество комплектующих. Если естественный износ характерен для подержанных автомобилей и уже достаточно давно функционирующих СО, то при использовании комплектующих низкого качества даже на полностью новой или обновленной системе охлаждения могут возникнуть серьезные проблемы. Пример — это простые заусенцы на горле расширительного бака. Из-за них крышка прилегает недостаточно плотно, что ведет к появлению зазора и выбросу тосола.
Расширительный бак. Увы, качество пластика, из которого сегодня делают расширительные бачки для ВАЗ 2109, оставляет желать лучшего. Из-за него пластик попросту лопается под действием высокого давления.
Неисправный двигатель. Если сам мотор работает некорректно, жидкость охлаждения может закипеть. Это приводит к поломке термостата, радиатора, насоса.

Отсюда можно сделать вывод, что качество работы СО напрямую зависит от технического состояния автомобиля и качества используемых компонентов.

Признаки выброса ОЖ

Важно понимать, что охлаждающую жидкость может выкидывать не только через крышку расширительного бачка, но также внутри системы. Тут важно следить за состоянием СО и вовремя определять признаки утечки

Тосол очень быстро испаряется, потому заметить его следы удается не всегда.

Если ОЖ выбрасывает через бачок, под машиной сразу образуются лужи.
Если жидкость попадает в салон из-за нарушения работоспособности СО, определить это можно по запаху. Он имеет сладковатый оттенок.
Тосол также не редко выходит в систему двигателя. Определяется такая поломка по белому дыму, исходящему через выхлопную трубу.
Самая неприятная и опасная ситуация — это выброс тосола в картер мотора. Если это произошло, на поверхности маслозаливной крышки появится белая эмульсия.
Периодическая проверка пространства под кожухом ремня ГРМ позволит определить, не вышел ли из строя насос. Если да, тогда там вы обнаружите повышенную влажность.

Признаки закипания

Если возникли проблемы с двигателем, в СО может попросту закипеть тосол

В этом нет ничего хорошего, потому важно вовремя обнаружить неисправность. Существует пять основных признаков закипания ОЖ:

Указатель температуры скачком поднимается до 130 градусов;
На горловине заливки появляется пена белого цвета;
Двигатель перестает работать должным образом;
Резко повышается уровень ОЖ в расширительном бачке;
Из выхлопной трубы валит белый дым.

Причины выброса

Первым делом следует разобраться, почему жидкость охлаждения выкидывает из расширительного бачка.

Износ элементов СО. В частности, речь идет о патрубках, соединительных шлангах. Они находятся под постоянным воздействием высокого давления и температур. Потому с течением времени их износ — это вполне естественное явление. Как результат, тосол начинает выкидывать наружу.
Низкое качество комплектующих. Если естественный износ характерен для подержанных автомобилей и уже достаточно давно функционирующих СО, то при использовании комплектующих низкого качества даже на полностью новой или обновленной системе охлаждения могут возникнуть серьезные проблемы. Пример — это простые заусенцы на горле расширительного бака. Из-за них крышка прилегает недостаточно плотно, что ведет к появлению зазора и выбросу тосола.
Расширительный бак. Увы, качество пластика, из которого сегодня делают расширительные бачки для ВАЗ 2109, оставляет желать лучшего. Из-за него пластик попросту лопается под действием высокого давления.
Неисправный двигатель. Если сам мотор работает некорректно, жидкость охлаждения может закипеть. Это приводит к поломке термостата, радиатора, насоса.

Выброс ОЖ

Признаки выброса ОЖ

Тосол очень быстро испаряется, потому заметить его следы удается не всегда.

Если ОЖ выбрасывает через бачок, под машиной сразу образуются лужи.
Если жидкость попадает в салон из-за нарушения работоспособности СО, определить это можно по запаху. Он имеет сладковатый оттенок.
Тосол также не редко выходит в систему двигателя. Определяется такая поломка по белому дыму, исходящему через выхлопную трубу.
Самая неприятная и опасная ситуация — это выброс тосола в картер мотора. Если это произошло, на поверхности маслозаливной крышки появится белая эмульсия.
Периодическая проверка пространства под кожухом ремня ГРМ позволит определить, не вышел ли из строя насос. Если да, тогда там вы обнаружите повышенную влажность.

Признаки закипания

Если возникли проблемы с двигателем, в СО может попросту закипеть тосол

Указатель температуры скачком поднимается до 130 градусов;
На горловине заливки появляется пена белого цвета;
Двигатель перестает работать должным образом;
Резко повышается уровень ОЖ в расширительном бачке;
Из выхлопной трубы валит белый дым.

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

набор крестовых и шлицевых отвёрток;
набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
силиконовый герметик;
ёмкость для слива охлаждающей жидкости;
щётка по металлу;
универсальная проникающая смазка WD-40 или её аналог;
смотровая яма, эстакада или подъёмник;
ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских фирм «ЯВВА» или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится

Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
Берём новую запчасть и производим сборку в обратном порядке.

Важно! Чтобы предотвратить в будущем утечку охлаждающей жидкости в местах стыков патрубков, необходимо обрабатывать силиконовым герметиком, а также для увеличения срока эксплуатации установить там, где стоит краник печки на ВАЗ-2109, резиновые уплотнители. https://www.youtube.com/embed/QxX3tCjapJE. https://www.youtube.com/embed/QxX3tCjapJE

https://youtube.com/watch?v=QxX3tCjapJE

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.

Home
Автогараж
Как Открыть Кран На Печку Ваз 2109

Самостоятельная подмена крана печки ВАЗ-2109 высочайшая и низкая панель

Исходя из практики, обычно кран отопителя требуется поменять, если он начал течь либо прикипел так, что его регулятор перестает двигаться. Старенькый отремонтировать нельзя, и продать он не может быть восстановлена. Хотя без этого элемента подогрев салона работать нормально не имеет возможностей.

Как конкретно делается подмена испорченного крана печки на автомашине ВАЗ-2109 – рассказывается в истинной статье.

Проверка радиатора

В большинстве случаев отмечается сбой какой-либо одной части печки ВАЗ-21099. Проверку можно начать с радиатора отопительной системы.

При этом проверку желательно проводить после того, появилось какое-либо из следующих проявлений в салоне:

специфический запах;
пар, идущий из вытяжных отверстий;
быстрое испарение жидкости, используемой для охлаждения.

При подобных ситуациях изначально рекомендуется проверка радиатора, причём любые действия лучше всего проводить после того, как мотор удалось выключить, и он успел остыть.

Если всё-таки проблемы не были обнаружены у радиатора, скорее всего, потребуется замена крана отопителя ВАЗ-21099. Однако до этого требуются дополнительные действия.

Прежде всего, нужно внимательно осмотреть используемый радиатор на предмет потенциальной протечки, состояние его конструкции.

Как проверить радиатор перед тем, как понять, требуется ли замена крана отопителя автомобиля ВАЗ-21099 или нет.

В самом начале нужно отсоединить и снять автомобильный аккумулятор.
После этого выполняется слив антифриза из системы охлаждения.
Следующий этап — это датчика и моторчика.
Теперь можно снять крепёж кожуха и аккуратно отсоединить все провода.
Кроме того, можно достать защитную крышку.
Завершающий этап — это отсоединение шлангов с лёгким наклонением радиатора в сторону и извлечением части наружу.
В большинстве случаев требуется замена резиновых амортизаторов, установленных на специальных держателях радиатора.
После снятия агрегата потребуется установка плотных заглушек на патрубки или отверстия, к которым они подсоединяются. По такой схеме постепенно проводится закачивание воздуха в радиатор

Важно отметить, что давление воздуха не должно превышать 0,2 МПа. Затем разрешается опустить радиатор в ванную с водой, помня о том, что агрегат должен полностью покрываться

Появление воздушных пузырьков свидетельствует о нарушении герметичности и необходимости замены радиатора. Если пузырьки отсутствуют, агрегат только засорён и для его очистки требуется промывка.

После предварительно проведённого мероприятия следует позаботиться о том, чтобы отрегулировать кран печки ВАЗ-21099 и гарантировать полноценное отопление автомобильного салона.

Классический способ

Стоит сразу отметить, что он достаточно трудоёмкий, отнимет довольно много времени. От вас потребуется много терпения и внимательности (как уже сказано выше). Самым трудным является снятие панели приборов и установка, так как правильно установить панель приборов на место гораздо труднее.

Инструмент

Емкость для слива охлаждающей жидкости
Набор отверток
Головка с воротком, чтобы открутить рулевую баранку

Начинаем по порядку:

Снимаем клеммы с аккумулятора
При открытом кранике отопителя, сливаем охлаждающую жидкость, открутив сливные пробки, расположенные на радиаторе и блоке цилиндров (в подставленную емкость)
Снимаем декоративную накладку с рулевой баранки
Отворачиваем гайку, крепящую рулевое колесо, чтобы ее торец находился заподлицо с торцом валика рулевой колонки
Рулевая баранка очень плотно посажена на шлицы вала, поэтому не рекомендуется по технике безопасности отворачивать до конца гайку, крепящую баранку: при резком ударе она соскакивает со шлицев и может нанести травму
Обязательно промаркируйте расположение рулевого колеса по отношению к валу
Сбейте рулевую баранку со шлицев вала резкими ударами руки
Теперь можете окончательно открутить гайку и снять рулевую баранку
Откручиваем шесть винтов, крепящих нижний кожух рулевой колонки
Снимаем нижний кожух с рулевой колонки, а так же облицовку выключателя (замка) зажигания
Затем снимаем верхний кожух с рулевой колонки
Ослабляем затяжку болта, крепящего основания под рулевых переключателей
Снимаем основание с вала, отсоединяем колодки с проводами (их две)от контактов автомобильного звукового сигнала
Теперь отсоединяем колодку с проводками от рычага переключения стеклоочистителей и омывателя
Рекомендуется промаркировать колодки с проводками, перед отсоединением. Это поможет вам избежать путаницы при сборке и сэкономить время
Отсоединяем колодку с проводками от рычажка переключения света фар и указателей поворота
Вытягиваем на себя ручку управления воздушной заслонкой карбюратора (она же «подсос») так, чтобы вышла тяга, снимаем ручку с нее
Выкручиваем два винта, крепящих накладки консоли приборной панели
Снимаем накладку с консоли
Вынимаем прикуриватель из гнезда
Вытаскиваем из гнезда пепельницу, надавив на пластинку для гашения сигарет
Снимаем ручку, переключающую вентилятор отопителя
За тем снимаем три ручки, управляющие печкой, подцепляем их отверткой
Отсоединяем колодку с проводками от переключателя вентилятора печки, находящуюся под панелью управления печкой
Отсоединяем два проводка от контактов лампы, подсвечивающей панель управления отопителя
Снимаем ручку гидрокорректора направления света фар, просто потяните ее на себя
Теперь снимаем ручку выключения освещения комбинации приборов
Откручиваем гайку, крепящую выключатель освещения приборов
Отворачиваем гайку, крепящую гидрокорректор света фар
Проталкиваем внутрь панели гидрокорректор света фар и выключатель освещения приборов
Снимаем боковые сопла, расположенные с обеих сторон приборной панели при помощи отвертки
Откручиваем по одному винту, крепящему накладки по обеим сторонам приборной панели
Подцепляем отверткой и вынимаем переключатель наружного освещения
Отсоединяем от переключателя колодку с проводами. Проталкиваем колодку внутрь приборной панели
Подцепляем отверткой и вынимаем гнездо предназначенное для радиоаппаратуры. Если у вас на автомобиле ваз 2109 установлена радиоаппаратура, снимите ее предварительно
Радиоаппаратуру снимаем в по инструкции завода-изготовителя
Затем откручиваем винт, крепящий накладки на приборной панели
Вставляем две отвертки, чтобы мы могли отогнуть пластмассовые защелки
Приподнимаем накладку приборной панели
Отсоединяем колодку с проводками от прикуривателя
Отключаем колодку с проводками от колодки для подсветки прикуривателя
Отсоединяем колодку с проводками от лампы, подсвечивающей выключатель аварийной сигнализации
Отсоединяем колодку с проводками от включателя аварийной сигнализации, окончательно снимаем накладку приборной панели
Аккуратно отжимаем вниз и снимаем облицовку громкоговорителя, расположенного с левой стороны приборной панели. Будьте аккуратны – защелки легко ломаются
Отсоединяем колодку с проводками от включателя обогрева стекла
Снимаем колодку с включателя задних противотуманных фар
Откручиваем два винта, крепящих комбинацию приборов
Вынимаем комбинацию приборов из приборной панели, откручиваем гайку, крепящую трос от спидометра и отсоединяем его

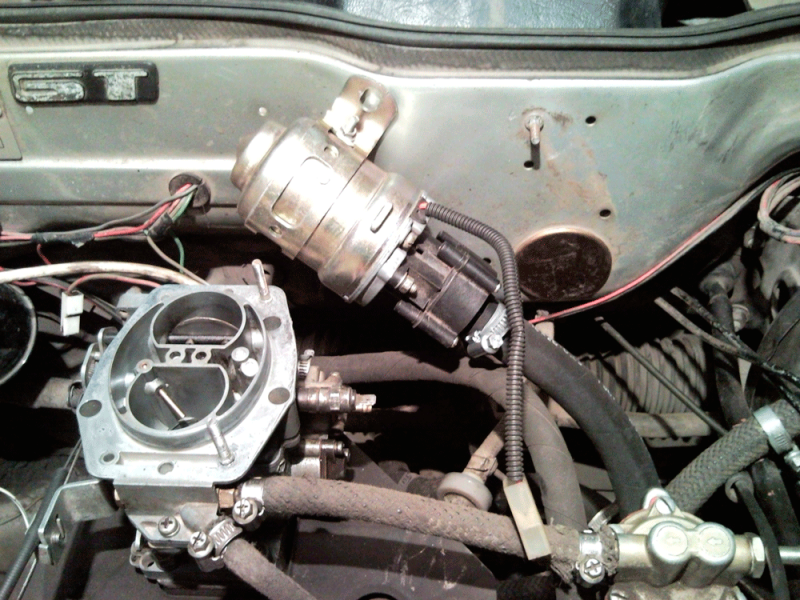

Устанавливаем дополнительную помпу

Основным отрицательным качеством базового отопительного элемента ВАЗ-2109 является его низкая эффективность работы на холостых оборотах.
Эту проблему можно решить при помощи установки дополнительной помпы (дополнительного насоса) в систему охлаждения.

Назначение

Установив дополнительную помпу 09, вы сможете увеличить эффективность работы печки на холостых оборотах. Базовый отопитель на холостых оборотах дует тёплым воздухом, а горячим лишь во время движения. Это означает, что в системе охлаждения мотора циркуляция жидкости производится плохо.
Установка дополнительной помпы заставляет ОЖ двигаться значительно быстрее, в том числе и на холостых оборотах, следовательно, и во время остановки из печки будет дуть горячим воздухом, а не тёплым как раньше.

Какую дополнительную помпу лучше выбрать?

Самыми распространёнными и проверенными вариантами являются дополнительные помпы от ГАЗели или марки Bosch. Проблем с протеканием у этих элементов не возникает.

Установка дополнительной помпы от ГАЗели на ВАЗ-2109

Понадобится:

Помпа для ГАЗели
Реле. Можно взять реле с нормально разомкнутыми контактами 2105, 2108 – реле стартера или зажигания и перемкнуть контакты 30 и 86.
Армированный шланг.
Охлаждающая.
Несколько хомутов.

Ход работы

Дождитесь полного остывания тосола и слейте его.
Открутите 4 верхних самореза на помпе, там, где располагается крыльчатка и промажьте резиновую прокладку герметиком.
Зафиксируйте помпу на шпильки возле АКБ.
Отсоедините от выпускного патрубка головки блока шланг провода ОЖ к печке и подсоедините его к горизонтальному патрубку помпы.
К вертикальному патрубку подсоедините шланг соединённых шлангов S-образной формы (находятся в салоне между краном и радиатором).
Второй конец подсоедините к головке блока, на ранее снятое место базового.
Протяните все хомуты и не забудьте закрутить сливную пробку в блоке.
Залейте ОЖ по максимуму и проверьте на наличие течей.
При необходимости подтяните хомуты.
После полчаса работы мотора, доведите уровень тосола до нормального значения.

Схема монтажа дополнительной помпы в системы охлаждения автомобиля

Установка дополнительной помпы от ГАЗели пользуется большой популярностью среди владельцев ВАЗа, так как имеет только положительные стороны. Автомобиль даже на холостых оборотах будет должным образом обогрет, а цена вопроса порядка 2000 р. в зависимости от цены приобретённой детали.

Как можно восстановить функциональность автомобильной печки

В большинстве случаев нарушение функциональности происходит из-за дефлекторов, с которыми всё-таки можно поладить. При таком раскладе на автомобильное стекло дует недостаточно тёплый воздух. Основная задача — это настройка функциональности печки ВАЗ-2109.

В самом начале следует снять переднюю торпеду для гарантированного доступа к заслонке, которая отсекает холодный воздух. При этом нужно проверить её функциональность. Для этого рекомендуется проверить плотность прилегания элемента к кожуху, по которому передаются воздушные потоки.

Чаще всего между закрывающим элементом, а также стенками желоба образуется зазор больших размеров. Принудительное поднятие заслонки вверх должно уменьшать существующий зазор. Для этого следует использовать обычные плоскогубцы. Изначально нужно найти трос крепления, находящийся с правой стороны от педали газа, а затем аккуратно выгнуть проволоку. После этого будет гарантироваться максимальная защита от холодного воздушного потока.

Выполнение всех вышеперечисленных задач позволит предотвратить материальные затраты. Более того, появится хорошая возможность для успешной регулировки печки.

Замена радиатора печки на ВАЗ-2109: инструкция

Мы обойдем способ замены отопителя, предусматривающий демонтаж панели управления. Он, хоть и считается правильным и даже прописан в мануале, может отнять у вас уйму не только времени, но и нервов. Остановимся на народном методе, придуманном и многократно использованном в наших гаражах.

Смотрите:

Первым делом потребуется снять переднее пассажирское сиденье, так как оно будет мешать нашему процессу. Далее перекрываем кран отопителя и приступаем к откручиванию саморезов, крепящих панель управления к кузову с правой стороны. Не забываем демонтировать бардачок. После отворачиваем винты, фиксирующие панель справа к полу.

Проверьте, все ли винты откручены. Для этого попробуйте приподнять панель и потянуть ее на себя. Если что-то мешает этому, значит, где-то что-то не откручено. Если панель подалась, подставьте между ней и кузовом любой предмет (брусок, полено, бутылку), который бы удерживал ее в приподнятом состоянии.

Замена радиатора печки ВАЗ-2109 начинается с отсоединения шлангов от патрубков. Для этого достаточно отверткой ослабить крепления хомутов, и потянуть шланги на себя. Будьте готовы к тому, что при этом из радиатора начнет вытекать охлаждающая жидкость. Чистая тряпка всегда должна быть под рукой. После этого можно демонтировать сам радиатор. Откручиваем три самореза на его крышке, крепящих его к кузову. Теперь радиатор можно извлекать из корпуса отопителя. Новая деталь устанавливается в обратном порядке.

Но это еще не все. Самостоятельная замена радиатора отопителя без снятия панели ВАЗ-2109 должна заканчиваться тщательной проверкой герметичности соединений. Когда радиатор будет установлен, не спешите прикручивать панель. Залейте охлаждающую жидкость в систему, не забыв закрутить сливную пробку, запустите двигатель и прогрейте его. Переместившись в салон, осмотрите места соединения шлангов и патрубков, а также кран отопителя. Если течи нет, можно собирать панель.

Классический способ

Инструмент

Емкость для слива охлаждающей жидкости
Набор отверток
Головка с воротком, чтобы открутить рулевую баранку

Начинаем по порядку:

Снимаем клеммы с аккумулятора
При открытом кранике отопителя, сливаем охлаждающую жидкость, открутив сливные пробки, расположенные на радиаторе и блоке цилиндров (в подставленную емкость)
Снимаем декоративную накладку с рулевой баранки
Отворачиваем гайку, крепящую рулевое колесо, чтобы ее торец находился заподлицо с торцом валика рулевой колонки
Рулевая баранка очень плотно посажена на шлицы вала, поэтому не рекомендуется по технике безопасности отворачивать до конца гайку, крепящую баранку: при резком ударе она соскакивает со шлицев и может нанести травму
Обязательно промаркируйте расположение рулевого колеса по отношению к валу
Сбейте рулевую баранку со шлицев вала резкими ударами руки
Теперь можете окончательно открутить гайку и снять рулевую баранку
Откручиваем шесть винтов, крепящих нижний кожух рулевой колонки
Снимаем нижний кожух с рулевой колонки, а так же облицовку выключателя (замка) зажигания
Затем снимаем верхний кожух с рулевой колонки
Ослабляем затяжку болта, крепящего основания под рулевых переключателей
Снимаем основание с вала, отсоединяем колодки с проводами (их две)от контактов автомобильного звукового сигнала
Теперь отсоединяем колодку с проводками от рычага переключения стеклоочистителей и омывателя
Рекомендуется промаркировать колодки с проводками, перед отсоединением. Это поможет вам избежать путаницы при сборке и сэкономить время
Отсоединяем колодку с проводками от рычажка переключения света фар и указателей поворота
Вытягиваем на себя ручку управления воздушной заслонкой карбюратора (она же «подсос») так, чтобы вышла тяга, снимаем ручку с нее
Выкручиваем два винта, крепящих накладки консоли приборной панели
Снимаем накладку с консоли
Вынимаем прикуриватель из гнезда
Вытаскиваем из гнезда пепельницу, надавив на пластинку для гашения сигарет
Снимаем ручку, переключающую вентилятор отопителя
За тем снимаем три ручки, управляющие печкой, подцепляем их отверткой
Отсоединяем колодку с проводками от переключателя вентилятора печки, находящуюся под панелью управления печкой
Отсоединяем два проводка от контактов лампы, подсвечивающей панель управления отопителя
Снимаем ручку гидрокорректора направления света фар, просто потяните ее на себя
Теперь снимаем ручку выключения освещения комбинации приборов
Откручиваем гайку, крепящую выключатель освещения приборов
Отворачиваем гайку, крепящую гидрокорректор света фар
Проталкиваем внутрь панели гидрокорректор света фар и выключатель освещения приборов
Снимаем боковые сопла, расположенные с обеих сторон приборной панели при помощи отвертки
Откручиваем по одному винту, крепящему накладки по обеим сторонам приборной панели
Подцепляем отверткой и вынимаем переключатель наружного освещения
Отсоединяем от переключателя колодку с проводами. Проталкиваем колодку внутрь приборной панели
Подцепляем отверткой и вынимаем гнездо предназначенное для радиоаппаратуры. Если у вас на автомобиле ваз 2109 установлена радиоаппаратура, снимите ее предварительно
Радиоаппаратуру снимаем в по инструкции завода-изготовителя
Затем откручиваем винт, крепящий накладки на приборной панели
Вставляем две отвертки, чтобы мы могли отогнуть пластмассовые защелки
Приподнимаем накладку приборной панели
Отсоединяем колодку с проводками от прикуривателя
Отключаем колодку с проводками от колодки для подсветки прикуривателя
Отсоединяем колодку с проводками от лампы, подсвечивающей выключатель аварийной сигнализации
Отсоединяем колодку с проводками от включателя аварийной сигнализации, окончательно снимаем накладку приборной панели
Аккуратно отжимаем вниз и снимаем облицовку громкоговорителя, расположенного с левой стороны приборной панели. Будьте аккуратны – защелки легко ломаются
Отсоединяем колодку с проводками от включателя обогрева стекла
Снимаем колодку с включателя задних противотуманных фар
Откручиваем два винта, крепящих комбинацию приборов
Вынимаем комбинацию приборов из приборной панели, откручиваем гайку, крепящую трос от спидометра и отсоединяем его

Установка новых патрубков

На комплект новых патрубков рекомендуется купить комплект новых хомутов. Одевать их на патрубки необходимо еще до их установки, они должны быть в свободном положении, затягивать мы их будем после установки шлангов на штуцеры.

Если патрубок плохо садится на штуцер, не стоит прилагать больших усилий, просто смажьте штуцер. Усилия прилагать равномерно, после успешного монтажа, затягиваем металлический хомут. Он должен ровно прилегать по всей поверхности, перекосы не допускаются.

В целом установка патрубков окончена. По окончании, необходимо еще раз визуально проверить и выполнить финальную затяжку. Далее заливаем новую ОЖ. Для этого приподнимаем у машины нос, что бы новая жидкость не создавала воздушных пробок. Далее включаем печку на максимум и заливаем жидкость. Ждем пока она полностью заполнит радиатор, печку отопления, блок. Как только уровень окажется на нужной отметке, можно закрывать пробку расширительного бачка. На этом процедура считается оконченной.

По завершению ремонта, периодически проверяйте уровень ОЖ. Отсутствие пятен под двигателем автомобиля, и постоянный уровень жидкости в расширительном бачке, скажут Вам, что Вы все сделали правильно, и ближайшие 3-5 лет беспокоится не о чем. В завершении хотелось бы отметить, что данный вид ремонта не является чем-то фантастическим, данная процедура проводится часто, и позволяет избежать перегревов двигателя.
