Замена прокладок впускного и выпускного коллекторов ваз 2106 жигули

Замена выпускного коллектора и прокладки

При демонтаже коллектора прокладка практически в любом случае разрушается. Поэтому стоит снять ее остатки с деталей. Замена прокладки выпускного коллектора калина — это несложный процесс. Не рекомендуется использовать герметики и другие сторонние вещества. Они могут в дальнейшем попасть в картер.

Замена самого коллектора элементарна — просто берем новую деталь и ставим ее по тому принципу, как она была присоединена. Сбор системы — это просто обратный порядок шагов, указанных в прошлом разделе.

Совет! Не забывайте про чистоту. Это важный фактор долгой и беспроблемной эксплуатации авто.

Штатный впускной коллектор ВАЗ 2106 предназначен для направления воздушно-бензиновой смеси в моторные цилиндры

Дополнительно с помощью этого важного узла в системе транспортного средства осуществляется подогрев топливного питания, т.к. при разряжении горючей смеси происходит реакция с выделением холода

Меняем прокладку коллектора

Возможно, вы обнаружите, что прокладка прилипла к блоку, в таком случае нужно поддеть её ножом или же тонкой отверткой, и снимаем её с места посадки.

После чего нам открывается довольно неприятная картина.

Удаляем остатки старой прокладки на поверхности блока цилиндров при помощи специального спрея, наносим на всю площадь и ждем минут двадцать.

Если останутся следы, то тогда удаляем тонким лезвием. Так же можно привести поверхность в порядок при помощи нулёвки.

После проделанных процедур приступаем к установке прокладки, надеваем аккуратно на шпильки и устанавливаем коллекторы в обратном порядке.

Цена выпускного коллектора ВАЗ 2109 составляет около 1500-1700 рублей.

Тюнинг

1. Выравниваем длину каналов.

2. Под карбюратором появляется полость, в которой смесь перед попаданием во впускные каналы перемешивается, независимо от того на какой камере происходит дросселирование.

Огромное значение также имеет совпадение окон карбюратора и впускного коллектора; впускного коллектора и головки. Смесь движется в каналах с высокой скоростью и ступеньки в местах стыка образуют мощные вихревые потоки, увеличивающие аэродинамические потери и препятствующие поступлению смеси в цилиндры. Убрав ступеньки в местах сопряжений карбюратора и впускного коллектора; впускного коллектора и головки, а так же отполировав коллектор и внутренние полости головки до зеркального блеска — расширяем диапазон крутящего момента и max мощности, причем чем выше обороты, тем результат более выражен.

Снятие и установка выпускного коллектора

Обычно выпускной коллектор снимается при ремонте головки блока цилиндров или разборке двигателя. Снимается он довольно проблематично, так как перед этим необходимы выполнить следующие процедуры:

  1. Снятие воздушного фильтра с корпусом и карбюратора
  2. Демонтаж выпускного коллектора
  3. Снятие «штанов» (приемной трубы)

После того, как все эти операции выполнены, можно приступать к работе, где нам потребуются следующие инструменты:

  • Трещоточная рукоятка
  • Удлинитель
  • Головка на 13
  • Ключ рожковый на 13

Итак, для начала необходимо открутить гайку крепления хомута, который держит трубку охлаждающей жидкости, ведущей к печке, с левой стороны двигателя:

После чего отвести трубку в сторону, чтобы она нам не мешалась в дальнейшем:

Теперь с этой же стороны можно откручивать крепление выпускного коллектора к головке блока цилиндров:

И также отворачиваем гайку с правой стороны коллектора, как это показано на фотографии ниже:

Так как больше никаких креплений нет, можно снимать коллектор со шпилек, немного потянув его на себя:

И окончательно вынимаем его из моторного отсека:

Если выпускной коллектор вашей ВАЗ 2106 нуждается в замене, то установку производим в обратной последовательности. Цена новой детали составляет около 950 рублей, и изготовлен он из чугуна, в отличие от алюминиевого впускного.

vaz2106-remont.ru

Как проверить вакуумный усилитель

В случае проявления перечисленных выше симптомов, «вакуумник» необходимо проверить. Определить работоспособность устройства можно без снятия его с автомобиля. Для диагностики нам понадобится резиновая груша от ареометра и отвёртка (шлицевая или крестовая в зависимости от типа хомутов).

Проверочные работы выполняем в таком порядке:

  1. Включаем стояночный тормоз.
  2. Садимся в салон и 5–6 раз нажимаем на тормозную педаль, не запуская двигателя. На последнем нажатии оставляем педаль на средине её хода.
  3. Убираем ногу с педали, запускаем силовую установку. При рабочем «вакуумнике» педаль сместится на небольшое расстояние вниз.
  4. Если этого не случилось, глушим двигатель, переходим к моторному отсеку. Находим там корпус усилителя, осматриваем фланец обратного клапана и конец соединительного шланга. Если на них есть видимые разрывы или трещины, готовимся к замене повреждённых деталей.

Демонтаж

Сложность в этом процессе только одна — труднодоступность некоторых креплений. Лучше всего проводить эту «операцию» в смотровой яме или на подъемнике. Разумеется, это не обязательно, но так куда удобнее.

Порядок выполнения работ:

  1. Для начала необходимо снять минусовую клемму с аккумулятора или отключить выключатель массы.
  2. Далее рекомендуется слить весь тосол в подготовленную заранее емкость.
  3. Далее необходимо отключить трубки топливных магистралей. Если охлаждающая жидкость не слита, то на данном этапе она пойдет в цилиндры.
  4. Теперь Вам предстоит найти датчики положения дроссельной заслонки и холостого хода, после чего снять с них провода.

Как правильно выполнить врезку штуцеров во впускной коллектор?

Всем привет. Сегодня на ГБОшнике решил поднять вопрос врезки штуцеров во впускной коллектор. Как оказалось, многие установщики не знают, как правильно выполнить врезку, в результате во время эксплуатации у многих возникают проблемы.

С этими проблемами они обращаются к более квалифицированным специалистам, которые констатируют нарушение правил установки штуцеров во впускные коллекторы. От правильности врезки и места расположения штуцеров, как оказалось, зависит очень много, в первую очередь — смесеобразование. Неправильное образование горючей смеси чаще всего проявляется так: мотор троит при работе на газе, слышны хлопки («чихание») и т. д.

Некоторые установщики ГБО, когда к ним обращаются клиенты с вопросом: «Что происходит и почему машина так себя ведет?» — отвечают по-разному. Иногда они грешат на плохой газ, иногда ругают некачественное газобаллонное оборудование, есть также те, кто просто говорит, что мотор бензиновый и не рассчитан на то, чтобы работать на газе вот и «колбасит» его слегка. В общем, как вы понимаете, оправдать при желании можно все, что угодно, «навешать» доверчивому клиенту можно много всего. Однако после нескольких дней или месяцев мучений (в зависимости от того у какого какое терпение), обманутый и недоумевающий автовладелец обращается к профессионалам, которые после небольшой диагностики делают заключение о том, что ГБО установлено с нарушением правил установки штуцеров во впускные коллекторы.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Меняем прокладку коллектора

Возможно, вы обнаружите, что прокладка прилипла к блоку, в таком случае нужно поддеть её ножом или же тонкой отверткой, и снимаем её с места посадки.

После чего нам открывается довольно неприятная картина.

Удаляем остатки старой прокладки на поверхности блока цилиндров при помощи специального спрея, наносим на всю площадь и ждем минут двадцать.

Если останутся следы, то тогда удаляем тонким лезвием. Так же можно привести поверхность в порядок при помощи нулёвки.

После проделанных процедур приступаем к установке прокладки, надеваем аккуратно на шпильки и устанавливаем коллекторы в обратном порядке.

Цена выпускного коллектора ВАЗ 2109 составляет около 1500-1700 рублей.

Тюнинг

1. Выравниваем длину каналов.

2. Под карбюратором появляется полость, в которой смесь перед попаданием во впускные каналы перемешивается, независимо от того на какой камере происходит дросселирование.

Как правильно установить штуцер в коллектор?

Врезка штуцера в коллектор должна производиться строго перпендикулярно потоку проходящего внутри коллектора воздуха. Если такая возможность отсутствует, врезка штуцера в коллектор должна производиться под определенным углом. Угол должен быть таким, чтобы газ поступающий из штуцера легко подхватывался воздушным потоком. Недопустима врезка штуцеров против потока воздуха, такое нарушение приведет к затруднению потока газа внутри штуцера.

Также важна центрация. Штуцер, который врезается в канал должен быть направлен строго в центр, или как можно ближе к нему. Нельзя располагать штуцер сбоку или где-то в сторону стенки коллектора. Центральное расположение способствует эффективному смесеобразованию, газ прекрасно рассеивается с воздухом, в итоге образуется хорошая горюча смесь с высоким КПД. Если форма коллектора не круглая, а к примеру, квадратная или прямоугольная, необходимо устанавливать штуцер таким образом, чтобы он «смотрел» в центр, а газовое топливо эффективно смешивалось с воздушным потоком.

В случае с раздвоением коллектора врезка должна производиться до раздвоения или после него, в таком случае устанавливается два штуцера.

Снятие впускного и выпускного коллекторов двигателя Ваз-2106

Снятие впускного и выпускного коллекторов

ПОРЯДОК ВЫПОЛНЕНИЯ

Из холодного двигателя сливаем охлаждающую жидкость. Для удобства работы снимаем корпус воздушного фильтра.Ослабляем хомут шланга отвода охлаждающей жидкости из впускного коллектора……и снимаем шланг.Ослабляем хомут крепления шланга вакуумного усилителя тормозов……и снимаем шланг.Головкой «на 13» отворачиваем гайку крепления минусового провода и снимаем его.Головкой «на 13» отворачиваем гайку крепления рыма и снимаем рым.Предварительно сняв шланг с воздухозаборника теплого воздуха, ключом «на 13» ослабляем нижнюю гайку крепления воздухозаборника……и отворачиваем верхнюю гайку крепления воздухозаборника.Головкой «на 13» отворачиваем пять общих гаек крепления впускного и выпускного коллекторов к головке блока цилиндров.Снимаем впускной коллектор.Ключом «на 13» отворачиваем две гайки крепления теплозащитного щитка стартера к выпускному коллектору и снимаем щиток.

Ключами «на 10» отворачиваем болт крепления щитка к кронштейну правой опоры двигателя. Снимаем щиток.Отсоединяем кронштейн крепления приемной трубы к коробке передач. Отсоединяем приемную трубу от выпускного коллектора.Ключом «на 13» отворачиваем две гайки крепления выпускного коллектора к головке блока цилиндров.Пассатижами отгибаем от шпильки коллектора ухо кронштейна трубки отвода охлаждающей жидкости из радиатора отопителя.Снимаем выпускной коллектор.

Устанавливаем коллектор в обратной последовательности.Перед установкой на обе прокладки впускного коллектора наносим тонкий слой герметика в зоне отверстий под охлаждающую жидкость.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

avtolyubiteli.com

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов.

Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор. Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров

Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле

Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров. Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле.

Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте.

Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам.

Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы

Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование

Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках.

Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом.

Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу.

Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Снятие и замена впускного коллектора

В случае повреждения необходимо провести снятие впускного коллектора ВАЗ 2106 и его замену на новое изделие. С этой целью необходимо:

Обесточить транспортное средство, сняв провод с отрицательной клеммы АКБ.
Слить тосол из охладительной системы в специально подготовленную тару.
Демонтировать фильтр очистки воздуха на автомобилях начальных годов выпуска, а в современных ТС – отсоединить также шланг подачи воздуха от фильтра.
Далее проводим аналогичные действия с трубкой вакуума и вентиляционным шлангом, идущим на картер от камеры подачи воздуха

Сняв крепеж, демонтируем эту камеру со шлангом.
Отсоединяем шланг подачи топлива, при этом обращаем внимание на прекращение вытекания бензина.
Снимаем скобку крепежа тросика газа, кольцо-уплотнитель и рассоединяем тросик от рычага заслонки дроссельной системы.
Ставим метки на шлангах подачи тосола от корпусной части заслонки воздуха автоматического принципа действия. Исключаем вытекания тосола со снятых патрубков охладителя.
Ставим метки, и рассоединяем трубки вакуума от фронтальной части карбюратора вместе с электрическими проводами и шлангом карьерной вентиляции (если есть).
Демонтируем крепеж и отвинчиваем от впускного коллектора вакуумный шланг вакуума тормозного усилителя.
На некоторых модификациях требуется снять установленную проводку с разъемочной колодки, идущий от температурного датчика.
Демонтируем крепеж генераторного устройства сверху к впускному коллектору «шестерки».
На некоторых модификациях требуется рассоединить и демонтировать картерный вентиляционный шланг от кормовой части ГБЦ.
Осматриваем визуальным путем отсоединение всех компонентов систем автомобиля от впускного коллектора и демонтируем его.

Снятие и замена впускного коллектора

В случае повреждения необходимо провести снятие впускного коллектора ВАЗ 2106 и его замену на новое изделие. С этой целью необходимо:

Обесточить транспортное средство, сняв провод с отрицательной клеммы АКБ.
Слить тосол из охладительной системы в специально подготовленную тару.
Демонтировать фильтр очистки воздуха на автомобилях начальных годов выпуска, а в современных ТС — отсоединить также шланг подачи воздуха от фильтра.
Далее проводим аналогичные действия с трубкой вакуума и вентиляционным шлангом, идущим на картер от камеры подачи воздуха

Сняв крепеж, демонтируем эту камеру со шлангом.
Отсоединяем шланг подачи топлива, при этом обращаем внимание на прекращение вытекания бензина.
Снимаем скобку крепежа тросика газа, кольцо-уплотнитель и рассоединяем тросик от рычага заслонки дроссельной системы.
Ставим метки на шлангах подачи тосола от корпусной части заслонки воздуха автоматического принципа действия. Исключаем вытекания тосола со снятых патрубков охладителя.
Ставим метки, и рассоединяем трубки вакуума от фронтальной части карбюратора вместе с электрическими проводами и шлангом карьерной вентиляции (если есть).
Демонтируем крепеж и отвинчиваем от впускного коллектора вакуумный шланг вакуума тормозного усилителя.
На некоторых модификациях требуется снять установленную проводку с разъемочной колодки, идущий от температурного датчика.
Демонтируем крепеж генераторного устройства сверху к впускному коллектору «шестерки».
На некоторых модификациях требуется рассоединить и демонтировать картерный вентиляционный шланг от кормовой части ГБЦ.
Осматриваем визуальным путем отсоединение всех компонентов систем автомобиля от впускного коллектора и демонтируем его.

Монтаж впускного коллектора осуществляется в порядке, обратном снятию изделия, учитывая следующие особенности:

  1. При демонтаже карбюраторного устройства установка изделия производится с новой прокладкой.
  2. При снятии крепления генераторной электромашины монтаж крепежа производится перед монтажом впускного коллектора «шестерки».
  3. Его монтаж производится на ГБЦ с обновленным уплотнителем, и крепеж осуществляется динамометрическим ключом с фиксированным моментом тяги.
  4. Провести проверку корректности всех подсоединений.
  5. Заливаем жидкость-охладитель, устанавливаем и регулируем тросик газа, при нарушении настроек карбюратора скорректировать холостой ход и концентрацию угарного газа.
  6. Подсоединяем шланг отвода охлаждения впускного коллектора от системы.

Необходимая доработка впускного коллектора проводится для более равномерного поступления бензиново-кислородной смеси по цилиндрам силовой установки. Смесь топлива и воздуха «пульсирует» в цилиндрах по причине некорректной дислокации карбюраторных заслонок над впускным коллектором «шестерки». Если некоторые из перегородок на соседних магистралях убрать, то на выходе получается устранение конструктивных промахов по стандартизации линейных размеров магистралей. Кроме того, под карбюраторным устройством образуется объемное пространство, где происходит диффузия топливно-воздушной смеси перед распределением по магистралям.

Другой способ доработки впускного коллектора — полное коаксиальное совмещение карбюраторных окон, отверстий и ГБЦ. Препятствия в виде ступеней в местах сочленения изделий создают сильные воздушные потоки, препятствующие корректному поступлению топливной аэрозоли в моторные цилиндры, и ТС теряет аэродинамические свойства. Требуется эти внутренние возвышения убрать и провести полировку внутренних плоскостей ГБЦ и впускного коллектора, что даст возможность увеличить величину момента кручения и значения предельной динамики автомобиля. При более высоких оборотах силовой установки результат будет более заметен.

В основном выпускной коллектор на автомобиле ваз 2109 приходиться снимать для того чтобы поменять прокладку так как она не редко прогорает, в месте где прогорела прокладка начитают выходить отработавшие газы и идут прямо под капот. И звук становится громче, что не очень приятно. Для снятия коллектора на девятке сначала нужно:

  1. Снять воздушный фильтр с корпусом
  2. Демонтировать карбюратор.
  3. Снять впускной коллектор

Из инструментов нам понадобится накидной ключ на 13,глубокая головка на 13,трещотка, и удлинитель.

Откручиваем четыре гайки выпускного коллектора, которые крепят к приёмной трубе, на картинке наглядно показано.

Отводим штаны маленько в сторону, сдергивая их со шпилек. Потом откручиваем три гайки крепления, которые остались. Так как при снятии впускного коллектора пыли откручены шесть гаек.

Снимаем выпускной коллектор Ваз 2109 со шпилек это не должно вызвать у вас проблем.

Снятие и замена впускного коллектора

В случае повреждения необходимо провести снятие впускного коллектора ВАЗ 2106 и его замену на новое изделие. С этой целью необходимо:

Обесточить транспортное средство, сняв провод с отрицательной клеммы АКБ.
Слить тосол из охладительной системы в специально подготовленную тару.
Демонтировать фильтр очистки воздуха на автомобилях начальных годов выпуска, а в современных ТС – отсоединить также шланг подачи воздуха от фильтра.
Далее проводим аналогичные действия с трубкой вакуума и вентиляционным шлангом, идущим на картер от камеры подачи воздуха. Сняв крепеж, демонтируем эту камеру со шлангом.
Отсоединяем шланг подачи топлива, при этом обращаем внимание на прекращение вытекания бензина.
Снимаем скобку крепежа тросика газа, кольцо-уплотнитель и рассоединяем тросик от рычага заслонки дроссельной системы.
Ставим метки на шлангах подачи тосола от корпусной части заслонки воздуха автоматического принципа действия. Исключаем вытекания тосола со снятых патрубков охладителя.
Ставим метки, и рассоединяем трубки вакуума от фронтальной части карбюратора вместе с электрическими проводами и шлангом карьерной вентиляции (если есть).
Демонтируем крепеж и отвинчиваем от впускного коллектора вакуумный шланг вакуума тормозного усилителя.
На некоторых модификациях требуется снять установленную проводку с разъемочной колодки, идущий от температурного датчика.
Демонтируем крепеж генераторного устройства сверху к впускному коллектору «шестерки».
На некоторых модификациях требуется рассоединить и демонтировать картерный вентиляционный шланг от кормовой части ГБЦ.
Осматриваем визуальным путем отсоединение всех компонентов систем автомобиля от впускного коллектора и демонтируем его.

Монтаж впускного коллектора осуществляется в порядке, обратном снятию изделия, учитывая следующие особенности:

При демонтаже карбюраторного устройства установка изделия производится с новой прокладкой.
При снятии крепления генераторной электромашины монтаж крепежа производится перед монтажом впускного коллектора «шестерки».
Его монтаж производится на ГБЦ с обновленным уплотнителем, и крепеж осуществляется динамометрическим ключом с фиксированным моментом тяги.
Провести проверку корректности всех подсоединений.
Заливаем жидкость-охладитель, устанавливаем и регулируем тросик газа, при нарушении настроек карбюратора скорректировать холостой ход и концентрацию угарного газа.
Подсоединяем шланг отвода охлаждения впускного коллектора от системы.

Необходимая доработка впускного коллектора проводится для более равномерного поступления бензиново-кислородной смеси по цилиндрам силовой установки. Смесь топлива и воздуха «пульсирует» в цилиндрах по причине некорректной дислокации карбюраторных заслонок над впускным коллектором «шестерки». Если некоторые из перегородок на соседних магистралях убрать, то на выходе получается устранение конструктивных промахов по стандартизации линейных размеров магистралей. Кроме того, под карбюраторным устройством образуется объемное пространство, где происходит диффузия топливно-воздушной смеси перед распределением по магистралям.

Другой способ доработки впускного коллектора – полное коаксиальное совмещение карбюраторных окон, отверстий и ГБЦ. Препятствия в виде ступеней в местах сочленения изделий создают сильные воздушные потоки, препятствующие корректному поступлению топливной аэрозоли в моторные цилиндры, и ТС теряет аэродинамические свойства. Требуется эти внутренние возвышения убрать и провести полировку внутренних плоскостей ГБЦ и впускного коллектора, что даст возможность увеличить величину момента кручения и значения предельной динамики автомобиля. При более высоких оборотах силовой установки результат будет более заметен.

Снятие и замена впускного коллектора

В случае повреждения необходимо провести снятие впускного коллектора ВАЗ 2106 и его замену на новое изделие. С этой целью необходимо:

Обесточить транспортное средство, сняв провод с отрицательной клеммы АКБ.
Слить тосол из охладительной системы в специально подготовленную тару.
Демонтировать фильтр очистки воздуха на автомобилях начальных годов выпуска, а в современных ТС – отсоединить также шланг подачи воздуха от фильтра.
Далее проводим аналогичные действия с трубкой вакуума и вентиляционным шлангом, идущим на картер от камеры подачи воздуха

Сняв крепеж, демонтируем эту камеру со шлангом.
Отсоединяем шланг подачи топлива, при этом обращаем внимание на прекращение вытекания бензина.
Снимаем скобку крепежа тросика газа, кольцо-уплотнитель и рассоединяем тросик от рычага заслонки дроссельной системы.
Ставим метки на шлангах подачи тосола от корпусной части заслонки воздуха автоматического принципа действия. Исключаем вытекания тосола со снятых патрубков охладителя.
Ставим метки, и рассоединяем трубки вакуума от фронтальной части карбюратора вместе с электрическими проводами и шлангом карьерной вентиляции (если есть).
Демонтируем крепеж и отвинчиваем от впускного коллектора вакуумный шланг вакуума тормозного усилителя.
На некоторых модификациях требуется снять установленную проводку с разъемочной колодки, идущий от температурного датчика.
Демонтируем крепеж генераторного устройства сверху к впускному коллектору «шестерки».
На некоторых модификациях требуется рассоединить и демонтировать картерный вентиляционный шланг от кормовой части ГБЦ.

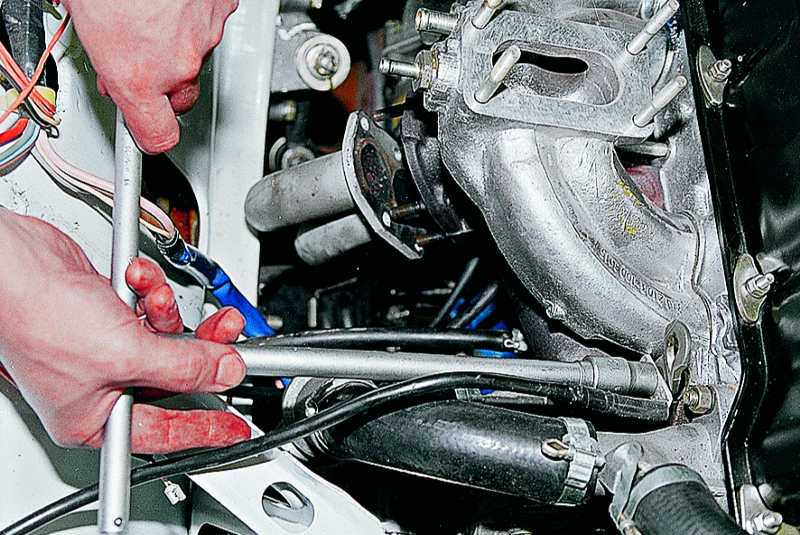

Осматриваем визуальным путем отсоединение всех компонентов систем автомобиля от впускного коллектора и демонтируем его.

Замена выпускного коллектора и прокладки

При демонтаже коллектора прокладка практически в любом случае разрушается. Поэтому стоит снять ее остатки с деталей. Замена прокладки выпускного коллектора калина — это несложный процесс. Не рекомендуется использовать герметики и другие сторонние вещества. Они могут в дальнейшем попасть в картер.

Замена самого коллектора элементарна — просто берем новую деталь и ставим ее по тому принципу, как она была присоединена. Сбор системы — это просто обратный порядок шагов, указанных в прошлом разделе.

Совет! Не забывайте про чистоту. Это важный фактор долгой и беспроблемной эксплуатации авто.

Штатный впускной коллектор ВАЗ 2106 предназначен для направления воздушно-бензиновой смеси в моторные цилиндры

Дополнительно с помощью этого важного узла в системе транспортного средства осуществляется подогрев топливного питания, т.к. при разряжении горючей смеси происходит реакция с выделением холода

Монтаж системы впрыска

После окончания подготовки можно приступить к установке инжектора.

  1. Для начала нужно установить на блок цилиндров ГБЦ от ВАЗ 21214.
  2. Затем необходимо поставить новую переднюю крышку блока, новый шкив коленвала и закрепить ДПКВ.
  3. Надеть на впускные и выпускные каналы ГБЦ прокладку и прикрутить на место новый впускной и старый выпускной коллекторы.
  4. Надеть дистанционную прокладку на треугольное место крепления, где расположены 2 шпильки, и простую прокладку на впускные отверстия коллектора.
  5. Вставить топливную рампу с форсунками в приемные трубы и закрепить ее 2 винтами.
  6. Прикрутить ресивер в сборе с дросселями и регулятором холостого хода на положенное ему место.
  7. Закрепить ДД на винт крепления заглушки трамблера.
  8. Зацепить датчик скорости на редуктор привода спидометра.
  9. Прикрепить модуль зажигания на моторный щит рядом с тормозным бачком.
  10. Закрепить педаль газа на правых шпильках ВУТа.
  11. Прицепить трос газа одним концом к педали, другим концом к дроссельному узлу и закрепить его на кронштейне ресивера так, чтобы он немного провисал.
  12. В конце нужно прикрепить подводящий топливный шланг и обратку к инжектору.

Причины снятия и замены выпускного коллектора Лада Калина

Выпускной коллектор изготавливают из чугуна, который весьма устойчив к температурам. Однако, критическая температура — 800-900 градусов — может привести распределитель в непригодное состояние. Кроме того есть множество других факторов, которые негативно на него влияют. В этот список можно включить:

  • Механические повреждения;
  • Потеря герметичности на месте соединения с головкой БЦ (блока цилиндров);
  • Нерабочее состояние прокладки между головкой БЦ и коллектором ;
  • Из-за постоянного перегрева могут появиться трещины или коробления.

Иногда замена выпускного коллектора на Калине 8 клапанов необходима для того, чтобы установить более совершенную и качественную деталь.

Важно! Прокладка выпускного коллектора создается из прессованного армированного асбеста и необходима для создания герметичного соединения между головкой БЦ и распределителем. Дело в том, что головку БЦ создают из алюминия, а коллектор изготовляется из чугуна

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки — постоянное воздействие высоких температур.

Есть ряд симптомов, которые подскажут вам, что необходимо заменить выпускной коллектор Лада Калина:

  • В любом режиме работы двигатель издает неприятный характерный звук;
  • Выхлопные газы попадают под капот или даже в салон вашего авто;
  • Двигатель теряет мощность из-за нестыковки головки БЦ и коллектора.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
