Пропали и не работают поворотники и аварийка: схема указателей поворотов и аварийной сигнализации

Ремонт

Дэу-Нексия оснащена электрооборудованием, работающим на постоянном токе с номинальным напряжением в 12 вольт. Поэтому все приборы подключены по одному принципу, и разобраться в блоке достаточно просто.

Это интересно: Как выбрать лучший сабвуфер в машину? 5 советов автомеломану

В любом случае сначала необходимо найти сам прибор. Находится блок предохранителей Дэу-Нексии в салоне автомобиля. Вне зависимости от года выпуска его принцип построения и местоположение идентичны. Однако демонтаж может быть разный в силу некоторых конструкционных изменений. Для доступа к предохранительному блоку необходимо разобрать левую часть панели. Обозначается прибор маркировками «N100» и «N150».

Демонтировав и проверив на неисправность некоторые предохранители, необходимо их заменить. При этом стоит учитывать некоторые особенности, а точнее:

Предохранитель нельзя брать с большим номиналом силы тока, чем указан производителем. Иначе при коротком замыкании или выходе электроцепи из строя риск возгорания увеличивается во много раз.
Замена элемента осуществляется на такой же. Запрещено использовать предохранители от других автомобилей.
Все ремонтные мероприятия проводятся аккуратно, дабы не повредить конструкцию прибора.

Важно! Ремонт блока Дэу-Нексии можно осуществлять только при выключенном зажигании, на заглушённом моторе и с отсоединёнными клеммами аккумуляторной батареи. Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке

Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом. Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля

Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке. Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом

Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля

Видео

Как диагностировать неисправность поворотников, смотрите ниже:

Узбекская сборка электрических узлов во многих моделях является не настолько надёжной, насколько этого бы хотелось. Многие приборы часто выходят из строя, в частности предохранители и реле Daewoo Nexiaа, а контактная группа у замка зажигания — «больное» место автомобиля.

При отказе какого-то электроприбора первым делом проверьте его предохранитель. Визуально осмотреть его недостаточно, разрыв может быть незаметен глазу. Хорошо, если у вас под рукой будет тестер. В случае, если тестера нет, можно вместо проверки предохранителя сразу заменить его на заведомо исправный. Поэтому всегда возите с собой набор новых резервных предохранителей. Это убережёт ваши нервы и время во многих случаях.

Найдя сгоревший предохранитель, не торопитесь его менять. Иначе новый предохранитель может также выйти из строя. Разберитесь, что стало причиной его перегорания. Убедитесь в отсутствии короткого замыкания защищаемой им цепи, а также в целлостности всех проводов. Бывает, что один из проводов перегибается или пережимается и начинает замыкать по случаю на корпус автомобиля.

Всегда старайтесь доводить работу с электрикой до конца, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной возгорания или аварии. Если есть под рукой схема автомобиля, пользуйтесь ей, если умеете. Если опыта ремонта и знаний нет, обратитесь лучше в автосервис к любому электрику.

В моделях Дэу Нексия до 2008 года монтажный блок обозначался N100, в моделях после 2008 года — N150. Нумерация и назначение в обоих блоках предохранителей и реле Daewoo Nexia одинаковые.

Виды неполадок и методы устранения

Указатель поворота правильно работает, если соблюдены следующие показатели:

наличие включенного зажигания обеспечивает рабочий режим;
передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.

Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:

Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.

Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне

Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением

Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.

Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.

Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.

Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.

Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.

Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.

Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.

Дэу Нексия — предохранители и реле

Daewoo Nexia производилась с 1994 года с кузовами седан и хэтчбек. Дэу нексия n100 собиралась в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. После этого модель прошла рестайлинг и обновленная нексия n150 поставлялось на рынки в 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году. В данной статье Вы найдёте описание блока с предохранителями и реле Дэу Нексия со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.

Главный блок предохранителей и реле находится в салоне под панелью приборов со стороны водителя за защитной крышкой.

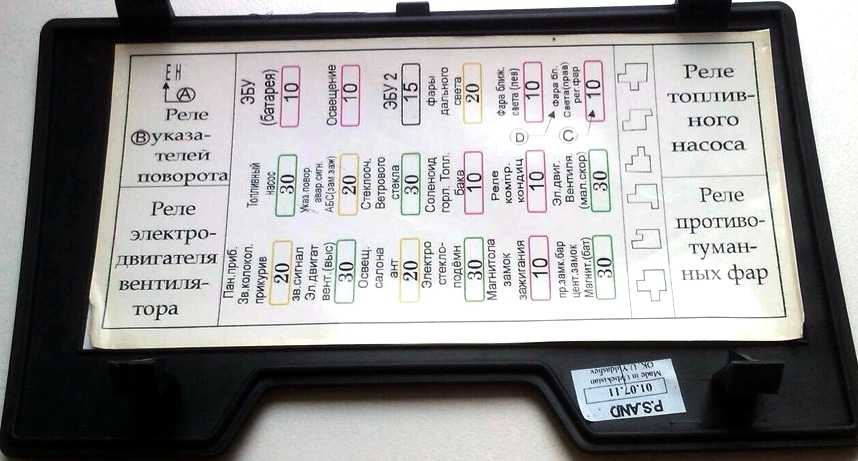

С обратной стороны крышки может находится актуальная схема Вашей Daewoo Nexia.

Методы устранения

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис. Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Неисправность предохранителя

Самая распространенная причина большинства неисправностей связанных с электоузлами. Так, вышедший со строя предохранитель, который расположен в монтажном блоке, может стать причиной того, что вентилятор перестанет включаться. Для устранения неисправности необходимо открыть панель предохранителей и осмотреть плавкий элемент с маркировкой F5 (20А). В случае, если он перегорел, его необходимо заменить. Выход со строя, зачастую обусловлен коротким замыканием в системе.

Обрыв проводов питания и управления

Обрыв проводов питания и управления зачастую случается в зимний период, так как низкая температура (или ее перепад) разрушают защитную структуру. Для определения неисправности существует два способа: диагностика через ЭБУ или «прозвон» непосредственно всех проводов отвечающих за работу системы.

Как показывает практика, автомобилисты пользуются вторым, поскольку не у всех есть необходимые знания и навыки, чтобы подключиться в ЭБУ, а вот мультиметр имеется почти в каждом гараже. Конечно, процесс «прозвона» проводов может занять достаточно большое количество времени и сил.

Если обрыв провода найден, то необходимо устранить неисправность. Производитель рекомендует заменить вест жгут, но как показывает практика, автомобилисты используют обычную изоленту или обжимной провод.

Окисление колодок соединения проводов

При выявлении окислении проводов, необходимо зачистить контактные соединения. Конечно, не во всех случаях, сделать это реально, поскольку бывают такие окисления, когда контакты покрываются коррозией и отпадают. В таком случае, для устранения неисправности необходимо заменить колодки соединительных разъемов.

Еще одной проблемой, может стать выход со строя реле управления включением электровентилятора. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Датчик температуры

Выход со строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не включаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике. Выходом с ситуации становиться — замена поврежденного элемента.

Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не запускают электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

Причины выхода из строя поворотников и аварийки

Как известно, схема указателей поворотов и аварийной сигнализации завязана, поскольку обе функции выполняют одни фары. Если по каким-то причинам аварийка работает, а поворотники нет, либо не горят ни повороты, ни световая сигнализация, это может привести к созданию аварийной ситуации на дороге.

По каким причинам перестали работать эти элементы:

Выход из строя предохранителя — одна из самых распространенных проблем. Если автомобиль дополнительно оснащен реле, отвечающим за работоспособность этих оптических элементов, то проблема может заключаться и в нем. В зависимости от модели авто, реле может находиться отдельно от основного блока предохранителей, для поиска вышедшей из строя детали воспользуйтесь схемой.
Замыкание в системе. Из-за этого при включении поворотных огней включается аварийка либо оптика вовсе не реагирует на команды водителя. Для диагностики неисправности вам потребуется тестер, а также навыки электрика.
Выход из строя источника освещения. Иными словами — перегорела лампочка.
Обрыв электроцепи. Такая проблема актуальна для многих автовладельцев более старых машин. Если провода уложена в месте, где присутствуют движущиеся элементы, то со временем она перетрется и потеряет изоляцию, что в целом приведет к повреждению электроцепи.
Выход из строя кнопки либо подрулевого переключателя. В данном случае нужно проводить более тщательную диагностику переключателя, а также кнопки подключения.

Устройство

В работе поворотников участвуют:

подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

Схема включения

Простейшая схема подключения сигналов поворота.

На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Какие факторы приводят к поломке вентилятора

Специалисты выделяют несколько основных причин, которые приводят к поломке вентилятора, рассмотрим некоторые из них:

Перегоревший предохранитель. С первого взгляда, это не повод для беспокойства, его смена не требует особых усилий. На самом деле всё не так просто, это довольно неприятная ситуация и дело не в сложности замены предохранителя. А в том, что перегоревший предохранитель означает короткое замыкание и придётся найти его источник, перебрав всю электрическую цепь в системе отопления.
Следующий фактор кроется в окислившемся контакте монтажного блока. Чтобы его выявить, достаточно пошевелить или слегка потрясти колодку жгутов, которые идут к монтажному блоку, нужный находится внутри. Если моторчик вентилятора заработал, выключите его, снимите колодку и зачистите необходимые контакты.
Если печка работает только тогда, когда машина хорошо прогрелась, значит, источник неполадок кроется в реле зажигания и его необходимо заменить. Найти его легко, даже если вы не знаете, где находится реле вентилятора печки Дэу Нексия. Оно расположено под приборной панелью.
Неисправный добавочный регистр приводит к тому, что печка работает лишь на третьей скорости. На первых двух скоростях электрический ток поступает на моторчик от добавочного резистора, а на третьей поступает прямиком к вентилятору. Чтобы устранить проблему, придётся заменить этот резистор.
Наличие неисправного переключателя отопителя. Чтобы убедиться в этом, надо взять двенадцативольтовую габаритную лампу с двумя впаянными проводами. Затем замкнуть отрицательный (минусовый) провод на кузов, а второй по очереди прикладываем к трём контактам резистора. Лампочка не загорелась? Значит нашёлся обрыв в цепи или этот предохранитель перегорел (его выбило).

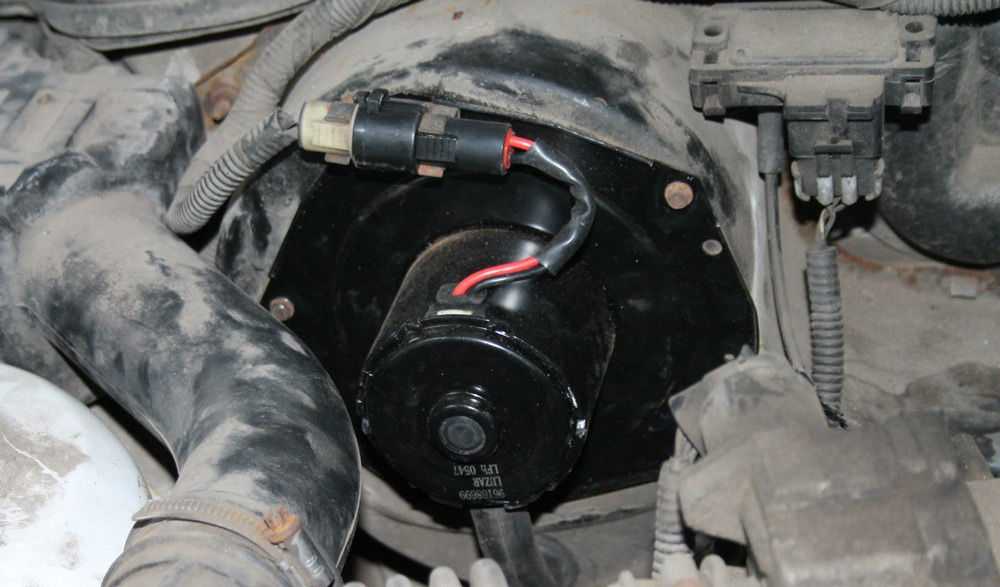

Чаще всего проблема скрывается в поломке моторчика печки Дэу Нексия, который ломается из-за предохранителя. В этом случае меняют негодный предохранитель на новый

Важно также и устранить неисправность, которая привела к короткому замыканию, кроме того, есть вероятность, что повреждён кабель.

Основные причины/варианты, вызывающие поломку рассмотрены, но у Дэу Нексия не работает вентилятор печки? Важно! Есть ещё несколько моментов, влияющих на исправную работу электродвигателя печки. Это может быть перегоревший моторчик или же у него недостаточно хороший контакт с массой машины, кроме того, могло произойти «залипание» щёток мотора отопителя Дэу Нексия. Иногда вентилятор работает на трёх скоростях и не реагирует на четвёртую

Отказ от работы может быть вызван тем, что для максимальной скорости предусмотрен собственный предохранитель, заменив его, вы обеспечите рабочий процесс на всех четырёх скоростях. Если предохранитель исправен, значит, не работает реле

Иногда вентилятор работает на трёх скоростях и не реагирует на четвёртую. Отказ от работы может быть вызван тем, что для максимальной скорости предусмотрен собственный предохранитель, заменив его, вы обеспечите рабочий процесс на всех четырёх скоростях. Если предохранитель исправен, значит, не работает реле.

В корпус вентилятора могут попадать листья, из-за которых не проходит воздух. Решение простое: надо разобрать и почистить вентилятор, а заодно смазать электродвигатель печки Нексия.

Схемы электропроводки

По следующей схеме проводки можно определить места расположения разъёмов и контакты на массу, которые могут вызывать перебои в работе приборов при их ослаблении.

Электрические разъёмы обозначены жёлтым цветом и начинаются с буквы X. Заземления проводов, контакты на массу кузова обозначены синими точками, пронумерованы цифрами.

Контакты заземления

1 — в центральной части рулевой колонки 2 — около аккумулятора 3 — не используется 4 — на верхней части блока цилиндров двигателя 5 — в багажнике 6 — под водительским сиденьем В — непосредственный контакт корпуса узла с кузовом автомобиля.

Автомобилисты часто сталкиваются с такой проблемой, как неработающий поворотник, но не каждому из них известно, как быстро решить проблему. Продолжать движение в случае возникновения такой поломки очень опасно. Лучше остановиться и постараться починить неисправность.

Схемы электропроводки

Контакты заземления

Привет, кадабра. Настало время порадовать тебя новой головоломкой за авторством узбекского средства перемещения пятой точки системы «daewoo nexia».

(под катом прохладная история и немножко фоточек)

Дело в том, что несколько дней назад при включении аварийки или поворотника временами переставали мигать лампочки. Просто гасли, и не начинали мигать до тех пор, пока не выключишь-включишь рычажок. Сначала оно проявлялось раз в день, потом раз в час, а вчера, после того как проблема стала проявляться ежеминутно, машинка решила, что указатели поворота впредь мне вообще не понадобятся и перестала их зажигать в принципе.

«Зачем, мол они тебе», — решила нексия — «нормальным потсонам поворотники не к лицу, пущай окружающие учатся читать маневры». Кстати, самое забавное, поломка произошла на территории незабвенного Купчино.

Поскольку отрубилось сразу все — и поворотники и аварийка — это навело на мысль искать проблему в блоке предохранителей и реле. Предохранитель оказался цел, а вот с реле (на фото оно вверху слева) была странность: при нажатии на кнопку аварийки или включении поворотника оно делало один раз «щелк» — и все. При этом лампочки не загорались.

В колодке реле поворотников один из контактов оказался потемневшим. Для верности я его немного подогнул, хотя реле и так в него входило достаточно плотно. Проблему это не решило

Решено попробовать заменить реле, благо неподалеку находился авторынок на ул. Салова. Но до туда еще нужно добраться через несколько кварталов и оживленных перекрестков. ПДД гласят, что в случае отсутствия указателей поворота надлежит оповещать остальных участников дорожного движения с помощью жестов руки выставленной в окно. Однако — мне подумалось — далеко не все помнят о том, ЧТО означает высунутая в окно рука по ПДД — мало ли еще подумают что-то не то — люди то сейчас нервные. Опять же — Купчино. Объяснять потом замучаешься, что на высунутой и поднятой в локте руке (для обозначения правого поворота) не был поднят средний палец.

Так что я просто замкнул перемычкой контакты 49 и 49а, которые разрывают цепь лампочек, вставил реле назад и отправился в путь. Поворотниками стало можно пользоваться как раньше, разве что они стали не мигать при включении, а гореть постоянно.

На авторынке Салова я совершенно не ориентируюсь и был там во второй раз в жизни, да и время поджимало, так что приличных магазинов с автоэлектроникой я не нашел и воспользовался услугами барыг продающих с лотков все что попало — от синих писалок и до КПП с двигателями в сборе. Родное реле для образца я взял с собой

Полностью идентичных реле у барыг почему-то не нашлось. Все были с более коротким корпусом. Тем не менее, логично было предположить, что оно все равно заработает.

Однако ж — ничего подобного. После установки нового реле (укороченного) ситуация не изменилась. Все то же самое: нажимаем кнопку или поворотник, реле щелкает один раз — и тишина. Только насторожило то, что новое реле щелкает вообще еле слышно. Вернул реле, побежал к другому барыге, взял у него снова укороченное реле — поставил — снова все то же.

Теперь, внимание, вопрос. Взаимозаменяемы ли длинный и короткий варианты реле поворотников? И где в Питере можно разжиться хорошим годным родным нексиевским реле?
Артикул короткого реле забыл сфоткать, к сожалению, но вроде бы он 07.3747

Артикул оригинального 495.3747-01.
