Где купить?

Согласно отзывам, наиболее качественными и востребованными изделиями на рынке являются товары от бренда Auto-Zbu. Эта компания уже не один год работает в данном направлении и является признанным лидером.

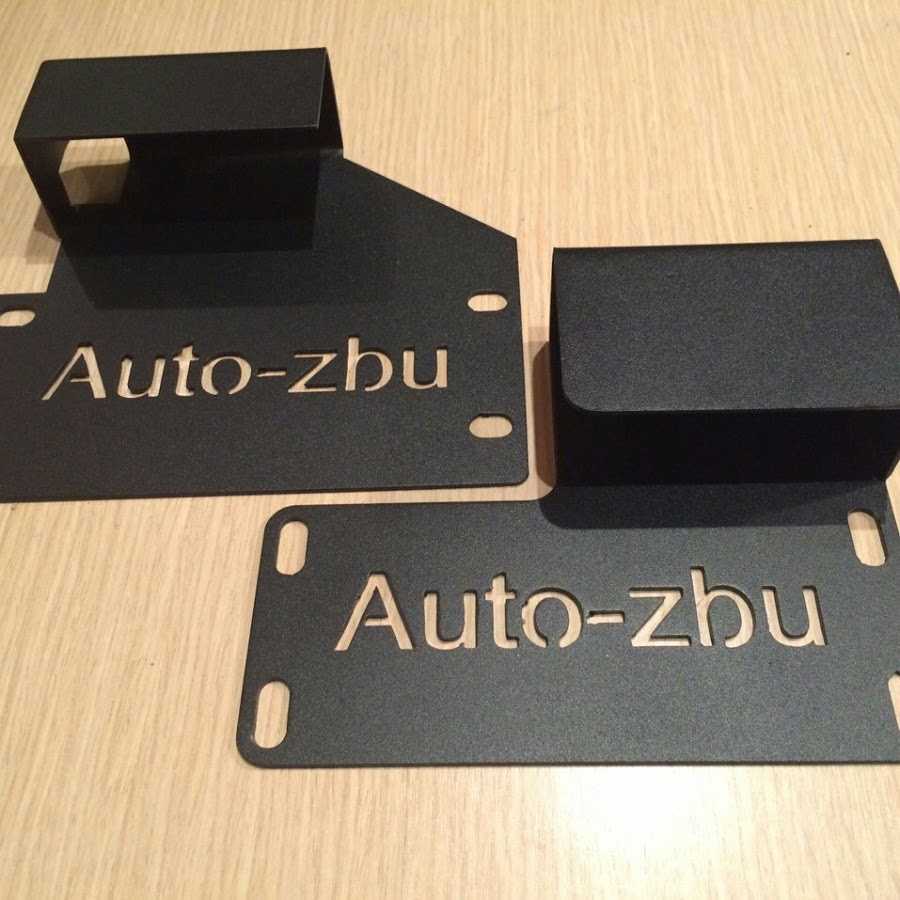

Auto-Zbu лидирует на российском рынке защиты авто.

Защита блока управления двигателем Лада Веста

Защита диагностического разъема OBD Vesta от угона

http://lada-vesta-shop.ru/shop/v-pomosch-avtomobilistu/zaschita-diagnosticheskogo-razema-obd-ot-ugona.html – 3300 рублей.

Как видно, цена не слишком велика, чтобы отказаться от покупки защитных средств. Конечно, при желании и наличии достаточного количества времени, угонщик все равно осуществит задуманное. Однако именно время у него очень ограничено, а это значит, что злоумышленник просто откажется от своей затеи, когда увидит комплексную защиту.

Прошивка своими руками

Нужно отдавать себе отчёт, что все действия выполняются на свой страх и риск. Никто не даст гарантии, что после самостоятельной прошивки «приборка» будет правильно работать. Для предотвращения такого исхода рекомендуется обновлять панель либо у официального дилера, либо на специализированных СТО.

Стоимость такой услуги варьируется от 1500 до 2500 тысяч рублей. Это гораздо дешевле, чем покупка нового щитка взамен испорченного своими руками. За демонтаж и перепрошивку могут лишить гарантии, если процедура проводится не у официального дилера. Если же принято решение обновить ПО самостоятельно, потребуется сделать резервную копию штатной прошивки, затем приготовить необходимые инструменты:

Прибор для прошивки Usbdm OSBDM V4.95 – можно заказать на АлиЭкспресс, стоимость – примерно 600-700 рублей.
С диска, идущего в комплекте с программатором, установить драйвера и программу для Windows.
Демонтировать щиток приборов, отклеив заводскую пломбу, снять крышку сзади.
Открыть программатор и переставить флажок в положение 3,3V – при таком напряжении не потребуется внешний источник питания.
Осуществить подключение к приборной панели и ПК.
На компьютере или ноутбуке открыть программу HCS12 Programmer, выбрать и кликнуть на пункт «Detected».
Перейти на пункт «Target» и выбрать папку с расположением прошивки, напротив пункта «Auto Reload» поставить галочку, затем кликнуть по «Detect Chip». Программатор определит тип чипа в автоматическом режиме.
Перейти на вкладку «Security» и поставить галочку напротив «Unsecure».
Во вкладке «Advanced» напротив пункта «Enable» поставить галочку.
В разделе «Device Operations» на вкладке «Target» выбрать пункт «Erase Selective» – будет замена только прошивка, данные иммобилайзера и пробег сохраняются.

Теперь можно нажать на кнопку «Program Flash» – запустится процесс прошивки. По времени это продлится несколько секунд. После завершения на предложение программы подключить приборную панель нажать «Нет». Прибор для прошивки можно отключить и установить щиток приборов на место.

Защита диагностического разъема OBD Vesta от угона

Защита диагностического разъема OBD от угона на Лада Веста реализована немного проще, чем защита блока управления двигателем. В данном случае необходимо опасаться подключения к «мозгам» машины непосредственно из салона – через диагностический разъем, который располагается слева от руля, за пластиковым щитком. Так угонщики могут завести машину даже при отсутствии ключа, обойдя все не механические средства защиты.

Сам сейф представляет собой металлический короб с кронштейном, в который вставляется диагностический разъем, после чего короб закрывается крышкой и закручивается на 4 болта. Особенностью такого сейфа является именно уникальность конфигурации болта, вследствие чего открутить его можно только секреткой, которая идет в комплекте. Причем производители периодически меняют компоновку крепежа и секретки, осложняя работу угонщиков. Провода же вставляются в небольшой кусок гофры, который заклеивается изолентой.

Также стоит отметить, что защита диагностического разъема OBD Vesta от угона универсальна, в отличие от блока ЭБУ, поэтому подойдет и на другие модели, что весьма актуально, когда в семье несколько автомобилей.

На видео продемонстрирован процесс установки обеих средств защиты Весты.

Основные неисправности и их причины

Устройство часто выходит из строя из-за повреждений механического характера. Например, девайс получил сильный удар или наблюдались продолжительные вибрации, которые вызвали возникновение трещин на пайках контактов и в других местах.
Контроллер перегревается по причине сильных перепадов температур. Например, в зимний период некоторые автолюбители запускают мотор на высоких оборотах, пытаясь гарантированно его завести, в результате возникает перегрев ЭСУД.
Коррозия. Как ни странно, ржавчина появляется на модуле из-за частых перепадов температуры воздуха и, как следствие, возникновения большого количества конденсата.
Разгерметизация. По этой причине внутрь попадает влага, что и приводит к выходу устройство из строя.
Отсутствие связи с блоком управления. Возникает после вмешательства в систему управления извне. Часто подобное происходит, когда от одного автомобиля пытаются «подкурить» другой, с севшим аккумулятором. Возможен вариант, когда во время работы двигателя с АКБ сбрасываются клеммы или при подключении нарушена полярность (клеммы перепутаны). Реже отсутствие связи происходит по причине запуска стартера без подключения к нему питания.

Если устройство работает некорректно или вообще отсутствует связь, то заметить подобное можно по следующим признакам:

При явных неисправностях на панели приборов не загорается либо с перерывами разной частоты мигает значок Check Engine. Нужно сначала удостовериться в исправности лампочки и наличии ее питания, только после этого заниматься диагностикой модуля ЭБУ.
При подключении диагностического сканера к разъему последний выдает некорректные данные, которые вызывают большие сомнения. Проще говоря, данные совершено отличаются от тех, которые должны быть. При выходе из строя контроллера сканер и вовсе может не подключиться.
Сбои в работе двигателя, троение, авто не заводится или заводится с трудом. При этом объективных причин для подобных явлений не наблюдается.
Пропуски зажигания при исправном состоянии системы зажигания.
Вентилятор перед радиатором включается самопроизвольно.
Без видимых причин перегорают предохранители, причем разные. Обычно предохранители перегорают из-за скачков напряжения бортовой сети или при коротком замыкании в цепи, но если диагностика не выявляет таких проблем, то проблема с ЭСУД.
Импульсы с датчиков не поступают или поступают, но неравномерно.
Неправильная работа педали газа. Особенно это касается электронной педали: когда водитель нажимает на нее, она либо не отвечает, либо делает это с опозданием.
Повреждения на корпусе устройства или контактах, например, следы подгорания на клеммных колодках.

Диагностика 2110

ВАЗ десятого поколения получил диагностическую колодку 12-пин. Такие стали устанавливать на автомобили по мере ввода норм Евро-3 и выше.

Почему на десятку не подходит ОБД2

Лады десятого семейства получили свой вариант подключения для диагностики. К нему не подключишь стандартный штекер международного образца – потребуется вмешательство.

Причина – у десятки разъем на 12 пин. У OBD2 16 пин.

Адаптер под ЕЛМ327 и ОБД2

Новость – можно собрать переходник для десяток. Нужно:

Схема подключения;
4 провода;
Новый штекер OBD2 формата (если не хочется каждый раз подсоединять провода напрямую к сканеру).

Виды и функции ЭБУ «Лады Весты»

ЦБКЭ обрабатывает сигналы датчиков, передает команды системам автомобиля. Его некорректные действия отражаются на работе машины.

В автомобилях LADA VESTA седан, «Лада Калина Кросс» установлен блок управления двигателем M86 производства ИТЭЛМА.

Функции управления ЭБУ:

ЦБКЭ «Лады Весты» управляет светом и стеклоподъемниками, учитывает наличие у машины ТСУ (тягово-сцепного устройства) при торможении.

На Весте с ГБО стоит ЭБУ с прошивкой, поддерживающей два режима угла опережения зажигания. Также газобаллонному автомобилю нужно дополнительное ПО для блока управления. Цена внесения изменений обычно не превышает 10 тыс. рублей.

Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками

Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:

Отключаем массу АКБ.
Снимаем блок ЭБУ. Разъемы отсоединяются вот так :
Изготавливаем вот такой “паук” (провода рекомендую подписать)
Подключаем разъемы:Разъем 1 (большой) J1 — отключаемое напряжение (К15) (12В) — второй выключатель B2 — разрешение программирования (12В) — первый выключатель A4 -разрешение программирования (12В) — первый выключатель Разъем 2 (Маленький) G2;G3;G4 — Масса (подключить можно на любой) H1;H2 — неотключаемое напряжение (К30) F2 — отключаемое напряжение (К15) (12В) — второй выключатель D2 — K-Line
вот ЭЛ. схема(многие пишут что прошивают, а схемы не где нет)

6. Не рекомендуется подавать напряжение одновременно на все провода ! Надо поэтапно через двойной выключатель.

7. 4-И так вся схема собрана и шнур KKL VAG-COM вставлен в USB ПК Вот последовательность подачи напряжения

Подаём напряжение (+12 в) на H1;H2 (накидываем кракадилы на АКБ)
Включаем первый выключатель (разрешение программирования) B2 A4
Запускаем программу WinFlashECU (-Выбираем М74, -выбираем номер порта на котором висит KKL VAG-COM -скорость выставить лучше минимальную)
Далее включаем второй переключатель (который на “отключаемом напряжении”) F2 J1
должна появится Связь с ЭБУ ( это показатель что схема собрана правильно )
Потом сохраняем на своём компе копии вашей “проши и иммо” жмём
Чтение ЕЕПРОМ и Чтение ЭБУ на всякий случай (заодно проверяем как всё работает)
кода копирование закончилось
нажимаем Программирование ЭБУ ищем нужную прошивку на компе и загружаем

Распиновка ЭБУ на «Ладе Весте»

В электронном блоке управления автомобиля М86 Lada Vesta используется контроллер c 55 pin. Перечень датчиков, подключенных к БУ «Лады Весты»:

положение дроссельной заслонки;
датчик расхода кислорода;
положение тормозной педали;
положение коленвала;
давление хладагента;
положение педали газа;
температура воздуха на входе;
давление масла;
температура охлаждающей жидкости.

В электронном блоке управления также имеются контакты массы, форсунок, реле, клапанов. Распиновка ЭБУ VESTA указана подробно в инструкции автомобиля.

https://youtube.com/watch?v=RxjzBrfxj3U%3F

Доступ к электронному блоку автомобиля производится через специальный коннектор.

Назначение контактов OBD2 по порядку:

Резерв.
J1850.
Резерв.
Масса.
Земля сигнального оборудования.
J2284 CAN HIGH.
Канал К.
Резерв.
Коды самодиагностики – Service Check System.
J1850.
Резерв.
Контакт для программирования.
Иммобилайзер.
J2284 CAN-LOW.
Канал L.
Питание 12В.

Для различных протоколов связи используются свои наборы контактов. Если присутствует выход №7 и подключен №2, то используется ISO 9141 и ISO/DIS 14230. Наличие коннекта №7 указывает на протокол SAE J1850 Variable Pulse Width Modulation или Pulse Width Modulation. В диагностике используется кабель OBD2 артикула J1962 для всех протоколов связи.

Преимущества автосканера

Что такое диагностический разъем OBD

«Сканматик-2» по достоинству оценили даже профессионалы-диагносты. Попробовав однажды этот комплект, автолюбители были приятно удивлены тем, что за относительно небольшую цену он позволяет работать с полным парком отечественных автомобилей и внушительной частью зарубежных. В работе с диагностическим комплектом этой модели можно использовать и беспроводной интерфейс для подключения системы к компьютеру (Bluetooth).

https://youtube.com/watch?v=Q5esXF84-Lk

Колодка OBD-2 на Гранте исправно подает питание на диагностический адаптер. В крайнем случае адаптер «Сканматик-2» можно запитывать от прикуривателя. В целом прибор очень удобен для выполнения диагностических процедур своими руками. В нем даже предусмотрена защита от скачков напряжения. Если, например, подать ток от прикуривателя, когда система в этом не нуждается, ничего страшного не произойдет.

У всякого устройства есть плюсы и минусы. Многие автоугонщики умеют пользоваться диагностическим разъемом в своих корыстных целях. Как правило, диагностическая колодка применяется преступниками для отключения штатного иммобилайзера. Распространенное решение данной проблемы лежит в замене стандартной колодки на «перепинованную», с другим расположением контактов.

Переходник состоит из «папы» (разъема-обманки) и «мамы» (стандартной колодки), которая предварительно снимается. Стандартное диагностическое оборудование без такого переходника к новому разъему подключить не удастся, но шансы спасти машину от угона повышаются. Вот и все. Удачи!

Добавить в избранное

Печать

Для меня самое сложное в автомобиле, так это его «мозги». Так то я сам могу все починить, а вот в этот компьютер никогда не лезу.

Ну в ладе хоть «мозги» не такие, как на пример в тойоте. Там вообще ничего нельзя сделать без разрешения БК.

В эту систему лучше уж самому не лезть. Проще обратиться к специалисту.

Олег, по сути во всем так. Если чего-то не знаешь, то лучше бегом к специалисту.

Перестал работать БК ШТАТ-1. Могла быть заблокирована или отключена диагност. колодка? Кто в курсе,подскажите. Спасибо.

В любой системе есть «защита от дурака», с 90 годов всегда чинил машины, компьютеры (на сколько хватало понимания) ни разу ничего не сломал, зато находил ошибки оставленные «професионалами»

Подскажите пожалуйста где находится разъем для диагностики Лада гранта 2013 г?

Тест для водителей автомобилей: какой вы водитель? Автомобильный тест для девушек – ты и авто Кто главнее, вы или ваш автомобиль?

Защита диагностического разъема OBD Vesta от угона

На видео продемонстрирован процесс установки обеих средств защиты Весты.

Инструкция по диагностике ВЕСТЫ через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA VESTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Веста»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Веста»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Хороший выбор для начинающего диагноста

Инструкция по замене блока

Необходимость снять блок управления может возникать по разным причинам. К примеру, проблема может заключаться в выходе из строя управляющего устройства или при необходимости его перепрошивки. Нужно учитывать, что прошивка ЭБУ — это очень важная и ответственная процедура, с которой сможет справиться далеко не каждый автовладелец. Неверные действия в процессе выполнения этой задачи могут привести к тому, что блок и вовсе окажется неработоспособным, соответственно, такая затея может дорого стоить владельцу машины.

Итак, для демонтажа узла вам потребуется произвести частичное снятие центральной консоли.

Чтобы выполнить эту задачу своими силами, придерживайтесь следующих действий:

В первую очередь, необходимо выкрутить болты, которые фиксируют облицовку ручного тормоза.
С рычага управления коробкой передачи снимите чехол, а облицовочную панель необходимо демонтировать.
Рядом с педалями также необходимо открутить болты фиксации и произвести демонтаж пластиковой облицовки.
Подденьте заглушку на центральной консоли и произведите ее демонтаж. Сделав это, вы сможете увидеть разъем для подключения блока управления через USB-выход.
Болты фиксации блока с предохранителями также необходимо выкрутить, после чего разъем можно демонтировать с места установки. Боковые болты крепления консоли также нужно открутить.
Выполнив эти действия, можно отключить прикуриватель и немного приподнять центральную консоль. Непосредственно сам ЭБУ расположен на правой ее стороне. Для того, чтобы осуществить демонтаж управляющего устройства, нужно будет открутить его болты фиксации, после чего отсоединить колодку с проводами питания

Делайте это осторожно, чтобы не повредить разъемы, в противном случае при дальнейшем монтаже могут возникнуть проблемы.
После выполнения всех этих действий устройство можно снять. Выполняется его ремонт, перепрошивка или замена, в дальнейшем сборка производится в обратной последовательности

Как видите, в целом процедура снятия довольно простая.

Прошивка АМТ 2.0 Lada Vesta и Lada XRay

Программирование нового режима АМТ 2.0 возможно только вместе с программированием обновлённой прошивки ЭБУ.

Обновленная прошивка АМТ 2.0 для автомобилей Lada XRay временно недоступна.

Работа АМТ при отпускании педали газа переходит в фазу «ползучего режима», то есть отключение сцепления на второй и первой скорости не происходит вплоть до значений нижнего порога холостого хода.

Переключение между 1 и 2, 2 и 3 передачами происходит на 30% быстрее и само переключение более ускоренное, мягкое, не приводит к рывкам и толчкам.

Появился зимний режим (возможность трогаться со 2-ой передачи в ручном режиме).

Работа АМТ в новой прошивке АМТ 2.0 не является полноценным аналогом АКПП:

невозможно заставить автомобиль с АМТ стоять неподвижно на подъёме без тормоза;
невозможно на крутом подъёме ползти автомобилю без газа;
очень важно для работы АМТ состояние диска сцепления и настройка актуатора;
при открытых дверях или поднятом ручнике включение передачи невозможно.

Характеристика ЭБУ

Со всей необходимой информацией относительно работы блока мы предлагаем ознакомиться ниже.

Где находится блок?

Блок управления двигателем автомобиля Лада Калина, Калина 2 или Гранта располагается од центральной консолью салона. Чтобы добраться до него, необходимо только снять панель. Как известно, отечественные инженеры всегда славились своими бессмысленными и «беспощадными» решениями в плане сборки машин, поэтому место размещения блока ЭСУД выбрано бездумно. На практике такое устройство часто выходит из строя в результате попадания на него влаги, поэтому многие автовладельцы решают перенести блок, чтобы он мог стоять в более безопасном месте.

Место расположения ЭБУ

Особенности работы

Итак, управляющий блок электронной системы управления двигателем предназначен для контроля состояния всех узлов и передачи импульсов мотору. На сам блок ЭСУД осуществляется передача информации от различных датчиков, предназначенных для мониторинга работы того или иного механизма или системы. Информация обрабатывается без перерывов, в результате чего все узлы могут работать слаженно. Кроме того, блок ЭСУД производит управление системами, предназначенными для контроля уровня токсичности выхлопных газов.

Данные, которые собирает ЭБУ Лада Гранта или Приора, являют собой разные характеристики. Например, регулятор ДМРВ осуществляет контроль фиксации массового расхода мотором — чем больше силовой агрегат потребляет воздуха, тем лучше будет его динамика. Но если нормированные показатели будут превышаться, это приведет к перерасходу бензина, соответственно, своевременная проверка параметров позволит предотвратить возможные неисправности.

Помимо этого, блок ЭСУД фиксирует информацию:

о положении коленчатого и распределительного валов;
о температура антифриза в системе охлаждения;
о температуре всасываемого воздуха;
об уровне напряжения в электроцепи авто;
о возможном содержании примесей в отработанных газах;
о скорости движения транспортного средства;
о колебательной амплитуде кузова (автор видео — Low Customs).

В соответствии с полученной информацией «мозги» осуществляется проверка работоспособности основных систем, в том числе диагностической. Что касается последней, то она является одной из наиболее значимых, поскольку при выявлении той или иной неисправности именно эта система сможет оповестить автовладельца о проблеме. Информация о поломках передается посредством появления контрольной лампочки на приборной панели. Вне зависимости от модели блока ЭСУД, устройство будет хранить в своей памяти коды ошибок, которые позволят автовладельцу максимально точно определить неисправность. Такая информация может потребоваться в том случае, если понадобится распиновка устройства.

Следует также отметить, что ЭБУ имеет несколько видов памяти:

Первый тип — ППЗУ. В этой памяти содержатся все необходимые управляющие схемы, также эта память фиксирует команды в определенной последовательности. В ППЗУ заложены данные о калибровке различных процессов, которые зависят от мощности силового агрегата и его типа, веса транспортного средства в целом и прочих моментов. Нужно отметить, что этот вид памяти никак не зависит от источников напряжения, поэтому даже если устройство не будет питаться от сети, вся информация в памяти все равно сохранится.
Второй тип — это ОЗУ. Этот тип памяти всегда должен питаться от бортовой сети, в противном случае вся информация о кодах диагностики будет удалена. В этом блоке сохраняются все данные, которые нужные блоку ЭСУД для расчетов.
Следующий тип — ЭРПЗУ, что дословно расшифровывается как электрически программируемое запоминающее устройство. Основным предназначением этого блока является хранение комбинаций для иммобилайзера. Отсутствие данных паролей в памяти или их несоответствие с данными на ключе приведет к невозможности запуска мотора. Следует отметить, что в данном случае данные также хранятся постоянно (автор видео — Андрей Помазанов).

Что делать понятно, приступим к работе!

В магазине приобретаем следующие комплектующие:

Микросхему усилителя низкой частоты TDA7560, без буквенного кода в конце наименования. Стоимость около 450 р. Электролит емкостью 10000 мкФ на 25 В с рабочей температурой 105 градусов. В магнитоле очень жарко при работе. Стоимость около 100 р. Конденсатор пленочный емкостью 0.47 мкФ на 250 В, тип К73-17. Стоимость около 20 р. Комплектующие купили, снимаем магнитолу и несем на рабочий стол, где займемся модернизацией.

Так выглядит магнитола на рабочем столе, где будем перепаивать микросхему и кондеры.

А это маркировочный шильдик, если кто не в курсе.

Разбираем магнитолу! Этот процесс не вызвал затруднений, открутили видимые винтики и все.

Это вид на печатную плату при снятой верхней крышке.

Отсоединяем от платы шлейф и откручиваем ее от корпуса.

Так выглядит печатная плата.

А эти элементы мы будем менять. Чип обведен красным, электролит желтым.

Инструкция по диагностике ВЕСТЫ через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA VESTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Веста»

Скачать диагностическую программу для сканера

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

Определить ошибки и расшифровать их

Сделать ремонт согласно расшифровке ошибки

Решение проблемы

Стоит отметить, что, в отличие от Соляриса, получить доступ к блоку управления Весты немного сложнее, так как сверху он прикрыт воздуховодом воздушного фильтра, а его демонтаж потребует времени, чтобы добраться до самого блока. Впрочем, надеяться на воздушный фильтр нечего.

Естественно, всего этого можно избежать, если ЭБУ будет надежно защищен. Именно поэтому установка в Vesta 2-х средств защиты выглядит более чем оправданной:

Защита блока управления двигателем Лада Веста;
Защита диагностического разъема OBD Vesta от угона (универсальная).

Покупка двух этих аксессуаров существенно повышает шансы выйти победителем из схватки с угонщиком.

С такой защитой владельцу Весты можно спать гораздо спокойнее.

Способы диагностики ЭБУ и ошибок на Lada Vesta через OBD2

Рассмотрим примеры анализа систем машины разными способами.

Загорелся Check Engine на Весте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Для входа в режим диагностики БК зажимается верхняя клавиша и включается зажигание.

Обзоры диагностических сканеров для LADA VESTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA VESTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Запись нового ПО производится при помощи программаторов. Различают открытые и закрытые ЭБУ.

Диагностическим способом. Без снятия ЭБУ с автомобиля через диагностический разъем с использованием флэш-загрузчиков и программы, например Combiloader.
Работа через BSL-режим процессора ЭБУ. При данном способе программирование ЭБУ осуществляется со снятием последнего с автомобиля с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

Когда нужна диагностика

Во время движения автомобиля, когда неисправностей в работе водитель не замечает, на циферблате тахометра может загореться значок (chek), схематично изображающий двигатель. Это означает, что в какой-то из систем произошел сбой.

Значок chek. Источник фото: drive2.ru

При такой ситуации паниковать не нужно, возможно, это кратковременный сбой оборудования, тогда chek загорается на несколько секунд и больше не появляется. Если индикатор ошибки моргает или постоянно светится, необходимо обратиться в сервис или дилерский центр для диагностики. При наличии навыка и необходимого оборудования, можно произвести проверку самому.

Описание и технические характеристики

С марта 2014г. вместо сканера-тестера ДСТ-14 выпускается его новая модификация ДСТ-14Т.

ДСТ-14Т отличается только корпусом и местоположение разъемов, программное обеспечение и функциональные возможности не изменились. Диагностический разъем теперь расположен снизу, разъем USB сверху.

Поддержка программного обеспечения прежней модели ДСТ-14 сохраняется в полном объеме, все программное обеспечение подходит и для ДСТ-14, и для ДСТ-14Т.

Снятый с производства ДСТ-14 отличается от ДСТ-14Т только корпусом и местоположение разъемов, программное обеспечение и функциональные возможности не изменились.

Поддержка программного обеспечения ДСТ-14 сохраняется в полном объеме, все программное обеспечение подходит и для ДСТ-14, и для ДСТ-14Т.

ДСТ-14 рекомендован АвтоВАЗом как дилерский автосканер для автомобилей ВАЗ.

Программное обеспечение. Обновление программного обеспечения сканера тестера ДСТ-14.

Самые свежие версии программных модулей — на сайте «НТС». На нашем сайте Вы можете посмотреть подробный состав и загрузить программные модули сканера тестера ДСТ-14.

Порядок обновления программного обеспечения: Программные модули хранятся в папке Program Files сканера тестера и имеют соответствующие расшире-ния: диагностические .d14 и системные .sys Обновление программного обеспечения (программных модулей) ДСТ-14 можно выполнить у дилеров или самостоятельно. Обновление программного обеспечения выполняется по интерфейсу USB с использованием стандартного кабеля USB. Чтобы обновить программное обеспечение, потребуется сканер тестер ДСТ-14, стандартный кабель USB и источник питания (из основного комплекта поставки), компьютер с портом USB 2.0, подключение к Internet и элементарные навыки работы с компьютером, программами и файлами. Программа DstManager позволяет в автоматическом режиме проверять наличие обновлений для ДСТ-14, выполнять загрузку модулей с сайта, распаковку из архива и установку в сканер-тестер.Для работы программы нужен доступ в интернет и подключение компьютера к ДСТ-14. Если при запуске программы DstManager в списке нет модулей, помеченных стрелками, это означает, что на данный момент в вашем ДСТ-14 установлены самые свежие версии модулей. С 20 января 2021 г. изменилась политика продаж модулей обновления для сканеров-тестеров ДСТ в связи с ситуацией на рынке сбыта. Сканеры-тестеры ДСТ-14Т продаваются с опцией «все включено» до 2015г (по 31.12.2014г). Все модули обновления для ДСТ, выпущенные в 2015, 2021 году и позднее будут продаваться отдельно. Обновления для устранение ошибок в уже приобретенном ПО доступны пользователям бесплатно.

При покупке нового модуля обновления пользователю высылается ключ активации. Уже разрешенные ключом активации программные модули будут работать неограниченное время. По мере разработки новые программные модули размещаются на сайте «НТС».

Комплект поставки

Комплект поставки включает ДСТ-14, паспорт, потребительскую упаковку и документацию на CD.
