Замена подшипника передней ступицы лада гранта — подробная инструкция с фото и видео

Устройство ступицы на Ладе Гранте

Передняя

  • поворотный кулак;
  • внешнее и внутреннее грязеотражательные металлические кольца;
  • передние подшипники роликового типа;
  • ступица;
  • шайба;
  • гайка ступицы;
  • стопорное кольцо, заглушка.

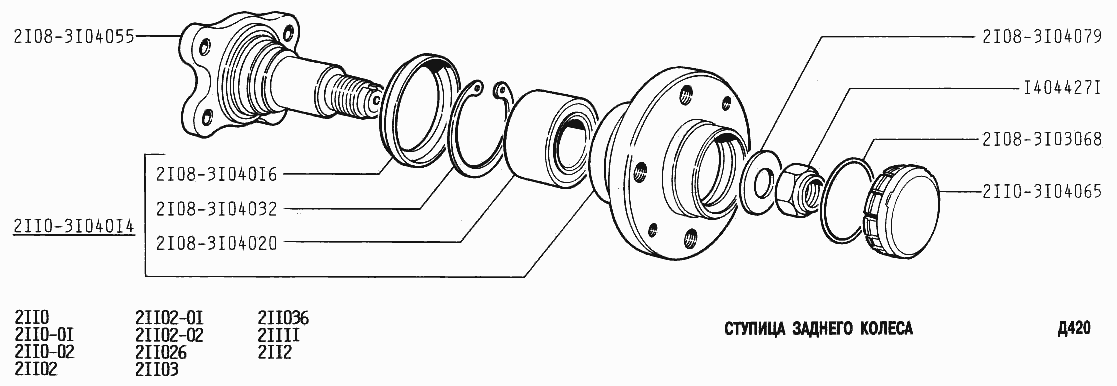

Устройство задней ступицы

  • ось ступичного механизма;
  • металлический шариковый подшипник;
  • грязезащитное кольцо;
  • стопорное кольцо;
  • шайба;
  • гайка;
  • уплотнительное кольцо;
  • резиновый пыльник;
  • крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

  • качество изготовления детали;
  • частота эксплуатации технического средства;
  • стиль вождения;
  • качество дорожного покрытия;
  • агрессивная среда;
  • высокие рабочие температуры;
  • соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

  • появление нехарактерного шума в процессе вращения колеса;
  • биение колеса в рулевую колонку;
  • вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
  • металлический скрежет в процессе вращения колеса;
  • люфт ступицы переднего колеса.

Диагностика ступичного механизма

  1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
  2. Домкратим переднюю (заднюю) часть.
  3. Проворачиваем колесо машины, проводим дефектовку.
  4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Причины поломок

Ниже приведем 2 наиболее распространенные причины выхода элемента из строя:

  1. Утрата подшипником герметичности. Дело в том, что в корпусе изделия находится некоторое количество смазки для уменьшения трения внутренних элементов между собой. Смазку удерживают специальные защитные кожухи, выполненные из резины или пластмассы. Соответственно, данные материалы со временем разрушаются, что приводит к постепенной потере смазки и выходу из строя ступичного элемента.
  2. Большой ресурс выработки. Как бы аккуратно вы не эксплуатировали свой автомобиль, со временем большинство узлов и элементов приходит в негодность. У каждой части свой срок эксплуатации. Не исключение и подшипник, работоспособность которого составляет около 60 тысяч километров. В некоторых случаях (регулярная или периодическая езда по ямам, в условиях повышенного износа) элемент выходит из строя значительно раньше приведенных выше показателей.

Симптомы поломки

Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.

1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.

2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.

3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.

Как заменить подшипник в Ладе Гранте?

Замена заднего ступичного подшипника потребует присутствия таких инструментов:

  • специального съемника, предназначенного для ступиц;
  • зубила в паре с молотком;
  • съемника для демонтажа стопорных колец;
  • головки «30»-го размера;
  • тисков;
  • приспособления, позволяющего выполнять выпрессовку и обратную установку подшипника;
  • плоско-профильной отвертки.

Приступаем к работе.

  1. У заднего колеса Лада Гранта снимаем декоративный защитный колпак.
  2. Рычаг трансмиссии устанавливаем в позицию, соответствующую 1-й передаче.
  3. К передним колесам приставляем упоры против самопроизвольного качения.
  4. Ослабляем гайку, фиксирующую непосредственно ступицу. Пользуемся удлиненным воротком. Также «отпускаем» колесные болты.
  5. Посредством домкрата вывешиваем тот бок кормы автомобиля, с которого предполагается замена заднего ступичного подшипника.
  6. Извлекаем колесо и демонтируем барабан, принадлежащий тормозному узлу автомобиля LADA Granta.
  7. «Побеждаем» ступичную гайку и извлекаем упорное кольцо.
  8. Вооружившись съемником, с особой аккуратностью спрессовываем ступицу с посадочного места на оси.
  9. Извлеченную ступицу зажимаем посредством тисков. Не забываем о снятии стопорного кольца (съемником).
  10. Теперь спрессовываем подшипник. Внутреннюю ступичную полость очищаем посредством щетки.
  11. Впрессовываем новый подшипник и корректно фиксируем стопорное кольцо. Контролируем правильность посадки элемента во внутренней полости ступицы с целью избегания перекоса.
  12. Осуществляем монтаж ступицы. Также нелишним будет очистить компоненты тормозного узла от скопившейся грязи и ржавчины. Здесь пользуемся металлической щеткой, имеющей нежесткую щетину.
  13. Возвращаем на место барабан и надеваем колесо.
  14. Закручиваем колесный крепеж и опускаем вывешенный бок авто до момента соприкосновения колеса с землей.
  15. Выполняем затяжку центральной гайки. Надеваем декоративный колпачок.
  16. Обтягиваем колесный крепеж и запускаем мотор LADA Granta. В движении проверяем качество работ. Здесь не должны присутствовать звуковые эффекты, характерные для неисправного подшипника. Когда таковые отсутствуют, то замена заднего ступичного подшипника осуществлена корректно.

Устройство ступицы на Ладе Гранте

  • поворотный кулак;
  • внешнее и внутреннее грязеотражательные металлические кольца;
  • передние подшипники роликового типа;
  • ступица;
  • шайба;
  • гайка ступицы;
  • стопорное кольцо, заглушка.

Устройство задней ступицы

  • ось ступичного механизма;
  • металлический шариковый подшипник;
  • грязезащитное кольцо;
  • стопорное кольцо;
  • шайба;
  • гайка;
  • уплотнительное кольцо;
  • резиновый пыльник;
  • крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

  • качество изготовления детали;
  • частота эксплуатации технического средства;
  • стиль вождения;
  • качество дорожного покрытия;
  • агрессивная среда;
  • высокие рабочие температуры;
  • соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

  • появление нехарактерного шума в процессе вращения колеса;
  • биение колеса в рулевую колонку;
  • вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
  • металлический скрежет в процессе вращения колеса;
  • люфт ступицы переднего колеса.

Диагностика ступичного механизма

  1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
  2. Домкратим переднюю (заднюю) часть.
  3. Проворачиваем колесо машины, проводим дефектовку.
  4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Лада Гранта замена переднего подшипника ступицы. Фото и видео инструкция

На ремонте у нас находится автомобиль Лада Гранта, на котором необходимо будет произвести замену переднего подшипника ступицы. Покажем вам подробную фото и видео инструкцию как это сделать своими руками правильно и быстро.

Сразу опишем наш специальный инструмент, который будет использоваться в ремонте. Обратный молоток для снятия ступицы, если у вас его нет, то можно использовать обычный и медную оправку подходящую по размерам. Для выпрессовки подшипника из обратного кулака понадобится вот такой съёмник:

Это мощный болт, набор шайб, упорный подшипник и металлический стакан, в который будет вдавливаться подшипник. При снятии одного из внутренних колец ступичного подшипника (при выпрессовки одно остаётся на ступице всегда), понадобится вот такой съёмник состояющий из двух полуколец:

Приступаем к работе, снимаем колесо, отворачиваем ступичную гайку:

Головкой E12 отворачиваем два болта крепления тормозного механизма к поворотному кулаку:

Лучше всего для этих целей использовать большой вороток, болты со временем закивают и тяжело отворачиваются. Предварительно головки зачищаем металлической щёткой.

Поворачиваем тормозной механизм влево-вправо, немного утапливаем поршень и снимаем его с тормозного диска, затем подвешиваем его, чтобы он не мешался и его шланг не находился под нагрузкой. Снимаем тормозной диск со ступицы, перед этим отворачиваем фиксирующие винты, но нам этого делать не нужно, так как они обломаны.

При снятии и установки шарнира, можно легко повредить датчик ABS, поэтому чтобы этого не произошло мы его отворачиваем головкой E8:

Теперь мы снимаем ступицу, нам нужно её выпрессовать из внутренней обоймы подшипника, как мы уже писали, это можно сделать двумя способами, используя обратный молоток:

В качестве связующего звена мы используем болты крепления головки блока, у них такая же резьба как и колёсных болтов, мы их полностью заворачиваем в «тело» ступицы, так чтобы не повредить резьбу.

Второй вариант снять шарнир, открутить шаровую опору и бить изнутри через медную оправку по ступице, если нет обратного молотка. Ступицу мы сняли, но одна из половинок внутренней обоймы остаётся вместе со ступицей и нам её необходимо будет снять.

Лада Гранта замена заднего ступичного подшипника своими руками. Фото и видео инструкция

На ремонте у нас находится автомобиль Лада Гранта (Lada Granta), на котором необходимо заменить задний ступичный подшипник. Покажем вам подробную фото и видео инструкцию как это сделать своими руками.

Кроме привычного инструмента мы будет использовать съёмник, который представляет из себя силовой винт, стакан и набор шайб.

Работу проводим на заднем левом колесе. Ключом на 7 отворачиваем направляющие штифты:

Чтобы снять барабан в соседние отверстия мы заворачиваем болты с резьбой M8.

Если барабан давно не снимали, между ступицей и барабаном образуется так называемый «буртик» из окислов, прежде чем приступать к съёму барабана, необходимо удалить это всё. Делается при помощи зубила и молотка.

Далее мы руками снимаем диск ABS. Снимаем защитный пластиковый колпачок, на нём есть небольшая проточка, в которую мы вставляем шлицевую отвёртку и отводим его в сторону. Головкой на 30 отворачиваем гайку крепления ступицы:

После снятия гайки у нас остаётся шайба, удобнее всего достать её магнитом. Спрессовываем ступичный узел, при этом стоит быть аккуратным, в передней части находится датчик ABS, который легко можно повредить. Для работы мы используем трёхлаповый съёмник, можно обойтись и двухлаповым:

Крутим винт и спрессовываем ступицу. Обычно эта процедура проходит без каких либо затруднений, единственный неприятный момент который может возникнуть, когда одно из колец остаётся на валу. В нашем случае так и вышло.

Для того чтобы снять полукольцо, которое у нас осталось при выпрессовке подшипника, мы используем более компактный двухлапвый съёмник.

Закрепляем ступицу в тиски, нам необходимо снять вначале стопорное кольцо, но прежде чем мы его сожмём щипцами, немного сдвинем его, так как со временем оно прихватывается и сжать его трудно. Чтобы сдвинуть используем крепкую отвёртку и молоток, нанеся несколько хлёстких ударов:

После этого берём щипцы или круглогубцы, сжимаем стопорное кольцо и поднимаем вверх. Теперь нам необходим специальный инструмент — силовой винт, о котором мы писали ранее.

Крутим винт выпрессовывая старый ступичный подшипник. Затем очищаем посадочное место, смазываем рабочую поверхность консистентной смазкой. Чистку поверхности под стопорное кольцо делаем при помощи вот такого крючка:

После этого запрессовываем новый подшипник:

Устанавливаем обратно стопорное кольцо, убедитесь что оно село в свою канавку. Предварительно смазав посадочную поверхность устанавливаем ступицу на место. В начале насаживаем её руками, затем забиваем не слишком сильными ударами через подходящую оправку:

Ставим шайбу и гайку, заворачиваем. Затягиваем ступичную гайку, делать это рекомендуется при помощи динамометрического ключа, момент затяжки в диапозоне от 180 до 220 H-m. Зачеканиваем гайку. Ставим назад защитный колпачок, диск ABS и барабан.

Видео замена заднего ступичного подшипника в Лада Гранта:

Резервное видео как заменить задний ступичный подшипник в Lada Granta:

Источник

Замена передней ступицы Лады Гранты

  1. Помещаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности.
  2. Домкратим правую (левую) сторону.
  3. Отвинчиваем болты, снимаем колесо.
  4. Расконтрогаим ступицу.
  5. С тыльной стороны выкручиваем два болта – направляющих тормозного суппорта.

Место расположения двух болтов

  1. Снимаем суппорт, подвешиваем его на проволоку (фиксируем на рулевой наконечник).
  1. Отвинчиваем ступичную гайку, демонтируем тормозной диск.

Снятие ступичной гайки

  1. Выкручиваем два болта — фиксаторы стойки. При необходимости используем жидкость для удаления наслоений типа WD – 40.
  1. Рассоединяем стойку с поворотным кулаком, откручиваем крепления шаровой опоры.
  2. Снимаем ШРУС.

Далее устанавливаем новую ступицу в сборе, собираем конструкцию в обратной последовательности.

Замена переднего подшипника ступицы Лады Гранты

  1. Передний ступичный шарнир расположен в корпусе поворотного кулака, извлекаем его. Предварительно зажав конструкцию в стационарные тиски.
  2. Устанавливаем металлическую проставку – головку на «22» на поверхность ступицы. Наносим точечные удары молотком для выпрессовки.
  1. Рассоединяем внутреннюю обойму шарнира, извлекаем сепаратор с металлическими шарами.
  1. Для извлечения наружной части шарнира используем круглогубцы, вынимаем стопорные кольца.
  1. Чтобы демонтировать внутреннюю часть обоймы используем зубило. Аккуратно простукиваем молотком. Съемник выпрессовки
  2. Съемником выпрессовываем полуоси.

Запрессовка нового ступичного подшипника и сборка узла

  1. Очищаем поверхность от грязи, наслоений, ржавчины. Удаляем старую смазку со ступицы, протираем ветошью. Замеряем диаметр ступицы, он должен быть 35 мм.
  2. Наносим тонкий слой графитовой смазки на поверхность. Запрессовываем новый подшипник.
  1. Запрессовываем шарнир до тех пор, пока стопорное кольцо не соприкоснется с кромкой детали.
  2. Вставляем ступицу в отверстие при помощи тисков.

001_moto_0611_070

Такой инструмент есть в каждой правильно оборудованной мастерской. Перед извлечением подшипника необходимо тщательно очистить поверхности вокруг, чтобы грязь, остатки старой смазки с песком или окислившийся алюминий не помешали подшипнику выйти. На некоторых мотоциклах (где посадка подшипника плотнее обычной) рекомендуется нагреть ступицу до 100°С.

Для запрессовки нового подшипника можно использовать и молоток. Но только в сочетании с оправкой диаметром на полмиллиметра меньше внешней обоймы подшипника. Ей может стать, например, отслужившая торцевая головка. Главное, чтобы нагрузка приходилась только на внешнюю обойму. Более цивилизованный, но не всегда более эффективный инструмент — приспособление, состоящие из дисков разнообразного диаметра и длинной резьбовой шпильки. При помощи диска нужного диаметра любой подшипник можно аккуратно запрессовать на место. Оба способа требуют большой аккуратности в самом начале процесса, когда подшипник только слегка зашел внутрь ступицы. Внешняя обойма подшипника должна заходить в посадочное отверстие без перекоса. Если же подшипник все-таки отклонился от нужного направления, его можно направить очень легкими ударами киянки. И еще, перед тем как запрессовать подшипник, обязательно слегка смажьте посадочное место и внешнюю грань подшипника моторным маслом. После установки подшипников убедитесь, что они свободно вращаются.

Случается, что внутренняя распорная втулка в ступице

Замена передней ступицы Лады Гранты

  1. Помещаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности.
  2. Домкратим правую (левую) сторону.
  3. Отвинчиваем болты, снимаем колесо.
  4. Расконтрогаим ступицу.
  5. С тыльной стороны выкручиваем два болта – направляющих тормозного суппорта.

Место расположения двух болтов

  1. Снимаем суппорт, подвешиваем его на проволоку (фиксируем на рулевой наконечник).
  1. Отвинчиваем ступичную гайку, демонтируем тормозной диск.

Снятие ступичной гайки

  1. Выкручиваем два болта — фиксаторы стойки. При необходимости используем жидкость для удаления наслоений типа WD – 40.
  1. Рассоединяем стойку с поворотным кулаком, откручиваем крепления шаровой опоры.
  2. Снимаем ШРУС.

Далее устанавливаем новую ступицу в сборе, собираем конструкцию в обратной последовательности.

Замена переднего подшипника ступицы Лады Гранты

  1. Передний ступичный шарнир расположен в корпусе поворотного кулака, извлекаем его. Предварительно зажав конструкцию в стационарные тиски.
  2. Устанавливаем металлическую проставку – головку на «22» на поверхность ступицы. Наносим точечные удары молотком для выпрессовки.
  1. Рассоединяем внутреннюю обойму шарнира, извлекаем сепаратор с металлическими шарами.
  1. Для извлечения наружной части шарнира используем круглогубцы, вынимаем стопорные кольца.
  1. Чтобы демонтировать внутреннюю часть обоймы используем зубило. Аккуратно простукиваем молотком. Съемник выпрессовки
  2. Съемником выпрессовываем полуоси.

Запрессовка нового ступичного подшипника и сборка узла

  1. Очищаем поверхность от грязи, наслоений, ржавчины. Удаляем старую смазку со ступицы, протираем ветошью. Замеряем диаметр ступицы, он должен быть 35 мм.
  2. Наносим тонкий слой графитовой смазки на поверхность. Запрессовываем новый подшипник.
  1. Запрессовываем шарнир до тех пор, пока стопорное кольцо не соприкоснется с кромкой детали.
  2. Вставляем ступицу в отверстие при помощи тисков.

Замена заднего ступичного подшипника на Ладе Гранта своими руками. Фото

Подшипник задней ступицы у автомобилей марки Лада не обслуживаемый и не требует дополнительного ухода или смазки во время эксплуатации автомобиля, меняется исключительно по износу.

Износ ступичного подшипника можно диагностировать по звуку его работы, исправный подшипник во время качения колеса не издает дополнительных шумов или звуков и полностью бесшумный. Со временем смазка в подшипнике загрязняется продуктами износа шариков подшипника, в результате чего появляется шум при качении и при покачивании колеса на подъемнике или домкрате появляется люфт. Если у вас такие же симптомы, требуется в обязательном порядке заменить задний ступичный подшипник, поскольку эксплуатация автомобиля с дефектным подшипником опасна, он может заклинить и привести к ДТП.

Для замены заднего подшипника ступицы заранее понадобиться: головка на «30» с длинным воротком, ключ или головка на «7», баллонник, домкрат, съемник задней ступицы, оправка для снятия и установки подшипника, крепкая шлицевая отвертка или зубило, съемник стопорных колец.

Поднимаем автомобиль на подъемнике или на домкрате. Если для подъема автомобиля вы решили использовать домкрат, обязаиельно установите под автомобиль надежную опорную стойку, поскольку домкрат может не выдержать нагрузки и привести к падению автомобиля, что приведет к травмам и порче узлов самого автомобиля.

Используя баллонный ключ, снимите колесо. Ключом или головкой на «7» открутите направляющие барабана и снимите тормозной барабан. Если барабан прикипел и снять его руками не получается, вкрутите направляющие тормозного барабана в противоположные отверстия, чтобы отвести барабан от ступицы.

Используя головку на «30» и длинный вороток откручиваем гайку ступицы.

Применяя съемник задней ступицы, снимаем ступицу с посадочного места на оси вращения.

Применив съемник стопорных колец или плоскогубцы с узкими лапками, снимаем стопорное кольцо подшипника. Затем выпрессовываем старый подшипник.

Если плоскости, где находится подшипник ступицы, имеют ржавый налет, очистите его мелкой шкуркой и обработайте посадочное место литолом, чтобы установка нового подшипника была менее затруднительной.

При запрессовке нового подшипника можно немножко «схитрить», нужно охладить новый подшипник, например, в холодильнике или в морозильной камере, и его установка будет значительно проще.

Запрессовываем новый подшипник в ступицу до упора, пока не покажется бортик для установки стопорного кольца.

После, ставим стопорное кольцо.

Спасибо за подписку!

Возвращаем ступицу на место, допускается осадить его широкой стороной молотка, слегка постукивая по корпусу ступицы.

Обязательно используем новую ступичную гайку, которую требуется закрутить с моментом в 19-23 килограмма. Излишнее усилие при закручивании ступичной гайки может привести к разрушению и ускорению износа нового ступичного подшипника.

После затяжки ступичной гайки заминаем буртик, чтобы исключить самопроизвольное откручивание. Применить для этого можно крепкую шлицевую отвертку или зубило.

Возвращаем на место тормозной барабан и колесо.

Замена заднего ступичного подшипника на новый может вернуть былой комфорт от управления вашим автомобилем, вращения колеса будут снова более стабильны и бесшумны.

Подведем итоги

Замена переднего ступичного подшипника непосредственно своими руками не предполагает сложностей, это видно даже по видео материалам. Любители тюнинга устанавливают на свои «Калины» подшипники, входящие в комплект ступицы от компании «Брембо». Такое изделие обладает улучшенными характеристиками и может прослужить до 60 тыс. км. Цена на данные аналоги также немалая – порядка 2 тыс. руб. за один комплект.

Инструменты:

  • Гаечный ключ торцевой трубчатый 17 мм
  • Гаечный ключ накидной прямой 7 мм
  • Гаечный ключ накидной прямой 17 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Отвертка плоская большая
  • Бородок
  • Молоток большой
  • Башмаки
  • Домкрат
  • Опорные стойки
  • Выколотка из мягкого металла
  • Тиски
  • Притупленное зубило
  • Двухзахватный съемник
  • Чашечный съемник
  • Щипцы для снятия стопорных колец
  • Надфиль
  • Балонный ключ

Детали и расходники:

  • Болты М12х1,25 мм длиной около 130 мм, 2 шт.
  • Подшипник ступицы переднего колеса
  • Диск тормозного меха­низма

Примечание:

Работу можно провести на ровной площадке, но удобнее на смотровой канаве или эстакаде.

1. Заменить подшипник можно двумя способами — на автомобиле, не снимая поворотный кулак и не нару­шая тем самым угол развала колеса, или предварительно демонтировав поворотный кулак. Работа показана на подшипнике сту­пицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично.

2. Ослабляем болты крепления колеса.

3. Отверткой поддеваем защитный колпак ступицы колеса.

4. Снимаем защитный колпак ступицы колеса, на который наде­то резиновое уплотнительное кольцо.

5. Бородком расправляем вмятый буртик гайки подшипника ступи­цы в двух местах.

6. Затягиваем стояночный тормоз, включаем первую передачу и под­ставляем под колеса башмаки.

7. Головкой «на 30» ослабляем за­тяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

8. Вывешиваем переднюю часть автомо­биля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает де­монтажу, поджимая элементы подве­ски вверх).

9. Отворачиваем до конца гайку под­шипника ступицы и снимаем шайбу.

10. Снимаем диск тормозного механизма переднего колеса, как описано здесь. Выводим хвостовик корпуса наруж­ного шарнира привода из ступицы, как описано здесь. Подсоединяем шаровую опору к ку­лаку и спрессовываем ступицу, нано­ся по ней удары через выколотку из мягкого металла.

11. Спрессовать ступицу также можно с помощью диска тормозного меха­низма переднего колеса. Пропускаем через два диаметраль­но противоположных отверстия в диске болты М12х1,25 мм длиной около 130 мм (подходят винты креп­ления головки блока цилиндров) и вворачиваем их в отверстия сту­пицы на глубину, равную ее тол­щине. Резко ударяя диском по головкам болтов, спрессовываем ступицу.

12. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки бол­тов крепления амортизаторной стой­ки к поворотному кулаку, вынимаем болты, как описано здесь. Сни­маем поворотный кулак.

13. Устанавливаем поворотный ку­лак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходяще­го диаметра, прилагая усилие к торцу ступицы.

14. Вынимаем ступицу из кулака. При этом наружная часть вну­треннего кольца подшипника остается на ступице.

15. Снимаем грязезащитное кольцо со ступицы.

16. Вставляем притуплённое зубило между торцами внутреннего коль­ца подшипника и ступицы. Нано­ся удары молотком по зубилу, сдвигаем внутреннее кольцо.

17. Съемником спрессовываем внут­реннее кольцо подшипника.

18. Щипцами для снятия стопорных колец снимаем стопорное кольцо.

19. Чашечным съемником выпрессовываем подшипник из поворот­ного кулака.

20. Вынимаем подшипник вместе со съемником.

21. Вынимаем подшипник из съемника.

22. Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем но­вый подшипник в поворотный кулак, прилагая усилия к наружному кольцу подшипника. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Если подшипник заменялся на сня­том поворотном кулаке, то необхо­димо проверить и отрегулировать углы установки колес на СТО.

В статье не хватает:

Качественных фото ремонта

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
