Шаровые опоры на ваз 2107: признаки неисправности и инструкция по замене

Устранение неисправностей

Если при повороте колеса слышен странный хруст, то это говорит о том, что нужно произвести замену сайлентблоков. Она находится в передней подвеске. Процесс работы не самый сложный, в особенности, если меняется элемент нижнего рычага. С верхним будет чуть-чуть сложнее.

Изношенные пружины передней подвески отрицательно сказываются на проходимости автомобиля. С ее заменой не стоит затягивать, она может дать трещину.

Для устранения этой неполадки потребуется домкрат, пару ключей и съемник. Разбираем все необходимые элементы, дабы освободить ее, а после поменять. Извлекаем ее и меняем.

Часто происходит так, что колесо автомобиля попадает в яму или другую неровность, что может стать следствием деформации нижнего рычага. Действовать в таких обстоятельствах нужно без отлагательств. Это считается серьезной поломкой.

Это лишь малая часть того, с чем вы столкнетесь при поломке подвески. Но в любом случае самому произвести замену не так сложно, как кажется.

Артикул и стоимость аналогов шаровых опор

Оригинальные изделия имеют двоякое отношение автовладельцев. Связано это с нестабильным качеством, меняющимся от партии к партии. Часть родных ШО оптимальны по соотношению цены к качеству, но в продаже имеется большое количество брака. Не желая участвовать в «лотерее» при покупке оригинальных шаровых, автовладельцы отдают предпочтение аналогам от сторонних производителей. Среди альтернативных вариантов родных изделий имеются как высококачественные ШО, так и чистый хлам, неспособный выполнять свои функции даже пару тысяч километров. Согласно отзывам водителей в таблице ниже составлен перечень опор, которые хорошо зарекомендовали себя в процессе эксплуатации и имеют минимальный процент брака.

Таблица — Хорошие аналоги шаровой опоры ВАЗ 2110.

Производитель	Артикул	Примерная стоимость, рубль
Moog	LABJ0063	390-450
TRW	JBJ156	460-590
Glober	615787	270-320
Lemforder	15456	440-500
Delphi	TC583	320-350

Диагностика состояния шаровых опор

Диагностика шаровых опор требуется если появились нижеуказанные признаки неисправности:

при движении со стороны колеса отчетливо слышны стук и скрежет, усиливающиеся при проезде через неровности дорожного покрытия;
набор скорости сопровождается раскачиванием колесного диска в разные стороны;
поворот руля сопровождается скрипом и скрежетом;
неравномерный износ шин;
ощутимая тяжесть при повороте руля;
ухудшилась управляемость ВАЗ 2107;
автомобиль стал неустойчивым, что особо заметно при преодолении неровностей дороги.

При наличии вышеуказанных симптомов требуется проверка состояния шаровой опоры. Наиболее просто выявит неисправный узел можно на слух. Для этого следует заглушить двигатель ВАЗ 2107 и, став с помощником с двух сторон капота, раскачать машину. При изношенной или поврежденной шаровой с колесной арки будет доноситься отчетливый звук, по которому легко выявить неисправность.

Более точно проверить состояние опоры, можно по наличию люфта. Для этого требуется воспользоваться нижеприведенной инструкцией.

Поднять домкратом переднее колесо.
Выжать до отказа педаль тормоза и удерживать ее в таком состоянии до тех пор, пока не закончится проверка.
С силой покачать колесо в вертикальной плоскости. Движения следует делать первоначально вверх-вниз, а затем влево и вправо. Наличие наименьшего люфта говорит о том, что шаровой требуется замена.

Выявление люфта шаровой опоры

Последние модели ВАЗ 2107 имеют специальные смотровые отверстия. Через них легко проводить контроль износа шарового пальца без необходимости разборки узла.

Косвенным признаком выхода шаровой из строя является разрыв пыльника. Работоспособность опоры напрямую зависит от качества и количества смазки. При наличии повреждений на манжете влага и абразивный мусор попадают под нее. Поэтому при обнаружении трещин, надрывов и прочих отверстий на пыльнике, узел рекомендуется заменить на новый.

Поврежденный пыльник шаровой опоры

Устройство и назначение

Шаровая опора позволяет обеспечить надежное подвижное соединение ступицы колеса с рычагом подвески. В состав узла входит корпус, шаровый палец, а также вкладыш, изготовленный из пластмассы. Корпус чаще всего имеет сварную конструкцию — две части со штампованным углублением сферической формы под палец соединяются с помощью точечной сварки.

По сути, этот элемент представляет собой толстостенный стакан, изготовленный из металла, в который затем вставляется вкладыш с пальцем. Чтобы сделать конструкцию корпуса неразборной, его края развальцовываются. Зачастую вкладыш не изготавливается отдельно, а область между стенками корпуса и шаровой поверхностью пальца заполняется специальным полимерным материалом. Для защиты узла от грязи и воды сверху надевается пыльник.

Причины износа шаровой опоры?

Так как этот элемент находится в основной части транспортного средства, он подвергается серьёзным нагрузкам. Нарушение функционирования детали может произойти по целому ряду причин. Но, в большинстве случаев, опора перестает справляться со своими функциональными обязанностями из-за увеличенного зазора между пальцем и полимерным составом. К прочим негативным факторам, влияющим на её состояние и продолжительность службы, стоит отнести:

Естественный износ пальца или самого корпуса
Неаккуратное передвижение по разбитым дорогам
В любой момент может произойти разрыв резинотехнического пыльника, что отрицательно повлияет на работу и ресурс шаровой опоры
Также в случае прорыва пыльника шаровая теряет смазку

Некачественные детали, как правило, служат намного меньше положенного срока

Чтобы не возникла преждевременная поломка ходовой системы, нужно придерживаться осторожного, размеренного стиля вождения. В момент подъезда к неровностям или разбитой дороге лучше всего сбавлять скорость автомобиля до минимума

Опытные автомеханики также настоятельно рекомендуют регулярно осматривать состояние пыльника.

Как правильно заменить шаровые опоры

Сначала приготовьте все необходимое:

смазку (обычно это WD – 40);
щеточку;
набор гаечных ключей;
съемник (при замене таких деталей съемник является незаменимым элементом);
обычный шприц без иглы;
сами шаровые опоры (лучше, чтобы сразу были заменены верхняя и нижняя).

Не забудьте о правилах безопасности и перед работой обязательно поставьте машину на ручник. Теперь можете приступать. Снимите колесо, счистите щеточкой пыль с мест, где находится крепление шаровых опор, смажьте их WD-40.

Чтобы произвести снятие верхней опоры, используйте домкрат, поместив его под подвеску. После этого ослабьте ключом палец верхней шаровой опоры.

Возьмите съемник, вытащите из поворотного кулака палец, предварительно открутив крепежи.

Отсоедините верхнюю опору от рычага. Теперь ее можно легко демонтировать в комплекте с пластинкой и чехлом.

Приступим к снятию нижней опоры, начав с демонтажа шарового пальца. Возьмите съемник, вытащите из поворотного кулака палец, открутите его гайки.

Рассоедините нижнюю опору и рычаг, произведите снятие этих запчастей.

Вами должна быть внимательно совершена проверка всех снятых деталей. Замените все нужные элементы и можете начинать обратную сборку.

Обратите внимание, что по окончании работ необходима проверка углов установки передних колес. Верхняя шаровая меняется гораздо легче чем нижняя, поэтому с нее и начнем

Первым делом необходимо поддомкратить переднюю часть автомобиля с той стороны, где будет производиться замена. Выворачиваем руль до конца влево, чтобы все это удобнее было делать

Верхняя шаровая меняется гораздо легче чем нижняя, поэтому с нее и начнем. Первым делом необходимо поддомкратить переднюю часть автомобиля с той стороны, где будет производиться замена. Выворачиваем руль до конца влево, чтобы все это удобнее было делать.

Затем снимаем колесо и откручиваем гайку крепления шаровой опоры к ступице. Можно упереться ногой в тормозной диск, чтобы эта часть передней подвески оставалась неподвижной. Наглядно процедуру я показал на фотографии ниже:

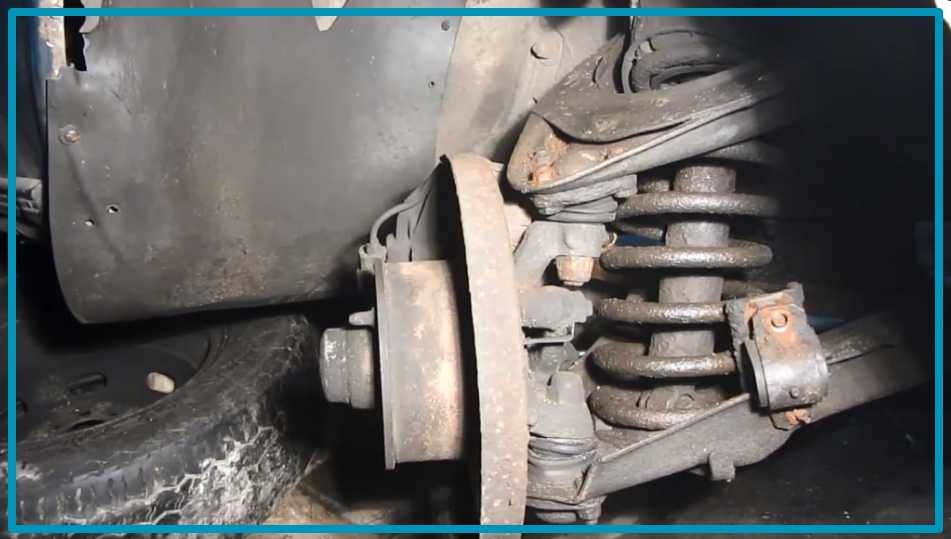

Гайку откручивать до конца не буду, чтобы можно было в нее упереться потом. Теперь необходимо вставить монтировку между гайкой опоры и ступицей, и хорошенько рывками дергать ее вниз, приложив немало усилий. Возможно, придется попрыгать на монтировке ногой, чтобы шаровая выскочила со своего места. Результат я показал на фото ниже, где видно, что палец опоры вышел из отверстия ступицы.

Какое назначение шаровых опор на ВАЗ 2107

Шаровая опора — это соединительная деталь, составляющая подвески. За счет этой мелкой детали на автомобиле, колесо может поворачивать в левую и правую сторону. Если не следить за техническим состоянием машины, то неисправная опора может стать причиной аварии. Чтобы исключить развитие неприятных последствий, нужно следить за техническим состоянием и регулярно проводить диагностику.

Конструктивно шаровая опора ШО имеет форму шарнира, который является частью конструкции передней подвески, позволяющий перемещаться колесу в горизонтальном направлении. На срок службы рассматриваемых шарниров влияет качество изделия, а также характер езды на машине. Если судить из практики, то на автомобилях семейства «ВАЗ», ШО является тем элементом, который достаточно часто выходит из строя, и его требуется менять.

При конструировании «семерки», инженера отказались от использования шкворней, заменив их шаровыми опорами. За счет того, что шарнир испытывает большие нагрузки во время управления автомобилем, это приводит к необходимости его регулярной замены. Конструктивно этот механизм состоит из следующих частей:

На самых первых шаровых опорах в конструкции применялась пружина. Она впоследствии была убрана, и вместо металлических вкладышей стали использовать пластиковые. Был добавлен резиновый пыльник. В итоге опора стала неразборной, а значит не ремонтируемой, но при этом увеличился срок ее службы.

Кроме больших нагрузок, которые получают шарниры при движении автомобиля, на срок их службы сильно влияет попадание во внутреннюю часть воды и влаги. Связано это с тем, что со временем снижается герметичность резинового или пластикового пыльника. Даже если пыльник будет исправен, то деталь все равно может выйти из строя по причине малого количества смазочного вещества внутри ШО. О том, сколько прослужит новая опора на автомобиле, сказать очень трудно, поэтому для выявления поломки, нужно регулярно делать диагностику ходовой части ВАЗ 2107.

Какие признаки неисправностей и как выполнить диагностику шаровых опор на семерке

Чтобы узнать, что шаровые на ВАЗ-2107 нуждаются в замене, необходимо провести проверку ходовой части. Диагностика неисправностей ШО на семерке выполняется следующими способами:

Все вышеперечисленные факторы являются косвенными доказательствами того, что шарнир вышел из строя. Ведь скрежет может возникнуть и вследствие других факторов, поэтому настоятельно рекомендуется перед тем, как заменять шаровую опору на семерке, выполнить диагностику. Как проводится диагностика и проверка шаровых опор на машине, подробно описано в инструкции:

Как выполняется замена шаровых опор на ВАЗ 2107 — пошаговая инструкция

На семерках рассматриваемые детали являются неремонтопригодными, поэтому при выявлении их неисправностей, нужна замена. На первых моделях семерок устанавливали разборные ШО, в которых можно было извлечь шаровой палец, после чего заменить его или износившиеся вкладыши. Опоры, устанавливаемые на современные семерки, являются неразборными. Именно поэтому при их износе понадобится провести процедуру замены.

Как осуществляется замена шаровой опоры ВАЗ 2107 своими руками для нижней и верхней детали, рассмотрим подробно, но для начала, нужно убедиться, что в наличии есть необходимые инструменты:

Как выполняется замена нижней шаровой опоры на семерке, описано в инструкции:

Практически идентична процедура демонтажа верхней ШО на ВАЗ 2107:

Процедура замены не требует особых навыков, но продолжительность замены этих мелких, но важных деталей подвески, увеличивается по причине трудности выбивания пальца из зацепления с проушиной. Бывалые владельцы знают, насколько сложно дается процедура демонтажа шаровых опор, когда отсутствует специальный съемник. Установка детали выполняется в порядке обратном снятию. Для этого нужно изначально закрепить шарнир на три фиксирующих болта, а после продеть палец в проушину, и зафиксировать гайкой до упора. Перед установкой, необходимо смазать резьбу пальца, чтобы в следующий раз процедура вывинчивания гайки происходила без дополнительных трудностей.

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

сильное повреждение нижнего рычага;
появление трещин.

Для выполнения работ понадобятся такие инструменты:

набор рожковых ключей;
набор головок;
щётка по металлу;
домкрат;
съёмник для выпрессовки сайлентблоков;
приспособление для снятия шаровых опор;
монтажная лопатка;
проникающая жидкость;
молоток;
тиски.

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.
Снимают колесо.
Откручивают нижнее крепление амортизатора.
Ослабляют гайки на оси.
Освобождают крепление подушки стабилизатора.
Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.
Откручивают гайку на опоре и выпрессовывают палец. Делают это при помощи специального съёмника.
Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.
Снимают пружину. Для этого её поддевают и снимают из опорной чашки.
Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение, иначе придётся снова проводить регулировку.
Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.
Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.
Устанавливают новую шаровую опору и зажимают все гайки.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

Рычаг надёжно фиксируют в тисках.
При помощи съёмника выдавливают старые шарниры.
Осматривают рычаг на наличие повреждений.
Вставляют один сайлентблоки. Для этого также используется съёмник.
В отверстие вставляют ось вместе с шайбами.
Запрессовывают второй шарнир. Делают это так же как и в предыдущем случае.

Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

При помощи болтов фиксируют ось вместе с рычагом.
В опорную чашку устанавливают нижний край пружины. После этого начинают поджимать нижний рычаг. Смотрят, чтобы стабилизатор не зацепился за втулку.
Вставляют резьбовую часть шаровой опоры и фиксируют гайку.
Фиксируют подушку стабилизатора.
Устанавливают амортизатор и закручивают гайку.
Проверяют качество затяжки всех гаек. Они должны быть зажаты надёжно и прочно.
Устанавливают колёса и снимают автомобиль с домкрата.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

Порядок замены шаровых опор ВАЗ 2107

1. Поставьте автомобиль на ровную площадку, лучше всего в гараж со смотровой ямой. Поставьте под задние колеса упоры и включите первую скорость. Ослабьте колесные болты с той стороны, с которой производится замена.

2. Поднимите колесо на домкрате и открутите колесные болты. Снимите колесо. Делается это для того, чтобы оно не мешало при выполнении работ.

3. Металлической щеткой прочистите все места соединений опор с рычагами и обработайте их специальной жидкостью – WD40.

4. Ключом на 22 ослабьте гайки, которые крепят шаровые тяги на полтора оборота.

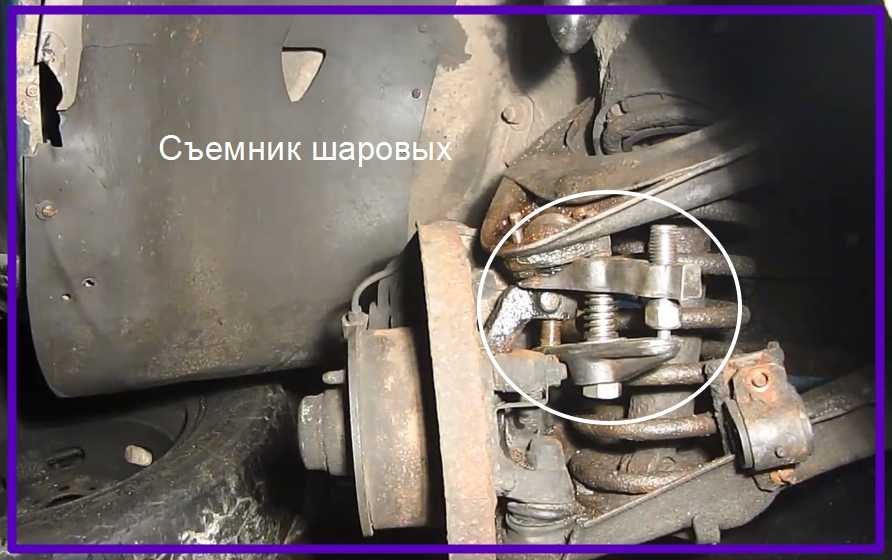

5. Между опорами установите съемник (специальное приспособление для демонтажа шаровых опор).

6. Шаровые должны «выстрелить»: вначале – первая, затем – нижняя. Как только вы их выдавили, открутите одну гайку верхней опоры и демонтируйте опору. Для этого открутите 3 гайки крепления шаровой опоры.

7. Зачистите место для установки новой опоры наждачной бумагой.

8. Перед установкой новой опоры, смажьте её и наденьте пыльник на поворотный кулак. В качестве смазки рекомендуется использовать Литол-24. Используйте уплотнительную шайбу только со старой шаровой опоры.

9. Теперь монтируйте новую шаровую опору и закрутите все гайки.

10. Открутите гайку нижней шаровой опоры. Чтобы поворотный кулак не прокручивался, зажмите его разводным ключом. Поднимите поворотный кулак наверх и зафиксируйте его для удобной работы.

11. Теперь открутите шаровую опору и вытащите ее из рычага. Дальнейшие действия аналогичны верхней шаровой тяге, за исключением одного – наполнение шаровой смазки осуществляется через отверстие в корпусе, которое заглушено болтом на 7.

12. Установите шаровую вначале на рычаг, затем прикрутите её к поворотному кулаку.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Замена шаровой опоры

Проделать всю работу можно, как в собственном гараже самостоятельно, так и в сервисном центре, поручив весь инструмент в руки опытного механика. Стоимость замены шаровой зависит от конструкции конкретной марки автомобиля. Некоторые автовладельцы не знают, как снять шаровую, потому что она может быть запрессована к рычагу или закреплена заклепками. Чтобы её снять, потребуется затратить немало усилий, ведь придется высверливать заклепки и подбирать болты соответствующего диаметра. Поэтому вся работа может обойтись, как в одну, так и в несколько тысяч рублей.

Замена шаровой с помощью съёмника

Прежде чем подымать авто, нужно освободить крепежные элементы колеса без полного выкручивания. Для предотвращения отката машины под остальные три колеса подставляются кирпичи. Затем, вооружившись домкратом, поднимается та сторона машина, с которой необходимо заменить шаровую. Для безопасности лучше всего обзавестись «козлом».

Самостоятельная замена шаровой опоры со съёмником осуществляется так:

Выкручиваем крепежные болты, демонтируем колесо
Освобождаем гайки, которые закрепляют шаровую опору
Берем специальный съёмник, вставляем его между корпусом опоры и рычагом
Прилаживаем немного усилий, и совершаем движения по кругу для освобождения опоры
Затем снимаем резиновый пыльник с нового экземпляра, наносим на него смазку, обрабатываем саму опору
Устанавливаем новую деталь и собираем узел в обратной последовательности

Как видим, со съёмником выполнить работу намного проще. Но молоток нужно держать всегда под рукой. Если опора чересчур запрессована с рычагом, съёмник необходимо установить под небольшим углом и нанести по нему легкий удар молотком. А вот, что делать, если нет возможности раздобыть съёмник?

Замена шаровой без съёмника

Без съёмника, а только с одним молотком, работа проводится так:

С пальца опоры откручиваем гайку до момента её сравнения с осью пальца
Берем монтировку в одну руку и молоток в другую
Одной рукой оттягиваем рычаг вниз, а второй наносим удары пока он не сдвинется вниз с пальца
Когда рычаг опустился, освобождаем все гайки и демонтируем шаровую опору

Также ничего сложного, но придется потратить больше времени и усилий. В ходе выполнения работы желательно удалять остатки смазки со всех деталей, особенно с пыльника.

Неисправности

В процессе эксплуатации автомобиля, особенно по нашим дорогам, подвеска подвергается существенной нагрузке, большая часть которой приходится именно на шаровые опоры. Естественно, что со временем они изнашиваются, что приводит к увеличению зазора между сферической поверхностью пальца и нижней частью чехла. Причинами преждевременного выхода из строя шаровых опор являются:

повреждение пыльников, вследствие чего внутрь конструкции попадает влага и грязь;

отсутствие смазки внутри опоры;
высокие динамические нагрузки при езде по бездорожью.

Определить, что шаровая опора вышла из строя можно по следующим признакам:

стук в передней подвеске во время движения по неровной дороге;
затрудненный поворот руля, сопровождающийся скрипом;
«виляние» управляемых колес при движении, вибрация в рулевой рейке, и как следствие, неравномерный износ шин.

Как самостоятельно определить неисправность

Если в вашем автомобиле обнаружились признаки неисправностей шаровых опор, проведите их диагностику. В домашних условиях сделать это можно двумя способами, но лучше подойти к этому вопросу комплексно, применив их по очереди.

Для начала рассмотрим наиболее точный метод. Чехол оригинальной ВАЗовской шаровой имеет технологическое отверстие внизу, через которое нужно замерить расстояние между поверхностью чехла и краем шарообразной поверхности пальца. Сделать это можно при помощи специального глубиномера или обычного тонкого стержня и линейки. Если глубиномер входит в опору более чем на 11,8 мм, опору пора менять.

Следующий способ заключается в определении величины люфта между пальцем и чехлом без всяких инструментов. Нужно просто коснуться рукой одновременно корпуса опоры и пальца, и расшатать переднюю часть автомобиля. Если люфт присутствует, вы обязательно его почувствуете.

Нужно ли менять шаровые опоры, и когда это делать

Средний ресурс шаровых опор для ВАЗ 2107, в зависимости от их качества и условий эксплуатации, составляет 30-100 тыс. км пробега. Если автомобиль прошел 100 тыс. км, и опоры о себе не заявили, все равно их лучше заменить. Также замена необходима и при появлении любых признаков неисправности.

Несвоевременная диагностика и замена этих элементов подвески приведет к тому, что в один прекрасный момент колесо или колеса автомобиля попросту вывернутся наружу, и уложат машину на «брюхо». В этом случае придется ремонтировать всю подвеску.

Сколько стоят шаровые опоры, и во сколько обойдется их замена

В случае неисправности одной шаровой, рекомендуется замена и всех остальных. Цены на комплект опор в зависимости от производителя могут варьироваться от 1100 до 3000 рублей

При выборе комплекта обращайте внимание на изготовителя, и не экономьте. Каталожный номер оригинальной верхней шаровой опоры для ВАЗ 2107 – 21012904192, для нижней – 21012904082

Стоимость замены 4 шаровых на СТО – от 800 рублей.
