Замена сцепления в автомобиле ваз 2106 своими руками

Меняем сцепление в автомобиле ВАЗ 2106 без посторонней помощи

Эксплуатация транспортного средства без участия узла сцепления невозможна, т.к. этот механизм является связующим звеном между силовой установкой автомобиля и его трансмиссией. Без него не представляется возможным и соблюдение режима кратковременного выключения механизмов коробки передач, которые просто необходимы при организации процесса движения «шестерки», да и всех двигательных механизмов.

Замена сцепления ВАЗ шестой модели своими руками

Часто российские автолюбители спрашивают, как поменять сцепление ВАЗ 2106 самостоятельно, без привлечения сил и средств ремонтных органов. В этом случае надо знать, что иногда требуется проведение замены вследствие износа отдельных узлов и механизмов этого агрегата. Такой вид ремонта сцепления может осуществляться, как целиком, так и по отдельным компонентам.

К примеру, замена диска сцепления ВАЗ 2106 ведомого типа, а также ведущего диска обычно осуществляется в одномоментном порядке. Технологические операции такого типа считаются достаточно сложными, требующими специальных навыков и определенной сноровки. При отсутствии ремонтной практики и слабого знания устройства «шестерки» лучше загнать автомобиль в сервис и там провести необходимую работу. Такая замена сцепления проводится 2 вариантами:

• со снятием МКПП;
• без демонтажа коробки передач.

Аналогично, без снятия МКПП, производится замена вилки сцепления ВАЗ 2106, хотя такие операции по ремонту в цехах станции техобслуживания проводится со снятием этих элементов трансмиссии. Если производить снятие сцепления по полной программе, то это займет продолжительное время. Если же эти ремонтные операции будут производиться на специализированной станции технического обслуживания легковых автомобилей или в штатном сервисном центре ВАЗ, то это будет стоить достаточно дорого.

Для производства замены сцепления ВАЗ 2106 необходимо обладать определенными навыками для производства слесарных работ и иметь под рукой необходимый набор инструментов и новое изделие, подлежащее замене. Рассмотрим процедуру снятия сцепления без демонтажа механической КПП, которая осуществляется с соблюдением следующих ремонтных операций:

1. Устанавливаем автомобиль на ровной площадке и подпираем колеса противоуклонными стопорами. При этом оставляем МКПП включенной на первую скорость, чтобы карданный вал и колеса были относительно неподвижными.
2. Рассоединяем карданную передачу и МКПП, те же действия производим и с РЦС.
3. Размыкаем контактную группу подключения фонаря кормового хода.
4. Откручиваем защитный кожух сцепления со стороны двигателя, с донной части отсоединяем траверс ходовой части.
5. Демонтируем 2 крепежа опоры КПП.
6. Сдвигаем на предельно допустимое расстояние механическую КПП.
7. С учетом того, что узел переключения скоростей будет лежать на резонаторе, необходимо установить страховочную подпорку под корму КПП.
8. Уперев монтировку в маховик, гаечным ключом свинчиваем крепеж корзины сцепления.
9. Вращая коленчатый вал мотора, создаем комфортное положение для снятия крепежа.
10. Отодвигаем к ранее сдвинутой КПП корзину и освободившее пространство используем для демонтажа ведомого диска с последующим его снятием.
11. Далее по необходимости производим замену вилки сцепления и демонтируем подшипник выжимного типа с вала КПП первичного назначения.
12. Последующая установка сцепления проходит по обратному сценарию.
13. Перед монтажом узла требуется его почистить и протереть свежей ветошью все съемные компоненты.
14. Проводим центровку нажимного диска по отношению к торцевому подшипнику коленчатого вала с помощью снятого аналогичного вала первичного типа или оправки особенной формы, которую можно приобрести в специализированных торговых точках по продаже аксессуаров и автозапчастей.
15. На конечном этапе затягиваем крепеж корзины сцепления к маховику.

В интернете можно посмотреть видео «замена сцепления ВАЗ 2106», на котором наглядно показана последовательность проводимых операций.

Школа авторемонта Статьи, советы и рекомендации по ремонту и обслуживанию автомобилей своими руками

Как узнать, исправны ли тормозные цилиндры передних колес. Да нет ничего проще! Для начала необходимо домкратом приподнять колесо и прокрутить его несколько раз в любом направлении. Если колесо крутится с трудом, притормаживает , то это верный признак неисправных тормозных цилиндров. Для подтверждения этого диагноза (вдруг перетянуты подшипники ступицы ), можно также, снять колесо и при помощи большой отвертки или монтажной лопатки попробовать развести тормозные колодки. Если тормозные цилиндры передних колес автомобиля ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 неисправны, то колодки Вам развести удастся с большим трудом или вообще не получится. Значит, пора задуматься о том, что может понадобиться для замены передних тормозных цилиндров .

А провести их замену можно посоветовать как можно быстрее, так как заклинившие тормозные цилиндры. не только ухудшают эффективность тормозов, но и увеличивают износ передних тормозных колодок и уменьшают срок службы подшипников передний ступицы .

Теперь, готовимся к походу в авто-магазин или на авто-базар. Список покупок: тормозные цилиндры передних колес (смотрим фото 1) (по две штуки на сторону – левый наружный и внутренний, правый наружный и внутренний], фиксаторы и пружинки (фото 2], не лишней будет покупка тормозных трубок (так как старые, зачастую, отказываются откручиваться и попросту ломаются) и медных уплотнительных шайб (под болт крепления тормозного шланга к суппорту) (фото 3). Ну, и, конечно же, не забываем о бутылочке кто, о чем подумал?)), а я о тормозной жидкости.

Переходим к инструменту, который нам понадобится для замены тормозных цилиндров передних колес на автомобиле ВАЗ-2101, ВАЗ-21011, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107. монтажная лопатка, тонкий вороток (для выбивания пальцев из направляющих тормозных колодок), шило, накидной ключ на 17 , торцовый на 14 , пассатижи, молоток из мягкого металла (алюминиевый, бронзовый или медный), зажим для тормозного шланга (фото 4). И еще, для откручивания и монтажа Вам могут понадобиться специальные ключи для тормозных трубок (фото 5).

После серьезной подготовки к работе, переходим к самому процессу замены тормозных цилиндров передних коле с:

Отпускаем колесные болты, вывешиваем колесо и снимаем его. Монтажной лопаткой (при ее отсутствии большой отверткой) разводим тормозные колодки (фото 6). Пассатижами вынимаем шплинты (фото 7).

Воротком выбиваем направляющие пальцы с проушин тормозных цилиндров (фото 8), придерживая, поджимные скобы и вынимаем колодки (в принципе, суппорт можно снять и с колодками вместе, но мне, например, так удобнее, а выбор остается за Вами). Пережимаем тормозной шланг (фото 9).

Торцовым ключом на 14 откручиваем крепежный болт тормозного шланга (фото 10).

И накидным или торцовым ключом на 17 откручиваем два болта крепления суппорта (фото 11 и 12).

Снятый суппорт зажимаем в тиски, откручиваем тормозную трубку (фото 13) и усаживаем старые фиксаторы (фото 14).

После этого, при помощи простого молотка (старые цилиндры можно не жалеть) выбиваем тормозные цилиндры с посадочных мест (фото 15).

Зачищаем в суппорте посадочные места цилиндров от грязи и ржавчины (фото 16).

Берем новый тормозной цилиндр и вставляем в него пружину и фиксатор (фото 17) и при помощи мягкого молотка или выколотки аккуратно сажаем цилиндр на посадочные места суппорта (фото 18 и 19).

Устанавливаем тормозную трубку (фото 20).

Все, тормозные цилиндры заменены. Сборка проводится в обратной последовательности. Не забываем, что при установке тормозного шланга необходимо заменить старые уплотнительные шайбы новыми и прокачать тормоза.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

О выборе главных цилиндров сцепления

Если у владельца «шестёрки» начались проблемы со сцеплением и он решил приобрести новый цилиндр, то перед ним неизбежно встанет вопрос: а какой цилиндр лучше взять? Ответ прост: главный цилиндр сцепления на всей вазовской «классике» начиная с ВАЗ 2101 по ВАЗ 2107 практически не претерпел изменений. Следовательно, на «шестёрку» можно без проблем поставить цилиндр с «копейки», с «семёрки» или с «четвёрки».

Водители считают наилучшим вариантом устанавливать на «шестёрку» стандартные вазовские цилиндры

Представленные в продаже цилиндры тоже универсальны, они подходят ко всему модельному ряду классических автомобилей ВАЗ. Как правило, автолюбители стараются устанавливать оригинальные вазовские цилиндры. Проблема заключается в том, что вазовская «классика» давным-давно снята с производства. И запчастей к ней с каждым годом становится меньше. Это правило относится и к цилиндрам сцепления. В результате автовладельцы вынуждены пользоваться продукцией других производителей. Вот они:

• FENOX. Это самый популярный производитель запчастей к вазовской «классике» после ВАЗа. Цилиндры от FENOX можно найти практически в любом крупном магазине запчастей по всей стране. Эти цилиндры надёжны и пользуются неизменно высоким спросом, несмотря на несколько завышенную цену. Если стандартный вазовский цилиндр водитель может приобрести за 450 рублей, то цилиндр от FENOX может стоить 550 рублей и выше;

• Pilenga. Цилиндры от этого производителя встречаются на прилавках магазинов гораздо реже, чем продукция FENOX. Но при должном старании найти такой цилиндр всё же можно. Цена на цилиндры Pilenga начинается от 500 рублей.

И это все крупные производители цилиндров к «классике» на сегодняшний день. Разумеется, сегодня на рынке запчастей есть масса других, менее известных брендов. Однако связываться с ними настоятельно не рекомендуется. Особенно если их цилиндры стоят вдвое дешевле вышеуказанных. Весьма высока вероятность купить подделку, которая прослужит очень недолго. Вообще, цилиндры сцепления на «классику» подделывают часто. Причём в отдельных случаях подделки выполняются настолько искусно, что отличить их от оригинала может только специалист. А для рядового автолюбителя единственным критерием качества остаётся цена. Следует понять: хорошие вещи всегда стоили дорого. И цилиндры сцепления не являются исключением из этого правила.

Что касается установки на ВАЗ 2106 цилиндров от других автомобилей, то такие эксперименты автолюбителями почти не практикуются. Причина очевидна: цилиндр сцепления от другого автомобиля рассчитан на другую гидравлическую систему. Такой цилиндр отличается как по размерам, так и по техническим характеристикам, важнейшей из которых является способность создавать давление. Уровень давления, создаваемого «не родным» цилиндром сцепления, может оказаться или слишком низким, или наоборот, слишком высоким. Ни в первом, ни во втором случае это не сулит ничего хорошего гидравлике «шестёрки». Таким образом, установка «не родных» цилиндров на ВАЗ 2106 — явление крайне редкое. И делается это лишь при полной невозможности достать нормальный вазовский цилиндр.

Переключение передач без сцепления

Далеко не каждый водитель ВАЗ 2110 представляет, каким образом можно не только завести, но и управлять автомобилем, не пользуясь педалью сцепления. Конечно, навык этот весьма специфический, но может оказаться жизненно незаменимым, когда обрыв троса сцепления происходит в самый неподходящий момент.

Долгая езда на первой передаче чревата перегревом двигателя. Если расстояние предстоит преодолеть немалое — лучше научиться переключать повышенные передачи, не используя сцепления, для чего:

• отпускаете педаль газа и в момент наименьшего сопротивления выключаете передачу, переводя рычаг трансмиссии в нейтральное положение;
• далее включаете следующую передачу, продолжая разгон.

Несколько отличается предполагаемый алгоритм понижения передачи в случае нерабочего сцепления, требующего замены:

• переключившись на нейтральную передачу, перегазовываем, повышая тем самым обороты первичного вала;
• и только затем переключаемся на пониженную передачу.

Замена диска сцепления ВАЗ 2107.

Добрый день посетители моего сайта. В этой статье пойдёт речь о замене диска сцепления на таких моделях ВАЗ как 2101-2107. На классических моделях ВАЗ, сцепление практически одинаковое, а значит и метод его замены тоже одинаков. Я постараюсь всё подробно объяснить и показать в фотографиях. Данную замену я производил на автомобиле ВАЗ 2105.

И так, рассмотрим методы и определённый порядок замены диска сцепления. В жизни практически каждый автомобилист сталкивался с таким механизмом как сцепление. Причин может быть много, изучение и понятие работы этого механизма или как в большинстве это ремонт и обслуживание. Есть два способа замены диска сцепления, это снять двигатель с автомобиля и спокойно произвести ремонт или воспользоваться смотровой ямой и заменить этот диск посредством снятия коробки передач. Первый способ вынуждает использовать специальные приспособления, например, таких как маленькое подъемное средство, для извлечения двигателя из моторного отсека, также потребуется слить охлаждающую жидкость и отсоединить патрубки от радиатора, а это нервирует многих автомобилистов. Поэтому, второй способ я думаю, нам подойдёт лучше, о нём и пойдёт речь в нашей статье. Я однажды видел, как производят замену диска сцепления ВАЗ 2107 без снятия коробки передач, её просто немного отодвинули, чтобы вышел первичный вал, и заменили диск. От себя скажу, это такой геморрой, что лучше снять коробку скоростей.

И так заезжаем или закатываем автомобиль на смотровую яму и снимаем коробку передач. Как правильно снять коробку передач, рекомендую ознакомиться со специальной статьёй (Снимаем коробку передач). После того как мы сняли коробку передач, у нас появился полный доступ к сцеплению.

Следующим шагом будет установка метки на маховике и корзине. Это нужно для того, что бы при установке избежать возможности появления вибрации. Вообще-то такого не должно происходить, так как завод изготовитель не предусматривает меток. С новой деталью такое может и пройдёт, а вот с хоженой вероятней всего не пройдёт. Дело в том, что в процессе износа заводская балансировка теряет свои способности и поэтому все стараются ставить метки, что бы установить корзину сцепления на своё место.

Метку можно нанести тонким зубилом, но лично я не вижу в этом смысла. Если Вы сразу производите замену диска сцепления, то можно метку сделать обычным мелом.

Теперь откручиваем шесть болтов по окружности, которые крепят корзину к маховику. Придерживая корзину рукой от проворачивания, я легко открутил все болты.

Но бывает, так что не хватает силы удержать маховик от проворачивания, тогда можно воспользоваться вот таким методом, который показан на фотографии ниже. Заворачиваете крепёжный болт и баллонным ключом или большой отвёрткой фиксируете маховик. Далее без особого труда отворачиваете все болты.

После того как открутили все шесть болтов крепящие корзину к маховику, снимаем её. Охватите корзину двумя руками, потихоньку снимайте её из направляющих шпилек. Будьте осторожны, диск сцепления в этот момент не фиксируется ничем и при отводе корзины может вылететь вниз. Я придерживал его большим пальцем руки.

Купив новый диск сцепления, ставим его обратно. Важный момент установить диск правильно, его устанавливают большим выступом к выжимному подшипнику.

После всех проведённых моментов собираем всё обратно. Устанавливаем в маховик направляющий вал и собираем на него сцепление. В качестве направляющего вала, можно использовать первичный ваз коробки передач от вашего автомобиля, но если такового нет, то его можно изготовить, так как я и сделал.

Вот на этот направляющий вал мы и собираем сцепление.

Чем плотновато Вы сделаете направляющий вал, тем легче вам будет устанавливать коробку передач, но главное, что бы вы смогли потом руками вытащить направляющий вал.

Далее осталось только установить корзину сцепления по меткам. С этим я думаю, проблем у вас не возникнет.

В конце концов, у вас должна быть такая картина как на самой верхней фотографии.

На этом, пожалуй, и всё, Вы самостоятельно можете заменить диск сцепления.

Замена шланга сцепления ВАЗ 2101- 2107

Порванный шланг сцепления всегда приводит к утечке жидкости из системы, которая в свою очередь приводит к затруднительному включению и выключению передач и конечно же к плохому настроению водителя. Замена шланга сцепления может быть произведена даже начинающим водителем, поэтому — если ты совсем не давно сел за руль ВАЗ-овской классики и уже столкнулся с этой проблемой — ехать на СТО совсем не обязательно.

Работа по замене шланга сцепления начинается с разъединения резинового шланга и металлической трубки, ведущей жидкость от

главного цилиндра сцепления к резиновому шлангу. Для того, чтобы отсоединить резиновый шланг следует придерживать его ключом на 17-ать, под металлической пластиной ( смотри фото), а ключом на 13-ать выкручивать металлическую трубку с места крепления. После того как металлическая трубка выкручена, следует вытащить металлическую скобу и выдавить резиновый шланг сквозь металлическую пластину вниз. Уже на этом, первом этапе тебя может подстерегать трудность в виде сломавшейся металлической трубки. Если при откручивании она все же сломалась, старый шланг все равно высовывается вниз,

но теперь необходимо выкрутить поломанную металлическую трубку с главного цилиндра сцепления — это удобней всего делать специальным ключом на 13-ать, обычный — накидной ключ может подлизать грани, а выкручивать болт, гайку, или же штуцер со слизанными гранями никому не нравится. Также, если выкручивать металлический шланг все же необходимо, прийдется снять со своих креплений расширительный бачок и подвинуть его в сторону, ведь он мешает подобраться к главному цилиндру сцепления.

После того, как сверху старый шланг уже ничего не держит, металлическая трубка либо не повреждена, либо отсоединена от главного цилиндра после повреждения, можно приступить к выкручиванию старого шланга из рабочего цилиндра сцепления. Данную операцию удобней производить на яме, или же на эстакаде, но при необходимости — можно заехать передними колесами на кирпичи, или же доски, чтобы увеличить дорожный просвет — главное надежно зафиксировать автомобиль, ведь под него нужно будет лесть. Шланг выкручивается из цилиндра ключом на 17-ать, но вкручен он в цилиндр довольно глубоко — это приводит к тому, что в некоторых случаях выкрутить шланг не получается даже на яме и даже при помощи ключа с длинным плечом.

В таком случае прийдется менять и рабочий цилиндр сцепления.

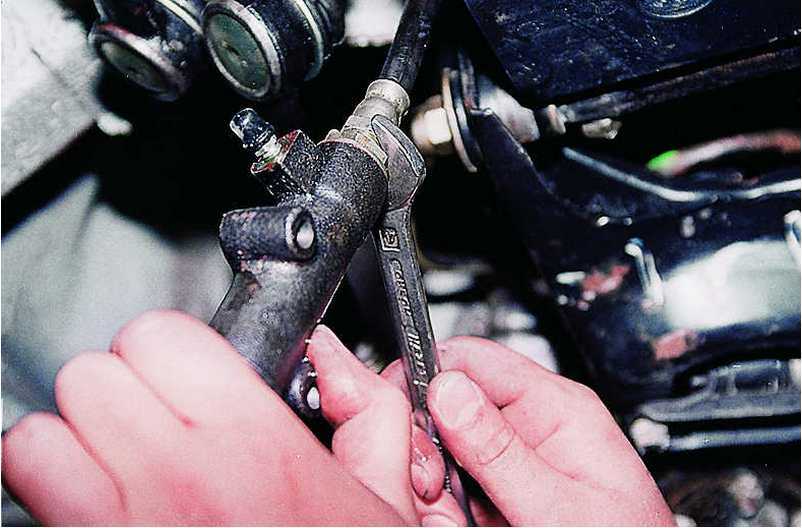

Раб.цил.сцеп. прикручен к коробке передач двумя болтами на 13-ать

Перед тем как приступить к их выкручиванию следует при помощи пассатижей снять с рабочего цилиндра пружину, а затем можно выкручивать и болты — обрати внимание на фото

Новый шланг сцепления лучше сразу же вкрутить в новый рабочий цилиндр, залезть под машину, просунув сквозь вилку коробки передач штуцер рабочего цилиндра, закрепить сам цилиндр на болты и отрегулировать регулировочными болтами на штуцере свободный ход вилки в 1см.

После остается установить новую металлическую трубку, или же старую ( если она осталась невредимой) вкрутить в новый шланг. После того шланг будет просунут сквозь металлическую пластину — его обязательно следует законтрить скобой. Теперь остается установить на старое место расширительный бачок, залить жидкость в бачок и прокачать сцепление.

Со второго раза замена шланга сцепления будет занимать не более часа, даже при условии отсоединения и замены

дополнительных деталей.

Прокачка сцепления осуществляется следующим способом. В бачок заливается жидкость, помощник резкими нажатиями на педаль сцепления — прокачивает его. После серии резких качков педалью, помощник удерживает педаль в зажатом положении, а ты резко открываешь штуцер рабочего цилиндра и резко его закрываешь. При этом, через штуцер рабочего цилиндра вместе с жидкостью будет выходить и воздух. Процедуру следует проводить до тех пор, пока педаль не станет максимально жесткой.

Заведи машину и прогрей двигатель до рабочей температуры, попробуй тронуться без газа, на ровной дороге правильно отрегулированное сцепление должно позволять потихоньку трогаться без газа, но при этом на второй машине машина не должна ехать с не нажатой педалью газа. Если машина не трогается, или слышны небольшие посторонние звуки при не нажатой педали сцепления — следует немножко подтянуть сцепление.

Другие статьи на autobelyavcev.ru

Краз 6510

Краз 255

Ниже вы можете оставить свой отзыв по замене шланга сцепления ВАЗ 2101- ВАЗ 2107.

Регулируем сцепление ВАЗ 2107

Если вы заметили, что при включении сцепления автомобиль стал дергаться, ход педали увеличился, уменьшился или она стала западать, появился люфт — значит пора регулировать сцепление.

Если этого не сделать, то вы достаточно сильно рискуете по двум причинам:

• во-первых, увеличивается износ деталей трансмиссии — вилки сцепления, выжимного подшипника, ведущего и ведомого дисков;
• во-вторых, автомобиль может попросту стать неуправляемым, поскольку вы не сможете нормально переключать передачи, особенно это опасно в том случае, если вы идете на обгон, едете под горку или спускаетесь с нее.

Сегодня мы поговорим о регулировке сцепления на ВАЗ-2107. Если же у вас ВАЗ-2108-21099, то можете почитать соответствующую статью на нашем портале vodi.su.

Устройство сцепления ВАЗ-2101-2107

Прежде, чем приступать к работе, убедитесь, что вы хоть немного ознакомлены с устройством.

Сцепление на ВАЗ-2107 — сухое однодисковое. Непосредственно под педалью находится главный гидропривод цилиндра сцепления. Нажимая на педаль, мы приводим в движение толкатель, который входит в гнездо поршня главного цилиндра. Из-за этого гидравлическая жидкость выдавливается из него и движется по трубопроводу к рабочему цилиндру.

Рабочий цилиндр в свою очередь соединен с вилкой сцепления посредством толкателя. Когда мы жмем педаль, вилка перемещает выжимной подшипник по втулке и разъединяет нажимной и опорный диски. Таким образом вращательные движения коленвала перестают передаваться на трансмиссию и мы можем переключать передачи.

Понятно, что если будут какие-либо неисправности, то переключение передач станет проблематичным. Если, к примеру, пытаясь переключиться со второй на третью, вы чувствуете пробуксовки, неприятный запах и подергивания автомобиля, это может свидетельствовать не только о необходимости регулировки гидропривода, но также об износе феродо — фрикционных накладок ведомого диска сцепления. Допускать этого ни в коем нельзя, иначе заклепки будут царапать маховик и саму корзину сцепления.

Регулировка сцепления ВАЗ-2107

Сначала нам нужно проверить ход педали сцепления. Мы уже писали на Vodi.su о том, как это сделать с помощью линейки. Свободный ход педали может варьироваться между 0,4 и 2 мм. Рабочий ход — 25-35 миллиметров. Наша задача — отрегулировать именно свободный ход, потому что если он будет в пределах нормы, то ограничительный винт педали сцепления не даст ей опускаться ниже.

Если свободного хода нету вообще, или он больше 2 мм, необходимо найти кронштейн толкателя под педалью, положение толкателя на нем регулируется с помощью гайки, контргайки и ограничителя. Одним гаечным ключом удерживаем ограничитель, а другим немного ослабляем контргайку — на полтора-два оборота. Затем замеряем свободный ход педали, надавливая на нее ладонью, — если он в пределах 0,4-2 мм, значит все сделано правильно.

Следующий момент — проверка и регулировка свободного хода толкателя рабочего цилиндра. Чтобы найти этот самый цилиндр, нам придется заглянуть под днище, поэтому такую работу лучше проводить на эстакаде или смотровой яме. Цилиндр выходит из КПП и соединяется с вилкой сцепления. Также здесь закреплена возвратная пружина, которая возвращает вилку в исходное положение при выключенном сцеплении.

Замерить его достаточно легко — отсоедините пружину и, надавив на вилку, запомните на какое расстояние она может переместиться. Если в пределах 4-5 мм, значит все нормально. В противном случае с помощью гайки и контргайки на толкателе выставьте правильный ход.

Обратите внимание, что вам сначала нужно будет ослабить контргайку, удерживая другую гайку еще одним ключом. Затем толкатель нужно зафиксировать с помощью клещей и ослабить контргайку еще на полтора-два оборота

Затем проверните регулировочную гайку, чтобы выставить нужный ход толкателя. После этого останется только затянуть контргайку.

Если все сделано правильно, то свободный ход педали и толкателя должны быть в пределах нормы. Понятно, что нужно проверить работу механизма сцепления в рабочем состоянии.

Проверять его рекомендуют так:

• заведите мотор и оставьте его немного поработать на холостых оборотах;
• переключитесь на задний ход, выжав сцепление — никаких посторонних звуков не должно исходить из коробки передач при этом;
• затем попробуйте переключиться на первую передачу и выехать на ровную трассу;
• разгоняйтесь, поочередно переходя на высшие скорости, — все должно работать нормально.

Если же проблемы все равно остались — пробуксовки, скрежет, рывки и т.д. — значит проблема либо в изношенном диске Феродо, либо в самом гидравлическом приводе.

(2 оценок, среднее: 4,00 из 5)

Прокачка системы

Слить жидкость из системы привода сцепления очень просто:

1. Грушей выкачайте жидкость из расширительного бачка.
2. На рабочем цилиндре выкрутите штуцер и дождитесь, когда вся жидкость уйдет.
3. Несколько раз нажмите на педаль сцепления, чтобы избавиться от остатков тормозной жидкости.
4. Поменяйте трубки при необходимости.
5. Заверните штуцер.
6. Залейте в бачок свежую тормозную жидкость.
7. Наденьте на штуцер прозрачную трубку.
8. Попросите помощника нажать несколько раз педаль сцепления. При последнем нажатии нужно удержать ее в крайнем положении.
9. Выкрутите на половину оборота штуцер, дав выйти жидкости и воздуху.
10. Повторяйте процедуру до тех пор, покуда не начнет идти жидкость без пузырьков воздуха. Не забывайте следить за уровнем в расширительном бачке.

По сути, хватит два-три захода, чтобы избавиться от воздуха в системе. Как вы поняли, прокачать сцепление на ВАЗ 2106 несложно. Процедура очень похожа на прокачку тормозов, только выполняется намного быстрее – магистраль очень короткая.

После замены сцепления потребуется его регулировка

Обратите внимание на шток рабочего цилиндра – у него имеется резьба, по которой можно переместить гайку. Именно путем ее перемещения и совершается регулировка сцепления на автомобилях ВАЗ 2106 и остальных классической серии

Также имеется возможность отрегулировать свободный ход педали сцепления, для этого предусмотрен специальный болт непосредственно над ней.

Вам потребуются: ключ «на 8», отвертка.

1. Снимите рабочий цилиндр с автомобиля (см. «Снятие и установка рабочего цилиндра привода сцепления»).

2. Установив цилиндр в тиски, отверните штуцер выпуска воздуха.

3. Измените положение цилиндра в тисках. Аккуратно подденьте отверткой защитный колпачок и снимите его вместе с толкателем.

4. Снова установите цилиндр в тисках горизонтально. Тонкой отверткой сдвиньте поршень до выхода его из цилиндра и выньте поршень.

5. Подденьте отверткой стопорное кольцо на поршне и снимите его, придерживая пружину.

6. Снимите пружину с поршня.

7. Снимите с поршня шайбу и первое уплотнительное кольцо.

8. Снимите с поршня второе уплотнительное кольцо, аккуратно поддев его отверткой.

9. Снимите с толкателя защитный колпачок.

Пробку снимайте только в случае крайней необходимости (для замены прокладки под ней при обнаружении течи тормозной жидкости).

Обратите внимание на маркировку на корпусе цилиндра – это поможет вам в выборе при покупке запчастей. 10

Прочистите отверстия в цилиндре и штуцере выпуска воздуха

10. Прочистите отверстия в цилиндре и штуцере выпуска воздуха.

11. Зеркало цилиндра и наружная поверхность поршня не должны иметь повреждений и рисок.

12. Осмотрите пружину. При наличии механических повреждений – замените.

13. Замените уплотнительные кольца.

14. Осмотрите защитный колпачок. При наличии механических повреждений и признаков старения резины – замените.

15. Соберите цилиндр в порядке, обратном разборке.

Перед сборкой промойте все детали чистой тормозной жидкостью. Попадание на детали минерального масла, керосина, бензина или дизельного топлива не допускается (во избежание набухания резиновых деталей).

Любой владелец ВАЗ 2106 знает, насколько важна хорошая работа сцепления. Всё просто: коробка передач на «шестёрке» механическая, и если со сцеплением будет что-то не так, машина с места не сдвинется. А наибольшее количество неприятностей владельцам «шестёрок» доставляет цилиндр сцепления. На «шестёрках» эти цилиндры никогда не были надёжными. К счастью, поменять эту деталь можно самостоятельно. Попытаемся разобраться, как это делается.
