Снятие и установка обивки задней двери (для применения на моделях ваз 2113 / 2114 / 2115)

Как заменить багажник, она же крышка багажника, она же дверь задка на ВАЗ 2108-ВАЗ 2109?

Подготовка к замене:

Примечание! Прежде чем приступить к работе, снимите оба газонаполненных упора. Оба газонаполненных упора снимаются аналогично, поэтому пример снятия будет показан лишь на одном из них!

1) В начале возьмите палку подходящего диаметра и подоприте ей дверь багажника.

2) Теперь при помощи отвертки подденьте верхнее крепление газонаполненного упора.

Примечание! После поддевания отсоедините верхнюю часть упора от кронштейна!

3) Когда верхняя часть будет отсоединена, отсоедините нижнюю часть газонаполненного упора и после чего снимите его.

4) И в завершение выверните кронштейн крепления упора.

5) А после выворачивания извлеките его из крышки задка.

Примечание! После снятия проверьте состояние кронштейна, деформированный замените на новый!

Замена багажника:

Примечание! Операцию по замене двери багажника во избежание травм, лучше всего производите с помощником!

1) Сперва при помощи отвертки подденьте десять пистонов крепления обшивки двери задка.

Примечание! После отсоединения снимите обшивку!

2) Далее разъедините абсолютно все колодки проводов, которые будут мешать снятию крышки багажника.

3) После разъединения отсоедините все колодки от проводов.

Примечание! Чтобы при установке не путать какая колодка на какой провод идёт, их рекомендуется помечать фломастером!

4) И после чего извлеките провода из двери багажника.

5) Затем извлеките несколько пистонов крепящий край задней части обшивки потолка, и после чего немного отогните её чтобы она не мешала снятию багажника. (Как извлечь пистоны и отсоединить обшивку, см. в статье: «Замена обшивки потолка», пункты «1-4»)

6) После чего при помощи удлинителя с накидной головкой, отверните гайку крепления клемы.

Примечание! Под этой гайкой должна располагаться клема, которую необходимо будет снять!

7) Следом с каждой стороны отверните по две гайки крепящих петли крышки багажника.

Замена петель багажника:

1) Сперва снимите с обоих петель по прокладки.

2) Далее отверните удлинителем с накидной головкой, с каждой стороны отверните по два болта которые крепят петли на двери задка.

3) И в завершение снимите петли и установленные под ними прокладки.

Установка: Установка всех деталей, а к ним относятся: петли багажника, сама крышки задка и газонаполнительные упоры, производится в обратном порядке снятию.

Важно! Прежде чем начать работу, желательно скинуть «минусовую» клему с аккумулятора, для того чтобы не возникло проблемы с электроникой! (Как скинуть клему, читайте инструкцию в статье: «Замена аккумулятора», пункт «1»)

Двери

Шумоизоляция дверей оказывает непосредственное влияние на уровень комфорта внутри автомобиля ВАЗ 2114. Если провести подобную работу, вы одновременно решите несколько проблем:

  • Избавитесь частично от шума, который поступает внутрь автомобиля снаружи;
  • Сумеете ликвидировать скрипы и стуки, которые характерны для ВАЗ 2114 из-за особенностей обшивки и расположения внутренних деталей;
  • Повысите качество звучания аудиосистемы. Особенно шумоизоляция дверей ВАЗ 2114 актуальна, если в двери встраиваются динамики.

Как и в случае с багажником, обработка дверей включает в себя несколько этапов:

Разборка. Для начала снимается обшивка с дверей. Только делайте это аккуратно, обязательно запишите или очень внимательно запомните последовательность демонтажа. Это первое и самое главное условие для успешной обратной сборки.
Очистка поверхностей. Сняв заводскую шумку и остальные элементы, очистите и обезжирьте металл. Внимательно относитесь к краске, не повредите ее инструментами. Низ дверей не требуется обрабатывать обезжиривающими составами.
Нанесение первого слоя шумоизоляции. Для оклеивания стенок, которые выходят наружу, использую вибродемпферный материал. Элементы нарезаются по контуру отсеков и приклеиваются. Работа достаточно сложная, поскольку требуется через небольшие отверстия умудриться оклеить поверхности. Выполняйте шумку в перчатках, чтобы не поранить руки о металлические компоненты. Если клеится не сплошной кусок, а небольшие кусочки, делайте это внахлест.
Борьба со стуками и скрипами. Провода, тяги, другие детали, которые можно, обмотайте при помощи Маделина. Это позволит избежать стуков во время тряски автомобиля

Обратите внимание на участки соприкосновения деталей с корпусом. Здесь допускается двойной слой материала

Не лишним будет выполнить сплошную прокладку из этого же материала по всему контуру дверей, где крепится обшивка.
Виброизоляционная защита для техотверстий. Технологические отверстия следует обработать кусочками Вибропласта. Полезное мероприятие, дающее хороший результат по защите от вибраций и их последствий для комфортной езды.
Поверхности металла двери со стороны обшивки обрабатываются Акцентом. Это звукопоглощающий материал. Если его нет, воспользуйтесь Битопластом. Только толщина такого материала не должна составлять более 10 миллиметров.
Обработка обшивки. Чтобы обшивка не резонировала и не вибрировала, нанесите на ее поверхность вибродемпферный материал Вибропласт Голд. Всю поверхность оклеивать не обязательно, поскольку так вы заметно утяжелите двери. Самое главное — это места стыка элементов обшивки и широкие ровные элементы.
Сборка. Перед тем, как приступить к сборке в соответствии намеченной вами инструкции, убедитесь в исправности стеклоподъемников и прочих элементов, расположенных в двери.

https://youtube.com/watch?v=3MWu65qmOfY

Подобная технология защиты от шума дверей на ВАЗ 2114 особенно актуальна для тех, кто устанавливает в двери достаточно мощные динамики. Если громкая и качественная музыка вас особо не интересует, и динамики в двери вы ставить не собираетесь, процесс шумоизоляции вполне можно существенно упростить. Хотя лишней шумка точно не будет, даже при отсутствии внушительной аудиосистемы.

Самая лучшая шумоизолция — это комплексная. Потому защитить свой ВАЗ 2114 от внутренних и наружных шумов все же рекомендуется. Начните с малого, постепенно обрабатывая крышу, капот, подкрылки и прочие элементы. Сделав это, вы сумеете достичь удивительного комфорта и тишины в салоне своего автомобиля.

 Загрузка …

Как выбрать

Не стоит покупать дешевые экземпляры. Изделия с подозрительно низкой стоимостью либо выполнены из некачественных материалов, либо продаются с разборки. Недорогой расходник потребует замены уже через полгода эксплуатации.

Желательно найти оригинальную запчасть. Она точно подойдет автомобилю, и качество будет выше, чем у аналога.

Тщательно осмотрите деталь. Поверхность должна быть гладкой, без царапин, ровной и прозрачной. Отражение должно быть четким и ясным. Если оно мутное, не спешите выкладывать деньги.

Проверьте маркировку, изготовителя и тип. Сведения должны быть четко написанными. Размытая маркировка – один из основных признаков подделки.

Цена расходника колеблется от 1000 до 3000 рублей.

Эконом сегмент

Xyg (Китай) — лучшие китайские детали на рынке. Пропускают ультрафиолетовые лучи. Материал не лучшего качества: плохая видимость, изображение искажено. Слабая структура. Такой расходник придется менять дважды в год. В целом, цена позволяет.

Боровское KMK (г. Бор, Нижегородская область). Запчасть изготовлена из мягкого материала, быстро появляются сколы и царапины. Плохо держит удары. Дешево, но недолговечно.

Премиум сегмент

Pilkington (Великобритания). Европейское качество. Устойчиво к царапинам, не с первого раза появляются сколы. Прослужит долго.

Боровское AGC-glass (завод куплен Японской Компанией AGC-Glass). Достойный выбор. Японское качество, довольно высокая цена. Компания предоставляет энергосберегающие, многослойные ударостойкие и стекла с цветным лаковым покрытием.

Гремит крышка багажника ваз 2114 – решение

И так, как я писал ранее, у меня, как и у всех самар, зад машины выдает характерные скрипы, стуки и т.д.

Неделю полазил в нете, неделю искал этот жуткий скрип. Кто то говорил что трос ручника трет балку, кто то сказал что втулки надо помазать силиконом и т.д.

Сам же грешил что это стойка. Но посмотрев под машиной увидел что трос трется об днище. Как и советовали, побрызгал эти места и втулки силиконом, результата не было. И вот сегодня, договорившись со своим другом решил прокатиться в багажнике. Было весело, места еще на двоих хватает:D (это на всякий случай, чтоб трупы таскать и т.д.)

Ну вот мои покатушки пару минут в багажном отсеке дали результат. Как оказалось скрипел дверь багажника. Вроде звук был в районе левой стойки…ну да ладно, главное нашел что скрипел.

Замок новый, отрегулирован, но толку нет:(

Как то у друга увидел ответную часть замка пятой двери. Старый хоз-ин машины поставил его наискось. Сначала поржал, потом все же подумал, надо и мне так же сделать. Но случая не было.

Сегодня, когда катался в багажнике, вспомнил про его замок, и замутил себе так же. И знаете, старый хозяин его машины, гений. Дверь намертво сидит. Я сам не ожидал таких результатов. Работа на одну минуту!

У кого такие же проблемы с дверью, делайте так же. Эффект вас обрадует.

Демонтаж

Итак, чтобы поменять обшивку на дверях, первым делом вам потребуется демонтировать компоненты дверей и избавиться от старого обшивочного материала. По сути, для работы вам потребуется только набор отверток и хорошее настроение.

  1. Сначала снимите подиум. Для этого есть три крепежных болта под подиумом, которые откручиваются простой крестовой отверткой.
  2. Аккуратно снимайте подиум, не торопитесь. В противном случае есть риск повредить проводку от стеклоподъемников.
  3. Отсоедините от ваших электростеклоподъемников колодку с проводами.
  4. Теперь нужно снять дверные ручки. Подденьте накладки плоской отверткой. Под ними вы обнаружите крепежные болты. Откручиваются они все той же отверткой, после чего ручки легко убираются.
  5. Следующий этап — снятие облицовки механизма открытия дверей. Чтобы это сделать, нужно поддеть аккуратно облицовку с помощью плоской отвертки и снять элемент.
  6. Сверху дверей располагаются механизмы для запирания. Пластиковые штыри. В них есть отверстие, куда идеально входит крестовая отвертка. Снимаются стопоры простым выкручиванием отверткой.
  7. Наверняка на передних дверях имеются динамики. Чтобы их снять, достаточно просто открутить крепежные болты. Если это не штатные динамики, процедура демонтажа может несколько отличаться.
  8. Аккуратно извлеките динамики из корпуса обшивки и отсоедините проводку. Ничего резко не дергайте пока не убедитесь, что все проводки отсоединены.
  9. Демонтируйте пластиковый рычаг, которым осуществляется регулировка боковых зеркал и избавьтесь от декоративных молдингов.
  10. Теперь можно снять непосредственно саму обшивку. Она удерживается за счет пластиковых пистонов, которые вставлены непосредственно в металлическую часть дверей.
  11. Плоской отверткой подденьте обшивку, плавно отсоединяя материал от поверхности.
  12. Не бойтесь сломать пистоны, поскольку это расходный материал. Новые обойдутся в небольшую сумму денег.

Демонтаж в разгаре

На каждую дверь у вас уйдет около 30 минут, а может и больше. Все зависит от сноровки и уровня подготовки.

Обшивка

Двери избавлены от всего лишнего, потому можно приступать к обшивке.

Зачистите поверхности, избавьтесь от следов ржавчины, мусора, повреждений. Раз вы разобрали двери, не лишним будет проверить состояние металла и провести ряд профилактических работ;
Если вы хотите повысить звукоизоляционные свойства двери, под новый обшивочный материал можно приклеить поролон;
Вырежьте элементы новой обшивки. Для этого можно воспользоваться выкройкой или просто приложить материал к дверным картам и вырезать необходимые элементы;
Не забывайте предусмотреть припуски по периметру обшивочного материала, чтобы его можно было загнуть;
Вырежьте в материале отверстия под ручки. Оставьте немного больше положенного, чтобы при установке ручек они потянули за собой материал, и у вас не осталось следов обрезки снаружи;
На основание обшивочного материала нанесите клей

Выбор клеящего состава во многом зависит от типа обшивки, которую вы используете;
Особое внимание в случае ВАЗ 2114 уделяется подлокотнику, где требуется аккуратное и тщательное натяжение;
Выпрямите все неровности, убедитесь в отсутствии складок. Для этого лучше брать клей, который не высыхает моментально

Так вы получите возможность подкорректировать неровности;
Выполните процедуру обратной сборки дверных элементов, когда клей полностью высохнет.

Пример замены

Работа завершена. Ничего особо сложного в обшивке дверей нет. Единственные наиболее проблематичные моменты — это этап разборки дверей. Но если у вас есть хотя бы небольшой опыт, вы легко справитесь с поставленной задачей.

 Загрузка …

Как выбрать и заменить стекло на автомобилях ВАЗ 2114, 2115

Лобовое стекло на ВАЗ 2114 трескается раза в два чаще, чем заднее, так как больше подвержено механическому воздействию. Его замена не требует титанических усилий или специального образования. Сделать это можно самостоятельно, не обращаясь на СТО.

Конструкция и размеры

Расходник, не совпадающий по размерам, — одна из причин быстрой поломки. Для предотвращения неприятностей серьезнее отнеситесь к выбору новой детали.

Лобовое

Габариты лобового стекла ВАЗ 2115 — 1400×662 мм. Размеры лобового стекла на ВАЗ 2114 и 2113 имеют такие же габариты, что облегчает поиск новой запчасти.

Оно многокомпоненто: два стеклянных слоя и пленка между ними, так называемый триплекс. Такая структура не дает осколкам разлетаться при повреждении.

Заднее

Трещины или сколы на детали — редкость. Размер заднего стекла ВАЗ 2114 — 1210х656 мм.

Параметры необходимо знать, если водитель хочет затонировать автомобиль.

Боковые

Боковое переднее левое стекло в ширину 858 мм, а в длину — 528 мм. Проконсультируйтесь с продавцом в автомагазине перед покупкой.

Как выбрать

Не стоит покупать дешевые экземпляры. Изделия с подозрительно низкой стоимостью либо выполнены из некачественных материалов, либо продаются с разборки. Недорогой расходник потребует замены уже через полгода эксплуатации.

Желательно найти оригинальную запчасть. Она точно подойдет автомобилю, и качество будет выше, чем у аналога.

Тщательно осмотрите деталь. Поверхность должна быть гладкой, без царапин, ровной и прозрачной. Отражение должно быть четким и ясным. Если оно мутное, не спешите выкладывать деньги.

Проверьте маркировку, изготовителя и тип. Сведения должны быть четко написанными. Размытая маркировка – один из основных признаков подделки.

Эконом сегмент

Xyg (Китай) — лучшие китайские детали на рынке. Пропускают ультрафиолетовые лучи. Материал не лучшего качества: плохая видимость, изображение искажено. Слабая структура. Такой расходник придется менять дважды в год. В целом, цена позволяет.

Боровское KMK (г. Бор, Нижегородская область). Запчасть изготовлена из мягкого материала, быстро появляются сколы и царапины. Плохо держит удары. Дешево, но недолговечно.

Премиум сегмент

Pilkington (Великобритания). Европейское качество. Устойчиво к царапинам, не с первого раза появляются сколы. Прослужит долго.

Боровское AGC-glass (завод куплен Японской Компанией AGC-Glass). Достойный выбор. Японское качество, довольно высокая цена. Компания предоставляет энергосберегающие, многослойные ударостойкие и стекла с цветным лаковым покрытием.

Причины и последствия повреждений

Движение по дорогам низкого качества в России вынуждает автовладельцев искать новую лобовушку как минимум раз в полтора года. Даже совсем мелкий камушек, прилетевший из-под колес автомобиля, может привести к порче детали.

Повреждения бывают двух видов:

  1. Сколы. Если на поверхности появился лишь скол, водителю повезло. Это значит, что повредился первый слой, ставить новую запчасть необязательно.
  2. Трещины. Медлить нельзя. В любой момент стекло может рассыпаться на кусочки из-за ямы на дороге, а это приведет к аварии.

Что можно предпринять

Если у водителя не получается вовремя поменять, есть несколько народных советов:

  1. По краям «паутинки» сделать стеклорезом перпендикулярные надрезы длиной 0,5 см.
  2. Просверлить небольшие отверстия тонким алмазным сверлом. Работа требует аккуратности, терпения и внимания.
  3. «Заварить» трещину. Лучше обратиться к специалистам. Без опыта это будет трудно.

Замена

Есть два варианта замены лобового стекла на ВАЗ 2114:

Обратиться в автосервис. Быстро, просто, но дорого. Самостоятельно. Если есть опыт ремонтных работ такого плана, время, терпение, найдется помощник, то демонтаж возможен и в собственном гараже.

Как снять

Работа начинается с того, что мы убираем все лишнее. Боковые накладки, дворники – это мешает при демонтаже. Теперь удаляем старое стекло: начиная с верхнего угла, выдавливаем его вместе с резиной. Желательно, чтобы кто-то помогал. Если уплотнитель поддевать плоской отверткой с внутренней стороны, легче будет вынимать лобовушку.

Очищаем пазы. На замену теперь нужно надеть уплотнитель. Если резина растрескалась, ее тоже желательно заменить.

Как заменить рамки и уплотнители

Замена рамки лобового стекла требует больше усилий, но в домашних условиях можно выполнить и эту операцию.

Измеряем рамку. Ее ширина — 680 мм по центру и 1378 мм по диагоналям. Дальнейшие действия:

  1. Привариваем крепления по бокам.
  2. Изготавливаем усилитель, привариваем его к рамке, с внешней стороны.
  3. Очищаем рамку, полость для дворников.
  4. Дважды грунтуем.
  5. Наносим клей-герметик.
  6. Равномерно покрываем краской рамку и полость, привариваем.

Как снять

Процесс разборки одинаков для всех дверей, в том числе и для водительской. Для замены обшивки потребуется убрать мешающие элементы конструкции и снять старый материал. Нужно подготовить набор отверток.

Первоначально демонтируют подиум. Под ним имеются три винта, свинтить которые нетрудно стандартной крестообразной отверткой. Снимать его нужно аккуратно и с чувством. В противном случае можно порвать провода, питающие стеклоподъемники. После демонтажа подиума потребуется отключить от них клемму.

Далее снимают внутренние ручки

Накладки необходимо осторожно поддеть плоской отверткой или ножом. За ними спрятаны болты

Выкрутив их, удаляют и сами ручки.

Затем необходимо будет демонтировать облицовку закрывающего механизма. Она поддевается плоской отверткой. После наступает черед стопоров – это штырьки из пластика, расположенные поверху. Выкручиваются крестообразной отверткой.

Не следует забывать и о динамиках, располагающихся обычно в передних дверях. Они крепятся винтами. Стоит отметить, что если они были установлены не на заводе, то фиксаторы могут быть нестандартными. Вытащив спикеры, требуется отсоединить ведущие к ним провода. Дергать их резко не стоит, так как они достаточно тонкие и легко рвутся.

После этого снимает рычажок, приводящий в движение боковые зеркала. Затем можно удалить и декоративные молдинги. Только после этого удастся убрать старый обшивочный материал. Фиксируют его на месте пистоны из пластика. Они крепятся напрямую к металлу дверей. Обшивка поддевается ножом или отверткой, после чего отсоединяется от основы. Можно не опасаться поломать пистоны – они стоят сущие копейки и продаются повсеместно.

Заменять в дальнейшем винты евро на саморезы не имеет смысла, если они надежно фиксируют обивку. В среднем на одну дверь уходит примерно полчаса времени. Если опыт минимальный, то придется потратить значительно больше.

Выбор и замена стекла

При покупке ветрового стекла для автомобиля ВАЗ 2114, необходимо учитывать несколько важных обстоятельств, которые влияют на выбор качественного и долгосрочного изделия.

Осуществлять непосредственную замену любой поврежденной детали автомобиля можно двумя способами:

  • При помощи специалистов в сервисном центре;
  • Самостоятельно, прибегая к помощи других лиц.

Если вы не уверены в своих силах, не экономьте на установке лобовогои доверьтесь профессионалам.

Если же вы все-таки решили использовать более сложный, но бюджетный вариант, то есть собираетесь установить «лобовуху» самостоятельно, вам следует помнить, что замена лобового стекла ВАЗ 2114 осуществляется примерно в следующем порядке.

Освободите извлекаемое лобовое от антенны, зеркала, сигнализации, видеорегистратора и иных посторонних предметов, которые могут на нем находиться, быть приклеенными. Снимите боковые накладки с обеих сторон.
Извлеките старое лобовое с помощью несильного нажатия изнутри. Начните выдавливать «лобовушку» с любого удобного Вам угла наружу.
Следите за тем, чтобы вместе с ним извлекался из автомобиля и уплотнитель. Присмотритесь, если запчасти плохо поддаются ручному извлечению, примените плоскую отвертку из надежного металла. Подденьте запчасть, используя инструмент в качестве рычажка, так стекло выйдет быстрее. Выдавите уплотнитель резинки за металлическую кромку кузова.
При этом, извлечь триплекс в целости, скорее всего, не удастся, поскольку он уже поврежден. В этом и нет особой необходимости, поскольку использование лобового с многочисленными трещинами несет опасность для жизни и здоровья находящихся в автомобиле людей. Но для собственной безопасности при демонтаже старого стекла используйте защитные перчатки для предотвращения порезов и будьте предельно осторожны.
Проем после извлечения старого лобового из паза необходимо как следует очистить, избавьтесь от остатков уплотнителя
Даже если старый уплотнитель остался в целости и сохранности после демонтажа лобовушки, рекомендуется все же приобрести новый уплотнитель и использовать его для установки новой запчасти.
Обратите внимание на углы уплотнителя. В местах сгиба должны иметься особые отверстия для выхода воды – «дренажики» или дренажные отверстия
Дренажные отверстия уплотнителя и кузова автомобиля должны совпадать, иначе вода, в случае ее попадания на стекло, окажется в салоне автомобиля.
Новый уплотнитель следует хорошо смазать, например герметиком или силиконом, что упростит установку нового стекла. Некоторые специалисты считают, что применение герметика или силикона хотя и делает посадку стекла прочнее, тем не менее, усложняет его извлечение в случае повреждения

Так что в этом вопросе опирайтесь на собственное мнение.
На новое лобовое наденьте смазанный уплотнитель
На внутренней стороне уплотнителя необходимо поместить тонкую нить из капрона по всему периметру, чтобы края нити оказались посередине в нижней части стекла.
Прибегните к помощи товарища: возьмитесь за «лобовуху» с разных сторон и вставьте его в проем своего автомобиля, а затем осторожно прижмите к посадочному месту. Выведите концы капронового шнура внутрь автомобиля, то есть в салон.
Далее кто-то один должен прижимать «лобовушку», другой же – осторожно вытаскивать капроновую нитку из-под уплотнителя

Подходя к углам, будьте особенно осторожны, поскольку именно на сгибах капроновая нить извлекается тяжелее всего.

В автосервисах процесс замены лобового стекла в общем виде занимает не более получаса, тогда как на самостоятельную замену потребуется куда больше времени. Для того чтобы установка прошла легче, используют специальные ручки с присосками, с помощью которых оно легко поднимается и вставляется в проем.

Только вам решать, как осуществлять замену лобового стекла – самостоятельно или при помощи специалистов. Так или иначе, наличие трещин на лобовом сигнализирует о необходимости его замены в кратчайшие сроки. Не рискуйте своим здоровьем и здоровьем ваших пассажиров!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

“>

Устранение поломок

При поломке клавиши или тяги из силумина не стоит сразу же покупать новый блок с рукояткой. В продаже можно найти специальные ремонтные комплекты для ручек дверей ВАЗ 2108-099, где есть эти детали в 2 экземплярах.

Так вы сэкономите средства и без проблем поменяете клавишу самостоятельно, сняв ручку с помощью такой последовательности действий:

  1. Демонтируйте декоративную панель.
  2. Отключите от механизма рукоятки тягу, соединяющую ее с запорным устройством.
  3. При полностью поднятом стекле открутите 2 крепления ручки к дверной карте.
  4. Извлеките рукоятку, замените детали и поставьте ее обратно.

Если отсоединилась тяга, то нужно снять внутреннюю облицовку и приладить ее на место, как было описано выше. Используя момент, когда облицовочная панель снята, проверьте, что стало причиной отсоединения этой тяги, чтобы история не повторилась при захлопнутой дверце.

Неисправности запорного механизма устраняются только путем его снятия. В ситуации, когда устройство имеет большой износ, как это бывает на дверцах водителя и переднего пассажира, замок рекомендуется заменить на новый.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Демонтаж обшивки

Смена облицовки подразумевает снятие и установку новой карты дверей. Необходимый инвентарь:

  • фанера;
  • отвертки;
  • нож;
  • крепления: клипсы или пистоны;
  • саморезы;
  • клей;
  • поролон;
  • дрель.

Во время демонтажа пистоны ломаются, поэтому для установки новых потребуется паяльник или термоклей. Заменяется этот крепежный элемент пластмассовыми клипсами. Новая фанера понадобится, если старая конструкция деформировалась или треснула. Шаги демонтажа:

  1. Вытаскивается скоба, которая фиксирует стеклоподъемник.
  2. Проводится демонтаж ручки. Для этого снимаются болты на внутренней и внешней части подлокотника.
  3. Снимаются динамики и другие фрагменты электроники.
  4. Извлекается панель, с которой срезается ткань обшивки.

Процесс демонтажа еврокарты аналогичный.

Как поставить

При установке придется прибегнуть к посторонней помощи

Стекло вставляется в нижний паз, а уже потом осторожно по всему периметру. По мере вставки ветрового стекла вытягиваем шнур, чтобы плотно и качественно усадить уплотнитель

Осторожно вытягивайте веревку в местах изгибов! В боковых частях она скользит с трудом и может порваться, прижимайте сильнее с наружной стороны автомобиля. Желательно зафиксировать резину клеем-герметиком, а на ночь прикрепить стекло с помощью скотча к крыше и боковинам

Желательно зафиксировать резину клеем-герметиком, а на ночь прикрепить стекло с помощью скотча к крыше и боковинам.

Замена заднего стекла ВАЗ проводится аналогично. Если ставили ветровое, сможете поставить это, хотя снятие заднего стекла — задача более трудная. Чтобы вставить заднее стекло, попросите помощи у товарища, так как придется вытягивать веревку и надавливать на расходник одновременно.

Замена двери на ВАЗ 2113-ВАЗ 2115

Примечание! Передняя дверь на автомобилях семейства Самара 2 снимается аналогично задней. Во избежание повторений, мы рассмотрим в данной статье инструкцию на примере двери спереди, а вы, по мере необходимости, проделайте подобную процедуру и с задней.

Поскольку работа по снятию двери соприкасается электроникой, то рекомендуем скинуть клему минус с аккумулятора, во избежание короткого замыкания проводки. Подробнее читайте здесь: «Замена аккумулятора на ВАЗ», пункт 1.

Снятие

1) В начале необходимо снять дверную обшивку. С помощью отвёртки отверните нижние винты, крепящие кармашек, а затем снимите его с автомобиля.

Примечание! Открутив нижние винты, не спешите полностью снимать кармашек. Туда встроены переключатели, регулирующие стекло (поднимают и опускают его). Их необходимо снять:

  • отверните винты снизу и чуть-чуть отодвиньте кармашек от обшивки;
  • подденьте отвёрткой какой-либо переключатель и выньте его наверх;
  • затем отожмите фиксаторы колодки проводов и разъёдините её вместе с переключателем (показано на маленьком рисунке ниже);
  • повторите процедуру со вторым переключателем;
  • полностью снимите нижний кармашек с автомобиля.

2) Теперь подденьте ножом либо отвёрткой декоративную накладку, удерживающую ручку двери.

Примечание! Сняв накладку, вы увидите перед собой два больших винта, крепящие ручку к двери. С помощью отвёртки полностью выверните оба винта (на фото ниже виден лишь один винт) и полностью снимите ручку с автомобиля.

3) Далее подденьте отвёрткой и снимите пластмассовую облицовку (указана стрелкой), находящуюся на ручке открывания двери. Данная облицовка крепиться внутри на фиксаторах, бывает достаточно поддеть какой-либо уголок отвёрткой и она начнёт понемногу сниматься.

4) После обхватите рукой кнопку, закрывающую дверь автомобиля и просто выверните её. В случае трудностей, возьмите в руки отвёртку и за верхнюю резьбу полностью выверните кнопку (показано на маленьком фото внизу).

5) Следом, если у вас установлены колонки, то с помощью отвёртки выверните их винты крепления. Затем выньте колонку из отвёрстия и отсоедините от задней части два провода, подсоединенные к ней. Обязательно запомните месторасположение проводов, при необходимости сфотографируйте, чтобы ничего не перепутать, устанавливая колонку обратно.

6) Затем, если у вас на двери имеется ручка поднимания-опускания стекла, то снимите её. Сперва сдвиньте облицовку ручки (на фото ниже она указана стрелкой), а после потяните за ручку и снимите её с автомобиля (смотрите маленькое фото).

7) Теперь потяните за ручку, управляющую наружным зеркалом заднего вида и снимите её. Уберите облицовку механизма, находящуюся за ручкой (нижнее фото):

8) С помощью отвёртки подденьте обшивку в некоторых местах и найдите шесть пистонов крепления и аккуратно извлеките их из обшивки. Пистоны располагаются внутри, поэтому вам придётся отгибать её со всех сторон. После извлечения пистонов полностью снимите обшивку с двери автомобиля.

Примечание! Запаситесь новыми пистонами – они одноразовые, при снятии ломаются, зато стоят копейки.

9) Отыщите две колодки проводов и два разъёма, соединенные между собой. Разъёдините их, запомнив расположение разъёмов и колодок, либо пометив их с помощью маркера.

10) Затем извлеките из отверстия в двери фиксатор (см. уменьшенное фото ниже ), крепящий к двери провода электро-стеклоподъемника и моторедуктора, чтобы они не болтались. Разъёдините разъём с колодкой проводов электростеклоподъемника двери (продемонстрировано на основном фото).

11) Следом извлеките из отверстия в двери резиновую трубку, внутри которой находится жгут проводов (маленькое фото), а затем извлеките жгут проводов моторедуктора и электростеклоподъемника как показано на основном фото.

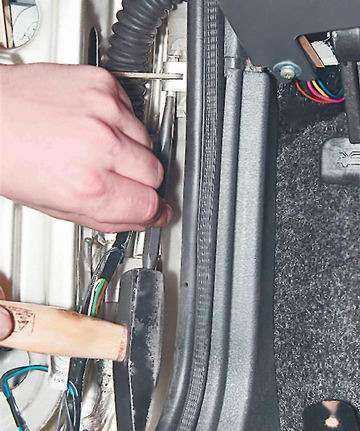

12) Теперь присмотритесь в места нахождения петли крепления двери. В середине находится палец, крепящий ограничитель открывания двери. С помощью бородка и молотка полностью аккуратно выбейте палец, не повредив его, или же просто отверните два болта ограничителя (указаны стрелками).

13) И в завершение, придерживая дверь рукой, а лучше попросив помощника придержать, выверните болты (2 шт), крепящие дверные петли к кузову автомобиля. Отворачивать начинайте с верхнего болта крепления и затем перебирайтесь к нижнему.

Примечание! На фото выше показан верхний болт крепления дверной петли к кузову. Отвернув верхний и нижней болты, аккуратно снимите дверь с автомобиля!

Установка

Установка новой двери производиться в обратном снятию порядке. С помощью болтов, крепящих петли, отрегулируйте положение двери относительно кузова, не давая ей свисать и не допуская различных зазоров.

Обивка задней двери

Примечание: Ниже описаны снятие и установка обивки в двери с левой стороны. Снятие и установка в двери с правой стороны выполняются аналогичным образом.

1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – левую дверь.

Внимание: Во избежание повреждений элементов обивки, перед применением оборачиваем жало отвертки клейкой лентой. 2

Потянув вправо, снимаем накладку рукоятки стеклоподъемника

2. Потянув вправо, снимаем накладку рукоятки стеклоподъемника.

3. Затем, потянув на себя, снимаем рукоятку стеклоподъемника.

4

При помощи отвертки осторожно поддеваем крышку внутренней ручки открытия двери, чтобы преодолеть усилие двух фиксаторов, и затем ее снимаем

5

Далее, осторожно отверткой поддеваем и затем снимаем декоративную накладку дверной рукоятки

6. Крестовой отверткой отворачиваем два винта крепления…

… и затем снимаем дверную рукоятку.

7. В верхней части отворачиваем кнопку запирания/отпирания замка двери.

8. Пальцами руки или при помощи специального съемника для панелей поддеваем обивку двери и отсоединяем пластиковые фиксаторы по всему периметру обивки, начиная снизу.

Примечание: Вставляем инструмент как можно ближе к фиксатору, в противном случае можно повредить обивку.

9. Приподнимаем обивку вверх и затем снимаем ее с двери.

10. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:

Перед сборкой необходимо проверить все элементы крепления и заменить поврежденные.

Ввести все пластиковые фиксаторы в обивку двери.

  • Установить обивку на дверь так, чтобы все пластиковые фиксаторы были совмещены с отверстиями в двери.
  • Закрепить обивку, постукивая рукой в области пластиковых фиксаторов по всему ее периметру.

Как снять и вставить заднее стекло

Снятие заднего стекла проходит по аналогии переднего фрагмента, только извлечение уплотнительной резинки следует начинать не с середины, а с краев в верхней части. После того как лента вытащена по верхнему слою, извлекается автостекло внутрь или наружу. Установка заднего стекла на машину ВАЗ модели 2109 проходит с применением веревки или шнура. Алгоритм действий:

  1. Вставляется веревка в раму до середины, в паз, который будет находиться ближе к наружной стекольной части.
  2. С другой стороны проводится аналогичная операция. Веревочные шнуры должны пересечься. Утопление в паз до упора.
  3. Укладывается автостекло в проем. Конструкция слегка придавливается: не внутрь, а вниз.

Финиш – извлечение веревки. Тянуть ее следует не вертикально, а горизонтально.​ Проводится установка уплотнителя. Его предварительно следует намочить, чтобы он стал мягким. После высыхания материал затвердеет и зафиксирует края стекла.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
