Замена радиатора печки на ниве шевроле

Как понять, что мотор печки на Нива Шевроле неисправен?

На автомобилях Нива Шевроле, печка включается из салона автомобиля, при помощи регулятора, расположенного на приборной панели.

Он имеет четыре положения фиксации, одно положение отвечает за выключение, а остальные за скорость обдува воздуха. Поэтому если при его включении обдува воздухом не происходит, либо слышны посторонние звуки, это будет обозначать, что устройству как минимум требуется обслуживание.

Причины неисправности моторчика

К основным причинам, почему выходит из строя моторчик печки, можно отнести следующее:

• Отсутствует питание на устройство . Этому может способствовать отсутствие контактов или неполадки с АКБ.
• Есть повреждения на проводах мотора , ввиду их расположения в нише, они могут быть подвержены перетиранию.
• Сгорел предохранитель . Это могло произойти в том случае, если в цепи прошёл ток наибольшей величины от стандартной. Он в стандарте 25А. Номер F18.
• Предварительное сопротивление вышло из строя . Подобная неполадка проявляется в том, что печка не будет работать в одном из скоростных режимов.
• Неполадки с зажиганием . Этот факт исключать также не стоит, потому как печка работает только при включённом зажигании.

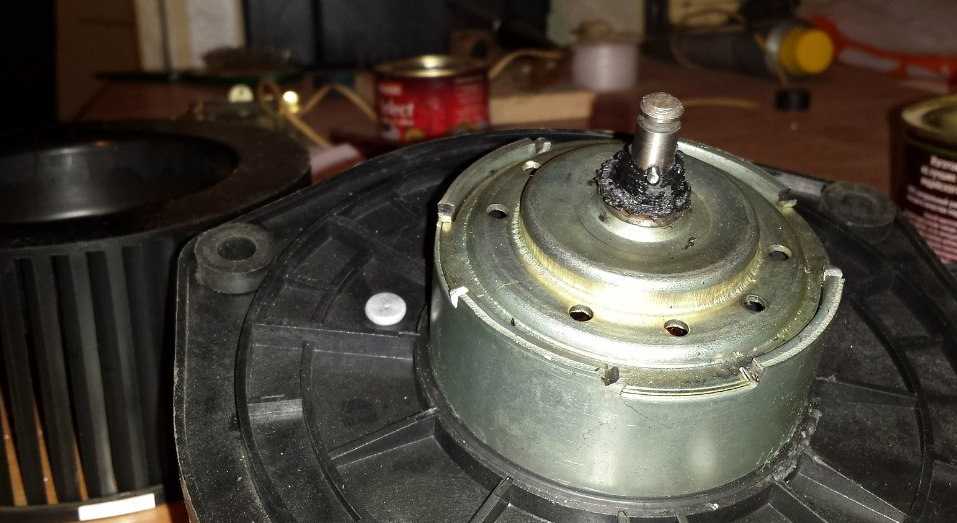

• Изношен мотор и его ведущий вал , ввиду длительной эксплуатации устройства.

В любом из перечисленных случаев для того чтобы понять, что случилось с мотором необходимо его демонтировать.

Электродвигатель вентилятора отопителя салона на автомобиле Нива Шевроле снимается для его ремонта или полной замены. Для проведения ремонтных работ подготовьте стандартный набор инструментов, обесточьте автомобиль, отсоединив клемму минус от аккумуляторной батареи и проделайте следующую последовательность действий:

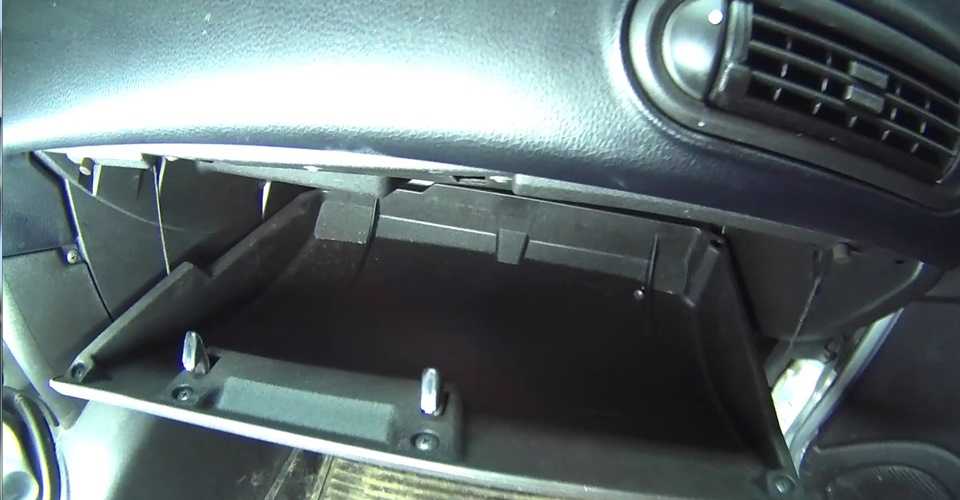

Выполните демонтаж вещевого ящика.

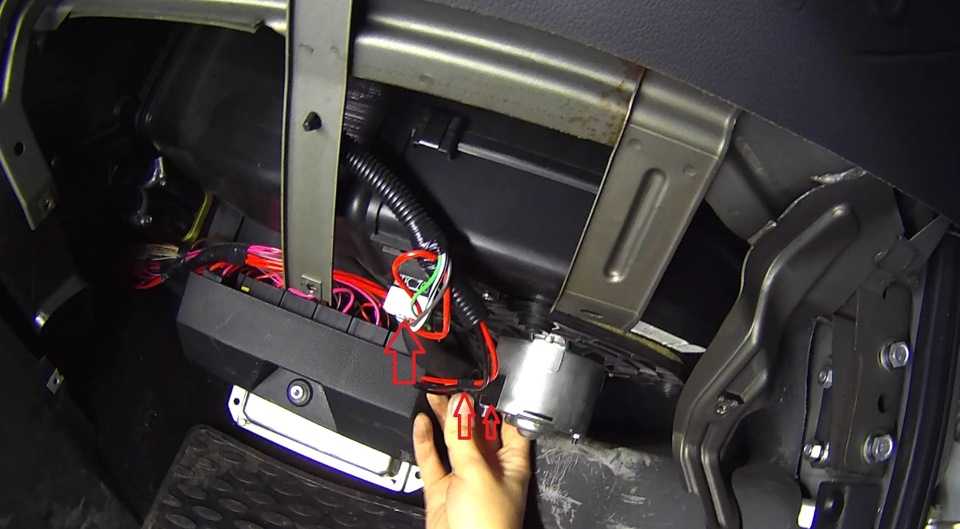

• От электродвигателя вентилятора отсоединяем колодку с питающими проводами.
• Далее отсоединяем шланг подвода воздуха.

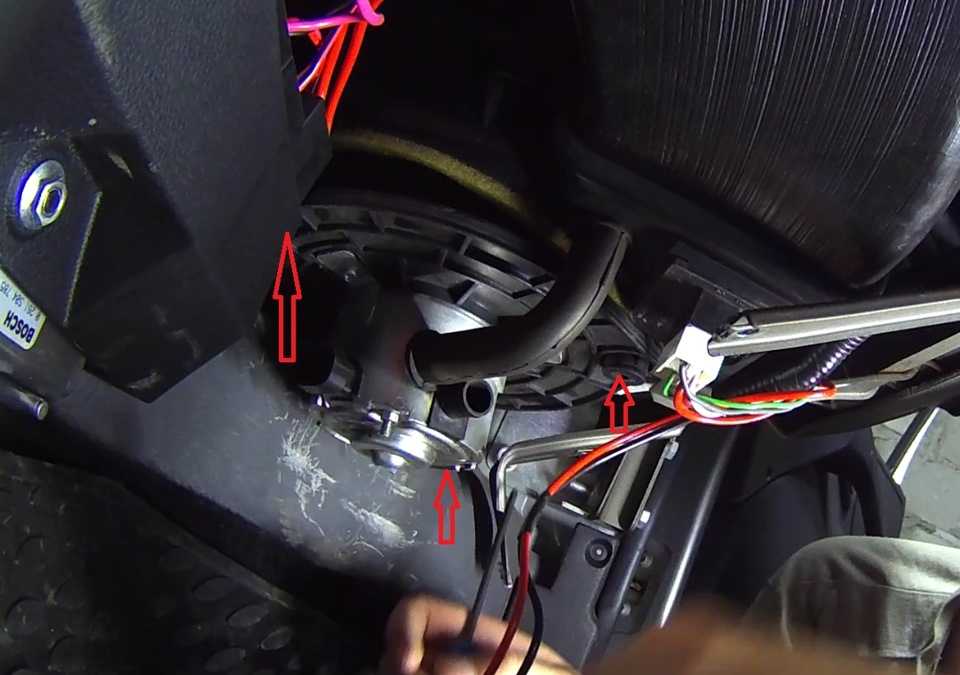

Отверткой выкручиваем три винта крепления электродвигателя вентилятора и снимаем его вместе с крыльчаткой.

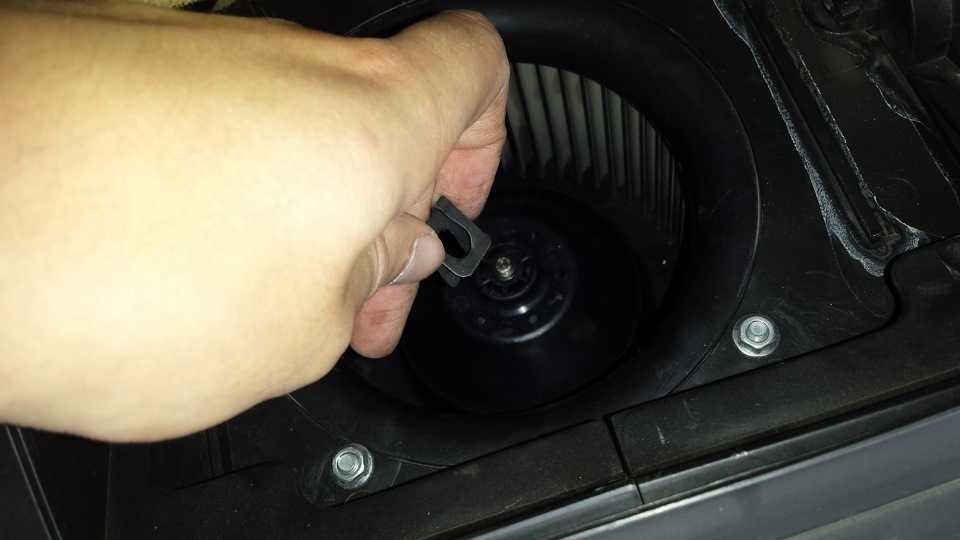

• Снимаем с вала стопорное кольцо и крыльчатку.
• Выполните необходимый ремонт или замену, после чего сборку и установку двигателя проведите в обратной последовательности.

На этом ремонтные работы по снятию электродвигателя вентилятора отопителя на автомобиле Нива Шевроле завершены.

Шевроле Нива. Электродвигатель вентилятора отопителя

Важные нюансы

Есть несколько важных моментов, которые обязательно нужно учитывать, меняя вентилятор печки на «Шевроле Ниве». Вот они:

крышку салонного фильтра следует снимать очень осторожно, поскольку защёлки, которые её держат, легко ломаются. Этот момент особенно актуален, если менять вентилятор приходится на морозе;

опуская открученный электродвигатель, следует помнить, что на его валу есть небольшая направляющая втулка, которую очень легко потерять: она падает, скатывается по бардачку прямо в двигательный отсек и отыскать её там будет очень непросто;

Направляющую втулку с вентилятора печки «Шевроле Нивы» очень легко потерять

Установка вентилятора LUZAR на «Шевроле Ниву» оправдана только в крайнем случае

Заменить сломанный вентилятор на «Шевроле Ниве» не так уж сложно. С этой задачей справится даже начинающий автолюбитель, хотя бы раз державший в руках крестовую отвёртку. Главное — не повредить защёлки на крышке салонного фильтра и не потерять направляющую втулку вентилятора.

Итак, в предыдущей записи Вы уже возможно оценили как свистит печка ШНивы. Добавим к этому тот факт, что ремонтировать что-либо зимой — не самое приятное удовольствие, по-этому заменил мотор отопителя заранее.

В книжке написано, что надо снимать всю панель и только после этого производить замену, но на форумах пишут, что можно и обойтись, что я и сделал. (в принципе, уже не новая для меня операция )Замена через снятие бардачка+воздуховод.

Для начала нам нужен новый вентилятор (лучше на подшипниках, но я покупал из того, что было).Из личного опыта — проверьте, что новый вентилятор нормально вращается, если покупаете в первом попавшемся магазине, иначе может случиться неприятность. Со своим вторым мотором отопителя я подумал — ну хоть как-то крутит и ладно, после чего получил вот это:

Далее можно сразу купить салонный фильтр — когда мы еще туда полезем? А также не помешает источник света.

Для замены необходимо разобрать бардачок, а также вытащить салонный фильтр.

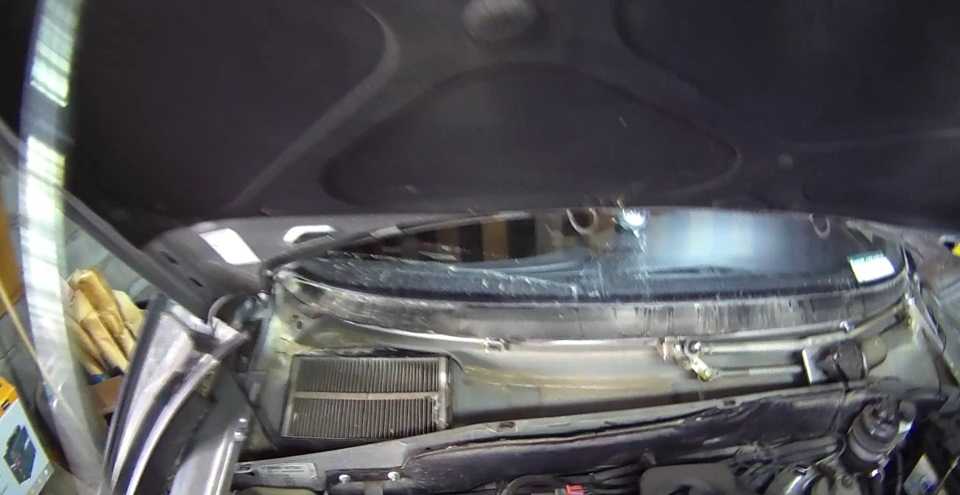

Начал с доступа к воздухозабору в салон.

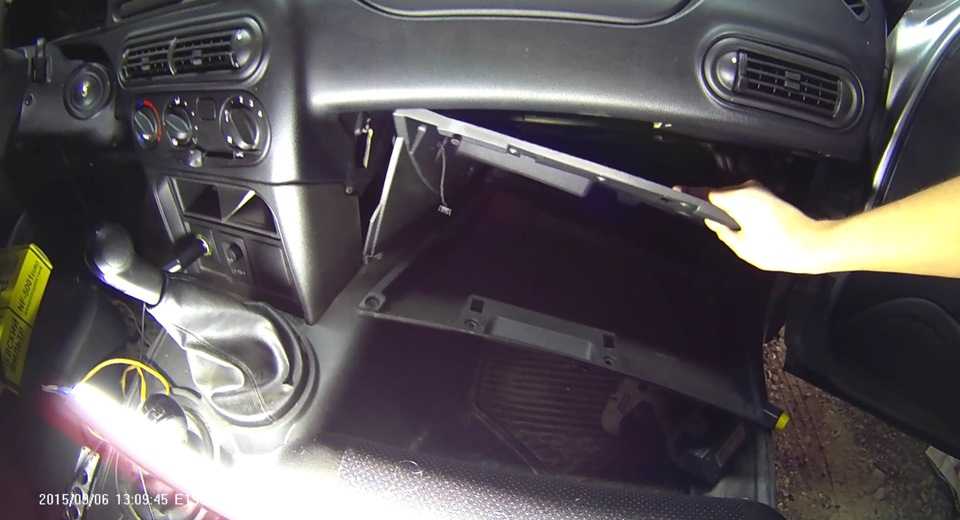

Вытаскиваем салонный фильтр и переходим к бардачку.

Теперь у нас есть доступ к вентилятору отопителя!

Откручиваем 3 винта(или самореза О_о), которые держат наш вентилятор.

В итоге моторчик можно будет двигать вверх-вниз, но вытащить его не выйдет.Лезем в воздухозаборник и откручиваем там 4 гайки (не забудьте поймать винты!)

Если всё работает хорошо, то ставим салонный фильтр и закручиваем всё.____________*Можно разобрать и смазать свистящий вентилятор, почистить ему коллектор и поставить обратно. Мой пол-года послушно молчал после данной процедуры.(работает он и летом и зимой)**Хочу заметить, что может появиться желание отделить крыльчатку от вентилятора и запихнуть их по очереди, не развинчивая ничего в воздуховоде. На практике у меня штырь, который предотвращает прокручивание крыльчатки постоянно вылетал, посмотреть совпадут ли пазы крыльчатки и этот штырь невозможно. Можно просто не заметить, как он вылетел…Хотя если его зафиксировать и будет помощник, то вполне хороший вариант***У кого-то, я читал, вообще винты в воздухозаборнике не надо было трогать, вентилятор и так хорошо вылазил.

Диагностика неисправностей

Печка «Нивы Шевроле» является одним из наиболее проблемных узлов автомобиля. Для проведения качественного ремонта в первую очередь необходимо разобраться в причинах и выявить неисправный элемент системы.

Печка не обогревает пространство для ног

Причин того, что печка не направляет воздух в ноги, может быть несколько. Сначала следует выяснить, правильно ли включается этот режим. Из-за конструктивных особенностей системы заслонок направление воздуха в ноги осуществляется следующим образом:

1. Прогрейте двигатель.
2. Установите четвёртую скорость вращения вентилятора печки.
3. Установите переключатель режимов отопителя в верхнее вертикальное положение.
4. Переключите контроллер режимов на одно положение влево.

После этого воздух должен начать поступать в ноги. Если этого не произошло, процедуру следует повторить ещё несколько раз. Если же режим так и не включился, следует проверить следующие узлы:

• электродвигатель печки (если он неисправен, печка работать не будет);
• радиатор и патрубки печки на предмет утечки ОЖ;
• заслонку, распределяющую воздушные потоки;
• всю систему воздуховодов на предмет герметичности.

Утечка охлаждающей жидкости

При утечке тосола из системы охлаждения без видимых подтёков на радиаторе и патрубках необходимо обратить внимание на состояние системы отопления. Основными признаками утечки ОЖ через печку являются:

• снижение эффективности обогрева;
• запах ОЖ при работе печки;
• лужи антифриза на ковриках и под ними;
• маслянистый налёт на внутренней стороне стёкол.

Обычно утечка происходит через радиатор отопителя. Чтобы убедиться в этом, необходимо снять нижнюю часть центральной консоли. При обнаружении следов влаги в области корпуса печки рекомендуется заменить радиатор.

При обнаружении утечки ОЖ через радиатор печки его следует заменить

Перед заменой радиатора печки следует проверить герметичность патрубков печки и мест их соединений.

Печка плохо прогревает воздух

Часто печка недостаточно эффективно прогревает салон. Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам:

• недостаточный уровень ОЖ в системе;
• выход из строя заслонки управления печкой или обрыв тросика её привода.

Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения. Если он недостаточный, начинают искать места утечек.

Если печка не может растопить наледь на ветровом стекле, она неисправна

Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

https://youtube.com/watch?v=UNMCm8ypDbI

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

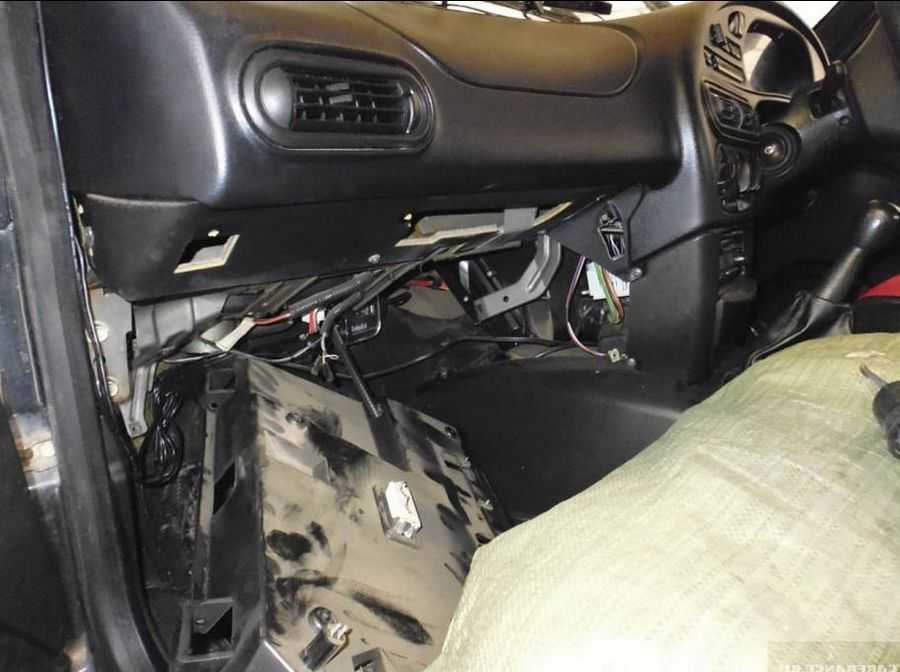

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Причины сбоя и процесс замены

Пусть вас не удивляет тот факт, что при сгоревшем резисторе печка отказывается работать на первых трёх скоростях, однако на четвёртой вполне успешно функционирует. Объяснить это несложно, именно резистор регулирует режим работы печки на первых трёх скоростях, к счастью, его действия не распространяются на четвёртую скорость, поэтому даже после выхода его со строя эта скорость продолжает успешно работать.

Прежде чем вы приступите к замене резистора, вы должны знать, где он может располагаться. Мы рекомендуем вам воспользоваться технической документацией к вашему авто, в котором вы без труда найдёте схему расположения резистора. А также чтобы не утомлять вас излишними поисками, мы поделимся некоторыми секретами. Однако желаем изначально вам порекомендовать не совершать поспешных решений. Первоначально убедитесь в том, что резистор вышел со строя, а только потом приступайте к его замене. Кстати, если эта деталь после замены повторно перегорает, ищите дополнительную проблему, провоцирующую короткое замыкание. В противном случае вы будете постоянно осуществлять бесполезные замены, нести финансовые затраты, а устранить неисправность так и не сможете.

Алгоритм замены

Итак, поскольку вы при выполнении последующих манипуляций будете соприкасаться с устройствами, функционирование которых зависит от электропитания, вы обязательно должны первоначально обесточить систему отопления и вентиляции. Выполнить это несложно, достаточно только отсоединить минусовую клемму от аккумулятора. Этим требованием пренебрегать нельзя, поскольку речь идёт о вашем здоровье и даже жизни.

Теперь вам потребуется вооружиться отвёрткой, поскольку предстоит откручивать достаточное количество болтов и саморезов. Начните с откручивания болтов, фиксирующих бардачок, удерживающих его на консоли. Эти болты вы легко обнаружите в нижней части консоли, там, где обычно располагаются ноги пассажира. После этого откройте сам бардачок и открутите внутренние болты. Вы заметите, что он теперь не будет плотно держаться, сможет поддаваться на ваши движения потянуть его на себя, сделайте это, но полностью лучше его не снимать, чтобы не усложнять впоследствии для себя процесс сборки. Отсоедините провода, подходящие к лампам подсветки. Благодаря таким вашим действиям вы теперь сможете обнаружить тот объект, к которому вы так «стремились». Открутите один болт, удерживающий резистор, и извлеките его.

Далее, вам, безусловно, нужно установить новый аналог на освободившееся пространство и вернуть бардачок на место, совершив последовательные действия в обратном порядке.

Замена реостата

Иногда замена резистора не приведёт к желаемому результату, поскольку проблема заключается в технической неисправности другого, не менее важного устройства, такого как реостат

Спешим обратить ваше внимание на то, что процесс замены реостата гораздо сложнее, потому что само устройство размещается гораздо глубже. Догадаться, почему производитель так глубоко его «запрятал», несложно, поскольку каждый, кто мало-мальски разбирается в электрике, знает, что при работе реостат чрезмерно нагревается, поэтому его располагают рядом с вентилятором

Чтобы добраться до этого устройства, вам всё-таки потребуется:

• полностью вынуть бардачок;
• снять панель предохранителей;
• извлечь вентилятор;
• вынуть шторку рециркуляции.

Неудобно откручивать болты, удерживающие реостат, но если вы желаете восстановить работу системы отопления в собственном авто, приложите старание, проявите терпение, чтобы максимально качественно выполнить такие технические задачи.

После того как вы достигли пространства, где располагается реостат, вы обнаружите плату, на которой будут зафиксированы термопредохранители. Обязательно проверьте их исправность, воспользовавшись специальным устройством — омметром. Если что-то не так, вы выявили предохранитель, вышедший со строя, обязательно его замените на новый. Не поддавайтесь рекомендациям тех, кто указывает на возможность установки вместо сгоревшего термопредохранителя обыкновенной канцелярской скрепки. Технически осуществить такую замену, действительно, можно, но после этого рассчитывать на безопасность будет весьма глупо. По этой причине мы рекомендуем вам в этом случае не экономить, а приобретать новые термопредохранители и устанавливать их вместо сгоревших.

Устройство системы отопления автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён системой отопления жидкостного типа, объединённой с радиатором охлаждения двигателя. Такая конструкция, основной функцией которой является обогрев салона, позволяет при необходимости увеличить интенсивность охлаждения мотора. Кроме этого, в комплектациях LC и GLC в систему входит кондиционер.

Система отопления без кондиционера

Большая часть элементов системы отопления находится в салоне автомобиля. Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя.

Система отопления «Нива Шевроле» устроена довольно просто: 1 — вентиляционный воздуховод; 2 — воздуховод обогрева стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — мотор печки и вентилятор; 7 — центральный салонный дефлектор; 8 — накладка панели контроллера; 9 — фронтальный салонный воздуховод; 10 — задний салонный воздуховод; 11 — воздуховод обогрева ног; 12 — корпус блока отопителя; 13 — боковой салонный дефлектор

Радиатор и заслонки печки объединены в блок, скрытый общим пластиковым корпусом. При необходимости этот узел можно заменить целиком.

Радиатор и заслонки печки объединены в единый блок: 1 — радиатор печки; 2 — левый кожух блока; 3 — рычаг заслонки отопителя; 4 — промежуточный рычаг; 5 — винт; 6 — рамка рычагов; 7 — рычаг заслонки распределения воздушных потоков; 8 — заслонка управления отопителем; 9 — патрубки крана печки; 10 — хомут; 11 — экран патрубков; 12 — кронштейн; 13 — заслонка распределения воздушных потоков; 14 — уплотнитель; 15 — правый кожух блока; 16 — воздуховод обогрева ног; 17 — прокладка радиатора

Охлаждающая жидкость (ОЖ), нагретая двигателем, поступает из радиатора системы охлаждения в радиатор печки через патрубки и кран. Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом. В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером

Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: 1 — корпус отопителя; 2 — подводящий патрубок радиатора печки; 3 — отводящий патрубок радиатора печки; 4 — корпус испарителя; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус электромотора печки; 8 — трос управления заслонкой подачи воздуха

Мой аккаунт

После снятия бардачка открывается доступ к крану отопителя. К рычагу крана с помощью прижимной скобы крепится тяга. Рожковым ключом на 7 ослабляется гайка, расположенная на скобе.

Тросик тяги снимается с рычага крана. С помощью рожкового ключа ослабляется крепление тяги Торцевой головкой на 10 откручиваются два болта крепления крана к стенке моторного отсека. Крепёжные болты отопительного крана откручиваются торцевым ключом на 10 Кран отопителя извлекается из своей ниши и заменяется на новый.

Кран отопления извлекается из посадочного места Сборка и установка крана производится в обратном порядке. Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму.

По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий. Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке.

Для демонтажа краника печки необходимо слить антифриз По возможности до предела открываем краник. Подставляем шланг и вставляем его один конец в тазик. Для слива антифриза необходимо открутить пробку на блоке цилиндров Слегка придерживаем шланг рукой и понемногу открываем крышку, которая находится на расширительном бачке.

Эту работу делаем осторожно, так как струя антифриза постепенно будет увеличиваться

Для того чтобы снять кран печки, необходимо полностью слить антифриз Ослабляем зажим на патрубке карбюраторного подогрева и снимаем эту деталь со штуцера. После того как вся ОЖ вытечет, закручиваем пробку в блок и хорошо её затягиваем. Утечка тосола из печки У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки.

Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Замена радиатора отопителя шевроле нива шевроле

https://youtube.com/watch?v=PgDz4rJ2GJ0

Печка плохо греет Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней.

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать

Процесс замены крана

Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис.

Другой причиной остановки печки может стать забитый пылью салонный фильтр.

В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей. Однако и она может иногда выйти из строя. Замена тросика печки Иногда не удаётся изменить положение заслонки печки.

Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается назад. С панели управления заслонками снимаются ручки и откручиваются саморезы.

Панель демонтируется с левой стороны в месте расположения ног водителя. Для доступа к тросику потребуется снять механизм управления отопителем Снимаются защёлки крепления тросиков. Демонтируется механизм заслонки рециркуляции, и тросик вынимается.

Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован. С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке.

Замена тросика печки

Если не получается переставить положение регулятора, возможно оборвался трос. Для замены хватит типичного комплекта ключей или трещоток и фонарика. Удобнее всего использовать налобный фонарь, это позволит выполнить ремонт печки без затруднений.

Последовательность действий:

Водительское сидение максимально отодвигается назад. Открутите болты, рукоятки, находящиеся на панели управления. Демонтаж панели производится со стороны водителя, т.е слева внизу. Отсоединяются защелки, которыми крепятся тросики. Что бы вынуть тросик делается демонтаж заслонки вентилятора

Во время установки нового тросика обратите внимание на то, что его концы по обе стороны обязательно закручиваются кольцом и надежно закрепляются

Сборка проводится в обратной последовательности

По окончании работ важно удостовериться в работоспособности троса проведя проверку
