Бесконтактное зажигание ваз (2101-2107). полное руководство по установке — АвтоСовет

Сейчас почти все владельцы классик устанавливают на своё авто бесконтактное электронное зажигание (БСЗ). И это легко объяснить. БСЗ имеет очевидные и проверенные на практике преимущества, такие как простота и легкость настройки.

Если Вам уже порядком надоело, что контактная пара и по определенным причинам, очень часто не срабатывает или же вообще выходит из строя.

Вы еще не решили стоит ли покупать комплект бесконтактного зажигания, то тогда эта статья поможет Вам совершить правильный выбор.

Теперь, перейдем к самому главному — выбор и установка БСЗ на ваш автомобиль.

Думаю, что лучше всего остановить свой выбор на комплекте бесконтактного зажигания, произведенного в России, а именно город Старый Оскол.

В коробке находится катушка, коммутатор, жгут проводов и распределитель.Этот комплект признан одним из самых лучших.

Для установки нам понадобится сверло, дрель и пара саморезов, они пригодятся для установки катушки в моторном отсеке, на некоторых двигателях предусмотрено стандартное место для крепежа, а вот коммутатор придется прикрепить самостоятельно. Так же пригодится рожковый ключ на «13», торцовые или накидные ключи на «8» и «10», а так же ключ на «38».

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Установка угла опережения зажигания

Система зажигания является весьма чувствительным узлом, требующим тщательной настройки. Только в этом случае можно добиться оптимальной работы двигателя, минимального расхода топлива и максимально возможной мощности.

Методы установки угла зажигания

Отрегулировать угол опережения зажигания можно разными способами.

На слух.
С помощью лампочки.
По стробоскопу.
По искре.

Выбор способа зависит прежде всего от наличия необходимых приспособлений и подручных средств.

Регулировка зажигания на слух

Этот способ отличается своей простотой, но прибегать к нему рекомендуется лишь опытным автолюбителям. Работу выполняют на прогретом и заведённом двигателе в следующей последовательности.

Ослабляют гайку крепления трамблёра и начинают его медленно вращать.
Находят положение трамблёра, при котором обороты двигателя будут максимальными. Если позиция найдена правильно, то при нажатии на педаль акселератора двигатель будет быстро и бесперебойно набирать обороты.
Глушат двигатель, проворачивают трамблёр на 2˚ по часовой стрелке и закручивают гайку крепления.

Регулировка зажигания с помощью лампочки

Можно отрегулировать зажигание ВАЗ 2107 с помощью лампочки 12В (автомобильной «контрольки»). Делается это следующим образом.

Первый цилиндр устанавливают в положение, при котором метка на шкиве коленвала будет совпадать с меткой 5˚ на блоке цилиндров. Для проворачивания коленвала потребуется специальный ключ.
Один из проводов, идущих от лампочки, соединяют с массой, второй — с контактом катушки «К» (цепь низкого напряжения).
Ослабляют крепление трамблёра и включают зажигание.
Вращая трамблёр, ищут положение, при котором лампочка загорится.
Затягивают крепление трамблёра.

Регулировка зажигания с помощью стробоскопа

Подключение стробоскопа и процесс установки угла опережения зажигания осуществляется в следующем порядке:

Двигатель прогревают до рабочей температуры.
С вакуумного корректора снимают трубку, а в образовавшееся отверстие устанавливают заглушку.
Провода питания стробоскопа соединяют с аккумулятором (красный — на плюс, чёрный — на минус).
Оставшийся провод (датчик) прибора фиксируют на высоковольтном проводе, идущим на первую свечу.
Стробоскоп устанавливают таким образом, чтобы его луч попадал на шкив коленвала параллельно метке на крышке ГРМ.
Заводят двигатель и ослабляют крепление трамблёра.
Вращая трамблёр, добиваются того, чтобы луч проскакивал точно в момент прохождения метки на шкиве коленчатого вала.

Видео: регулировка зажигания с помощью стробоскопа

Порядок работы цилиндров двигателя ВАЗ 2107

На ВАЗ 2107 установлен бензиновый, четырехтактный, четырехцилиндровый, рядный двигатель, с верхним расположением распределительного вала. В ряде случаев для диагностики и устранения неисправностей необходимо знать последовательность работы цилиндров силового агрегата. Для ВАЗ 2107 эта последовательность такова: 1 — 3 — 4 — 2. Цифрам соответствуют номера цилиндров, а нумерация начинается от шкива коленвала.

Нумерация цилиндров двигателя ВАЗ 2107 начинается от шкива коленвала

Установка направления бегунка

При правильно отрегулированном зажигании элементы двигателя и системы зажигания должны быть выставлены в соответствии с определёнными правилами.

Метка на шкиве коленвала должна располагаться напротив метки 5˚ на блоке цилиндров.
Бегунок трамблёра должен быть направлен на контакт крышки распределителя, соответствующий первому цилиндру.

При правильно отрегулированном зажигании бегунок трамблёра должен быть направлен на контакт крышки, соответствующий свече первого цилиндра

Таким образом, отрегулировать угол опережения зажигания ВАЗ 2107 довольно просто. Сделать это сможет даже неискушённый автолюбитель, обладающий минимальным набором инструментов и тщательно соблюдающий инструкции специалистов. При этом не следует забывать о требованиях безопасности, так как большая часть работ связана с высоким напряжением.

К чему приводит неправильно выставленное зажигание на ВАЗ 2107

Неправильный угол опережения вызывает такие проблемы:

Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим в работе мотора. Одновременно увеличивается нагрузка на кривошипно-шатунный механизм, снижая их ресурс работы.

Снижение динамики машины. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен происходить точно в момент нахождения поршня в ВМТ.

Прогорание клапанов. При позднем зажигании смесь продолжает гореть на протяжении фазы выпуска, отчего перегреваются клапана и происходят “хлопки” выпускном коллекторе.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

неуверенный запуск двигателя или отказ при запуске;
провалы при резкой смене оборотов;
высокий расход топлива;
не работают два цилиндра, двигатель лихорадит;
отсутствие динамики;
резкое падение мощности;
падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

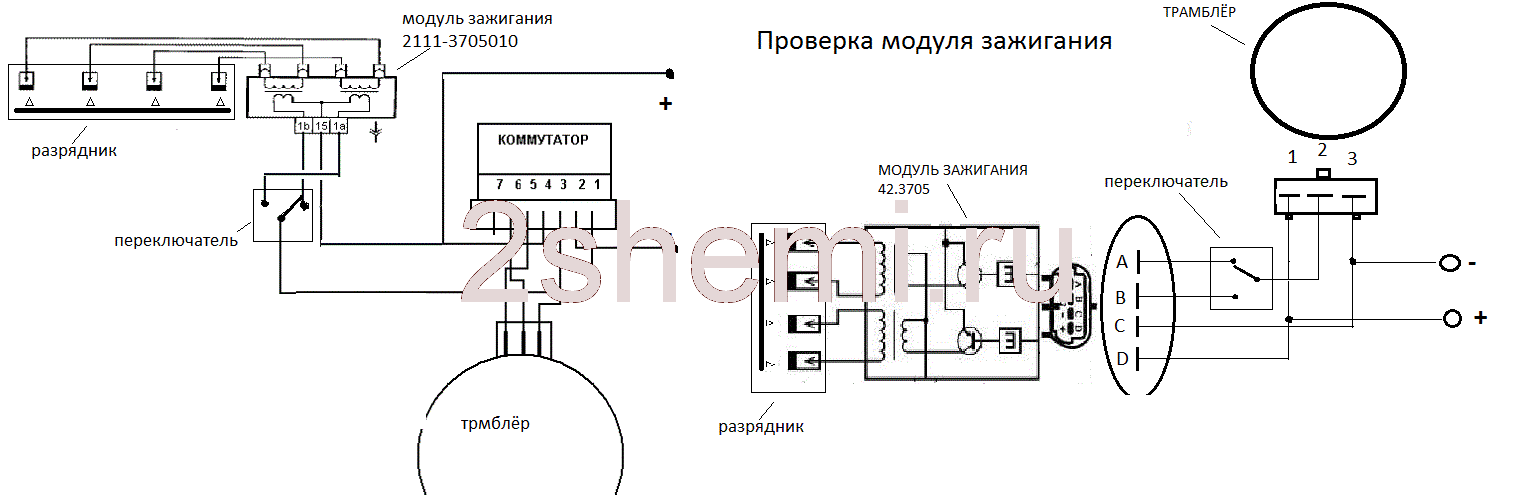

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л. Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

ключи рожковые либо накидные размерами 7—13 мм;
отвёртки с плоским и крестообразным шлицем;
плоскогубцы;
дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки. Демонтаж старого оборудования начинается с разборки трамблёра — снятия крышки и проводов
Поворачивая коленвал, выставьте бегунок под углом примерно 90° к мотору и поставьте напротив метку на клапанной крышке. Открутите гайку 13 мм крепления распределителя к блоку. Перед снятием распределителя зажигания нужно отметить мелом положение бегунка
Раскрутите зажимы старой катушки и отсоедините провода. Распиновку желательно запомнить или зарисовать. Клеммы проводов подсоединяются к контактам трансформатора на резьбовых зажимах
Ослабьте и выверните гайки крепления хомута, снимите катушку и трамблёр с автомобиля. К блоку цилиндров корпус распределителя крепится единственной гайкой под ключ 13 мм

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

https://www.youtube.com/watch?v=BxzbLbvo1qc

Установку бесконтактного комплекта выполняйте по инструкции:

Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой. Перед установкой трамблёра в гнездо поверните бегунок в сторону меловых меток, нарисованных на клапанной крышке
Наденьте крышку, зафиксировав защёлки. Подсоедините кабели свечей согласно нумерации (цифры указаны на крышке).
Прикрутите катушку бесконтактной системы к кузову ВАЗ 2106. Чтобы клеммы «Б» и «К» стояли в исходном положении, предварительно разверните корпус изделия внутри крепёжного хомута. При монтаже катушки подключите провода от реле зажигания и тахометра
Наденьте на контакты провода от замка зажигания и тахометра согласно приведённой выше схеме.
Рядом на лонжероне установите контроллер, просверлив 2 отверстия. Для удобства снимите расширительную ёмкость. Контроллер крепится к отверстиям в лонжероне с помощью саморезов
Подключите жгут проводов к трамблёру, коммутатору и трансформатору. Жила синего цвета подводится к клемме «Б» катушки, коричневого — к контакту «К». Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора. Свечные кабели подсоединяются согласно нумерации на крышке, центральный провод подключается к электроду катушки

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.

ПОДРОБНОСТИ: Устройство и ремонт дворников на ВАЗ 2107

Есть ли разница между контактным и электронным зажиганием?

На карбюраторных ВАЗ 2107 устанавливалось, как электронное, так и контактное устройство. Процесс регулировки не различается. Единственное различие может заключаться лишь в том, что перед тем, как выставлять метки, на контактном прерывателе необходимо зачистить контакты и проверить зазор, чтобы настройка системы была выполнена точнее.

Как отрегулировать зажигание: раннее или позднее зажигание

Кстати, многие ошибочно называют коммутатор реле зажигания. Это реле является лишь способом уменьшения пускового тока и предназначено для сохранения срока службы контактов. Данное реле находится так в подкапотном пространстве. Настройка зажигания к нему не относится.

Вот так можно отрегулировать зажигание на карбюраторном автомобиле ВАЗ 2107. Удачи на дорогах!

Владельцы ВАЗовской классики с карбюраторным двигателем знают о ее несовершенной системе зажигания, с которой очень часто возникают трудности. Модели с инжекторным двигателем оснащены другой системой, которая называется бесконтактной. Чтобы избежать трудностей с карбюраторным двигателем, на ВАЗ 2107 устанавливается бесконтактная система зажигания. Как устроена система, и как ее поставить на ВАЗ 2107, описано в материале.

Из истории автомобилей ваз

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.

Вернёмся к трамблёру старого образца…

В распределителе имеется также центробежный и вакуумный регуляторы опережение зажигания. Центробежный регулятор расположен под бегунком. Это два грузика с пружинками, которые в зависимости от оборотов двигателя, за счёт центробежной силы «разбегаются» внутри бегунка и частично доварачивают его, заставляя чуть раньше размыкаться контакты.

Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра.
Рассмотрим на видео бесконтактный трамблер нового образца:

Отличие распределителя нового образца, бесконтактного трамблёра от контактного, заключаются в следующем. При контактной системе зажигания высокое напряжение составляет порядка 13-18 тыс. вольт, а бесконтактная система зажигания выдаёт 35-40 тыс. вольт. Более высокое напряжение обеспечивает стабильный запуск двигателя при любой температуре, ему не так критичны «грязные» свечи и бесконтактная система зажигания более экономна.

Отсутствуют пропуски зажигания из-за состояния контактов прерывателя, так как их в этом трамблёре просто нет. Помимо этого, с бесконтактной системой зажигания возрастает мощность мотора, уменьшаются вредные выбросы в атмосферу, благодаря более высокому напряжению происходит более полное сгорания топлива. Внешне распределители похожи и снаружи отличием от контактного трамблёра является лишь штекерный вход на корпусе распределителя.

Бесконтактный распределитель специально выполнен аналогично контактному, чтобы его было легко и просто заменить на автомобиле. В бесконтактном трамблёре за подачу и прерывание высокого напряжения или искры на свечах, отвечает датчик Холла, по аналогии с переднеприводными автомобилями ваз. Для установки бесконтактного зажигания на автомобиль помимо трамблёра в наборе идёт ещё катушка зажигания, коммутатор, свечи зажигания, и клеммники с соединительными проводами.

В некоторых наборах идёт также и блок ЭПХХ (экономайзер принудительного холостого хода). Датчик Холла имеет постоянный магнит, микросхему и стальной экран с прорезями. Датчик неподвижно закреплён в трамблёре, а стальной экран с прорезями смонтирован на валу трамблёра. Когда через датчик Холла проходит прорезь стального экрана, то создаётся магнитное поле и создаётся напряжение полупроводниковой пластине.

Последовательность прорезей на стальном экране и создаёт импульсы низкого напряжения. Коммутатор в бесконтактном зажигании необходим для преобразования управляющего сигнала от датчика Холла, в импульсы высокого напряжения на катушке зажигания.

На трамблере с контактами зазор свечей между электродами составляет 0,5-0,6 мм, а с электронным зажиганием 0,7-0,8 мм…

Автолюбитель, знакомый с автоэлектрикой, без труда установит самостоятельно набор для бесконтактной системы зажигания. Те же, кто чувствует, что не справится лучше обратиться к автоэлектрикам, которые устанавливают в минимально короткие сроки.

Вкратце ознакомились с трамблерами старого (контактного) и нового (бесконтактного) образца.

На этом заканчиваю писать друзья. Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Пожалуйста, читайте далее:

Диагностика неисправностей модуля зажигания инжекторных ВАЗ 2107

Зажигание инжекторного ВАЗ 2107 является полностью электронным и считается довольно надёжным. Однако и с ним могут возникнуть проблемы. Модуль при этом играет не последнюю роль.

Признаки неисправности модуля зажигания

К симптомам неисправного модуля относятся:

загорание на приборном щитке сигнальной лампы Check engine;
плавающие обороты на холостом ходу;
троение двигателя;
провалы и рывки при разгоне;
изменение звука и цвета выхлопа;
повышение расхода топлива.

Однако эти признаки могут появиться и при других неисправностях — например, при неполадках топливной системы, а также при выходе из строя некоторых датчиков (кислородного, массового расхода воздуха, детонации, положения коленвала и др.). Если двигатель начинает работать некорректно, электронный контроллер переводит его в аварийный режим, используя все ресурсы, которые есть в наличии. Поэтому при изменении работы мотора увеличивается расход топлива.

В таких случаях следует прежде всего обратить внимание на контроллер, считать с него информацию и расшифровать код возникшей ошибки. Для этого потребуется специальный электронный тестер, имеющийся практически на любой станции технического обслуживания

При выходе из строя модуля зажигания коды ошибок в работе двигателя могут быть следующими:

P 3000 — отсутствие искрообразования в цилиндрах (для каждого из цилиндров код может выглядеть как P 3001, P 3002, P 3003, P 3004);
P 0351 — обрыв в обмотке или обмотках катушки, отвечающей за 1–4 цилиндры;
P 0352 — обрыв в обмотке или обмотках катушки, отвечающей за 2–3 цилиндры.

Вместе с тем подобные ошибки контроллер может выдавать и при неисправности (обрыве, пробое) высоковольтных проводов и свечей зажигания. Поэтому перед диагностикой модуля следует проверить провода высокого напряжения и свечи.

Основные неисправности модуля зажигания

К основным неисправностям модуля зажигания ВАЗ 2107 относятся:

обрыв или замыкание на массу в проводке, идущей от контроллера;
отсутствие контакта в разъёме;
замыкание обмоток устройства на массу;
обрыв в обмотках модуля.

Проверка модуля зажигания

Для диагностики модуля инжекторной ВАЗ 2107 потребуется мультиметр. Алгоритм проверки следующий:

Поднимаем капот, снимаем воздушный фильтр, находим модуль.
Отсоединяем от модуля колодку жгута проводов, идущих от контроллера.
Устанавливаем на мультиметре режим измерения напряжения в диапазоне 0–20 В.
Не запуская двигателя, включаем зажигание.
Минусовой (обычно чёрный) щуп мультиметра подключаем к «массе», а плюсовой — к среднему контакту на колодке жгутов. Прибор должен показывать напряжение бортовой сети (не менее 12 В). Если напряжения нет, или оно меньше 12 В, неисправна проводка или сам контроллер.
Если мультиметр показывает напряжение не менее 12 В, выключаем зажигание.
Не подключая разъёма с проводами, отсоединяем высоковольтные проводники от модуля зажигания.
Переключаем мультиметр в режим измерения сопротивления с пределом измерения 20 КОм.
Для проверки устройства на предмет обрыва в его первичных обмотках измеряем сопротивление между контактами 1a и 1b (крайние в разъёме). Если прибор сопротивление стремится к бесконечности, в цепи действительно имеет место обрыв.
Проверяем модуль на обрыв вторичных обмоток. Для этого измеряем сопротивление между высоковольтными выводами первого и четвёртого цилиндров, затем — между выводами второго и третьего цилиндров. В рабочем состоянии сопротивление модуля должно быть около 5–6 КОм. Если оно стремится к бесконечности, цепь оборвана, а модуль неисправен.
