Подробно про подключение и установку дхо

Методы подключения дневных ходовых огней ДХО

В последнее время спрос на дневные ходовые огни (ДХО) довольно высок, такая ситуация на рынке обусловлена тем, что большинство автомобилистов неохотно идут на контакт с инспекторами ГАИ,

последние же в свою очередь могут с легкостью остановить транспортное средство, не имеющее дополнительных световых приборов.

Методы подключения дневных ходовых огней ДХО

Включенный дневной свет/противотуманные фары могут спасти ситуацию, но в таком случае срок службы осветительных приборов, из-за постоянной эксплуатации, будет гораздо ниже, замену ламп придется осуществлять чаще. Также не стоит забывать, что при использовании дневного света/противотуманных фар, хоть и не существенно, но все же увеличивается расход топлива.

Имея совсем немного свободного времени, а также желание сделать езду на любимом авто более комфортной, каждый автолюбитель может осуществить установку ДХО собственноручно. Данная задача вполне осуществима в домашних условиях, для этого достаточно иметь навыки работы с паяльником, а об остальных нюансах установки вы сможете узнать из данной статьи.

Вот небольшой перечень инструментов, которые понадобятся для работы:

• паяльник,
• обжимное устройство (можно заменить пассатижами),
• нож,
• зажигалка,
• кусачки.
• Также для установки понадобится двухжильный провод в изоляции ПВС 2х1,5, его можно заменить на 2х0.75, если осветительный прибор светодиодный, а не галогенный. Провод необходим чтобы осуществить параллельное соединение фонарей. Также необходимо
• автомобильное реле 12в.,
• геркон,
• 2-3 метра одиночного провода сечением 1,5 -2,5,
• пластиковые хомутики,
• термоусадка.

Итак, со списком инструментов и материалов определились, перейдем к вариантам подключения:

1 способ. Подключить осветительные приборы можно на прямую к двигателю, таким образом ДХО будут включаться когда машина заводится и выключаться когда глушится.

Этот метод самый простой в осуществлении, для подключения необходимо минус закрепить к корпусу машины, а плюс к плюсу замка зажигания или же к выводу D высоковольтного модуля, присутствие предохранителя крайне рекомендуется.

2 способ . Этот метод похож на предыдущий с тем лишь отличием что при включении ближнего света лампы гаснут. Плюс следует подключать так же как описано в первом методе, минус же подключается к плюсовому проводу лампы ближнего света.

Суть состоит в том, что ДХО потребляют меньше энергии и отличаются большим сопротивлением, нежели лампа накаливания, поэтому при подключении данным способом нить накала не будет сильно разогреваться, при этом на работе ДХО сопротивление нити накала не как не отразится.

При включении ближнего света на минусе ДХО появится плюс и они выключатся, конечно при включении дальнего света они опять заработают. Такой метод приемлем для подключения к лампам габаритов, если они не светодиодные. Во множестве машин по умолчанию габаритные лампы проведены параллельным методом, поэтому можно подключать общий минусовой провод обеих фонарей ДХО к любой лампе.

3 способ. Благодаря этому варианту ДХО включается автоматически только при включенном, работающем двигателе. Для того чтобы осуществить такое подключение следует подсоединить минус к каркасу машины, а плюс к 30 контакту реле. 87 контакт подсоединяется к более мощному плюсу, как вариант можно осуществить подключение к плюсовой клемме, 85 контакт реле кидается через лампы ходовых на массу авто, а 86 к одному из выводов геркона.

Второй вывод геркона следует подключить на любой ближайший плюс, генератор или аккумулятор отлично подойдут, это значения не имеет. После чего запускаем движок и при помощи перемещения геркона ищем точку срабатывания реле и запуска ДХО. Дальнейшая последовательность действий очень простая необходимо упаковать геркон в термоусадку и закрепить его за счет хомутика к генератору.

4 способ. Этот метод подойдет при отсутствии геркона. Последовательность подключения контактов та же что и в третьем методе, только 86 контакт следует подсоединять к лампе давления масла, которая находится на приборной панели.

Эти четыре метода очень просты в исполнении, они помогут вам без каких-либо сложностей собственноручно осуществить подключение.

Проще некуда

Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.

Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.

Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.

Выбираем ходовые огни по ГОСТу

Помимо основных требований при выборе ДХО необходимо учитывать следующие характеристики дневных огней:

Количество ламп. Лучше всего отдать предпочтение блокам, в каждом из которых установлено по 5 светодиодов. Если их будет больше, то вы получите не просто мощные дневные ходовые огни, а габариты, что не будет соответствовать требованиям ГОСТ.
Размер и форма ламп. Сегодня лампы для ДХО выпускают самых разнообразных форм. Это могут быть изделия, оснащенные литым корпусом продолговатой формы, треугольные, овальные или круглые прожекторы и так далее. Главное при выборе учесть насколько у вас получится выдержать расстояния между самими лампами и поверхностью.
Месторасположение ламп. При выборе светодиодных элементов лучше выбирать модели, в которых диоды находятся в центре. Если они будут расположены слева или справа, то их взаимозаменяемость исключается.
Тип ламп. В качестве ДХО при желании можно выбрать лампы практически любого типа: галогенные, лампы накаливания или светодиодные, но последние считаются самыми выгодными.
Свет ламп. Несмотря на то, что светодиодные лампы способны освещать дорогу не хуже ксенона (в температурном диапазоне от 4 300 до 7 000 Кельвинов), предпочтение необходимо отдавать моделям с цветностью от 5 000 до 6 000 Кельвинов.
Сила света. Касательно силы света существуют определенные требования, согласно которым этот показатель должен быть не менее 400 кд.
Стоимость. Цена ламп ДХО не является основополагающим фактором при выборе дневных световых элементов. Сегодня существует большой выбор таких изделий от разных производителей, поэтому даже недорогие ходовые огни могут проработать верой и правдой

Намного важнее обратить внимание на характеристики ламп.
Производитель. Самыми лучшими изготовителями ДХО считаются компании Philips, Osram и Hella. Такие изделия полностью отвечают международным стандартам и отличаются высокими эксплуатационными характеристиками

Однако, сказать что это дешевые ходовые огни дневного света сложно, так как их стоимость начинается от 4 500 рублей. Но качественные лампы можно найти и дешевле. Например, модели Golden DRL Road отличаются хорошими отзывами потребителей. Их стоимость составляет от 1 000 рублей за комплект. Правда, приобрести эти дешевые ходовые огни можно далеко не в каждом магазине.

Такие изделия полностью отвечают международным стандартам и отличаются высокими эксплуатационными характеристиками. Однако, сказать что это дешевые ходовые огни дневного света сложно, так как их стоимость начинается от 4 500 рублей. Но качественные лампы можно найти и дешевле. Например, модели Golden DRL Road отличаются хорошими отзывами потребителей. Их стоимость составляет от 1 000 рублей за комплект. Правда, приобрести эти дешевые ходовые огни можно далеко не в каждом магазине.

Как уже было сказано лучше всего использовать для ДХО светодиодные лампы, однако и они не все будут отвечать требованиям ГОСТ.

Установка устройств освещения и световой сигнализации на ТС регламентируется стандартом ГОСТ Р 41.48-2004. В разделе 6.19 «Дневной ходовой огонь» четко прописаны нормы по размещению световых приборов, их геометрической видимости и функциональной схеме подключения. В частности п.6.19.5 говорит о том, что излучаемый свет должен исходить под углом:

• в горизонтальной плоскости — 20°;
• в вертикальной плоскости — 10°.

Допустимые расстояния по размещению ходовых огней наглядно показаны на рисунке. Включение (отключение) ходовых огней должно осуществляться автоматически при запуске (останове) двигателя (п.6.19.7). Также в электрической схеме должно быть учтено автоматическое отключение ДХО в момент, когда производится включение фар головного света.

Чем запастись перед рабочим процессом

Для установки и подключения светового оборудования необходимо подготовить рабочий инструмент и материалы, как-то:

1. Пассатижи.
2. Паяльную лампу.
3. Не забудьте про обычную зажигалку. С её помощью можно эффективно стягивать термо/усадочные трубки.
4. Нужен провод на 2 жилы. Специалисты говорят о применении ПСВ 2/1,5. Можно смело брать 2/0,75 как альтернативный вариант.
5. Геркон.
6. Провод с одной жилой диаметром 1,5-2,5 мм. Лучше взять три метра. Возможно, останется немного.
7. Двенадцати/вольтное реле на 4 контакта.
8. Хомуты, изготовленные из пластика.
9. Светодиодную «амуницию».

Большое значение имеет место монтажных работ. Оно должно быть сухим и чистым. Сегодня, на ряде моделей, предусмотрены отверстия для установки DRL. Есть ниши для монтажа противотуманных фар. Местом крепления может служить решётка радиатора авто

Одним словом, перед установкой светового оборудования, важно правильно выбрать место. Тем, кто решил самостоятельно установить дополнительные DRL, рекомендуется использовать именно решётку радиатора

Так легче не ошибиться с расстояниями монтажа.

Всё гениальное просто: понадобиться снять решётку, вырезать отверстия, не забывая о том, что свет должен подаваться под определённым углом наклона. Иногда для достижения правильной подачи пучка света вырезаются дополнительные отверстия.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Подключение ДХО с помощью китайского контроллера

Столкнувшись с тем, что ходовые огни должны включаться на заведенном двигателе, было принято решение заказать контроллер, который бы позволял определить что двигатель работает, и соответственно включить ДХО, но при этом не требовалось бы лезть в проводку автомобиля, есть конечно вариант подключать ДХО от провода, на котором ток появляется при включении зажигания, но во первых не у всех машин его можно найти под капотом (у Nissan X-Trail кузов Т30 я не нашел), а в салон тянуть не благодарное это дело, во вторых, в момент запуска двигателя, напряжение в бортовой сети скачет, что приведет к быстрому выходу из строя диодов в ходовых огнях.

Немного покопавшись в интернете было найдено такое устройство, производство Энергомаша, но к сожалению найти его в Екб не получилось, да и стоимость похоже у него более 500 рублей, пришлось посмотреть на алиэкспрессе, в итоге нашел такой девайс.

Он подключается к бортовой сети, в любом месте, хоть на клемы аккумулятора, если ток в сети не выше 13 вольт (двигатель не заведен), то это реле не пропускает его, т.е. не включает ДХО, в том случае если ток превышает 13 вольт (двигатель заведен), то ДХО включаются.

В общем это реле, является универсальным, с помощью него можно подключить ДХО на любом авто, я заказал 2 шт., так как у меня (на Паджеро 3) ДХО загораются сразу после перевода ключа в положение ACC, т.е. если нужно оставить включенной магнитолу, или зарядить телефон, ДХО горят, а вторую заказал на Ниссан X-trail в кузове T30, у него под капотом в блоке предохранителей вообще не удалось найти такого провода, на котором появляется ток после включения зажигания.

В общем на сколько я понял, подключается оно следующим образом:

Подключаем контакты (2) на аккумулятор, на контакты (1) подключаем наши ходовые огни, желтый провод (2) подключаем к габаритам, он даст команду реле, на отключение или затухание ДХО когда включен свет (так требуют правила ПДД), (4) предохранитель от КЗ.

Набросал вот такую схемку, как подключать ДХО к реле.

Цена на это реле на сайте

Ходовые огни я заказал уже давно, их фото описание и где купить в этой статье.

Как правильно подключить ДХО к автомобилю?

Кроме установки и сборки самой конструкции, нужно правильно соединить всё с электрической схемой автомобиля. На картинке изображена самая простая и надежная схема подключения ДХО. Давайте рассмотрим её подробнее.

К1 – это реле с пятью контактами, один из силовых контактов является нормально замкнутым, то есть он замкнут, когда через обмотку реле не течет ток, а другой нормально разомкнут, он замыкается, когда через обмотку протекает ток. Это одно из стандартных реле и продаётся в любом автомагазине.

Автомобильное реле, 12В

Когда вы включаете зажигание, через нормально замкнутые контакты подаётся питание на ДХО, а когда вы включаете ближний свет, от силового плюса, который идёт на лампы, включается реле ДХО и контакты размыкаются.

Сделать качественные светодиодные ходовые огни для автомобилей своими руками довольно просто. Они будут превосходить дешевые китайские поделки по качеству и характеристиками, а работать будут гораздо дольше.

Самодельные ДХО будут дешевле фирменных, да и приобретенный опыт бесценен.

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

• Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
• Демонтируйте кнопку, через которую будет включаться оптика.
• Вмонтируйте другой конец провода в разъем.
• Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

• При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
• При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

• Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
• Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Варианты схем

Итак, осуществить подключение можно несколькими способами.

1. Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
2. Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
3. Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

• во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
• как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

• запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
• огни загораются, минус соединен с любой частью кузова авто;
• когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

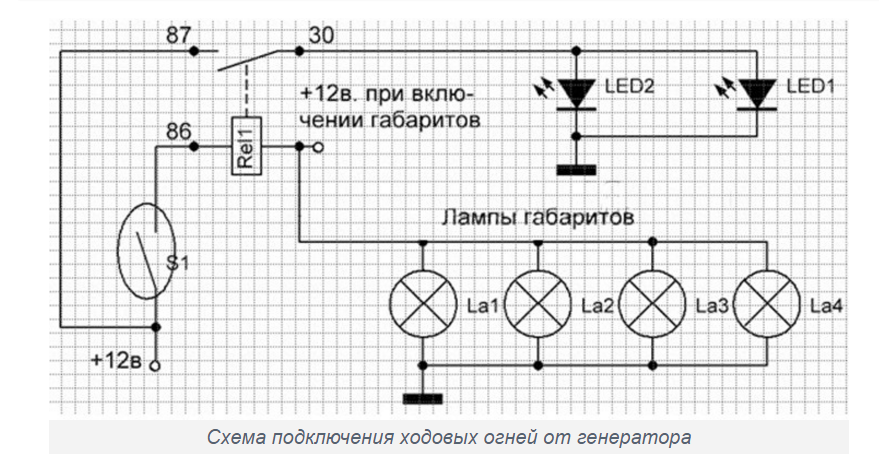

Подключение ДХО от генератора

Самый простой способ монтажа ДХО – это подключить его напрямую к генератору. Такая схема проста и незатратна. При такой схеме минусовой заряд подсоединяется от массы – корпуса авто, плюсовой – от генератора через кнопку включения, расположенную в салоне. При таком устройстве фонари будут работать только при включенном двигателе. Оно является самой простейшим и одновременно надежным, так как в нем не задействуются дополнительные устройства и бортовая электросеть.

Лучше устанавливать модели либо с 12-вольтовым стабилизатором (функционирующем только при заведенном моторе), либо блоком управления (работающем от АКБ). При этом последние могут разделяться на две модификации – отключаются автоматически при глушении двигателя и по мере падения напряжения ниже тринадцати вольт (что при новом аккумуляторе не всегда совпадает с моментом гашения агрегата).

Параллельное включение

Схема параллельного включения устройства подразумевает применение трех переходников. Расширитель для этих целей подходит разной проводимости. Если расстраивать модификации на 3 мк, то выпрямитель устанавливается с одной коробкой. ДХО подключается через переходник с линейным выходом. Первые контакты замыкаются на пластине. Также надо отметить, что сопротивление выпрямителя в среднем равняется 40 Ом. Для подключения расширителя используется однопереходное реле. Замыкание на контакте осуществляется по первой фазе. Для проверки цепи потребуется аккумулятор. Если рассматривать схему с двумя расширителями, то ДХО устанавливаются через переходник с двойным выходом.

Выпрямитель используется положительной полярности. Сопротивление у него, как правило, не превышает 40 Ом. ДХО разрешается подводить через преобразователь. Непосредственно первые контакты замыкаются в первую очередь. Также надо отметить, что синий провод от преобразователя крепится на пластине. Для изоляции применяются модуляторы высокой проводимости

Рассматривая переходники на два выхода, важно отметить, что кантаты по второй фазе можно подключать только после проверки сопротивления
