Как установить ангельские глазки своими руками? пошагово, подробно и без лишних слов

Что представляют собой ангельские глазки, их виды

Современные технологии позволили максимально развить способы светового тюнинга автомобилей Сегодня можно встретить световые кольца на передних фарах нескольких видов. По типу источников света они могут быть:

• газоразрядные глазки по технологии CCFL, использующие газонаполненную стеклянную трубку с холодным диодом и блоки розжига (инверторы);
• светодиодные обрамления фар на SMD элементах;
• Аngel eyes на LED диодах типа COB, в состав которых входит много кристаллов, размещённых по кольцу под слоем люминофора, в результате чего они дают непрерывный свет, как и в лампах холодного свечения;
• световые диодные устройства на трёхцветных RGB элементах, позволяющих с помощью контроллера добиться разнообразных цветов и оттенков, как у цветков пеларгонии.

По цвету ангельские глазки бывают:

• одноцветные;
• двуцветные;
• разноцветные.

Световое оформление фар аngel eyes может иметь любую форму, но чаще всего к такому тюнингу прибегают владельцы автомобилей с круглыми фарами, лучше всего подходящими под определение «глазки». Это, например, машины отечественного производства ВАЗ 2106, «Приора», «Калина», «Мазда 3» или старые модели BMW.

Практически на любом авто смотрится хорошо, и можно использовать в виде габаритных огней

Тюнинг головной светооптики автомобиля может быть выполнен для следующих фар:

• ближнего и дальнего света (особенно красиво ангельские глазки смотрятся на фарах с биксеноновыми линзами);
• габаритных огней;
• противотуманок.

Тюнинг фар на Приоре своими руками

Изготавливаем ангельские глазки своими руками — пошаговая инструкция

1. Для начала необходимо снять фару. Как это сделать, думаю, каждый знает, описывать процесс не буду, поскольку у всех этот процесс будет происходить по-разному.

2. Дальше разбираем фару, для этого, скорее всего, придется греть фару, в зависимости от того какие фары стоят на вашем авто…

3. Снимаем мерки. Подберите шаблон необходимого диаметра по которому будет изогнута плексигласовая трубка.

4. Перед тем как нагреть и согнуть трубку, расскажу об интересном способе нанесения граней на ангельские глазки. Мы будем делать это используя пилочку по металлу, или при помощи отрезного круга, однако есть и другой, не менее интересный способ. Он заключается в том, чтобы перед тем как изогнуть трубку, нанести насечку (грани), используя плашку необходимого диаметра. Результат честно говоря очень достойный, выходит даже лучше, чем при нанесении насечек полотном. Короче говоря, решайте сами, какой из способов вам больше нравится. Однако учтите, что в случае с плашкой насечки наносятся до того, как вы начнете нагревать и изгибать трубку.

5. Отрезаем необходимый кусок прозрачной трубки и приступаем к ее нагреву. Оденьте перчатки и постепенно разогревайте трубку по всей ее длине. По мере ее размягчения трубка будет принимать нужную вам форму. Не спешите и будьте аккуратны, в случае перегрева плексигласовая трубка деформируется и все придется начинать сначала. Перед тем как изготовить ангельские глазки, которые будут установлены на ваш автомобиль, рекомендую потренироваться в мастерстве гибки плексигласовой трубки.

6. Когда трубка примет необходимую форму кольца, не спешите снимать трубку, она еще горячая и не держит форму. Подождите минут 10 пока образовавшееся кольцо затвердеет, затем снимите его.

7. Теперь вооружившись паяльником, необходимо соединить с резисторами — см. фото. После того как все спаяли необходимо проверить все ли правильно подключено. Если все подключено и спаяно правильно, берем термоусадку или на крайний случай изоленту и начинаем изолировать контакты.

8. Все то же самое проделываем со вторым светодиодом и резистором, после чего соединяем два светодиода при помощи изоленты и термоусадки — см. фото.

9. Далее, если вы не нанесли насечки сделайте их сейчас

Что вы будете использовать для этого, в принципе, не важно, главное, чтобы конечный результат был такой как на фото

10. Далее, обрезаем концы и подсоединяем светодиоды. Перед тем как подсоединить к трубкам хочу сказать несколько слов о том, как подсоединить светодиоды. Можно просто прислонить светодиоды к торцам, посадив их, например, на термоклей или изоленту, а можно пойти другим, более правильным, на мой взгляд, путем. В сети среди тысяч инструкций по изготовлению ангельских глазок я наткнулся на один фотоотчет, в котором народный умелец соединил светодиоды и торцы трубки просверлив в торцах отверстия, в которые на клей были посажены светодиоды. См. фото ниже.

11. После сборки ангельские глазки необходимо проверить. Если все работает, изолируем соединения и приступаем к установке изделий в фары. В этом вопросе ничем помочь не могу, используйте фантазию…

12. Подключить ангельские глазки можно самостоятельно если вы разбираетесь в электронике, а можно просто доверить это знакомому электрику.

Осталось собрать фары, установить их на место и проверить результаты работы. На сегодня все. Надеюсь у вас все получилось и ангельские глазки, изготовленные своими руками, будут долго радовать вас и светить на зависть всем окружающим

Спасибо за внимание, и до новых встреч на ФараИнфо

Как установить в фару «ангельские глазки» своими руками

Автомобили, укомплектованные так называемыми «ангельскими глазками», — не редкость на наших дорогах. Появились такие светящие кольца чуть более 10 лет назад. Изобретателями «ангельских глазок» по праву считаются инженеры немецкого концерна «БМВ». Но сейчас ними укомплектовываются не только иномарки, но и отечественные машины. Конечно, делается это не на конвейере, а в гараже руками автовладельца. Что примечательно, данный вид тюнинга не перестает радовать автолюбителей. И если перед нами стоит «Жигуль», обвешенный массой спойлеров, и рядом такой же автомобиль с «ангельскими глазками», однозначно эффекта от последнего будет больше.

Привлечь внимание публики без приобретения пластиковых обвесов вполне реально, нужно лишь установить «ангельские глазки» своими руками. А о том, как это правильно сделать, расскажет сегодняшняя статья

Приступаем к работе

Если вы устанавливаете «ангельские глазки» на «Приору», вы вполне можете использовать эту инструкцию. Итак, для начала нам нужно снять фару с креплений. Далее следует отделить деталь от дальнего света и открыть стекло. Чтобы сделать это, фару нужно нагреть до той температуры, пока ее клей не разогреется. Тогда можно с легкостью снять стекло. Затем нужно взять какой-либо острый предмет и снять ним оставшиеся следы герметика. При необходимости можно применить спирт или бензин. Установить «ангельские глазки» своими руками довольно непросто, поэтому все дальнейшие этапы делаем с предельной аккуратностью. Снимаем накопившийся в фаре мусор. Лучше всего это делать при помощи ватных палочек. Крайне нежелательно дотрагиваться пальцами до отражателей, поскольку отпечатки останутся на поверхности.

Теперь на стекло наносим новый герметик и устанавливаем кольца

Небольшой совет – перед тем как сделать «ангельские глазки», определитесь с их дальнейшим цветом (важно, чтобы он гармонировал с окраской кузова). На светлые автомобили устанавливают синие и неоновые диоды, на более темные устанавливают «ангельские глазки» белого цвета

Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части. Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары. Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом. Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом.

Важно, чтобы все висящие элементы не вылезали наружу и не препятствовали работе других систем автомобиля. Далее отключаем штепсель от габаритов и поворотников

Провода «+» и «-» соединяем между собой. Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками.

Установка на автомобиль

Собрать “ангельские глазки” – это только половина дела, дальше предстоит более трудоемкая и ответственная работа. Начинать ее стоит после проверки работоспособности собранных элементов. Если все нормально, надо следовать простой инструкции:

Фары необходимо снять. Для этого изучить инструкцию по эксплуатации или найти информацию в интернете. Иногда для проведения работы требуется снятие бампера или передней облицовки, что усложняет процесс.
Стекло надо отделить от корпуса, чаще всего оно закреплено полиуретановым составом, его нужно размягчить. Делать это удобнее строительным феном, прогревая стык по периметру и аккуратно разделяя элементы плоской отверткой. Еще один вариант – поместить фару в микроволновку на минуту или больше – смотреть по ситуации. Клей размягчится и стекло легко отойдет от корпуса.
Остатки клея нужно полностью удалить и со стекла, и с корпуса, для этого используются любые подручные предметы. Работа несложная, но занимает много времени.
Установка ангельских глазок в фару проста. Элементы выставляются ровно, после чего их нужно зафиксировать в подходящем положении с помощью термопистолета или специального автомобильного двухстороннего скотча

Затем провода аккуратно выводятся в заднюю часть фар через технологическое отверстие, важно не забыть это сделать на данном этапе.
После крепления элементов стекло приклеивается обратно. Для этого приобретается специальный состав для фар и наносится строго по инструкции

Нужно зафиксировать детали клейкой лентой и подержать так какое-то время, пока клей не схватится.

Надежность крепления элементов имеет большое значение.

После высыхания состава фары ставятся на место, важно не сбить настройки, чтобы не пришлось корректировать свет заново

Какого типа «глазки» лучше делать

Если говорить об особенностях конструкций этого типа, то подсветка может быть:

• Светодиодной. LED – устройства отлично выдерживают низкие температуры, отличаются долгим сроком эксплуатации. Они редко ломаются. Светодиодные «ангельские глазки» можно купить как в готовом виде (стоят довольно дорого) или без проблем сделать своими руками (больше всего придется потратиться только на светодиоды трубку из оргстекла).
• Неоновой. CCFL отличается более ярким и равномерным свечением, так как в этом случае внутри трубки находятся не лампочки, а разогретый газ. Однако такие изделия не выдерживают морозов и начинают полноценно светиться только через несколько минут после включения фар. Для самостоятельного изготовления таких «ангельских глазок» потребуется больше затрат (нужно дополнительно купить блок розжига), поэтому проще купить готовый комплект.

Модернизировать фары нужно очень осторожно. Не стоит забывать об основной функции огней и о ПДД

Например, если для «ангельских глазок» использовать красные ил синие светодиоды, то беседы с сотрудником ДПС не избежать. Дело в том, что подобные цвета могут использоваться только в оптике служебных машин. Если рядовой водитель будет имитировать «мигалку», то он рискует заплатить штраф в размере 2 500 рублей или его авто могут отправить на штрафплощадку. Поэтому лучше всего для самостоятельного тюнинга фар использовать огни белого, желтого или оранжевого цвета.

ARTyomich › Блог › «Щадящее» подключение Ангельских глазок

Для тех, кто хоть немного имеет представление о электрооборудовании автомобиля я рекомендую использовать этот вид подключения Ангельских глазок. Суть «щадящего» подключения заключается в автоматическом отключении Ангельских глазок, при включении ближнего или дальнего света фар. Такое подключение значительно повысит срок службы светодиодов внутри ангельских глазок по 2 двум причинам. Во-первых, температура, которую может безболезненно перенести светодиод в выключенном состоянии согласно инструкции к светодиодной ленте 80 градусов, а в работающем состоянии только 60 градусов (см. фото). А галогенки, как вы знаете, неплохо разогревают пространство внутри фары и тут на счету каждый градус. Во-вторых, в выключенном положении мы значительно экономим ресурс светодиода. Зачем, к примеру, жечь лишний раз светодиоды, если при включенной фаре ангельские глазки почти незаметны. Хочу отметить, кто с проводкой лично не знаком, я не советую углубляться в эти тонкости. Подключите ангельские глазки по стандартной схеме вместе с габаритами. Или, в крайнем случае, обратитесь к автоэлектрику для реализации этой схемы.

Теорию вроде бы озвучил. Переходим непосредственно к подключению. Первое, что нужно сделать – это пропустить провода АГ в моторный отсек. Как пропускть провода в моторный отсек и где искать двухштекерные колодки смотрим здесь.

Провода затянули, двухштекерные колодки нашли. Разъединяем их. Нас интересует жёлтый провод – это «плюсовой» провод габаритных огней, который подходит к нашим подфарникам.

Для «щадящего» подключения АГ нам понадобится два реле РС 702

(это реле применяется на авто для отключения лампы зарядки АКБ). Реле РС 702 является нормально замкнутым, размыкается оно при подаче на него напряжения. Этот принцип мы и будем использовать для отключения АГ.

Итак, нужно закрепить реле на автомобиле, желательно вблизи фар в целях экономии проводов. Закрепляем одно реле на правом «брызговике», одно на левом рядом с фарами.

Жёлтый провод («плюсовой» провод габаритов) вынимаем из части 1 двухштекерной колодки и клемму «мама» одеваем на клемму «87»

нашегореле РС 702 .

На клемму «30/51»

подключаем плюсовой провод АГ.На клемму «86» подключаем массу, то есть соединяем с кузовом автомобиля.

Далее Вам нужно найти реле ближнего света и реле дальнего света. Кто не знает — они находятся на правом «брызговике» машины. От одного и другого реле нужно сделать ответвления с клеммы «86»

. Ответвления удобно делать непосредственно с контактной клеммы «мама» подходящих к релюшкам проводов

К одному и другому ответвлениям нужно припаять диоды Д1 и Д2. ВНИМАНИЕ: не перепутайте полярность диодов (они пропускают ток только в одном направлении)

Проверяется полярность тестером. Подключаем наши ответвления с диодами кклемме «85» реле РС 702 . Принципиальная схема подключения показана на рисунке.

Не забудьте то же самое проделать и с другой стороной подкапотного пространства.

Данная схема позволит отключать Ангельские глазки при включении ближнего или дальнего света фар, и продлит жизнь Вашим ангельским глазкам.

Если в «щадящую» схему Вы захотите внедрить регулятор яркости Ангельских глазок, то схематически это будет выглядеть так.

Источник

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

• белые светодиоды 5 мм – 2 шт.;
• резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
• соединительные провода;
• прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
• а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах.

дневных ходовых огней

https://youtube.com/watch?v=URRRaum9m1w

https://youtube.com/watch?v=URRRaum9m1w

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

• белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
• соединительные провода;
• прозрачный силикон;
• лак для ногтей серебристого цвета;
• суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто

В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами

Что необходимо для изготовления “ангельских фар”

В первую очередь нужно приготовить необходимые материалы и инструмент. Перечень выглядит так:

1. Белые светодиоды диаметром 5 мм – 2 шт. на каждую фару. Чем они ярче – тем лучше, но в магазинах радиоэлектроники чаще всего продают стандартные варианты без указания мощности.
2. 2 резистора, по одному на каждый элемент. Лучше всего использовать модель МЛТ-330 Ом-0,25 Вт. Если именно такой найти не удалось, в магазине порекомендуют аналоги со схожими характеристиками.
3. Провода для соединения всех элементов системы и ее подключения к бортовой сети автомобиля. Длина зависит от особенностей соединения, можно взять вариант с тремя жилами в оплетке, чтобы после прокладки проводка выглядела аккуратно.
4. Прозрачный стержень диаметром 8-10 мм. Он может быть изготовлен как из оргстекла, так и из современных полимерных материалов. Чаще всего подобные элементы продаются в магазинах штор или в местах, где есть товары для рукоделия и декора.

Также потребуется набор инструмента и приспособлений для проведения работ:

1. Чтобы сформировать кольцо подходящего диаметра, потребуется банка или любая другая емкость нужного размера. Ее надо подбирать по ситуации, главное – чтобы диаметр совпал с фарами и “ангельские глазки” встали на место без смещений и перекосов.

2. Для сверления отверстия потребуется шуруповерт или небольшая дрель и сверло по металлу диаметром 6 мм. Для фиксации стержня стоит использовать тиски, по другому сложно обеспечить его неподвижное положение.

3. Провода крепить паяльником, поэтому его тоже иметь под рукой.
4. Для сгибания стержня удобно прогревать его строительным феном, это самый простой способ. Если фена нет, можно использовать микроволновку или горячую воду.

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Порядок изготовления ангельских глазок:

1. Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

1. Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
2. Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

1. Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
2. Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
3. На клемму «30/51» ставим плюсовой провод от ангельских глазок.
4. Клемму «86» соединяем с кузовом машины.
5. С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
6. Подключаем ответвления с диодами к клемме «85» реле РС 702.

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете

Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок». Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

Изогнутые трубки

• проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
• берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;

• далее ожидаем полного застывания трубки;
• после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
• затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
• потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Насечки на трубе

• для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
• после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
• окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу. Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме. Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Как сделать ангельские глазки

Процесс самостоятельного изготовления ангельских глазок представленный далее считается универсальным. То есть инструкция подойдет для любого автомобиля, в том числе и отечественных Лада Гранта, Приора, Калина, Ларгус, Нива, Веста или Икс Рей.

Потребуется: палочки из плексигласа или трубки из оргстекла (в данном случае использовались поводки для штор фирмы GARDINIA), светодиоды (очень яркие с большим углом света), провода, термотрубки, бор машина или пилка, сверло диаметром 4.8-5 мм, дрель, супер-клей, фен, лак для ногтей и инструмент.

Размер ангельских глазок для каждой модели автомобиля разный. Для справки, диаметры колец следующие:

• для Лада Приора — 106 мм и 115 мм.
• для Лада Калина — 116-118 мм.
• для Лада Гранта, Веста и других автомобилей Лада размеры будут добавляться со временем.

Подбираем под нужный диаметр заготовку, например, стеклянную банку. Разрезаем трубки из оргстекла на части, например, по 50 см. Затем скручиваем их по банке, нагревая феном или зажигалкой (помощник будет кстати). Лишнее оргстекло отрезаем.

С обоих концов трубки просверливаем отверстия диаметром 5 мм. Полученные отверстия красим бесцветным лаком для ногтей. Делаем насечки каждые 3-4 мм по всей площади оргстекла. Надрезы нужны для того, чтобы свет от диода лучше рассеивался по всей длине трубки.

Теперь вставляем светодиоды, припаиваем к ним подходящие резисторы (если они не встроены). Припаиваем провода, которые тщательно изолируем. Если концы трубок обернуть фольгой, то получится усилить эффект рассеивания света. Проверяем работу ангельских глазок.

Главное преимущество ангельских глазок из оргстекла в небольших затратах и простоте изготовления. Недостаток — свет колец хорошо заметено только ночью. Чтобы увеличить яркость следует:

• выбирать яркие светодиоды;
• нанести прозрачный лак в отверстие для светодиода;
• использовать фольгу не только на кончиках трубок, но и по всей задней стороне трубки;
• делать не только надрезы по всей длине, но и обработать трубку наждачной бумагой, матовая поверхность лучше отражает свет.

Выполнение всех этих условий сделает свет ангельских глазок более ярким.

Можно ли использовать красные линзы

Технически подсветка может быть любого цвета, но лучше не выбирайте синий и красный. Сотрудники ДПС расценивают использование таких цветов в оптике, как имитацию «мигалок», и обязательно захотят с вами пообщаться по этому поводу. В крайних случаях могут даже забрать автомобиль на штрафплощадку. На «ангельские глазки» белого, жёлтого или оранжевого цвета они реагируют спокойно (в большинстве случаев). Многоцветные огни нередко рассматриваются сотрудниками ГАИ как вызов и незамедлительно вызывают соответствующую реакцию.

Какие штрафы предусмотрены за нарушение

Для любителей поспорить приведём выдержки из ПДД.

https://www.drive2.ru/c/1296154/

Для непонятливых предусмотрены санкции в виде штрафов:

• на граждан — 2,5 тыс. руб.;
• на должностных лиц — от 15 до 20 тыс. руб.;
• на юридических лиц — от 400 до 500 тыс. руб.

Помимо этого, неразрешённые приборы и приспособления конфискуются. Нарушителю также грозит запрещение эксплуатации ТС со снятием ГРЗ.

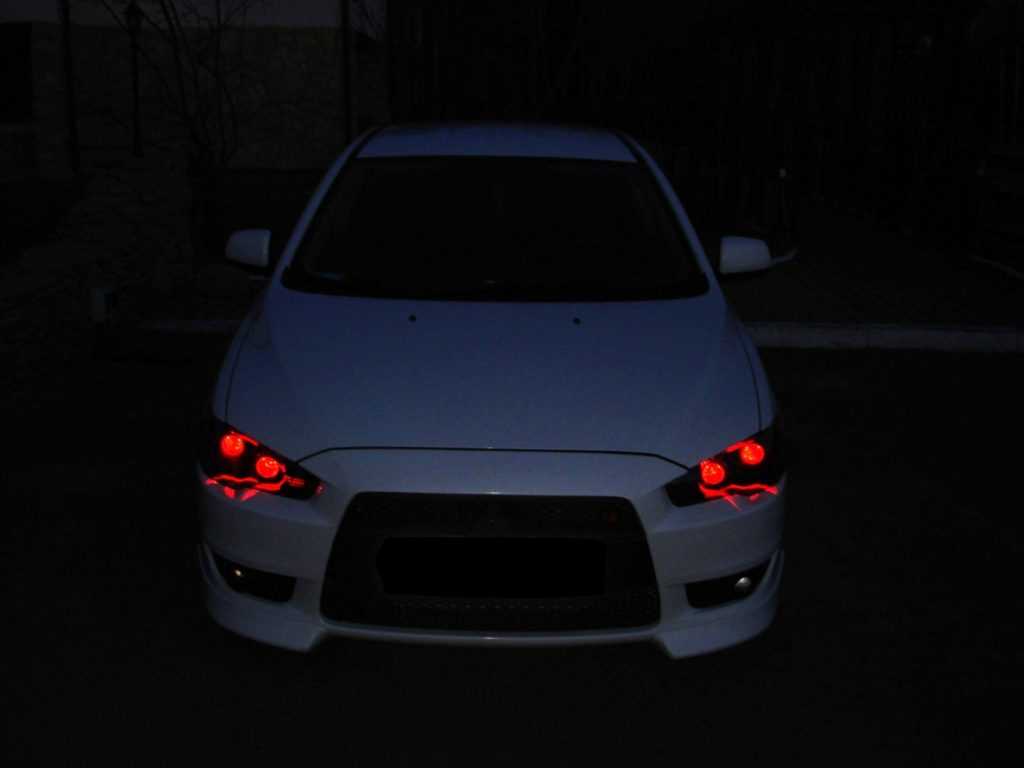

За такой тюнинг инспекторы ГИБДД наверняка выпишут штраф

Технология SMD

SMD (Surface-mount LED). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы светодиодов.

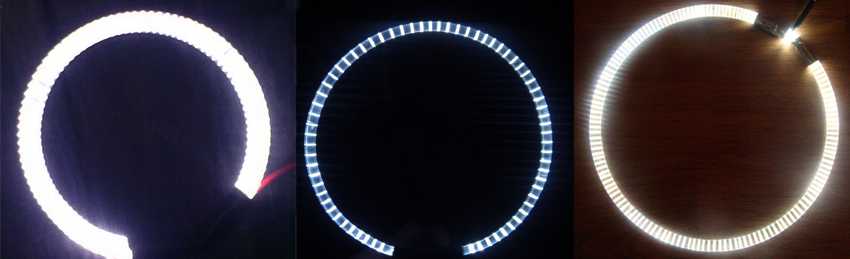

“Ангель­ские глаз­ки” SMD без диф­фу­зо­ра и с диффузором.

Ангель­ские глаз­ки SMD LED  могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок с SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать прерывисто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверхности.
