Регулятор холостого хода (рхх) »» как работает, неисправности, проверка

Как снять РХХ

Если обнаружены признаки неисправности свойственные РХХ, то его нужно будет снять (сначала для проверки). На ВАЗ 2110 данный датчик, имеющий небольшие размеры (легко помещается на ладони) расположен в посадочном месте на корпусе дроссельного узла (можно посмотреть на фото).

В случае необходимости его демонтаж выполнить достаточно легко — он крепится только двумя винтами. В крайне редких случаях требуется снятие всего дроссельного узла ВАЗ 2110.

Выполняется демонтаж в следующей последовательности:

ВАЗ 2110 ставится на ручной тормоз;
Отсоединяется минусовая клемма АКБ;
Отсоединяется жгут проводов подведенных к РХХ;
Обязательно зачищается место соединения датчика с корпусом дросселя, чтобы предотвратить попадание грязи, ржавчины в отверстие;
Выкрутить винты крепления удерживающие датчик холостого хода ВАЗ 2110.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

Плавающие обороты на холостом ходу;
Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
Включите на несколько минут зажигание, а затем выключите его.
Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Как проверить датчик холостого хода своими руками дома?

Датчик холостого хода достаточно прост и его диагностику можно провести своими руками дома, не обращаясь на СТО. Это сэкономит ваши деньги и время. Ничего сложного в диагностике этого устройства нет я подробно опишу и расскажу что необходимо сделать, даже если у вас минимальные знания и опыт в без труда справитесь с этим.

Проверка электрической цепи датчика холостого хода

После того как место установки датчика обнаружено необходимо убедиться в том что на него поступает электрический ток. Для этого берём мультимитр выставляем на нём измерение постоянного тока и два более тонких провода которые нужно по очереди подключить сначала в пин 1 и 2 затем 3 и 4 и замерить напряжение.

Проверка электрической цепи регулятора холостого хода.

При проверке целостности проводов зажигание автомобиля должно быть включено (заводить автомобиль не требуется), а мультиметр должен показывать 12 Вольт. Если напряжения нет значит где то есть обрыв провода или другая поломка. Если напряжение есть переходим ко второму шагу и проверяем сам датчик холостого хода.

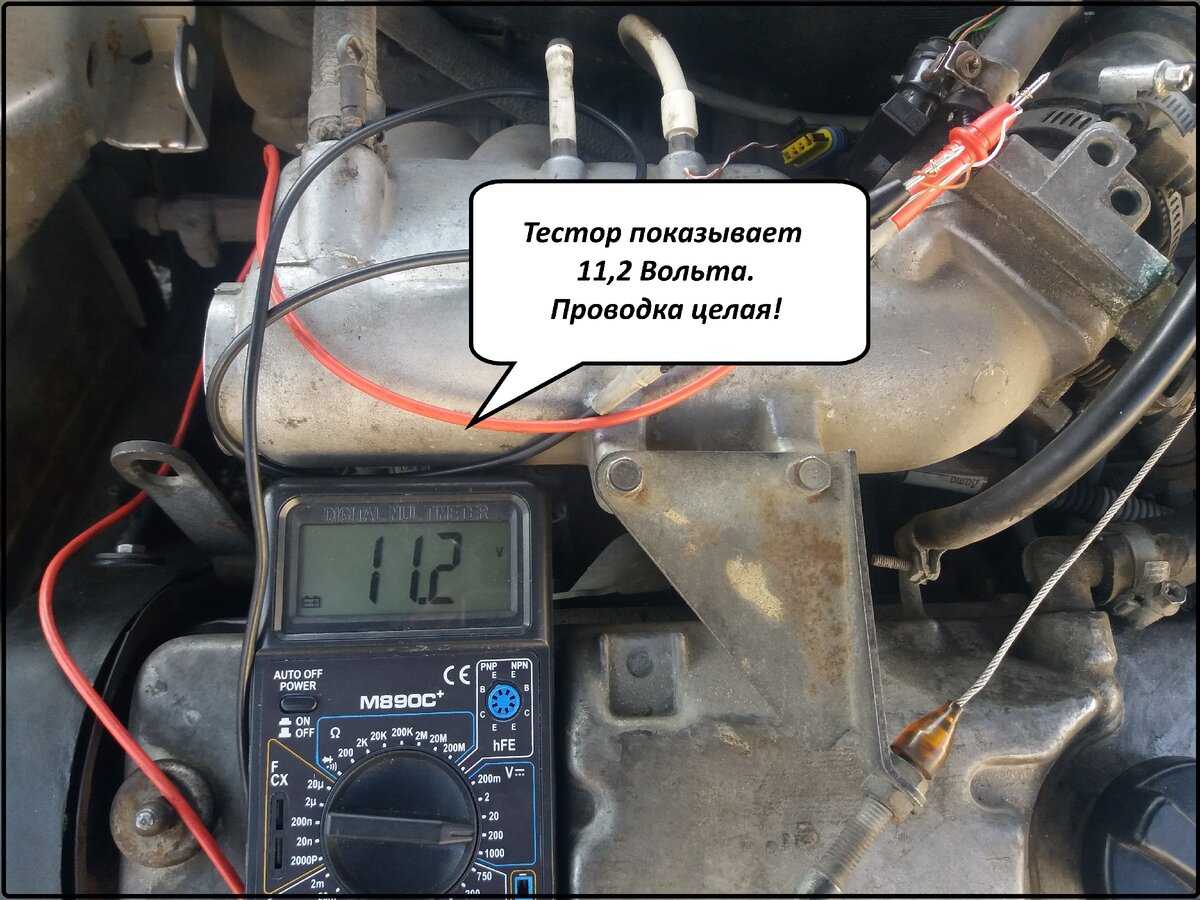

11,2 говорит о том что ток к датчику подходит

Проверка самого регулятора холостого хода

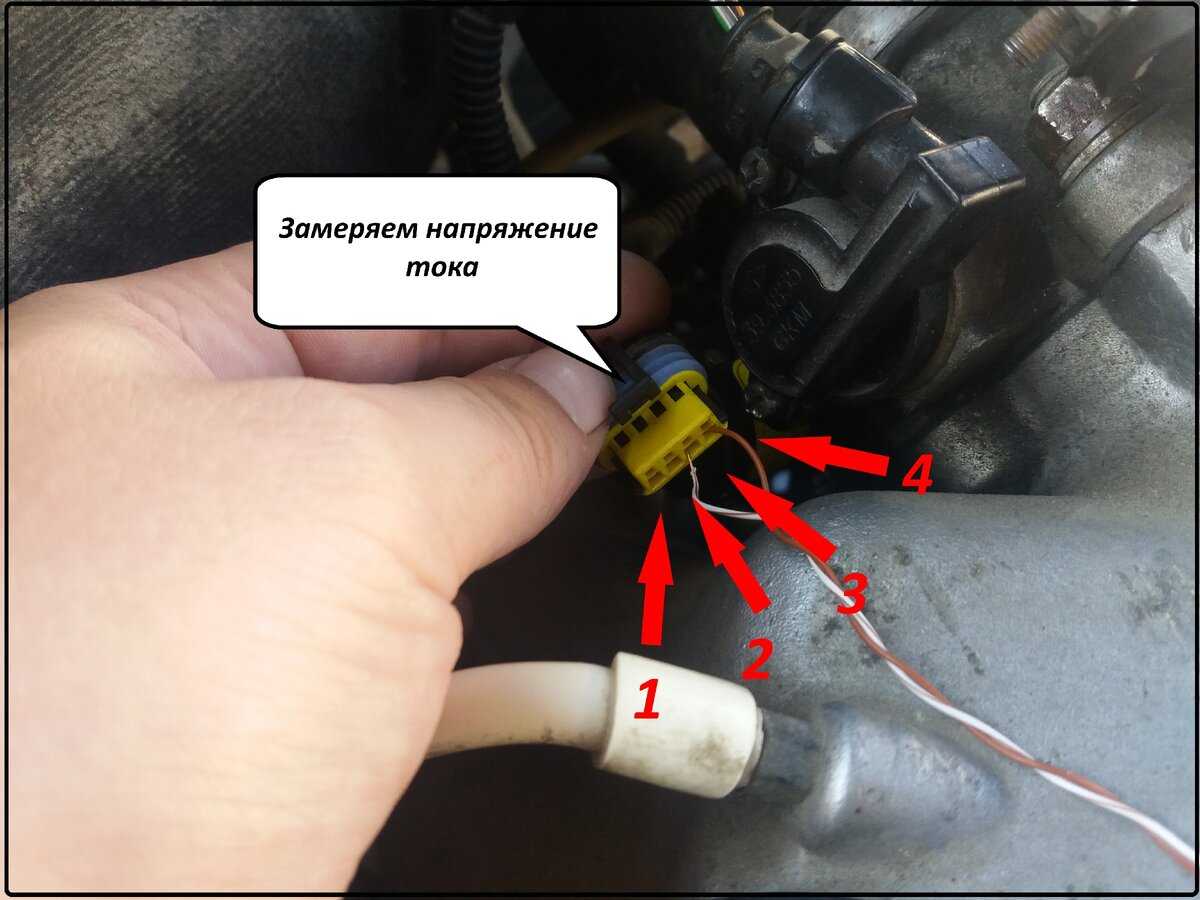

Если у вас есть фишка коннектор при помощи которой можно подключиться к РХХ, то снимать регулятор не нужно если такой фишки нет то необходимо демонтировать датчик холостого хода с двигателя открутив два болта под крестовую отвёртку.

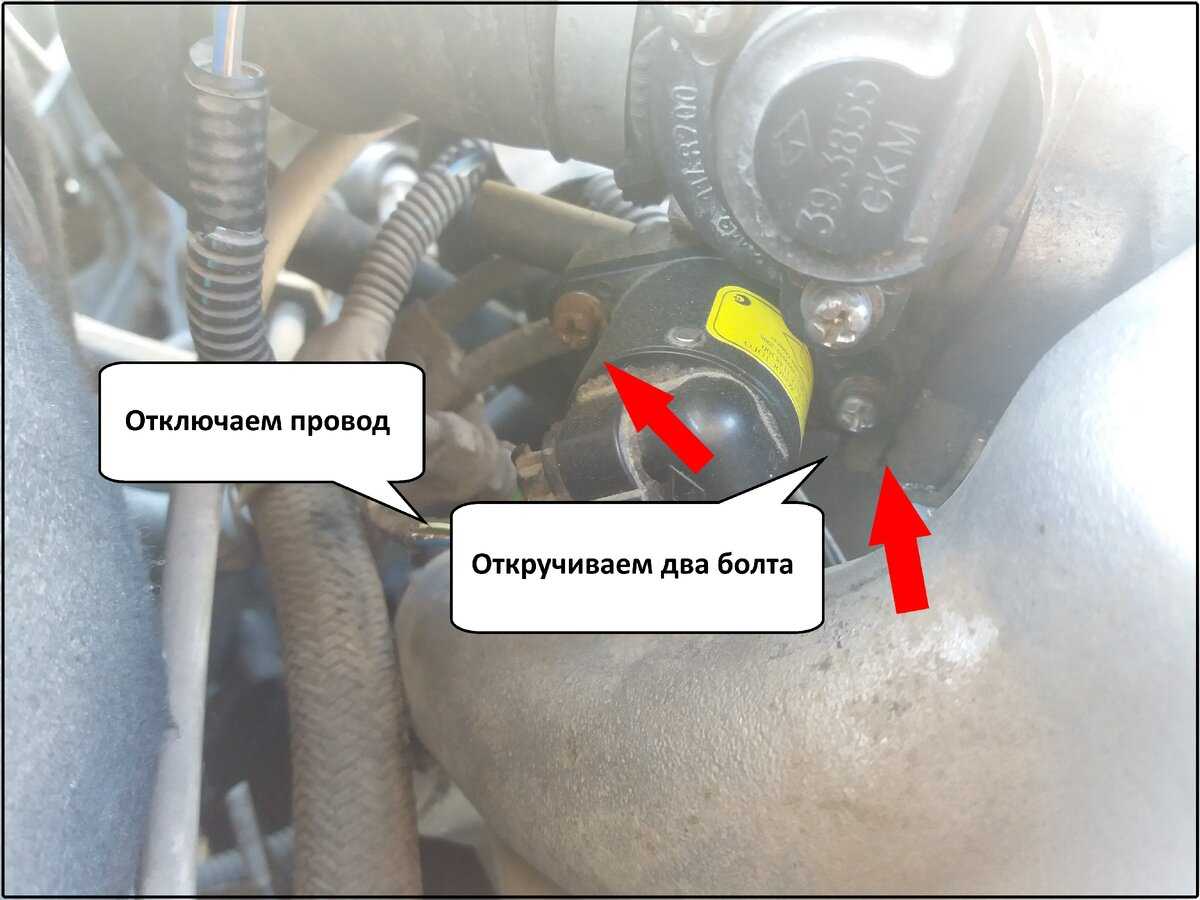

Фото крепления болтов регулятора холостых оборотов

После того как датчик демонтирован мультиметр переводим в режим измерения сопротивления и измеряем сопротивление с начало на одной обмотке это выводы 1 и 2 затем на второй это выводы 3 и 4, сопротивление должно составлять около 52 Ом. Так же если мультиметр переключить в режим прозвона то озвученные выше выводы должны между собой перезваниваться. Если этого не происходит значит иметься обрыв и регулятор не работает, если показания сопротивления отличные от 52 Ом, то это означает что РХХ также не рабочий.

Выводы регулятора холостого хода на прозвонке мультиметром

Как видно на фото ниже показания мультиметра говорят о том что датчик холостого хода полностью исправен.

Проверка датчика холостых оборотов РХХ

Сам датчик и место установки рекомендуется очистить, промыть, так как там могут скапливаться различные загрязнители в виде пыли, масла и др. После тестирования и возможной замены, датчик холостых оборотов необходимо установить на место.

Однако не спешите его закручивать шток нового датчика может быть чуть длиннее посадочного места. Не пытайтесь руками засунуть этот шток обратно, этим вы сломаете датчик холостых оборотов. Нужно выполнить следующие шаги.

Установите регулятор холостого хода на его место и закрутите болты, но не прилагая ни какого усилия на сколько это возможно оставив щель между датчиком и двигателем.
Включите зажигание на 5 секунд и затем выключите его. Шток датчика выдвинется до конца, а затем отъедет немного назад освободив место.
Закручивайте болты крепления датчика холостого хода до конца

Как заменить датчик холостого хода на ВАЗ-2110?

Снять и поменять устройство контроля холостого хода на ВАЗ-2110 можно в гаражных условиях, если в цепи питания датчика нет проблем.

При наличии неисправностей в питании выполнять замену нецелесообразно, поскольку это не решит проблему работы регулятора. Для качественного функционирования ДХХ повреждения в проводке надо устранить.

Инструменты, приспособления и расходные материалы для замены датчика

Для выполнения задачи понадобится:

отвертка с крестовым лезвием;
новый регулятор;
новый уплотнитель, если не входит в комплект с ДХХ.

Выбор датчика

При выборе датчика холостого хода ВАЗ-2110 для замены нужно учесть, что устройства сомнительного происхождения имеют меньший срок службы и чаще выходят из строя, чем оригинальные приборы.

Признаки, по которым можно отличить оригинальный регулятор от поддельного:

Некачественные устройства, как и оригиналы, оснащаются корпусом черного цвета, выполненного из металла. Но его длина по сравнению с ВАЗовскими устройствами, меньше на 1 мм.
Поддельные устройства оснащаются тремя заклепками белого цвета, расположенными на корпусе. Но шляпки на них отсутствуют, а на регуляторах оригинального производства присутствуют. Диаметр каждого элемента составляет 3 мм, поэтому его можно увидеть.
Поддельные устройства оборудуются белыми пружинными элементами. Такие пружинки характеризуются частой навивкой. Оригинальные контроллеры обладают более редкой навивкой, цвет пружинки черный.
Все регуляторы оборудуются резиновыми колечками. Только на поддельных устройствах резинки более тонкие и выполнены в черном цвете

На оригиналах оттенок детали более красноватый и она более толстая.
Покупая новый контроллер, надо обратить внимание на наконечник изделия. На поддельных устройствах он темнее, чем на регуляторах оригинального производства.
Упаковка контрафактной детали не имеет отметок от завода-производителя

Визуально упаковки между оригиналом и подделкой также различаются.
Оригиналы и подделки оснащаются стикером желтого цвета, который имеется на корпусе устройства. На качественных деталях стикер оснащается рамкой, на подделках ее нет.

Различия оригинального и поддельного РХХ

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

Отключается АКБ, чтобы предотвратить замыкание в проводке.
От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Пример замены регуляторного устройства холостых оборотов на автомобилях Лада десятого семейства с инжекторными ДВС приведен каналом В гараже у Сандро.

Диагностика и неисправности РХХ ВАЗ 2110

Поломки клапана холостого хода могут иметь как электрический, так и механический характер. К механическим относятся:

закоксовывание канала холостого хода;
появление нагара на конусном клапане;
заедание штока конусного клапана;
потеря пружиной клапана РХХ номинальной упругости;
механические повреждения штока и конуса;
износ, выработка конуса.

К поломкам электрического характера относят выход из строя обмоток шагового электродвигателя, отсутствие контакта на разъемах регулятора, некорректные команды системы управления двигателем (ЭБУ), обрыв или повреждение коммутационных проводов.

Как проверить датчик холостого хода ВАЗ 2110 своими руками

Схема проверки датчика холостого хода ВАЗ 2110

Ресурс регулятора холостых оборотов должен составлять не менее 100 тысяч км пробега. Тем не менее при использовании паршивого бензина и высоких нагрузках он может приказать долго жить гораздо раньше. Для проверки регулятора холостого хода нам пригодится мультиметр и стандартный набор инструментов. Проверку проводим строго в такой последовательности, чтобы избежать ошибок:

Выключаем зажигание.
Отключаем разъем жгута проводов от регулятора холостого хода, нажав на фиксатор.
Включаем зажигание, измеряем мультиметром в режиме измерения напряжения данные между выводом 1 на колодке и массой.
Измеряем напряжение на остальных трех выводах колодки. Показания мультиметра должны быть в пределах 0,4-12 В.
Переключаем тестер в режим измерения сопротивления.
Измеряем сопротивление между контактами 1-2 на датчике холостого хода и 3-4. Сопротивление должно быть от 40 до 80 Ом. Это контакты обмоток двух катушек шагового двигателя.

Если полученные показатели не соответствуют номиналам, заменяем регулятор или ищем обрыв в цепи его питания (в случае отсутствия напряжения на колодке).

Чистка и замена датчика холостого хода (РХХ) ВАЗ 2110

Чистка и проверка состояния регулятора обычно проводится на пробеге 15-20 тысяч км. Перед тем как почистить или заменить регулятор холостого хода на ВАЗ 2110 инжектор, необходимо в обязательном порядке выключить зажигание.

Процедура пустяковая и занимает не более 15 минут, тем не менее зажигание необходимо отключить и снять контактную колодку с корпуса регулятора.
РХХ крепится к дроссельному узлу двумя винтами, которые откручиваются отверткой с плоским шлицом (в некоторых исполнениях под крест).
Аккуратно и плавно тянем на себя регулятор и вынимаем его из посадочного гнезда. Не забываем удалить уплотнительное кольцо.
Оцениваем состояние седла конусного клапана в корпусе дросселя. С помощью проникающей смазки WD40 или аэрозоля-очистителя для карбюраторов чистим поверхность седла клапана в дроссельном корпусе.
Подключаем разъем к регулятору. Включаем на несколько секунд зажигание, затем выключаем и снова включаем. Шток клапана сам выкрутится с помощью шагового двигателя. Выключаем зажигание.
Тщательно чистим конус и шток с пружиной с помощью проникающей смазки ветошью.
После очистки вставляем шток с пружиной на место, наживив резьбу, но полностью не закручиваем. Включаем зажигание, шаговый двигатель сработает и усадит шток на положенный ему 21 шаг.

Осталось установить все на место в обратном порядке, включить на несколько секунд зажигание, выключить его и снова включить. Можно запускать двигатель и тестировать систему холостого хода. Так же поступаем и при замене датчика холостого хода (РХХ) на ВАЗ 2110.

Выбираем РХХ на ВАЗ 2110, какой лучше

Неоригинальный РХХ (датчик холостого хода) ВАЗ 2110

Оригинальный датчик холостого хода имеет номер по каталогу 2112-1148300. Его цена порядка 170 гривен. В продаже существует около двух десятков регуляторов от разных производителей (все они, кстати, подходят и к Таврии, Ланосу, Сенсу Приоре и Калине), однако, по отзывам владельцев, наиболее точно и корректно работают следующие:

регулятор CRB с каталожным номером 1309.2090/17059602, цена 150 гривен;
подозрительный, но чуть дешевле Автотрейд с артикулом АТ17059602, цена 140 гривен;
GM-овский регулятор Continental с артикулом 17059602, 180 гривен;
польский FSO 17059602-FSO, цена 146 гривен;
корейский KS 17059602/93744675, цена 165 гривен на 2019 год;
самый дешевый, польский TackPart 17059602/93744675, около 100 гривен;
корейский РХХ ANAM 17059602/93744675.

Неоригинальный регулятор холостого хода

По возможности публика рекомендует устанавливать родной ВАЗовский регулятор 2112-1148300, поскольку точность калибровки шагов у разных производителей может отличаться.

Признаки поломки

Симптомы неисправности РХХ:

Роль в работе двигателя

Чтобы правильно распознать поломку регулятора, нужно понимать, как работает РХХ. Подробно устройство регулятора холостого хода и краткий процесс диагностики мы уже рассматривали, поэтому сейчас сосредоточимся только на роли в работе двигателя.

В системе жизнеобеспечения ДВС датчик холостого хода используется для регулировки подачи воздуха, проходящего мимо дроссельной заслонки (по байпасному каналу, начало которого расположено перед дроссельной заслонкой). При включении сразу многих потребителей электричества возрастает нагрузка на генератор и, как следствие, на сам мотор. Для поддержания стабильного холостого хода и напряжения зарядки аккумулятора, РХХ приоткрывает канал, пропуская больше воздуха в ДВС. Таким же способом реализуются повышенные обороты при прогреве ДВС.

https://youtube.com/watch?v=B3sKh9GvJZo

Основные неисправности регулятора холостого хода:

Среди вышеуказанных неисправностей загрязнение штока является наиболее распространенной поломкой. В процессе эксплуатации в каналах дроссельного узла скапливаются грязевые отложения. Если на вашем авто продолжительное время не производилась чистка дроссельной заслонкой, скорее всего, проблемы с холостым ходом связаны с нагаром на штоке регулятора. Для проверки РХХ необходимо снять с дроссельного узла. В качестве промывки можно использовать очиститель карбюратора.

Рекомендуем не допускать критичного загрязнения штока регулятора, поскольку повышенная нагрузка на электродвигатель может повредить элементы системы управления РХХ. Были случаи выхода из строя резистора электронного блока управления (ECU) из-за токовой перегрузки канала регулирования. Вероятнее всего, повышенную нагрузку провоцировало сопротивление грязевых отложений и нагара движению штока. Стоимость нового резистора смешная, но оперативное определение такого типа неисправности требует диагностического оборудования, а также квалификации мастера.

Диагностика

Существуют три вида системы стабилизации холостого хода:

В современном автомобилестроении чаще всего применяется шаговый электродвигатель. В основе такого устройства расположен кольцевой магнит и 4 обмотки, расположенные под прямым углом относительно друг друга. Подача напряжения на определенные обмотки провоцирует вращательное движение ротора, который через червячную передачу двигает шток (шторку). Чтобы определить рабочий РХХ, нужно проверить состояние обмоток электродвигателя. Для этого необходимо замерить сопротивление на первых двух контактах и на вторых двух. Для измерения вам потребуются базовые навыки владения мультиметром. а также сам прибор.

Чтобы определить обрыв проводов питания, необходимо «прозвонить» проводку мультиметром в режиме измерения сопротивления.

Check engine

Также при расшифровке код ошибки может значиться как «Неполадка РХХ». В таком случае не следует сразу покупать новый регулятор, так как проблема может быть в проводах питания.

Считать коды ошибок можно через диагностический разъем с помощью специального сканера. Расшифровки кодов можно без труда найти в Сети. В большинстве случаев отсрочить замену помогает тщательная чистка. Наиболее точно и быстро определить неисправный регулятор оборотов холостого хода можно, отслеживая его работу в реальном времени. Для этого потребуется осциллограф, а также навыки диагноста. Подать напряжение на выводы датчика, чтобы посмотреть за движением штока, не получится. РХХ управляется Широтно-Импульсной Модуляцией (ШИМ). В продаже существуют специальные приборы для быстрой проверки РХХ автомобилей ВАЗ. Но стоимость их слишком высока, если говорить о частоте использования при ремонте личной машины. На форумах радиолюбителей встречаются тестеры, изготовленные своими руками.

Профилактические меры

Для того, чтобы не столкнуться в будущем с полной неисправностью регулятора, периодически стоит проводить процесс чистки, описанный выше. Насколько часто проводить процесс чистки зависит от того, как активно вы пользуетесь своим транспортным средством. Если автомобиль – рабочий транспорт – рекомендуется раз в год проверять и проводить чистку датчика, если вы пользуетесь им только для себя – достаточно будет раз в два года. Но, конечно же, не забывайте о признаках неисправности детали, если они появились – не откладывайте. Это поможет вам избежать полного выхода детали из строя и наслаждаться качественной ездой.Вместе с вами мы приходим к выводу, что деталь неприхотлива, проста в своей функциональности и использовании. Не забывайте: своевременное обнаружение неисправности — залог продуктивности работы автомобиля в целом. Полноценная работа двигателя зависит от исправности каждой его составляющей, и, если вы запустите любую деталь, в том числе и датчик холостого хода, — это может привести к более трудоемким процессам ремонта и выходу из строя всего автомобиля.

Проверка датчика холостого хода

Провести диагностику детали достаточно несложно, но обратите внимание на несколько моментов. Первой проблемой может быть снятие детали, большинство производителей крепят датчик ХХ на винты, и в крайнем случае их можно высверлить, но в некоторых вариациях деталь установлена на лак

Если ваш регулятор зафиксирован лаком, будьте осторожны, ни в коем случается не отрывайте его с применением силы, так как можно повредить впускную часть автомобиля. В вашем случае будет правильно демонтировать дроссельный узел полностью и лишь потом отсоединить РХХ.

Самый простой способ проверки конечно же визуальный осмотр

При визуальном осмотре первое, на что стоит обратить внимание — это загрязнение иглы. Так же обратите внимание на состояние контактов и самой дроссельной заслонки

При обнаружение оборванных проводов их требуется вернуть на место. Припаяйте их и, во избежание коррозии, обработайте лаком.

Будет уместно, по возможности, произвести проверку РХХ мультимером или самодельным тестером. Мультимером вы сможете проверить сопротивление, а самодельным тестером (сделать можно из зарядки мобильного телефона) проверите ход штока регулятора.

Если вы обнаружите что мотор разрушен, полностью выработан шток или изношена конусная игла — деталь потребуется заменить. Не расстраивайтесь из-за этого слишком сильно, стоимость детали будет составлять всего около 1000 рублей.

Проверка датчика холостого хода, чистка РХХ и замена

Важно понимать, что вышеперечисленные признаки неисправности РХХ 2110 еще не означают, что виновником проблем стали именно регулятор. Дело в том, что есть еще целый ряд неполадок, которые сопровождаются похожими симптомами

Например, проблема может быть в свечах зажигания или топливном фильтре.

Чтобы убедится, что именно датчик холостого хода вышел из строя, его проверяют на работоспособность с помощью тестера (мультиметра). Для этого нужно знать, как проверить датчик холостого хода. Алгоритм действий следующий:

сначала выполняется установка автомобиля ВАЗ 2110 на ручной тормоз;
колодку клапана холостого хода отсоединить для проверки;
проверяем напряжение датчика, присоединив к двигателю «минус», а «плюс» на снятую колодку (два крайних контакта колодки А и D);
включить зажигание и проверить показания, переданные регулятором холостого хода, они должны быть в пределах 12 Вольт (при значении меньше 12 Вольт аккумулятор разряжен, при значении нулевом – проверяем цепь полностью до ЭБУ);
если цепь исправна, проверяем датчик холостого хода, а именно проверяем сопротивление обмотки электродвигателя регулятора, измерив сопротивление между контактами С-D и А-В и на самом датчике (номинальное сопротивление — от 40 до 80 Ом, заводской номинал – 53 Ом);
проверить электродвигатель на предмет замыкания обмоток, измерив сопротивление на клеммах А-D и В-С (контакта между двумя обмотками не должно быть, если сопротивление есть — обмотки замкнуты накоротко, датчик меняют на новый).

Также в ряде случаев проводится механическая проверка ВАЗ 2110 РХХ, промывка и чистка. Если с электрической частью датчика все в порядке, можно проверить его механическую часть, почистив и промыв деталь. Проведение таких работ не требуют много времени и усилий, необходимо только приобрести очиститель карбюратора.

Порядок действий:

открутив винты крепления РХХ, вынуть его из посадочного места;
подключив контактную колодку к датчику, включить зажигание (клапан выдвинется вперед);
снять колодку с датчика и тщательно обработать все контакты ватной палочкой, смоченной в чистящую жидкость;
осмотреть датчик на предмет загрязнений маслом и выполнить чистку дроссельного узла (очистить запорную иглу, с пружиной брызнув на нее очистителем);
высушить датчик и поставить на место, предварительно измерив, расстояние между корпусом датчика и его иглой (23 мм).

Если же рассмотренные выше действия не помогли, выполняется замена датчика холостого хода ВАЗ 2110. В том случае, когда датчик холостого хода износился (износ иглы, обрыв провода внутри корпуса и т.д,), необходимо его заменить. Работы по замене датчика не требуют много усилий и не займут много времени.

Придерживаясь определенного порядка действий, замену можно провести самостоятельно:

обесточить бортовую систему автомобиля, сняв с аккумулятора клемму «-»;
отсоединить колодку от датчика холостого хода, нажав на пластиковый фиксатор;
выкрутив два крепежных винта (сначала левый, потом правый);
снять неисправный РХХ ВАЗ 2110 с гнезда крепления;
установить новый датчик, предварительно промазав маслом по уплотнительному кольцу (уплотнительное кольцо осмотреть на предмет трещин, если таковые обнаружены, заменить уплотнитель);
собрать все крепления в обратном порядке;
включить, а затем выключить зажигание на несколько минут для выполнения процедуры калибровки посредством электронного реле.

Признаки поломки

Нестабильный холостой ход (плавающие обороты).
Самопроизвольное поднятие либо падение холостых оборотов двигателя.
Автомобиль глохнет при сбросе газа.
После запуска холодного двигателя отсутствуют прогревочные обороты. В независимости от положения дроссельной заслонки, для уменьшения времени прогрева катализатора ЭБУ на 200-300 об./мин. поднимает холостые обороты. Если РХХ неисправен, шаговый двигатель не сможет адекватно сместить положение штока с конусной иглой, увеличив тем самым проходное сечение байпасного канала дроссельного узла.
При включении мощных потребителей тока обороты падают либо начинают плавать. Включение компрессора кондиционера, вентилятора системы охлаждения либо комбинации электроприборов, нагружающих генератор, повышает нагрузку на двигатель, что приводит к падению количества оборотов. Поэтому в режиме холостого хода ЭБУ с помощью регулятора увеличивает проходное сечение байпасного канала, выравнивая тем самым обороты.

Неисправности

Загрязнение механических элементов, препятствующее нормальному движению штока. Проникающие через воздушный фильтр пылинки смешиваются с парами масла, выхлопными газами из системы вентиляции картерных газов, что со временем приводит к загрязнению элементов дроссельной заслонки. Нагар не только засоряет байпасный канал, уменьшая его сечение, но и попадает внутрь датчика холостого хода. В таком случае шток начинает двигаться с подклиниванием, что приводит к нестабильной работе двигателя.
Износ привода червячно-анкерного механизма. Для превращения вращательного движения ротора электродвигателя в поступательное перемещение конусного штока используется червячно-анкерная передача. Износ резьбы червячного механизма сделает невозможным нормальное перемещение штока датчика холостого хода.
Неисправность цепи управления. Речь идет об обрывах в электропроводке, коротком замыкании вследствие перетирания изоляции, образовании на клеммах колодок проводов окислов.
Поломка электродвигателя. Сам по себе шаговый электродвигатель – крайне надежный механизм, но вследствие неполадок в цепи питания возможно перегорание обмотки. Если вы знаете, как пользоваться мультиметром, то проверить обмотку на обрыв можно с помощью универсального измерителя.
Разрушение уплотнительного кольца, вследствие чего происходит подсос неучтенного ДМРВ воздуха.

Компьютерная диагностика

Несмотря на то что в простонародье РХХ принято называть датчиком, устройство является исключительно исполнительным механизмом, не имеющим обратной связи с ЭБУ. Иными словами, блок управления двигателем подачей напряжения на шаговый двигатель устанавливает желаемый вылет штока. Но ЭБУ не может объективно проверить фактическое положение штока, поэтому несоответствие желаемых и фактических значений нигде не фиксируется. Это значит, что в случае неисправности датчика на приборной панели не загорается Check Engine.

Система самодиагностика может регистрировать лишь немногие неисправности цепи управления РХХ. Варианты ошибок, которые перед проверкой датчика холостого хода можно определить диагностическим прибором через разъем OBD II:

Р0505 – код ошибки свидетельствует о неисправности в цепи управления;
P0506 – датчик заблокирован, низкие холостые обороты;
P1509 – перегрузка цепи управления РХХ;
P1513 – замыкание на землю цепи управления датчиком;
P1514 – обрыв или замыкание на +12В цепи управления РХХ.

Проверка РХХ мультиметром

Как проверить датчик холостого хода мультиметром:

в режиме измерения постоянного тока измерьте напряжение на разъеме регулятора (зажигание должно быть включено). Отсутствие питание будет свидетельствовать об обрыве в цепи управления;
проверьте сопротивление обмоток статора в режиме измерения сопротивления (диапазон – до 200 Ом). ШД имеет две обмотки, поэтому нужно следить за правильностью подключения клемм тестера. В технической документации к датчику, установленном на вашем автомобиле, вы можете найти номинальное сопротивление обмоток. К примеру, для РХХ 2112-1148300-02 нормальное сопротивление – 51±2 Ом, а для РХХ 2112-1148300-01 – 53±5 Ом (оба устройства устанавливаются на многие модели ВАЗ). Если показания мультиметра говорят о приближающемся к бесконечности сопротивлении, значит, в цепи обмотки присутствует обрыв.

Схема подключения РХХ ВАЗ 2110

Полноценно проверить РХХ можно лишь с помощью специального диагностического оборудования. Но в большинстве случаев проверка мультиметром, визуальный осмотр и дефектовка после разборки позволяют довольно точно диагностировать наличие неисправности.
