Признаки неисправности датчика холостого хода на ваз 2114: что такое рхх и где стоит регулятор

Руководство по замене контроллера заднего хода

Как осуществляется замена датчика заднего хода:

Сначала автомобиль следует загнать на яму либо эстакаду. Поднимите рычаг стояночного тормоза, а на коробке передач установите селектор на первую скорость. Это позволит предотвратить возможное скатывание машины.
Далее, следует демонтировать защитный колпачок с контактов устройства, от РЗХ нужно отключить контакты. При демонтаже регулятора их коробки передач выйдет часть рабочей жидкости, поэтому под место его монтажа следует подставить емкость для сбора масла.
После этого можно приступать к снятию устройства. Обычно его можно демонтировать путем откручивания рукой, но иногда, если регулятор установлен очень плотно, целесообразно использовать гаечный ключ или головку. Размер головки должен составить 22. Если же регулятор сильно прикипел к посадочному месту, то возможно, головкой открутить его не получится.
Попробуйте обработать место установки жидкостью WD-40 и подождать несколько минут. Если и это не помогло, то вам придется использовать зубило с молотком для демонтажа, но будьте аккуратны, чтобы не повредить корпус коробки передач.
После того, как старый РЗХ будет извлечен, вам потребуется установить новый регулятор место него.
Если в ходе замены на картер трансмиссии попала часть жидкости, то ее необходимо удалить, для этого используется сухая ветошь. Очистите также место установки регулятора, поскольку загрязнения может привести к его некорректной работе или неработоспособности.
Установите на место разъем подключения, а также защитный колпачок. Если при выполнении замены из КПП вышел значительный объем трансмиссионной жидкости, то в коробку обязательно следует добавить смазки. Учтите, что масло должно быть свежим, а не отработанным, которое вышло из КПП. Если вы заметили, что слитая жидкость слишком грязная и в ней имеются продукты износа, то есть смысл задуматься над ее заменой.

Неисправности регулятора ХХ на ВАЗ 2114

Собственно, конструкция исполнительного механизма не особо сложная, но в ней могут быть неполадки как электрического, так и механического характера. Кроме этого часто проблемы с холостым ходом вызваны закоксовыванием, загрязнением клапана или его седла. Это лучший вариант, поскольку клапан чистится довольно быстро с помощью средств для чистки карбюраторов или универсальной WD40. Основніе проблемі с регулятором холостого хода могут поджитать нас на нескольких направлениях.

Пробуксовка штока

Не слишком опасная поломка, тем не менее она сбивает с толку электронную систему управления двигателем (ЭСУД). Скажем, контроллер привык, что на 21-м шаге активируется режим холостого двигателя. Но во время передвижения в рабочее положение шток закусило и он пропусти 3-4 шага, в то время как электродвигатель прокрутил и отчитался контроллеру о выполненных 21 шаге, при фактических 17-18. В этом случае холостые обороты будут нарушены, а мы будем грешить на электронику.

Лечится пробуксовка штока разборкой регулятора, чисткой и заменой смазки. Эта ситуация не слишком опасна, поскольку РХХ проходит калибровку после каждого запуска двигатели и если произошел сбой, во время следующего запуска он устранится. Естественно, вечно так продолжаться не может, поэтому пробуксовку лучше устранить как можно скорее.

Шток заклинил

Если шаговый электродвигатель продолжает работать (это можно установить по звуку), но шток не движется, придется разбирать регулятор. Сложнее диагностировать клин в случаях клина штока РХХ не в конечных точках, а повередине или при периодическом подклинивании. Проверить это просто — если шток при приложении усилия перемещается, проблема в двигателе, если намертво прирос к корпусу — имеем дело с клином. Лечение и профилактика все те же, промывка, разборка и замена смазки.

Не работает шаговый двигатель

Схема проверки шагового двигателя РХХ ВАЗ 2114

Как мы уже говорили, шток в этом случае будет перемещаться, если приложить усилия, но двигатель работать не будет (определяем на слух). Чтобы в этом убедиться, достаточно прозвонить РХХ мультиметром. Для этого измеряем сопротивление обмоток шагового моторчика. На контактах А и В, а после этого C и D, должно быть сопротивление порядка 0,4-0,8 кОм. Кроме этого, проверяем, не замыкают ли катушки между собой, установив щупы мультиметра на контакты А-С или B-D.

Разгерметизация РХХ, подсос воздуха

Некачественный регулятор холостого хода может подсасывать воздух, а кроме того, прокладка между корпусом РХХ и дроссельным узлом запросто может травить. Чтобы проверить это дело, запускаем двигатель и внимательно прислушиваемся. Слышно характерное шипение, значит подсос есть. Можно проверить и по-другому.

Проверка герметичности регулятора ХХ ВАЗ 2114

Берем пластиковую бутылку, набираем в нее воду и при запущенном двигателе льем жидкость тонкой струйкой на корпус РХХ, особенно на заднюю часть (место стыка крышки и корпуса) и привалочную плоскость. Если подсос есть, двигатель сразу начнет троить или заглохнет вовсе, что говорит о том, что вода попала на свечи.

Механические повреждения регулятора ХХ ВАЗ 2114

Их видно невооруженным глазом. К примеру, нередки случаи, когда от вибрации или при неаккуратном обслуживании задняя крышка может оторваться или могут быть повреждены заклепки фиксации крышки. В этом случае внимательно осматриваем повреждение, при необходимость припаиваем провода на место, а заклепки можно восстановить по простой методике с помощью двух зубочисток и обычного суперклея. Делается это так:

Здесь сможет помочь только пайка.
Пострадавший регулятор все еще можно отремонтировать
Если потерялась заклепка, в первую очередь проверяем целостность обмоток, после чего…
Аккуратно собираем регулятор и готовим две зубочистки и суперклей
Ввинчиваем зубочистки в места посадки заклепок
Обламываем их и заливаем клеем

Для профилактики лучше сразу обмотать место установки заклепок изолентой или установить термоусадку соответствующего размера.

Сверху заматываем изолентой или термоусадкой подходящего размера

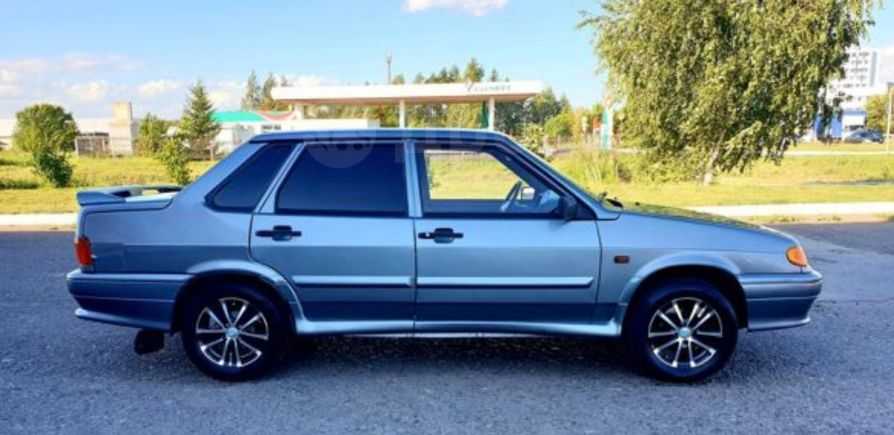

Лада 2115 2008, двигатель бензиновый 1.6 л., 82 л. с., передний привод, механическая коробка передач — своими руками

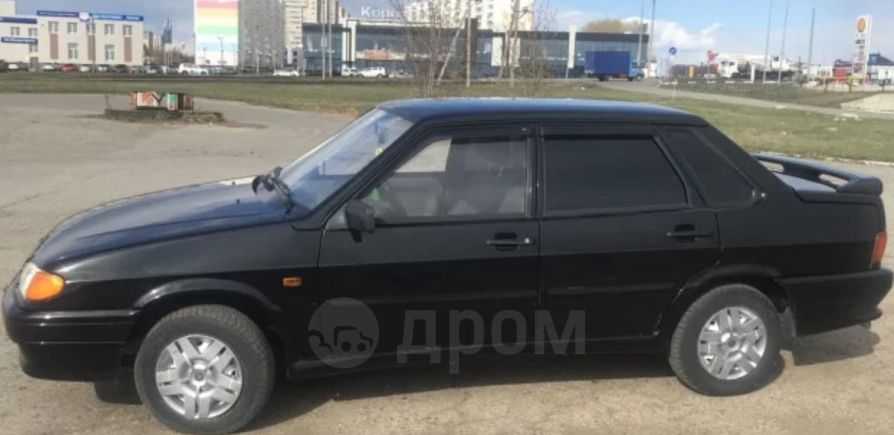

Лада 2115 Самара, 2005

Комментарии 53

Такая фигня поменял рхх и машина вообще не заводиться датчик проверил хороший питание тоже проверил тоже в норме что может быть ?

подскажи, у тебя чек при этом не горел?купил себе такую с движком 1,5 и тоже потряхивает на холостых, но обороты не плавают. и горит чек. предыдущий владелец сказал по диагностике приказали к замене датчик распредвала, он его поменял, но но ничего не изменилось

такая же ерунда(((на предыдущей чепырке 1,5 объём, замена пять минут занимала…сегодня залез.а тут 1,6 движок, керамический коллектор.чет ни один шарнир не залез

у меня машина на ходу глохнет переодически когда газ сбрасываешь… это РХХ надо менять?)

Скорее всего. Было такое — поменял, проблема ушла

у меня машина на ходу глохнет переодически когда газ сбрасываешь… это РХХ надо менять?)

да! и возможны ещё подсосы воздуха после ДМРВ !

у меня машина на ходу глохнет переодически когда газ сбрасываешь… это РХХ надо менять?)

у меня такая же тема была ! оказалось вакуумник подсасывал воздух !

Парни, такая проблема, дело в том что при откручивании дроссельного узла, сломалась резьба на одном из винтов, на том, что дальше (ближе к лобовухе), как теперь вытащить тот кусок болта, что остался, чтоб поменять на новый, может у кого-то была подобная проблема ?

Высверливал такое. Других вариантов не знаю

я тупо откручиваю этот датчик ничего лишнего не снимая)

А не подскажешь как называется трубка которую на первом фото отсоединять надо?

Сапун.Вентиляция картерных газов

Добрый день! Я поменял РХХ, когда двигатель холодный держит обороты 1500, включаю всю электрику и все хорошо. Когда движок немного прогрелся и обороты упали до 1000, с включением всей электрики двигатель продолжал работать ровно. А когда набрал температуру ещё выше обороты упали до 800 и тут при включении всей электрики обороты двигателя начинают плавать и он глохнет. У меня стоит на гене трехуровневое реле и переключатель стоит на max 14.7, но он выдает все 15. При оборотах 1500 и включенной электрикой проседает до 14,3, при 1000 оборотах выдает 13-13,4, а при 800 проседает до 11,9 и начинают плавать обороты и он глохнет. Так в чем может быть проблема в гене или РХХ, т.к. на коробке от РХХ предельное напряжение от 13 до 14,2, а гена выдал 15 и РХХ навернулся или все-таки гена не дает того напряжения на малых оборотах? Аккумулятор заряжен и крутит стартер хорошо. Я уже задолбался на каждом светофоре поддерживать холостой ход чтоб не заглохла… Есть у кого-нибудь мысли по этому поводу?

такая же проблема если, решили эту проблему подскажите и мне!)

Разбирали гену, оказалось диодный мост был отпущен. Но полностью проблема не решена, просто стали обороты меньше плавать и глохнуть стала реже…

понятно, тоже смотрел гену там вроде все норм, грешу что где-то воздух подсасывает

У меня провода перетерлись, которые входят в фишку, которая втыкается в датчик холостого хода. Не заметил. Пол машины перебрали, кучу датчиков (благо, было у кого взять на «попробовать»). А ремонту оказалось на 60 рублей Купил новую фишку с проводами. Скрутка. Термоусадка. Красота )))

Очистка РХХ своими руками

Как почистить РХХ? Процедура очистки устройства начинается со снятия девайса, об этом мы рассказали выше. Когда устройство будет у вас в руках, сначала его надо очистить при помощи сухой тряпки и жидкости для чистки, которая обычно продается в виде аэрозоля. Как вариант, можно использовать средством WD-40. Кроме самого контроллера, следует также прочистить и посадочное место. Нажмите несколько раз на баллон со средством, при этом струя аэрозоля должна быть направлена на кончик РХХ, который также зовется иглой.

В зависимости от конструктивных особенностей РХХ, эта игла может быть либо пластмассовой, либо металлический. Очищайте непосредственно иглу датчика, поскольку нельзя допустить попадания жидкости под пружинку, во внутреннюю часть устройства. Если вы все же попали на пружину, то регулятор придется продувать большим объемом воздуха, для этого можно использовать насос либо компрессор. Если жидкость попадет в сам механизм девайса, то может повредить смазку внутри него, а это, в свою очередь, станет причиной быстрой поломки девайса. Выбирайте правильную дозировку средства и сильно не дозируйте жидкость, поскольку из-за этого в дальнейшем придется также чистить свечи зажигания.

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …

Определение неисправности

Понять, что проблема именно в датчике не сложно, для этого не нужно ехать на дорогостоящую диагностику. Есть видимые показатели, которые помогает определить данную поломку:

Плавают обороты на холостом ходу ВАЗ 2114. Особенно это заметно, если дополнительно включить какие-нибудь приборы, такие как печку, автомагнитолу, свет;
При переключении на нейтральную скорость двигатель глохнет;
Мотор троит;
Возможна и вибрация кузова. Все вместе это уже признаки неисправности датчика холостого хода. Также показателем является и горение значка «Check engine», но загореться она в таком случае может и не всегда.

Существует несколько решений данной проблемы:

почистить его;
заменить вышедшую из строя запчасть на новую.

Но прежде чем решить, что будет необходимо в данном конкретном случае, сначала выясняем, подлежит ли он ремонту. В любом случае для точной диагностики регулятор необходимо снять. Ниже размещена картинка, которая для упрощения поиска покажет, как выглядит датчик холостого хода.

Замена РХХ на ВАЗ 2114

С внешним видом определились, но, чтобы его снять, надо определиться, где стоит датчик холостого хода. Ориентируемся на педаль газа, к которой идет тросик. Регулятор холостого хода на ВАЗ 2114 ищем напротив данного тросика, а именно на дроссельной заслонке, которая расположена ниже ее датчика положения. Он приклеен или прикреплен всего на два болта.

Чтобы его снять нужно:

Отключить обязательно зажигание автомобиля и снять зажимы-клеммы аккумулятора;
Вытащить разъем путем отсоединения проводов, ведущих к нему;
Откручиваем подходящей отверткой провода и вынимаем саму запчасть;
В случае, когда датчик приклеен, то прежде придется вытащить дроссельный узел полностью, а потом уже аккуратно отклеить датчик.

Первый способ

Обзаведитесь тестером, если ранее у вас его не было.
Отключите ДХХ от колодки с проводами.
Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
На включенном зажигании тестер должен показывать минимум 12 Вт.
Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
Если есть возможность, попробуйте отремонтировать РХХ;
При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Описание РХХ

Что представляет собой РХХ в «Четырке» с инжектором, какие признаки неисправности для него характерны, где находится устройство? Ответы на эти вопросы с фото и видео вы найдете ниже, для начала рекомендуем ознакомиться с основной информацией касательно этого регулятора.

Место установки и назначение

В автомобилях ВАЗ 2114 и ВАЗ 2115 регулятор ХХ это устройство, предназначение которого заключается в стабилизации оборотов силового агрегата на холостом ходу. РХХ используется для регулировки объема воздушного потока, подающегося в топливную систему при закрытом дросселе. Соответственно, осуществляется автоматическая настройки числа оборотов мотора. Данный регулятор располагается на корпусе дроссельного устройства. Фиксируется в посадочном месте девайс при помощи двух болтов.

Принцип действия

При повороте ключа и включении зажигания на шток на РХХ до конца выдвигается, в результате чего упирается в калибровочное отверстие на дроссельной магистрали. После этого регулятор начинает отсчитывать шаги и возвращает клапан в начальное состояние. Непосредственно положение исходного клапана зависит от прошивки блока управления ВАЗ. Например, в авто с блоком управления Январь 5.1 на полностью прогретом моторе количество шагов составляет 120, а в Бош около 50.

Когда силовой агрегат прогрет, в момент регулировки РХХ располагается на отметке около 30-50 шагов. Когда количество шагов повышается либо уменьшается, то объем воздушного потока, который проходит через технологическое отверстие, регулярно меняется. Когда шток вытягивается, количество оборотов растет, а когда втягивается падает. Ход штока составляет около 250 шагов. В мотор подается определенный объем воздуха, который нужен для оптимального функционирования силового агрегата.

Количество подающегося воздуха регулируется расходомером ДМРВ в соответствии с объемом управляющий модуль подает определенный объем топлива в мотор через форсунки. Это обеспечивает оптимальное соотношение воздуха и топлива при формировании горючей смеси. Если мотор не прогрет, то управляющий модуль увеличивает число оборотов благодаря РХХ, что позволяет использовать автомобиль для езды без прогрева ДВС.

Какой регулятор подходит на ВАЗ 2114 и 2115?

Что касается наиболее подходящего регулятора для «Четырки» и «Пятнашки», то судя по отзывам, самым оптимальным вариантом являются РХХ Омега. Каталожный номер этих устройств 2112-114830. Кроме того, на практике хорошо себя зарекомендовали устройства от производителя КЗТА, номер 2112-1148300-04

При покупке обязательно обратите внимание на метку (в данном случае 04, но также выпускаются РХХ с метками 01, 02, 03) на старом и новом регуляторе они должны соответствовать

Если метки не будут соответствовать, то регулятор работать не сможет. Можно использовать 01 вместо 03, а также 02 вместо 04 и наоборот. Покупая регулятор, необходимо измерить расстояние от головки штока до фланца оно должно составлять не больше 2.3 см. Как отличить подделку РХХ от оригинала узнайте из видео, опубликованного каналом AutoLife.

Возможные неисправности и способы их устранения

По каким симптомам можно понять, что устройство вышло из строя:

количество оборотов двигателя не контролируется оно может самопроизвольно повышаться и понижаться,
силовой агрегат может произвольно заглохнуть без причины на холостых оборотах,
на холодном двигателе водитель не может увеличить число оборотов,
когда включается дополнительное оборудование оптика, отопитель, дворники существенно падают обороты мотора, в частности, если автомобиль движется на холостых,
обороты силового агрегата могут быть повышенными, это обусловлено выработкой конуса датчика.

При появлении проблем в работе РХХ устройство подлежит очистке либо замене.

Признаки неисправностей рхх ваз 2114

Обычно называют следующие симптомы:

мотор неожиданно “глохнет” на холостых оборотах;
обороты холостого хода “плавают” (произвольно возрастают, убывают);
во время запуска холодного мотора не удается поднять обороты;
в момент переключения передачи, переходе на “нейтральную” передачу.

Подобные приметы вызываются неустойчивым функционированием нескольких датчиков, принимающих прямое, косвенное участие в приготовлении топливной смеси (например, датчиком положения дроссельной заслонки).

Проверка мультиметром рхх на ваз 2114

Если у вас возник вопрос, как же сделать проверку мультиметром рхх на автомобиле ваз 2114, в таком случае вы попали куда нужно. Вам нужно взять мультиметр и сделать несколько замеров, о том какие выводы нужно проверить смотрите на фото.

Проверка мультиметром рхх на ваз 2114

Check engine

Современные системы управления инжекторным двигателем способны регистрировать некоторые неисправности датчика холостого хода. Для примера рассмотрим регистрируемые отклонения, указанные в маске ошибок (перечень неисправностей, при которых загорается Check engine) блока управления двигателями ВАЗ M7.9.7 под нормы токсичности EURO III:

P1509 — перегрузка схемы управления РХХ;
P1513 — цепь управления РХХ, замыкание на массу;
Р1514 — цепь управления РХХ, обрыв или замыкание на +12 В.

Также при расшифровке код ошибки может значиться как «Неполадка РХХ». В таком случае не следует сразу покупать новый регулятор, так как проблема может быть в проводах питания.

Считать коды ошибок можно через диагностический разъем с помощью специального сканера. Расшифровки кодов можно без труда найти в Сети. В большинстве случаев отсрочить замену помогает тщательная чистка. Наиболее точно и быстро определить неисправный регулятор оборотов холостого хода можно, отслеживая его работу в реальном времени. Для этого потребуется осциллограф, а также навыки диагноста. Подать напряжение на выводы датчика, чтобы посмотреть за движением штока, не получится. РХХ управляется Широтно-Импульсной Модуляцией (ШИМ). В продаже существуют специальные приборы для быстрой проверки РХХ автомобилей ВАЗ. Но стоимость их слишком высока, если говорить о частоте использования при ремонте личной машины. На форумах радиолюбителей встречаются тестеры, изготовленные своими руками.

Проверка цепи датчика

Перед тем как приступить к проверке датчика, позаботьтесь о том, что мультиметр исправен и готов к работе.
Датчик холостого хода и его «провода» ниже датчика дроссельной заслонки. Датчик дроссельной заслонки отмечен стрелочкой. У датчика холостого хода снята колодка.
Далее, открываем капот, отключаем от датчика колодку питания.

Берём мультиметр

Затем, на мультиметре выставляем режим проверки «вольтметра».
Чёрный щуп подключаем к «массе», а красный, фиксируем на выводах колодки А – D.
При помощи помощника, включаем зажигание и смотрим параметры которые выдаёт мультиметр. Показания должны быть не менее 12 вольт. Если же напряжение ниже, значит проблемы есть в АКБ, а когда значений нет вовсе, то неполадку следует искать в проводах, либо блоке управления мотора.
