Неисправности двигателя эбу январь

Диагностика неисправностей

Чтобы причитать ошибки в ЭБУ необходим специальный диагностический сканер, без него узнать почему, к примеру, горит «Чек» — невозможно. После нахождения ошибок они расшифровываются, после чего следует диагностика или ремонт конкретного узла. Просто «сбить» ошибки — не правильно, это и есть ошибка, поскольку это лишь очистить память ЭБУ, но ни в коем случае не решит проблему.

Неисправности ЭБУ и причины выхода из строя

Понять, что блок управления работает некорректно можно не сразу, проявляется это по-разному, это могут быть сбои в работе некоторых систем двигателя, проблемы с диагностикой самого ЭБУ. Возможны не логичные хаотичные появления, а также исчезновения ошибок и проблем по двигателю и авто в целом. Проще говоря «глюки», их может заметить опытный специалист.

Виды ЭБУ (эсуд, контролёр). Какие ЭБУ устанавливаются на ВАЗ?

«Январь-4», «GM-09»

Самые первые контролёры на SAMARA были Январь-4, GM – 09. Они устанавливались на первые модели до 2000 года выпуска. Данные модели выпускались как с резонансным датчиком детонации так и без него.

В таблице представлены две колонки: 1 колонка – номер ЭБУ, вторая колонка – марка «мозгов», версия прошивки, норма токсичности, отличительные особенности .

2111-1411020-22	Январь-4,без дк, рсо (резистор), 1-я сер. версия
2111-1411020-22	Январь-4,без дк, рсо, 2-я сер. версия
2111-1411020-22	Январь-4,без дк, рсо, 3-я сер. версия
2111-1411020-22	Январь-4,без дк, рсо, 4-я сер. версия
2111-1411020-20	GM,GM EFI-4 ,2111,с дк, США-83
2111-1411020-21	GM, GM EFI-4, 2111, с дк, ЕВРО-2
2111-1411020-10	GM,GM EFI-4 2111,с дк
2111-1411020-20 ч	GM, рсо

Ваз 2113-2115 с 2003г. оснащаются следующими типами ЭБУ:

«Январь 5.1.х»

Различаются следующие виды аппаратной реализации:

одновременный впрыск;
попарно — параллельный впрыск;
фазированный впрыск.

Взаимозаменяема с «VS (Ителма) 5.1», «Bosch M1.5.4»

2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-72	Ителма,без дк,со
2111-1411020-72	Ителма,без дк,со
2111-1411020-72	Ителма,без дк,со
2111-1411020-72	Ителма,без дк,со

Как устроена процессорная часть

Основой процессорной части ЭБУ является однокристальная микроЭВМ (микро электронно-вычислительная машина). По сути, это есть тот самый «мозг» электронного блока управления двигателя. По современным меркам микроЭВМ устроен довольно просто. Дело в том, что ключевые его элементы входят в структуру, которая умещается на одном кристалле (чипе). Важным моментом в описании микроЭВМ является его разрядность . Разрядностью называют количество бит информации, оперировать с которыми будет микропроцессор. МикроЭВМ бывают 8- , 16- и 32-разрядными . Сами устройства включают в себя:

Центральный процесс;
Постоянное запоминающее устройство (сокр. ПЗУ);
Аналогово-цифровой преобразователь (сокр. АЦП);
Оперативное запоминающее устройство (сокр. ОЗУ);
Порты ввода и вывода;
Генератор тактовой частоты;
Таймеры, иначе называемые счетчиками.

Можно провести параллель между современным компьютером и процессорной частью ЭБУ . По факту, в ЭБУ объединяется ряд компонентов, которые в системных блок персональных компьютеров и ноутбуков идут отдельно друг от друга, но объединяются материнской платой

Здесь есть интересные особенности, но их мы рассматривать не будем – автолюбителю важно понимать, что принципиальные схемы современных электронно-вычислительных машин очень похожи друг на друга

Центральный процессор ЭБУ подбирает команды и данные из памяти и производит различные операции над этими данными. Кроме того, он управляет сигналами, проходящими через внутреннюю шину адреса и данных. Постоянное запоминающее устройство – это то место, где хранятся программы и данные. Информация имеет вид констант. Сама же программа записывается в виде машинных кодов микроЭВМ. Данные представляют собой калибровочные таблицы констант , участвующих в процессе расчетов. Данные из таблиц могут быть выбраны и в качестве управляющих параметров. Что интересно, данные в ПЗУ хранятся неограничено долго . Оперативное запоминающее устройство берет на себя задачу хранения данных, которые могут измениться. Например, промежуточных результатов вычислений или же значений, получаемых от датчиков. Хранить информацию ОЗУ может в течение ограниченного промежутка времени – она стирается после отключения питания.

Тандем центральный процессор – ПЗУ – ОЗУ является ключевым для ЭБУ. Если говорить по-простому, именно этот тандем выделяет данные и параметры, обсчитывает их, запоминает и отдает команды. К этому тандему также можно отнести так называемые энергонезависимые ОЗУ . Они питаются от аккумуляторной батареи напрямую. Такая память может записать данные и хранить их очень долго. Пока аккумулятор не потеряет накопленную энергию вследствие саморазряда, энергонезависимые ОЗУ продолжат хранить данные.

Важным элементом ЭБУ является аналогово-цифровой преобразователь. Дело в том, что однокристальные микроЭВМ могут работать только с цифровыми сигналам. В АЦП аналоговый сигнал преобразуется в цифровой код . Порты ввода и вывода, как несложно догадаться из их названия, служат для получения и считывания входных сигналов и передачи выходных сигналов и информации. Таймером же называют устройство, которое служит как для измерения интервалов времени , так и подсчета числа событий . Генератор тактовой частоты призван синхронизировать работы всей системы за счет выработки тактовых импульсов. От точности работы генератора будет зависеть точность измерения интервалов времени.

Описание

Схема системы впрыска топлива

1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – шланг впускной трубы; 4 – шланг подвода охлаждающей жидкости; 5 – дроссельный патрубок; 6 – регулятор холостого хода; 7 – датчик положения дроссельной заслонки; 8 – канал подогрева системы холостого хода; 9 – ресивер; 10 – шланг регулятора давления; 11 – контроллер; 12 – реле включения электробензонасоса; 13 – топливный фильтр; 14 – топливный бак; 15 – электробензонасос с датчиком уровня топлива; 16 – сливная магистраль; 17 – подающая магистраль; 18 – регулятор давления; 19 – впускная труба; 20 – рампа форсунок; 21 – форсунка; 22 – датчик скорости; 23 – датчик концентрации кислорода; 24 – газоприемник приемной трубы глушителей; 25 – коробка передач; 26 – головка цилиндров; 27 – выпускной патрубок системы охлаждения; 28 – датчик температуры охлаждающей жидкости; А – к подводящей трубе насоса охлаждающей жидкости

Контроллер 2110

1 – программируемое постоянное запоминающее устройство (ППЗУ)

Контроллер (рис. Схема системы впрыска топлива) (электронный блок управления), расположенный под консолью панели приборов, является управляющим центром системы впрыска топлива. Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и на эксплуатационные показатели автомобиля.

В контроллер поступает следующая информация:

о положении и частоте вращения коленчатого вала;
о массовом расходе воздуха двигателем;
о температуре охлаждающей жидкости;
о положении дроссельной заслонки;
о содержании кислорода в отработавших газах (в системе с обратной связью);
о наличии детонации в двигателе;
о напряжении в бортовой сети автомобиля;
о скорости автомобиля;
о положении распределительного вала (в системе с последовательным распределенным впрыском топлива);
о запросе на включение кондиционера (если он установлен на автомобиле).

На основе полученной информации контроллер управляет следующими системами и приборами:

топливоподачей (форсунками и электробензонасосом);
системой зажигания;
регулятором холостого хода;
адсорбером системы улавливания паров бензина (если эта система есть на автомобиле);
вентилятором системы охлаждения двигателя;
муфтой компрессора кондиционера (если он есть на автомобиле);
системой диагностики.

Контроллер включает выходные цепи (форсунки, различные реле и т.д.) путем замыкания их на «массу» через выходные транзисторы контроллера. Единственное исключение – цепь реле топливного насоса. Только на обмотку этого реле контроллер подает напряжение +12 В.

Контроллер имеет встроенную систему диагностики. Он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу «CHECK ENGINE». Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Память контроллера.

В контроллере имеется три вида памяти: оперативное запоминающее устройство (ОЗУ), однократно программируемое постоянное запоминающее устройство (ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ).

Оперативное запоминающее устройство – это «блокнот» контроллера. Микропроцессор контроллера использует его для временного хранения измеряемых параметров для расчетов и для промежуточной информации. Микропроцессор может по мере необходимости вносить в него данные или считывать их.

Неисправности ЭБУ двигателя

Проблемы с блоком обычно принято делить на два типа:

Неудачное расположение ЭБУ на Ладе Калине часто приводило к попаданию в него тосола

Частые причины выхода из строя ЭБУ

В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

Сгоревший транзистор на контроллере Автэл М73

Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.

Признаки возможных проблем с ЭБУ

Слабых мест у блока двигателя достаточно, но также часто бывает, что проблема не в самом ЭБУ. Здесь поможет комплексная диагностика машины и проверка опытным автоэлектриком.

Что может указывать на неисправность блока двигателя:

Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

Дроссельная заслонка

Две неприятные ошибки – 0122 и 0123 бортовой компьютер выдает, когда есть неполадки датчика дроссельной заслонки. Причем 0122 высветится, если у этого датчика уровень сигнала низкий, а 0123 – если высокий.

Как одно, так и другое, естественно, не есть хорошо. Особенно если показания бортового компьютера сопровождаются повышенными оборотами на холостом ходу, рывками на малых оборотах и провалами. В таком случае замена датчика не всегда помогает.

Датчик положения дроссельной заслонки

Если выдаются коды 0122, 0123, проверьте обязательно сигнальный и питающий провода на обрыв, а также обратите внимание – нет ли подсоса через кольца форсунок. Помните: главные враги ДПЗД — это мытье двигателя а также завод-изготовитель, поскольку брака здесь выдают очень много

Холостой ход

Код 0505 указывает на неисправности регулятора холостого хода. Причем 0505 чаще всего «выдается», когда запуск двигателя осуществляется при нажатой педали газе. Этим зачастую страдают водители, пересевшие с карбюраторного ВАЗ 2110 на инжекторный.

Однако 0505 возникает также в том случае, если неисправны модуль зажигания, свечи, есть обрывы проводов или обороты двигателя не те, которые задает регулятор ХХ.

Регулятор холостого хода

Если вы отмечаете хлопки в глушитель, то это может свидетельствовать также о смещении зубчатого венца коленвала. Код 0505 может высвечивать как один, так и с 0300 (пропуски в цилиндрах).

Блок управления двигателя: устройство, неисправности и диагностика

Одним из важнейших элементов практически всех современных двигателей является электронный блок управления. Это название довольно длинное, так что его сокращают до ЭБУ двигателя. Блок имеет сложное устройство, а его производством занимается ограниченное число фирм. По факту, они же владеют патентами и ограничивают деятельность других фирм, но это уже другой вопрос. Грамотному автолюбителю стоит разбираться в том, что представляет собой ЭБУ двигателя, какое место в структуре автомобильных систем он занимает, какие элементы ему подконтрольны и по каким причинам он может выйти из строя. Обо всем этом – в материале Avto.pro.

3 Оборудование для проверки блока управления

Диагностика и ремонт ЭБУ – дело отнюдь не сложное. Однако, как и в каждом деле, стоит всегда быть подготовленным. В случае с проверкой “мозгов” нам будет достаточно приобрести недорогие приборы. Они помогут выполнить всю работу самостоятельно. Первое, что необходимо иметь каждому водителю – это осциллограф. Данное устройство дает нужную информацию о работе всех систем автомобиля.

Полученные данные выводятся в численном или графическом виде. С помощью осциллографа мы можем сравнить имеющиеся цифры со стандартными показателями. Стоимость прибора – в районе 2–5 тыс. рублей

Еще одно важное устройство – это мотор-тестер. Он предназначен специально для определения показателей электронных систем двигателя

С его помощью можно получить информацию о падении оборотов при выключении цилиндров и разряжении в коллекторе впуска. Цена прибора колеблется в пределах 3 тыс. рублей.

Где стоит блок управления двигателем

В автомобилях вплоть до 90-х годов выпуска наиболее рациональным местом расположения блока управления двигателем считалось пространство в салоне автомобиля возле левой либо правой передней стойки в области ног пассажира или водителя. Прежде всего, считалось, что это наиболее защищенные места с точки зрения механических повреждений и проникновения влаги.

Видео — перенос ЭБУ на Калине:

С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими соображениями:

под капотом легче производить поиск неисправностей электрических соединений;
все коммуникации с датчиками двигателя и исполнительными механизмами становятся короче, следовательно, надежнее;
ЭБУ стали более надежно защищаться от влаги с помощью специальных герметиков.

В случае отсутствия справочников найти электронный блок управления двигателя нетрудно, двигаясь по большому жгуту проводов системы управления двигателем. Он обычно представляет небольшой электронный блок в металлическом кожухе с одним или несколькими разъемами в торцевой части.

Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, которые необходимо удалять. Плата, как правило, содержит небольшое количество компонентов.

Схема

p, blockquote 15,0,0,0,0 —>

Принципиальная электрическая схема самого блока управления двигателем является производственной тайной, и найти ее даже для отечественных автомобилей очень проблематично.

p, blockquote 16,0,0,0,0 —>

Поэтому ремонт ЭБУ производят только профессиональные электронщики высокого уровня. Обычно в блоках управления выходят из строя транзисторы управления впрыском и зажиганием, стабилизаторы опорных напряжений, слетает прошивка.

p, blockquote 17,0,1,0,0 —>

Специалисты, занимающиеся чип-тюнингом, иногда специально изменяют программную прошивку с целью увеличения приемистости двигателя либо уменьшения потребления топлива.

p, blockquote 18,0,0,0,0 —> adsp-pro-2 —>

Видео — прошивка ЭБУ М74:

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Для проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему можно найти в руководствах по эксплуатации и ремонту автомобилей, программно-технических комплексах типа AUTODATA и TOLERANCE.

p, blockquote 21,0,0,0,0 —>

Для примера рассмотрим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Не углубляясь в схему, можно увидеть, что в качестве датчиков ЭБУ использует сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

p, blockquote 24,0,0,0,0 —>

Сигнал, приходящий с датчика распредвала имеет форму:

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

В качестве исполнительных механизмов ЭБУ управляет сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

ЭБУ связан с иммобилайзером, приборной панелью.

p, blockquote 29,0,0,0,0 —>

Для того, чтобы проверить электрические соединения узлов схемы с электронным блоком управления двигателем необходимо знать расположение выводов контактов (распиновку), которая также приводится в справочниках:

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Авто Мечты Автомобильная электроника, чип тюнинг, ремонт ЭБУ.

Автомобили ВАЗ Калина, на которых конструктивное расположение блока управления двигателем выполнено под радиатором отопителя салона. Наиболее частая неисправность блоков — это течь отопителя салона в том месте, где установлен ЭБУ двигателем. Результатом этого не очень удачного конструктивного решения может быть полный выход из строя блока управления. На практике попадание антифриза в ЭБУ вызывает окисление контактов и выводов микросхем, что проявляется в невозможности запуска двигателя, проблемы с иммобилайзером, если машина завелась, то двигатель начинает троить и т.д.

Другие наиболее часто встречающиеся неисправности электронных блоков управления VS 5.1, Январь, Bosch, M73, M75 автомобилей ВАЗ семейства 2110, 2114, Калина, Приора связаны с выходом из строя силовых MOSFET ключей управления катушками зажигания, драйвера K-линии, микросхемы драйвера форсунок.

Основные признаки неисправного ЭБУ автомобилей ВАЗ:

отсутствие искры в одном или нескольких цилиндрах;
нет управления одной или несколькими форсунками;
отсутствует управление реле бензонасоса;
отсутствует управление регулятором холостого хода (РХХ);
автомобиль не выходит на диагностику;
при включении зажигания стартер не работает, бензонасос не качает;
ошибка контрольной суммы программы управления.

Разумеется, при любых неисправностях такого характера нужно полагать, что ЭБУ работоспособен и проверить в первую очередь предохранители, электропроводку, реле, датчики, форсунки, катушки зажигания, модуль зажигания и т.п. Вероятнее всего причина будет не в ЭБУ и он исправен. Но если все варианты исчерпаны — обращайтесь к нам, мы качественно и с гарантией выполним ремонт электронных блоков управления.

Компьютерная диагностика ЭСУД Bosch M7.9.7 в таком случае может показывать следующие ошибки:

Р0201, Р0202, Р0203, Р0204 — Обрыв цепи управления форсункой 1, 2, 3, 4-го цилиндра;
Р0261, Р0264, Р0267, Р0270 — Замыкание на массу цепи управления форсункой 1,2,3, 4-го цилиндра;
Р0262, Р0265, Р0268, Р0271 — Замыкание на источник питания цепи управления форсункой 1,2,3, 4-го цилиндра;
Р0336 — Датчик положения коленчатого вала — выход сигнала за допустимые пределы;
Р1135 — Цепь нагревателя датчика кислорода до нейтрализатора: обрыв, замыкание на массу или на +12В;
P1501, P1502, Р1541 — Цепь управления реле бензонасоса;
P0342, P0343 — Датчик положения распредвала — низкий или высокий уровень напряжения.

Компьютерная диагностика ЭСУД Bosch ME17.9.7 в таком случае может показывать следующие ошибки:

P0201,P0202,P0203,P0204 — Проверка обрыва цепи управления форсунками;
P0261 — Проверка КЗ цепи управления форсункой на «землю»;
P0136,P0137,P0138 — Датчик кислорода диагностический. Напряжение меньше нижнего порогового значения или больше верхнего порогового значения;
P0300-P0304 — Количество пропусков воспламенения в цилиндрах 1-4 больше порогового значения;
Р0351,Р0352 — Катушки зажигания. Ток первичной цепи меньше или больше порогового значения;
P0627,P0628,P0629 — Реле бензонасоса. Проверка обрыва цепи;
P1578 — Привод дроссельной заслонки. Значение адаптации вне допустимого диапазона;
Р1545 — Привод дроссельной заслонки. Отклонение действительного положения дроссельной заслонки от желаемого больше порогового значения;
P2103,P2102,P2100 — Привод дроссельной заслонки. Проверка КЗ цепи на бортсеть, «землю» и обрыв цепи;

Редкая неисправность, но также встречается на ЭБУ Январь 7.2/7.2+, M73 автомобилей ВАЗ семейства 2110, 2114, Калина, Приора. Проявляется в том, что автомобиль внезапно глохнет на полном ходу через некоторое время работы. В результате проверки всех исполнительных механизмов, реле, иммобилизатора ничего подозрительного найти не удается. В таких непонятных ситуациях, причину помогает определить замена ЭБУ на заведомо исправный. Как правило ЭБУ с такими неисправностями мы успешно можем восстановить!

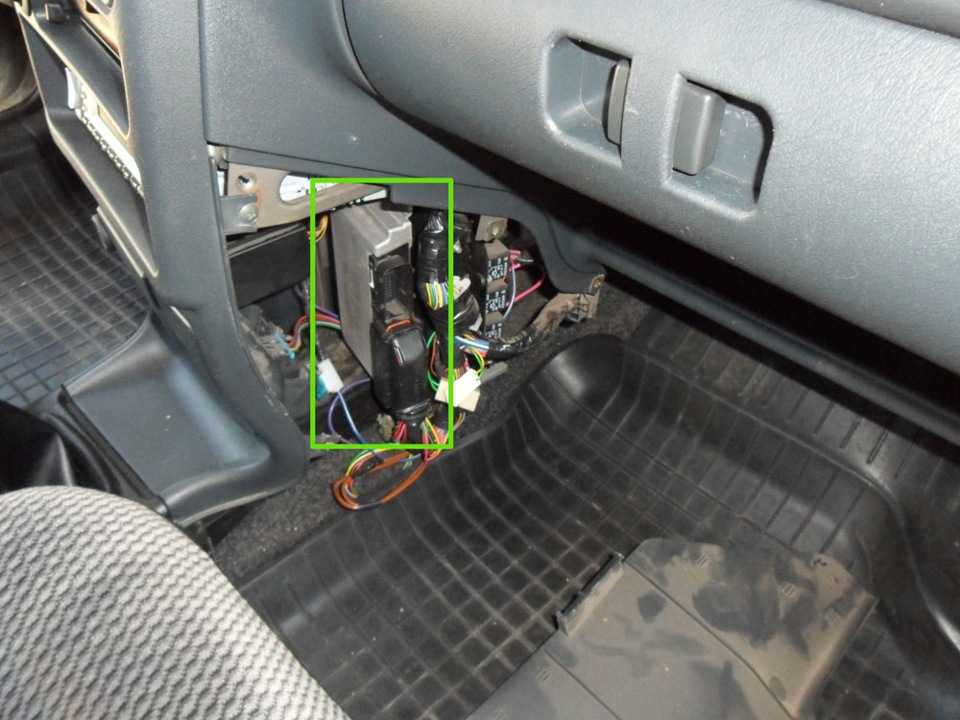

Где находится ЭБУ ВАЗ 2114?

Расположен блок в торпеде, непосредственно под приборкой. Чтобы провести замену или демонтаж, нужно выкрутить саморезы и извлечь панель с бока, со стороны пассажирского места. Через образовавшееся отверстие можно рассмотреть корпус ЭБУ – он установлен внутри стального фиксатора.

Для снятия электронного блока управления нужно выкрутить болт и аккуратно вытянуть корпус, взявшись за фиксатор. Само собой, необходимо отключать питание от бортовой сети, в противном случае можно вывести из строя дорогостоящую аппаратуру. Короткое замыкание – это враг любого электроприбора, поэтому будьте аккуратны. Желательно даже не просто снимать массу с аккумулятора, но и плюсовой провод тоже отключать.

Принцип работы блока управления двигателем

При использовании данного устройства производится оптимизация важнейших параметров:

потребление топлива;
расход машинного масла;
характеристики мощности;
крутящий момент, влияющий на разгон автомобиля;
количество отравляющих компонентов, находящихся в выхлопных газах.

Датчики посылают информацию на контроллер в виде цифровых сигналов. Контрольный и функциональный модули вычисления, входящие в программное обеспечение, анализируют сигналы датчиков и корректируют работу исполнительных устройств. Выходные сигналы в процессе корректировок могут даже привести дизельный двигатель к полной остановке.

Объединение всех блоков управления в общую систему производится при помощи специальной шины.

Основные виды компьютерной диагностики

Адаптер, подключаемый к бортовой компьютерной системе и вашему ноутбуку (или планшету), позволяет проводить следующие виды диагностических работ:

оценка технического состояния двигателя. Она позволит выяснить, по какой причине силовой агрегат вдруг теряет исходную мощность, а также поможет разобраться, почему увеличивается расход топлива, возникают проблемы с запуском мотора;
диагностика подвески, которая просто необходима, если возникают проблемы с маневренностью авто, неравномерно изнашивается резина, появляются посторонние звуки в процессе езды;
проверка состояния автоматической коробки передач. Данная функция вам не потребуется, так как ВАЗ-2110 оснащается «механикой». Однако для диагностики других машин она имеет огромное значение.

Видео «Отсутствие искры и перегорание предохранителя — ремонтируем ЭБУ»

Как быть, если отсутствует искра, при этом постоянно перегорают предохранители — на видео ниже показан процесс ремонта управляющего контроллера в гаражных условиях (автор видео — канал Авто Практика).

Наткнулся на статью McSystem Собственно вот она ниже

В январе — о Январях. Снова и подробно о массах ЭСУД-ЭБУ

Одной из достаточно серьезных проблем, влияющих на стабильную работу двигателей под управлением ЭБУ Январь (7.2, 7.2+, М73, 7.9.7) является «проблема масс» контроллера ЭСУД. Причем дело не столько в плохих (или необжатых) контактах и их креплениях, сколько в достаточно некорректной разводке самого жгута ЭСУД. И решение — никак не в «протяжке модного кабеля (КГ-25 или 50)» к ЭБУ. Потому этот материал будет посвящен технически грамотному подходу к решению этой проблемы. Описанное ниже – своеобразная компиляция, или попытка «разжевать» уже не единожды опубликованное, в частности на ChipTuner.ru и донести читателям специфику решения этой проблемы. Наиболее полными и информативными оказались статьи И.Н. Скрыдлова, (aka Aktuator) «Про массы», «МАССА: НЕИССЯКАЕМЫЙ ИСТОЧНИК ГЛЮКОВ» «ЕЩЕ РАЗ ПРО МАССЫ» Олег Братков . Много лет назад прочитав и осмыслив написанное — реализовал на своей машинке. Полностью согласен с выводом автора (aka Aktuator): «Все заверения ОАО АВТОВАЗ об улучшении качества электрических соединений в выпускаемых, а/м гроша ломанного не стоят. Добиться штатной работы двигателя под управлением ЭСУД И 7.9.7 и Январь 7.2, можно в большинстве случаев только произведя дополнительные, и не акцептуемые изготовителем как гарантийные, работы по изменению электрической схемы автомобиля».

Итак, к теме! Классическая ЭСУД 21124 с ЭБУ Январь 7.2(+) или М7.9.7 Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 21124. 21124-1411020-30, 21124-1411020-31,32

Рис.1 ЭСУД 21124 Январь 7.2, М7.9.7 Замеченные, часто описываемые и характерные проблемы – нестабильный ХХ, подвисания оборотов, «передергивание» двигателя при старте и работе вентилятора охлаждения, необоснованные скачки электрических параметров ЭСУД при диагностике. И это далеко не весь перечень. А вся проблема в довольно некорректной разводке масс жгута, причем не по отношению к кузову, а к ЭБУ. Потому в этой статье Вы не увидите рекомендаций по затяжке «шлангов» дополнительной массы к ЭБУ, ввиду ее полной бесполезности. Это не новомодная «размассовка», или «разминусовка»… Не надейтесь!

Основная мысль, озвученная авторами – неверная в корне разводка силовых линий ЭБУ и вентилятора и слаботочных масс датчиков. Рис. 1, 2

Рис.2 Соединения масс ЭСУД. S6, S7, S8

Датчики должны быть соединены с шиной масс платы ЭБУ, и не иметь контакта с кузовом! В цепи масс датчиков не должно быть протекания импульсных и постоянных токов ЭБУ и ИМ. А уже ЭБУ надежно соединяется с кузовом. Обоснование – устранить влияние токов ЭБУ (импульсных и постоянных) и тока вентилятора на достоверность показаний датчиков. Классический подход с системах сбора и обработки данных! Но не у конструкторов АвтоВАЗа, как обычно… Теперь по порядку

Рис.3 Массы по АвтоВАЗовски, или как не нужно делать

1. Массы ЭБУ сведены в три скрутки-обжимки S6, S7,S8 которые объединены между собой и уже с них сделаны ДВА отвода на шпильки кузова В3, В4. 2. К S6 подведен коммутируемый минус вентилятора с номинальным током 12А, а в пике при старте — все 20А ! ! ! Что само по себе ужасно! 3. Все это подключено (привинчено) к кронштейну ЭБУ, который в свою очередь очень хлипко соединен с кузовом. ЭСУД двигателя состоит из датчиков и Исполнительных Механизмов (ИМ). Датчики можно смело подразделить на аналоговые и дискретные. Аналоговые – ДМРВ, ДПДЗ, ДТОЖ, ДД. Выходной сигнал этих датчиков — напряжение в определенном небольшом диапазоне, обычно 0 – 5В. Для этой группы любые (даже малые) помехи оказывают серьезное влияние на результат. Дискретные – ДК (в некотором приближении), ДФ, ДС (Датчик Скорости) – менее критичны к помехам, т.к. выходной сигнал имеет два фиксированных уровня высокий и низкий, а промежуточные уровни не интересны для ЭБУ. Исполнительные механизмы – катушки зажигания, форсунки, клапан адсорбера, подогрев ДК, РХХ, реле и др источники больших импульсных и постоянных токов по минусовой (массовой) шине ЭБУ. Чтобы понять, что же «начудили» разработчики — рассмотрим схему на рис.3 — это фрагмент основной схемы ЭСУД в развернутом виде. Сразу бросается в глаза — массы наиболее чувствительных и ответственных датчиков ДМРВ и ДТОЖ заведены на скрутки, хотя для них есть отдельные выводы 36 и 35 соответственно. Зачем? Тишина в ответ! S6-S7-S8 соединены перемычками, что еще более ухудшает ситуацию.
