Как определить что стучит рулевая рейка

Неисправности рулевого управления, способы их обнаружения и устранения

Рулевое управление должно обеспечить надежное и легкое управление автомобилем на любых участках пути. При этом все детали рулевого управления должны быть зашплинтованы и смазаны, соединения системы гидроусилителя должны быть герметичны, а люфт рулевого колеса — в пределах нормы. Однако в пути, в рулевом управлении могут возникнуть неисправности, которые создают угрозу безопасности движения автомобиля, затрудняют его управление.
Основными неисправностями рулевого управления могут быть:
1. Увеличенный люфт рулевого колеса.
2. Заедание руля или тугое вращение.
3. Износ деталей рулевого управления.
4. Отказ в работе гидроусилителя руля.
Если автомобиль в движении плохо держит дорогу, трудно управляем, а на месте при большом повороте руля передние колеса не поворачиваются, значит, увеличен люфт рулевого колеса.
Причинами этой неисправности бывают:
а) ослабление креплений картера рулевого механизма, рулевой сошки, крышки нижнего подшипника червяка рулевого механизма, поворотных рычагов, подшипников передних колес;
б) износ шарниров рулевых тяг, роликовых подшипников червяка, подшипников ступиц передних колес, втулок, шкворней поворотных кулаков, циркулирующих шариков и шариковой гайки рулевого механизма с гидравлическим приводом, карданной передачи этого привода либо поломка амортизационных пружин наконечников тяг и увеличение зазора между роликом и червяком.
Заедание руля (тугое вращение) характеризуется трудным поворачиванием руля как на месте, так и при движении автомобиля.
Эта неисправность возникает, как правило, по следующим причинам:
а) чрезмерно затянуты или повреждены подшипники червяка;
б) заедает вал рулевой сошки или червяка, шкворней поворотных цапф, ролика с червяком в зацеплении;
в) неправильно отрегулирован рулевой механизм;
г) погнуты рулевые тяги;
д) на поверхностях ролика и червяка имеются задиры либо в картер механизма руля попадают посторонние предметы;
е) недостаточна смазка в картере рулевого механизма;
ж) отсутствует воздух в камерах передних колес.
Износ деталей рулевого управления возникает из-за несвоевременной и плохой смазки рулевого управления, движения на повышенных скоростях по плохим дорогам, частых поворотов колес, когда автомобиль стоит.
Неисправности гидроусилителя руля:
а) нет усиления при поворотах или оно недостаточное и неравномерное;
б) шум и стук при работе насоса.
Возможные причины: попадание воздуха в систему, неисправный силовой цилиндр и насос, заедание золотника клапана управления, ослабление ремней привода насоса, ненормальный уровень масла в бачке насоса, повышенный износ либо заедание деталей насоса.
Чтобы проверить величину люфта руля, лучше всего пользоваться люфтомером. Как это делается? Управляемые колеса установить в положение, соответствующее движению по прямой, люфтомер закрепить на кожухе колонки, а его стрелку на ободе. Руль поворачивать влево (выбирая свободный ход) до начала увеличения сопротивления дальнейшему поворачиванию и в этом положении установить «нуль» шкалы против стрелки. После этого руль поворачивать вправо на величину свободного хода. Шкала люфтомера покажет величину свободного хода рулевого колеса.

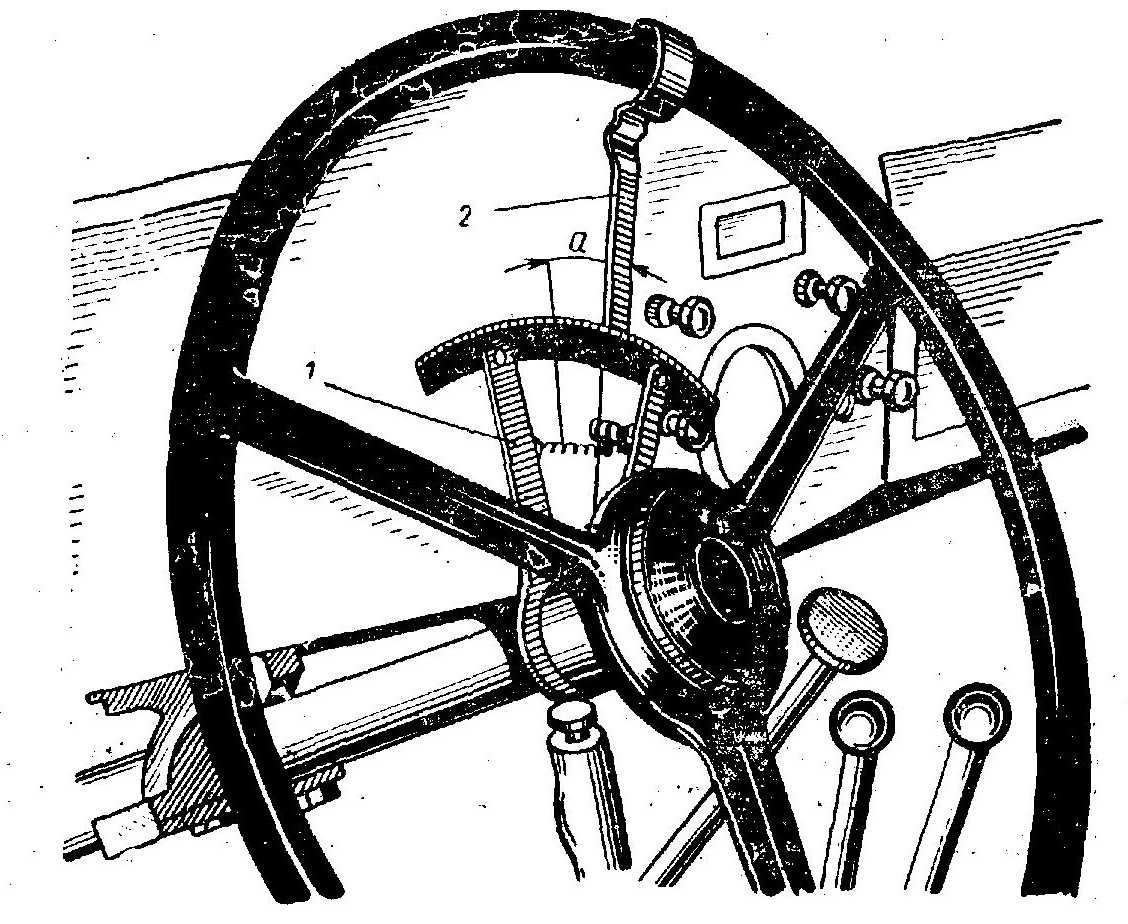

Проверка люфта рулевого колеса автомобиля с помощью люфтомера:
1 — люфтомер; 2 — стрелка; а — величина люфта
Допустимый люфт руля для каждой марки автомобиля должен быть в соответствии с данными таблицы.
Помните, что на автомобилях, где имеется гидроусилитель руля, проверку люфта нужно обязательно производить при работающем двигателе. Если в пути люфтомер отсутствует, то свободный ход руля можно определить замером длины дуги на его ободе. При превышении нормы люфта рулевого колеса следует проверить надежность крепления картера руля к раме, рулевого колеса на валу и при необходимости закрепить их. Обычно надежность крепления рулевого колеса на валу проверяют покачиванием его в направлении, перпендикулярном в плоскости вращения. При обнаружении качки следует туго затянуть гайку крепления рулевого колеса на валу.

Величины люфтов рулевого колеса

Марка автомобиля.

Допустимый люфт рулевого колеса, в градусах

Допустимый люфт рулевого колеса при измерении на ободе, в мм

«Запорожец», ЗАЗ-965А

10

35

«Москвич-407»

10

35

«Волга» М-21

15

40

ГАЗ-69, ГАЗ-69А

15

40

УАЗ-450Д

48

ГАЗ-51А, ГАЗ-53А

10

40

ГАЗ-бЗ

10

40

ГАЗ-66

10

40

ЗИЛ-150, ЗИЛ-164, ЗИЛ-157

15

36

ЗИЛ-130

15

36

Регулировка рулевой колонки ВАЗ

Главной частью автомобиля, отвечающей за безопасность на дороге, является рулевая колонка. Она отвечает за нужное направление движения машины, и от её работы во многом зависит ваша жизнь и безопасность участников движения.

Поэтому следует внимательно следить за исправным состоянием редуктора, рулевых наконечников, шлицевых соединений. В «классических» моделях автомобилей «ВАЗ» применяется червячный редуктор. При вращении руля в редукторе вращается так называемый червяк и передает вращение ролику, который, в свою очередь, поворачивает рычаг, связанный с рулевыми тягами. Со временем заводские регулировки в зацеплении пары «червяк – ролик» нарушаются, и рулевое управление становится легким.

Одновременно увеличивается свободный ход руля. Свободный ход, или люфт, – это когда руль вращается, но не воздействует на колеса. Это обычно приводит к тому, что для того, чтобы повернуть колеса, требуется больший угол или люфт поворота рулевого колеса. Это особенно неудобно при езде по прямой, так как автомобиль начинает «рыскать» по шоссе. Не следует упускать время при появлении этой неисправности. Если запустить эту «болезнь», то придется менять весь редуктор и никакая регулировка уже не поможет. А редуктор в сборе довольно дорогостоящая деталь. К тому же отрегулировать зазор между червяком и роликом совсем несложно в гаражных условиях.

Для регулировки следует поднять капот моторного отсека, снять защитный колпачок, который защищает регулировочные детали. Под колпачком вы увидите контрящую гайку и регулировочный винт. Возьмите ключ гаечный на 19, шлицевую отвертку (плоскую) и попросите кого-нибудь вам помочь.

Полезный совет Колеса у автомобиля должны быть установлены прямо.

Гаечным ключом отворачиваем на пол оборота гайку и отверткой вращаем винт.

При закручивании винта ролик будет прижиматься к червяку, и зазор уменьшится. В то время, пока вы будете заворачивать винт, ваш помощник будет покачивать руль и чувствовать, как уменьшается свободный ход. Он должен уменьшиться максимально, но руль должен вращаться легко. Как только вы добились нужного результата, то обязательно затяните контрящую гайку и опять проверьте люфт. Если люфт в норме и вращается руль легко, то проверните колеса до крайнего правого и левого положения. Не должно быть каких-то заеданий или заклиниваний. Не стоит чрезмерно уменьшать зазор, потому что возможны подклинивания рулевого управления, особенно в крайних положениях, что очень опасно в движении при прохождении поворотов.

В том случае, если регулировка не помогла, следует поменять редуктор целиком. Другие регулировки или замена каких-то частей редуктора обычно приводят только к лишним расходам.

Ниже вы можете просмотреть видео о том, как отрегулировать рулевую колонку ВАЗ своими руками.

Как выбрать хорошие запчасти для рулевой системы?

Предположим, вы нашли проблему и хотите ее устранить. В этом случае вам потребуется приобрести наконечники, тяги или системы рулевого управления в сборе. Существуют десятки производителей, которые предлагают свои решения в этом случае. Но проблема в том, что большинство из них не достойны вашего внимания. Следует очень внимательно относиться к тому, что могут возникнуть самые разные трудности в процессе эксплуатации недорогих запчастей. При подборе стоит внимательно оценить несколько важных факторов и выбрать оптимальные детали.

Вот лишь некоторые особенности, которые стоит учитывать:

Лучше всего брать оригинальные запчасти, пусть это и самая дорогая опция. Тем не менее, оригиналы порой стоят неразумно больших денег. Это говорит о том, что стоит внимательнее относиться к поставщикам. Иногда оригинал можно купить в стороннем магазине в два раза дешевле, чем на официальном сервисе. Официалы зарабатывают на запчастях, это их основной бизнес. Но при покупке в простом магазине будьте очень внимательны и откажитесь от приобретения явных подделок. От них никакого преимущества вы точно не получите.

Если у вас современный автомобиль с технологичной системой рулевого управления, намного проще и удобнее будет обратиться к специалистам из проверенной станции и получить приятный быстрый ремонт с минимальными затратами времени и без рисков некачественной работы. Отечественные машины и бюджетные иномарки вполне можно ремонтировать в собственном гараже, если у вас есть яма и опыт в выполнении определенных работ. По инструкциям из первого попавшегося видео ничего сделать не получится, нужен опыт, не лишней будет помощь товарища с опытом в этом деле.

Главные минусы самостоятельного ремонта:

Менять тяги и наконечники рулевого управления не так просто, как может показаться с первого взгляда. Нужно понимать, что эта процедура очень ответственная, так что лучше обратиться на сервис, если у вас есть любые сомнения. Также в случае возникновения проблем уже в процессе ремонта вам будет непросто вызвать мастера в свой гараж, чтобы закончить сборку оборудования. Так что намного лучше выполнить работу сразу в хорошем сервисе. Но если у вас есть опыт и уверенность в своих силах, то получится сэкономить пару-тройку тысяч рублей без особых проблем.

Предлагаем посмотреть видео с процессом замены тяг и наконечников:

Неисправности рулевого управления

Неисправности рулевого управления вместе с неисправностями тормозной системы являются самыми серьезными неисправностями автомобиля. С широким применением на современных легковых автомобилях реечного рулевого механизма перечень неисправностей рулевого управления значительно сократился.

К неисправностям рулевого управления относятся:

  • износ передающей пары («шестерня-рейка»);
  • нарушение герметичности рулевого механизма;
  • износ или разрушение подшипника рулевого вала;
  • износ шарнира наконечника рулевой тяги.

Самой распространенной неисправностью рулевого управления является износ шарового шарнира наконечника рулевой тяги.

Отдельно необходимо остановиться на неисправностях усилителя рулевого управления. Различают следующие неисправности гидроусилителя руля:

  • износ подшипника вала насоса;
  • пробуксовка ремня привода насоса;
  • низкий уровень рабочей жидкости в бачке;
  • засорение элементов привода (фильтрующего элемента, клапана насоса и др.);
  • ослабление крепления или повреждение шлангов.

Основными причинами неисправностей рулевого управления являются:

  • низкое качество дорог;
  • нарушение правил эксплуатации (изменение периодичности обслуживания, применение некачественной рабочей жидкости и комплектующих);
  • неквалифицированное проведение работ по техническому обслуживанию и ремонту системы;
  • предельный срок службы системы.

Причиной неисправностей рулевого управления могут также стать различные отклонения от рабочих характеристик колес (давление в шинах, балансировка, степень износа шин, износ ступичного подшипника).

О наступающей неисправности рулевого управления свидетельствуют, как правило, различные внешние признаки, основными из которых являются:

  • стуки в рулевом управлении;
  • биение на рулевом колесе;
  • увеличенный люфт рулевого колеса;
  • тугое вращение рулевого колеса;
  • шум в усилителе рулевого управления;
  • подтекание рабочей жидкости.

К сведению, люфтом называется холостое движение рулевого колеса, т.е. движение, при котором поворот не производится.

Несколько слов о подтекании рабочей жидкости. Подтекание рабочей жидкости в элементах рулевого управления происходит не так явно, как при неисправностях системы охлаждения – лужу под автомобилем вы не увидите. Установить подтекание можно при детальном осмотре системы, при этом неисправный элемент выглядит влажным, специалисты еще говорят – запотевшим.

Внешние признаки и соответствующие им неисправности рулевого управления

Признаки Неисправности
стуки в рулевом управлении
  • износ шарнира наконечника рулевой тяги;
  • ослабление крепления шаровой опоры
биение на рулевом колесе
  • износ шарнира наконечника рулевой тяги;
  • износ или разрушение подшипника рулевого вала;
  • отклонения от рабочих характеристик колеса
увеличенный люфт рулевого колеса
  • износ шарнира наконечника рулевой тяги;
  • износ передающей пары;
  • износ подшипника рулевого вала
тугое вращение рулевого колеса
  • нарушение угла установки колес;
  • пробуксовка ремня привода;
  • низкий уровень рабочей жидкости;
  • засорение элементов привода
шум в усилителе рулевого управления
  • износ подшипника вала насоса;
  • пробуксовка ремня привода;
  • низкий уровень рабочей жидкости
подтекание рабочей жидкости
  • нарушение герметичности рулевого механизма (износ пыльника рулевой тяги);
  • ослабление крепления или повреждение шлангов

Максимально допустимые суммарные люфты рулевого управления

Разберемся, что такое максимальное значение суммарного люфта рулевого управления. Данное понятие означает общий угол, отсчет которого начинается, когда руль находится в крайнем левом положении при повороте до крайнего правого положения.

Суть работы суммарного люфта рулевого управления станет понятнее, если рассмотреть конструкцию, а также функционирование систем управления.

Как появляется люфт с технической точки зрения? Передача рулевых тяг оборудована штоком. Он закреплен с малым зазором —1-2 мм. Сделано это для того, чтобы исключить сильное трение элементов зацепления системы, а значит, продлить срок их службы.

Зазор необходим, чтобы зацеп находился в определенном положении и не соприкасался с зубцами. Благодаря люфту автовладелец может точно управлять машиной, ощущать, когда происходит изменение направления движения авто. Люфт — это расстояние, которое должен пройти руль до того момента, как автомобиль начнет ехать влево или вправо.

Некоторые уверены, что люфт — это плохо и его нужно устранить. Такое мнение ошибочное, ведь данное явление обеспечивает нормальное управление машиной. Однако существует максимально допустимый люфт рулевого управления. Причем чем больше транспортное средство, тем больше люфт.

Чтобы определить максимальное значение суммарного люфта в рулевом управлении, необходимо выполнить следующие условия:

  • Расположить машину на ровном и твердом покрытии, выставить передние колеса в нейтральное положение.
  • Проверить, чтобы резина не была грязной или мокрой.
  • Произвести запуск мотора (когда проверяется функционирование усилителя привода).
  • Посмотреть, достаточно ли натянут приводной ремень насоса усилителя руля, и проверить уровень рабочей жидкости. Не должно быть отклонений от рекомендуемых производителем показателей.

Узнать максимальное значение суммарного люфта в рулевом управлении можно в Правилах дорожного движения. Кроме того, полученные данные не должны быть больше тех, что указаны в инструкции по эксплуатации вашего авто. Когда производитель не дает особые указания, свободный ход может быть таким:

  • Максимальный люфт рулевого управления на легковом автомобиле — 10°.
  • Максимальный люфт рулевого управления автобуса— 20°.
  • Максимальный люфт рулевого управления грузового автомобиля—25°.

Кроме того, люфт для конкретных моделей авто может отличаться. Например, если у вас ВАЗ-2106, 2107, 2110, 21213, максимальный люфт будет 5°. А если пассажирская «Газель 3302», максимальное значение будет равно 20° (для грузовой модели — 25°).

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг

Как выбрать хорошие запчасти для рулевой системы?

Предположим, вы нашли проблему и хотите ее устранить. В этом случае вам потребуется приобрести наконечники, тяги или системы рулевого управления в сборе. Существуют десятки производителей, которые предлагают свои решения в этом случае. Но проблема в том, что большинство из них не достойны вашего внимания. Следует очень внимательно относиться к тому, что могут возникнуть самые разные трудности в процессе эксплуатации недорогих запчастей. При подборе стоит внимательно оценить несколько важных факторов и выбрать оптимальные детали.

Вот лишь некоторые особенности, которые стоит учитывать:

бренд — не всегда известный бренд выпускает хорошие запчасти для вашего автомобиля, знаменитые фабрики также представлены на российском рынке в огромном количестве подделок;
цена — не может хорошая запчасть стоит в три раза дешевле оригинальной, важно отказаться от приобретения очень дешевых тяг и наконечников, так как это попросту небезопасно для вас;
внешний вид — осмотрите детали и убедитесь в том, что произведены они на хорошем промышленном оборудовании, обычно это можно увидеть по разным критериям, включая качество подготовки металла;
упаковка — большинство качественных автомобильных запчастей упакованы в запаянную пленку, а также в картонную коробку, отсутствие упаковки говорит о подделке или браке продукции;
поставщик — не покупайте комплектующие для вашего авто в непроверенных местах, это может быть очень опасно для вашего транспортного средства и стать причиной его явных проблем.

Лучше всего брать оригинальные запчасти, пусть это и самая дорогая опция. Тем не менее, оригиналы порой стоят неразумно больших денег. Это говорит о том, что стоит внимательнее относиться к поставщикам. Иногда оригинал можно купить в стороннем магазине в два раза дешевле, чем на официальном сервисе. Официалы зарабатывают на запчастях, это их основной бизнес. Но при покупке в простом магазине будьте очень внимательны и откажитесь от приобретения явных подделок. От них никакого преимущества вы точно не получите.

Признаки неисправности рулевой системы

Как определить исправность рулевых наконечников и всей рулевой системы? Есть определенный ряд признаков, помогающий выяснить, пригодна ли деталь к эксплуатации.

Первый признак изношенности элементов рулевой системы — слишком свободный поворот руля. Тугой ход руля поворотах — еще один признак неисправности системы. Характерные стуки в передней подвеске при поездке по некачественному дорожному покрытию, неровной дороге также могут свидетельствовать о поломке рулевых наконечников.

А если вы заметили, что машина отъезжает вбок при отпущеном руле — незамедлительно посетите автосалон для ремонта рулевой системы.

Процедура замены

Демонтировать старые рулевые тяги и установить новые можно по следующей инструкции:

На этом процедура не окончена. При любых вмешательствах в подвеску транспортного средства необходимо провести сход-развал. Здесь уже не получится обойтись без помощи автосервиса. Только после этого можете провести качественный тест драйв и проверить работу рулевых тяг. Убедитесь, что стук исчез, руль стал поворачиваться нормально, а отклонения от прямолинейной траектории движения больше не происходят.

Если посторонние шумы в подвеске остались, то проблема не в рулевых тягам. Чтобы сэкономить свои время и силы, рекомендуем направиться в специализированную СТО и точно выяснить, что является источником проблемы. Когда сломанная деталь будет найдена, тогда уже вам придется выбирать, делать ли ремонт самостоятельно или доверить работу автомеханикам.

Особенности замены наконечников рулевых тяг на Ладе Калине

Для начала приведу перечень инструментов, который понадобится для выполнения данного вида ремонта. Сразу скажу, что от руководства, которое написано «Третьим Римом» эта информация немного отличается, наверное они ошиблись. Вот что нужно:

  • Баллонный ключ
  • Домкрат
  • Рожковые ключи на 17 и 19
  • Плоскогубцы
  • Динамометрический ключ (при затяжке)
  • Монтировка и молоток (вместо съемника, если такового нет)

Для тех, кто любит все смотреть в живую, решил сделать видео ролик, где наглядно все показал:

А ниже будет представлен пошаговый фото отчет по проделанной работе, если вдруг видео не будет отображаться.

Сначала срываем болты крепления колеса и поднимаем машину домкратом, ту сторону, где собираемся ремонтировать. Затем снимаем колесо и обязательно наносим проникающую смазку на все резьбовые соединения наконечника: на палец и болт стяжки. Еще один момент, при выполнении процедуры с левой стороной, выворачиваем руль вправо до конца, соответственно при замене справа — выкручиваем до упора влево. Так удобнее будет работать.

Затем откручиваем стяжной болт, не обязательно до конца, главное, чтобы резьба стала свободнее. Находится этот болт в месте, которое показано на фото:

Затем выпрямляем шплинт нижний гайки наконечника, и плоскогубцами вынимаем его:

После чего можно откручивать гайку накидным ключом или рожковым:

Далее берем монтировку, если нет специального съемника, и вставляем ее между поворотным рычагом стойки и наконечником. Нажимаем посильнее, как бы стараясь приподнимать наконечник вверх и в это время молотком бьем по поворотному рычагу именно в том месте, где сидит палец. Более наглядно это показано на фотографии:

После нескольких сильных ударов молотка и под воздействие рычага от монтировки, рулевой наконечник должен выскочить из отверстия поворотного рычага, что и показано уже выше.

Затем берем за наконечник и поднимаем его вверх, тем самым окончательно освобождая:

Теперь можно его выкручивать из рулевой тяги

Обратите внимание, что крутить необходимо по часовой стрелке

У меня получилось 23,5 оборота слева и 21,5 оборот с правой стороны. У вас данные могут отличаться.

Результат проделанной работы получился следующий:

Теперь берем нужный в данном случае новый наконечник (правый и левый отличаются!) и закручиваем его против часовой стрелки с тем количеством оборотов, которое было при отворачивании.

Закручиваем на место стяжной болт, а вот гайку крепления наконечника к поворотному рычагу стоит затягивать с определенным моментом. В очередной раз мне пригодился мой динамометрический ключ Ombra, который довольно долго лежал без дела. Момент затяжки этого соединения должен быть в пределах от 27 до 33 Нм. Я завернул до 70 Нм по руководству от Третьего Рима, за что им «огромное спасибо», косяки на каждой странице в ихней книге! После чего пришлось ослаблять, когда проверил в других источниках.

Не забываем вставить контрящий шплинт в отверстие пальца и загнуть его края. Вот и вся замена, конечный результат которой показан на картинке ниже:

Источник

По каким признакам можно определить неисправность рулевых наконечников?

Основным из них является биение и ощутимая вибрация рулевого колеса. Это связано с тем, что элемент полностью исчерпал свой ресурс, находится в неисправном состоянии, и нуждается в замене. Однако, этот признак может указывать и на наличие других проблем с рулевым управлением или ходовой частью автомобиля. В случае возникновения подозрений относительно исправности детали, необходимо выполнить простое тестирование, проведение которого поможет подтвердить, либо опровергнуть их.

Признаки неисправности рулевых наконечников распознать довольно просто. Например, при движении начинает появляться характерный звук, больше похожий на стук. Зачастую он усиливается при вхождении в поворот, разгоне, резком торможении, езде по дороге с неудовлетворительным состоянием покрытия. Если же стук по прежнему продолжает присутствовать, при этом с каждым разом увеличивается его величина, необходимо немедленно провести диагностику рулевой системы автомобиля, в частности проверить наконечники, чтобы оценить степень износа их шарнирных соединений.

В завершении можно сказать следующее: поскольку деталь относится к расходным элементам транспортного средства, для поддержания его системы управления в исправном состоянии и обеспечения корректности работы, не следует дожидаться регламентного срока ее замены. Наконечник рулевой тяги выйдет из строя, чем создаст определенные проблемы.

Одной из самых важных частей рулевого механизма являются тяги и любые неполадки этих деталей могут спровоцировать отказ руля прямо во время движения и привести к серьезному ДТП. Состояние рулевых тяг нужно проверять регулярно, а при первых признаках неисправностей, выполнять замену или же ремонт деталей. Благодаря своевременной замене рулевых тяг можно предотвратить аварийную ситуацию на дороге.

Рулевые тяги передают усилие к поворотным рычагам от рулевого колеса, они также служат частью рулевой трапеции, которая определяет угол поворота колеса. Рулевые тяги представляют собой металлические стержни, которые достаточно сложно повредить, но можно согнуть, зацепив о какое-либо препятствие на дороге.

Неисправности рулевых тяг могут возникнуть из-за шарниров, шплинта, втулок, пыльника, чехла шарнира или же других деталей. Шарниры находятся на концах рулевых тяг, изнашивание вкладыша или поверхности пальца – наиболее частая причина поломки шарнира. Шплинт служит для фиксации корончатой гайки, неправильный монтаж которой может стать причиной потери управления автомобиля. В том случае, если порвался пыльник, или же сместился чехол, шарнир очень быстро загрязняется, что приводит к быстрому износу. Втулка может быть повреждена от коррозии, или по причине поездок по плохим участкам дороги.

Своевременно определить неисправность поможет внимательное отношение к тому, как автомобиль ведет себя на дороге, свободный ход руля или же появление посторонних звуков – первые признаки неполадок шарниров. Если автомобиль отклоняется от выбранной линии движения, это говорит об износе наконечников. Большинство рулевых тяг не подлежат ремонту, только их замена обеспечит полную гарантию и уверенность в автомобиле.

Провести диагностику и ремонт автомобиля в Твери можно в автосервисе «Колесо .69» наши квалифицированные специалисты выполнят всю работу качественно и в указанный срок. Современное оборудование позволяет быстро и точно провести диагностику и ремонт любой сложности.

За поворот передних колес автомобиля отвечает рейка либо редукторный механизм. Агрегат одновременно передает усилие обоим поворотным кулакам посредством тяг с шарнирами на концах. Эти 2 детали являются слабым звеном системы управления – срок службы составляет 20–80 тыс. км в зависимости от марки машины и условий эксплуатации. Автолюбителям стоит научиться вовремя различать признаки неисправности рулевых наконечников, поскольку их техническое состояние напрямую связано с безопасностью пассажиров.

Диагностика

Вначале нужно убедиться в самом наличии проблемы. Для этого необходимо выключить двигатель, предварительно поставив машину на смотровую яму. Затем нужно несколько раз повернуть руль до упора в одну сторону и другую.

При этом чтобы определить неисправность необходимо как минимум два человека. Один будет поворачивать руль, другой оценивать работу рейки снизу. Это позволит проверить наличие зазоров в шарнирах. Если стук остался даже после отсоединения тяг и рычагов, узел придётся заменить.

Причин, почему стучит рулевая рейка, может быть множество. Поэтому огромную роль в ремонте играет диагностика. Чаще всего стучат рулевые наконечники и тяги. Главным признаком порванного наконечника является повреждённый пыльник. Именно из-за этого шаровое соединение приходит в негодность. Диагностировать поломку тяги гораздо сложнее.

Это интересно: Замена тормозной жидкости: сколько лить, как часто менять

К сожалению, убедиться в том, что стучит рулевая рейка именно из-за тяги сложно, ведь если машина была куплена с пробегом, то предыдущий владелец вполне мог заменить порвавшуюся запчасть, не утрудив себя более серьёзным ремонтом.

Важно! Чтобы понять, что рулевая рейка стучит именно из-за тяги, необходимо снять пыльник и проверить тягу на предмет люфтов

В большинстве случаев причиной того, что стучит рулевая рейка, является втулка. Это деталь под номером 7 на рисунке. Она не имеет жёсткой фиксации и подталкивается вперёд пружиной, которая регулируется болтом с контргайкой.

Важно! В большинстве сервисных центров вместо того чтобы заменить исключительно втулку, предлагают установить новый узел. Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте

Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи

Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте. Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
