Как снять подрулевой переключатель рено сандеро

Видео: Как Снять Подрулевой Переключатель Renault Логан

и, соответственно, начальные навыки в этой области.

Ремонт неисправного выключателя левой рулевой колонки происходит в несколько этапов:

сначала вам нужно выключить автомобиль, поскольку все работает от бортовой сети, и вам приходится иметь дело с бортовой электроникой, это предостережение поможет избежать форс-мажорных обстоятельств;
дополнительно демонтировать крышку рулевой колонки с помощью отвертки, эта процедура выполняется для облегчения доступа к ремонтной детали и ее последующей замены;
затем, используя отвертку, нужно открутить и вынуть саму заготовку из ее обычного места с помощью проводки. Также есть зажим на самом элементе, удерживая его, вы можете вытащить элемент из его обычного места.

Чтобы определить неисправность в логане, желательно использовать тестер и проверить проводку. Также для проверки механических повреждений необходимо разобрать пластиковые детали корпуса, для этого вам понадобятся:

С помощью отвертки Torx T10 ослабьте два крепежных винта корпуса

Затем осторожно отсоедините пластиковые защелки, расположенные по бокам корпуса. Механизм переключения прикреплен к корпусу пружинным штифтом с помощью двух канавок

Чтобы снять ручку переключения передач, отсоедините монтажные данные и отсоедините механизм. При отсоединении клеммной колодки необходимо освободить провода, идущие к выключателю. Общее количество этих замков составляет 5. Левый переключатель дополнительно оснащен сигнальной кнопкой. Чтобы удалить его, нажмите одну из двух канавок и осторожно потяните кнопку влево. Затем снимите ползунок освещения с помощью зажима или вручную (будьте осторожны, так как этот элемент довольно хрупкий). Что касается самой левой части, это так называемый штифт с проводами, который также необходимо удалить после всех манипуляций.

С помощью тестера необходимо обнаружить обрыв цепи или другую неисправность, а с помощью паяльника устранить ее, тем самым приведя заготовку в рабочее состояние, не заменяя ее.

Подвести итог

В результате процесс ремонта и замены не займет много времени, если имеется достаточная квалификация для выполнения ремонтных работ. Самое простое. заменить неисправную часть логана рабочим элементом. Однако процесс самовосстановительных работ сэкономит владельцу финансовые ресурсы.

Источник

Ручной режим как объективная необходимость

Если абстрагироваться от вопросов разгонной динамики и повышения производительности, то существует и более практичное применение конструкции подрулевых переключателей. Экперт в вопросах создания грузовых автомобилей Стивен Элмер прокомментировал это так: «При буксировке тяжёлого прицепа, особенно на затяжных спусках или подъёмах, может возникнуть необходимость выполнения переключений, при этом для сохранения контроля за поведением автомобиля желательно не отрывать руки от руля».

При управлении внедорожниками или кроссоверами, оснащенными подрулевыми переключателями, например, Jeep Grand Cherokee или Subaru Outback, водители могут использовать переключатели быстрой смены передач при приближении к холму, чтобы поддерживать постоянное ускорение. Верно и обратное: они могут вручную затормозить автомобиль при затяжном спуске или приближении к затору. Автоматика не может видеть холмы и анализировать предстоящую ситуацию, поэтому изменение передач в ожидании подъёма или спуска позволит более эффективно использовать ресурсы автомобиля.

Хеушле поясняет, что торможение двигателем, которое возможно только в ручном режиме, не повредит дорогостоящую трансмиссию. «Мы готовы, в соответствии с потребностями клиентов, оснащать автомобили такими переключателями», сказал он. «При этом автоматика не позволит вам перейти на пониженную передачу, когда обороты двигателя близки к максимальнам». Он добавил, что SRT и ZF проводят много испытаний, чтобы гарантировать, что трансмиссии могут справиться с жесткими условиями повседневной эксплуатации.

«Тесты на выносливость осуществляются именно в ручном режиме, что позволяет нам гарантировать высокий ресурс узлов и агрегатов». Конструктор рассказал, как проходят эти испытания и каким нагрузкам подвергаются наиболее ответственные элементы. «Мы выполняем 50 проходов по полосе с самыми жесткими шинами, а затем 50 с радиальными, обладающими пониженным сопротивлением качению, обе команды двигаются настолько агрессивно, насколько это возможно».

Стоит отметить, что до недавнего времени лепестковые переключатели были прерогативой автоматических трансмиссий, однако в этом году широкой общественности конструкторы Master Shift представили разработку в области механических КПП. В автомобиле при этом сохранена педаль сцепления, а вот управление выбором ступени осуществляется подрулевыми электрифицированными переключателями.

Ещё один пример целесообразности автоматизации процесса переключения передач – движение по заснеженной дороге. Большая часть автоматики позволит машине стартовать на второй передаче, а не на первой, что ограничит количество крутящего момента, передаваемого на ведущие колеса, а также поможет предотвратить проскальзывание колес или потерю сцепления на снегу.

Большинство автомобилей может быть оснащено режимом движения по неоднородному покрытию, который автоматически делает то же самое, но подрулевые переключатели позволят водителю самому контролировать процесс. По словам Хейшле, переключатели — это «когда ты хочешь контролировать ситуацию. Вождение автомобиля – трудоёмкий процесс, автоматизация которого позволяет достичь наилучших результатов, однако, современный уровень технологий пока не позволяет полностью предусмотреть все возможные ситуации». И эти ситуации, как правило, связаны с предпочтениями водителя.

Так что, если вы не удовлетворены работой АКПП, сделайте всё самостоятельно, не бойтесь взять на себя управление.

Указатели поворота Рено Логан, схема подключения

Автомобиль Рено Логан первого поколения оборудован указателями поворота в передних фарах, задних фонарях и повторителями на передних крыльях.

Описание схемы

Обозначения на схеме:
1 — Подача напряжения с плюсового вывода АКБ, через предохранитель F01 (60A) в монтажном блоке предохранителей и реле под капотом автомобиля.
2 — Подача напряжения с плюсового вывода АКБ, через предохранитель F06 (60A) в монтажном блоке предохранителей и реле под капотом автомобиля.
3 — Подача напряжения с плюсового вывода АКБ, через замок зажигания и предохранитель F01 (60A) в монтажном блоке предохранителей и реле под капотом автомобиля.

Указатели поворота включаются перемещением рычага правого подрулевого переключателя.

При этом замыкаются контакты замыкающие электрическую цепь включения указателей поворота либо на левый, либо на правый борт автомобиля.

Включить указатели поворота можно только после поворота ключа в замке зажигания. После чего напряжение с АКБ через замок зажигания и предохранитель F4 (10A) подается на коммутационный блок.

Электрическая цепь включения указателей поворота защищена предохранителями в монтажном блоке под капотом (предохранитель F01 (60A), F06 (60A) и в монтажном блоке в салоне автомобиля (предохранители F18 10A, F29 15A, F04 10A).

Примечания и дополнения

На автомобиле Рено Логан первого поколения в указателях поворота применяются различные лампы. В указатели поворота в передних фарах PY21W, в повторители поворотников на крыльях автомобиля WY5W (с белым рассеивателем), W5W (с оранжевым рассеивателем), в указатели поворота в задних фонарях P21W.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Renault Logan снять замена ремонт Подрулевые переключатели Рено Логан

Renault Logan > Оборудование и органы управления > Подрулевые переключатели Рено Логан

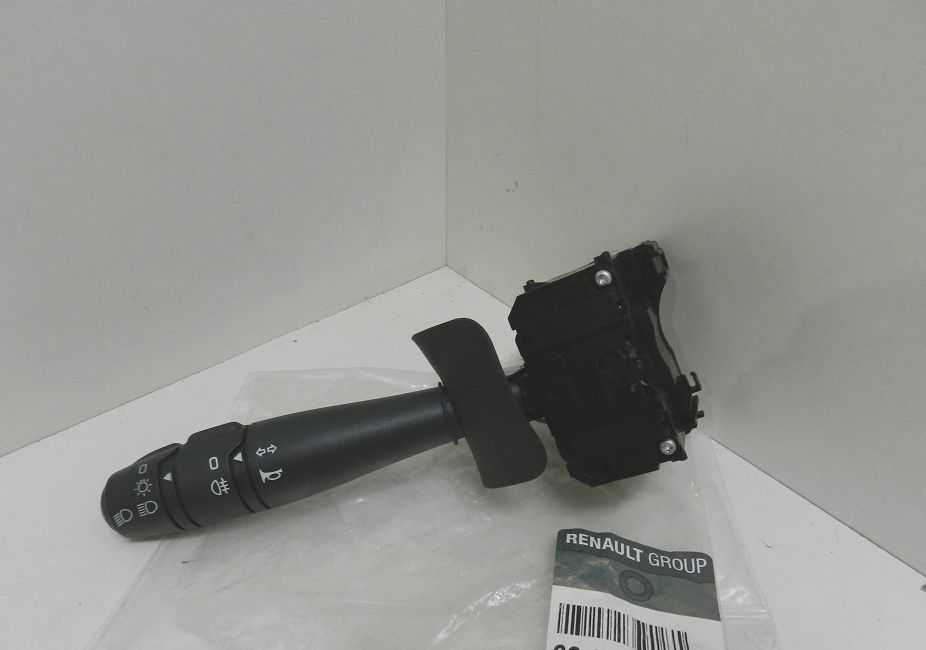

На левом комбинированном подрулевом переключателе установлены: – выключатель габаритного света; – переключатель света фар; – выключатель противотуманных фар; – выключатель заднего противотуманного фонаря; – выключатель указателей поворота; – выключатель звукового сигнала.
Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.

Положения рукоятки центрального выключателя освещения: 1 — наружное освещение выключено; 2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления;
3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала

При включенном наружном освещении и открытой водительской двери (независимо от положения ключа в замке зажигания) раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение. Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и переводим рычаг на себя еще больше, чем при кратковременном включении. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор. Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

Положения рукояток при включении противотуманных фар и заднего противотуманного фонаря Для включения противотуманных фар включаем габаритный свет, установив рукоятку на конце переключателя в положение «2», и поворачиваем вторую рукоятку в положение «A».

При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор. Для включения заднего противотуманного фонаря включаем габаритный свет, установив рукоятку на конце переключателя в положение «2» и поворачиваем вторую рукоятку в положение «B», при этом горят и противотуманные фары.

При включении заднего противотуманного фонаря в комбинации приборов загорается соответствующий сигнализатор. Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя.

Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора (при включенном зажигании). В верхнем положении рычага включен правый указатель поворота, в нижнем — левый.

При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются. Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. После отпускания рычаг автоматически возвращается в нейтральное положение.

Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дисплее бортового компьютера.

Правый подрулевой переключатель Рено Логан (стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера)

Очиститель и омыватель работают при включенном зажигании. Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений.

Режимы работы очистителя ветрового стекла сверху вниз: – очиститель выключен (исходное положение); – прерывистый режим работы очистителя; – постоянный режим работы очистителя с низкой скоростью; – постоянный режим работы очистителя с высокой скоростью.

Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается.

Для одновременной работы очистителя и омывателя ветрового стекла переводим правый подрулевой переключатель на себя и затем вниз — в один из трех режимов работы очистителя, включив таким образом омыватель и очиститель.

При эксплуатации автомобиля в зимний период щетки очистителя во время стоянки могут примерзнуть к стеклам. Включение очистителя в это время может привести к выходу из строя его электродвигателя. Перед включением очистителя следует освободить примерзшие к стеклам щетки.

Пошаговый порядок работ

В первую очередь обесточьте автомобиль, отсоединив минусовую клемму аккумулятора.
Затем, снимите нижнюю часть брызговика двигателя слева (если будете менять на другой сигнал, то лучше снимите передний бампер целиком).
Когда брызговик убран, нам открывается вид на звуковой сигнал.
Отключаем колодку с проводами от корпуса сигнала.
Откручиваем гайку, которая фиксирует кронштейн к корпусу автомобиля.
Демонтируйте сигнал в сборе с кронштейном.
На столе разберите отдельно по частям кронштейн и колокол звукового сигнала.
Проведите установку нового элемента в порядке аналогичном снятию.

Как вы могли убедиться сами, в установке нового элемента звукового сигнала на Рено Логан своими руками нет ничего сложного. Существует альтернативный способ без снятия бампера. Вам необходимо просто отрезать провода питания от стандартного звукового сигнала, установить новые «пищалки» под капот и подключиться к ним.

Проверка функциональности оборудования

Выполнив демонтаж оборудования Renault Sandero надо проверить его исправность, убедившись в замыкании контактов при установке рычагов в различных положениях. Необходимо выполнить подключение контрольной лампы (12В) к выводам и убедиться в её загорании при переводе рычага в положение идентичное контакту. Если лампа не загорится, можно судить о неисправности оборудования Рено, нуждающегося в замене или ремонте.

Тщательно соблюдая инструкцию, вы оперативно выполните поставленную задачу.

Здравствуйте, автолюбители. Во второй раз пропал звуковой сигнал автомобиля. Очень обидно за собой что-то переделывать, так что в этот раз подойдем к ремонту подрулевого переключателя основательно. Первым делом переключатель необходимо разобрать.

О процессе разборки:

1. Обесточиваем автомобиль, отсоединив массовую клемму от аккумулятора

2. Откручиваем два винта (Т20) крепления кожуха рулевой колонки

3. Снимаем кожух рулевой колонки. Он состоит из двух частей: верхней и нижней. Отщелкиваем защелки и снимаем кожух

4. Поворачиваем руль влево на четверть полного оборота, чтобы получить доступ к креплению подрулевого переключателя. С помощью крестовой отвертки откручиваем два винта крепления

5. Извлекаем подрулевой переключатель из паза и опускаем его вниз

6. Отсоединяем разъем, нажав на защелки по бокам

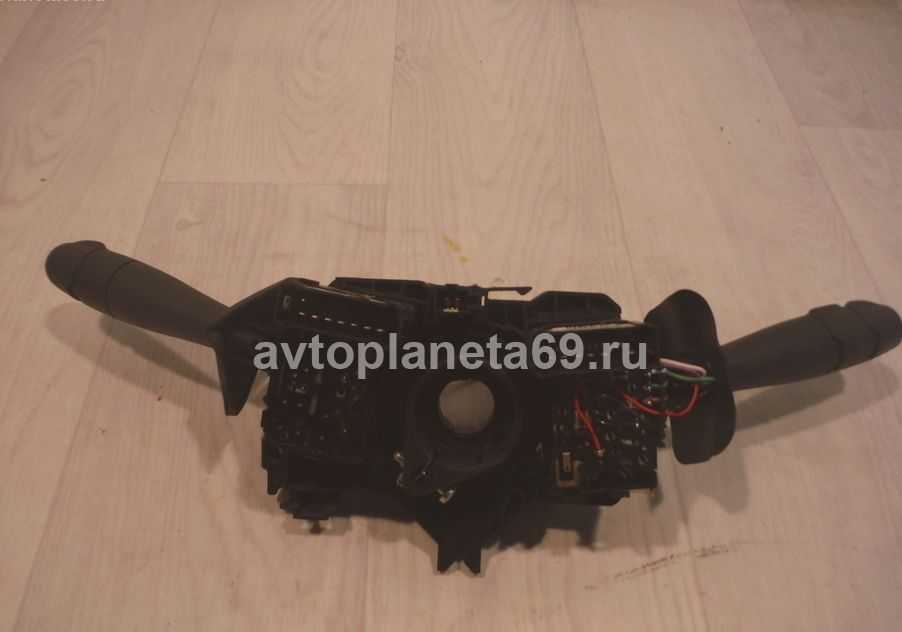

7. Подрулевой переключатель снят. Перемещаем его на рабочее место и осматриваем. Обычно на этом этапе видна причина неисправности, но сейчас нас интересует только разборка

8. Снимаем крышку корпуса переключателя. Для этого выкручиваем два винта (T10) и отщелкиваем защелки 1 и 2. У меня шлица Т10 нет, поэтому я аккуратно переточил шляпки винтов под отвертку

9. Откусываем все провода идущие в рычаг подрулевого переключателя

10. Извлекаем рычаг подрулевого переключателя. Для этого необходимо отогнуть пружинные защелки 1 и 2 и вытащить рычаг из механизма

11. Извлекаем кнопку звукового сигнала. Для этого аккуратно поддеваем ее защелки и вытаскиваем кнопку

12. Извлекаем бегунок переключения режима работы света. Бегунок плотно посажен на контактную ось. Просто стянуть бегунок у меня не получилось. Пришлось немного выдавить ось и бегунок соскочил

13. Извлекаем контактную ось и бегунок переключения режима работы противотуманных фар. Ось вынимается с противоположной от кнопки сигнала стороны рычага. Бегунок со всеми остальными деталями просто вытаскивается из рычага

14. Вынимаем круглый контакт противотуманных фар. Просто поддеваем его и вытаскиваем вместе с проводами

Разборка закончена. Результат:

Примечания: — При разборке складывайте снятые детали по порядку, чтобы при сборке не искать что и откуда; — при сборке все детали я тщательно смазал смазкой

— при сборке усилия требуются только чтобы запрессовать бегунок переключения режимов света. Все остальные части собираются без усилий. Советую хорошо убедиться, что деталь села на место, прежде чем приложить усилия; — переключение режимов света и поворотников в механизме происходит с помощью двух бегунков: №1 — бегунок переключения режимов поворотников; №2 — бегунок переключения режимов света.

Подрулевой переключатель ваз 2107 распиновка

Пришло время подключения подрулевых переключателей, собственно ради чего и ставился новый руль.

Понятной схемы распиновки фишек переключателей от ВАЗ-2107 я не нашел, по этому все провода пришлось прозванивать и потихонечку подключать.

Купил необходимые реле и кнопку

В итоге получилась вот такая схема:

С остальными фишками всё просто, поворотники к поворотникам, с дворниками вообще просто (фишки идентичные, даже прозванивать не надо).

Все реле спрятаны за новым блоком предохранителей, там где стоял родной УАЗовский.

На автомобилях ВАЗ 2105, 2107 три подрулевых переключателя.

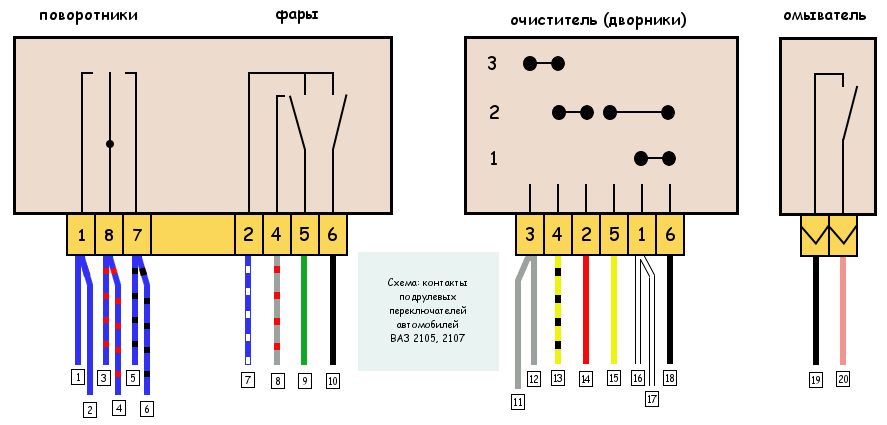

Схема: контакты (распиновка) подрулевых переключателей автомобилей ВАЗ 2105, 2107

1.К указателям поворота правого борта (колодка Х2/5 монтажного блока).

2.К выключателю аварийной сигнализации.

3.К реле-прерывателю указателей поворота и аварийной сигнализации.

4.К выключателю аварийной сигнализации.

5.К указателям поворота левого борта (колодка Х3/5 монтажного блока).

6.К выключателю аварийной сигнализации.

7.Дальний свет фар.

8.Ближний свет фар.

9. К переключателю наружного освещения (+).

10.К замку зажигания (кратковременное включение дальнего света фар).

20.На электродвигатель омывателя.

Примечания и дополнения

— Схема контактов подрулевых переключателей автомобилей ВАЗ 2105, 2107 разных годов выпуска может отличаться цветом проводов.

Еще статьи по электрооборудованию автомобилей ВАЗ 2105, 2107

Как известно, на ВАЗ 2101 с завода устанавливалась дореволюционная ручная система омывателя лобового стекла в виде помпы и грелки, на моей же копейке эта система отсутствовала вовсе. Летом еще как-то обходился без нее, осенью же ездить стало просто невозможно… Поэтому было решено установить электроомыватель, тем более от друзей мне досталась 3х рычажная гитара с семерки (правда с отломанным язычком сигнала). Припаяв язычок, я приступил к установке, на переделку у меня ушел весь день, и теперь хочу поделится опытом.

Итак, нам понадобится:

— Трехрычажный переключатель (гитара) рулевой колонки с ВАЗ 03-07

Из всего вышеперечисленного я покупал лишь моторчик омывателя, рулевую колонку и релюшки с колодками, остальное было либо у меня, либо у друзей=)

Установка бачка омывателя с насосом

В подкапотное пространство примеряем и устанавливаем с помощью саморезов крепление бачка, навешиваем бачок. Плоскогубцами вытаскиваем старые железные жиклеры (откручивать ничего не надо, просто вытаскиваем), на их место вставляем и прикручиваем новые пластмассовые (шайба должна быть снизу). Надеваем на жиклеры и на моторчик омывателя трубки из системы омывателя. Берем провод и контакт минус крепим на массу, провод с контакта «+» протягиваем в кабину.

Подключаем реле фар через реле

В подкапатном пространстве сверлим два отверстия и устанавливаем с помощью саморезов реле фар ближнего и дальнего света (2 шт.). Подключаем по этой схеме:

Установка и подключение трехрычажного переключателя рулевой колонки

Отключаем аккумулятор, сняв с него обе клеммы. При наличии заводской противоугонной системы (при выключенном зажигании блокируется руль) необходимо вставить ключ и повернуть его в положоение включенного зажигания для розблокировки руля (в противном случае не получится снять трубку руля). Снимаем кожух руля, сам руль, панель приборов. Отсоединяем 6-ти контактную колодку подрулевого переключателя, отсоединяем черный провод который идет на замок зажигания; отсоединяем белый с черными полосками провод от кнопки включателя наружного света. Откручиваем два шурупа, которым старый переключатель крепится к трубке рулевого управления и снимаем сам переключатель; Откручиваем болт, который держит трубку рулевого управления и снимаем её. Устанавливаем новую трубку (не забыв ее смазать), новый трехрычажный переключатель и ставим на место руль, но кожух пока не одеваем. Коммутацию трёхрычажного переключателя проводим по следующей таблице:

Старый 2х-рычажный переключатель имел одну колодку на 6 контактов (для подключения фар, поворотов и сигнала) + два провода были подключены отдельно (черный и белый с черными полосками), новый же 3х-рычажный переключатель имеет 3 колодки: — на 8 контактов (фары, указатели поворотов, сигнал) — те же 6 контактов, что и на старом + черный и белый с черными полосками — на 6 контактов (переключатель режимов работы стеклоочистителя, раньше эти контакты были подключены к кнопке управления дворниками) — на 2 контакта (включатель двигателя омывателя ветрового стекла)

Замена подрулевого переключателя Рено Логан: ремонт джойстика поворота, света и дворников

При втором положении дворники работают постоянно, но с низкой скоростью. При третьем положении дворники работают постоянно, с высокой скоростью.

Чтобы включить омыватель, надо потянуть правый рычаг на себя, при этом струи воды брызгают на лобовое стекло. Чтобы одновременно сработали и дворники, и подавалась вода, надо правый рычаг потянуть на себя и.

Тогда одновременно будет брызгать вода, и работать дворники, очищая тем самым лобовое стекло от грязи.

И выяснилось что, оказывается у Рено Логан это болезнь. Чаще всего у них пропадает сигнал, вследствие того, что левый рычаг находится постоянно в действии.

Он отвечает за много функций и поэтому часто используется. В нём применяются провода, изготовленные из сталистой меди.

Они очень жёсткие и часто обламываются! Для снятия и ремонта подрулевого переключателя нам понадобятся следующие инструменты: Отвёртка крестообразная Маленькая, тонкая плоская отвёртка Ключи ТОРКС Т10 и Т20 Прежде чем приступать к ремонту, в первую очередь надо снять подрулевой переключатель рено логан автомобиль, сняв минусовую клемму с аккумулятора.

Это нам понадобится впоследствии, при снятии самого левого переключателя. Снимаем сначала верхнюю часть, отстёгивая по пути защёлки.

Детали и расходники:

После отпускания рычаг автоматически возвращается в нейтральное положение. Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дисплее бортового компьютера.

Правый подрулевой переключатель автомобиль Logan стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера Очиститель и омыватель работают при включенном зажигании.

Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений. Режимы работы очистителя ветрового стекла сверху вниз: Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается.

При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор. Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор. При включении заднего противотуманного фонаря в комбинации приборов загорается соответствующий сигнализатор.

Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя. Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора при включенном зажигании.

В верхнем положении рычага включен правый указатель поворота, в нижнем — левый. При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются.

Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. Удалив кожухи и заблокировав барабан, воспрепятствовав его непроизвольному проворачиванию, можно снять рулевую колонку, совмещая впадину, имеющуюся между парой выступов барабана и корпусным пазом.

Сюда необходимо аккуратно вставить деревянный клин.

Используя разводной ключ Torx T, ослабляем крепёжный винт соединителя Renault Sandero, оказывая давление на его головку в продольном направлении и сдвигая с колонки. Разъединив оборудование с колодками проводов, демонтируем соединитель в сборе.

Ремонт подруливого переключателя рено логан

Замена и монтаж выполняется в обратном порядке с обязательным совмещением выступов, находящихся в колонке с пазами, расположенными на торце её трубы. Проверка функциональности оборудования Выполнив демонтаж оборудования Renault Sandero надо проверить его исправность, убедившись в замыкании контактов при установке рычагов в различных положениях.

Необходимо выполнить подключение контрольной лампы 12В к выводам и убедиться в её загорании при переводе рычага в положение идентичное контакту.

Если лампа не загорится, можно судить о неисправности оборудования Рено, нуждающегося в замене или ремонте.

Лампу можно заменить автомобильным тестером, имеющим функцию прозвонки цепи.

Ремонт подрулевого переключателя Рено Логан

Функции левого подрулевого переключателя Чтобы посигналить, надо нажимать кнопку на левом электропереключателе, обозначенную синей стрелкой. Габариты включаются поворотом электропереключателя в положение 2.

Он должен вернуться в первоначальное положение. Для постоянного включения дальнего света фар, надо повернуть рукоятку ремонт переключателя стеклоочистителя рено логан положение 3 и потянуть подрулевой переключатель на себя ремонт переключателя стеклоочистителя рено логан фиксации его в этом положении. При этом на щитке должна загореться синяя лампочка, она сигнализирует о том, что включён дальний свет. Для включения ближнего света, надо ещё раз потянуть электропереключатель на себя, до следующей фиксации ручки.

Для того чтобы включить противотуманные фары, надо установить крайнюю рукоятку в положение 2 затем следующую в положение 4. При этом в щитке приборов загорается соответствующая лампочка.

Задний противотуманный фонарь включается поворотом рукоятки в положении 5. На щитке должна загореться соответствующая лампочка. Также при включении ремонт переключателя стеклоочистителя рено логан противотуманного фонаря включаются и передние противотуманные фары. Включаются поворотники переводом левого подрулевого рычага вверх или вниз до фиксации. Вверх для включения правого поворота, вниз для включения левого поворота.

Когда вы закончили манёвр поворота и возвращаетесь к прямолинейному движению, вы соответственно возвращаете руль в исходное положение.

При этом подрулевой переключатель автоматически отключится. Можно также и кратковременно включать повороты, надо просто повернуть слегка рычаг в нужное положение. Как только сработает указатель поворота один либо два три раза, следует отпустить переключатель и он, ремонт переключателя стеклоочистителя рено логан указатель, вернётся в исходное положение.

Правый подрулевой переключатель на Рено Логан управляет дворниками и омывателем лобового стекла. Кнопка на торце правого электропереключателя предназначена для отображения данных на бортовом компьютере.

Кнопка показана красной стрелкой на рисунке приведённом ниже: Правый подрулевой переключатель Правый переключатель выполняет следующие функции: Омыватель и дворники работают только при включённом зажигании. Дворники включаются при переводе правого рычага переключателя.

При первом положении дворники работают прерывисто. При втором положении дворники работают постоянно, но с низкой скоростью.

При третьем положении дворники работают постоянно, с высокой скоростью. Чтобы включить омыватель, надо потянуть правый рычаг на себя, при этом струи воды брызгают на лобовое стекло.

Чтобы устранить неисправность, необходимо снять рулевой переключатель. Перед тем, как снимать и разбирать деталь, следует подготовить инструменты: Крестообразную отвёртку; Ключи Т10 и Т Схема разборки приборной панели и снятия детали: Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево; После необходимо разобрать кожух рулевой колонки; При помощи Т20 снимаются первый и второй болты крепления; Крестовой отвёрткой окручиваются два винта; Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку; Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты.

Для извлечения ремонт переключателя стеклоочистителя рено логан необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: Ремонт переключателя стеклоочистителя рено логан припаивания сборка осуществляется в обратном порядке

Во время надевания переключателя света на контактный штырь, следует соблюдать особую осторожность, чтобы не сломать рычажок. Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь

Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов. Замена и ремонт подрулевого шлейфа Треск в районе рулевого переключателя при повороте руля и появление на приборной панели сигнала о неисправности подушки безопасности свидетельствует о повреждении рулевого шлейфа.
