Ремонт суппортов ваз 2107

Где находится передний суппорт ВАЗ 2107

На “семерке” дисковые тормоза стоят только на передних колесах. На задних же применяется барабанный тормозной механизм. Поэтому в словосочетании “передний суппорт ВАЗ 2107” слово “передний” излишнее. Суппортов всего два и оба они стоят на передних колесах.

Доступ к тормозным суппортам открывается после демонтажа передних колес автомобиля.

  • отвертка или бородок;
  • ключи на 17 , 14 и 10;
  • пассатижи;
  • отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
  • маркер.

Снимать и ставить суппорт необходимо при его замене в случае деформации или повреждения. Также это необходимое действие для для того, чтобы провести ремонт суппорта ВАЗ 2107.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

  • поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
  • при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
  • снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна

  • открутить болт крепления тормозного шланга;
  • вытащить болт, предварительно сняв два уплотнительных кольца;
  • вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
  • пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
  • вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
  • снять удерживающие пружины с тормозных колодок;
  • демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

  • отогнуть стопорные пластины шайб на болтах крепления суппорта;
  • открутить и снять болты, крепящие суппорт к поворотному кулаку;
  • снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Ремонт тормозного суппорта Ваз 2107

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Порядок замены цилиндров следующий:

  • зажать суппорт в тиски;
  • открутить ключом на 10 штуцеры соединительной трубки;
  • демонтировать трубку, соединяющую рабочие цилиндры;
  • выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
  • снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
  • вставить цилиндры в направляющие;
  • установит соединительную трубку и затянуть штуцеры.

Ремонт рабочих цилиндров заключается в замене резиновых уплотнительных колец на поршнях. Порядок операций такой:

  • снять тормозной цилиндр;
  • снять защитный колпачок с поршня, используя отвертку;
  • подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
  • снять уплотнительное кольцо, поддев его отверткой;
  • установить новое кольцо;
  • смазать цилиндр, поршень и кольцо тормозной жидкостью;
  • вставить поршень в тормозной цилиндр.

Важно: перед установкой новых уплотнительных колец и сборкой цилиндров необходимо убедиться что внутренняя поверхность цилиндра и поршень не имеют повреждений, раковин, деформаций. В противном случае следует заменить тормозной цилиндр новым

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.

Замена тормозных дисков на ВАЗ 2107

Перед началом ремонтных работ следует определиться с необходимым инструментарием и расходными материалами. Вот что нам потребуется:

  • набор рожковых ключей;
  • набор монтажных лопаток;
  • комплект накидных ключей;
  • домкрат;
  • плоская отвёртка;
  • комплект из двух новых тормозных дисков и четырёх тормозных колодок.

Последовательность работы

Сначала придётся произвести несколько подготовительных операций. Автомобиль устанавливается на ровной поверхности. Задние колёса фиксируются башмаками и ручным тормозом. Переднее колесо, на котором планируется замена диска, поддомкрачивается и снимается.

  1. После снятия колеса открывается доступ к тормозному диску. Но его удерживает суппорт с тормозными колодками, который придётся снимать. Вначале рожковым ключом откручивается кронштейн со шлангом для подачи тормозной жидкости.

  2. После извлечения болта кронштейн отодвигается в сторону и рожковым ключом откручивается гайка уже на самом шланге. Шланг отсоединяется, а отверстие в нём затыкается болтом на 17 или другой подходящей по размеру затычкой так, чтобы тормозная жидкость не вытекала из системы.

  3. Теперь следует выкрутить два крепёжных болта, удерживающих суппорт на поворотном кулаке. После извлечения болтов суппорт аккуратно снимается с тормозного диска.

  4. Тормозной суппорт снят, и доступ к крепежу тормозного диска полностью открыт. Один из болтов на 19, удерживающих колесо автомобиля, вкручивается в отверстие на ступице тормозного диска (этот болт на картинке обозначен синей стрелкой). После этого монтажная лопатка устанавливается так, как показано на фото (установив лопатку таким образом, её можно использовать в качестве рычага и удерживать тормозной диск от проворачивания). Другой рукой откручивается пара крепёжных болтов на кольце тормозного диска.

  5. После извлечения болтов крепёжное кольцо снимается, а затем снимается и сам тормозной диск.

  6. Снятый диск заменяется новым, затем производится обратная сборка тормозной системы ВАЗ 2107.

Пошаговый процесс замены тормозных колодок

После подготовки всех инструментов сначала измерьте уровень жидкости в соответствующем бачке. Мотор должен быть заглушен. Если показатель превышен от максимального – выберите часть жидкости, чтобы ничего впоследствии не попадало на тормозной диск.

Поднимите ручник и подложите под колеса упоры, чтобы машина не покатилась. Только теперь можно поднимать автомобиль при помощи домкрата. Снимите одно колесо и прочистите весь механизм, отвечающий за торможение при помощи ветоши. Если видна ржавчина – нанесите WD-40 для последующего легкого демонтажа направляющих.

Расшплинтуйте направляющие тонкогубцами

Поставьте удобно выколотку и осторожно выбейте направляющие (не полностью) до той степени, чтобы освободить тормозные колодки

Демонтируйте прижимные пружины от колодок. Теперь возьмите пассатижи, и при их помощи утопите поршни в цилиндры. По завершении можно вынимать тормозную колодку из механизма.

После демонтажа детали проведите анализирующий осмотр – определите степень выработки, если все в норме, производить замену – лишняя трата времени. Деталь еще может отрабатывать далее свой ресурс, а сама неисправность кроется совершенно в другом функциональном узле автомобиля. Если вы определили наличие износа – подготавливайте новую колодку к установке.

Возьмите смазку и нанесите ее на направляющие. Соблюдайте особую внимательность – средство не должно попадать на иные функциональные узлы тормозной системы.

Для успешной установки новой тормозной колодки – все действия производятся в обратном порядке:

  1. Установите колодку.
  2. Поставьте пружины.
  3. Установите направляющие обратно, чтобы колодка закрепилась.
  4. Зашплинтуйте тонкогубцами направляющие.
  5. Проверьте закрепление всех механизмов, после чего можно устанавливать колесо.
  6. Опустите домкрат и уберите опоры.

По завершении процедуры повторите то же самое с другим передним колесом.

Как только колодки установлены – займитесь прокачкой тормозов. Для этого достаточно несколько раз резко нажать на соответствующую педаль. Затем просмотрите уровень тормозной жидкости в бачке. Если уровень ниже, чем требуется, долейте недостающее количество.

В случае если вы чувствуете, что у вас недостаточно опыта для выполнения этой работы, обратитесь в частную мастерскую, где специалист выполнит работу за короткое время.

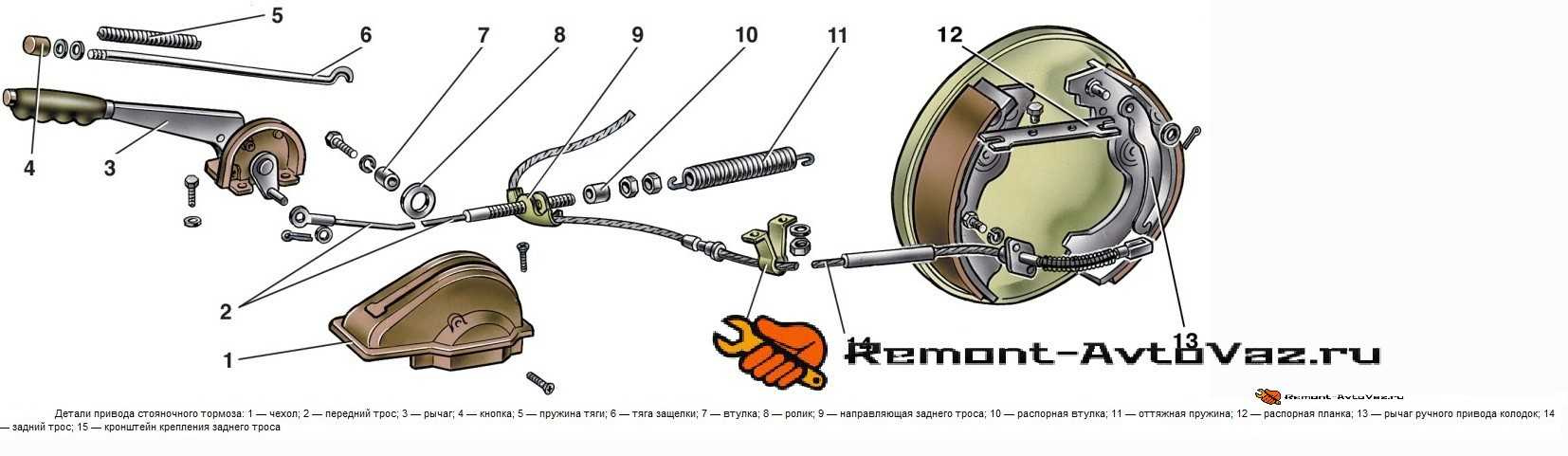

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Заклинило суппорт в дороге: причины и признаки

Суппорт заклинивает и выходит из строя по причине перегрева, попадания в него грязи и влаги. Также выделяют и другие провоцирующие факторы:

  1. Износ тормозного механизма. Такое случается, когда водитель не следит за деталями автомобиля, не проводит их своевременное диагностическое обслуживание. Суппорт приходит в негодность и заклинивает, часто прямо на дороге.
  2. Неправильная установка колодок. Когда они располагаются не параллельно дискам или не на положенных местах вследствие ошибки в ходе ремонта, тормозной механизм заклинивает.
  3. Отсутствие смазывающего состава или неправильный его подбор. Обычно водители стараются сэкономить на смазке, что чревато множеством проблем. Нужно подбирать средство, которое способно уменьшать трение в процессе эксплуатации деталей, и обладающее охладительными свойствами. Качественная смазка должна обеспечить механизму защиту от экзогенных неблагоприятных факторов. Особенно в зимнее время, когда дорога усыпана наледью, снегом, камнями.

Когда суппорт заклинивает, это сопровождается рядом характерных признаков:

  • диски сильно нагреваются, в салоне ощущается запах гари (эти проявления характерны для перегрева деталей тормозного механизма);
  • при нажатии на тормоз автомобиль ведет в сторону (обычно в ту, где локализуется заклинивший суппорт);
  • после отпускания тормозной педали в салоне слышен скрип – признак износа детали тормозной системы;
  • сильно расходуется тормозная жидкость;
  • на колесном диске виднеются капли масла.

Если заклинило суппорт в дороге, автомобиль может начать самостоятельно тормозить. Это происходит из-за того, что тормозные колодки находятся в постоянном взаимодействии с дисками. В результате машина постоянно будет тормозить, даже когда водитель не касается педали тормоза. Колодки станут быстрее приходить в негодность.

При обнаружении даже одного из этих явлений, важно предпринять неотложные меры – провести диагностику тормозной системы, нивелировать установленные неполадки

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

разборка тормозного механизма переднего колеса автомобиля ваз 2107

Тормозной механизм переднего колеса автомобиля ваз 2107 состоит из тормозного суппорта, рабочих тормозных цилиндров, тормозного диска и тормозных колодок. Тормозной суппорт переднего тормозного механизма снимаем с автомобиля ваз 2107 для его замены, замены рабочего цилиндра или тормозного диска. Работа показана на примере тормозного механизма правого колеса автомобиля ваз 2107. Для выполнения работы по разборке тормозного механизма автомобиля ваз 2107 потребуется помощник, а также специальный ключ на 10 мм для тормозных трубок, прозрачная виниловая трубка подходящего диаметра, емкость для слива тормозной жидкости, свежая тормозная жидкость (см. «Эксплуатационные жидкости используемые на автомобилях ваз 2107»).

Снятие тормозного механизма переднего колеса с автомобиля ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Снимаем с автомобиля ваз 2107 переднее колесо (см. «Колесо автомобиля ваз 2107 – замена»). 3. Снимаем тормозные колодки тормозного механизма переднего колеса (см. «Колодки тормозных механизмов передних колес автомобиль ваз 2107 — замена»). 4. Отсоединяем от тормозного суппорта шланг тормозного механизма переднего колеса (см. «Шланг тормозного механизма переднего колеса автомобиля ваз 2107 — замена»). 5. Зубилом отгибаем стопорную пластину болта нижнего крепления тормозного суппорта (болт нижнего крепления тормозного суппорта отличается от болта верхнего крепления тормозного суппорта наличием сферической части). 6. Торцовым ключом на 17 мм с удлинителем отворачиваем болт нижнего крепления тормозного суппорта. 7. Снимаем болт тормозного суппорта вместе со стопорной пластиной. 8. Аналогично отворачиваем болт верхнего крепления и снимаем с автомобиля ваз 2107 тормозной суппорт в сборе с рабочими тормозными цилиндрами. Рабочий тормозной цилиндр автомобиля ваз 2107 необходимо заменить при заклинивании поршня или при утечке тормозной жидкости через уплотнительное кольцо. 9. Закрепляем тормозной суппорт в тисках. 10. Ключом на 10 мм отворачиваем два штуцера крепления соединительной трубки рабочих тормозных цилиндров. 11. Снимаем тормозную трубку. 12. Выколоткой нажимаем на подпружиненный фиксатор, одновременно выбивая тормозной цилиндр из тормозного суппорта по направляющим.

Внимание Тормозные цилиндры тормозных механизмов передних колес автомобиля ваз 2107 не взаимозаменяемы. Не перепутайте тормозные цилиндры при установке

2. Перед установкой нового тормозного цилиндра нажимаем на фиксатор и устанавливаем тормозной цилиндр в направляющие пазы тормозного суппорта.

Внимание При затрудненной установке нового тормозного цилиндра в тормозной суппорт притупите напильником заходную кромку установочной направляющей тормозного цилиндра. 3

Тормозной цилиндр запрессовываем до момента срабатывания фиксатора. 4. Заменяем медные уплотнительные шайбы новыми (см. «Шланг тормозного механизма переднего колеса автомобиля ваз 2107 — замена»). 5. После установки на автомобиль ваз 2107 тормозного суппорта и подсоединения тормозного шланга прокачиваем тормоза со стороны замененного тормозного цилиндра (см. «Гидропривод тормозов автомобиля ваз 2107 — прокачка и замена тормозной жидкости»)

3. Тормозной цилиндр запрессовываем до момента срабатывания фиксатора. 4. Заменяем медные уплотнительные шайбы новыми (см. «Шланг тормозного механизма переднего колеса автомобиля ваз 2107 — замена»). 5. После установки на автомобиль ваз 2107 тормозного суппорта и подсоединения тормозного шланга прокачиваем тормоза со стороны замененного тормозного цилиндра (см. «Гидропривод тормозов автомобиля ваз 2107 — прокачка и замена тормозной жидкости»).

Внимание Тормозные диски заменяем попарно с обеих сторон автомобиля ваз 2107. Периодически проверяйте состояние тормозных дисков (см

«Тормозная система автомобиля ваз 2107 — проверка технического состояния») и заменяйте тормозные диски износе, не допуская износа тормозных дисков до толщины менее 9,5 мм, при повышенном боковом биении или в случае глубоких рисок на рабочей поверхности.

Как часто нужно менять передние колодки

Начнем с того, что на автомобиле ВАЗ 2107 передние тормоза представлены дисковой системой, которая в некотором роде является намного лучше, нежели барабанная, но сейчас не об этом. Спереди на каждом суппорте размещены по 2 колодки, которые и отвечают за эффективное торможение автомобиля. Передние тормозные колодки ВАЗ 2107 имеют следующий вид, представленный на фото выше.

По сути изделия представляют собой стальную пластину, на которую наносится специальный фрикционный слой. Именно этот фрикционный слой и является основой торможения автомобиля. Когда этот слой стирается, что зависит не только от частоты использования педали тормоза, но и от характера вождения, то владельцу автомобиля срочно необходимо заменить тормозные колодки на ВАЗ 2107. Если этого не сделать своевременно, то каким может быть итог, понимаете сами.

Как часто необходимо менять рассматриваемые детали, зависит от таковых факторов:

  • состояние тормозной системы;
  • характер и манеры вождения;
  • производитель изделий;
  • регулярность прохождения ТО.

Но наш менталитет таков, что мы не обращаем внимания на то, как часто нужно менять колодки, а делаем это уже когда прижмет. Причины, которые свидетельствуют о том, что автомобиль требует провести ремонтные работы тормозной системы, обусловлены следующими признаками:

  1. появление посторонних звуков при нажатии на педаль тормоза: скрип или скрежет;
  2. чтобы затормозить, необходимо приложить усилие;
  3. при торможении автомобиль начинает уходить в занос.

Ориентировочно заменять передние колодки на автомобиле необходимо через каждые 25-30 тысяч км. Но этот диапазон является средним, так как кто-то может отъездить и 50 тысяч км без замены изделий, а можно только 10. Что представляет собой замена передних тормозных колодок ВАЗ 2107, рассмотрим детальнее.

Детальное описание замены передних колодок на ВАЗ 2107

Замена колодок на ВАЗ 2107 представляет собой несложный процесс, к которому требуется отнести серьезно. Для начала необходимо приобрести новые изделия. Покупать их необходимо комплектом, да и проводить замену следует сразу на обоих колесах. После этого убедиться в наличие основного перечня инструментов, это:

  • отвертка;
  • молоток и зубило;
  • плоскогубцы;
  • стандартный набор гаечных ключей;
  • смазка WD-40;
  • очиститель Brake Cleaner (не обязательно).

Приступаем к рабочему процессу:

  1. Первоначально следует удалить из тормозного бачка часть жидкости, что делается для исключения ее перелива через край и попадания в моторный отсек.
  2. Под колеса следует подставить башмаки, а затем установить домкрат и поднять переднюю часть. После снимается колесо, а затем очищается поверхность суппорта от грязи и пыли.
  3. Используя тонкую отверточку, следует извлечь два видимых шплинта. Эти шплинты предназначаются для удержания штоков колодок. На фото ниже представлен вид расположения этих двух шплинтов.
  4. Используя отвертку, необходимо выдавить штоки колодок. Если собственных усилий недостаточно, то можно воспользоваться молотком и пробоем.
  5. Изделия удерживаются дополнительно пружинными конструкциями, которые можно рассмотреть на фото выше. Их также необходимо демонтировать, для чего воспользоваться плоскогубцами.
  6. Когда штоки и пружины извлечены, можно приступать к демонтажу самих изделий. Обычно колодки сидят неплотно, поэтому их достаточно поддеть отверткой и вынуть, как показано на фото ниже.
  7. Как только колодки демонтированы, рекомендуется провести очистку посадочного места при помощи специальных средств, и можно приступать к установке новых.
  8. Для этого с помощью монтажки или отвертки нужно развести оба цилиндрика, тем самым подготовить место для новых(более толстых) колодок. Параллельно не забываем следить за уровнем вытесняемой жидкости в бочке, и при необходимости отбирать ее.

После установки новых изделий на свои места, следует в обратном порядке установить штоки и крепежные пружины. На этом замена передних колодок на популярном автомобиле ВАЗ 2107 завершена. Ничего сложного, как видите, вовсе нет. Все просто и понятно, но при этом главное выполнять все действия в порядке, описанном выше. После установки новых элементов системы по инструкции, прокачку тормозов осуществлять нет необходимости.

Если уж вы решили заменить изношенные изделия, то рекомендуется новые приобретать таких фирм, как Феродо, АТЕ или Ниппон. Они гораздо дольше прослужат, а также порадуют своим качеством и показателями торможения. Если вы все еще не знаете, как поменять передние тормозные колодки на жигулях, то данный материал будет хорошим помощником. И помните, что переплатить мастеру на СТО вы всегда успеете, но только пи этом вы не сможете получить бесценный опыт по ремонту своего автомобиля.

Вакуумный усилитель тормозов

К педали подсоединен шток, связанный с усилителем. Устройство вакуумного усилителя тормозов ВАЗ-2107 довольно интересно, представлено оно на рисунке:

Представляет усилитель собой герметичную емкость, внутри поделенную на 2 камеры посредством мембраны. Камера, находящаяся ближе к педали называется атмосферной, а отделенная мембраной от нее – вакуумной. Сама мембрана соединена со штоком поршня главного цилиндра.

Вакуумная камера патрубком подсоединена к впускному коллектору мотора, откуда и берется разрежение. В конструкцию включен также следящий клапан, управляемый штоком педали, им то и выполняется вся работа.

При отпущенной педали этот клапан посредством канала соединяет полости камер, обеспечивая идентичное давление. При воздействии на педаль, клапан закрывает канал, связывающий камеры и открывает канал, связывающий атмосферную камеру с атмосферой. Поскольку во второй камере сохраняется разрежение, то атмосферное давление начинает давить на мембрану. Поскольку она связана со штоком поршня главного цилиндра, за счет перемещения поршня производится вытеснение жидкости с цилиндра в трубопроводы.

Главный тормозной цилиндр Ваз 2107

Полностью исправная тормозная система автомобиля ВАЗ 2107 является ключевым элементом обеспечивающего безопасность передвижения на автомобиле, как пассажиров, так и водителя

По этому следует уделять ей повышенное внимание, и при появлении незначительных признаков неисправности — незамедлительно приступить к ремонту

Главный тормозной цилиндр это один из основных элементов тормозной системы автомобиля. В основном у него может быть две неисправности. Первая это появление течи жидкости из главного тормозного, вторая в снижении эффективности тормозов, которую можно определить по провалам педали или ее “мягкости”. Обе эти неисправности можно устранить путем не очень сложного ремонта главного тормозного, этот ремонт состоит в том, что заменяются уплотнительные кольца и пыльник, но в некоторых случаях проблему может решить только замена цилиндра.

  1. Как устроен главный тормозной цилиндр
  2. Снятие и ремонт
  3. Ремонт главного тормозного цилиндра ВАЗ: Видео
