Как сделать гидравлику на уаз 469

Принцип работы

Действует вся конструкция так: при надобности подъема кузова, водитель переводит кран в положение, которое обеспечивает пропуск масла только в одну сторону и включает питание привода насоса. Насос берет масло из бака и под давлением подает его в гидроцилиндр. Когда кузов будет полностью поднят, питание привода насоса отключается. Кран же не даст опуститься кузову под своим весом, поскольку масло обратно он не пропускает. Опускается кузов путем перевода крана в положение обратного движения масла, давление гидроцилиндре падает и масло стекает обратно в бак, а кузов под своим весом опускается вниз. На видео самосвал УАЗ-3303 изготовленный своими руками:

Видео «Особенности установки усилителя на Буханку»

Какие моменты следует учесть при проведении работ по установке — смотрите на видео ниже (автор — Andrey 68).

Добрый день. Недавно приобрел Буханку собираюсь ее немного доработать под себя. Первое о чем призадумался после поездки в 600 км так это возможность установки ГУРа или электро усилителя. Какие есть бюджетные варианты?

Comments 22

Гур газ 66. Полет нормальный. Насос тоже от шишиги только шкив увеличеный www.drive2.ru/l/8667980/

У меня рулевой редуктор от Соболь-Газель, насос YB ( ZF ) брал комплектом, но можно и самому собрать. Вариантов здесь накидали, выбери что можешь подешевле найти.

www.drive2.ru/l/6928499/, это заключительная в предыдущих двух и цена и сайт с заказом, самый бюджетный вариант. макс в 5 т.р.

джапанкар в гугле забей. Выдает сайт запчасти из японии. там и карбонус и вся остальня хня. Погляди как у меня сделано, атласа рекомендую.

Тема как порваный баян сотни вариантов…

Буханок много, и у каждого ГУР- свой. :))) www.drive2.ru/l/5989750/

Ты мне написал. Он твоего сообщения не увидит. :)))

да. я понимаю, но в чат же зайдет ) если человек интересуется — не только по уведомлениям смотреть будет)

В драйвовском поиске забей . Себе заказывал во Владике, редуктор на дроме нашел за 2,5 плюс доставка, рулевая колонка тойотовская — нашел в гараже бесплатно, насос гур уазовский ZF юбей крепления стандартные -около 5 т.р, шланг высокого давления — от буханки евро 4 вроде 1,5 т.р, бачок, шланги, хомуты -500р, ну и работа сварщика . Комплект собирал за зиму не спеша, колонку нужно брать с карданчиками — шлицы ниссан- тойота одинаковые, ну и в систему сразу декстрон полусинтетику залил . Правда я редуктор немного не тот взял, но возможно позже поменяю . Можешь у меня на странице глянуть .

Классика — уазовская «буханка»

Уже не раз приводились примеры, когда с выполнением самых сложных задач в российских регионах справлялись исключительно автомобили типа УАЗ 452. Не каждый день можно воспользоваться большегрузным УРАЛом или дорогим внедорожником иностранного производства. Но для УАЗа актуален вопрос модернизации существующей конструкции. Потому что, несмотря на отличную проходимость, удобство управления для водителя не всегда находится на нужном уровне.

Одним из элементов, который значительно облегчает управление этим внедорожным фургоном, является гидроусилитель рулевого механизма (ГУР). Использовать гидроусилитель на УАЗ «буханке» стали относительно недавно. Но прежде чем приступать к тюнингу, необходимо вспомнить устройство стандартной заводской конструкции рулевого управления.

Проверка

На прогретом заведенном двигателе крутим рулевое колесо из стороны в сторону. В первые секунды из бачка должен выйти лишний воздух. Если он начал пенится, значит, система негерметична и нужно искать пробой. После тщательной герметизации всех шлангов заводим мотор и проверяем работу усилителя заново. ГУР, на УАЗ «Буханка» от иномарки установленный, должен действовать плавно и беззвучно. Ремень не свистит, нет потеков рабочей жидкости.

Вы сразу почувствуете работу данного усилителя. Руль крутится гораздо легче, чем ранее. При эксплуатации регулярно следите за остатком жидкости в пластиковом бачке. Ее при необходимости нужно доливать. Работа гидравлического усилителя при недостаточном уровне жидкости грозит поломкой насоса. Руль станет намного тяжелее.

Установка ГУР на УАЗ-469 своими руками

В последнее время почти каждый производитель оснащает свои автомобили усилителем рулевого управления. Он может быть как гидравлическим, так и электрическим. Последний тип активно применяется на отечественных «Калинах» первого и второго поколений. На автомобилях Ульяновского автозавода, а именно на «Патриоте», используют классический усилитель с гидроприводом. Но многие задаются вопросом: почему не установить ГУР на УАЗ других моделей? И действительно, есть множество машин, которые до сих пор не оснащаются такой опцией. Это «Буханка» и 469-й УАЗ, в народе именуемый «Козликом». В сегодняшней статье мы рассмотрим, как это сделать своими руками.

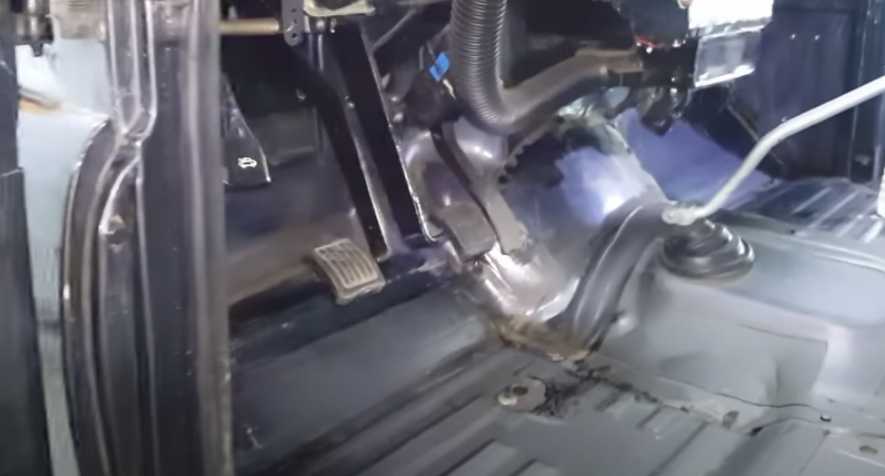

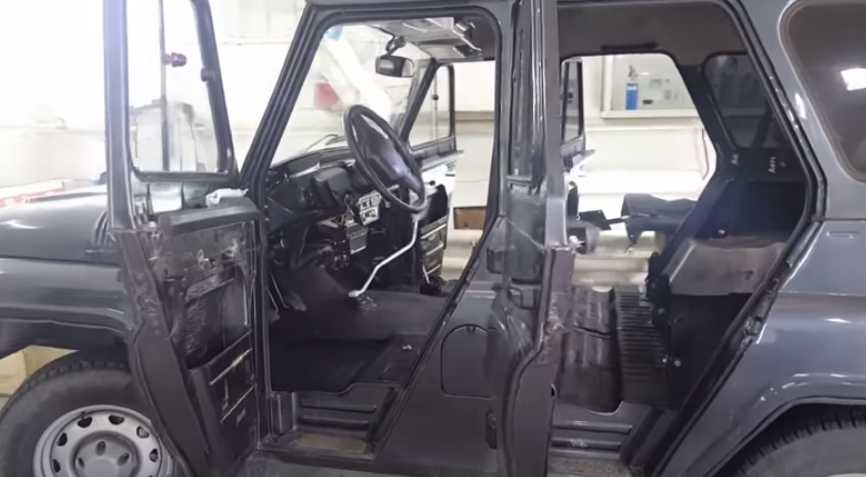

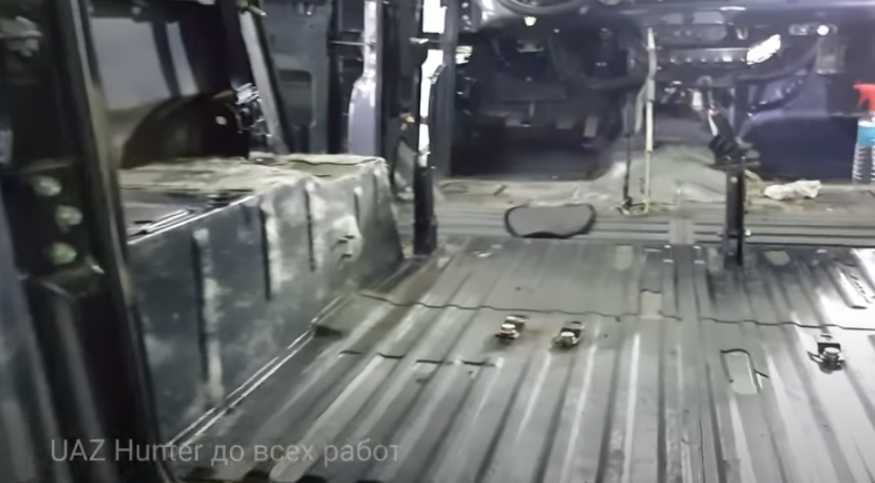

Шумоизоляция и утепления салона

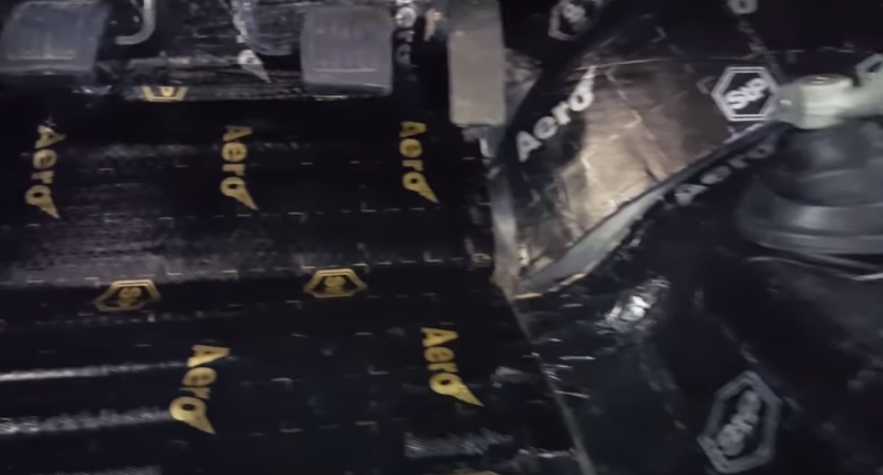

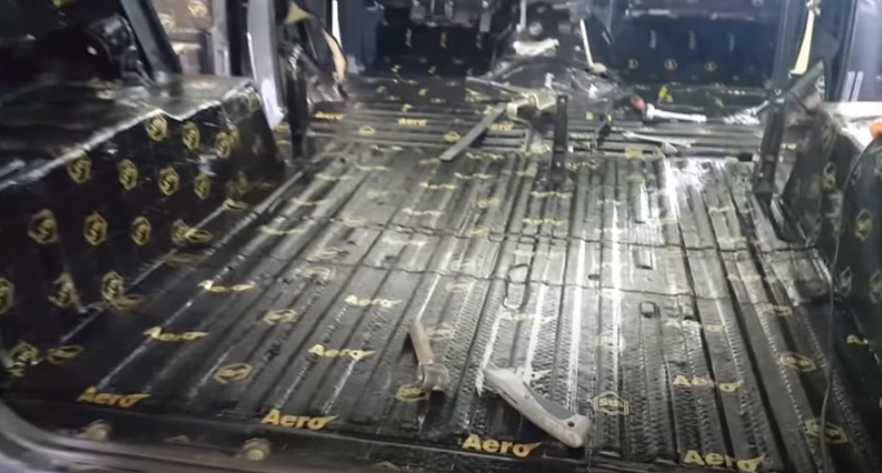

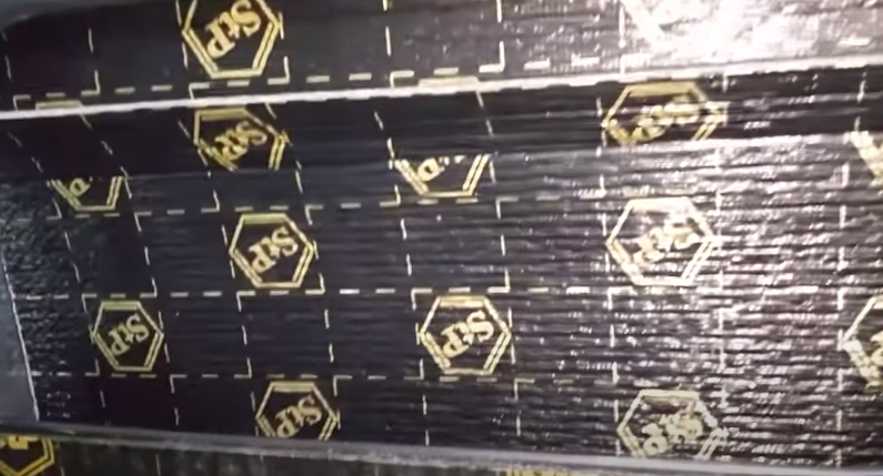

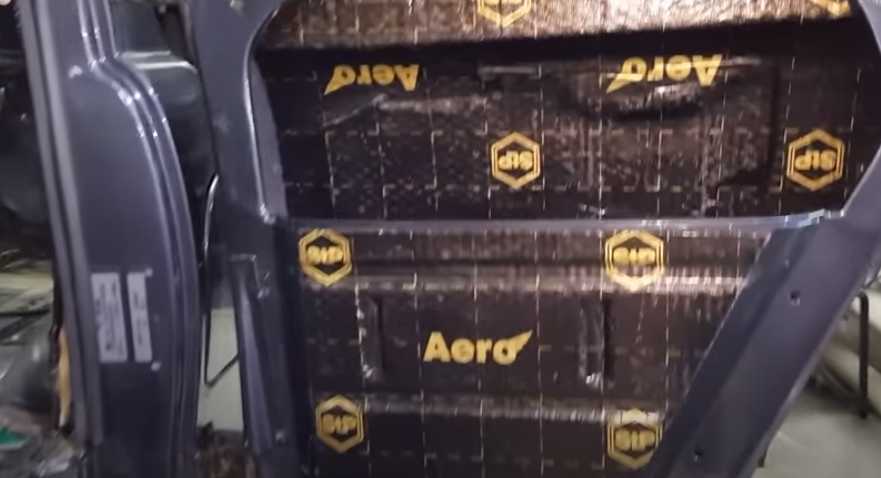

Для шумоизоляции и утепления салона понадобится примерно 5м2, то есть 11 листов самоклеющейся вибры – 50*100см с тонким алюминием, можно сказать, это имитация под фольгу. Для экономии лучше взять на рынке, чем в автомагазине. Она необходима для заглушки посторонних звуков в машине, главное ни в коем случае не клеить на ржавчину, тогда весь труд пойдет насмарку.

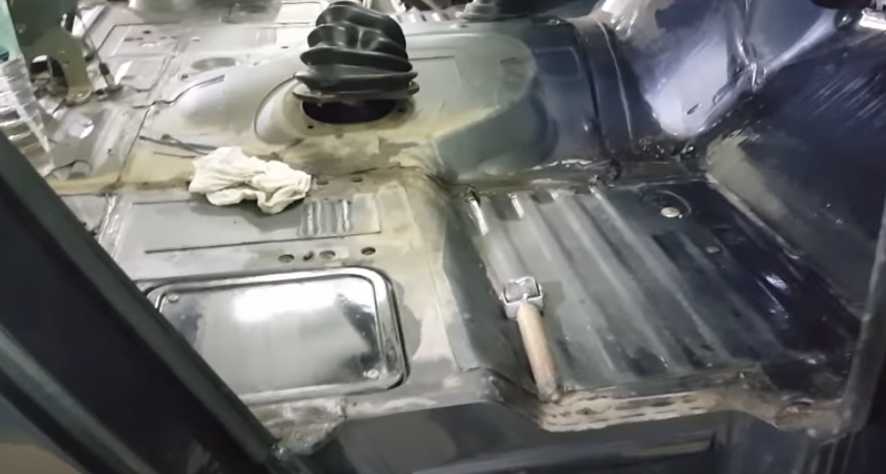

Перед этим места для поклейки обезжирить ацетоном, листы целиком не поклеить из-за ее жесткости, а частями.

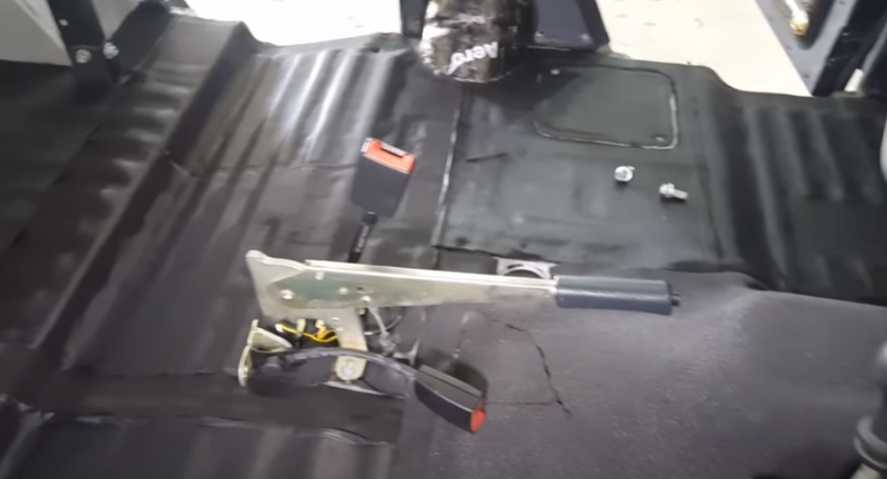

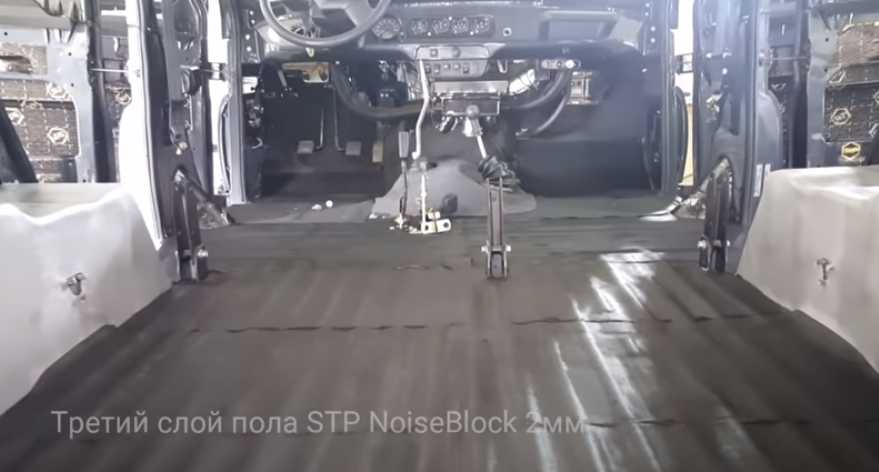

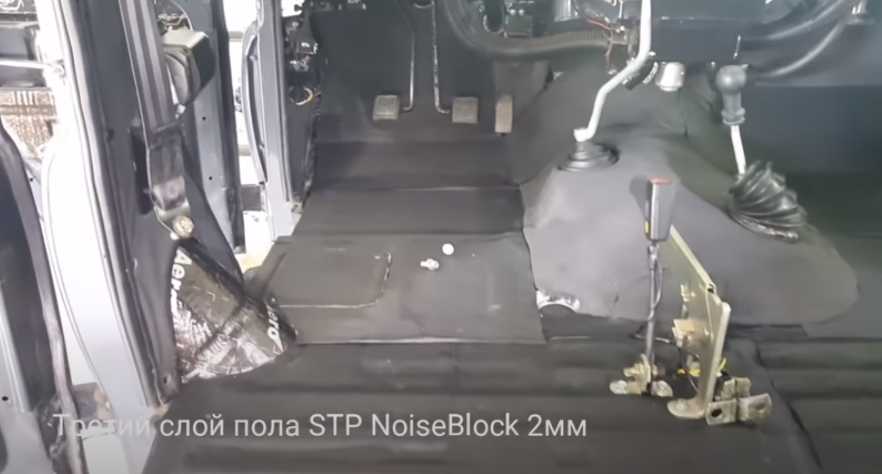

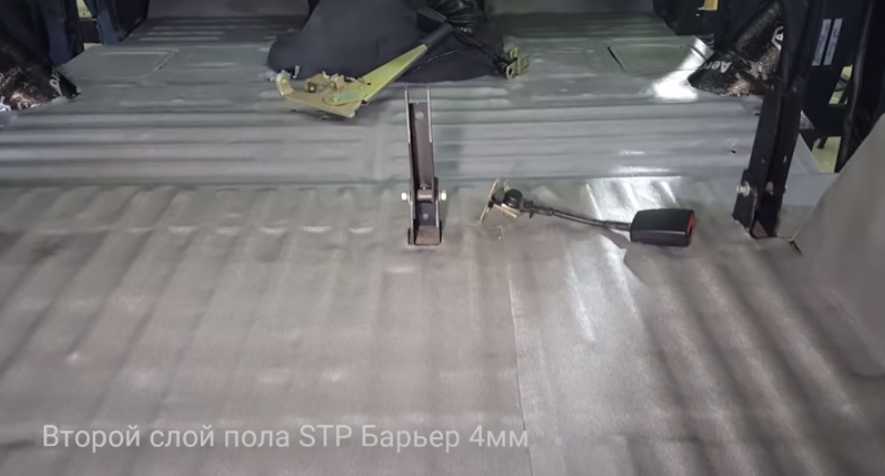

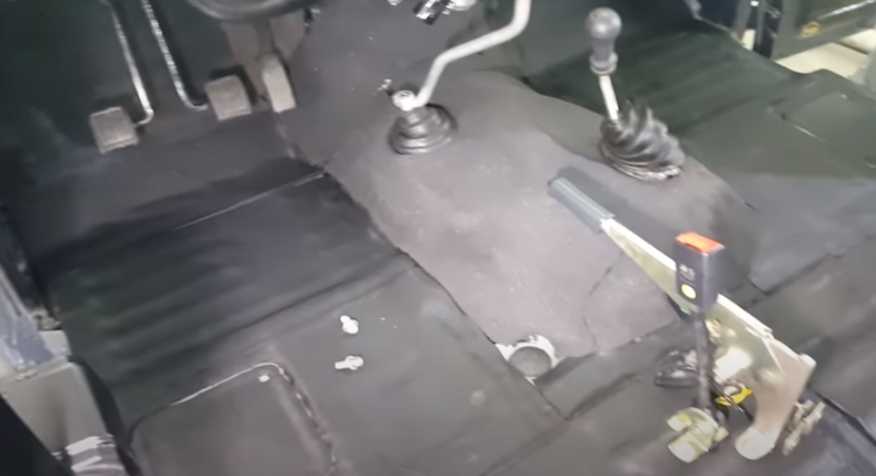

Снимаем защитную пленку, плотно прижимаем. Для теплоизоляции пола можно положить битум – рифленая фольга, битумная основа и защитная пленка.

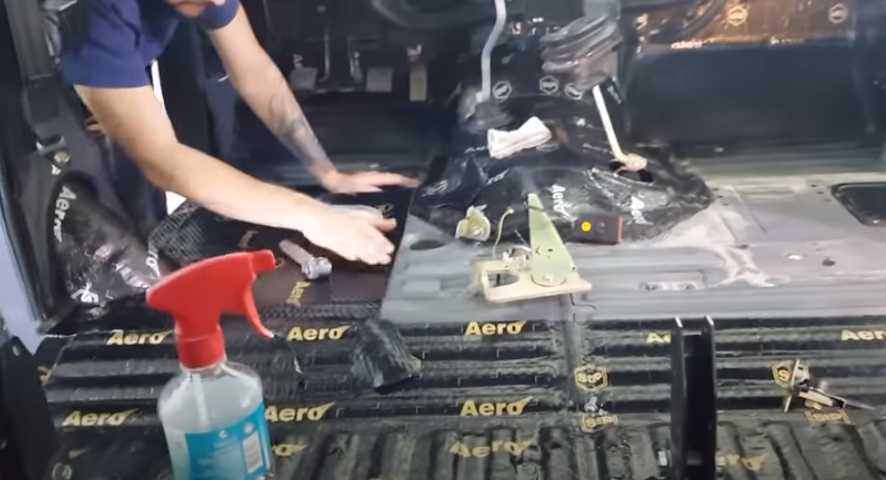

Также снимаем пленку и с помощью фена в 2 кВт нагреваем сам лист и маленькими частями прикладываем, отлично ложится на неровные поверхности. На участке с большими переходами, уклонами и ребрами берем для этого два листа.

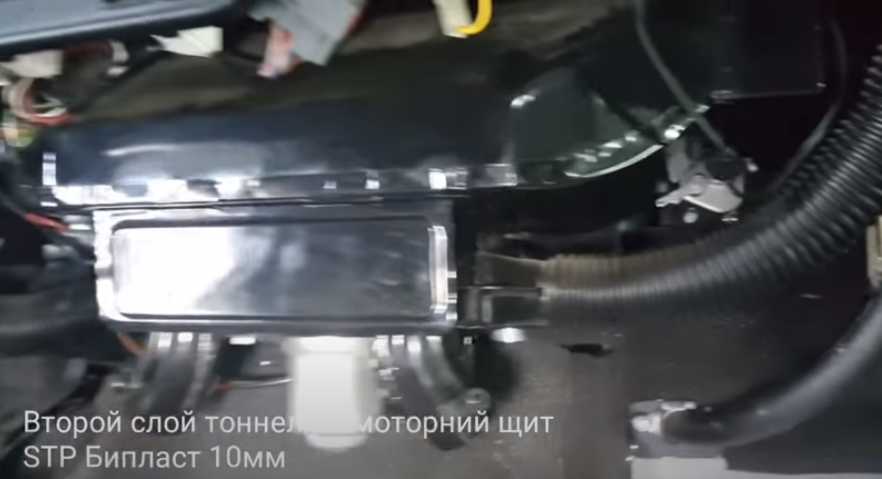

Разрезаем, нагреваем посильнее, чтобы битум выступил, прикладываем половинками и придавливаем. Самая сложная – передняя часть под водительским сиденьем, здесь должен быть на хлест со всех сторон. Также раскладываем, начинаем со стороны руля, снимаем защитную пленку, под низ подтягиваем и кусочками нагреваем, также придавливаем и снимаем бумажку полностью.

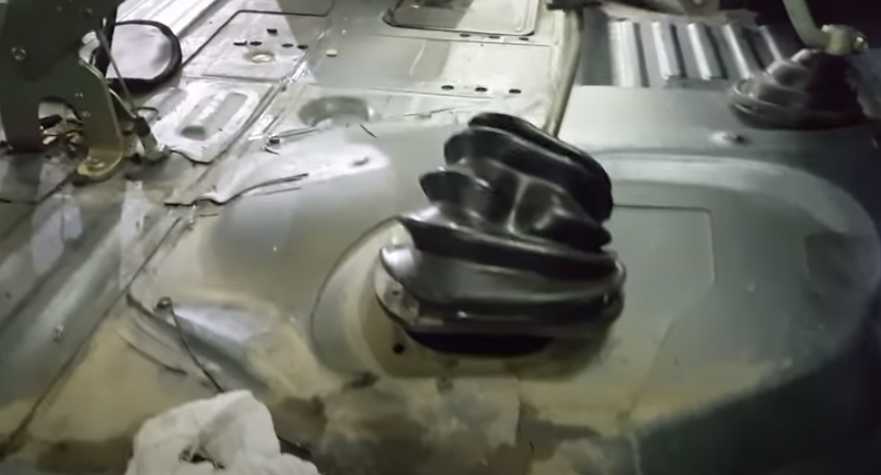

Продавливаем кредь, в местах отверстий, здесь лист загибаем, надавливаем, смотрим на другой стороне, как легла, отмечаем для выреза и сквозной отверткой протыкаем эти отметки, и на обратной стороне их хорошо видно, стелим на место отверстия отвертку и пробиваем молотком, так они не закрыты герметичной пленкой.

Ремонт и замена шкворневого узла

Смазывание шкворня УАЗ

Ремонт таких машин, как УАЗ, лучше всего осуществлять в автосалонах. Опытные профессионалы без особых проблем настроят все составляющие шкворня, устранят неисправности других деталей. Но некоторые автолюбители отлично могут починить автомобиль и без посторонней помощи.

Ремонт или замена шкворней на УАЗ Патриот проходит в несколько этапов:

подготовить инструмент, необходимый для снятия втулки;
автомобиль поставить на ручник, сзади рекомендуется опереть машину и поднять ее с помощью домкрата, с передней части снять колесо;
демонтировать кулак с поворота;
выкрутить шайбу соответствующим ключом, снять мешающие детали;
убрать втулки зажима;
снять шкворни;
убрать опоры из шаров, применив нужный инструмент;
вернуть все на место;
нанести специальный гель.

Выполнив эти действия, вы сможете сделать ремонт самостоятельно. Обычные шкворни УАЗ 469 способны работать, не ломаясь, очень долгое время, если автолюбитель будет соблюдать необходимые требования по эксплуатации, рекомендации по самостоятельной разборке необходимых элементов и ремонту.

Замена осуществляется в такой последовательности:

слить масло, повесить мост, поставить ступор под колеса;
выкрутить суппорт, отвечающий за тормоз;
тормозной щит убрать;
снять наконечники руля;
удалить сверху и снизу шкворни и клапаны гелей;
отмыть шкворень, который только что сняли;
промыть все снятые узлы, осмотреть их;
втулки смазать, спрессовать;
убрать стружку из канала спирали;
сменить сальники полуосевой, если в этом есть необходимость;
удостовериться в том, что шкворень рабочий;
вернуть на свои места масленки и шкворневые крышки;
установить шнуры;
после ремонта поставить все обратно.

Описание ГУР

Назначение и конструкция

Гидроцилиндр. Данный элемент используется для облегчения поворота колес при вращении руля, это осуществляется в результате воздействия давления расходного материала.
Насосное устройство. С помощью этого компонента поддерживается оптимальный параметр давления в усилителе. Кроме того, насос позволяет осуществить циркуляцию масла по шлангам.
Распределительный механизм. Как можно понять из названия, компонент используется для распределения потоков жидкости по соответствующим полостям.
Шланги и патрубки. По патрубкам системы происходит передача рабочей жидкости из бачка к насосу, а также между основными элементами узла.
Сам резервуар, где содержится вещество. Следует отметить, что резервуар может иметь фильтр, а также щуп, который позволит контролировать уровень масла в резервуаре.

Принцип действия

Что касается принципа действия, то он заключается в перемещении золотника во время вращения руля. Этот элемент перемещается по системе, что способствует открытию сливных трубок. Когда патрубок открывается, вещество под давлением переходит в те или иные полости, при этом воздействуя на поршневой элемент, который, в свою очередь, облегчает поворот колес (автор видео — канал Demian0805).

ГУР на АУЗ 469

Гидравлические усилители функционируют от давления жидкости на приводные узлы. Давление создается посредством насоса, осуществляющим свою работу через ременную передачу от шкива коленчатого вала двигателя. Под гидравлический усилитель руля необходим удлиненный ремень и доработка шкива. Поэтому старый приводной ремень, крыльчатку вентилятора, шкив коленчатого вала необходимо демонтировать.

Откручивается жидкостная помпа, крыльчатка радиатора закрепляется на ступице колеса. Для дальнейших операций необходимы удлиненные болты под ГУР и проставка, которая прикладывается в комплекте. Длинный ремень натягивается на новый шкив. Демонтируется кронштейн топливного фильтра. Здесь будет установлен насос ГУР на УАЗ 469. Цена УАЗовского гидроусилителя в Москве находится в пределах от 15 до 40 тысяч рублей.

В комплекте для ГУР имеется скоба. Ее необходимо установить на место шпильки помпы. Кронштейн и планку насоса закрепить на контргайку. Установив ремень, следует отрегулировать правильное натяжение. Для его поддержания существует специальный натяжной ролик, использующийся в конструкции многих автомобилей.

Правильная регулировка приводного ремня ГУР осуществляется так. От нажима пальцем его прогиб должен составлять 10-15 мм. Ремень должен вращаться под углом 90° относительно плоскости шкива. Топливный фильтр ставится на свое штатное место, в квадратном отверстии.

Для установки масляного бачка необходимо в левом брызговике двигателя просверлить два отверстия с помощью дрели.

Подготовленные заранее гайки, болты, хомут используем для установки резервуара с маслом. Полимерным шлангом бачок соединяется с насосом. В систему заливается трансмиссионное масло. Еще раз следует проверить правильность установки всех деталей и можно заводить автомобиль.

Что нам понадобится купить?

Для этого нам необходимо приобрести рулевую колонку под усилитель, а также насос. Последний будет создавать и поддерживать необходимое давление в системе управления. Работа элемента осуществляется приводным ремнем. Также нам понадобятся бачок для хранения жидкости и соединительные шланги. Последние делятся на два типа – низкого и высокого давления. Первый будет гнать «обратку» в бачок, а второй служит для циркуляции жидкости в самой системе. Что касается количества жидкости, которое задействуется в системе, ее не слишком много. Для УАЗа достаточно 1,2 литра специального масла. Оно отличается от моторного по вязкости и консистенции.

Трактор на базе УАЗ 469 – порядок сборки

Важную роль в процессе собственноручной сборки самодельного трактора из имеющегося внедорожника УАЗ играет правильная последовательность действий изготовителя.

Алгоритм работ должен выглядеть следующим образом:

Сначала нужно собрать прямоугольную устойчивую к вибрации металлическую раму. Для этого подойдут металлические трубы диаметром по 57 мм каждая. Они будут играть роль лонжеронов и траверса. Крепить детали нужно при помощи сварки;
Далее нужно установить используемую рулевую колонку, которую также заранее можно взять от УАЗа. Лучше всего крепить ее с правой стороны – в этом случае установить рулевой механизм в сборе с приводом изготовителю будет намного проще. Для монтажа механизма нужно предварительно снять рычаг и насадить его на шлицы. Для сборки металлической тяги изготовителю потребуется исправная газоэлектросварка;
Далее нужно оборудовать самодельный трактор ходовой УАЗ 469. Сначала потребуется правильно установить штатный задний мост. Для этого на имеющейся длинной полуоси нужно вырезать фланец и аккуратно просверлить в самом его центре отверстие. Полученный отрезок потребуется обработать и вставить в отверстие. Наружную часть заготовки нужно обварить и отрезать образовавшиеся лишние части. После этого потребуется укоротить используемый длинный чулок. Для этого можно воспользоваться двумя короткими полуосями. В области среза штатного чулка нужно аккуратно снять фаску, а полученное соединение сварить. В месте образовавшейся сварки потребуется установить суппорт, который надежно защитит заводской хвостовик от удара. Далее собранную раму можно оборудовать готовыми мостами УАЗ, предварительно используя для этого подготовленную V-образную конструкцию. При этом она должна плотно расположиться на штатных подушках, встроенных в задний мост;
Затем самодельный трактор из внедорожника УАЗ потребуется укомплектовать тормозной системой. Для этого сельхозмашину нужно оборудовать имеющимся главным тормозным цилиндром от российского внедорожника. Кроме него на самоделку можно установить рулевой редуктор, штатную тягу и заводскую колонку. Для более надежной фиксации редуктора нужно заранее подготовить прочную перекладину, предварительно вваренную в самодельную конструкцию;
После этого изготовитель может приступить к сборке трансмиссии трактора. После монтажа мотора нужно установить коробку передач и корзину сцепления. Крепить движущиеся детали механизма требуется таким образом, чтобы во время работы они не мешали движению друг друга;
Затем можно демонтировать старое сиденье от внедорожника УАЗ и установить его на раму при помощи рессора;
В конце трактор из УАЗа потребуется покрасить. Для этого металлические детали нужно обработать шпаклевкой. После ее высыхания на раму и кузов трактора потребуется поочередно нанести 2 слоя краски – это защитит самоделку от коррозии. Более детально о собственноручной сборке самодельного трактора из внедорожника УАЗ расскажет видео.

После того, как последний слой краски высохнет, трактор из УАЗа потребуется испытать. Сначала нужно протестировать ходовую часть сельхозмашины. Для этого на агрегате нужно проехаться по ровной дороге, а потом – по пересеченной местности. Если при этом из ходовой части не доносятся скрипы и другие посторонние звуки, значит можно переходить к испытанию самоделки в огороде. Готовый трактор из УАЗа можно оборудовать разными навесными орудиями. Для этого можно использовать плуг, фрезы, окучники, картофелекопалки и прицеп. Главное, чтобы вес оборудования не превышал тяговые характеристики двигателя. В противном случае мотор будет постоянно перегреваться и поддаваться повышенному износу.

Характеристика

На данный момент почти все бюджетные машины оснащаются таким усилителем. Однако у владельцев старых авто есть желание дооснастить машину ГУРом. Это весьма полезная опция. Даже при большом диаметре рулевого колеса усилия, прилагаемые к управлению машиной, будут в разы меньше. Особенно это заметно при парковке в густонаселённых городах. Сам ГУР представляет собой часть рулевой системы автомобиля и работает на гидравлической жидкости, которую качает насос. Также сюда входит и рулевая колонка. Обычная заводская сюда не подходит. Есть много плюсов данной системы.

Первое – это комфортность управления, ведь больше не нужно так сильно крутить «баранку», как ранее. Второе – надежность. Гидравлический усилитель практически не выходит из строя. Третье преимущество – простота обслуживания. При эксплуатации такого автомобиля у вас не возникнет трудностей. Даже если усилитель сломается, починить его можно собственными руками. Причем доехать с такой поломкой до гаража вполне под силу. Единственное, что будет – ухудшится легкость управления. Руль станет «тяжелым». Кстати, впервые такой усилитель устанавливался на горьковскую «Чайку». ГАЗ-13 был первым авто с ГУРом.

УАЗ 3303 Уральский проходимец › Бортжурнал › Гидравлика

Всем привет!Свершилось все таки — собрал я полноценную гидравлику на головастик. Все по классическому исполнению: бачок, насос, гидрораспределитель, целиндр. Все работает на ура! Распишу все по подробней.

1. Насос. Установил на место нш-10 правого вращения www.drive2.ru/l/4517398/. (забегу вперед — насос нужно менять, т.к. на горячее масло груженый не хочет выгружать). Стоит удобно, шланги прикручиваю без проблем. Ничему не мешает. Больше всего переживал, что будет ремень пробуксовывать, все таки шкив на приводе под Б профиль. Но пока все ок. В принципе, можно поставить короткий ремень коленвал-насос, тогда площадь соприкосновения ремня будет в пол шкива, скорее всего так и сделаю.

2. Гидрораспределитель. В заначке имелся тракторный гидрораспределитель р-80 с ЮМЗ-6л.

У него три секции. Одна на самосвал, остальными двумя запитаю переднюю и заднюю гидролебедки (правда их еще нет, придумаем). Изначально распред хотел установить в кабине, на туннеле между ручек переключения передач. Но предположил, что в случае чего, в кабине будет гадюшник в виде разбрызганного масла. А у меня потолок белый…). Тогда установил гидрораспределитель в туннеле на лонжероне кабины. Для чего приварил на лонжерон два отрезка квадратной трубы 20/20 и закрепил расперд.

После сделал пропил сверху кабины и изготовил ручку включения из какой-то тяги.

3. Бачок. С местом крепления бачка определился за ранее — на кабине, сзади. После не долгих поисков в пункте приема металлолома был найден круглый бачок на 12л. С какого агрегата он, я не в курсе. Но внутри него была соляра. Не много помыл его. Врезал шаровый кран и приварил штуцер для обратки.

4. Цилиндр подъема. На подъем кузова изначально искал двухстороний цилиндр. Очень хотел принудительное опускание кузова. Для сего был найден (в том же пункте приема) рабочий цилиндра отвала ДТ-75, причем в месте с крепежом, что облегчило мне его установку. Ход цилиндра один метр.

После нескольких примерок (раз15 так) изготовил крепления в надрамнике и в основании кузова из 100 швеллера. Цилиндр стоит под наклоном в 30 градусов.

Источник

Гидравлика на УАЗ

Понимаю, что плодить темы — дурной тон, но хочется узнать мнение спецов по гидравлике, применительно к нашей теме (бурение).

«. Выяснил: 1. КОМ (коробка отбора мощности)предназначена для установки на САМОСВАЛ(. ) УАЗ в паре с гидронасосом НШ-10(. ) с максимальным давлением 25 атм. и производительностью 22.5 л/м; 2. расчетная снимаемая мощность 1.33 л. с.; 3. включается посредством установки раздатки в нейтраль и КП в положение задней передачи; 4. максимальное время работы под нагрузкой — 30 сек. Этот самый КОМ сработан так, что работает только в положении раздатки «нейтраль». Подшипники же там обыкновеные, без заложенной смазки. Может, оно проживет и дольше, но изготовитель гарантирует 30 сек. «

— Это с сайта УАЗистов. Похоже, завод и его инженеры заняты чем-то НУ ОЧЕНЬ важным, но совсем не тем что нужно людям, которые на этих УАЗах ездят. Есть самоделки, и даже с фото (прилагаю), правда, без комментариев авторов. Но дело в том, что больше лебёдки УАЗистам ничего не нужно. А хочется ИНОГДА использовать двигатель шасси УАЗа для бурения шнеками. со всеми вытекающими последствиями.

Если у кого-то есть соображения и опыт на эту тему, может поделитесь?

Соображение простое . Ремень со шкива коленвала на насос. НШ10 со всем кронштейном и насосом для рулевого стоит на старом МАЗе , на новом МАЗе уже НШ 32 с двухручьевым шкивом. Найти и поставить. Ремень профиля Б кажется до 10 лошадок передаёт. Где-то выкладывал данные. Ну или если позволяет радиатор (на УАЗе должен ) , переточить шкив , к нему в торец кардан и от него насос . У меня на буровой было так сделано , правда я ещё и редуктор с отключаемой муфтой для насоса ставил.

У меня на Унимог е штатно стоит гидронасос для гидросистемы тоже с приводом ремнём , насос уже сразу с подшипником разгрузочным внутри и шкивы большого диаметра , одноручьевой. Для рулевого ещё один.

Никогда не говори «никогда»

Довелось поработать три месяца автослесарем в УАЗ центре, за это время два раза менял подшипники на раздатке, клинил подшипник на хвостовике привода заднего моста. Причина бональна, длительная езда с отключенными трещотками на переднем мосту, кто знает как устроена раздатка на УАЗе поймет. Раздатка стоит под углом, вал привода переднего моста находиться в самом низу, уровень масла в раздатке скрывает только вал переднего моста, то-есть если шестерня привода переднего моста не крутится, масло не разбрызгивается и раздатка не смазывается. Точно так и при работе КОМ, раздатка не смазывается.

Ещё замечено при езде с отключенными трещотками, сильно изнашивается шлицевая на переднем кардане.

Хочешь круто изменить свою жизнь? Просто не заплати за интернет!

голос

Рейтинг статьи

Коротко о конструкции узла на автомобиле

На Патриоте установлено однодисковое сухое сцепление с гидравлическим приводом. Принцип работы узла основан на передаче крутящего момента от маховика двигателя первичному валу коробки передач, за счет силы трения.

Механизм сцепления состоит из следующих элементов:

ведомого диска;
нажимной корзины;
выжимного подшипника;
вилки выключения;
элементов привода;
педали сцепления.

Узел размещается в кожухе, который закреплен на маховике. В рабочем положении сцепление включено. Это значит, что при отпущенной педали диски прижаты друг к другу и маховик передает вращение через элементы трансмиссии ведущим колесам.

Для разъединения двигателя и МКПП нужно, чтобы усилие от ноги водителя воздействовало на выжимной подшипник, который нажмет лепестки диафрагменной пружины и разъединит диски.

Для этого служит система привода, которая состоит из:

педали;
главного цилиндра сцепления (ГЦС);
рабочего цилиндра сцепления (РЦС);
вилки выжимного подшипника;
шлангов и трубок.

При нажатии на педаль усилие передается поршню ГЦС, который вытесняет гидравлику из полости и по трубке направляет в РЦС. Поршень последнего перемещается и своим штоком воздействует на вилку выключения, которая передвигает выжимной подшипник и выключает сцепление.

Из-за выработки фрикционного материала диски могут неплотно прилегать друг к другу, и при больших оборотах двигателя будет возникать неприятный запах.
