Ремонт блока двигателя приора

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

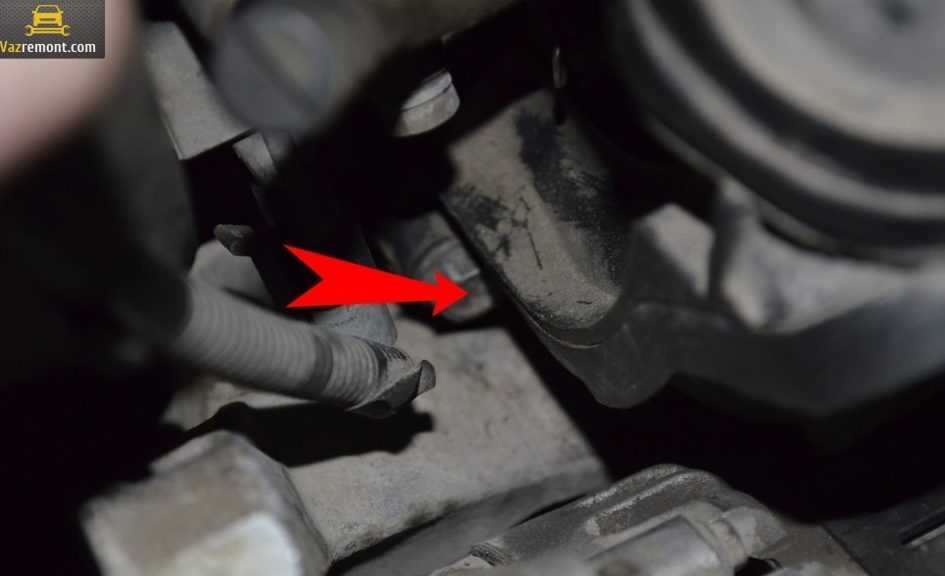

Начинается работа со снятия воздушного фильтра, проводки, которая будет мешать вам демонтировать катушку и впускной коллектор. Также снимите дроссельную заслонку. Сложнее всего будет демонтировать коллектор – его крепление расположено под генератором. Чтобы добраться до него, следует открутить крепеж генератора и снять его ремень. Подходящим инструментом отодвиньте генератор Лада Приора в сторону;

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Установка

1. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

2. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

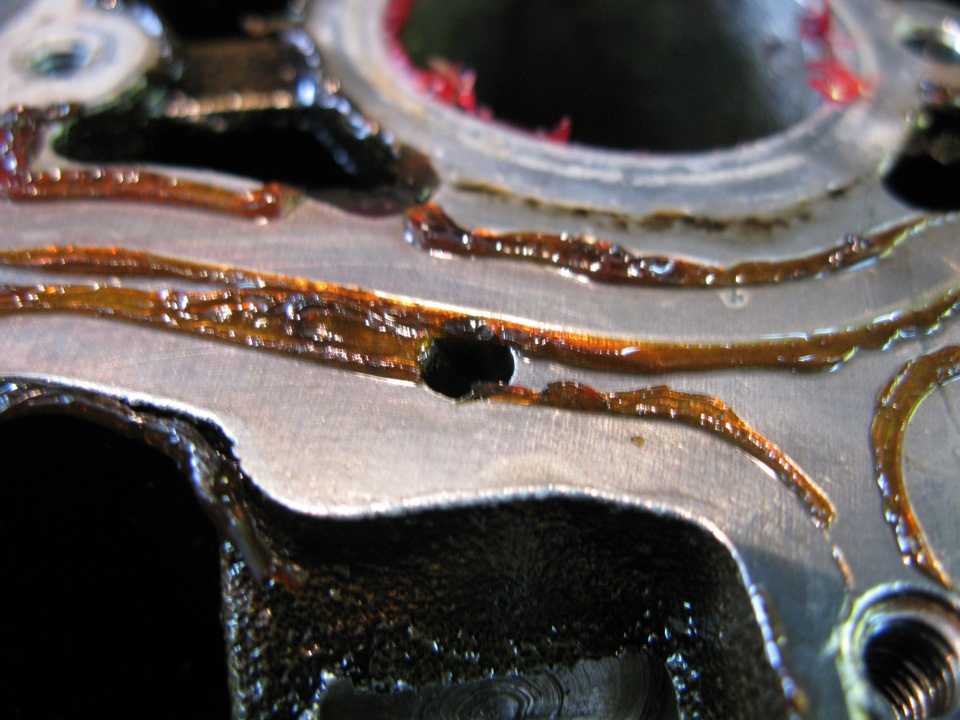

3. Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

Предупреждение! При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки недопустимо

4. Устанавливаем направляющие втулки головки в посадочные места блока цилиндров. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

5. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие углубления головки.

Предупреждение! Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 100 мм

6. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 100 мм заменяем.

7. Перед установкой окунаем резьбовую часть болтов в моторное масло, и даем маслу стечь, выждав около получаса.

8. Устанавливаем в отверстия головки болты ее крепления. Динамометрическим ключом затягиваем болты крепления головки в три приема — сначала моментом 20 Н·м (2 кгс·м) затем доворачиваем болты на 90° и потом еще раз доворачиваем болты на 90°. При этом соблюдаем очередность, указанную на фото.

Последовательность затяжки болтов крепления головки

Дальнейшую сборку двигателя выполняем в обратной последовательности.

Источник

Основные признаки для демонтажа ГБЦ

Никакого регламента в замене вспомогательных частей ГБЦ завод производитель не дал, однако существуют некоторые признаки по которым всё же придётся произвести её демонтаж.

Наличие следов механического вида на ГБЦ.
Наличие протечек моторного масла или тосола в местах соединения ГБЦ с блоком.
Если из выхлопной трубы идёт белый пар , это будет обозначать, что тосол попал в цилиндры и без снятия ГБЦ тут не обойтись.
Пена-эмульсия на крышке расширительного бачка , свидетельствует о попадании отработанных газов в систему охлаждения.
В бачке с охлаждающей жидкость масляные следы — говорят о не герметичности системы.
На масляном щупе двигателя наблюдается белый налёт , говорит нам о том, что в масле есть следы тосола (антифриза). Работы потребуют снятие ГБЦ.

Вороток с трещоткой;
Силовой вороток;
Головка на восемь, десять, тринадцать;
Два рожковых ключа на семнадцать;
Накидной ключ на пятнадцать;
Мощный магнит;
Герметик;
Динамометрический ключ;
Таз для сбора жидкости;
Шлицевая и крестовая отвертки;

Откройте капот и выкрутите четыре болта крепления декоративной накладки двигателя. Болты под головку на восемь.

Нажмите на фиксатор и отсоедините разъем питания на ДМРВ.
Головкой на восемь ослабьте два хомута и снимите подходящий патрубок от корпуса фильтра к дроссельной заслонке.

Изнутри шлицевой отверткой подковырните и протолкните вверх два сайлентблока на которых удерживается корпус фильтра. После демонтажа сайлентблоков, поднимите корпус фильтра и уберите в сторону.

Отверните 3 гайки крепежа модуля зажигания и отсоедините разъем. Гайки под головку на десять.

Извлеките свечные наконечники из колодцев и демонтируйте модуль зажигания вместе с проводами.
Отверните два болта крепления троса газа и освободите бобышку из зацепления с пластиковым колесом привода заслонки.

Отсоедините разъем на датчик положения распределительного и коленчатого вала, а также фишку от адсорбера.
Уберите в сторону жгут проводов на впускном коллекторе.

Ослабьте два хомута и снимите патрубки охлаждающей жидкости подходящие к дроссельной заслонке.

Снимите белый вакуумный шланг на впускном коллекторе.
Открутите 2 болта крепежа коллектора к резиновым подушкам. Болты под головку на десять.

Шлицевой отверткой ослабьте хомут крепления шланга ВУТ к коллектору и снимите его.
С задней части дроссельной заслонки снимите два разъема питания на датчики.
Ослабьте четыре хомута крепления коллектора к переходным патрубкам.

Отпустите винт хомута шланга адсорбера и снимите его. Шланг подходит к дроссельной заслонке снизу.
Выкрутите винт крепежа шланга сапуна и отведите в сторону.
Снимите впускной коллектор с переходных патрубков и уберите в сторону.

Отверните кронштейн крепежа разъема питания форсунок и разъедините его. Болт крепящий кронштейн под головку на десять.

Снимите разъём на датчик давления масла в клапанной крышке.
Отверните 3 болта крепежа проводов массы к ГБЦ. Болты под головку на десять и тринадцать.

Выкрутите четырнадцать болтов крепежа клапанной крышки и снимите ее. Болты под головку на восемь.

Открутите штуцера подачи и обратки топлива. Штуцера под ключ на семнадцать. Одним ключом держите трубку, а другим выкручиваете штуцер. Штуцера перед откручиванием желательно пометить, чтобы при сборке не перепутать.

Отверните шесть болтов крепления боковой пластиковой крышки ГРМ и снимите. Болты под головку на десять.

Открутите болт крепления кронштейна к верхней опоре двигателя. Болт под ключ на пятнадцать.

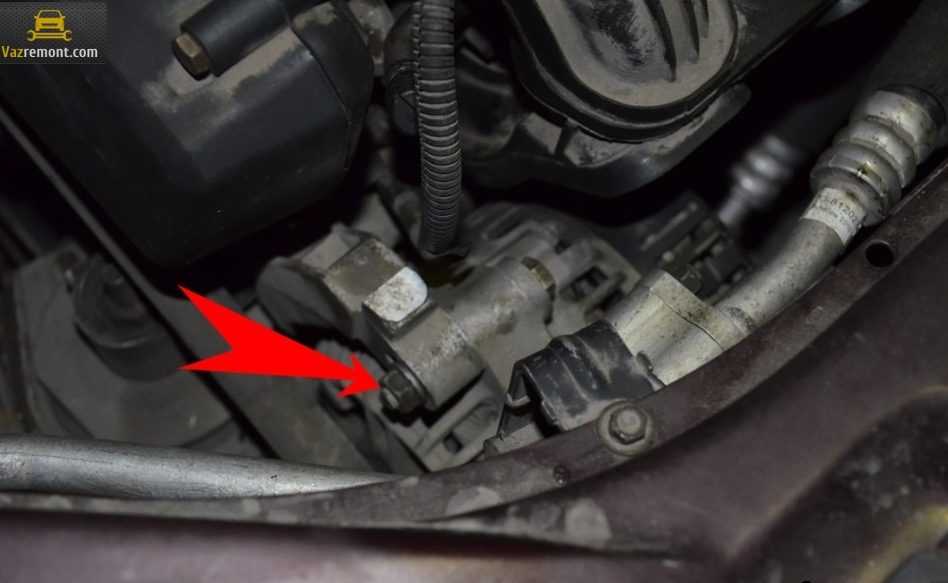

Ключом на тринадцать отверните три гайки крепежа кронштейна верхней опоры силовой установки и снимите его.
Установите метки на распределительных валах, совместив отметки на звездах и корпусе. Крутите распределительные валы по часовой стрелке с помощью двух ключей на семнадцать.

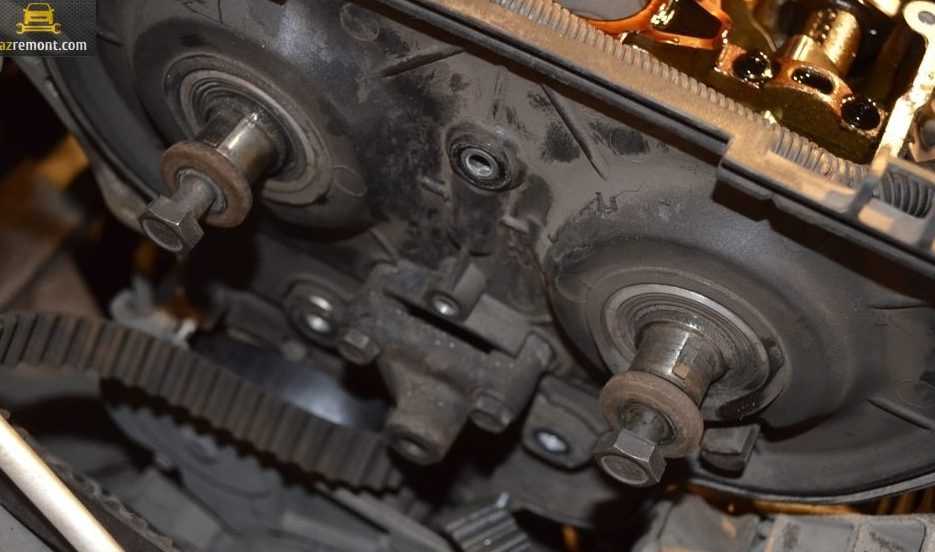

Открутите гайки крепления двух натяжных роликов и снимите их. Гайки под ключ на семнадцать.

После демонтажа натяжных роликов, снимите ремень ГРМ.
Установите головку как показано ниже, чтобы застопорить правый РВ. Далее открутите болт крепления распределительного вала. Болт под ключ на семнадцать.

Подденьте плоской отверткой и по очереди снимите шестерни распределительных валов.

Отверните двадцать болтов крепления верхней плиты ГБЦ. Болты под головку на восемь.

После откручивания болтов снимите плиту вместе с распределительными валами.
Мощным магнитом извлеките гидрокомпенсаторы из посадочных мест. Их нужно подписать и не перепутать местами при установке.

Ключом на десять выкрутите болт крепежа щупа и снимите его.
Ключом на тринадцать открутите сливной болт охлаждающей жидкости. Не забудьте заранее подставить таз для сбора жидкости.

Ослабляем хомуты и снимаем пять патрубков, которые подходят к термостату.

Обслуживание, устройство, ремонт и эксплуатация автомобилей Lada Priora ВАЗ-2170, 2171, 2172 – Разборка, ремонт и сборка головки блока цилиндров

Page 2

11 сентября 2013 г.

В мае 2013 года стартовал серийный выпуск Лады Калины 2-го поколения. Доступна новинка с кузовом универсал и хэтчбек. Для бюджетной машины новая Лада Калина имеет отличный дизайн, большой набор современных опций и приличные ездовые качества.

АвтоВАЗ начал с продаж люксовых версий новой Калины. Это связано с успешным применением подобной практики концерна Nissan. Около 70% продаж предыдущей Калины выпало на комплектацию Норма и 30%, соответственно, на Стандарт и Люкс.

Все комплектации новинки оборудуются одинаковыми креслами, но с разной обивкой. Они являются самым слабым местом в эргономике Калины 2. Постоянный скрип и некомфортная набивка, все выпуклости которой поясница прекрасно ощущает, создают немало дискомфорта во время продолжительной поездки.

На пассажирском ряде тесновато: человеку с ростом около 190 см колени к груди прижимать не придется, и останется немного места над головой, но особого комфорта он не почувствует.

Также на втором ряду размещены три подголовника, которые можно отрегулировать под каждого пассажира.

В салоне явно нужны дефлекторы, поскольку тепло и холод от климатической системы идут под передними сиденьями в основном к ногам.

Багажник Калины 2 имеет электрозамок, управлять которым можно с помощью кнопки в салоне или ключа в версии «Люкс».

Открывается багажник легко, а закрывается он с небольшим усилием, поскольку нужно преодолевать сопротивление амортизаторов, после чего хлопнуть, чтобы крышка закрылась.

Мощность 16-клапанного двигателя, устанавливаемого ранее на Гранте и Калине, увеличили до 106 лошадей и 145 Нм вращательного момента. Механическая КПП с 2012 года использовалась на тех же моделях. Первая и вторая передачи переключаются мягко, без какого-либо хруста.

Первая передача способна разогнать 1040-килограммовый автомобиль до 45 км/ч, вторая – до 80 км/ч. Максимальный вращательный момент новой Калины составляет 145 Нм при 4000 об/мин. Для агрессивной езды стрелку тахометра необходимо загонять за 3500. В таком режиме двигатель будет сжигать около 10 л 92-го бензина на «сотку».

Коробка-автомат доступна лишь в паре с 98-сильным движком. Такой же двигатель устанавливается и на Гранте.

Кнопка «овердрайв» не позволит коробке переходить на четвертую передачу. В таком режиме автомобиль расходует около 9,8 л на 100 км.

https://www.youtube.com/watch?v=cTgAHItizWM

Подвеска Калины очень энергоемка, что немаловажно для отечественных дорог. Автомобиль мягко преодолевает ямы на дорожном полотне и устойчив на скоростях свыше 100 км/ч

Но машина “ловит” немалые крены и раскачивается на волнах асфальта. В связи с повышенной жесткостью кузова Калина 2 все же увереннее чувствует себя на дороге, чем ее предшественница.

Новая Калина – компактный и привлекательный городской хэтчбек. Для тех, кто имеет в своем распоряжении около 400 000 рублей, Калина 2 будет выгодной покупкой.

Выполнение операции без динамометрического ключа

Поскольку на всех указанных автомобилях усилие точно указано, то без динамометрического ключа при посадке ГБЦ не обойтись. Но на некоторых авто вполне можно обойтись без него и использовать для затягивания обычные ключи и удлиняющей насадкой.

Сразу отметим, что выполнение работ без спец. инструмента допускается только на «старых» двигателях («Москвич», ВАЗ первых моделей).

Особенностью затяжки головки блока без динамометрического ключа является необходимость «чувствовать» прилагаемое усилие. В остальном же общая методика работ такая же, как и с использованием спец. инструмента:

Заворачиваем «от руки» все болты;
Делаем 1-й подход, прилагая среднее усилие (при этом стараемся тянуть все болты с одинаковым усилием, плавно и без рывков). Обязательно следуем порядку затяжки;
Выполняем второй подход, повысив усилие (чтобы более точно «ощущать» усилие, ключ с наращенным плечом следует тянуть «на себя», а не толкать «от себя»);
Третий подход делаем с высоким усилием (проворачиваем до момента, когда болт остановиться).

Одним из вариантов затяжки без динамометрического ключа является двойное доворачивание крепежей после выполнения 2-го подхода.

Поскольку без навыков «чувствовать» прикладываемое усилие удается далеко не всем, метод без динамометрического ключа лучше не использовать, ведь последствия неправильной затяжки головки блока – достаточно серьезны и могут привести к очень серьезным поломкам.

Поэтому перед ремонтом двигателя, связанным со снятием головки блока следует запастись специальным инструментом, тем более что лишним он не будет и применение ему найдется всегда.

Проблемные места в двигателе

В период эксплуатации этого транспортного средства владельцы обнаруживают неисправности и слабые места мотора. К ним относятся следующие:

Помпа. Еще этот элемент называют жидкостным насосом. Он довольно часто ломается. Если владелец транспортного средства вовремя не посмотрел на показатели температурного датчика, то поломка жидкостного насоса может привести к тяжелым последствиям. Эта установка быстро перегревается, а потом ее просто заклинивает. Чтобы вернуть работоспособность детали, придется проточить цилиндры, а потом поменять поршневую группу.
Радиатор. Обязательно нужно периодически проверять радиатор. Довольно часто в местах, где имеются спайки, образуется течь. Их обязательно нужно устранить как можно быстрее.
Ролик в механизме газораспределения. Это еще одно слабое место, где могут появляться поломки. Если во время работы двигателя слышен гул в области под крышей ремня ГРМ, то обязательно нужно принять все необходимые меры. Если гул начал мешать, только когда поездка длительная, то функциональность ролика можно восстановить, используя побольше смазки. Однако на долгое время это не спасет, так что капитальный ремонт потребуется. Ролик придется заменить. Если и дальше игнорировать неприятные звуки, то в дальнейшем это приведет к тому, что нагрузка на ремень ГРМ значительно возрастает. В итоге он либо прорывается, либо слетает со своего места. Как следствие, клапаны гнутся, так что необходим полный ремонт всего агрегата.

Довольно часто водители Приоры предъявляют жалобы на то, что масло подтекает под крышкой механизма клапанного типа. Чтобы устранить такую проблему, нужно просто заменить прокладки.

Как правило, ремонтные работы заключаются в том, что требуется расточить цилиндры или просто заменить поршни.

Как проводится работа

Прежде всего приготовьте инструменты. Вам потребуется иметь:

динамометрический ключ;
набор ключей;
штангенциркуль;
вороток;
торцевые головки.

Каждый болт затягивается в 4 подхода: 2 круга с разным моментом и столько же с поворотом на 90 градусов. Есть несколько правил, которые нужно соблюдать, чтобы крепежи на головке блока цилиндров были затянуты успешно:

Всегда заменяйте старые крепежи на новые. Дело в том, что крепежные элементы во время работы двигателя находятся в напряжении. Это приводит к их износу и поломке.
Тщательно осмотрите постель ГБЦ и другие элементы. Изношенные или деформированные части лучше заменить. Небольшая поломка или трещина может привести к глобальным разрушениям.
Прокладку в процессе любого ремонта стоит менять на новую.
Затяните каждый в 4 подхода, соблюдая очередность. Не торопитесь с выполнением этой работы и постоянно сверяйтесь со схемой, чтобы не запутаться. Новичкам рекомендуем перед началом работ посмотреть инструкцию на видео. С ее помощью вы визуально сможете представить каждый шаг и точно не сделаете ошибку.
Весь инструмент должен быть качественный, особенно динамометрический ключ. Лучше одолжите его на день, чем покупайте, стараясь сэкономить. Хороший ключ не может стоить копейки.

До начала работы выставите колена и распределительный вал в положение верхней мертвой точки. Поэтапно затягивание происходит следующим образом:

1 круг с моментом 2 кгс/м (20 Н*м);
2 круг с промежутком моментов от 7.1 кгс/м (69.4 Н*м) до 8.7 (85.7)
3 круг – поворот на 90 градусов;
завершите работу еще одним поворотом на 90 градусов.

Соблюдайте описанные выше правила при сборке механизма, чтобы он прослужил вам как можно дольше. Сверяйтесь со схемой, чтобы провести работу правильно

Обратите внимание, что сначала каждый болт затягивается динамометрическим ключом с указанным моментом, а затем остальные круги также проходят по схеме

Не торопитесь во время затягивания, делайте плавные движения. При чрезмерной затяжке крепеж просто ломается. Хорошо, если то произойдет во время работы. Если вы закрепите ГБЦ слишком крепко и не исправите ошибку, то в процессе работы болты могут лопнуть, что приведет к дорогостоящему ремонту того узла. При слабой затяжке прокладка начнет пропускать. Если вы не сразу это обнаружите, то поломка станет более чем серьезной.

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

В данной статье рассмотрим наиболее распространенный на сегодняшний день 16-ти клапанный 126 мотор с мощностью 98 лошадиных сил, устанавливаемый на Приору, Калину и Гранту.

Головка блоков цилиндров (ГБЦ) – один из главных механизмов надпоршневой полости, в которой осуществляются основные процессы рабочего цикла.

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Деталь сложной формы, изготовлена из алюминиевого сплава способом точечного литья, что зачастую и является камнем преткновения в связи с хрупкостью данного материала.

Подробный процесс замены головки блока цилиндров:

Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
Необходимо слить охлаждающую жидкость (антифриз/тосол)
Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
Снимаем дроссельную заслонку , не забыв снять тросик газа
Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
Отсоединяем шланги охлаждения системы.
Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
Откручиваем и снимаем впускной коллектор
Снимаем крышку головки блока цилиндра

Прокладка крышки головки блока цилиндров на автомобиле Лада Приора меняется на новую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло или она сильно обжалась в процессе эксплуатации или в случае ремонта ГБЦ, т.е. в нашем случае её замена обязательна.

С помощью шестигранника снимаем пластиковый кожух ГРМ
Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.
Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
Вынимаем стопорные кольца из пазов хвостовиков валов.
Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Хочется отметить, что болты головки блока цилиндров повторно лучше не использовать т.к. при затяжке они имеют свойство вытягиваться.

Снимаем прокладку головки блока цилиндров

От качества новой прокладки ГБЦ и ее установки зависит правильная работа двигателя. Дефекты прокладки и её неправильная установка могут привести к подтеканию масла, и в скором времени поломке двигателя.

Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка головки блока цилиндров представляет собой высокотехнологичную и сложную деталь из пирога с каркасом из перфорированной тонколистовой стали

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

Замена прокладки головки блока цилиндров
Замена распредвалов
Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке

Устанавливается прокладка ГБЦ, за ней и головка ГБЦ. Болты головки блока цилиндров на 126 моторе значительно отличаются от других моделей двигателей, поэтому затяжка головки блока цилиндров производится несколько иначе, вернее меняется только момент затяжки который можно узнать в мануалах по ремонту.

Далее устанавливается крышка головки цилиндра, и остальные недостающие детали.

В случае, если повреждены масляные или водяные каналы, ремонт и замена головка блока цилиндров двигателя становится не пригодной для её ремонта. В связи с этим появляется актуальный вопрос, где же купить головку блока цилиндров, новую или бу.

Ну и на последок, кому то может помочь и видео обзор по замене головки блока целиндра своими руками!

Цена новой головки блока цилиндра колеблется от 15 до 20 тысяч рублей, за бу ГБЦ попросят же выложить 6-12 тысяч.

BUBLS-64 › Блог › Трудовые будни №7 или Поиски давления масла в двигателе ВАЗ 16V продолжение.

В этой части я расскажу вам о главных ошибках юного «моториста» и о том почему я не люблю журнал ЗаРублем.Приступаем к «разбору полетов».1. Для начала расскажу о системе смазки ГБЦ 2112, 21124, 21126.Масло для смазки шеек распределительных валов подводится через каналы выполненные в «постели» ГБЦ, а затем через канавки в верхних крышках подшипников.

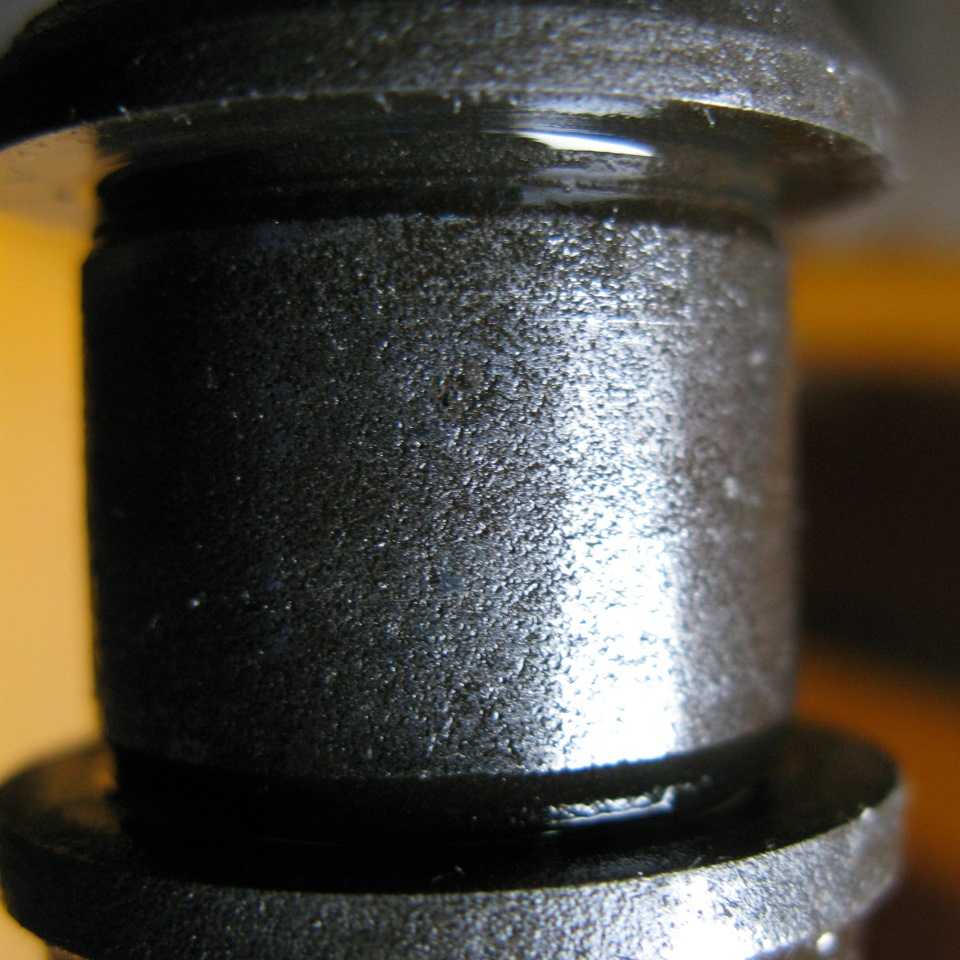

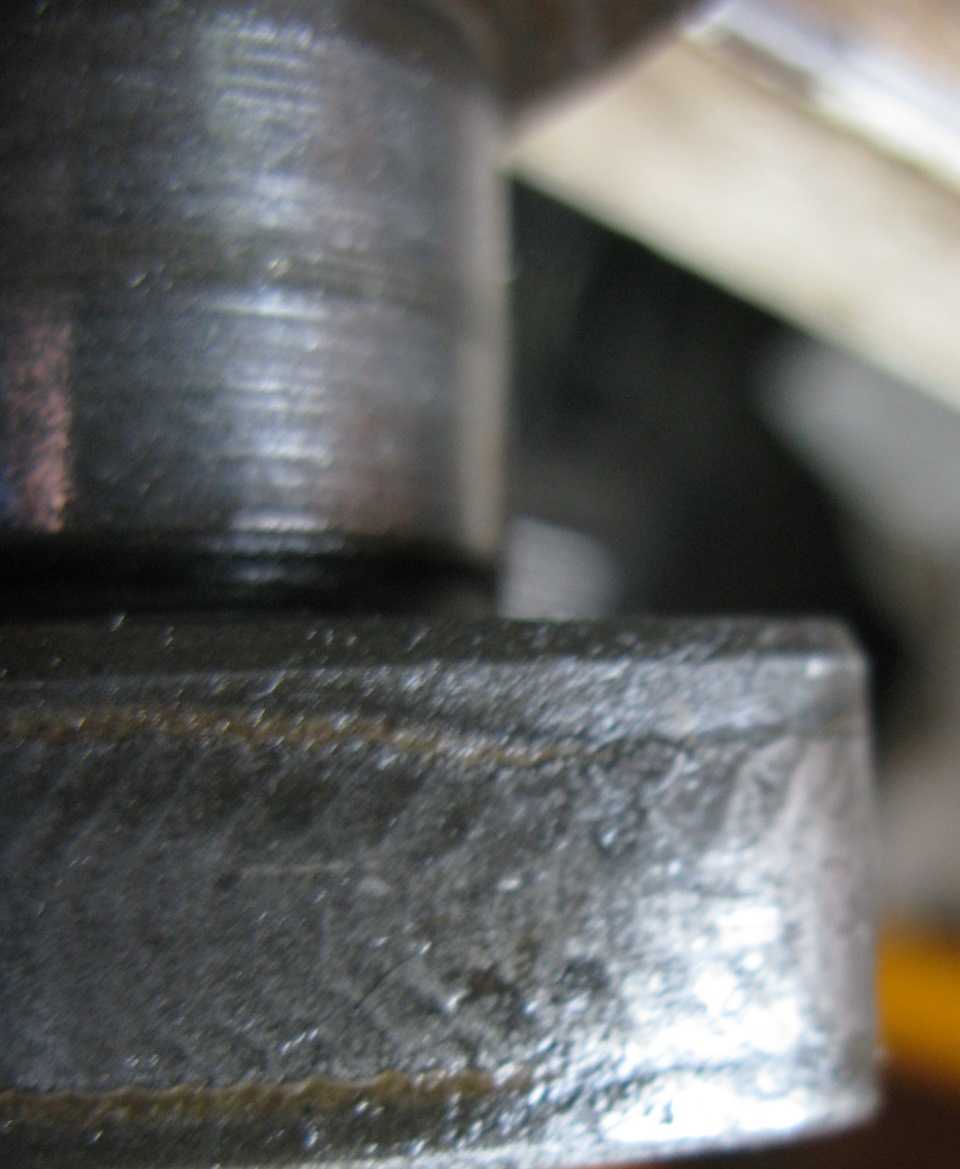

Нижняя часть подшипников выполнена в корпусе ГБЦ и канавок для смазки не имеет.
