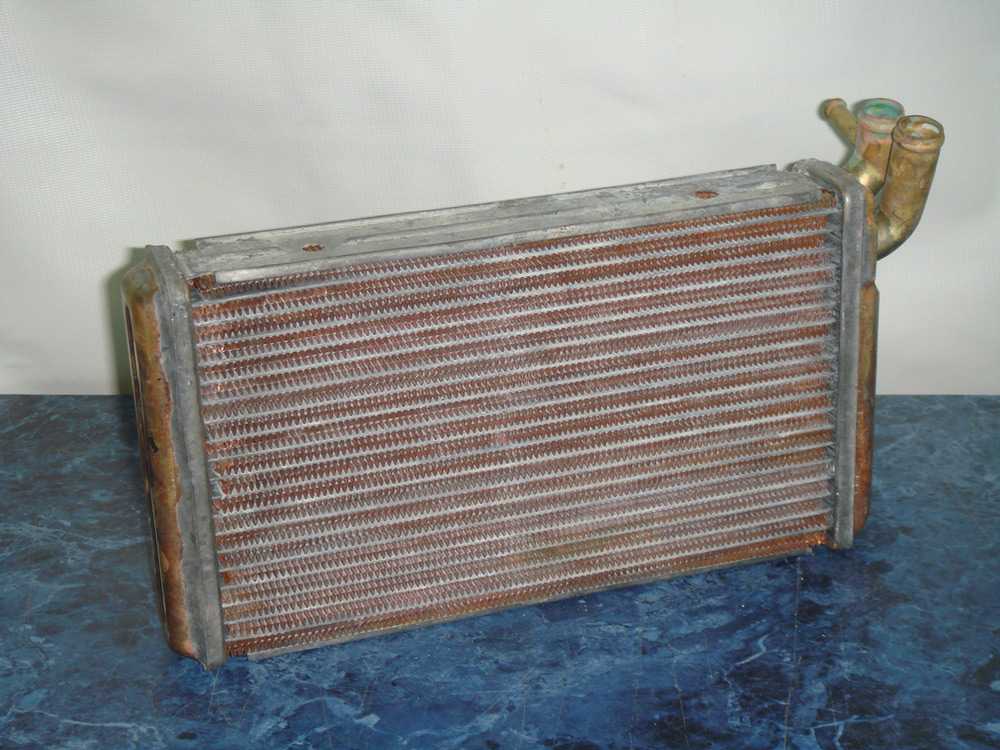

Как поменять радиатор печки ваз 2114 (2115) своими руками

Советы по покупке и замене патрубков на ВАЗ2115

Как и на любом автомобиле возникает момент, что появляется необходимость замены патрубков системы вентиляции и отопления салона автомобиля. Неисправность возникает по разным причинам. Патрубки получают трещины из-за частых перемен температуры. Иногда попадание масел и бензина тоже приводит к неисправности. Обычно под хомутами крепления образуются трещины и дырки в патрубках. При некачественных патрубках, резкое повышение давления в системе охлаждения (ДВС) двигателя автомобиля тоже приводит к неисправности патрубков.

Совет по экономии

Возникает необходимость замены патрубков новыми. Не стоит тратиться на новые патрубки, выпускаемые именно на систему охлаждения и вентиляции ВАЗ2115. Через год они потрескаются, порвутся. Лучше купить шланг отопителя от автомобиля газель диаметром 16мм. Шланга длиной 3 метра будет достаточно. По наружному диаметру шланга покупают хомуты для крепления на штуцерах.

Для замены неисправных патрубков машину ставят на эстакаду, на смотровую яму. Двигатель автомобиля должен остывать хотя бы в течение часа.

Устройство системы охлаждения

При работе мотора выделяется много тепла для отвода, которого служит охлаждающая система автомобиля, состоящая из таких узлов:

  • 1 — Радиатор печки.
  • 2, 3 — Отводной, подводной патрубки отопителя.
  • 4 — Шланг помпы.
  • 5 — Патрубок, идущий от расширительного бачка.
  • 6, 12 — Пароотводящие шланги.
  • 7 — Крышка бачка.
  • 8 — Бачок расширительный.
  • 9 — Термостат.
  • 10, 19 — Отводящие патрубки.
  • 11, 13 — Подводящие патрубки.
  • 14 — Охлаждающий радиатор.
  • 15 — Сливная пробка радиатора.
  • 16 — Вентилятор обдува радиатора.
  • 17 — Помпа

Нужно слить охлаждающую жидкость из системы. Открывают крышку расширительного бачка. Снимают боковушки панели приборов в кабине. Открывают кран подачи жидкости на радиатор печи. Сливают охлаждающую жидкость в емкость 10 литров, ослабив затяжной хомут подачи жидкости на радиатор печи, и отсоединив сам патрубок. При этом нужно быть осторожным, чтоб охлаждающая жидкость не попала в глаза. Направляют конец патрубка в емкость, так как жидкость с емкости, после замены патрубков, нужно будет залить обратно в систему охлаждения. Для удобства работы снимают воздушный фильтр.

Снимают сначала наружные патрубки, затем патрубки с радиатора печи в кабине. По размеру патрубков отрезают шланг отопителя. Для удобства насаживания на штуцера, слегка смазывают поверхность штуцеров солидолом, либо литолом. Сначала насаживают шланг на штуцера радиатора печи, затем на трубки крана, предварительно не забыв поставить хомуты на шланг. Хомутами закрепляют шланг на штуцерах и трубках. Те же самые действия выполняются на трубках и штуцерах снаружи. После сборки, проверяют надежность затяжки хомутов крепления шланга на трубках и штуцерах.

Заливают охлаждающую жидкость в расширительный бачок, только до максимальной метки, ставят на место воздушный фильтр. Крышку расширительного бачка закрывают. Заводят автомобиль, прогревают до срабатывания вентилятора охлаждения. Смотрят, нет ли утечек охлаждающей жидкости с системы охлаждения. При правильном ремонте, не бывает утечек. При необходимости добавляют охлаждающую жидкость в бачок, до достижения среднего уровня между метками минимальный и максимальный.

В чем плюсы заказа патрубков и других автозапчастей через интернет?.

В первую очередь хотелось бы отметить, насколько удобно сидеть на диване дома и выбирать нужные автозапчасти для машины. При этом не имеет значения, какая на улице в этот момент погода. Кроме этого, при помощи интернета реально купить детали для авто и на работе. Все объясняется тем, что для заказа товаров в онлайн-режиме не требуется много времени. Несколько кликов мышкой и продукция из виртуального автомагазина будет заказана, останется лишь дождаться ее доставки.

Нет никакой разницы, какая марка и модель автомобиля. Для всех машин в интернете есть автозапчасти. Такая покупка выгодна для тех, кто ценит свое время. При необходимости всегда возможно заказать автодетали из любого города. Об их доставке переживать не стоит, ведь этим занимается курьерская служба. Обычно товар привозится покупателю в кротчайшие сроки.

В завершение осталось лишь уточнить, что стоимость на детали в виртуальных магазинах доступная. По этому поводу автовладельцу не придется переживать. При осуществлении покупки таким способом у него появится возможность сэкономить.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Рекомендуем: Секреты мастеров — все способы выпрямления вмятины без покраски

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

  1. В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
  2. Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
  3. В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
  4. Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Чистка и промывка радиатора печки ВАЗ 2114/15

Повысить эффективность работы печки можно с помощью очистки и промывки радиатора. Процедуру можно выполнить без демонтажа радиатора и с демонтажем. В первом случае потребуется снять отводящий и подводящий патрубки с отопителя и залить в него раствор для промывки. В качестве такого раствора используют лимонную кислоту, чистящие средства для сантехники (например, «Крот») и т. п. Затем радиатор промывают проточной водой и заливают ОЖ. Более качественно почистить радиатор можно, сняв его с автомобиля. Это позволит промыть его не только изнутри, но и снаружи, удалив грязь между сотами. Промывку обычно проводят проточной водой.

Если после выполнения этих процедур печка лучше работать не стала, радиатор необходимо заменить.

Видео: промывка радиатора печки

Таким образом, диагностировать неисправность и определить причину плохого обогрева салона ВАЗ 2114/15 своими руками довольно просто. Самостоятельный ремонт и замена отдельных элементов системы отопления также не представляют большой сложности. Достаточно лишь точно выполнять рекомендации специалистов.

С наступлением холодов владельцы автомобилей нередко обнаруживают, что система отопления салона их авто работает неэффективно. Вроде бы все исправно, вот только поступающий из дефлекторов воздух недостаточно теплый. Такая проблема может быть свидетельством того, что радиатор отопителя машины засорился и не может пропускать через себя положенное количество нагретой охлаждающей жидкости.

Как же быть в подобной ситуации: заменить отопитель или попытаться его отремонтировать? Не спешите прибегать к радикальным мерам. Если теплообменник не течет, его можно восстановить.

В этой статье мы поговорим о том, как осуществляется промывка радиатора печки без снятия ее с автомобиля. Кроме этого, обсудим, какие средства подойдут для этой процедуры лучше всего.

Неисправность резистора

Несмотря на достаточно простую конструкцию отопителя, некоторые его элементы могут со временем выходить из строя. При этом вероятность отказа системы отопления в целом достаточно мала. К наиболее распространённым поломкам печки относятся:

  • проблемы с радиатором;
  • течь крана;
  • износ патрубков;
  • поломка резистора;
  • неисправности переключателей.

Рассмотрим каждый блок неисправностей подробнее.

Как уже отмечалось выше, резистор предназначен для изменения уровня сопротивления тока, поступающего от генератора на вентилятор системы отопления. В ВАЗ-2114 с помощью переключателя можно обеспечивать работу вентилятора в трёх режимах. При крайнем положении вентилятор питается напряжением, равным по номиналу напряжению бортовой сети автомобиля, обеспечивая максимальную выходную мощность.

При перегорании обмоток, независимо от положения переключателя, вентилятор работает только на полную мощность. Невозможность переключения режимов работы вентилятора и является свидетельством возникновения неисправности резистора.

О неисправности резистора может свидетельствовать работа вентилятора в одном режиме, когда манипуляции с переключателем не влияют на его скорость обдува. Для замены резистора необходимо приготовить отвёртку с крестообразным наконечником, наждачку с мелким зерном и мультиметр. Алгоритм действий:

  • отсоединяем отрицательную клемму АКБ;
  • откручиваем саморезы, которыми крепится правая крышка консоли;
  • отвёрткой откручиваем саморезы крепления правой крышки центральной консоли;
  • откроется доступ к резистору, от которого нужно отсоединить все проводки и оценить контакты на предмет подгорания. Если контактная поверхность окислена, с помощью наждачки очищаем её до металла;
  • вполне может быть, что резистор потерял работоспособность именно из-за подгорания/окисления контактов, поэтому собираем всё в обратной последовательности и проверяем, будет ли работать вентилятор во всех штатных режимах;
  • в случае отрицательного результата опять снимаем отрицательную клемму, крышку панели и откручиваем винт, которым резистор крепится к кузову;
  • извлекаем резистор и с помощью мультиметра проводим измерения сопротивления на входах резистора и на входах обеих обмоток. В последнем случае показатель, свидетельствующий о рабочем состоянии добавочных элементов – 0,2 Ом. Для всего резистора штатное сопротивление должно быть равно 0,8 Ом. В случае несовпадения показаний мультиметра с указанными значениями следует заменить резистор на новый, после чего произвести сборку в обратной последовательности.

Инструкция по снятию и замене

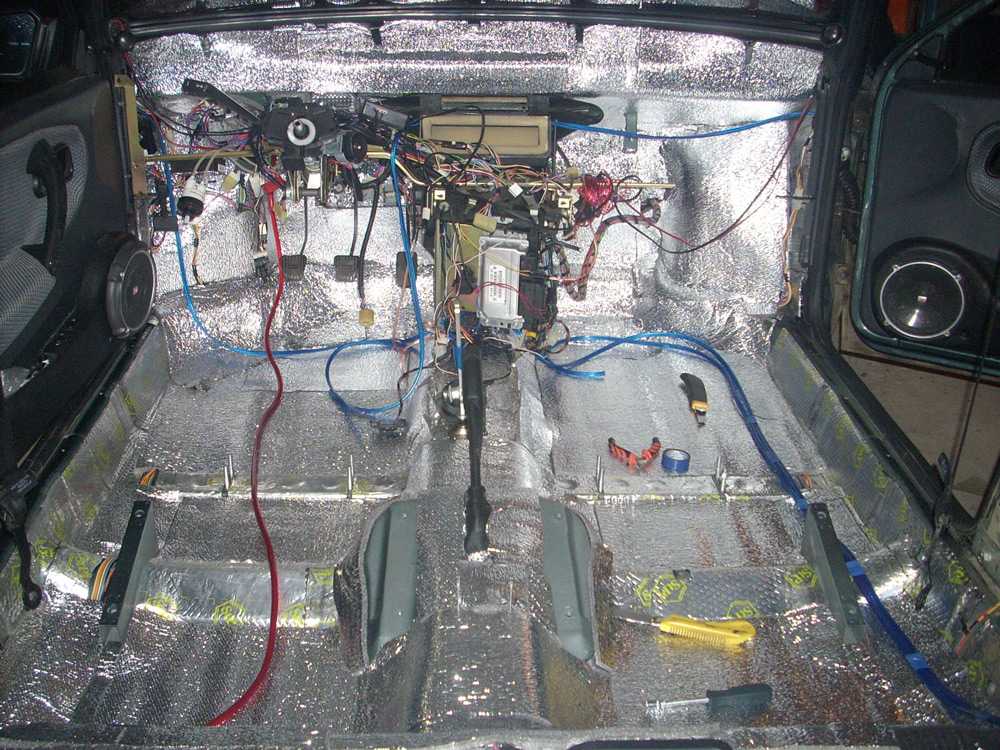

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Заменяем моторчик печки

Необходимо выполнить следующие последовательные действия:

  • Электрическая сеть полностью обесточивается.
  • От моторчика следует осуществить отсоединение плюсового провода. Он находится под приборной панелью.
  • Необходимо открутить два болта, местом расположения которых является двигательный отсек. Они служат для удержания кожуха печки.
  • Затем необходимо отсоединить массу.
  • Откручиваются и извлекаются два болта, которые служат для крепления вентилятора к корпусу отопителя.
  • Проводится демонтаж решетки воздуховода. Для этого элемент поворачивается на 90 градусов и извлекается из кожуха.
  • Собирать устройство следует, используя обратную последовательность. Контакты электропитания необходимо надежно зафиксировать. Иначе узел придется разбирать во второй раз.

Инструкция по замене радиатора отопителя ВАЗ 2114

Из руководства по эксплуатации, ремонту и техническому обслуживанию ВАЗ 2113-2114-2115

  1. Отсоединить минусовую клемму АКБ.
  2. Открыть кран и слить охлаждающую жидкость из системы.
  3. Снять панель приборов.
  4. С правой стороны печки ослабить хомут тяги заслонки обогрева стекла.
  5. Открутить три винта, которые крепят радиатор печки.
  6. Извлечь радиатор из корпуса печки.
  7. Ослабить хомуты и отсоединить шланги от патрубков крана печки в салоне, под панелью.
  8. Ослабить хомуты шлангов и отсоединить их от радиатора.
  9. Установка нового радиатора делается в обратной последовательности.

Для получения большей информации по данной процедуре рекомендуем это видео.

Обычно менять радиатор печки начинают когда проблема уже явная, охлаждающая жидкость льется в салон и это ни есть хорошо как вы сами понимаете.

Для начала следует слить охлаждающую жидкость. Откручиваем саморез под пластиковой заглушкой.

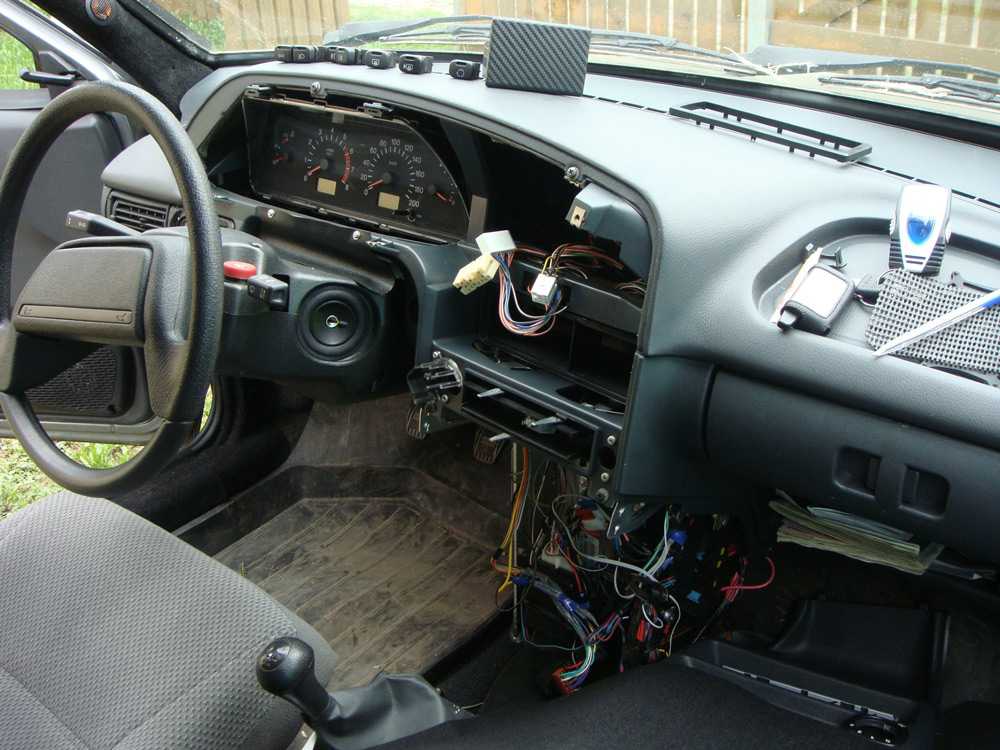

Откручиваем 2 верхних и 2 нижних самореза находящихся у щитка приборов.

Снимаем кожух рулевой колонки, открутив 3 шурупа и три самореза снизу.

Отсоединяем разъем идущий на прикуриватель.

Отсоединяем и убираем магнитолу

Теперь мы можем раскрутить саморез крепежа пластмассовой консоли с двух сторон. Она расположены симметрично.

Затем следует снять регулировочные флажки и переключатель режима вентилятора отопителя.

Теперь мы можем отсоединить консоль от панели.

Отсоединяем клеммы от кнопок на консоли, желательно их пометить что бы потом не перепутать.

Отсоединяем штекер на подсветку пепельницы.

Откручиваем саморезы от диагностического разъема.

Теперь консоль полностью свободно, и ее можно убирать в сторону.

Откручиваем 2 самореза крепления к полу металлической основы, первый вы можете видеть на фото, второй расположен симметрично первого с левой стороны.

Теперь нам следует открутить 4 самореза крепления торпеды, 2 из них расположена с права, а 2 симметрично слева.

Откручиваем два самореза врученных в железное основание.

Отсоединяем 2 самореза находящихся в железной конструкции.

Откручиваем еще 2 самореза и снимаем эту конструкцию, вытащив ЭБУ.

Приподнимаем торпеду доступ к радиатору печки свободен.

На всякий случай подкладываем ветошь на пол, так как с радиатора может потечь охлаждающая жидкость.Откручиваем хомуты системы отопления.

Сливаем из печки и шлангов тосол.Извлекаем старый текущий отопитель.Собираем всё в обратном порядке.

голос

Рейтинг статьи

Основные причины неисправности

Причин подобных неполадок может быть несколько, наиболее же часто встречаются:

  1. Износ либо повреждение патрубков.
  2. Неправильное подключение патрубков.
  3. Поломка крана печки.
  4. Поломка радиатора.

Первая из этих причин — износ патрубков — может происходить по естественным причинам в ходе работы, поскольку химические вещества, входящие в состав охлаждающих жидкостей, оказывают разъедающее действие, которое дополняется влиянием высокой температуры.

Кроме этого, шланги печки ваз 2114 можно легко повредить, чрезмерно затянув на них хомуты. При возникновении подобных повреждений происходит утечка жидкости из системы.

Всего в автомашинах ваз 2114 имеется 4 патрубка. Два из них располагаются под капотом и два — в салоне.

О их повреждении, приведшем к утечке ОЖ, можно судить по следующим косвенным признакам:

  • происходит постоянное падение уровня жидкости;
  • в салоне появился специфический запах;
  • под машиной или в салоне автомашины во время стоянки образуется лужа из ОЖ.

Если наблюдается хотя-бы один из этих признаков, то следует провести срочную диагностику патрубков и их замену.

Признаки неисправности

Основная причина, из-за которой в автосервис обращаются, наверное, 90% людей, которые хотят заменить радиатор печки, следующая: “плохо греет печка, что делать?”. В этом случае (во всяком случае, в нормальном автосервисе, где задача механиков — решить проблему клиента, а не выполнить “любой каприз за ваши деньги”), прежде всего, проверяется на наличие проблем система охлаждения.

Среди проблем, которые вызывают этот симптом, следующие:

  • неисправный термостат;
  • воздушная пробка в системе охлаждения;
  • забит радиатор отопления;
  • закрыт краник печки.

Разберем далее каждую подробнее.

Термостат

Одной из причин плохого прогрева печки в холодное время года может быть заклинивание термостата в открытом положении. В этом случае охлаждающая жидкость сразу уходит на большой круг при запуске двигателя. В результате прогревается машина очень долго, двигатель как следует не прогревается, печка тоже не греет

Если в вашем случае плохой прогрев салона зимой сочетается с медленным прогревом двигателя — обратите внимание на термостат. К слову, жарким летом эту проблему можно и не заметить

Двигатель прогревается медленнее, чем обычно, но на это обратит внимание только опытный автолюбитель.

Бывает и так, что термостат заклинивает в закрытом положении. В этом случае печка тоже не работает, а двигатель, наоборот, закипает быстрее обычного. Холодной зимой проблему можно не заметить, если ездить только на короткие расстояния и не стоять в пробках.

Воздушная пробка

Воздушная пробка чаще всего образуется после замены антифриза. Но могут быть и другие причины завоздушивания системы. У нас на сайте есть специальный материал, полностью посвященный этому вопросу. При необходимости рекомендуем обратиться к нему. Проверить систему несложно: нужно прогреть машину до срабатывания вентилятора и тщательно прощупать все патрубки

Особо обратите внимание на те, что подсоединены к штуцерам крана радиатора. Нащупав участок, температура которого отличается от соседнего, вы сможете убедиться в наличии данной проблемы

Забит радиатор отопления

Еще одной причиной плохо работающей печки является эта. Радиатор забивается по ряду причин:

  • антифриз не меняется с правильной периодичностью, из-за чего на его стенках появляются отложения, которые и забивают каналы;
  • была поломка крыльчатки помпы, частицы которой попали в радиатор;
  • разрушение внутренней поверхности радиатора по возрастным причинам.

Если есть подозрение на засорение (а оно должно быть, если все остальные элементы системы охлаждения работают нормально), стоит воспользоваться специальными средствами для промывки системы охлаждения.

Кран печки

Он может забиться или закиснуть в полузакрытом положении. Или вообще он просто прикрыт. Быть может, прежний владелец предпочитал ездить в прохладе. Проверьте, как он открывается-закрывается, нет ли течи.

И, наконец, если все вышеперечисленное не сработало, поздравляем. Начинается…

Что понадобится для ремонта?

Обратите внимание, что замена печки ВАЗ 2114 может быть осуществлена 2 способами: со снятием торпедо и без демонтажа приборной панели. Профессионалы отдают предпочтение первому способу

То есть, мастера-механики любого СТО меняют радиатор на 2114, предварительно разобрав топредо до винтика. С этой работой справится только тот, кто своими руками уже неоднократно собирал и разбирал приборную панель. Там очень много тонкостей и нюансов.

Говоря за нас, то нами будет осуществлена замена печного радиатора ВАЗ 2114 без снятия приборной панели.

Но опять же, качественно изменить конструкцию машины могут только мастера высокой квалификации. Мы не будем туда влазить, от греха подальше.

Для этой работы нам понадобится:

  1. Набор отверток
  2. Набор ключей
  3. Пара новых хомутов по диаметру патрубков радиатора
  4. Новый радиатор. Кстати, лучше взять что-то из импорта, например, Fenox RO0004C3 (он стоит вдвое дороже оригинала)
  5. Новый антифриз для системы обогрева

Кстати, обратите внимание на статью о преимуществах и недостатках различных типов радиаторов. Теперь рассмотрим вопрос, как осуществляется замена печки ВАЗ 2114 без снятия панели (только радиатора)

Теперь рассмотрим вопрос, как осуществляется замена печки ВАЗ 2114 без снятия панели (только радиатора).

Снятие радиатора печки на ВАЗ-2114

Конструкция и устройство отопителя ВАЗ-2114 принципиально ничем не отличается от любого аналогичного. Если точно установлено, что течёт (или забит) именно теплообменник, то нужно сменить его. Это можно сделать без снятия приборки или сняв её.

Замена радиатора отопителя без снятия панели приборов

  1. Снимите клеммы с аккумулятора, чтобы не замкнуть проводку.
  2. Слейте охлаждающую жидкость в отдельную тару (эту жидкость можно будет использовать повторно, так что сделайте это как можно аккуратнее).
  3. Открутите винты крепления бардачка и консоли.
  4. Снимите кожух рулевой колонки.
  5. Выкрутите винты, которые держать переднюю торпеду (так чтоб можно было ей свободно двигать).
  6. Снимите тросы управления режимами работы печки, что расположены с водительской и пассажирской стороны.
  7. Отсоедините разъём прикуривателя.
  8. Отсоедините штекеры центральной консоли, предварительно нанеся маркировку (1, 2, 3 и т. д.) для облегчения обратной сборки.
  9. Открутив два шурупа, выньте блок сигнализаторов.

https://www.youtube.com/watch?v=GcNZ7y50KQ4

  • Снимите с регулировок отопителя и заслонки пластмассовые наконечники.
  • Демонтируйте центральную рамку приборки, после чего разъедините подсветку прикуривателя.
  • Выкрутите крепежи по бокам (по одному саморезу сверху и снизу).
  • Выкрутите болты крепления блока управления двигателя.
  • Открутите болты крепления железного каркаса к днищу (с левой и правой стороны).
  • Обшивку передних кузовных стоек лучше снять, чтоб они не мешали.
  • Выкрутите шуруп между торпедой и рулевой колонкой.
  • Снимите крышку с теплообменника.
  • Выкрутите два самореза ближе к пассажирской двери и тот, что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой.
  • Аккуратно отведите торпеду в сторону сидений, приподнимите немного вверх и зафиксируйте её в таком положении, чтобы беспрепятственно снять теплообменник (оттягивать нужно очень аккуратно, чтобы ничего не сломать).
  • Снимите хомуты и отсоедините резиновые (подставьте под них ёмкость, чтобы не разлить «драгоценную» охлаждающую жидкость).
  • Достаньте теплообменник, отвернув три самореза крепления к корпусу.

Замена радиатора с полным снятием приборной панели

Такой способ подходит для тех, кто планирует совместно с заменой обогревателя заняться и внешним видом торпеды своего авто (переход на современные приборы, установка светодиодной подсветки и т. д.) или проклейкой дополнительной шумоизоляции. Такой способ намного трудозатратнее первого и требует дополнительной сноровки и умения. Ну а результат, конечно, может быть ощутимо лучше: не только отопление салона улучшится, а и внешний вид преобразится. Подходит этот способ и тем, у кого скрипит торпеда и попутно можно проклеить приборку и избавится от скрипа.

Начнём по порядку:

  1. Отключаем от электропитания оборудование (отсоединив клеммы на аккумуляторе).
  2. Снимаем боковые накладки.
  3. Снимаем магнитолу (если она у вас есть).
  4. Отключаем прикуриватель и снимаем пепельницу.
  5. Отсоединяем рычаги управления печкой.
  6. Выкручиваем два самореза на правой и левой стороне приборки.
  7. Снимаем пластиковую накладку, выкрутив винты с верхней и нижней стороны приборной панели.
  8. Откручиваем винты крепления приборки в районе центральной консоли.
  9. Удаляем заглушку в правом верхнем углу приборной панели и выкручиваем саморез.

  • Для снятия накладки необходимо выкрутить два самореза, удерживающие нижнюю часть накладки.
  • Отодвигаем накладку и после пометки разъёмов отключаем их.
  • Снимаем накладку на рулевой колонки, открутив крепление.
  • Откручиваем нижнее крепление кронштейна.
  • Извлекаем промежуточный корпус из гнезда торпеды.
  • Откручиваем держатель и контроллер реле системы впрыска топлива.
  • Поддеваем щиток приборной панели и надавливаем вперёд. От спидометра идёт трос, его необходимо вытащить.
  • Снимаем декоративные вставки на приборке.
  • Теперь торпеду можно снимать аккуратно, просмотрев ещё раз, всё ли отсоединено.

После снятия теплообменника необходимо приобрести новый. Он может быть: медный (латунный) или алюминиевый. Какой лучше — выбирать вам, мы лишь расскажем об их качествах.

Алюминиевый

Быстрый нагрев, бесспорно, является большим плюсом алюминиевого, а вот быстрое остывание — это минус. Низкая цена и большая ширина отводных каналов может сгладить этот минус.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
