Лампы Лачетти

В этой статье рассмотрим лампы Лачетти, которые устанавливаются на автомобиль. Вот какие лампы установлены на Лачетти.

На Шевроле Лачетти установлены две блок-фары головного света. Для дальнего и ближнего света используется двухнитевая галогенная лампа Н4U (хэтчбек), не испускающая ультрафиолетовых лучей, которые могут повредить пластиковый колпак фары. На седане и универсале установлены отдельные лампы ближнего и дальнего света  — H7 — лампа ближнего света, H1 — лампа дальнего света.

Лампы Лачетти

Также в блок-фарах расположены лампы габаритного света и указателей поворота. Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях.
Для регулировки направления пучка света на задней стенке каждой блок-фары имеются два винта, которые позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях.

Блок-фары укомплектованы электрическим корректором направления светового потока, позволяющим изменять направление светового пучка в вертикальной плоскости из салона в соответствии с загрузкой автомобиля.

На автомобиль установлены задние фонари, состоящие из указателя поворота, света заднего хода и габаритного света/сигнала торможения (установлены двухнитевые лампы).

Часть автомобилей Шевроле Лачетти комплектуется противотуманными фарами, которые установлены в нишах переднего бампера.

На некоторых авто в передней части потолка салона установлен плафон индивидуального освещения, состоящий из двух секций (для водителя и переднего пассажира). Каждая секция включается соответствующей кнопкой.

Также на потолке салона Лачетти установлен плафон освещения, который включается автоматически при открывании любой из боковых дверей (концевыми выключателями, установленными в проемах дверей) или принудительно переключателем. Задний номерной знак при включении габаритного света (наружного освещения) освещают два фонаря.
Плафон освещения багажного отделения Шевроле Лачетти загорается при открытии двери багажного отделения.

Лампа освещения вещевого ящика загорается при открытии его крышки.

Вот какие установлены лампы Лачетти

Лампы Лачетти

  1. H7 — лампа ближнего света (седан, универсал)  55Вт
  2. H1 — лампа дальнего света (седан, универсал)  55Вт
  3. H4 — лампа дальнего/ближнего света (хэтчбек)  60/55Вт
  4. H27W/1 — лампа противотуманной фары  27Вт
  5. PY21W — лампа указателя поворота  21Вт
  6. P21W — лампа противотуманного света, лампа света заднего хода  21Вт
  7. P21/5W — лампа габаритного света и сигнала торможения  21/5Вт
  8. C10W — лампа плафона освещения салона, лампа фонаря освещения багажника 10Вт, C5W — лампа плафона освещения вещевого ящика 5Вт
  9. W5W — лампа габаритного света (блок-фара), лампа дополнительного сигнала торможения, лампа фонаря освещения номерного знака 5Вт, W7,5W — лампа плафона индивидуального освещения  7,5Вт
  10. WY5W — лампа бокового указателя поворота  5Вт
  11. W3W — сигнализатор (контрольная лампа) резерва топлива  3Вт
  12. W1,4W — сигнализаторы (контрольные лампы) комбинации приборов  1,4Вт
  13. W1,4W — лампа подсветки комбинации приборов  1,4ВТ
  14. W1,4W — лампы подсветки блока управления отоплением, вентиляцией и кондиционированием  1,4Вт
  15. W1,4W — лампы подсветки выключателей  1,4Вт

По теме:

Подсветка приборов Лачетти

Подсветка номерного знака Лачетти

Подсветка Лачетти. Описание, замена ламп и советы

Предохранители и реле Лачетти

Участники, которые лайкнули этот пост:

  • Предохранители и реле Лачетти
  • Двигатель Лачетти

Пошаговая инструкция по замене

Завод-производитель данных автомобилей советует осуществлять замену этого компонента каждые 15 тысяч км пробега. В условиях повышенной запыленности или регулярной езды по грязным дорогам этот элемент нужно менять немного чаще — каждые 10 тысяч км. При езде по пыльной местности его срок эксплуатации сокращается. Также замена этого компонента очистительной системы рекомендуется при механическом повреждении любой его части. Стоит отметить, что смена фильтров для автомобилей Шевроле Лачети моделей кузова Sedan и Hatchback производится по одному и тому же принципу.

Старый и новый фильтры

Помните! Экономия нецелесообразна!

Некоторые автолюбители не производят замену, а только промывают или очищают этот компонент, после чего ставят обратно. Это не имеет смысла, поскольку водой или другой жидкостью промыть микроскопические отверстия элемента, которые засорены пылью и грязью, буквально невозможно. В результате на старое место ставится грязный фильтр, так как промывка этому делу не помогает. Как следствие — воздух, поступающий в салон, очищаться не будет.

Итак, вы решили поменять элемент в своем Lacetti:

  1. В первую очередь надо снять бардачок. Для этого откручиваем пять саморезов, которые его крепят к торпеде. На фотографии ниже красными стрелками изображены те саморезы, при помощи которых крепится бардачок, а зеленым — его петли:

Саморезы крепления бардачка

Нужно отключить клеммы аккумулятора — это делается потому что вам придется отсоединять провода от лампы освещения бардачка. Можно также отключить соответствующий предохранитель на блоке. Внимание! Если этого не сделать, то предохранитель, скорей всего, выйдет из строя. А он отвечает не только за свет в бардачке, но и за панель приборов и даже ближнего света фар.
Демонтируем небольшую металлическую пластину с корпуса климатической установки. Металлическая пластина бардачка Затем убираем бардачок в сторону и с левой стороны сверху видим четыре самореза, которые крепят сам салонный элемент. Крепление компонента
При помощи гаечного ключа на «7» откручиваем крепления фильтрующего компонента.
После этого тянем наш фильтр вниз, чтобы снять. Если его никогда не меняли или он менялся очень давно, он может застрять, поэтому прикладывайте дополнительные силы для его демонтажа. Демонтаж фильтра
Как только компонент извлечен, включаем аккумулятор (разумеется, без предохранителя на блоке) и запускаем печку для продува — это делается в целях очистки патрубков от пыли и грязи.
Берем новый фильтр и устанавливаем все в обратном порядке, не забывая об аккумуляторе.

Предохранители и реле в салоне шевроле лачетти

Блок с предохранителями

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

p, blockquote 40,0,0,0,0 —>

p, blockquote 41,0,0,0,0 —>

Схема блока с предохранителями

p, blockquote 42,0,0,1,0 —>

p, blockquote 43,0,0,0,0 —>

Таблица с расшифровкой

p, blockquote 44,0,0,0,0 —>

F1 10А AIRBAG — Электронный блок управления подушками безопасности
F2 10А ЕСМ — Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3 15А TURN SIGNAL — Выключатель аварийной сигнализации, указатели поворота
F4 10А CLUSTER — Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5 Резерв
F6 10А ENG FUSE — Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света
F7 20А HVAC — Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат — контроля*
F8 15А SUNROOF — Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F9 25А WIPER — Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10 10А HANDS FREE — Громкая связь
F11 10А ABS — Блок управления АБС. исполнительный блок АБС
F12 10А IMMOBILIZER — Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13 10А Блок управления автоматической коробкой передач*
F14 15А HAZARD — Выключатель аварийной сигнализации
F15 15А ANTI-THEFT — Электронный блок управления противоугонной сигнализацией
F16 10А DIAGNOSIS — Диагностический разъем
F17 10А AUDIO/ CLOCK — Аудиосистема, часы
F18 15А EXTRA JACK — Дополнительная розетка
F19 15А CIGAR LIGHTER — Предохранитель прикуривателя
F20 10А BACK-UP — Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F21 15А REAR FOG — Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22 15А ATC/ CLOCK — Часы, система климат-контроля*, выключатель кондиционера*
F23 15А AUDIO — Аудиосистема
F24 10А IMMOBILIZER — Иммобилайзер

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

p, blockquote 46,0,0,0,0 —>

p, blockquote 47,0,0,0,0 —>

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

p, blockquote 48,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

В открывшемся пространстве надо найти нужный кронштейн.

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —>

Назначение

p, blockquote 52,0,0,0,0 —>

  1. блок управления системой защиты аккумуляторной батареи;
  2. прерыватель указателей поворотов;
  3. реле включения противотуманного света в задних фонарях;
  4. реле блокировки стартера (для автомобилей с автоматической коробкой передач).

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

p, blockquote 53,0,0,0,0 —>

Замена радиатора печки Шевроле Лачетти с частичным снятием панели

Радиатор отопителя на Шевроле Лачетти редко вызывает вопросы. Но если вызывает, то большие. Мы разбирались с причинами нерабочей печки Лачетти не так давно. Однако не всегда неисправность можно устранить малой кровью. Может понадобиться замена радиатора.

  • 1 Выбираем лучший радиатор печки на Лачетти
  • 2 Как заменить радиатор печки Лачетти с частичным демонтажем панели
  • 3 Меняем радиатор отопителя своими руками быстро

Выбираем лучший радиатор печки на Лачетти

Если радиатор печки потек, никакой ремонт уже не поможет. Ему светит только замена. Учитывая тот факт, что замена радиатора печки на Лачетти еще та работа, лучше все же не рисковать и поставить хороший радиатор подороже. Например, оригинал GM 96554446.


Оригинальный радиатор печки Шевроле Лачетти

Если же есть желание поэкспериментировать, можно поставить радиатор подешевле. В этом случае подойдет радиатор Лузар, но отзывы о них разные, как хорошие, так и не очень. Как вариант, можно рассмотреть покупку голландского NRF 54270 или бельгийского Van Wezel 81006088. Они практически в одну цену, качество хорошее.


Радиатор Ниссенс, один самых популярных радиаторов для печки Шевроле Лачетти

Чуть дороже обойдется радиатор печки на Лачетти Nissens с каталожным номером 76509, в этой же ценовой категории и немецкий Ava Quality Cooling DWA6088, Stellox 10-35105-SX, Kap G05RADSD00275.

Однако при выборе радиатора по каталожному номеру неплохо бы знать геометрические размеры, чтобы избежать ошибки:

  1. Ширина 178 мм.
  2. Высота 167 мм.
  3. Толщина 26 мм.
  4. Диаметр патрубков 18 (впускного) и 20 мм для выпускного патрубка.

Радиатор выбран, теперь можно приступить к замене.

Как заменить радиатор печки Лачетти с частичным демонтажем панели

Как бы нам не хотелось, но без демонтажа панели обойтись не удастся. Полностью ее снимать не нужно, это лишние траты времени и сил, но частично разобрать придется в любом случае, при этом мы сэкономим кучу времени.

Для начала снимаем минусовую клемму с аккумулятора, это обязательно, поскольку есть вероятность срабатывания систем безопасности, повреждения подушек, иммобилайзера и другой электрики. После этого полностью сливаем антифриз из системы охлаждения.

Меняем радиатор отопителя своими руками быстро

Далее поступаем следующим образом:

  1. Снимаем патрубки с впускного и выпускного штуцера радиатора.
  2. Снимаем бардачок. Для этого открываем его и выкручиваем все саморезы. Также вынимаем плафон освещения оттуда.
  3. Снимаем пластиковую накладку слева от водительского места и находим под ней ручку замка капота.
  4. Для этого надавливаем на пластиковый язычок и опускаем клавишу с тросом вниз.
  5. Откручиваем металлический кронштейн под рулевой колонкой.
  6. Снимаем центральную консоль. Для этого откручиваем саморезы по бокам консоли, снимаем магнитолу и полочку для мелочей.

Подсветка приборов Лачетти & | Мой Лачетти

Замена подсветки приборной панели и климата Chevrolet Lacetti

Как говорится, просто ничего не бывает. Модельный ряд до года.

Через 3 дня позвонили с магазина что болты будут, но лампочки не нашли. Если я не ошибаюсь, то там 5 защелок 2 снизу, 2 слева и 1 справа.

Из инструментов для этого потребуются ключ на 10 и фигурная крестовая отвертка. Открыв еще раз ту статью, обнаружил нюанс… Моя приборная панель оказалась после модификации, в отличие от той, которая была в статье… Зараза… Ладно, еще погуглим-поищем какие-же там все-таки лампочки. На лампы одеты светофильтры.

Потом нашел вот эту статью, именно с приборкой после модификации, как у меня: Итого, мне понадобились лампочки с артикулом GM В той статье подробнее рассказывается об артикулах и лампах, которые применяются в приборке.

Что же делать, опять ждать почти неделю, пока приедут новые лампочки?

Та ну, поеду в магазин, специализированный на авто оптике. Оказалось что в приборке перегорело 3 лампочки, купил на всякий случай с запасом 4 лампочки. Но они были без тех синих резинок. Снял со старых, поставил на новые, вставил в приборку. Проверил работоспособность всех ламп.

Как снять панель приборов Лачетти

Ну что же, ставим все обратно и радуемся результату. Пришел в гараж, поставил обратно приборку. Надел минусовую клемму на аккумулятор.

Включаю габаритки, и тут на тебе! Лампочка на тахометре перегорела! После ковыряний в советском «минске» прям чуйка уже появилась на то, сколько запчастей надо купить, не смотря на количество неисправных, особенно лампочек.

Lacetti лачетти новые лампы в приборной панели

Ну что же, поставил ту запасную 4-ю лампочку. Проверив несколько раз на наличие перегорающих лампочек, убедился что все хорошо. Все, наконец-то можно ставить назад пластмассу и радоваться проделанной работе! Разленился крутить руками, взял шуруповерт.

Ограничитель на ку и вперед. Машина заведена, так как нужно было крутить руль при закручивании верхней панели рулевой колонки. Небольшие лайфхаки для замены ламп: Никогда не знаешь когда перегорит следующая. Если я не ошибаюсь, то там 5 защелок 2 снизу, 2 слева и 1 справа.

Сверху приборка держится 2-мя саморезами.

Подсветка приборов Лачетти. Замена ламп

Согласно иллюстрации выше в данных приборках насчитывается до 28 ламп накаливания трёх типов. В стоке лампы имеют зеленый светофильтр. Для замены необходимо 4 шт.

Назначение ламп — подсветка тахометра, спидометра и шкал температуры двигателя с уровнем топлива. Можно использовать лампы без светофильта, в этом случае цвет подсветки останется зелёным, но будет значительно бледнее.

Второй тип — лампа накаливания T7 3W W2x4,6d. Лампа накаливания T7 3W W2x4,6d для подсветки комбинации приборов в автомобиле Chevrolet Lacetti Шевроле Лачетти GM Назначение этой лампы — сигнальная пиктограмма низкого уровня топлива. Лампа накаливания T7 3W W2x4,6d для подсветки комбинации приборов в автомобиле Chevrolet Lacetti Шевроле Лачетти GM Лампа низкого уровня топлива единственная, которая имеет серый цвет патрона — у всех остальных ламп патроны чёрного цвета.

Лампы накаливания типа T7 3W W2x4,6d встречаются редко, потому найти их в магазинах часто крайне затруднительно… А теперь последний, третий тип ламп накаливания T5 1,2W W2x4,6d , который устанавливаются в приборных панелях до модельного года. Лампа накаливания T5 1. Используются эти лампы для всех пиктограмм приборки за исключением сигнала низкого уровня топлива. Согласно программе GM EPC количество ламп такого типа в приборной панели до модельного года составляет 23 шт.

В своей приборке я насчитал 17 ламп. Найти такие лампы в розничных автомагазинах не составит труда.

А вот так выглядит ассортимент ламп накаливания для комбинации приборов с модельного года. Комбинация приборов с модельного года. В которых часть ламп накаливания заменена на светодиоды. И в заключении, немного о снятии комбинации приборов.

Почему стоит купить запчасть Плафон бардачка в ™Азия-Центр?

Прекрасная структура материала хорошо установится и позволит легко выполнить плановое сервисное обслуживание Chevrolet Lacetti любых годов выпуска, что гарантирует надежность и долгий срок службы.

  • Оригинальный код: 96247399-GM (Korea) полностью соответствует каталожному номеру производителя и применяется для технических ремонтов.
  • Оплата на официальные реквизиты ФЛП р/с ПАО КБ «ПриватБанк».
  • Обмен или возврат товара на протяжении 14 дней с момента покупки.
  • Очень грамотная консультация по подбору нужных позиций к Шевроле Лачетти.

Гарантируем возврат денег, если вам заказанные запчасти окажутся не нужными в процессе ремонта.

Не нашли нужную деталь? Аналоги ведущих мировых брендов или оригинальные запчасти на корейские авто вы сможете найти и купить в нашем каталоге.

Если у вас есть пожелания или замечания по поводу работы сайта, сообщите, пожалуйста, об этом через форму обратной связи в разделе контакты.

Как заменить лампы освещения салона на Шевроле Лачетти

В штатных плафонах освещения салона Шевроле Лачетти, с завода устанавливаются обычные лампы накаливания C10W 12v и лампа W7.5W 12v. Свет от них недостаточно яркий, в следствии чего, многие владельцы седанов и хэтчбеков Лачетти, устанавливают в плафоны светодиодные лампы вместо обычных. Свет от них более яркий и белый. В этой инструкции мы расскажем как произвести замену ламп самостоятельно и какие лампы лучше выбрать.

Какие лампы выбрать для освещения

Если вы решили все таки установить обычные лампы накаливания, можно сделать выбор следи большего количества предложений производителей от бюджетных до ламп от philips, osram или koito.

Для центрального плафона

  • Маяк C10W 12v цена от 15 руб
  • Osram C10W 35мм O-6461 от 40 руб шт
  • NARVA C10W 38мм N-17316 от 25 руб шт
  • PHILIPS C10W 35мм P-12854 от 35 руб шт
  • BOSCH C10W Pure Light 1987302228 от 35 руб шт

Для переднего плафона индивидуального освещения

В этот плафон устанавливаются не совсем обычные по мощности лампы 12v W7.5W Toshiba либо корейских фирм. Цоколь у лампы точно такой же как у W5W, разница лишь в мощности ламп. Если не получится найти лампу W7.5W можно установить лампы W5W или светодиодные аналоги.

  • PHILIPS 12V/W5W 78143 от 30 руб штука
  • PHILIPS 12V/W5W LONGLIFE ECO VISION P-12961LLECOCP от 45 руб шт (увеличенный ресурс)
  • BOSCH 12V/W5W Pure Light 1987302206 от 30 руб шт
  • OSRAM 12V/W5W 2825 от 25 руб

Светодиодные аналоги

  • PHILIPS W5W белая 5500K 127916000KB2 цена от 400 руб за комплект
  • Маяк 12T10-W5SMD от 90 руб за шт
  • Маяк 12T10-W/6SMD от 95 руб шт
  • Xenite 12V 5 бесцок. 9 диодов SMD белая 5000K +50% от 350 руб комплект

Вместо обычных ламп накаливая, в плафон индивидуального освещения советуем установить светодиодные лампы. Их срок службы намного дольше обычных, они меньше нагреваются и светят ярче

При выборе диодов обратите внимание на качество, лучше переплатить и взять дороже, чем сэкономить и приобрести некачественные

У нас вы так же можете прочитать про замену ламп на Ford Focus 2 своими руками.

В этой статье вы узнаете как произвести замену ламп в птф Рено Дастер. Подробный мануал с фото.

Инструкция по замене ламп

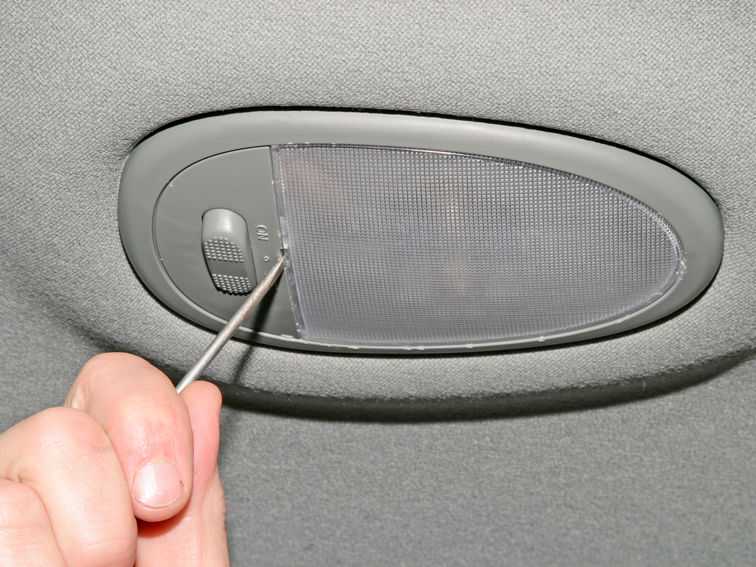

С помощью плоской отвертки аккуратно поддеваем и снимаем рассеиватель с центрального плафона освещения

Убираем его в сторону и достаем старую лампу. Здесь установлена лампа C10W, меняем ее на новую лампу накаливая или светодиодную.

При установке светодиодной лампы необходимо обратить внимание на полярность. Установите лампу, если она не горит, переверните ее в цоколе местами

Устанавливаем рассеиватель до щелчка и радуемся яркому свету.

Замена ламп в индивидуальном плафоне освещения

Так же с помощью отвертки поддеваем и снимаем рассеиватель.

Аккуратно достаем лампу W7.5W из цоколя (удобнее всего сделать это с помощью пинцета или тонких круглогубцев)

Затем устанавливаем новую лампу накаливания или светодиодную.

При установке светодиодных ламп, так же обратите внимание на полярность

Снимаем бардачок на Шевроле Лачетти своими руками

Для этого берем обычный кухонный нож, или что то похожее и аккуратненько подцепляем край панели и оттягиваем на себя кстати можно со стороны снятого бардачка просунуть туда руку и надавить на панель изнутри-легче. Нижняя часть отстегнулась и продев в щель отвертку поднимаемся выше отстегивая защелки одну за. Спутать их не получится, все разные. Тупо отстегивайте. После этого бардачок будет держать только одна защёлка, которая и закрывает крышку.

Захлопываем бардачек и откручиваем нижние саморезы. Демонтируем левый саморез. Откручиваем саморез справа.

Снятие и замена салонного фильтра Chevrolet Lacetti своими руками

Бардачок стоит поддержать рукой, открыть замок и он выпадет. Затем аккуратно следует отсоединить провода от лампочки. Плавно и не спеша опускаем бардачок вниз и отсоединяем провода от лампочки выделено желтым и выключателя выделено красным. Теперь подключаем плюс: Аккуратно поддеваем плоской отверткой, и вытаскиваем.

Далее нужно просто провод приложить к клейме нашего оранжево-черного провода, и обратно защелкнуть эту пластмассу, и провод будет крепко и надежно держатся. Вставляем штекер в реле. Все плафон подключен, и проверяем его работоспособность.

Прячим провод, все ставим на свои места, и вуа-ля!

Находим причину и восстанавливаем свет

Предохранитель задних противотуманных фар.

Причём здесь бардачок и задние противотуманки? 15-амперный предохранитель F21 завязан с освещением бардачка и модулем экономного режима батареи. Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора.

Этот предохранитель маркируется ef1 (номинал 30 А) и установлен в монтажном блоке под капотом автомобиля. Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и находятся габаритные огни и подсветка приборной панели.

Алгоритм проверки на Шевроле Лачетти

Следовательно, для устранения неисправности делаем следующее:

  1. Проверяем, работает ли подсветка бардачка . Если не работает — разбираем бардачок (предварительно сняв минусовую клемму с АКБ), прозваниваем провода питания на выключатель и на лампочку, при необходимости ищем обрыв или короткое замыкание и устраняем проблему.

Для начала смотрим подсветку бардачка.

Проверяем на целостность предохранители F4 и F6.

Под капотом тоже есть блок предохранителей.

Тыльная сторона панели приборов.

Не горит свет салона шевроле лачетти

Chevrolet Lacetti (2016 год). Не работает свет в салоне

Основные причины, которые могут вызвать отказ салонного освещения

Причина №1: Перегоревшая лампочка Проверьте лампу. Можно просто посмотреть на нить, а можно и прозвонить тестером. Последний вариант гораздо точнее поможет определить перегоревшую лампочку – иногда сгорает не спираль, а контакт внутри цоколя и с виду все выглядит вполне исправно.

Причина №2: Перегоревший предохранитель Вторая причина, по которой может не работать свет в салоне – сгоревший предохранитель. Практически всегда салонное освещение «делит» предохранитель с другими устройствами. Поэтому если вместе со светом перестали работать, например, часы или магнитола, то вероятность сгоревшего предохранителя крайне велика.

Найдите нужный предохранитель в соответствующем блоке и убедитесь в его целости. Если предохранитель все же сгорел, вероятно, для этого есть причина – короткое замыкание. Поэтому, не факт, что после вставки нового предохранителя все заработает. Вполне возможно, что он тут же сгорит. Если это произошло – замыкание точно есть. Нужно узнать, как найти короткое замыкание в автомобиле.

В то же время не всегда перегорание предохранителя происходит по причине «коротыша». Его перемычка может быть просто старой (уставшей) или сделанной из некачественного материала.

Причина №3: Окислившийся контакт Контактов в цепях освещения салона предостаточно. Но больше всего окислению подвержены контакты внутри плафона и концевики дверей. Концевики очень часто окисляются во многих российских автомобилях, так как не имеют резинового кожуха.

Определить окислившийся контакт очень просто – достаточно на него посмотреть. Снимите плафон, разберите его и убедитесь в чистоте контактов. Если есть окислы, почистите их небольшой плоской отверткой или мелкой шкуркой. То же самое проделайте и с концевиками – каждый такой выключатель нужно снять и осмотреть. Перед тем, как снимать концевики, лучше отключить аккумулятор, потому что очень часто при снятии происходит замыкание плюсового провода выключателя о кузов.

Причина №4: Перебитый провод Причиной, почему не работает свет в салоне, может быть и перебитый провод. Особенно подвержены повреждениям провода, которые вынуждены гнуться из-за места своего расположения. Так, часто переламываются провода, проведенные в крышку багажника или двери. Это происходит из-за частых скручиваний или изгибов провода при открытии данных элементов кузова. По идее проводка салонного освещения ни в двери, ни в багажник не заходит, но общий смысл одинаковый – провод может быть перебит, передавлен или разорван.

Чтобы найти место перебоя провода, потребуется тестер. С его помощью проверьте нужно прозвонить каждый участок электрической цепи, начиная от плафона к блоку предохранителей.

Источник

Chevrolet Lacetti SW мамина › Бортжурнал › Замена ламп подсветки панели приборов.

Пару месяцев назад перегорела лампочка в приборной панели. Вождению особо не мешало, мама уже освоилась за рулем, на тахометр не смотрит) Но глаз не радовало… Стал изучать вопрос. Процесс замены оказался проще простого, немного застрял на поиске лампочек…Кто-то пытался заменить только лампочки, оставляя родной цоколь. Кто-то искал скажем так «оригинал»… Но у многих видел третий вариант, который в итоге и выбрал.

Лампочки с цоколем фирмы NARVA 1,2V 1,5W 8,5d, комплект из 10шт.Артикул: 17050.

Так как параметры немного отличаются от заводских лампочек (у заводских 1,4W), заменить всю основную подсветку, то есть все 5 лампочек. Собственно поэтому и был приобретен комплект, вышло выгоднее, да и еще останется комплект на одну замену.

Как я и говорил, процесс замены элементарный, мне кажется даже проще чем на семерке. Все винты откручиваем крестовой отверткой.1) Откручиваем два винта на накладке руля (для этого по очереди поворачиваем руль на 90 градусов в обе стороны);2) Откручиваем два винта на накладке приборной панели.3) Чем нибудь плоским аккуратно и не торопясь поддеваем серебряную накладку. Держится по моему на пяти клипсах. Главное снять хотя бы с одной стороны, дальше легче пойдет. Я поддевал плоской отверткой, предварительно обмотав изолентой.4) Накладки руля, панели и серебряная накладка являются одной единой деталью, После проделаных манипуляций, аккуратно все извлекаем.

5) Откручиваем 3 винта держащих саму приборную панель. Два в нижних углах, третий по центру в верхней части. Тянем на себя панель и отсоединяем 2 колодки с проводами. Панель у нас в руках. Планировал все сделать в машине, но не рассчитал со временем, стемнело. Поэтому берем панель и передвигаемся в дом)6) Можно было уже вынуть все необходимые лампочки, но нужны либо щипцы, либо специальный ключик, если ничего подобного под рукой нет, снимаем заднюю накладку, держится на защелках по всему периметру панели.7) Вынимаем лампочки. Проворачиваем против часовой стрелки и вынимаем.

8) На родных лампочках одеты синие колпачки, по материалу похожи на силикон, очень мягкие. К сожалению тут фото сделать забыл(( Сначала сниматься не хотели, потом решил аккуратно поддеть ножичком по кругу чтобы сдвинуть с места, дальше снялись руками. Одеваем на новые лампочки и вставляем в панель, защелкиваем накладку.

9) Возвращаемся в машину, подключаем панель и проверяем, все горит как положено, разницы в яркости не заметил. Далее собираем все в обратной последовательности.

Для сравнения сделал аналогичное фото на своей лаче.

Панель снова в свете! Теперь в планах заняться поиском причины и устранения постоянного горения лапочки подушки. Как то пытался заняться, но от увиденного множества причин, отложил в дальний ящик( Если кто то уже сталкивался, с удовольствием выслушаю как устраняли!

Меняем лампочки в фаре Лачетти

  1. Чтобы заменить лампочку габаритного света поверните против часовой стрелки защитную крышку ламп габаритного и ближнего света.
  2. Достаем патрон с лампочкой из фары и вынимаем ее из патрона. Устанавливаем новую габаритную лампочку W5W на место.
  3. Чтобы заменить лампочку поворотника поворачиваем ее патрон против часовой стрелки и вынимаем его из фары. Устанавливаем новую лампочку поворотника PY21W.
  4. Чтобы заменить лампу дальнего света откручиваем против часовой стрелки защитную крышку.
  5. Отсоединяем провода от патрона дальнего света
  6. Нажимаем на пружинный фиксатор вниз и выводим его из зацепления с крючком.
  7. Меняем лампочку H1 в патроне и устанавливаем его на место в обратном порядке.
  8. Для того, чтобы заменить лампу ближнего света нужно снять защитную крышку
  9. Отсоединяем провода от лампочки
  10. Нажимаем на пружинный фиксатор вниз и выводим его из зацепления с крючком.
  11. Устанавливаем новую лампочку и ставим патрон на место.

Как снять панель приборов Лачетти

Первым делом опускаем рулевое колесо в крайнее нижнее положение и откручиваем два шурупа накладки

Снятие панели приборов Лачетти

Берём что-нибудь типа плоской отвёртки, обматываем её тряпкой, чтобы ничего не поцарапать и поддеваем накладку слева пока не отщёлкнется

Снятие панели приборов Шевроле Лачетти

Такое же проделываем справа

Снятие накладки панели приборов Лачетти

Убираем накладку в сторону и откручиваем верхний шуруп крепления панели приборов Шевроле Лачетти

Демонтаж панели приборов Шевроле Лачетти

Затем откручиваем два нижних шурупа крепления щитка приборов

Демонтаж щитка приборов Шевроле Лачетти

После этого тянем панель немного на себя и отключаем колодки с проводами

Отключаем колодки с проводами от панели приборов Лачетти

Снимаем панель

Вид без панели приборов Шевроле Лачетти

Подсветка Лачетти. Описание, замена ламп и советы

Подсветка Лачетти. Рассмотрим в этой статье устройство, проверку, ремонт и замену ламп подсветки органов управления Лачетти. А именно:

  • подсветка блока управления климатической установкой Шевроле Лачетти
  • подсветка корректора фар Шевроле Лачетти
  • подсветка регулировки яркости Шевроле Лачетти
  • подсветка кнопки аварийной сигнализации Шевроле Лачетти
  • подсветка перчаточного ящика (бардачок)

Какие лампы применяются в Шевроле Лачетти хэтчбек можно прочитать в этой статье. А какие предохранители защищают эти цепи написано вот здесь

В подсветке органов управления Лачетти установлено семь ламп, включая подсветку перчаточного ящика. Три в блоке управления климатической установкой ( в народе блок кондиционера или блок печки) и по одной в корректоре фар, регулировке яркости подсветки приборов, в кнопке аварийной сигнализации и подсветке пепельницы.

Была у меня такая ситуация, что перестала работать вся подсветка Лачетти органов управления, кроме подсветки кнопки аварийной сигнализации и бардачка Я уж было подумал, что проблемы с проводкой, потому что, чтобы перегорели сразу пять ламп (подсветку пепельницы я не считаю, так как ей не пользуюсь никогда), как-то выглядит фантастически. Но, как оказалось, бывает и такое. Просто летом ездил с включенным освещением только в светлое время суток и не обращал внимания, что четыре лампы друг за другом благополучно перегорели, а пятая вообще отвалилась. Осенью, когда световой день уменьшился, стало заметным, что подсветка Лачетти отсутствует.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
