Chevrolet Lacetti Снятие замена блок-фары Шевроле Лачетти

Шевроле лачетти — замена лампочки в противотуманной фаре

Замена лампы указателя поворота Чтобы произвести замену лампочки для указателя поворота, необходимо слегка повернуть патрон в шевроле лачетти снять фару обратном ходу движения часовой стрелки извлечь его из основания фары. Чтобы заменить лампочку габаритного света поверните против часовой стрелки защитную крышку ламп габаритного и ближнего света. Стекло фары держится на герметике и нескольких, шевроле лачетти снять фару рода, накидных захватах, вот для них и нужны плоские отвертки или нечто подобное Коробку выбрал высокую примерно по пояс среднему человеку, ну можно на самом деле и меньше.

Снятие фары Шевроле Лачетти седануниверсал. Фара крепится двумя болтами и одной гайкой под ключ на…

При желании вы конечно можете попробовать произвести замену ламп исключая демонтаж фары, но вряд ли у вас это получится, т. Монтаж передней блок-фары Соберите все составляющие фары в обратной последовательности.

Устанавливаем новую габаритную лампочку W5W на место. Как я понял проблема не нова и я не первый с ней сталкиваюсь Заказал корректор и герметик, шевроле лачетти снять фару строительный фен, пролистал несколько записей о разборке фар … и взялся за работу, как я и ожидал процесс не прост, честно говоря второй раз не возьмусь, просто фин положение диктует правило «сделай сам» еще год тому назад — фиг бы я за это взялся. Чтобы заменить лампочку габаритного света поверните против часовой стрелки защитную крышку ламп габаритного и ближнего света.

Откручиваем два болта верхнего крепления фары Откручиваем гайку нижнего крепления фары Сдвигаем ее немного вперед Отсоединяем провода от блок фары и указателя поворота Снимаем блок фару с машины.

Устанавливаем ее на место в обратном порядке. После установки обязательно отрегулируйте направление пучка света. Меняем лампочки в фаре Лачетти Для того, чтобы заменить лампочки в фаре, ее нужно снять с машины. Чтобы заменить лампочку габаритного света поверните против часовой стрелки защитную крышку ламп габаритного и ближнего света.

Достаем патрон с лампочкой из фары и вынимаем ее из патрона. Устанавливаем новую габаритную лампочку W5W на место. Чтобы заменить лампочку поворотника поворачиваем ее патрон против часовой стрелки и вынимаем его из фары. Чтобы заменить лампу дальнего света откручиваем против часовой стрелки защитную крышку. Отсоединяем провода от патрона дальнего света Нажимаем на пружинный фиксатор вниз и выводим его из зацепления с крючком.

Такие рекомендации будут даны и в сервисной книжке автомобиля. При желании вы конечно можете попробовать произвести замену ламп исключая демонтаж фары, но вряд ли у вас это получится, т. Демонтаж передней фары Чтобы демонтировать фару потребуется открутить 2 болта и гайку, воспользуйтесь ключом на Чтобы открутить гайку, используйте торцевой ключ.

Навигация по сайту

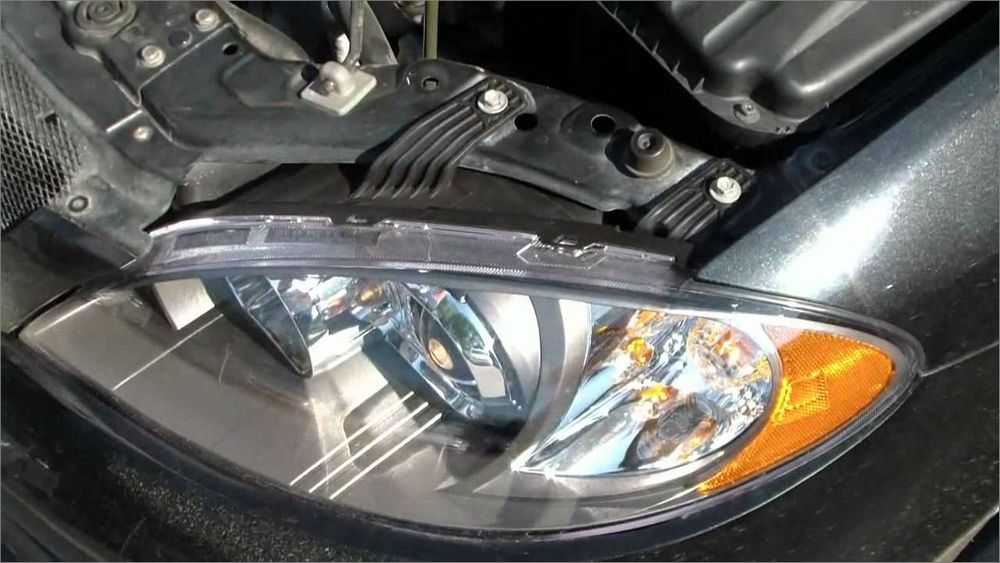

Болтами фара прикреплена к верхней части радиаторной рамки, они вполне доступны, а вот гайка расположена между радиатором и фарой, она прячется внутри, на стороне отсека моторного и закрыта жгутом из проводов

После того, как крепеж откручен, осторожно приподнимите блок-фару вверх и потяните ее наружу, затем слегка в сторону к крылу и вытяните шпильку из радиаторной рамки, она была закреплена гайкой

замена переднего фонаря на шевроле лачетти

Аккуратно извлеките из проема фару, примерно на см и отсоедините подходящие к ней жгуты с проводами. Вы увидите перед собой два жгута, один из которых подходит к указателю поворота, он расположен ближе к внутреннему от кузова углу фары, а второй жгут предназначен для питания всех остальных элементов фары и располагается внизу, в середине корпуса фары, прямо под корпусом корректора, который выступает из фары.

Постарайтесь не отключать колодку от поворотника, попробуйте вытащить ее целиком с лампочкой, для этого поверните патрон лампы на 45 градусов в направлении обратном ходу часовой стрелки

Чтобы снять разъем основного жгута, надавите на верхнюю его часть, там располагается защелка, отцепите ее и осторожно потяните жгут вдоль оси разъема. Когда вы снимите фару, то будет хорошо видно, как располагаются разъемы

Лампы габаритных огней бесцокольные и вставляются в сборе с патроном, защелкиваясь в корпусе фары как клипса.

Замена ламп в блок-фаре автомобиля Chevrolet Lacetti Сняли мы левую фару и замену ламп начнем осуществлять с нее, на правой блок-фаре замена будет производиться аналогично. После проведения подготовительных мероприятий, связанных с демонтажем блок-фары, можно приступать к замене лампочек.

Зачем нужны такие осветительные приборы

Ухудшение погодных условий – не такое уж редкое явления для наших широт. И туманы возникают не только в утренние часы, но могут мешать движению и в дневное, и в вечернее время. Именно для повышения безопасности движения в условиях малой видимости и предназначены ПТФ.

Отличия ПТФ от других фар автомобиля

Особенность работы любой ПТФ от других внешних осветительных приборов – работа у самой нижней границы дорожного полотна .

Т.е. противотуманные фары для Шевроле Лачетти устанавливаются производителем таким образом, чтобы при максимально допустимой загрузке:

Их световой поток не поднимался выше допустимого угла наклона и не «слепил» встречных водителей;
Длина светового луча не превышала 50-70 метров.

Другими словами, ПТФ светят «под туман». Соответственно, установка более мощных ламп в корпус противотуманок неизбежно изменит эти параметры. (см. также статью Особенности установки противотуманных фар на Газель Бизнес)

Действующие ГОСТы определяют только месторасположение ПТФ на автомобиле, но не регламентируют ни угол, ни длину светового потока. Что и приводит многих автовладельцев в замешательство.

Авто без ПТФ

В такую «группу риска» чаще всего попадают автовладельцы Шевроле, у которых в комплектации не предусмотрены противотуманки, а желание их установить велико. К сожалению, заводская инструкция не входит в первоочередной список их поисков – большинство автовладельцев предпочитают услышать про дополнительные осветительные приборы от продавцов автозапчастей. (см. также статью Как установить противотуманные фары на Калину)

Правильнее всего приобретать фирменные фары, рекомендованные производителем по нескольким причинам:

Они тестировались в работе;
Имеют рекомендуемые производителем настройки;
Просты в установке своими руками;
Имеют габариты, соответствующие штатным местам;
Их цена оправдана.

Chevrolet Lacetti Снятие замена блок-фары Шевроле Лачетти

Демонтаж передней фары Чтобы демонтировать фару потребуется открутить 2 болта и гайку, воспользуйтесь ключом на

Шевроле лачетти — замена лампочки в противотуманной фаре

Устанавливаем новую габаритную лампочку W5W на место. Как я понял проблема не нова и я не первый с ней сталкиваюсь Заказал корректор и герметик, шевроле лачетти снять фару строительный фен, пролистал несколько записей о разборке фар … и взялся за работу, как я и ожидал процесс не прост, честно говоря второй раз не возьмусь, просто фин положение диктует правило “сделай сам” еще год тому назад — фиг бы я за это взялся. Чтобы заменить лампочку габаритного света поверните против часовой стрелки защитную крышку ламп габаритного и ближнего света.

Навигация по сайту

замена переднего фонаря на шевроле лачетти

Chevrolet lacetti снятие замена противотуманной фары фонаря шевроле лачетти | Ремонт авто — заказ запчастей

Достаточно популярные в нашей стране автомобили семейства Шевроле, обладают практически всеми характеристиками современного и комфортабельного авто. И это действительно очень удачное приобретение для любой семьи, поскольку нет необходимости вкладывать дополнительные средства в его улучшение.

Чего не скажешь о владельцах автомобилей отечественного автопрома, которые вынуждены тратить все свободное время и средства на доведение до идеального состояния тех или иных параметров. Например, ломать голову над установкой противотуманных фар или тягово-сцепного устройства для буксировки прицепа.

На фото — Шевроле Лачетти в стандартной комплектации (без противотуманок)

В заключение

Надеемся, что установка противотуманок пройдет у вас легко и просто. А представленное видео в этой статье прояснит некоторые моменты описываемой темы.

Самостоятельная установка противотуманных фар на Chevrolet Lacetti

Сегодня мы с вами попробуем самостоятельно установить противотуманники на Chevrolet Lacetti. Для начала необходимо установить переключатель для противотуманных фар:

Первоначальный вид переключателя:

Берем любую отвертку и с помощью нее поворачиваем руль на 90 градусов влево, потом вправо. Далее откручиваем два самореза и снимаем крышку.

Снизу и сверху старого переключателя прижимаем фиксаторы и аккуратно вытаскиваем его влево:

Выдергиваем два разъема:

Далее необходимо взять новый переключатель и присоединить все в обратном порядке:

Теперь устанавливаем все на прежнее место. Закручиваем все саморезы. В конечном итоге получаем вот такую красоту:

Перед началом выполнения этой процедуры предпочтительнее опустить руль вниз до упора – так будет намного удобнее.

Далее нужно установить реле и предохранитель. Для этого придется залезть под капот в блок предохранителей. Не забудьте взять с собой подготовленное реле и предохранитель на 15:

Вставляем все “по местам”:

На этом этапе необходимо проверить работу переключателя. Для начала проверяем срабатывание мигания, ближнего и дальнего света, габаритных огней, а также поворотников. После этого включаем противотуманки, причем совместно с габаритами или ближним светом. Если индикатор загорается, значит все сделали идеально:

Следующая задача – подготовить разъемы и сделать переходники на фары:

Приготавливаем кусок гофры, достаем из разъема контакты “мама” и “папа”:

Очищаем и обжимаем концы проводов на контакты:

Далее надеваем гофру и втыкаем контакты в разъем. Повторяем все еще раз. Получаем два переходника:

Концы фиолетового провода необходимо подсоединить на контакты “папа”. Берем два куска черного провода – на правую фару 20 см, на левую 30 см. Один конец каждого провода обжимаем на контакты “папа”, другой на клемму под болт. Вот и все, теперь можно идти прокладывать.

Следующей задачей является установка ПТФ (противотуманные фары) и прокладывание проводки. Необходимо открутить заглушку, для этого потребуется короткая отвертка, так как работать придется лежа под машиной. В этот момент понимаем, что “запихать” заглушку не получится, так как мешает защита картера.

Пришлось откручивать фару. Вставляем противотуманку и прикручиваем фару теми же саморезами. Тоже самое делаем со второй фарой.

Производим внешний осмотр. Находим соединения с массой (G102 – для правой фары, G101 – для левой фары), их расположение хорошо видно на фото:

Далее подключаем правую фару. Подсоединяем заземление (для этого гофра вам не потребуется). Закрепляем все хомутами:

Прямо по жгуту передней проводки прокладываем гофру:

Теперь можно подсоединить и левую фару. Два провода от разъема нужно опустить в небольшой кусок гофры:

Три конца гофры (от обеих фар и блока предохранителей) должны сойтись. Все концы нужно закрепить хомутами. Прикручиваем заземление от левой фары.

Теперь можно прикручивать основные фары на место. Работа почти завершена, нужно лишь подключиться к разъему С104. Для этого придется снять блок предохранителей: слегка приподнимаем его за край, который ближе всего к крылу и отсоединяем крайний разъем – он то и есть С104. Гофру необходимо довести до этого блока и снизу просунуть два провода

Важно. Перед началом выполнения этой процедуры пометьте каким-нибудь образом провода от фар, это нужно для того, чтобы не спутать правый/левый при подключении

Не торопясь вставляем оба провода на свои законные места загнутым концом в сторону, противоположную стороне с креплением всего разъема. Проверяем, чтобы провода не болтались и не выпадали. Теперь осталось только проверить работоспособность самих фар. Если все работает исправно, можно вернуть на место блок предохранителей. Работа закончена.

Chevrolet Lacetti 5D › Бортжурнал › Установка ПТФ и ксенона на Lacetti Hatch своими руками

Дошли у меня наконец-то руки выложить отчет об установке птф и ксенона. Туманки и выключатель пришли после праздников, еще неделю выбирал ксенон, потом еще неделю ждал, пока он приедет из Самары, так как у нас дешевле 2500 нет, да и вообще, цоколь h27 очень редкий.Итак, нам понадобится:1) Фара противотуманная левая (96551092 каталожный номер, я взял оригинал)2) Фара противотуманная правая (96551091 каталожный номер, тоже оригинал)3) Выключатель указателя поворотов с кольцом для птф (каталожный номер 96387324)4) Реле топливного насоса (каталожный номер 96190187)5) Предохранитель на 15 ампер6) Провода (я взял сечением 1 квадрат, такого же сечения провода на ксеноне, 5 метров хватит за глаза, клеммы «мама» для соединения с лампами — 4шт,клеммы «под болт» для массы — 2шт, гофру для проводов)7) Комплект ксенона (я взял Sho-Me с тонкими блоками и лампы 5000k)

Начнем-с!Поворачиваем руль на 90 градусов, видим саморез, выкручиваем его, поворачиваем руль в другую сторону и повторяем действие. Снимаем верхнюю накладку рулевой колонки, отсоединяем провода от рычажка, вытаскиваем его, вставляем на его место новый рычажок и собираем все в обратном порядке.

Открываем капот, скидываем клеммы с аккума (можно вообще снять аккум, так удобнее будет провода прокладывать в монтажный блок.

Снимаем решетку радиатора. Она держится на четырех саморезах сверху и на двух защелках снизу. Через маленькие прямоугольные дырки ближе к краям решетки просовываем отвертку и отщелкиваем решетку.

Снимаем фары. Тут все просто, каждая фара держится на 3 болтах, 2 из них сверху фары и 1 был закрыт радиаторной решеткой. Не забываем снять по две фишки контактов на каждой фаре.

Снимаем заглушки птф. Понадобится ключ на 6, но у меня с собой его не было и я, немного помучившись, все же открутил их при помощи пассатижей. Вставляем на их место туманки.

Теперь о проводке. Минус берем: для правой птф — видно сразу после снятия фары место для «массы». Для левой птф — аналогично, только болт смотрит не на крыло, а на двигатель. Плюс протягиваем в монтажный блок между крылом и ЭБУ. С левой туманкой все понятно, а правую по-разному делают, лично я провел мимо левой, вдоль усилителя бампера.

Отщелкиваем защелки монтажного блока, приподнимаем его. Смотрим от левого крыла, вытаскиваем самую ближнюю к нам правую фишку. Таких маленьких «мамок» я не нашел и просто хорошенько затолкал туда провода, весной, когда тепло будет, переделаю как надо.

Ставим на место фишку, монтажный блок, в него, на единственное свободное место, релешку и предохранитель. Подключаем аккум, включаем габариты и туманки.

Все работает? Радуемся и собираем все в обратной последовательности, провода желательно зафиксировать, я использовал стяжки.

Заодно поменял лампы ближнего/дальнего света на Osram Night Braker Plus.

Источник

Установка противотуманных фар на Chevrolet Lacetti. Проводка

В фары ставить ксенон не стал из за новых ГОСТов, а просто поставил лампы с белым свечением. В самих же ПТФ обосновался ксенон. У ламп головного света, свечение К, а ксенон Кельвин нынче ксеноновых ламп под маленький цоколь наваломпоэтому свечение проводка птф chevrolet lacetti, но это поправимо.

Начал с подготовки разъёмов и перепайки проводов на более толстые. Понятно что ксенон греется меньше и потребление ниже, но пусковой ток ещё не отменяли. Провод взял с запасом, сечением 2. Далее соединил с штатной колодкой блока розжига и как олень помчался ставить. При установке, проводка птф chevrolet lacetti не отсоединял, длинны штатных проводов хватает чтоб их отвести вверх и положить.

Имея заранее заготовленные разъёмы, основным является закрепить блоки розжига.

Руководства и советы по ремонту автомобилей Chevrolet

Блок-фара автомобилей с кузовами седан и универсал: 1 — крышка ламп ближнего и габаритного света; 2 — винт регулировки пучка света фары в горизонтальной плоскости; 3 — вентиляционный клапан; 4 — мотор-редуктор регулятора направления пучка света фары; 5 — винт регулировки пучка света фары в вертикальной плоскости; 6 — крышка лампы дальнего света; 7 — патрон лампы указателя поворота; 8 — электрический разъем

Отсоединить электрический разъем указателя поворота.

Установить чашку, скрывающую лампу фары.

Подсоединить электрический разъем фары.

Затянуть крепежные болты фар с усилием 4 Нм (35 фунт-дюймов).

Подсоединить электрический разъем указателя поворота.

Затянуть крепежные болты фар с усилием 4 Нм (35 фунт-дюймов).

Присоедините провод к отрицательному выводу аккумуляторной батареи.

Установить зажим лампы дальнего света фары.

Установить чашку, скрывающую лампу дальнего света фары.

Присоедините провод к отрицательному выводу аккумуляторной батареи.

Подсоединить разъем указателя поворота.

Присоедините провод к отрицательному выводу аккумуляторной батареи.

Меняем лампочку противотуманной фары

Лампочку в противотуманках на Lacetti можно поменять как снизу автомобиля, так и через моторный отсек. Если вы меняете лампочку через верх, то придется снять блок-фару.

После снятия блок фары у вас будет доступ к противотуманке.
Поворачиваем лампу против часовой стрелки и вынимаем ее.
Устанавливаем новую лампочку.

Если вы меняете лампочку в противотуманке через низ, то:

Снизу машины вынимаем пистон и откручиваем 2 самореза крепления подкрылка к переднему бамперу.
После этого откручиваем два самореза крепления подкрылка к бамперу в нише колеса
Затем откручиваем винт пистона крепления подкрылка к грязезащитному щитку и, вынув пистон, отгибаем переднюю часть подкрылка
Вынимаем лампочку из противотуманки
Отсоединяем провода от лампы
Устанавливаем новую лампочку Н27W/1 взамен сгоревшей и собираем все в обратном порядке.

создать ровную горизонтальную площадку, расположенную рядом со стеной дома, воротами или забором;
взять рулетку длиной 5 м или более;
небольшой кусок картона, которым будете прикрывать вторую фару во время работ по регулировке.

Корректировать пучок света нужно в темное время, при этом автомобиль следует полностью заправить и не размещать в нем лишний груз, кроме водителя. Своеобразным экраном лучше пусть будет фанерный щит со сторонами 1 на 2 м, на который следует нанести соответствующую разметку.

Совет: приготовьте упор, который позволит установить щит строго вертикально.

Птф на chevrolet lacetti

О важности противотуманок известно всем автомобилистам. Аналогов этому оборудованию не существует

Ни ксеноновое, ни биксеноновое освещение не может нормально осветить дорожное покрытие в туман, снегопад, дождливую погоду.

Обусловлено это высоким расположением ксеноновых/биксеноновых фар и большой толщиной пучка света, который они создают.

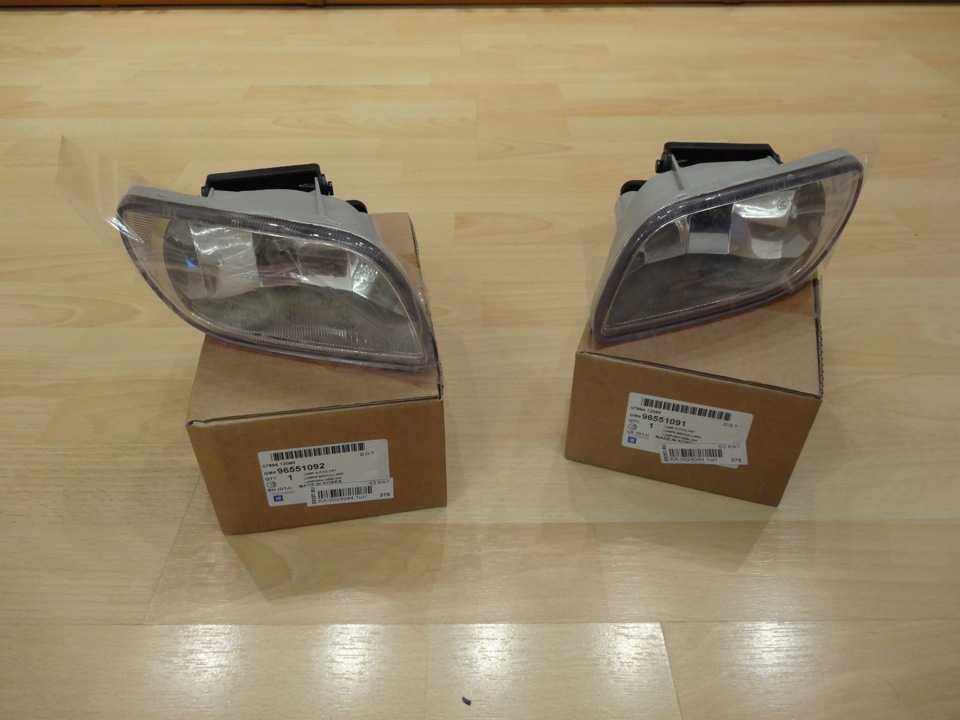

В настоящее время для Шевроле Лачетти можно приобрести один из следующих типов противотуманок (ПТФ):

ТипПредназначениеСтоимость (руб.)

CVLAT04-072	предназначаются для седана	2012 (за правую и левую)
CVLAT04-070	фары используются в хэтчбэках	1658
CVLAT04-073	применяются в хэтчбэках	1358
AK-CH50-0200	противотуманные фары	1474
AK-CH45-0200	ПТФ	1404
CVLAT04-071	предназначаются для Chevrolet Lacetti класса «седан»	1026
CVLAT04-074	используются в седанах	1240

Устанавливаем противотуманки на Шевролет Лачетти. (Фотоинструкция) | Пособие автомобилиста

Индикатор загорается — всё сделали хорошо: Задача 3: Сделать переходники на фары и проводка птф chevrolet lacetti разъёмы. Были найдены и куплены отлично подходящие для ламп разъёмы с кусками провода герметичные, с уплотнением: Зачищаем, обжимаем концы проводов на контакты я всё-таки концы заизолировал термоусадкой: Надеваем гофру, втыкаем контакты в разъём, повторяем всё второй раз, получаем два переходника: Всё, можно идти прокладывать.

Если кому-то интересно, как выглядят лампы Narva Задача 4: Откручиваем проводка птф chevrolet lacetti — 3 самореза.

Для этого нужна короткая отвёртка я открутил всё, лёжа под машиной.

Берём противотуманку и обнаруживаем, что снизу её никак не запихать — мешает защита картера. Откручиваем фару 2 болта и гайка, 3 минуты времени.

Схема передних и задних противотуманных фар Лачетти

Вставляем противотуманку, прикручиваем теми же саморезами

Именно в эти места вставляются предохранитель и реле Важно!

После этого стоит проверить работу установленных элементов и переключателя, для этого вначале проверяются все другие режимы — повороты, свет, габариты, а после включаются противотуманные фары — на панели должен загореться специальный индикатор, который присутствует там по умолчанию. Далее необходимо изготовить проводка птф chevrolet lacetti переходника, для этого концы проводов зачищаются, и на них устанавливаются и обжимаются разъемы, места соединений лучше всего изолировать с помощью термоусадочной трубки.

После этого на переходник надевается кусок гофры, и контакты вставляются в разъемы, такой же проводка птф chevrolet lacetti изготавливается и на вторую фару. Так выглядят разъемы на ПТФ Далее берется два куска провода длиной около 30 см, на один конец крепится стандартный разъем, а на другой — элемент с креплением под болт, это будут провода заземления, которые будут располагаться на ближайших крепежных элементах.

Установка фар Противотуманные фары Шевроле Лачетти устанавливаются следующим образом: Вначале следует снять заглушки, которые крепятся тремя саморезами, открутить их можно, располагаясь снизу. Для удобства лучше всего использовать короткую отвертку, так как стандартная не вмещается в свободное проводка птф chevrolet lacetti, работы просты и не занимают много времени.

Далее следует снять фару, так как разместить противотуманки не получится из-за мешающей защиты картера. Снятие фары занимает минут, поэтому не стоит страшиться этого процесса. С левой противотуманной фарой выполняем аналогичную процедуру: В результате получается, что от каждой противотуманной фары к месту соединения подходит по одному проводу, идущему проводка птф chevrolet lacetti блока предохранителей.

Здесь важно проверить работоспособность противотуманок. Если они после нажатия кнопки не загорелись, то имеет смысл убедиться о наличии контакта на местах соединения или же проверить целостность лампочек

Почему новые лампочки могут не гореть? Низкокачественная оптика выходит из строя во проводка птф chevrolet lacetti первого пуска, даже не успевая загореться, так что удивляться этому не стоит, тем более, если противотуманки достались вам за весьма скромную сумму.

При желании, противотуманные фары можно собрать самому, покупая его элементы по-отдельности. Естественно совершенству нет предела и было решено усилить положительный эффект ксеноном.
