Как разобрать фару калина

Замена стекла в блок – фаре автомобиля Лада Калина (для фар фирмы Bosh)

1. Снимите блок-фару с автомобиля, смотрите выше описанные операции 2. Снимите шесть металлических заклепок которые удерживают стекло. Снимать заклепки можно с помощью отвертки с плоским лезвием.

3. Демонтируйте стекло. 3. Установите новое стекло на блок-фару. (Уплотнение между стеклом и корпусом фары уплотняется резиновым уплотнителем. В случае если резина потеряла свои пластичные свойства, воспользуйтесь герметиком. Нанесите тонкий слой на место контакта стекла с уплотнителем. Поставьте на место стекло, лишний герметик удалите. 4 Установите металлические клипсы на свои места. Установите на место фару.

Как заменить все лампы в фаре на ВАЗ 2190?

Примечание! Прежде чем идти в автомагазин за новой лампой, рекомендуем вам сперва снять не работающую и изучить маркировку которая на ней нанесена, потому что все лампы разные и есть вероятность того что вы можете купить ту лампу, которая не подойдёт для вашего автомобиля (По крепления к примеру или просто найдёте ту которая светить будет не так как прежняя), поэтому то и нужно в начале изучать маркировку которая нанесена на всех лампах и только потом идти в автомагазин и с точно такой же маркировкой подбирать себе новую лампу!

Замена лампы ближнего/дальнего света:

1) В самом начале нужно будет подлезть к обратной стороне фары и находятся там разыскать крышку (Указана на фото ниже красной стрелкой), за данную крышку возьмитесь рукой и потяните за неё тем самым сняв её с автомобиля.

2) После удаления крышки, отсоедините рукой колодку проводов от лампы, ухватившись для этого за неё и потянув прилагая при этом небольшую силу, колодка для наглядности указана красной стрелкой, а на маленьком фото колодка уже отсоединена и кстати, когда будете устанавливать лампу повторно, устанавливайте её точно как же как она и до этого стояла, то есть у галогеновой лампы на её конце есть три разъёма и верхний разъём (Указан синей стрелкой) должен смотреть вверх, а иначе у вас возникнут проблемы с подсоединением колодки проводов на своё место.

3) Теперь когда крышка удалена и колодка проводов отсоединена от самой лампы, переходите к снятию резинового чехла благодаря которому лишняя влага и вода во внутрь фары не летит, для его снятия потяните за крючки которые на нём присутствуют (Один из крючков указан синей стрелкой) и тем самым снимите резиновый чехол (Указан красной стрелкой) с задней части фары автомобиля.

4) Затем опять же рукой отсоедините пружинный фиксатор (Указан красной стрелкой) который удерживает галогеновую лампу на одном месте и после отсоединения, выньте лампу из отверстия в котором она располагается и установите вместо неё новую и все снятые детали подсоедините на свои места в обратном порядке снятию.

Примечание! Кстати при установке лампы ближнего и дальнего света не трогайте её ни в коем случае за колбу голыми руками, а иначе на ней останутся жирные следы и после чего лампа будет сильно греться и быстрее перегорит от этого, с другими лампами это можно не соблюдать так как сильнее всех греются только лишь галогеновые и ксеноновые фары которые используются для ближнего и дальнего света, в случае если колбу вы пальцами заляпаете, берите в руки чистую тряпку и ей аккуратно следу рук с колбы сотрите!

Замена лампы указателя поворота:

Данная лампа заменяется очень легко и находиться она тоже в более удобном месте, что не скажешь про лампу которая идёт на ближний и дальний свет, которую чтобы заменить множество всяких деталей снимать нужно, так вот для замены лампы указателя поворота вам достаточно всего лишь сперва найти где она стоит у вас, после нахождения патрон лампы против часовой стрелки поверните (см. фото 1) и выньте его с лампой после чего из внутренней части фары (см. фото 2), как только он будет вынут, возьмитесь рукой за колбу лампы указателя поворота и поверните её против часовой стрелки (см. фото 3) и разъедините тем самым лампу и колбу друг от друга (см. фото 4).

Замена лампы дневного ходового огня:

Эта лампа тоже заменяется легко, практически так же как и лампа указателя поворота, для её снятия в начале разыщите патрон лампы с обратной стороны блока фары и после его нахождения поверните его против часовой стрелки (см. фото 1) и извлеките из фары патрон вместе с лампой, когда патрон и лампа будут у вас в руке, возьмитесь за саму лампу и потянув за неё извлеките её из патрона после этого (см. фото 2).

Дополнительный видео-ролик: Визуально чтобы вы понимали как нужно менять лампу ближнего и дальнего света, просмотрите нижний ролик в котором процесс замены подробно показан.

Особенности конструкции фар

Автомобили «Лада-Калина» в 2004 году получили новые передние фары, конструкцию которых называют блоком. В отличие от предыдущих, стандартных, в них объединены лампы, обеспечивающие ближний и дальний свет; подсветка (габаритные огни), лампы, сигнализирующие о повороте.

Еще особенность – у новых фар есть электрический дистанционный корректор света. Он дает возможность водителю, находясь за рулем, регулировать световой поток по высоте и направлению. Следует подчеркнуть, что такая функция в начале «нулевых» была относительной редкостью.

Как и любой узел, механизм, деталь транспортного средства, фары, в том числе «Лады-Калины» иногда требуют профилактики или ремонта. Для этого их требуется снимать с автомобиля. Целью такой операции может быть необходимость регулировки, улучшение декоративных свойств, замена старой комплектации.

Те, кто часто выполняет многие работы с машиной самостоятельно, прежде, чем снимать фары, рекомендуют выяснить, какая компания изготавливала их. Сделать это не трудно, надо просто рассмотреть стекло. Символы AL сообщают, что блок освещения изготовлен на заводе Bosch.

При производстве «Лады-1118» («Калина») на изделиях монтируются базовые фонари: Киржачского ЗАО «Автосвет» и Bosch. Ошибиться трудно. Определить изготовителя можно по особенностям некоторых элементов. Так, если на лампе ближнего света есть колпачок, то она изготовлена компанией «Автосвет».

Чтобы приступить к операции «снятие фары на «Калине», желательно хотя бы немного ознакомиться с тем, как работает этот блок. В нем имеются три секции. Как уже было сказано — ближний и дальний свет, габаритный огонь, сигнал поворота.

Дорога освещается лампами накаливания мощностью 55 ватт. Для предотвращения ослепления водителей встречных машин на передней их части смонтированы специальные рассеиватели. Лампы указателей поворота, как и габаритных огней, имеют мощность 20 ватт. При этом «поворотники» обеспечивают оранжевый свет.

Для регулировки фар имеется специальный корректор. У него электромеханический привод. Управление осуществляется из салона, где на приборной панели есть специальное устройство. Чтобы выполнить настройку корректора, при его неправильной работе, требуется разобрать фару полностью. Но такая разборка может потребоваться и в других случаях. Это, к примеру, тюнинг или установка новых осветительных элементов.

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.


Блок-фара Калины-2, правильная настройка направления пучка

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Вот ещё пара советов, которые будут полезны:

  • Центры пучков должны оказаться на линиях AE, BE;
  • Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
  • Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Фары на Калину – устройство, регулировка, замена


ВАЗ KalinaРегулировка света фарСветодиодная Led подсветка

Фара является источником направленного освещения на «Ладе 1118». Устанавливается она спереди авто, освещая дорожное покрытие и окружающую местность. Ввиду огромного ассортимента выбора систем освещения, элементы которой можно установить на «Калину», фонари часто выступают предметом замены или доработки. Чтобы произвести замену блок-фары «Калины», стоит для начала рассмотреть ее строение. На этой модели авто производителем устанавливаются 2 блок-фары, снабженные 3 секциями:

  • ближним светом;
  • габаритным, а также дальним светом;
  • поворотниками.

Блок-фара Лады Калина

Когда вы включаете ближний свет, загораются фонари только ближнего света, а когда включаете дальний свет на модели 1118, начинает гореть комплекс ближнего и дальнего освещения мощностью каждый по 55 Вт. На секциях передних указателей имеются прозрачные рассеиватели света. Поворотные фонари мощностью в 21 Вт имеют оранжевое свечение.

Чтобы получить возможность регулировки фар на авто «Лада 1118», комплектация предусматривает корректор фонарей с электромеханическим приводом. В системе регулировки есть устройство, которое устанавливается на приборной панели, а также провод для соединения и электроприводы, предустановленные в фонарях.

Завод, на котором производится «Калина», предусматривает на ней установленные фонари двух производителей:

  • Bosch;
  • Автосвет ЗАО (г. Киржач).

Передняя оптика Калины

Чтобы определить, какая фирма является изготовителем фонарей на модели 1118, вам достаточно произвести внимательный осмотр стекла. Если на стекле есть символы AL, то изготовлен комплекс освещения заводом Bosch. Если материалом для фонарей выступает поликарбонат, в котором отсутствует колпачок лампы ближнего освещения, то такая модель также сделана фирмой Bosch. Однако если в поликарбонатном фонаре есть колпак лампы ближнего света, то сделан он фирмой «Автосвет».

Среди основных причин того, почему требуется снять или осуществить замену системы освещения, выделяют:

  • замену старой комплектующей на новую;
  • необходимость тюнинга или регулировки устройства.

Тюнинг фары на Калину

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

  • корпуса;
  • стекол (поликарбоната);
  • лампы;
  • светоотражателя;
  • проводки;
  • заглушки фонаря;
  • декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Демонтаж передней оптики

Однако не у всех автолюбителей есть много времени для замены системы освещения или опыт демонтажа бампера. По этой причине более популярным способом является смена фонаря «Калины» без демонтажа бампера.

Для этого вам понадобится использовать:

  • ключ на 8 и 10;
  • набор отверток (плоских и крестовидных);
  • новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

  • Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
  • Убрать заглушку ПТФ, воспользовавшись отверткой.
  • Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
  • Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
  • Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
  • Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
  • Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Демонтаж фары на Калине

Снять фонарь авто движением на себя. При этом старайтесь не повредить лакокрасочный слой, так как при демонтаже фонарь будет располагаться максимально близко к бамперу и крылу.

После этого вы сможете установить аналогичное устройство в обратном порядке.

Разборка фонарей

Чтобы разобрать фонари любой марки на «Ладе», вам потребуется:

  • фен (бытовой или промышленный);
  • плоская отвертка;
  • канцелярский нож.

Чтобы отделить стекло или поликарбонат, вам будет нужно отсоединить скобы крепежей материала. После этого нагревайте герметик, удерживающий стекло или поликарбонат, феном. Далее размягченный герметик можно срезать. Это дает возможность отвести стекло плоской отверткой.

Следующий этап

Разворачиваем блок-фару так, чтобы та ее часть, которая находится вблизи радиатора, пододвинулась поближе к двигателю.

Когда фара развернута и смещена ближе к двигателю, аккуратно снимаем с посадочных мест крепежные элементы, находящиеся внизу. Затем берем заранее приготовленную головку. Используя ее, выворачиваем болты и вынимаем нижние крепления блока.

Последняя операция – легким движением на себя извлекаем фару

Немногим ранее было сказано о необходимости соблюдать осторожность

В данном случае требуется особое внимание. Именно на последнем этапе случается так, что водитель, занимающийся ремонтом, повреждает окраску крыла

Царапины, правда, получаются небольшими, но все равно, приятного в этом нет ничего.

Порядок демонтажа фонарей

Следует знать, что в состав фонарика Лада Калина 1118 входят:

жилище;
стекла (поликарбонат);
лампы;
отражатель;
проводка;
светофор;
декоративные вставки (маски).

Что касается простоты снятия и последующей замены фары на 1118, то обычно процесс подразумевает снятие переднего бампера. После этого становятся доступны винты в верхней и нижней части осветительного прибора. После их демонтажа можно сразу снять блок фары, не забыв предварительно демонтировать колодки с проводами.

Разборка передней оптики

Для этого вам понадобится:

ключ на 8 и 10;
набор отверток (плоская и крестовая);
новый компонент системы освещения.

Набор инструментов

Для того чтобы отрегулировать освещение агрегата на «Жигули». Вам потребуется выполнить ряд следующих действий:

Снимите корпус воздушного фильтра и блок охлаждающей жидкости.
Снимаем заглушку ПТФ отверткой.
Откручиваем болт на нижнем креплении светотехники ключом на 10. Вставляем руку в отверстие ПТФ.
Снимите болты, расположенные на верхнем креплении компонента лампы. Они расположены ближе к радиатору. Используйте клавишу 8.
Открутите винт, которым изделие крепится к крылу автомобиля, с помощью большой крестовой отвертки.
Разверните блок фонаря Лада Калина, чтобы приблизить деталь к радиатору ближе к двигателю автомобиля. Эта мера позволит снять с сиденья нижние крепления.
Снимаем нижние железные опоры фары. Для этого откручиваем пару болтов с короткой головкой.

Разборка фар на Калину

Снимите автомобильную лампу, переместив ее на себя. При этом постарайтесь не повредить лакокрасочный слой, так как во время демонтажа фонарь будет располагаться максимально близко к бамперу и крылу.

Затем вы можете установить подобное устройство в обратном порядке.

Откручиваем винты крепления подкрылков. Их должно быть всего четыре. Используйте крестовую отвертку.
Внизу слева и справа нужно открутить еще один винт.
Также нужно открутить три болта, которые крепят бампер внизу.
Снимаем решетку радиатора и начинаем откручивать болты крепления бампера автомобиля.
Под номерным знаком вы обнаружите декоративную пластиковую решетку, которую также необходимо временно утилизировать. Для его снятия достаточно открутить два болта и приложить небольшое усилие, так как хомуты обеспечивают дополнительное крепление. Не бойся тянуть сильнее.
Осталось открутить два винта в районе под номерными знаками.
Для дальнейшего снятия бампера возьмитесь за его края по бокам и потяните в сторону от защелок, направив на себя. Этот элемент довольно легкий, поэтому с ним можно справиться даже без посторонней помощи.

Балку силового бампера необходимо снять.
Также следует снять нижние болты крепления фары. Вы не найдете их сразу, поэтому слегка наклоните балку в сторону и с помощью 8-точечного храповика открутите два болта.
Также есть два верхних болта. Отвертка Phillips поможет справиться с первой, а ключ на 8.
Отсоедините вилки, которые отвечают за регулировку высоты светового луча и самого освещения. Крепление вилки электрорегулировки предусмотрено защелкой, не забудьте ее отогнуть.
Осталось ухватиться обеими руками за корпус фары и снять ее.

Lada Kalina sedan Калинка-Малинка › Logbook › Микрохирургия фары или “как покрасить маски фар в калине”

И снова здравствуйте!

Насмотревшись на калины с покрашеными масками очень сильно захотелось себе покрасить. И очень повезло что машина не новая и на ней стоят фары бош. Это намного упростило весь процесс.

Ну, начнем.Для начала снимаем передний бампер. В моем случае это было несложно, так как я снимал бампер раз четвертый, опыт, так сказать, не пропьешь. Далее надо было, как мне показалось снимать фары, я помучался, но всетаки пришлось снять и защиту под бампером (не вникал как называется, ну пусть будет так). Далее откручиваем крепления фар, если мне не изменяет память их два: спереди под фарой по два болта и над фарой прикручивается к крылу болт

Осторожно достаем фару и отсоединяем разъемы с проводкой. Первый и как оказалось самый легкий этап окончен

Этап второй

( Внимание, возможна нецензурная брань ) Разборка фары

Сначала надо снять все скобы, которые прижимают стекло к корпусу фары. Я долго мучался снимать со стороны пластика, а потом на свой страх и риск попробовал со стороны стекла и оказывается нет ни какого риска. Скобы снимаются на раз. Берем стекло, потихоньку отдираем прилипшую от времени резинку и несем в ванну в раствор ваниша.Далее необходимо снять отражатель, хотя по бж других участников можно это было и не делать. Но мы не ищем легких путей. Через два отверстия, через которые меняются лампочки, необходимо добраться до четырех шестигранных болтов.

А сделать это не просто, все болты не напротив отверстий, а в углах фары. Три болта было откручено, а позае…, повые… поработая над четвертым терпение кончилось и было решено выкрутить одну из регулеровок фары до самого конца, чтобы регулеровочный винт освободил от своей резьбы отражатель. На этом разборка фары окончена. Как говорят у нас: ‘я уиграль эту фару’Фара вразборе:

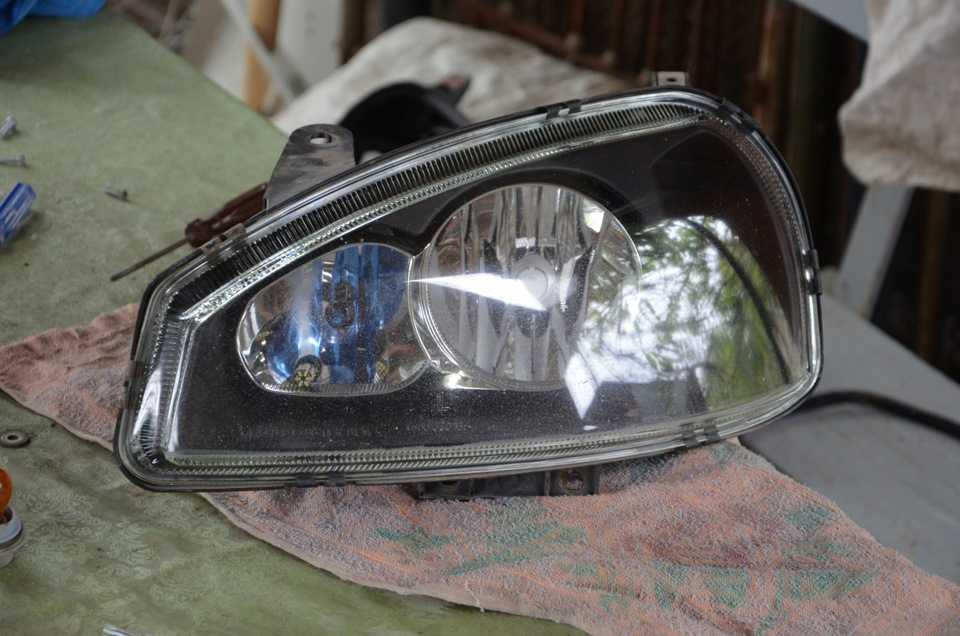

Маска фары до покраски

Этап третий. Покраска.

Для покраски приобрел грунт по пластику и высокотемпературную эмаль в балончике тоже для пластика. Процесс покраски не сложный, два-три слоя грунта, три-четыре слоя краски, в моем случае пока балончик не кончился, где то пять слоев, главное тонким слоем и очень аккуратно. Даем просохнуть два-три часа. И все.

Фары в сборе с покрашенной маской

Далее начинаем собирать все в обратном порядке.Вместо старых лампочек габаритов прикупил новые. Вот так выглядят:

С ними ксенон в птф выглятит покрасивей, поэстетичней чтоли. Кстати, за ксенон в птф не ругайте, стекла птф наполовину затянуты непрозрачной пленкой, которая убрала лишние засветы выше верхнего края светового пучка. Кстати, советую так сделать всем любителям ксенона в птф. Проверяли с другом, птф не слепят при езде навстречу друг другу. И за все время эксплуатации не разу не моргали. Я знаю что противников ксенона много, сам таким раньше был, пока не покатался в машине друга с ксеноном. Ксенон хороший свет, а если к нему подойти с умом, то и безопасный.

И вот вся работа подходит к концу, закручиваешь последний болт, немного устал, смотришь на авто, а она прям приобразилась, похорошела, помолодела, позлела, и понимаешь что весь труд за этот день проделан не зря.

Традиционное снятие фар

Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

О том, как осуществляется регулировка фар своими руками, вы сможете узнать, прочитав подробный материал нашего специалиста.

Ещё один частый вопрос — как заменить лампочку ближнего света. Разобраться в этой проблеме поможет наш эксперт.

Руководство по снятию бампера

Бампер следует снимать согласно следующей инструкции.

  1. Выкрутите саморезы, фиксирующие подкрылки. Их должно быть всего четыре. Воспользуйтесь крестовой отвёрткой.
  2. Внизу слева и справа нужно изъять ещё по одному саморезу.
  3. Снизу также необходимо выкрутить три болта, которые крепят бампер.
  4. Извлеките решётку радиатора и приступайте к откручиванию болтов, за счёт которых крепится автомобильный бампер.
  5. Под номерным знаком вы найдете декоративную решётку из пластика, от неё также необходимо временно избавиться. Для её снятия достаточно раскрутить два болта и приложить немного усилий, так как дополнительное крепление обеспечивают фиксаторы. Не бойтесь сильнее тянуть на себя.
  6. Остаётся изъять два шурупа в зоне под номерными знаками.
  7. Для дальнейшего снятия бампера возьмитесь за его края по бокам и сорвите с защёлок, направляя на себя. По весу данный элемент достаточно лёгкий, поэтому вы сможете справиться даже без посторонней помощи.

Демонтаж фар

При условии снятого бампера дальнейшие действия по демонтажу фар выглядят следующим образом.

  1. Необходимо изъять силовую балку бампера.
  2. Нижние болты, которые фиксируют переднюю фару, также необходимо извлечь. Вы не обнаружите их сразу, поэтому слегка отклоните балку в сторону и с помощью трещотки с головкой на 8 отвинтите два болтика.
  3. Верхних болтов также два. Справиться с первым поможет крестовая отвёртка, а со вторым – ключ на 8.
  4. Отсоедините штекеры питания, отвечающие за регулировку по высоте пучка света и за само освещение. Фиксацию штекера электрической регулировки обеспечивает защёлка, не забудьте её отогнуть.
  5. Остаётся взяться за корпус фары двумя руками и извлечь её.

Выводы

В снятии фар нет ничего сложного, если строго придерживаться инструкции, аккуратно работать и уметь обращаться с крепёжными элементами. После выполнения необходимых манипуляций – настройка, тюнинг или замена, вы сможете собрать конструкцию устройства в обратном порядке.

Фары Гранты и Калины считаются неразборными. Если на стекле появилась трещина, блок-фару меняют в сборе. Однако, при большом желании разобрать ее все таки возможно. Рассмотрим, как своими руками снять стекло и маску фары. Процесс показан на примере блок-фары Lada Granta. На фаре Lada Kalina 2 все действия выполняются аналогичным образом.

Потребуется

: снять фару, приготовить дремель (диаметр дисков 20 мм), острый нож.

Схема крепления стекла фары:

Герметик, удерживающий стекло оригинальной фары, является термостойким. То есть ослабить его «хватку», нагревая феном или в духовке, не получится. Кроме этого, на кромке расположены четыре скобы крепления:

Как заменить стекло фары

  • Заклеить стекло малярным скотчем, чтобы исключить его повреждение во время работ.
  • Срезаем около 7 мм П-образного крепления (используя дремель), а затем удаляем остатки герметика (фото №1).
  • Срезаем около 2 мм герметика между стеклом и пластиком, используя дремель (фото №2, цвет зеленый).
  • Удаляем остатки герметика при помощи Г-образного лезвия (можно загнуть обычный нож, после нагрева), фото №3.

При обратной сборке используем прозрачный герметик для стекол (например, ABRO).

Как это выглядит на практике:

Процесс также показан на видео:

Как снять маску с фары

  • Внутренняя маска крепится при помощи пружинного механизма, который подсоединен к гидрокорректору.
  • Внешняя маска удерживается 4-мя винтами Torx.

Теперь появляется возможность установить мощные светодиодные или гибкие ДХО. А вам приходилось самостоятельно разбирать фары на Гранте или Калине? Каким способом удалось это сделать?
