Как проверить на автомобиле

Способ 1

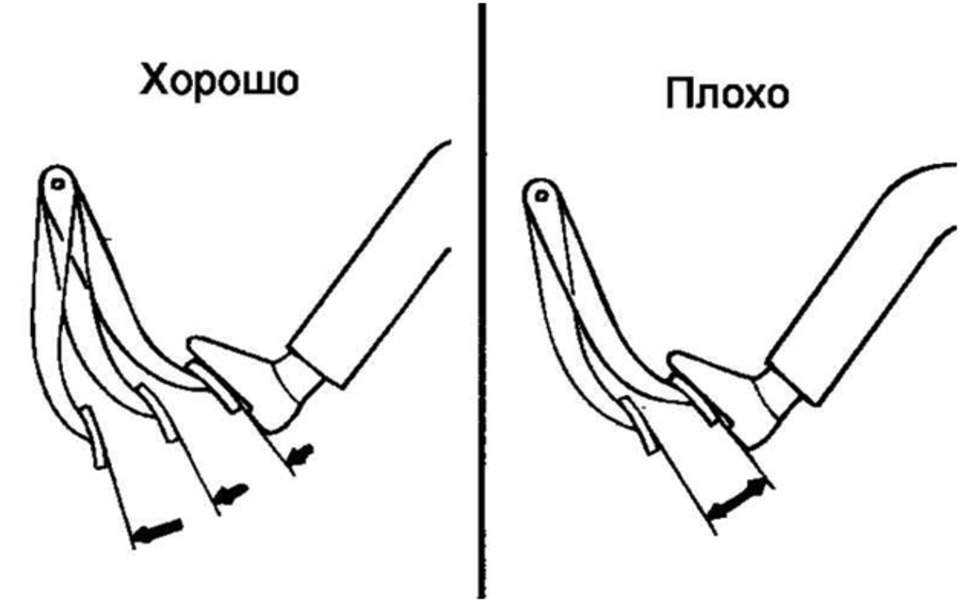

На заглушенном двигателе нажимаем на педаль тормоза несколько раз. С каждым нажатием почувствуется увеличение усилия, прилагаемое на педаль. На пятый нажим фиксируем ногу на тормозе в нажатом положении. Заводим двигатель, она должна немного провалится. Сила, с которой жмете, должна уменьшится и нога немного «просядет».

Если так получилось, значит все хорошо, усилитель исправен. Потому что, с каждым нажимом вакуум в камере уменьшается, сильнее приходится давить на педаль, чтобы ее продавить полностью. Заведя мотор, через шланг высасывается воздух из камеры впускным коллектором, образуется разрежение, вакуумник начинает работать, чувствует облегчение при удержании педали в нажатом положении. Под действием усилий ноги она «проваливается».

Способ 2

Запустили двигатель, дали поработать минуту и заглушили его. Жмем на тормоз. Если при первом нажатии он, как и должен, с легкостью «провалился» до упора, а при последующих нажатиях продавить до конца становится все труднее, то усилитель исправен.

Заглушив ДВС, закрывается обратный клапан, сохраняя вакуум в камере усилителя. При первом нажатии он притягивает диафрагму и вы с легкостью нажимаете на педаль. При последующих нажатиях, давление в камерах уравнивается, вам нужно приложить больше усилий, чтобы «утопить» педальку до упора.

Способ 3

На заведенном моторе жмем на тормоз. Держим педаль в нажатом положении и глушим двигатель. Не убирая ногу, вы почувствуете, что педаль начинает сопротивляться вашему нажатию с каждой минутой все сильнее, значит, есть присос воздуха, вакуумник не исправен.

В этом случае не герметичность элементов механизма уравнивает давление в камерах, а так как нет источника разряжения, двигатель не работает, система пытается вытолкать шток в исходное положение. Вы ощущаете увеличение давления на ногу. Чтобы удержать педаль в полностью выжатом положении нужно сильнее давит на нее.

Видео, как самостоятельно проверить вакуумный усилитель на жигулях:

После подобных проверок нужно деталь снять с автомобиля и заменить ее на новую. Как это сделать – читайте ниже.

Его ремонт и замена

p, blockquote 34,0,0,0,0 —>

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

p, blockquote 35,0,0,0,0 —>

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

p, blockquote 36,0,0,0,0 —>

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

p, blockquote 37,0,0,0,0 —>

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

p, blockquote 40,0,0,0,0 —>

Головное устройство в автомобиле — что это такое и как его выбирать.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

p, blockquote 42,0,0,0,0 —> p, blockquote 43,0,0,0,1 —>

ВАЗ 2170 | Замена вакуумного усилителя тормозов

Вам потребуются: ключи «на 13», «на 14», «высокая» торцовая головка «на 12», пассатижи, линейка.

1. Ослабьте хомут крепления вакуумного шланга к штуцеру усилителя…

2. …сдвиньте хомут по шлангу и отсоедините шланг от усилителя.

3. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю…

4. …и, не отсоединяя от главного цилиндра трубопроводы, отведите его в сторону.

Не отводите главный цилиндр на расстояние большее, чем это требуется для снятия усилителя, во избежание повреждения трубопроводов.

Уплотнитель главного тормозного цилиндра, установленный в гнездо корпуса усилителя, при каждой разборке соединения заменяйте новым.

5. В салоне под панелью приборов отсоедините от кронштейна педали тормоза выключатель стоп-сигнала (см. «Замена датчиков и выключателей»).

6. Отсоедините вилку толкателя вакуумного усилителя от педали тормоза (см. «Снятие и установка педали тормоза»).

7. Воротком с «высокой» торцовой головкой отверните четыре гайки (четвертая гайка на фото не видна, так как закрыта кронштейном) крепления вакуумного усилителя к кронштейну.

Так расположена четвертая гайка крепления вакуумного усилителя к кронштейну.

8. …и, немного отведя вперед главный тормозной цилиндр, снимите вакуумный усилитель.

9. Снимите защитный чехол толкателя.

10. Измерьте расстояние от корпуса усилителя до центра отверстия в вилке толкателя. Расстояние должно составлять 278–279 мм. В противном случае отрегулируйте длину толкателя.

11. Удерживая регулировочную втулку, ослабьте контргайку.

12. Заворачивая или отворачивая регулировочную втулку, измените длину толкателя до 278–279 мм.

13. Затяните контргайку, удерживая втулку вторым ключом.

14. Если вы сняли вакуумный усилитель для замены, а на новом усилителе отсутствует толкатель (а также в случае необходимости замены толкателя при износе отверстий его вилки), снимите пружинный фиксатор толкателя…

15. …извлеките толкатель из регулировочной втулки штока усилителя и установите его во втулку штока нового усилителя, закрепив пружинным фиксатором. После этого проверьте и при необходимости отрегулируйте длину толкателя (см. пп. 10–12).

16. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию.

Снятие, замена, установка коленвала и его вкладышей

Симптомы: снизилась эффективность торможения всеми колесами, усилие на педали тормоза заметно возросло.

Возможная причина: неисправен вакуумный усилитель тормозной системы.

Инструменты: набор головок, набор гаечных ключей, набор отверток.

3. Открутите две гайки, скрепляющие вакуумный усилитель тормозов и главный тормозной цилиндр, используя гаечный ключ «на 13».

4

С особой аккуратностью и осторожностью сместите в сторону главный тормозной цилиндр, не допуская перегибов и скручиваний тормозных трубок

5. Снимите вакуумный шланг вместе с его клапаном с вакуумного усилителя тормозов.

6. Открутите четыре крепежные гайки кронштейна педали тормоза (в салоне под панелью приборов).

7. Демонтируйте кронштейн в сборе с педалью тормоза и вакуумный усилитель тормозов (в моторном отсеке автомобиля).

8. Отсоедините стопорную пластину пальца, поддев ее отверткой, а затем вытолкните палец. Снимите толкатель вакуумного усилителя с педали тормоза.

9. Открутите и снимите две крепежные гайки вакуумного усилителя тормозов к кронштейну педали, используя гаечный ключ «на 13», после чего демонтируйте усилитель с кронштейна.

Примечание. Заменяйте вакуумный усилитель тормозов исключительно идентичной деталью с аналогичной маркировкой.

10. Произведите установку нового вакуумного усилителя тормозов в обратной демонтажу последовательности.

Примечание. В процессе установки вакуумного усилителя нанесите на его поверхность, сопрягающуюся с кронштейном педали тормоза, герметизирующее средство.

Если вы заметили, что для замедления движения или остановки автомобиля приходится прикладывать значительное усилие, а ход педали тормоза при заведенном двигателе уменьшился и стал более жестким – необходимо диагностировать вакуумный усилитель тормозов(ВУТ). Замена ВУТ в случае необходимости может быть легко выполнена своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться в герметичности шланга, соединяющего его клапан с впускным коллектором. Сделать это можно при помощи визуальной проверки его целостности или же попытки нагнетания воздуха при помощи компрессора с манометром в снятый и заглушенный с одной стороны шланг или же резиновую грушу.

Места подсоса

На Приоре имеется несколько мест подсоса воздуха и в ходе проверке необходимо проверять каждое место, дабы исключить его или же наоборот найти.

Как только Вы выбрали удобный для себя способ проверки, из указанных ваше, можно приступать к поиску места.

Хомуты

Проверка соединений хомутов на впускной гофре возле ДМРВ и дроссельной заслонки, а так же шлангов соединяющих ресивер и ДЗ. Хомуты должны быть хорошо затянуты, а шланги, которые ими зажаты, не должны прокручиваться на штуцерах. Плохие хомуты рекомендуется заменить на новые.

Гофра и шланги

Проверка целостности самой гофры и шлангов. Гофра не должна иметь сколов трещин и порывов, внимательно осмотрите ее при необходимости замените на новую. Шланги не должны иметь трещин.

Как поменять вакуумный насос на Лада Калина

Новая деталь обойдется владельцу «Калины» минимум в 2000 рублей. Б/у элемент реализуется на вторичном рынке по средней цене в 1000 рублей за экземпляр в состоянии близком к идеальному. На рынке встречаются вакуумные усилители сторонних производителей:

• ДААЗ — средняя цена 1800 рублей;
• ВолгаПромМаркет — средняя цена 1700 рублей.

Если в приоритете не цена, а долговечность, то можно заказать более качественные аналоги с увеличенным ресурсом отечественного и импортного производства. Например, производитель TRIALLI заверяет, что их устройство сохраняет герметичность в диапазоне температур (-55°С)-(+155ºС). Цена: 2500 рублей.

Наиболее качественный аналог предлагает компания Lucas. Ее модель «Lucas TRW-10» подойдет к большинству современных ВАЗовских авто. Усилитель собран из высокопрочных материалов, главная камера имеет увеличенный диаметр. Цена соответствующая: 13-15 тыс.руб.

Источник

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

• запустить мотор, дать поработать ему около 10 минут;
• заглушить двигатель;
• выжать тормоз полностью, создав вакуум в усилителе;
• отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

• отсоединить шланг от впускного коллектора;
• штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
• завести мотор, дать ему поработать минут 10;
• выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Вступление

Со временем эксплуатации автомобиля большое количество его резиновых деталей начинает выходить из строя и подлежит замене. Система инжектора Лады Приоры в качестве уплотнителей использует резиновые кольца, со временем они начинают стареть, терять свою эластичность и трескаться от воздействия больших температур.

Для стабильной работы ДВС необходим точный расчет количества топлива и воздуха, но когда в авто появляется подсос воздуха, то стабильной и устойчивой работы от двигателя можно не ждать. О том, как найти и решить проблему с подсосом на Приоре подробно рассказывается в данной статье.

Чугунные тормозные барабаны

Что и говорить этот металл намного прочнее, но и в разы тяжелее, чем оппонент. Некоторые производители жертвуют облегчением подвески, и все же устанавливают чугун на свои авто.

Этому есть целый ряд причин, но как вы наверное догадались они вытекают из минусов конкурента, перечислим:

• Прочные. Очень долговечный вариант в плане износа.
• Прикипание не такое сильное, в крайнем случае, можно отбить молотком, здесь навряд ли их повредите.
• Не деформируются от температурных нагрузок.

Это собственно все! Минусов конечно больше.

• Остывают намного сложнее, из-за этого падает эффективность торможения.
• Тяжелые. Создают большую нагрузку на ось автомобиля.
• Подвержены ржавчине. Приходится подкрашивать снаружи, смотрятся не эстетично.

Кстати вот небольшое видео после покраски такого барабана.

Лада 2114 › Бортжурнал › Замена вакуумного усилителя тормозов

Не так давно в БЖ моей машины была запись с заголовком «Шипит вакуумник». Ну раз уж зашипел, то надо менять, деваться некуда, это же тормоза как-никак! После того ка он начал шипеть, тормоза стали неадекватными: иногда педаль проваливалась от легкого нажатия, а иногда приходилось давить с большим усилием! А оно мне надо так ездить? Ну короче поехал я вчера на авторынок, да и купил это чудо! Теперь хочу рассказать как я его менял! Для замены вакуумного усилителя мне понадобился вот такой набор головок:

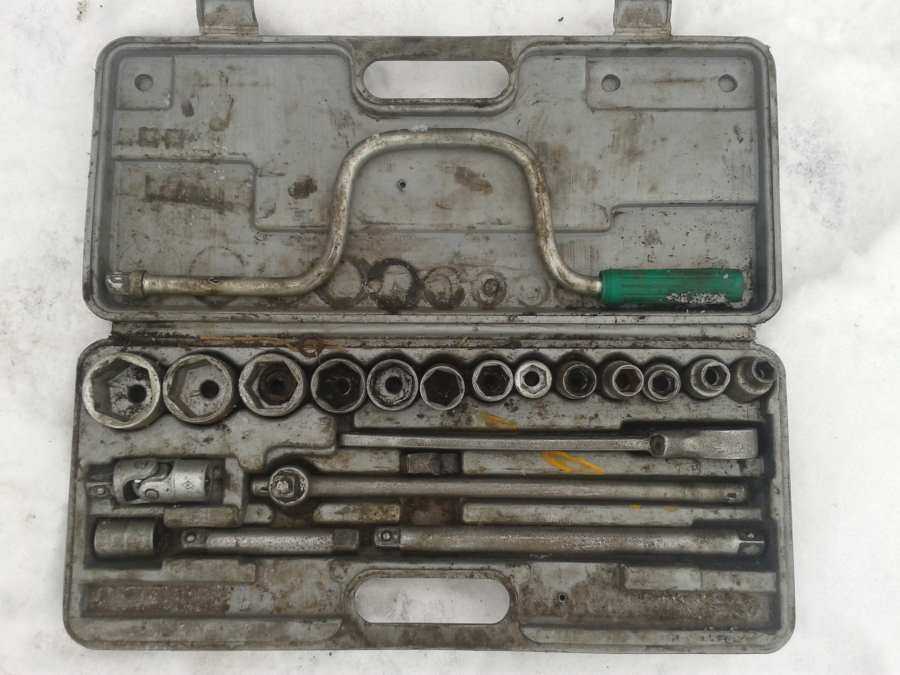

Откуда я брал всего 2 головки: на «13» и на «17». Так же очень полезной вещью оказался карданчик, т.к. открутить кронштейн крепления вакуума от кузова — занятие не самое удобное, но об этом позже! Теперь приступим непосредственно к замене.

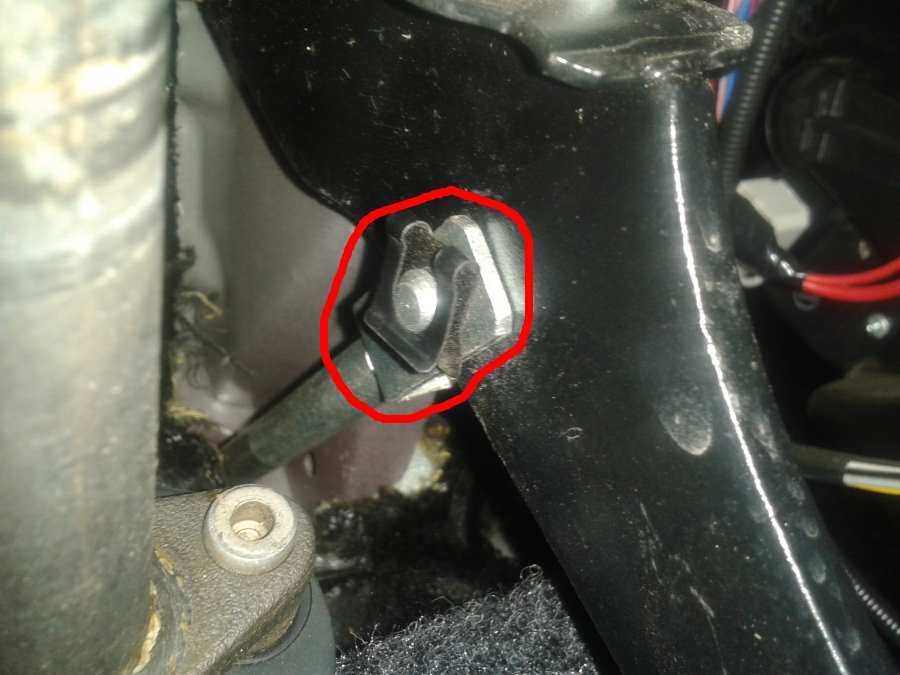

Первым делом я отцепил от педали тормоза шток, который торчит из вакуумного усилителя.

Затем полез под капот и открутил тормозной цилиндр от вакуумника.

Где-то читал, что мол надо будет и все трубки от тормозного цилиндра открутить, что бы вакуумник можно было легче снять. Я это делать не стал, т.к. после откручивания трубок, пришлось бы прокачивать тормоза. А оно мне надо? Я поступил иначе. 3 из 4х трубок, идущих от тормозного цилиндра, прикручены к кузову, из-за них мы и не можем снять цилиндр с вакуума. Если открутить всего одну гайку на «10», цилиндр спокойно слезет с вакуума и не будет нам мешаться при демонтаже.

После после того как мы отодвинули в сторону мешающий нам тормозной цилиндр, отсоединим шланг идущий от впускного коллектора до клапана на вакуумном усилителе.

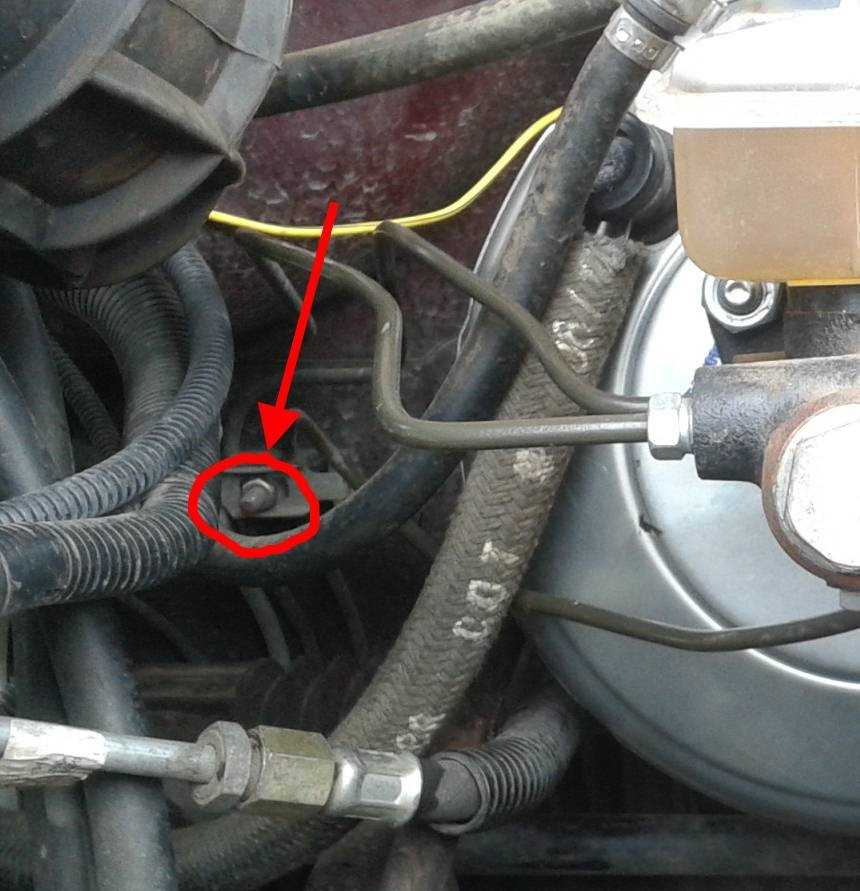

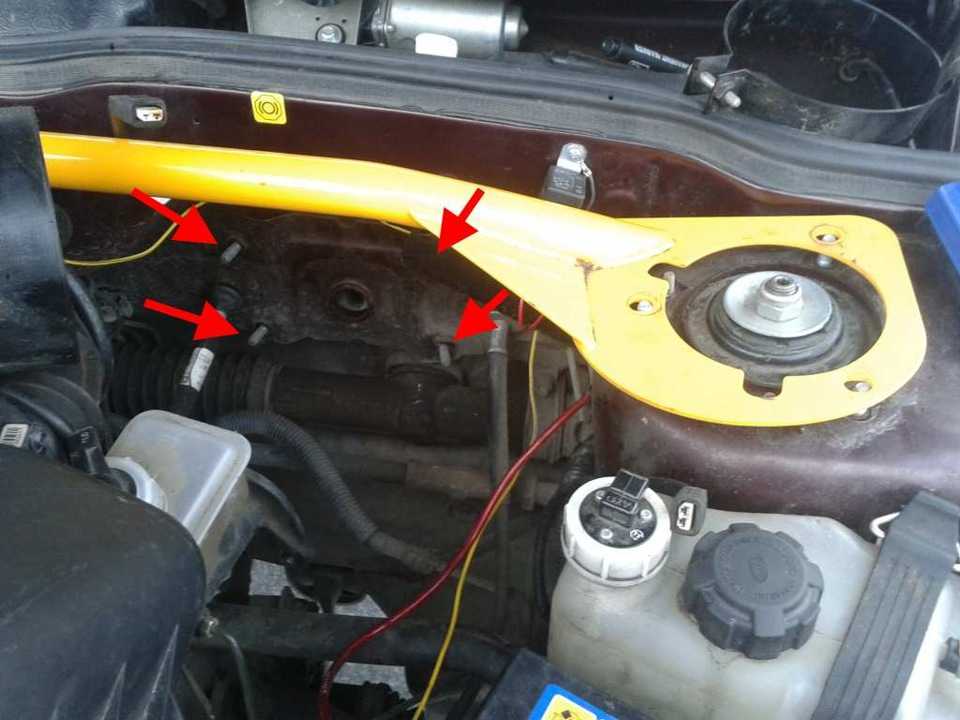

Теперь нам предстоит самое интересное — открутить кронштейн крепления вакуума от кузова… Сначала я думал, что подкинул себе работы на весь день и пол ночи… Ан нет! Полез я в набор головок и нашел там чудесную вещь — карданчик! С ним, снять и поставить вакуумник — получасовое дело! Вакуумник прикручен к кузову четыремя гайками на «13». Вот их расположение на кузове при снятом вакуумнике:

Короче открутил я его… Но этого было мало! Что бы вынуть его из-под капота, пришлось откручивать распорку стоек — мешалась она немного.

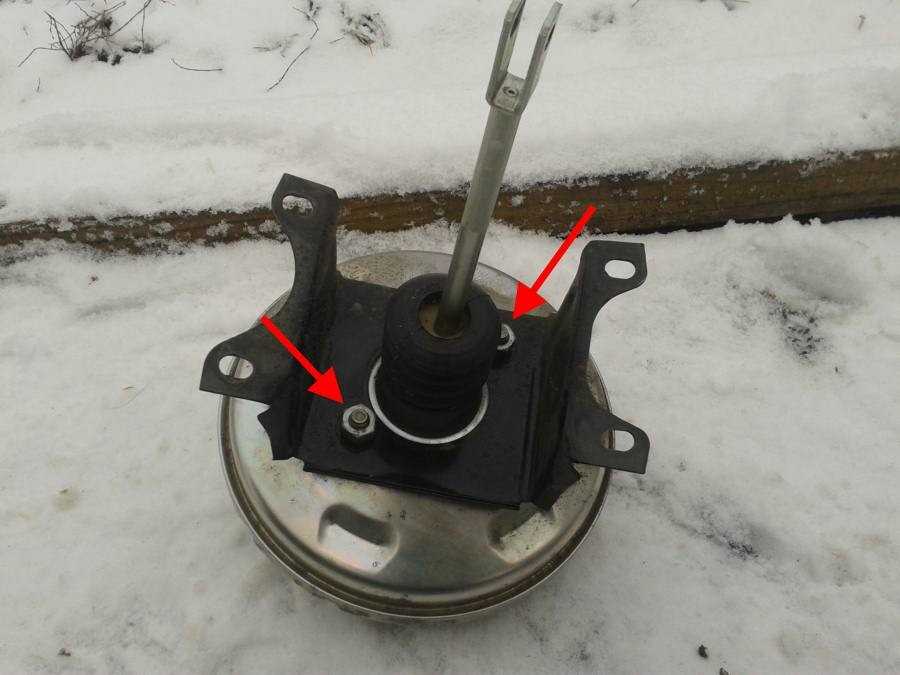

Ну все, вытащил его! Теперь нам нужно переставить кронштейн крепления со старого усилителя на новый. Ну тут все очень просто, всего 2 гайки на «17» открутить надо.

Ну а теперь остается только выполнить установку, выполнив все действия в обратном порядке! Не стесняемся задавать вопросы. Я может что-то упустил, про что-то заыбыл!

Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.

Первый способ

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.

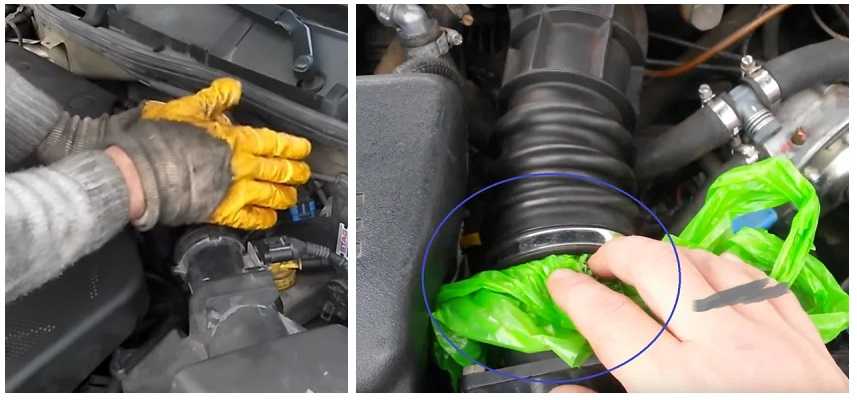

На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.

Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.

Второй способ

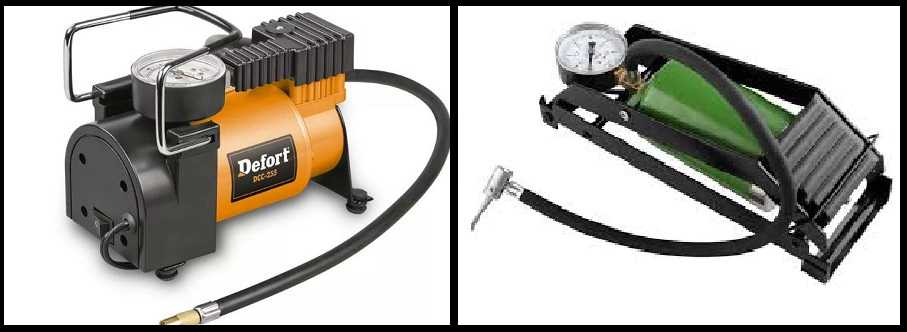

Для диагностики данным способом понадобиться насос или компрессор.

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.

На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.

Третий способ

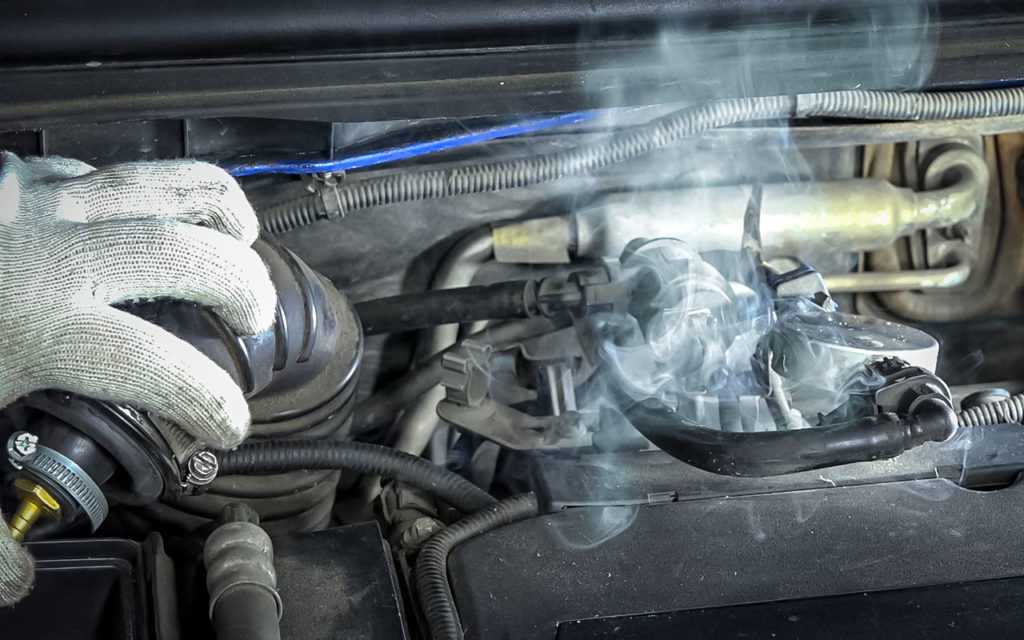

Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.

Как проверить вакуумный усилитель ваз 2107

В большинстве случаев, неисправность вакуумного усилителя ваз 2107 сопровождается увеличением усилия нажатия на педаль тормоза. Вакуумный усилитель установлен в подкапотном пространстве автомобиля, с левой стороны, а крепление осуществляется в салоне автомобиля под рулевым колесом на четыре гайки. Усилитель не поддается ремонту и в случае выхода из строя заменяется на новый. Перед тем, как снимать вакуумный усилитель для замены, его необходимо проверить и удостоверится в нем ли причина поломки.

Для проверки усилителя потребуется обычная медицинская или любая другая груша, она должна быть герметичной. Порядок работ по проверке происходит следующим образом:

Работы производим на выключеном двигателе. Прежде всего необходимо накачать систему, для этого несколько раз нажмите на педаль тормоза. Педаль при этом должна остановится на половине пути, далее не убирая ногу с педали, заведите двигатель, при этом педаль должна немного опустится, то есть переместится вперед. Если она опустилась, значит усилитель в исправном состояние. В противном случае необходимо производить проверку на герметичность соединения обратного клапана (расположен на корпусе усилителя) с резиновым шлангом, так же необходимо проверить соединения шланга подвода разряжения с впускным трубопроводом.

Если обратный клапан неисправен, то в вакуумной полости усилителя не будет создаваться необходимое разряжение, а значит качество тормозов будет намного ниже. Чтобы проверить клапан необходимо:

1. Выньте с посадочного места клапан, предварительно отсоединив резиновый шланг.
2. Далее в отверстие штуцера (не перепутайте со штуцером соединения резинового шланга) вставьте грушу и нажмите на нее, чтобы вышел весь воздух. Если груша останется в сжатом состояние и не будет набираться воздух, то клапан исправен. В противном случае его необходимо заменить.

Проверьте на герметичность все соединения, резиновые шланги. На этом ремонтные работы по проверке вакуумного усилителя тормозов ваз 2107 завершены. После проверки если потребуется замените усилитель или отдельные его элементы. При установке нового, незабудьте отрегулировать усилитель, а именно шток привода главного тормозного цилиндра.

Замена вакуумного усилителя ВАЗ 2110, 2111, 2112

Если педаль тормоза начала тяжело отжиматься, появилось шипение и «играют» обороты, скорее всего вашему автомобилю нужна замена вакуумного усилителя ВАЗ 2110, 2111, 2112. Затягивать с ремонтом не следует. В противном случае вы рискуете, выезжая на автомагистраль. Эта процедура не сложна, ремонт своими руками сможет выполнить даже новичок при наличии здравого смысла и умении пользоваться инструментом. Как починить эту неисправность будет рассказано ниже, но сначала следует ознакомиться со схемой вакуумника.

1 – цилиндр, 2 – бачок, 3 – усилитель, 4 – кронштейн, 5 – палец, 6 – скоба, 7 – педаль, с 8 по 13 – элементы крепления.

Но такая же реакция тормоза может быть на повреждение целостности шланга или его неплотной коммутации, или выхода из строя обратного клапана. Поэтому целесообразно сначала проверить их. Если на резине шланга нет трещин и разрывов, а клапан работает корректно, то причина в самом вакуумном усилителе.

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

1. Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
2. При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько: • Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые; • Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы; • Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
3. Педаль тормоза слишком тугая. Причин тому может также быть несколько: • Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая; • Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных; • Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
4. Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.
